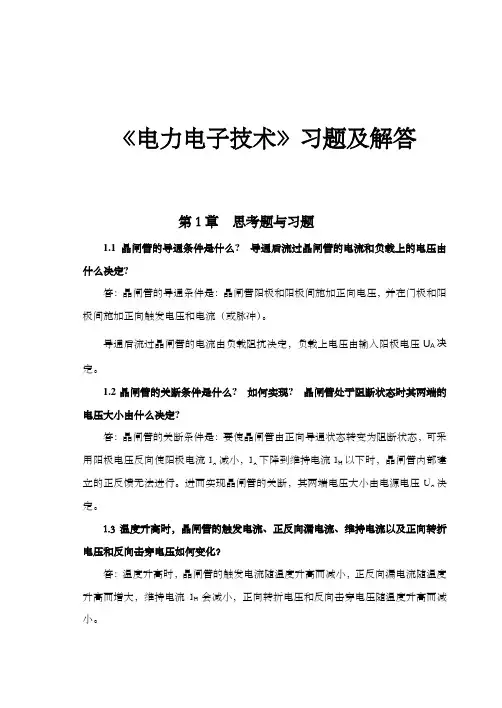

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
第2章思考题与习题2.1 什么是整流？它与逆变有何区别？答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。
2.2 单相半波可控整流电路中，如果：(1)晶闸管门极不加触发脉冲；(2)晶闸管内部短路；(3)晶闸管内部断开；试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。
答：（1）负载两端电压为0，晶闸管上电压波形与U2相同；（2）负载两端电压为U2，晶闸管上的电压为0；（3）负载两端电压为0，晶闸管上的电压为U2。
2.3某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些?答：带大电感负载的晶闸管额定电流应选择小一些。
由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。
电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。
2.4某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。
解：设α=0，T2被烧坏，如下图：2.5相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么?带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么?答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。
因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。
相控整流电路带大电感负载时，虽然U d 存在谐波，但电流是恒定的直流，故负载电阻R d 上的U d 与I d 的乘积等于负载有功功率。
《电力电子技术》习题及解答第1章 思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K VI <=Ω=250100，所以不合理。
电工电子技术作业2答案一、选择题（每小题5分，共40分）题目1（）是一种利用电磁感应原理进行交流电压变换的器件。
选择一项：A. 变压器B. 继电器C. 电动机D. 整流器题目2图1所示变压器，原方N1=300匝，副方N2=100匝，R=8Ω，则从原方看入的电阻Ri是（）。
图2-1选择一项：A. 8ΩB. 72ΩC. 36ΩD. 24Ω题目3变压器初级绕组的输入功率（）次级绕组的输出功率。
选择一项：A. 等于B. 大于C. 小于D. 可能小于也可能等于题目4异步电动机的定子铁心采用（）叠成？选择一项：A. 硅钢片B. 生铁片C. 高碳钢片D. 不锈钢片题目5一台4极三相异步电动机定子磁场的同步转速是（）r/min。
选择一项：A. 3750B. 1500C. 1000D. 3000题目6异步电机s>1，说明异步电机工作在（）。
选择一项：A. 直接起动状态B. 发电机状态C. 电动机状态D. 电磁制动状态题目7一台异步电动机接在恒压恒频的电源上运行，给电机加上负载后，电机的转速将（）；转差率将（）。
选择一项：A. 下降，变小B. 下降，变大C. 上升，变大D. 上升，变小题目8异步电动机因过载导致工作电流增大时切断电源的继电器是（）。
选择一项：A. 热继电器B. 速度继电器C. 时间继电器D. 电磁继电器信息文本二、判断题（每小题5分，共40分）题目9自耦变压器具有结构简单、体积小、节约材料、效率高的优点，能够作为安全变压器使用。
选择一项：对错题目10对于小型异步电动机，由于产生热量比较少，散热比较容易，因此不需要径向通风沟。
选择一项：对错题目11异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。
选择一项：对错题目12时间继电器是利用电磁或机械等原理实现触点延时接通或断开的自动控制电器。
选择一项：对错题目13异步电动机转子的转速可以大于或等于旋转磁场的转速。
选择一项：对错题目14三相异步电动机的三个单相绕组中三相对称正弦交流电的幅值相等，相位互差150°。
21. 单相半波可控整流电路对电感负载供电， L ＝20mH ， U 2＝100V ，求当 α＝0 和 60 时的负载电流 I d ，并画出 u d 与 i d 波形。
解： α＝0 时，在电源电压 u 2 的正半周期晶闸管导通时，负载电感 导通时刻，负载电流为零。
在电源电压u 2 的负半周期，负载电感导通。
因此，在电源电压 u 2 的一个周期里，以下方程均成立：L di d 2U 2 sin tdt2考虑到初始条件：当 t ＝0时 i d ＝0可解方程得：2U 2 i d(1 cos t)L1 2 2U 22(1 cos t)d( t) L2U 2=2u d 与 i d 的波形如下图：量在 u 2负半周期180 ~300 期间释放，因此在 u 2 一个周期中 60 ~300 期间以下微分方程成 立： L d d itd2U 2 sin t其平均值为此时 u d 与 i d 的波形如下图：α ＝ 60 °时， L 储能， 电感 L 储藏的能L 储能，在晶闸管开始 L 释放能量，晶闸管继续I d考虑初始条件：当t ＝ 60 时 i d ＝ 0 可解方程得：i d2U 2 L 1( cos t)I d52U 2 1 33 2U L 2 (12 cos t)d( t) =2U 22L =11.25(A)2．图2-9 为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：①晶闸管承受的最大反向电压为2 2U2 ；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。
因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
①以晶闸管VT 2为例。
第2章 电力电子器件1. 使晶闸管导通的条件是什么答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且u GK >0。
2. 维持晶闸管导通的条件是什么 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
3. 怎样才能使晶闸管由导通变为关断 答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
π4π4π25π4a)b)c)图1-43图1 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈ I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈ I m b) I d2 =π1⎰ππωω4)(sin t td Im=πm I (122+)≈ I m I 2 =⎰ππωωπ42)()sin (1t d t I m =2m I π2123+≈ I m c) I d3=π21⎰20)(πωt d I m =I 3 =⎰202)(21πωπt d I m =5. 全控型器件的缓冲电路的主要作用是什么答：全控型器件缓冲电路的主要作用是抑制器件的内因过电压，d u /d t 或过电流和d i /d t ，减小器件的开关损耗。
6. 试分析全控型器件的RCD 缓冲电路中各元件的作用。
答：RCD 缓冲电路中，各元件的作用是：开通时，C s 经R s 放电，R s起到限制放电电流的作用；关断时，负载电流经VD s 从C s 分流，使d u /d t 减小，抑制过电压。
《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。
1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。
1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。
1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。
1.5请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即gr rr q t t t +=。
1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
1.7请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。
第2至第8章作业第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流〔脉冲〕。
或：U AK >0且U GK >0。
2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
4. 图1中阴影局部为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。
πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：〔1〕触发信号应有足够的功率。
〔2〕触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。
2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。
3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。
4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。

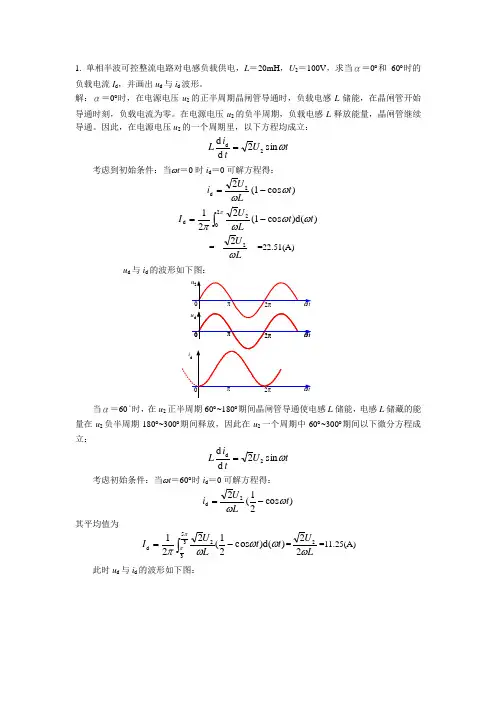

1. 单相半波可控整流电路对电感负载供电，L ＝20mH ，U 2＝100V ，求当α＝0︒和60︒时的负载电流I d ，并画出u d 与i d 波形。
解：α＝0︒时，在电源电压u 2的正半周期晶闸管导通时，负载电感L 储能，在晶闸管开始导通时刻，负载电流为零。
在电源电压u 2的负半周期，负载电感L 释放能量，晶闸管继续导通。
因此，在电源电压u 2的一个周期里，以下方程均成立：t U ti Lωsin 2d d 2d= 考虑到初始条件：当ωt ＝0时i d ＝0可解方程得：)cos 1(22d t L U i ωω-= ⎰-=πωωωπ202d )(d )cos 1(221t t L U I =LU ω22=22.51(A)u d 与i d 的波形如下图：当α＝60°时，在u 2正半周期60︒~180︒期间晶闸管导通使电感L 储能，电感L 储藏的能量在u 2负半周期180︒~300︒期间释放，因此在u 2一个周期中60︒~300︒期间以下微分方程成立：t U ti Lωsin 2d d 2d= 考虑初始条件：当ωt ＝60︒时i d ＝0可解方程得：)cos 21(22d t L U i ωω-=其平均值为)(d )cos 21(2213532d t t L U I ωωωπππ-=⎰=L U ω222=11.25(A)此时u d 与i d 的波形如下图：2．图2-9为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化2U；②当负载是电阻或电感时，其问题吗？试说明：①晶闸管承受的最大反向电压为22输出电压和电流的波形与单相全控桥时相同。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。
因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。

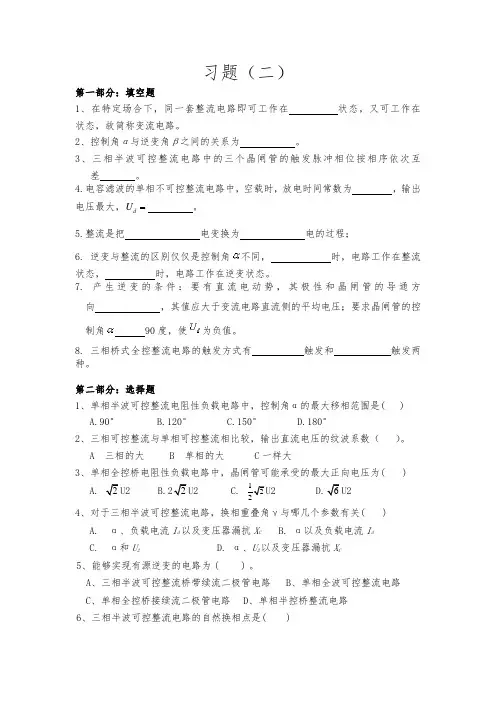

习题（二）第一部分：填空题1、在特定场合下，同一套整流电路即可工作在状态，又可工作在状态，故简称变流电路。
2、控制角α与逆变角β之间的关系为。
3、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差。
4.电容滤波的单相不可控整流电路中，空载时，放电时间常数为，输出电压最大，U 。
d5.整流是把电变换为电的过程；6. 逆变与整流的区别仅仅是控制角不同，时，电路工作在整流状态，时，电路工作在逆变状态。
7. 产生逆变的条件：要有直流电动势，其极性和晶闸管的导通方向，其值应大于变流电路直流侧的平均电压；要求晶闸管的控制角 90度，使为负值。
8. 三相桥式全控整流电路的触发方式有触发和触发两种。
第二部分：选择题1、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°2、三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。
A 三相的大B 单相的大 C一样大3、单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( )2U22U2126U224、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )A. α、负载电流I d以及变压器漏抗X CB. α以及负载电流I dC. α和U2D. α、U2以及变压器漏抗X C5、能够实现有源逆变的电路为( )。
A、三相半波可控整流桥带续流二极管电路B、单相全波可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路6、三相半波可控整流电路的自然换相点是( )A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°。
7、三相半波带电阻性负载时，α为（）度时，可控整流输出的电压波形处于连续和断续的临界状态。
A、0度B、60度C、30度D、120度8、三相桥式全控整流电路中6个晶闸管的导通顺序正确的是（）A、B、C、D、9、单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。
电力电子技术(第二版)第2章答案第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为0.2H ，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。
解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。
所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。
试说明晶闸管承受的最大反向电压是多少？当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。
解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。
当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。
第2至第8章作业第2章电力电子器件1、使晶闸管导通得条件就是什么？答:使晶闸管导通得条件就是:晶闸管承受正向阳极电压,并在门极施加触发电流(脉冲)。
或:U AK>0且U GK>0。
2、维持晶闸管导通得条件就是什么？答:维持晶闸管导通得条件就是使晶闸管得电流大于能保持晶闸管导通得最小电流,即维持电流。
3、怎样才能使晶闸管由导通变为关断？答:要使晶闸管由导通变为关断,可利用外加电压与外电路得作用使流过晶闸管得电流降到接近于零得某一数值以下,即降到维持电流以下,便可使导通得晶闸管关断。
4、图1中阴影部分为晶闸管处于通态区间得电流波形,各波形得电流最大值均为I m,试计算各波形得电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。
πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7、晶闸管得触发脉冲需要满足哪些条件？答:(1)触发信号应有足够得功率。
(2)触发脉冲应有一定得宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通。
第3章整流电路1、单相半波可控整流电路对电感负载供电,L＝20mH,U2＝100V,求当α＝0°与60°时得负载电流I d,并画出u d与i d波形。
2.单相桥式全控整流电路,U2＝100V,负载中R＝2Ω,L值极大,当α＝30°时,要求:①作出u d、i d、与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。
3.单相桥式全控整流电路,U2=100V,负载中R=2Ω,L值极大,反电势E=60V,当a=30°时,要求:①作出u d、i d与i2得波形;②求整流输出平均电压U d、电流I d,变压器二次侧电流有效值I2;③考虑安全裕量,确定晶闸管得额定电压与额定电流。
4.单相桥式半控整流电路,电阻性负载,画出整流二极管在一周内承受得电压波形。
第2章 可控整流器与有源逆变器习题解答2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。
解：由直流输出电压平均值d U 的关系式：2cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得：A R I U d d 50510=⨯==可以求得控制角α为：0122045.0502145.02cos 2≈-⨯⨯=-=U U d α 则α=90°。
所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 521222212==-=-==⎰ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=παπ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为()()V U U M TN 933~6223113~23~2=⨯==2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。
试说明晶闸管承受的最大反向电压是多少当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。
解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。
分析晶闸管承受最大反向电压及输出电压和电流波形的情况：（1） 以晶闸管 2VT 为例。
当1VT 导通时，晶闸管2VT 通过1VT 与2个变压器二次绕组并联，所以2VT 承受的最大电压为222U 。
《电力电子技术》第二阶段作业一、填空题：1. 三相半波可控整流电路带阻感负载时，在移相范围内输出电压、电流均连续。
2. 逆变是整流的逆过程，分为有源逆变和无源逆变。
3. 在理想情况下，整流装置的交流侧电流波形因电路形式而异，可为一定形状的方波或阶梯波。
含有谐波成分，谐波次数愈高，其幅值愈低。
二、作图题：1. 画图说明交流调功电路的两种工作方式。
交流调功电路有全周波连续式和全周波间隔式两种过零触发方式，如图示。
交流调功电路采用的是通断控制。
在设定的周期范围内将负载与电源接通个周期后，再关断个周期，改变通、断周波数的比值即可调节负载所消耗的平均功率。
晶闸管在电源电压过零时触发导通，导通时负载上得到的是完整的正弦波，对电网的谐波污染小三、简答题：1. 单相半波可控整流电路带电阻负载时,晶闸管承受的最大正、反向电压为多大?晶闸管承受的最大正、反向电压均为：晶闸管承受的最大正、反向电压均为正弦交流电的最大值，正弦交流电的最大值为有效值的倍，所以晶闸管承受的最大正、反向电压均为。
2. 在电源电压和相同的条件下，感性负载的单相半波可控整流电路整流输出电压比电阻性负载小，为什么？因为感性负载的电压不能突变，使出现负值，而整流输出电压为平均值，所以感性负载的单相半波可控整流电路整流输出电压比电阻性负载小。
负载是纯电阻时，的波形全部在t轴以上，而阻感负载时使出现负值，所以感性负载的单相半波可控整流电路整流输出电压比电阻性负载小。
3 单相桥式全控整流电路带电阻负载与单向半波可控整流电路带电阻负载电路相比，整流输出电压有什么关系？单相桥式全控整流电路的输出电压是单向半波可控整流电路带电阻负载输出电压的2倍。
单相桥式全控整流电路在电源电压正半周时VT1、VT4导通，负半周时VT2、VT3导通，一个周期内均有输出；单向半波可控整流电路只有电源电压在正半周时有输出，所以单相桥式全控整流电路的输出电压是单向半波可控整流电路带电阻负载输出电压的2倍。
