(完整版)色环电阻识别练习题

习题巩固一、填空题1.导体对电流的阻碍作用称为。

2.在国际单位制中，电阻的单位是。

3.1KΩ= Ω 1MΩ= Ω4.数码法一般用3位数字表示电阻值的大小，第一、二位为。

5.直接测量电阻阻值的仪表工具是。

二、选择题1.用数字万用表2KΩ档测量电阻时，最高位显示数字1，下列说法正确的是（）。

A.电阻的阻值为1ΩB.电阻内部短路C.万用表损坏D.万用表量程选小了2.某四环电阻的阻值为25Ω，误差范围为±1%，其色环对应的颜色是（）。

A.红黑黑棕B.红绿黑棕C.红棕黑金D.棕棕红红3.某五环电阻其色环对应的颜色分别为“黄绿灰橙红”，其大小为（）。

A.435KΩ±2%B.524KΩ±2%C.458KΩ±2%D.258KΩ±1%4.万用表测量电阻时遵循先选档位，后选量程，量程按（）选用的原则。

A.从大到小B.从小到大C.最小D.随意5.识读电阻色环时，应当先找出（）色环。

A.误差B.倍率C.有效值D.任一三、判断题1.万用表测量电阻时，任何档位均可测量其阻值大小。

（）2.测量电阻时，用双手捏住表笔金属部分测量阻值，其结果更准确。

（）3.某电阻表面上印有4K50字样，表示其阻值大小为4.5KΩ。

（）4.五环电阻的阻值一定比四环电阻的阻值大。

（）5.用数字万用表测量电阻阻值直观且准确。

（）四、简答题1.电阻参数的标注方法有哪些？2.简述用数字式万用表测量电阻阻值的操作步骤。

色环电阻识别练习题
1、四环电阻“红红黑棕”，这电阻的阻值是：，误差精度是：% 。

2、当一个色环电阻的阻值为270K±5%，实际这个电阻的阻值最小是，最大是。

3、在色环电阻中，第三环色环为“添加零的个数环，当金色和银色出现在电阻的第三环色环时，金色应该向有效数字前面推进小数点位，银色应该向有数字前面推进小数点位。

4、四环电阻“0.54Ω”，这电阻的第一环有效数字环颜色是色，第二环有效数字环颜色是色，第三环色环颜色是色。

5、电阻的换算﹕2000KΩ= MΩ 1 KΩ= Ω。

6、电阻按阻值表示法又可分为法及法。

按功率大小可为﹑1/4w﹑1/2w﹑﹑2w等。

7、五环电阻“黄紫黑棕紫”，这电阻的阻值是：，误差精度是：% 。

8、五环电阻“紫绿黑红金”，这电阻的阻值是：，误差精度是：% 。

9、色环电阻“黑”（只有一个色环），这电阻的阻值是：。

10、色环电阻“棕兰红金“这电阻的阻值是：。

11、五环电阻“33K ±1%”，这电阻的第一环有效数字环颜色是色，第二环有效数字环颜色是色，第三环色环颜色是色，第四环色环颜色是色，第五环色环颜色是色。

12、五环电阻“红红黑黑红”，这电阻的阻值是：，误差精度是：% 。

1.色环电阻中颜色与数字对应关系正确的是：CA 1黑 2棕 9白B 0黑 1棕 2红C 4 黄 7 紫 8 灰D 5 绿 6 灰 7紫2. 前四道环为棕黑黑黄的五环电阻值为DA 100欧B 10千欧C 100千欧D 1兆欧3. 前三道环为棕黑金的四环电阻值为 AA 1欧B 10欧C 100欧D 1千欧4.要知道函数信号发生器输出信号的大小，必须将信号输出至（B ）进行测量A直流电压表 B交流毫伏表 C交流电流表 D直流电流表5.当调节偏置电阻，使放大器出现饱和失真时，晶体管的管压降Uce将变大。

BA对 B 错6. 当放大器从放大区进入截止区时，晶体管的管压降将增大 AA对 B 错7. 差动放大电路中，两管共用的发射极电阻对差模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。

BA对 B 错8. 放大电路实验中静态调零时，用什么仪表测Uo？BA指针式交流电压表 B数字式直流电压表 C交流毫伏表9.如果A点为信号源的信号输出口，B点为信号源的地端，C、D点为差动放大电路的信号输入口，F点为差动放大电路的地端，要获得共模信号如何连接？AA C，D用导线连接；A连到C（D）点；B连到F点。

B A连C；B连DC A连C；B连FD A连F；B连D10如上题图 A点为信号源的信号输出口，B点为信号源的地端，C、D点为差动放大电路的信号输入口，F点为差动放大电路的地端，要获得差模模信号如何连接？BA C，D用导线连接；A连到C（D）点；B连到F点。

B A连C；B连DC A连C；B连FD A连F；B连D11、如图所示运放电路中输入一有效值为10mv的正弦信号，在示波器上观察到输出波形如图所示，则产生故障的原因是（ A ）A、R1断开B、R2断开C、运放内部输入端断开D、运放内部输入端短路12、在一单管共射放大电路中，当信号源电压为正弦波时，测得其输出波形如图所示，则（ C ）A、出现了截止失真，静态工作点Ｑ应下移B、出现了饱和失真，静态工作点Ｑ应下移C、出现了截止失真，静态工作点Ｑ应上移D、出现了饱和失真，静态工作点Ｑ应下移13、工作在放大区的晶体管三极管，如果当I B从12μA增大到22μA时，IC从1mA变为2mA，则此三极管的β值约为（ A ）A、100B、83C、91D、1014、TTL与非门在使用时若要求对信号源影响要小，抗外界干扰能力要强，则与非门多余的输入端应（ C ）A、悬空B、与有用端并联C、接高电平D、接地15、若JK触发器原来状态为1 态，在时钟脉冲CP作用下仍保持为1态，则J端和K端分别为（ B ）A、J端为0，K端为1B、J端为1，K端为任意C、J端为任意，K端为1D、J端为任意，K端为016、一个BCD七段解码器的输入为0100，则其有效输出为（ B ）A、a、c、f、gB、b、c、f、gC、b、c、e、fD、b、d、e、g17、为了将模拟电流转换成模拟电压，通常在集成DAC器件的输出端外加（ B ）A、触发器B、运算放大器C、译码器D、编码器18、能将输入信号转换为二进制代码的电路称为（ C ）A、译码器B、码制转换器C、编码器D、数据选择器19、欲使JK触发器的状态由0变为1，则必须（ C ）A、J=0B、K=0C、J=1D、K=120、为了减小零点漂移，多级直流放大器的第一级通常采用（C ）（A）固定偏置放大电路（B）分压式偏置放大电路（C）差动放大电路（D）射极跟随器21、影响放大器工作点稳定的主要因素是（ A ）（A）温度的变化（B）输入信号的变化（B）输出信号的变化（D）耦合电容大小变化22、RS触发器具有的逻辑功能是（ D ）（A）置1功能（B）置0功能（C）保持不变（D）置0、置1保持功能23、单极型半导体器件是（ C ）。

电阻练习题
1、四环电阻“红红黑银”，这电阻的阻值是：22 Ω，误差精度是：__±10_______% 。

2、当一个色环电阻的阻值为270K±5%，实际这个电阻的阻值最小是256.5K Ω，最大是283.5KΩ。

3、四环电阻“0.54Ω”，这电阻的第一环有效数字环颜色是绿色，第二环有效数字环颜色是黄色，第三环色环颜色是银色。

4、电阻的换算﹕2000KΩ= 2MΩ 1 KΩ= 1000Ω。

5、五环电阻“黄紫黑棕紫”，这电阻的阻值是：4700Ω或 4.7kΩ，误差精度是：__±0.1________% 。

6、四环电阻“紫绿黑金”，这电阻的阻值是：75 Ω，误差精度是：±5____% 。

7、五环电阻“33K ±1%”，这电阻的第一环有效数字环颜色是橙色，第二环有效数字环颜色是橙色，第三环色环颜色是黑色，第四环色环颜色是红色，第五环色环颜色是棕色。

8、五环电阻“红红黑黑红”，这电阻的阻值是：220 Ω，误差精度是：_±2_____% 。

9、
（1）求a点电位Va=Vcc*Rp2/(Rp1+Rp2)
（2）调节电位器Rp1使其阻值增加，为了保持a点电位不变，应调节电位器Rp2阻值增加（增加/减少）。

（3）增大电位器Rp2其阻值，a点电位将变大（变大/变小）。

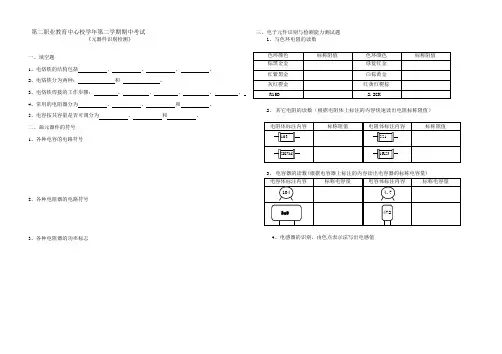

第二职业教育中心校学年第二学期期中考试
《元器件识别检测》
一、填空题
1、电烙铁的结构包括、、、。

2、电烙铁分为两种：和。

3、电烙铁焊接的工作步骤：、、、、。

4、常用的电阻器分为、、和。

5、电容按其容量是否可调分为、和。

二、画元器件的符号
1、各种电容的电路符号
2、各种电阻器的电路符号
3、各种电阻器的功率标志三、电子元件识别与检测能力测试题
1、写色环电阻的读数
2、其它电阻的读数（根据电阻体上标注的内容快速读出电阻标称阻值）
4、电感器的识别，由色点表示法写出电感值
四、问答题
1 、焊接电子元器件时，若电烙铁在焊点处停留时间过长会造成什么后果？
2、如何确认色环电阻的第一环？
3、常用电阻器的标注方法及三位有效数字色标法的定义？。

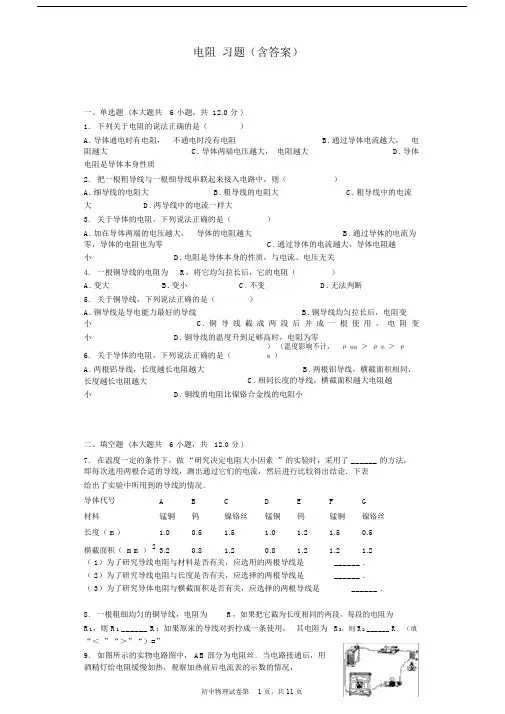

电阻习题（含答案）一、单选题 (本大题共 6 小题，共 12.0 分 )1.下列关于电阻的说法正确的是（）A. 导体通电时有电阻，不通电时没有电阻B. 通过导体电流越大，电阻越大C. 导体两端电压越大，电阻越大D. 导体电阻是导体本身性质2.把一根粗导线与一根细导线串联起来接入电路中，则（）A. 细导线的电阻大B. 粗导线的电阻大C. 粗导线中的电流大D. 两导线中的电流一样大3.关于导体的电阻，下列说法正确的是（）A. 加在导体两端的电压越大，导体的电阻越大B. 通过导体的电流为零，导体的电阻也为零C. 通过导体的电流越大，导体电阻越小 D. 电阻是导体本身的性质，与电流、电压无关4.一根铜导线的电阻为R，将它均匀拉长后，它的电阻（）A. 变大B. 变小C. 不变D. 无法判断5.关于铜导线，下列说法正确的是（）A. 铜导线是导电能力最好的导线B. 铜导线均匀拉长后，电阻变小 C. 铜导线截成两段后并成一根使用，电阻变小 D. 铜导线的温度升到足够高时，电阻为零6.关于导体的电阻，下列说法正确的是（）（温度影响不计，ρ镍铬＞ρ铝＞ρ铜）A. 两根铝导线，长度越长电阻越大B. 两根铝导线，横截面积相同，长度越长电阻越大C. 相同长度的导线，横截面积越大电阻越小 D. 铜线的电阻比镍铬合金线的电阻小二、填空题 (本大题共 6 小题，共12.0 分 )7.在温度一定的条件下，做“研究决定电阻大小因素”的实验时，采用了 ______ 的方法，即每次选用两根合适的导线，测出通过它们的电流，然后进行比较得出结论．下表给出了实验中所用到的导线的情况．导体代号A B C D E F G材料锰铜钨镍铬丝锰铜钨锰铜镍铬丝长度（ m） 1.00.5 1.5 1.0 1.2 1.50.5横截面积（ mm ）23.20.8 1.20.8 1.2 1.2 1.2（ 1）为了研究导线电阻与材料是否有关，应选用的两根导线是______ ．（ 2）为了研究导线电阻与长度是否有关，应选择的两根导线是______ ．（ 3）为了研究导体电阻与横截面积是否有关，应选择的两根导线是______ ．8.一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则 R1 ______ R；如果原来的导线对折拧成一条使用，其电阻为R2，则 R2 ______ R．（填“＜”“＞”“）=”9.如图所示的实物电路图中， AB 部分为电阻丝．当电路接通后，用看到的现象是示数______ ，（选填“增大”，“不变”或“减小”），该现象说明______ ．10.如图所示，将不同导体接到电路A、B 之间时，闭合开关，可通过观察、比较______ 来判断不同导体电阻的大小；若两个导体的电阻差异不大，则可以用______表替换灯泡作进一步的判断．11.两根由同种材料制成的均匀电阻丝A、B，A 的长度为 L，直径为 d；B 的长度为 2L，直径为2d．根据你所做过的相关实验猜想导体的电阻可能与长度成______ 比、与横截面积成______ 比、 R A B．（选填“＞”、“＜”或“ =）”______ R12.三条同种材料制成的导线 A、 B、C，A 比 B 长， C 与 B 等长； C 比 B 粗， A、 B 粗细相同．设三条导线的电阻分别是 R A、R B、R C，在相同温度下，三条导线的电阻大小关系为______ ＞ ______ ＞ ______ ．三、实验探究题(本大题共7 小题，共 42.0 分 )13.在做“决定电阻大小的因素”实验时，为了便于研究，而采用控制变量法，即每次需选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论．导线代号A B C D E F G长度 1.00.5 1.5 1.0 1.2 1.50.5横截面积 3.20.8 1.20.8 1.2 1.2 1.2材料锰铜钨镍铬丝锰铜钨锰铜镍铬丝（ 1）为了研究电阻与导体材料有关，应选用的两根导线是______ ；（ 2）为了研究电阻与导体的长度有关，应选用导线 C 和导线 ______；（ 3）为了研究电阻与______ 的关系，应选用导线 A 和导线 D．14.在探究导体电阻大小与哪些因素有关的实验中，下表是“方博科技实验小组”在实验中所用导体的相关物理量的记录：请问：导体编号A B C D长度（ m） 1.0 1.0 1.00.5横截面积（ mm 2） 1.2 1.2 2.4 1.2材料镍铬丝锰铜丝镍铬丝镍铬丝（ l）要探究导体电阻大小与长度是否有关，应选用 A 与 ______ 两根导体；（ 2）选用 A 与 ______ 两根导体要探究导体电阻大小与______ 是否有关．（ 3）以上研究问题的科学方法是采用了“ ______法”．15.如图所示的四幅图中，都是用来研究导体电阻大小的相关因素实验的连接装置，认真观察比较和分析每幅图后，回答下面问题：（ 1）如果选用 B 图进行实验，导线AB 和 CD 必须满足的条件是______ ，从实验中可得出的结论是______（ 2）如果需要探究电阻大小与导体的横截面积大小是否有关，应选用______ 图进行实验，可得出的结论是______ ．（ 3）综合 A、B、C、D 四个图实验，可得出导体的电阻与导体的______ 、 ______ 以及 ______ 有关．16.做“探究导体电阻大小与哪些因素有关”的实验中，准备在下图中的M、N 两点间接入待研究的电阻丝，电源电压恒定，忽略温度对灯丝电阻的影响，待用电阻丝的规格如下：导体编号材料长度横截面积ab镍铬合金丝L Scd镍铬合金丝2L Sef锰铜合金丝L Sgh镍铬合金丝L2S（ 1）通过分析猜想：① 电阻可能与导体的材料有关；② 电阻可能与导体的温度有关：③ 电阻可能与导体的横截面积有关；④ 电阻应该还与导体的长度有关．要探究猜想③应该选用导线______ 和导线______（填表格中的编号字母）进行对比实验．（ 2）正确选择后，将所选电阻丝分别接入M 、 N 两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数小于第二次的示数，且灯泡不亮，说明第二次接入电阻______ ，电流______ ．（选填“较大”或“较小”）17.在“探究影响导体电阻大小的因素”实验中，小明设计了如图 1 电路．（ 1）本实验中，小明通过观察______ 现象，来粗略判断 a、b 两点间导体电阻的大小．（ 2）考虑到当 a、b 两点间导体电阻的大小差别不大时，灯泡亮度变化不明显，另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 ______ 同学的改进更好一些，理由是除了可以精确反映电阻值大小的微小差别外，多一个灯泡还可以起到______ 的作用．（ 3）小亮设计了如图 2 所示的电路图，做“探究导体电阻大小与哪些因素有关”的实验，在 A、 B 间接入表中待研究的电阻丝，电源电压U 恒定，序号材料长度横截面积1锰铜合金丝L S2镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S①小亮选择序号为______ 的两根电阻丝来探究探究导体电阻大小与导体长度的关系．②依次把序号为2、 3 的两根电阻丝与A、 B 的两端连接，闭合开关，发现接序号为3的电阻丝时电流表的示数大，由此可以得出的结论是______ ．18.小明的小组做探究导体电阻大小与哪些因素有关关物理量的记录：导体编号A B C D长度（ m） 1.0 1.0 1.00.5横截面积（ mm 2） 1.2 1.2 2.4 1.2材料镍铬丝锰铜丝镍铬丝镍铬丝（ 1）要探究导体电阻大小与长度是否有关，应选用______ 两根导体．（ 2）选用 A、 C 两根导体，可以得出结论：______ ．（ 3）若选用A、 B 两根导体进行探究，探究的问题是______ ．（ 4）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的______ A．研究压力作用效果与压力、受力面积的关系B．用一条带箭头的直线表示光的传播路线和方向C．用水流的形成来类比电流的形成D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100 张纸的厚度，然后除以100求出来．19.在做《决定电阻大小的因素》实验时，为了研究方便，某实验小组同学每次挑选两根合适的电阻丝，测出通过它们的电流后进行比较，得出结论．请根据表格中的信息回答下列问题：材料锰铜钨镍铬锰铜钨锰铜镍铬电阻丝代号A B C D E F G长度 m 1.00.5 1.5 1.0 1.2 1.50.5横截面积 mm2 3.20.8 1.20.8 1.2 1.2 1.2（ 1）研究电阻与导体材料的关系，应选电阻丝______ ；（ 2）研究电阻与导体长度的关系，应选电阻丝 C 和 ______ ；（ 3）研究电阻与横截面积的关系，应选电阻丝 A 和 ______ ．四、计算题 (本大题共 1 小题，共8.0 分 )20.是某实验小组在探究导体电阻大小与哪些因素有关的实验中所用导体的相关物理量的记录：导体编号A B C D长度（ m） 1.0 1.0 1.00.5横截面积（ mm 2） 1.2 1.2 2.4 1.2材料镍铬丝锰铜丝镍铬丝镍铬丝（ 1）影响导体电阻大小的因素较多，因此本实验要采用的探究方法是______ ；（ 2）选用导体AD，可探究导体电阻大小与______ 是否有关；（ 3）要探究导体电阻大小与导体材料是否有关，应选用______ 和______ 两根导体．（以上两空选填导体编号）电阻习题（含答案）【答案】1.D2.D3.D4.A5. C6. B7.控制变量； C、 F； C、 G； A、 D8.＜；＜9.变小；金属导体温度升高，电阻增大10.灯泡的亮暗；电流表11.正；反；＞12.R A； R B； R C13.C、 F； G；横截面积14.D； B；材料；控制变量15.材料和横截面积相同；在材料和横截面积相同时，导体越长电阻越大；；C；在导体的长度和材料相同时，横截面积越大，导体电阻越小；长度；横截面积；材料16.ab； gh；较小；较大17.灯泡的亮度；乙；保护电路； 2、 4；在导体的材料、长度相同时，导体的横截面积越大，电阻越小18.A、 D；导体的长度和材料相同时，其电阻与横截面积有关；导体电阻大小与材料的关系； A19.C、 F； G； D20.控制变量法；长度； A； B【解析】1.解：电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．故 ABC错误， D正确．故选 D．电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．据此分析判断．电阻是导体本身的属性，导体的电阻大小决定于导体的长度、横截面积和材料．2.解：粗导线与细导线串联，则通过两导线的电流相等；两根导线的长度、横截面积大小未知，不能判断电阻的大小．由上分析知，ABC错误， D正确．故选 D．要解决此题，需掌握：（ 1）影响电阻大小的因素：材料、长度、横截面积、温度；（ 2）串联电路中，电流处处相等．本题主要考查了影响电阻大小的因素及串联电路的电流规律，要抓住基础知识进行分析，难度不大．3.解：电阻是导体本身的属性，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关，所以ABC错误， D正确．故选 D．电阻是导体本身的属性，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．知道电阻是导体本身的一种性质是解决该题的关键．4.解：因为一根导体越长、横截面积越小，电阻就越大，所以当一根导线被拉长后，电阻增大．故选 A．根据影响电阻大小的因素进行分析，即导体的电阻与导体的长度、横截面积以及材料有关．知道导体的长度、横截面积以及材料决定电阻的大小，并且知道电阻的大小与其决定因素的关系．5.解： A、银的导电能力比铜导线的导电能力更好，故 A 错误；B、铜导线均匀拉长后，导线材料不变，长度变长、横截面积变小，电阻变大，故 B 错误；C、铜导线截成两段后并成一根使用，导线材料不变，相当于长度变短、横截面积变大，导线电阻变小，故 C 正确；D、随温度的升高，铜导线的电阻变大，当温度降低到足够低时，电阻为零，故D错误；故选 C．根据以下知识答题：（1）导体电阻由导体材料、导体长度与导体横截面积决定；在导体材料一定时，导体越短、横截面积越大，导体电阻越小，反之导体电阻越大；（2）导体电阻同时受温度的影响，金属导体的电阻一般随温度的升高而增大；（3）当温度降低到一定程度时，导体电阻突然消失，这是超导现象．本题考查了影响导体电阻的因素的应用，是一道基础题．6.解：A、导体电阻由导体材料、长度、横截面积决定，因为不知两导线横截面积间的关系，因此忽略温度的影响，长度长的铝导线电阻不一定大，故 A 错误；B、在材料、横截面积相等的情况下，导体越长，导体电阻越大，材料相同的两根铝导线，横截面积相等，较长导线的电阻大，故 B 正确；C、导体电阻由导体的材料、长度与横截面积决定，由于不知道材料的关系，长度相等时，横截面积大的导线电阻不一定小，故 C 错误；D、导体电阻由导体的材料、长度与横截面积决定，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定电阻的大小，故 D 错误．故选 B．导体电阻由导体的材料、长度与横截面积决定，与导体两端电压和通过导体的电流无关．本题考查了影响导体电阻的因素，知道影响导体电阻的因素即可正确解题，本题是一道基础题．7.解：在物理学中，当探究一个物理量与多个物理量之间的关系时，就要利用控制变量法．（ 1）为了研究导线电阻与材料是否有关，就要使导线的长度、横截面积相同，材料不同，根据表格中的数据，只有C、 F 两根导线符合条件．（2）为了研究导线电阻与长度是否有关，就要使导线的材料、横截面积相同，长度不同，根据表格中的数据，只有C、 G两根导线符合条件．（3）为了研究导线电阻与横截面积是否有关，就要使导线的材料、长度相同，横截面积不同，根据表格中的数据，只有A、 D两根导线符合条件．故答案为：控制变量；（ 1） C、 F；（ 2）C、 G；（3） A、 D．影响电阻大小的因素有：导体的材料、长度和横截面积．物理学中对于多因素的问题常采用控制因素的办法，把多个因素的问题变成多个单因素的问题，这种方法叫控制变量法．此题通过实验考查控制变量法在探究影响电阻大小因素中的应用，要记住控制变量法和影响电阻大小的因素．8.解：一根铜导线，材料一定，横截面积一定，截成两段后，任何一段与原来的相比，长度都减小了，所以电阻值减小，则R1＜ R；将原来的导线对折拧成一条使用，材料不变，长度减小一半，横截面积增大一倍，电阻值减小，则 R2＜ R．故答案为：＜；＜．导体的电阻与导体的材料、长度、横截面积以及温度有关，要选择导体或改变导体电阻就要围绕以上影响因素分析．本题考查了学生影响电阻大小的因素，易错点在第二空的解答，理解导体对折后，导体的长度和横截面积都发生变化是解决此题的关键．9.解：因为金属的电阻随温度的升高而增大，因此通过如图所示的实验可以观察到灯泡的亮度变暗，电流表示数变小．故答案为：变小；金属导体温度升高，电阻增大．金属导体的电阻随温度的升高而增大，由欧姆定律可得出电路中电流的变化，则可知灯泡的亮度变化．本题通过实验探究得出电阻的大小与温度有关，同时会灵活应用欧姆定律分析电学中三个基本物理量的关系．10.解：将不同导体接到电路 A、 B 之间时，电路中接入的电阻不同，会导致电路中电流也不同，所以灯泡的亮度也不同，因此我们可以简单的通过灯泡的亮暗比较两个电阻的阻值大小；若两个导体的电阻差异不大，则必须用电流表替换灯泡，作更为准确的判断．故答案为：灯泡的亮暗；电流表．电路中接入的电阻不同，会导致电路中电流也不同，所以灯泡的亮度也不同，因此我们可以简单的通过灯泡的亮暗比较两个电阻的阻值大小，这种方法叫做转换法，如果要精确比较，还是要用电流表．本题型中将比较电阻的大小转化为比较灯泡的亮度或电流表的示数，这是我们物理学中经常用到的转换法，故在平时的学习时，应注意对常见物理研究方法的积累．11.解：两根由同种材料制成的均匀电阻丝A、B，A 的长度为 L，直径为 d；B的长度为2L，直径为 2d，设 A 导体的电阻为R A， B 导体的电阻为R B，B 导体可视为两个直径为2d、长度为L 的同种材料导体 1 串联而成的，设其中每个导体的电阻为R1，根据等值电阻的串联规律，则有2R1=R B，将 B 导体与导体1 相比较， B 导体的长度是导体 1 长度的2 倍，而横截面积和材料均相同，故可得出：在材料不变，横截面积变的情况下，导体的电阻与长度成正比；因横截面面积与直径的平方成正比，所以 B 导体可视为 4 个直径 d、长度为 L 的同种材料导体 R2并联而成的，B 导体的横截面积等于 4 倍的导体R2的横截面积；设其中每个导体的导体电阻R2，根据等值电阻并联的规律，则有=R B，将导体 B 与电阻R2相比较，导体 B 的横截面积为导体 2 横截面积的 4 倍，而两导体的长度、材料均相同，可知：在导体长度、材料相同的条件下，导体的电阻与导体的横截面积成反比；导体 B 与导体 A 相比材料相同，而 A 的长度是 B 的倍，而 A 的横截面积是 B 的倍，根据导体的电阻与长度成正比、与横截面积成反比，所以横截面积对电阻的影响更大一些，即 R A＞R B．故答案为：正；反；＞根据等效替代法，将 B 导体视为两个直径为2d、长度为 L 的同种材料导体 1 串联而成的，由串联电阻的规律得出导体电阻大小与长度的关系；求出导体 B 和 A 的横截面积的关系，将导体 B 视为与其等长而与 A 相同横截面积、同种材料的 4 个导体 2 并联，根据并联电阻的规律得到导体的电阻与横面积的关系；根据上面得出的结论，综合得出影响电阻大小因素较大的一个因素，从而判断导体AB 电阻的大小．本题考查影响电阻大小的因素，运用到控制变量法和等效替代法，和串联、并联电阻的知识，综合性较强，有一定难度．12.解：因为 A、B、C 三根导线的材料相同，由于 A 和 B 一样粗，但 A 比 B 长，粗细、材料相同时，导体越长，电阻越大，因此 A 的电阻大于 B 的电阻；又因为 B 和 C 一样长，但 C 比 B 粗，而横截面积越小，电阻越大，因此 B 的电阻大于 C 的电阻；故： R A＞ R B＞R C．故答案为： R A； R B； R C．决定电阻大小的因素有：导体的长度、横截面积和材料，长度越长、横截面积越小、电阻率越大，导体的电阻越大；根据影响导体电阻大小的因素进行分析．本题考查了影响电阻大小的因素的掌握情况，本题的关键是牢记影响电阻大小的因素．13.解：（ 1）要研究材料与导体电阻大小的关系，就要控制导体的长度、横截面积相同，导体的材料不同，在表格中给的导线中，只有CF符合条件．（ 2）要研究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有CG符合条件．（3）导体的电阻与材料、长度、横截面积有关，已经探究了导体的电阻与材料和长度的关系，所以下一步应该探究电阻与横截面积的关系．要研究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，导体的横截面积不同，在表格中给的导线中，只有 D 与 A 的材料、长度相同，而横截面积不同，故选D．故答案为：（ 1） C、F；（ 2） G；（ 3）横截面积．决定导体电阻大小的因素有三个：导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比．由于导体的电阻与三个因素有关，所以探究影响导体电阻大小的因素时要用到控制变量法．探究电阻大小与哪个因素有关时，就要控制其他的因素不变，只让这一个因素变化．（1）（ 2）根据控制变量法的思路，利用实验目的，选取符合特征的实验器材．（3）根据使用控制变量法使用方法，要逐个对导体的材料、长度、横截面积进行探究，在已经探究了材料、长度这两个因素的基础上，从而可以确定下一步的探究方案．用控制变量法是解决此题的关键．14.解：（ 1）要探究导体电阻大小与长度是否有关，就要控制导体的材料、横截面积相同，长度不同，如表中数据控制，应选用导体 A 和 D；（ 2）如表中导体 A 和 B 材料、横截面积相同，长度不同，材料不同，所以选用导体A 和 B，可探究导体电阻大小与材料是否有关；（3）影响导体电阻大小的因素较多，因此本实验要采用的探究方法是控制变量法．故答案为：（ 1） D；（ 2） B；材料；（ 3）控制变量．（1）导体电阻的大小与导体长度、材料、温度和横截面积等因素有关．在探究性的实验题中，若要探究的物理量与多个因素有关，都要用到控制变量法．（2）分析表中实验数据，根据实验所控制的变量分析答题．物理学中对于多因素的问题，常常采用控制因素的办法，把多因素的问题变成多个单因素的问题，分别加以研究，最后再综合解决，这种方法叫控制变量法，一定要掌握控制变量法．15.解：综合观察 4 个图可知， A 中导体长度和横截面积相同； B 中导体材料和横截面积相同，而长度不同；C中导体的长度和材料相同，横截面积不同；D中研究与温度的关系．（1）如果选用 B 图进行实验，可知，导线 AB和 CD必须满足的条件是材料和横截面积相同，从实验中可得出的结论是：在材料和横截面积相同时，导体越长电阻越大；（2）如果需要探究电阻大小与导体的横截面积大小是否有关，要控制导体的长度和材料相同，改变横截面积，应选用 C图进行实验，可得出的结论是：在导体的长度和材料相同时，横截面积越大，导体电阻越小（3） A 中导体长度和横截面积相同而材料不同，电流表示数不同，说明电阻与材料有关，综合 A、B、 C、 D 四个图实验，可得出导体的电阻与导体的长度、横截面积、材料有关．故答案为：（ 1）材料和横截面积相同；在材料和横截面积相同时，导体越长电阻越大；（2） C；在导体的长度和材料相同时，横截面积越大，导体电阻越小；（3）长度；横截面积；材料．仔细对比四个图，找出相同的量及不同的量，根据影响电阻大小的因素，在研究电阻与其中一个因素的关系时，要控制其它的因素不变；通过电流表的示数可表示电阻的大小，用到了转换法；本题探究影响电阻大小的因素，考查控制变量法及转换法的应用．16.解：（ 1）要探究猜想③，根据控制变量法的思路，应该控制导体的长度、材料相同，横截面积不同，因此应该选择导线ab 和 gh；（ 2）当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，所以电流大的，电阻小，电流小的，电阻大；且灯泡的亮度由灯泡的实际功率决定，灯泡越暗，灯泡的实际功率越小，说明第二次接入电阻较小，电流较大，所以第一次的示数小于第二次的示数，且灯泡不亮．故答案为：（ 1） ab； gh；（ 2）较小；较大．（1）导体的电阻跟导体的长度、横截面积和材料有关，当研究电阻与导体横截面积的关系时，应控制其它的因素不变；入导线的电阻大小，根据I=，电压相同，电阻越大，电流越小．本探究实验中用到了两种物理学方法：一是控制变量法，二是转换法（通过电流大小比较电阻大小）．17.解：（ 1）因为通过灯泡的电流越大，灯泡越亮，因此a、b 间的电阻越大，电路中的电流越小，灯泡的越亮；反之，灯泡越暗；故根据灯泡的亮度反映a、 b 间电阻的大小；（ 2）将灯泡换为电流表，a、 b 间的电阻决定电路中的电流，因此，当a、 b 间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，灯泡可以起到保护电路的作用．因此乙同学的方案更好，可以起到保护电路的作用；（3）①要研究电阻与导体长度有关，应选用导线材料、横截面积都相同，长度不同的导线，故 2、 4 符合要求；②导线 2、 3 的材料、长度都相同，导线 3 的横截面积是导线 2 横截面积的 2 倍，通过导线 3 的电流大，说明导线 3 的电阻小于导线 2 的电阻，说明在导体的材料、长度相同时，导体的横截面积越大，电阻越小．故答案为：（ 1）灯泡的亮度；（ 2）乙；保护电路；（ 3）① 2、4；②在导体的材料、长度相同时，导体的横截面积越大，电阻越小．（1）根据电阻是阻碍电流大小的因素，而与其串联的灯泡通过灯泡的明暗程度可以反映电流的大小进行分析；（2）电路的总电阻越大，电路中的电流会越小，电路以及电路中的各元件越安全，因此根据保护电路的思路进行分析；（3）影响电阻大小的因素有：材料、长度、横截面积这三个，要研究电阻与某个决定因素的关系，就要根据控制变量法的思路，来选取合适符合条件的金属丝：即只有要研究的那个因素不同，其余的其他的几个因素相同，这种方法物理学上叫做控制变量法．本题通过影响电阻大小的实验，考查电路的组成以及欧姆定律的应用，本题的关键是知道灯泡中的电流可以影响灯泡的亮度，要学会应用控制变量法来解决物理问题．18.解：（ 1）要研究导体的电阻与长度的关系，就要选取材料、横截面积都相同，而长度不同的两根导体作为实验器材，故选用 A 和 D 两根导体；（2）A、C 的长度和材料相同，横截面积不同，可以研究导体的电阻与横截面积的关系，可以得出结论：导体的长度和材料相同时，其电阻与横截面积有关；（3） A、 B 的长度和横截面积相同，材料不同，可以探究导体电阻大小与材料的关系；（4）探究导体电阻大小与那些因素有关的实验时，运用了控制变量法；A、探究压力作用效果与压力、受力面积的关系时，运用了控制变量法；B、用一条带箭头的直线表示光的传播路线和方向，运用了模型法；C、用水流的形成来类比电流的形成，运用了类比法；D、用刻度尺直接测量一张纸的厚度测不出来，可以测出100 张纸的厚度，然后除以100求出，运用了累积法．因此与本实验方法一致的是A．故答案为：（1）A、D；（2）导体的长度和材料相同时，其电阻与横截面积有关；（3）导体电阻大小与材料的关系；（4）A．（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积；（2）因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即，研究。

练习题一1. 填空题1.1贴片电阻多用数码法标示，如512标示Ω。

（5.1k）1.2色环电阻，红+红+橙+金+棕，表示阻值和误差为。

（22.3Ω±1%）1.3 某采样电阻标注为R005，表示该电阻的阻值为Ω。

（0.005）1.4 一瓷片电容其标示为104J，表示其容量为uF、误差为±5%。

（0.1）1.5 电容具有通，阻的电气特性。

（交流，直流）1.6 电感在电路中常用“L”表示，电感的特性是通直流阻交流，频率越，线圈阻抗越大。

（高）1.7 低频扼流圈应用于电流电路、音频电路或场输出等电路，其作用是阻止电流通过。

（低频交流）1.8 P型半导体中的多数载流子是，N型半导体中的多数载流子是。

（空穴，电子）1.9 温度增加时，二极管的正向电阻将会变。

（小）1.10 PN结最大的特点是。

（单向导电性）1.11 硅整流二极管1N4001的最大整流电流为A，最高反向工作电压为V。

（1,50）1.12 用指针式万用表R×1k挡测量某二极管电阻，在阻值较小的一次测量中，黑表笔接的是二极管的极。

（正）1.13 三极管有三个引脚，基极用表示、集电极用C表示、极用E表示。

（B，发射）1.14 三极管是部含有2个PN结，并且具有放大能力的特殊器件。

它分为型和型两种。

（NPN，PNP）1.15指针式万用表的黑表笔接三极管基极，红表笔接触另外两极中的任一电极，若指针偏转角度很大，说明被测管子是型。

（NPN）1.16 驻极体话筒与电路的接法有输出和输出两种。

（源极，漏极）1.17 用万用表测出的扬声器电阻值是电阻值，比标称阻抗值要，这是正常现象。

（直流，小）1.18压电瓷片是一种结构简单、轻巧的器件。

（电声）1.19电烙铁按结构可分为电烙铁和电烙铁。

（热式，外热式）1.20 焊接电子元件时，一般来说最恰当的时间是在s完成。

（1.5~4）1.21 用数字万用表测试二极管的反向电阻，应显示为。

（1）2. 选择题2.1 有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω1A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是（）。

电子技能练习题一、选择题1、在色环电阻器中，普通电阻器用（）条色环表示标称值和偏差，精密电阻器中用( ）条色环表示标称值和偏差A、3B、4C、5D、62、导体的导电能力很强，铜线是一个导体，理论上则其电阻值为（）；绝缘体的导电能力很弱，理论上其电阻值为（）。

A、0B、∞C、3100欧姆D、10欧姆3、三极管（）极电流发生微小变化时，会引起（）极电流的较大变化，这就是三极管的电流放大作用A、发射极B、基极C、集电极4、在色环电阻中，颜色红色代表的数字是（）A、0B、 1C、2D、35、测量常用的二极管的电阻时，一般用电阻（）档；测量发光二极管的电阻时，一般用电阻（）档。

A、R×1B、R×1KC、R×10KD、不能判定6、NPN型三极管处于放大状态时，三个电极中()极电位最高，()极电位最低A、基极B、集电极C、发射极7、电感器在电路中具有（）特点，电容器在电路中具（）特点。

A、通直通交B、通直阻交C、通交隔直8、空心线圈插入铁心后，磁性将( )A、增强B、变小C不变9、下列物体（）是导体A、铜B、陶瓷C、二极管 D 、三极管10、下列电容器能在市电照明电路中安全工作的是（）A、400V，10μFB、300V，10μFC、250V，10μFD、220V，10μF11、二极管的正向电阻（）反向电阻。

A、小于B、等于C、大于12、稳压二极管起正常稳压作用时应工作在（）。

A、反向击穿区B、正向导通区13、单相变压器的变压比为10，若原边输入220V交流电压，则副边上的电压为（）。

A、22VB、220VC、311VD、380V14、整流输出的电压属于（）A、脉动直流电B、恒稳直流电C、正弦交流电D、以上均有可能15、三极管是一种（）的半导体器件。

A、电流控制B、电压控制C、既是电压又是电流控制16、电子焊锡中，焊点上焊料（），不仅浪费，影响美观，还容易使不同焊点间发生短路。

A、过多B、过少C、不能判定17、三极管工作在放大状态时，它的两个PN结必须是（）。

高职电工电子典型练习题1.某色环电阻的颜色分别为金、棕、紫、红色，问：（1）通过色环读出的电阻阻值为多大？用万用表测量其阻值，转换开关应置于什么档位？（2）用电桥测量电感线圈的电阻时，应先按下电源按钮，再接通检流计按钮，测量完毕要先断开检流计按钮，再断开电源按钮，这样做的原因是什么？（3）用单臂直流电桥法测量色环电阻测量值是多少？2.某同学要装接一个双联开关电路，请帮他正确接线。

3.如图所示的FR-A540变频器接线图,现通过按钮控制实现变频器的4速调速,(1)请将接线图补画完整(2) 此模式下Pr.79应设置为多少？(3) RM 对应的端子的设定频率,分别调整哪个参数?4. 请根据如图所示的三相异步电动机正反转电气原理图，将实物接线图补画完整 FR KM1SB1SB3KM1FU2FU2FRKM1KM2SB1SB2(a)原理图（b)实物接线图SB3KM2SB2KM2SB2KM2KM1SB15.将如图所示的梯形图改画为主控指令表达的梯形图6.如图所示，abcd从左向右穿过勻强磁场B,请问(1)线圈abcd从左到右进入磁场的过程中，感应电流的方向如何？(2)线圈完全进入磁场中，有无感应电流？(3)线圈移出磁场的过程中a.b端电动势极性及ab受力方向？u 1u 27.用示波器测得两组输入电压波形如图所示，若X 轴时间灵敏度旋钮置于“5ms/div ”,Y 轴电压 灵敏度旋钮置于“5v/div ”，试写出：（1）u1的频率f1，u2的有效值U2；（2）u1和u2的相位关系。

(3)假设U1的初相位为零,写出U2的解析式.8.设计一个二输入端电路，其功能是：入同出1，入异出0。

要求：（1）列出真值表；（2）求出最简的表达式；（3）画出逻辑电路图。

答案1、（1）270Ω档位置于R ×10Ω------------2分（2）避免被测件在电路的接通和断开时产生的感应电动势损坏检流计------------1分（3）264.5Ω------------2分2、作图略3、（1）作图略----------2分（2）Pr.79 设置为3 ----------1分（3）参数Pr.5----------1分4、作图略5、作图略6、(1)逆时针方向--------1分(2)无-----------------1分(3)a为正,b为负----------1分水平向右----------------2分7、(1)f1=50赫兹-----1分u2=10.6-------------1分(2)U1超前U2 90度-------------1分（3）U2=15（100πt—π/2）-----------------2分8、答案：真值表---------------2分A B L0 0 10 1 01 0 01 1 1表达式：--------1分逻辑电路图------2分。

补充试卷3．色环标识是绿蓝黑银棕表示元器件的标称值及允许误差为( ) A,560Ω±1% B, 56Ω±5% C, 56Ω±1% D, 5.6Ω±1%4．色环标识是黄紫橙银表示元器件的标称值及允许误差为( )A，47KΩ±5%; B, 470KΩ±10%; C, 473KΩ±10%; D, 47KΩ±10% 5．色环标识是橙橙橙金表示元器件的标称值及允许误差为( )A, 33KΩ±5%;B, 33Ω±5%; C, 333Ω±10%; D, 33KΩ±10%6．色环标识是棕黑黑棕棕表示元器件的标称值及允许误差为( )A, 1KΩ±1%; B, 100Ω±5%;C, 1001Ω±1%; D, 10Ω±10%7．色环标识是紫黄黄红红表示元器件的标称值及允许误差为( ) 74.4Ω±2%; B, 7.41KΩ±1%; C, 74.4KΩ±2%; D, 7442Ω±5%8．色环标识是红紫橙银表示元器件的标称值及允许误差为( )A, 27KΩ±10%; B, 273KΩ±5%; C,273Ω±5%;D,27.3Ω±10% 9．某电阻的实体上标识为103K,其表示为( )A,103Ω±10%;B, 10KΩ±10%; C, 103KΩ±5%;D, 103Ω±5% 10．某电阻的实体上标识为2R7J,其表示为()A, 2.7Ω±5%;B, 27Ω±10%; C, 2.7KΩ±5%;D, 0.27Ω±5% 11．某电阻的实体上标识为8R2K,其表示为( )A, 8.2Ω±10%; B, 8Ω±2%; C, 2KΩ±5%; D, 82KΩ±5%12．75Ω ±20%的电阻值用色标表示为( )A, 紫绿黑; B, 紫绿黑金; C, 紫绿棕红; D,紫绿黑银13．某电阻的实体上标识为6.2KΩ Ⅱ表示为( )6.2KΩ±5%;B,6.2KΩ±10%; C, 6.2KΩ±20%; D, 6.2KΩ±2%; 14．某电容的实体上标识为1n 表示为( )A,1000PF± 20%; C, 1PF± 10%;B,1000UF± 20%; D, 1UF± 10%;15．某电容的实体上标识为P47K 表示为( )A, 47PF± 20%; B, 47PF± 10%; C, 47UF± 5%; D, 0.47PF± 10%; 16．某电容的实体上标识为103M 表示为( )A,0.01uF± 20%; B, 0.1uF± 10%; C, 100pF± 5%; D, 1000pF± 10%; 17．某立式电感的实体上三个面标识为银棕黑黑表示( )A, 0.1uH± 10%; B, 1uH± 5%; C, 10uH± 10%; D, 100uH± 10% 18．从对人体危害的角度,我国规定的工频电源安全电压为( ) A, 110V; B, 24V; C, 36V; D, 48V19．触电时通过人体的电流如果超过一定数值将造成伤亡.对于工频电流讲,这个数值是( )A, 0.1mA, ; B, 1mA,; C, 10mA,; D, 100mA,24．字母XS 在电路图中的含义( )A, 插座; B插孔; C, 插头; D, 开关23．家用电度表用于计量( )A, 功率; B, 电流; C, 电压; D, 功25．固定电阻消耗的电功率( )A,与通过的电流成正比; C, 与通过电流的平方成正比;B, 与所加电压成正比; D, 与所加电压的平方根成正比26．两个10Ω 电阻并联后再与一个10Ω 电阻串联,其总电阻是( ) A, 5Ω ;B, 10Ω ; C, 15Ω ; D, 20Ω27．在一只50Ω 电阻上并联一只10kΩ 电阻,其总电阻值( )A, 加大; B, 减小; C, 不变8．一只300Ω 电阻与一只100Ω 电阻并联后再与一只50Ω 电阻串联,50Ω 电阻中通过电流100mA,.若三只电阻取1/2W 电阻,则( ) A,50Ω 电阻烧坏; B, 300Ω 电阻烧坏;C, 100Ω 电阻烧坏; D, 三只电阻均不会烧坏29．一只220V/60W 灯泡(电源电压为220V),它的灯丝电阻为( ) A, 3.66Ω ; B, 806.7Ω ; C, 0.27Ω ; D, 270Ω30．一个内阻为20Ω 的1mA,表头,现在要把它改装成一个1A,的电流表,则( )A,不可改; B, 串联一只200Ω 电阻;C, 并联一只20Ω 电阻; D, 并联一只0.02Ω 电阻31．电容器上的电压与电流的相位关系是( )A,电压超前90°; B, 电压滞后90°;C, 电流超前90°; D, 电流滞后90°32．电容器的容抗( )A,与信号频率成正比; C,与信号频率无关;B,与信号频率成反比; D,与电容量成反比33．一只1uF/500v 电容与一只2uF/500v 电容串联,若在其两端加900v 电压,则( )A,1uF 电容会击穿; B, 2uF 电容会击穿;C, 两只电容都会击穿; D,两只电容都不会击穿34．线圈电感量的大小( B,D ) A,与通过线圈的电流成正比; C,与线圈长度成正比; 35．市电220V 电压是指( C )A,平均值; B,最大值; C,有效值; D,瞬时值38．稳压二极管的工作是利用其伏安特性的( D )A,正向特性; B,正向击穿特性;C,反向特性; D,反向击穿特性43．2CW10 表示( A )A, N 型硅材料稳压二极管; C, N 型锗材料稳压二极管; B, P 型硅材料稳压二极管; D, P 型锗材料稳压二极管44．2AP9 表示( C )A,N型锗材料稳压二极管; C, N 型锗材料普通二极管; 45．2CK44 表示( N )A,N 型硅材料开关二极管; C, N 型锗材料整流二极管; B, P 型锗材料整流二极管; D, P 型硅材料变容二极管46．3AD18A,表示( B )A,NPN 型锗材料高频小功率三极管;B,PNP 型锗材料低频大功率三极管;C,NPN 型硅材料低频小功率三极管;D, NPN 型硅材料高频小功率三极管47．3DG4C 表示( A )A, NPN 型硅材料高频小功率三极管;B, PNP 型硅材料高频小功率三极管;C, NPN 型锗材料高频大功率三极管;D, PNP 型锗材料低频小功率三极管48．3DA101 表示( C )A,NPN 型硅材料高频小功率三极管;B,PNP 型锗材料低频小功率三极管;C,NPN 型硅材料高频大功率三极管;D, PNP 型锗材料低频大功率三极管;49．开关三极管工作在( C )A,饱和区; C, 饱和区和截止区;B, 截止区; D, 放大区和截止区50．计算机电路中常用的二进制是指"逢二进一",因此 1001 就是十进制中的( B ) A, 1; B, 9; C, 17; D, 101 51．十进制的 7,其二进制码是( D )A, 1001; B, 1000;C, 1110; D, 011152．电子元器件可以划分为两大类:一类称为线性元器件,另一类称为非线性元器件.分类标准是根据它们的( C )A,频率特性曲线; B, 耐压特性曲线;C, 伏安特性曲线; D, 温度特性曲线53．下列 4 种电子元器件,请指出哪些是非线性件( B )A, 线绕式电位器; B, 电阻器;C, 稳压二极管; D, 电解电容器54．常用电位器无第 4 个色环,则表示它的允差值是( D )A, ± 1%; B, ± 5%; C, ± 10%; D, ± 20%55．用色环表示其电阻误差时,绿色表示为( B )A, ± 0.1%; B, ± 0.5%; C, ± 5%; D, ± 10%56．用字母表示其电容误差时,M 表示为( D )A, ± 0.2%; B, ± 5%; C, ± 10%; D, ± 20% 61．准确测量电感线圈的电感量应使用( A )A, Q 表; B, 频率计; C, 直流电桥;74．电阻器中 RT 表示( A )A, 碳膜电阻器; C, 合成膜电阻器;B,金属膜电阻器; D,线绕电阻器77．字母 C,T 表示( C )A, 涤纶电容器; C, 低频瓷介电容器;B, 高频瓷介电容器; D, 金属化纸介质电容器8．3.9 千欧等于( D )A, 0.39 兆欧; B, 39 欧; C, 390 欧; D, 3900 欧89．2 兆欧等于( C )A, 20 千欧; B, 200 千欧; C, 2×106欧; D, 2×105 欧90．1.0 微法等于( C )A, 1×10-2 法拉; C, 1×10-6 法拉;B, 1×10-4 法拉; D, 1×10-12 法拉91．2.2 微亨等于( C )A,22×10-2 毫亨; C, 22×10-4 毫亨;B, 22×10-3 毫亨; D, 22×10-5 毫亨92．0.5 安培等于( C )A, 5 毫安; B, 50 毫安;C, 500 毫安; D, 5000 毫安93．500 伏等于( )C A, 50 千伏; B, 5 千伏;C, 0.5 千伏 ; D, 0.05 千伏94．6.8KΩ±5%用四道色环表示为( A )A, 蓝灰红金; B, 绿灰橙金; C, 蓝灰橙银; D, 蓝紫红金95．39Ω±1%用五道色环表示为( B )A, 橙白金金棕; B,橙白黑金棕; B,橙白黑黑棕; D, 橙白黑银棕96．场效应管的漏极用英文字母( C )表示.A, S; B, G; C, D; D, V97．三极管的发射极用英文字母( C )表示.A, B; B, C; C, E; D, S98．英文字母 SMT 表示( C ).A, 表面贴装元件; C, 表面贴装技术;B, 通用孔插装; D, 贴片机101．纸介电容器用英文字母( C )表示.A, CC; B, CT; C, CZ; D, CD102．单相半波整流电路输出电压的平均值( D )A, 0.707U2 C, 1.414U2B, 0.9U2 D, 0.45U2103．OCL 功率放大电路的 VCC=VEE=24V,RL=8Ω ,该电路的最大输出功率 PCM 是( B )A, 72W B, 36W C, 18W D, 9W104．提高放大器的输入电阻和稳定输出电流,则应选用( C )A,电压串联负反馈 B,电压并联负反馈C,电流串联负反馈 D,电流并联负反馈105．共发射极放大器的高频特性和输出电压与输入电压的相位分别是( D )A,好,uo 与 ui 同相 B,差,uo 与 ui 同相C,好,uo 与 ui 反相 D,差,uo 与 ui 反相106．二进制数(110011001)2 转换为十进制数是( D )A,(153)10 B,(357)10 C,(921)10 D,(409) 10112．晶体三极管 3DG12 的材料和极性是( D )A,PNP 型,锗材料 B,NPN 型,锗材料C,PNP 型,硅材料 D,NPN 型,硅材料113晶体三极管 3DA 的器件类别是( B )．A,低频小功率管 B,高频大功率管C,高频小功率管 D,低频大功率管114．晶体二极管 2AP9 的材料和极性是( B )A,P 型,锗材料 B,N 型,锗材料C,N 型,硅材料 D,P 型,硅材料115．硅晶体二极管与锗晶体二极管的导通压降分别为( A ) A,0.7V ;0.3V B,0.2V ;0.3V C,0.3V ;0.7V D,0.7V ;0.6V116．单相全波整流电路输出电压的平均值( B )A,0.707U2 B,0.9U2 C,1.414U2 D,0.45U2117．晶体三极管的 E,B,C 三个极分别叫做( C )A,发射极,集电极,基极 B,集电极,发射极,基极C,发射极,基极, 集电极 D,基极,发射极, 集电极118．晶体三极管的共发射极电路发射极电流(IE),集电极电流(IC),基极电流(IB)三者之间应满足( )A, IC= IE+ IB B,IE = IB +ICC, IB = IE+ IC D,IE = IC – IB119．晶体三极管的共发射极电路在放大状态时,β等于( )A, β= IE / IB B,β= IC / IEC, β= IC / IB D,β= IE / IC120．晶体三极管的共基极电流放大系数α等于( )A, α= IE / IB B,α= IC / IBC, α= IC / IE D,α= IE / IC121．共发射极电路的输入电阻 Ri 和输出电阻 Ro 分别为( )A, RB,// rbe ; RC B,RE// rbe ; RCC, RB,// rbe ; RE D,RE// rbe ; RE122．共射极电流放大系数β与共基极电流放大系数α之间满足关系式( )A, α= 1+β / 1-β B,α= β / 1+βC, α= 1-β / 1+β D,α= 1+β/ β。

…装…………○…___姓名：___________班级：…订…………○…………线……绝密★启用前怎样认识电阻练习题有答案注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）请点击修改第I 卷的文字说明 一、选择题1．灯泡的灯丝断了，再搭上灯丝后，灯丝电阻将（ ） A. 不变 B. 变大 C. 变小 D. 不确定 【答案】C【解析】灯泡的灯丝断了，再搭上灯丝后，灯丝长度变短，搭接处的横截面积变大，所以灯丝电阻将变小，故选C 。

2．如下图所示，当滑片向右移动时，能使电路中的电流增大的接法是 （ ）A. B. C.D.【答案】D【解析】滑动变阻器接了下面两个接线柱，相当于定值电阻，A 不合题意；滑动变阻器接了上面两个接线柱，相当于导线，B 不合题意；滑动变阻器接入了左半段，滑片右移，连入电路的电阻丝变长，电阻变大，电路中电流变小，C 不合题意；滑动变阻器接入了右半段，滑片右移，连入电路的电阻丝变短，电阻变小，电路中电流变大，D 符合题意，故选D 。

3．小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其他器材足够，如果要他完成下面的实验探究活动，不可能完成的是( ) A. 探究导体电阻与长度的关系 B. 探究导体电阻与横截面积的关系 C. 探究导体电阻与材料的关系 D. 探究导体电阻与温度的关系 【答案】C【解析】试题分析：可以把电阻丝弄成长短不同的两段，探究电阻与长度的关系，故A 可能完成；把电阻丝把长度1：2分成两段，把较长的一段对折，此时可探究电阻与横截面积的关系，故B 可能完成；由于无法改变导体的材料，所以无法探究电阻与导体材料的关系，故C 不可能完成；可以通过给电阻丝加热来探究电阻与温度的关系，故D 可能完成；故应选C 。

【考点定位】影响电阻大小的因素试卷第2页，总11页………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※ …………○…………线…………○…………4．为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽査，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小．这种电线不符合规格的主要原因是（ ） A. 电线的温度引起电阻偏大 B. 电线的材料引起电阻偏大 C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大 【答案】D【解析】试题分析：电阻的大小与导体的长度、材料、横截面积和温度都有关系，当温度、材料及长度都相等时，直径越小，电阻越大，故应选D 。

怎样识别色环电阻？（下）
对照表
允许偏差(%)±10±5—±1±2——±0.5±0.25±0.1±0.05—±20温度关系
/(×10/℃)———1005015
25—105—1—
另外还有中间只有一道黑色色环的电阻其阻值为零
识别要点
(1)熟记第一、二环每种颜色所代表的数。

可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便
可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是：
金色：几点几Ω
黑色：几十几Ω
棕色：几百几十Ω
红色：几点几kΩ
橙色：几十几kΩ
黄色：几百几十kΩ
绿色：几点几MΩ
蓝色：几十几MΩ
(2)从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的;红、橙、黄色是千欧级的;绿、蓝色则是兆欧级的。

这样
划分一下是为了便于记忆。

电子制作大赛初赛姓名：学号: 班级：学院：总分：120一、填空题与选择（48分）1.请识别下列颜色电阻的阻值,并填出误差（12’）注意四色环电阻与五色环电阻读数区别红红黑金=22Ω%5 棕黄灰黄金=1.48M %5蓝紫红红= 6.7K %2 绿红黑黑银= 520欧%10红橙黄金蓝=23.4欧%0.25 黄蓝黑银绿=4.6欧%0.52.请填出下列阻值的颜色,五色环电阻颜色（10’）1.21K±1% 棕红棕棕棕237K±2% 红橙紫橙红468Ω±1% 黄蓝灰黑棕 3.91K±10% 橙白棕棕银13.7K±3% 棕橙紫红橙3.请写出一种无极性电容名称:瓷片电容4.电解电容上参数电容值、负极、耐压值（两个即可2’）5.单位转换4.7uF=4.7*106pF=4.7*10-3mF4.7kΩ=4.7*10-3MΩ6.除了测量电压和电流，万用表还可以干什么？测量电阻、通断、电感、二极管、三极管（写2点即可）（2）当检测电阻大小时，红黑表笔分别接下图的VΩ和COM ，当检测电容大小时，红黑表笔分别接下图的mA 和COM 。

(4’)7.二极管的作用整流、稳压、钳位(至少写两种)；（2）三极管的作用放大、开关、震荡、频率变换(至少写两种)。

（2）8. 三极管有三个电极：e（发射极） b （基极）c（集电极）(3’)9.贴片电阻上2R2中的“R”表示小数点(1’)10. 稳压二极管有标志（银色）的一端为负极(1’)11. 请问松香是在焊接中是干什么用的？助焊剂(1’)12. 请说出至少三种烙铁头的名称：尖头、马蹄形、刀头、起子头（一字头）（3’）13. 请说出一种焊盘的组成元素：铜、锡、金、银（1’）14.我们可以用无水乙醇除去过量的松香。

15. 请问以下哪个是DIP封装的元件？D (1’)A. B. C.D.二、判断题（10分）1.在焊点成型后先撤烙铁再撤锡丝（错）2.烙铁短时间不用时电烙铁不做处理（错）3.贴片电容上103表示103uF ( 错 )4.电容没有正负极。
