SIP协议在IMS中的应用

中国移动通信企业标准QB-C-018.4-2011中国移动C M-I M S会话初始协议（S I P）技术规范第四部分：C M-I M S业务对S I P的要求C M-I M S S p e c i f i c a t i o n s o f S e s s i o nI n i t i a t i o n P r o t o c o l(S I P)P a r t4:S I PR e q u i r e m e n t s o f C M-I M S S e r v i c e s版本号：1.0.02011-7-27发布2011-7-27实施中国移动通信集团公司发布目录前言 (II)1. 范围 (1)2. 规范性引用文件 (1)3. 术语、定义和缩略语 (1)4. 概述 (2)5. CM-IMS业务对SIP消息头域及参数的要求 (3)5.1.From头域 (3)5.1.1.业务需求 (3)5.1.2.使用方式 (3)5.2.Privacy头域 (3)5.2.1.业务需求 (3)5.2.2.使用方式 (3)5.3.History-Info头域 (4)5.3.1.业务需求 (4)5.3.2.使用方式 (4)5.4.Alert-Info头域 (4)5.4.1.业务需求 (4)5.4.2.使用方式 (5)6. CM-IMS业务对SIP信令流程的要求 (5)6.1.前转流程 (5)6.1.1.业务需求 (5)6.1.2.流程描述及使用方式 (5)6.2.等待流程 (6)6.2.1.业务需求 (6)6.2.2.流程描述及使用方式 (6)6.3.早媒体协商流程 (7)6.3.1.业务需求 (7)6.3.2.流程描述及使用方式 (7)6.4.REFER流程 (8)6.4.1.业务需求 (8)6.4.2.流程描述及使用方式 (8)流程 (9)6.5.1.业务需求 (9)6.5.2.流程描述及使用方式 (9)6.6.没有媒体成分的媒体协商流程 (10)6.6.1.业务需求 (10)6.6.2.流程描述及使用方式 (10)7. CM-IMS业务对SIP协议的扩展原则 (10)8. 编制历史 (11)前言本标准依据IETF、3GPP以及ITU-T制定的相关标准，结合有关国内标准和中国移动相关企业标准，基于中国移动CM-IMS总体技术要求和实际需求而拟定，充分考虑了网络的平滑演进能力，为中国移动CM-IMS的技术试验、网络建设和运行维护提供技术依据。

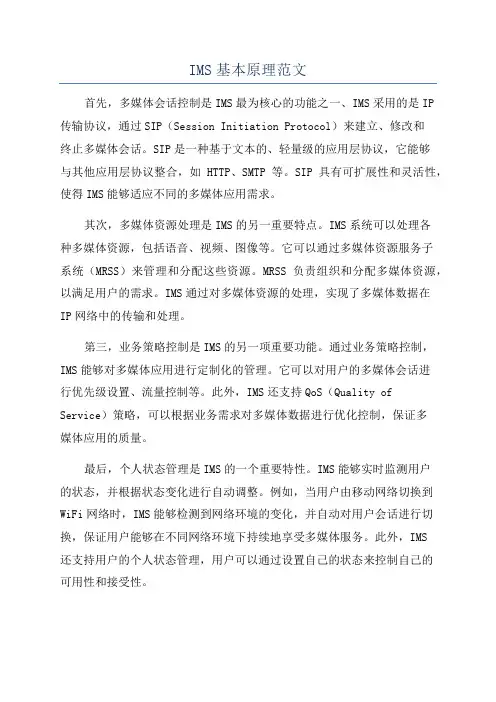

IMS基本原理范文首先，多媒体会话控制是IMS最为核心的功能之一、IMS采用的是IP传输协议，通过SIP（Session Initiation Protocol）来建立、修改和终止多媒体会话。

SIP是一种基于文本的、轻量级的应用层协议，它能够与其他应用层协议整合，如HTTP、SMTP等。

SIP具有可扩展性和灵活性，使得IMS能够适应不同的多媒体应用需求。

其次，多媒体资源处理是IMS的另一重要特点。

IMS系统可以处理各种多媒体资源，包括语音、视频、图像等。

它可以通过多媒体资源服务子系统（MRSS）来管理和分配这些资源。

MRSS负责组织和分配多媒体资源，以满足用户的需求。

IMS通过对多媒体资源的处理，实现了多媒体数据在IP网络中的传输和处理。

第三，业务策略控制是IMS的另一项重要功能。

通过业务策略控制，IMS能够对多媒体应用进行定制化的管理。

它可以对用户的多媒体会话进行优先级设置、流量控制等。

此外，IMS还支持QoS（Quality of Service）策略，可以根据业务需求对多媒体数据进行优化控制，保证多媒体应用的质量。

最后，个人状态管理是IMS的一个重要特性。

IMS能够实时监测用户的状态，并根据状态变化进行自动调整。

例如，当用户由移动网络切换到WiFi网络时，IMS能够检测到网络环境的变化，并自动对用户会话进行切换，保证用户能够在不同网络环境下持续地享受多媒体服务。

此外，IMS还支持用户的个人状态管理，用户可以通过设置自己的状态来控制自己的可用性和接受性。

总的来说，IMS基于IP网络体系结构，通过多媒体会话控制、多媒体资源处理、业务策略控制和个人状态管理等机制，实现了多种多媒体应用的统一管理和交互。

它的主要优势是灵活性、可扩展性和互操作性，能够满足不同用户和不同网络环境下的多媒体需求。

正因为如此，IMS在现代通信领域得到了广泛的应用。

中国移动通信企业标准QB-C-018.1-2011中国移动C M-I M S会话初始协议（S I P）技术规范第一部分：S I P的总体要求C M-I M S S p e c i f i c a t i o n s o f S e s s i o nI n i t i a t i o n P r o t o c o l(S I P)P a r t1:C o m m o nR e q u i r e m e n t o f S I P版本号：1.0.02011-7-27发布2011-7-27实施中国移动通信集团公司发布目录前言 (II)1. 范围 (1)2. 规范性引用文件 (1)3. 术语、定义与缩略语 (1)4. SIP协议概述 (2)4.1. SIP协议简介 (2)4.2. SIP协议功能介绍 (3)5. SIP协议结构 (3)5.1. SIP分层架构 (3)5.2. SIP使用的传输协议 (4)5.3. SIP协议中的逻辑实体 (4)5.3.1. UA (4)5.3.2. Proxy (5)5.3.3. B2BUA (5)5.4. 会话、对话和事务 (6)5.5. SIP路由机制 (6)5.5.1. 请求消息的路由 (6)5.5.2. 响应消息的路由 (6)6. SIP协议在CM-IMS中的应用 (6)6.1. CM-IMS体系结构 (6)6.2. SIP协议相关的CM-IMS接口和网元 (8)6.2.1. 接口 (8)6.2.1.1. Gm接口 (8)6.2.1.2. Mw接口 (9)6.2.1.3. ISC接口 (9)6.2.1.4. Ma接口 (9)6.2.1.5. Mi接口 (9)6.2.1.6. Mj接口 (9)6.2.1.7. Mg接口 (9)6.2.1.8. Mx接口 (9)6.2.1.9. Cr接口 (9)6.2.2. 网元 (10)7. SIP的能力集和支持的CM-IMS业务 (10)7.1. 能力集 (10)7.2. SIP协议支持的业务 (11)8. 编制历史 (11)前言本标准依据IETF、3GPP以及ITU-T制定的相关标准，结合有关行业标准和中国移动相关企业标准，基于中国移动CM-IMS总体技术要求而制定，充分考虑了网络的平滑演进能力，为中国移动CM-IMS核心网设备、接入设备及终端设备的研发、引入和运行维护提供技术依据。

济宁E8-C设备SIP协议HG8120开局V3R012C00S005一、默认版本为V3R012C00S005 ，支持IMS语音，不需要升级版本，直接配置即可。

二、 1.登陆设备192.168.1.1用户名telecomadmin，默认密码nE7jA%5m1．登陆到界面后查看状态——设备信息查看版本是否支持。

根据版本信息中CXX判断是否需要升级，如C00,C02，C04等偶数版本，则不需要升级版本，如果是C01等奇数版本则需要升级。

）图中版本为C00，支持IMS电话，无需升级。

三、数据配置1．进入设备后，点击网络——宽带设置，点新建点击右上角的新建，显示如下：在如图，在使能WAN连接打钩，WAN类型为“路由WAN”，服务类型为“VOIP”，写入对应的VLAN ID（由数据统一规划，不同的OLT 的VLAN不同，OLT上需要手工添加SERVICE PORT），802.1优先级为6，获取IP方式为DHCP，附各OLT VLAN规划：一般需要数据人员在OLT上配置service port数据，如果配置完WAN 配置获取不到地址，联系数据人员，上报PON口分光器信息或SN号，在OLT上制作service port数据。

配置如图：地址和连接状态，确认是否连接。

2．配置sip接口点击设备中的应用——宽带电话配置，填写主用服务器地址，不同区县地址不同，见表格：（表格需要的留言给我）主用和备用端口号都为5060，归属域名均为（这个参数不分区县），本地端口填写5060，树图填写x.S|x.#|1[3-9]xxxxxxxxx|01xxxxxxxxxx匹配模式为“最小匹配”信令端口和媒体端口选择对应的VLAN，点击应用保存。

在用户基本参数中：点击新建，在使能用户中打钩，注册用户名：+86537（电话号码）鉴权用户名：+86537（电话号码）@密码：密码是自动生成，一定注意保存工单，让用户做好保存，因为后台无法查看密码，注意！！！以免以后更换设备或者重新配置数据因密码丢失无法配置！！在状态——宽带语音信息可以看到电话注册状态：3．传真等高级配置（一般情况下不用配置，但是来显的参数必须配置）在应用——宽带电话设置里——宽带电话高级参数里，profile参数需要进行以下修改，否则来显可能会显示86537+电话号码：3=369=1134=1174=1点击应用保存。

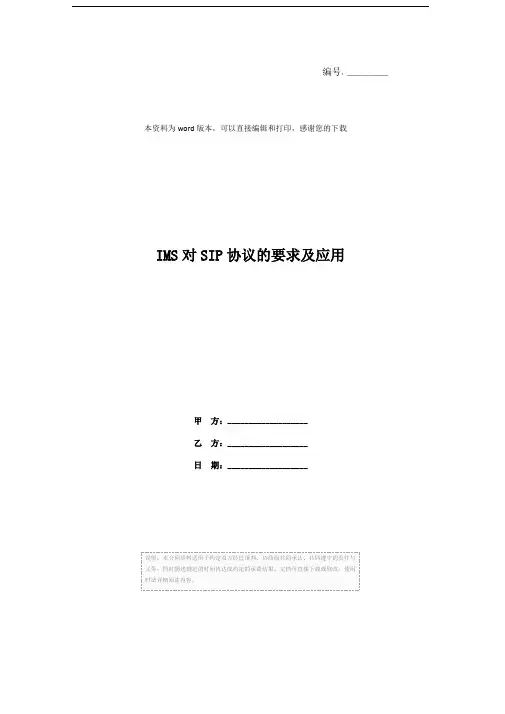

编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载IMS对SIP协议的要求及应用甲方：___________________乙方：___________________日期：___________________2007年7月25日09:14 中国联通网站作者：电信快报李丽张顺颐1、IMS和SIP协议简单介绍IP多媒体核心子系统(IMS)是第三代移动通信合作伙伴项目(3GPP)提出的支持IP多媒体业务的子系统，它的显著特点是采用了会话发起协议(SIP),通信与接入方式无关，可以提供多种媒体业务，控制功能与承载能力分离、呼叫与会话分离、应用与服务分离、业务与网络分离、移动网与互联网业务融合。

IMS顺应了通信网络融合发展的趋势。

SIP是基于因特网两个最成功的服务Web和E-mail进行设计的。

借鉴了Internet 的标准和协议设计思想，坚持简洁、开放和可扩展、可重用性的原则，为组建多媒体通信网络、提供多媒体业务提供了一种可以将简单的应用结合到复杂的服务中去的方法。

SIP通过一种便捷的方式来建立和控制各种类型的点到点媒体会话。

和Internet协议类似，它采用的是一种模块化结构，请求/应答模式，基于文本方式，因此使用非常简单灵活，升级、扩展方便。

SIP由SIP基本协议和一系列针对移动业务的SIP扩展组成。

SIP基本协议由因特网工程任务组(IETF)请求说明文档(RFC)3261定义，SIP扩展则由一系列RFC文档组成，主要包括RFC3455 RFC3311、RFC3262 RFC3325 等20多个文档。

2、IMS中的SIP协议由于SIP的灵活性，使得3GPP在R5中采用了SIP作为会话控制协议来设计IMS。

3GP股有定义一个新的SIP协议，而只是以某种方式使用IETF定义的SIP。

因此，在公用移动网中的诸如低带宽、漫游、安全需求、服务质量(QoS)和计费管制等特定需求，对SIP也都会有特定要求。

IMS网络消息及业务管理知识技术要求IMS（IP Multimedia Subsystem）是一种基于IP技术的多媒体服务架构，它提供了一种统一的框架，用于支持各种多媒体业务，比如语音、视频、短信和数据业务等。

IMS网络消息及业务管理是对IMS网络中的消息和业务进行管理和调度的过程，在IMS网络中，消息和业务的管理需要满足一定的技术要求。

本文将从多媒体会话控制、用户订阅和身份认证、安全性和QoS保证等方面介绍IMS网络消息及业务管理的技术要求。

首先，多媒体会话控制是IMS网络中的核心功能之一，它要求能够支持多媒体会话的发起、终止和转接等操作。

在实现多媒体会话控制时，需要满足以下技术要求：1. SIP协议支持：SIP（Session Initiation Protocol）是IMS网络中的会话控制协议，它负责建立、维护和终止多媒体会话。

因此，IMS网络消息及业务管理需要支持SIP协议，并能够进行SIP消息的解析和处理。

2. 会话状态管理：IMS网络中的会话状态管理是指对多媒体会话的状态进行管理，比如会话的建立、变更和终止等。

这需要通过记录会话的状态信息，并对会话进行状态转换和控制。

3. 会话鉴权与授权：IMS网络中的多媒体会话需要进行鉴权和授权操作，以保证只有授权的用户能够参与到会话中。

因此，IMS网络消息及业务管理需要支持用户的鉴权和授权机制，并能够对会话进行访问控制。

其次，用户订阅和身份认证是IMS网络中的关键功能，用于管理用户的订阅信息和身份认证过程。

在实现用户订阅和身份认证时，需要满足以下技术要求：1. 用户信息管理：IMS网络消息及业务管理需要支持用户信息的管理，包括用户的注册、注销和配置等操作。

用户信息管理还需要支持用户的个人信息维护和订阅信息的管理。

2. 身份认证机制：IMS网络中的用户身份认证是指对用户的身份进行验证和确认。

身份认证机制需要支持各种身份验证方式，比如密码、数字证书和生物特征等。

IMS和SIP介绍一、IMS简介IMS是一种以IP为基础的多媒体通信体系结构，它提供了一个开放的、灵活的、可扩展的平台，用于实现语音、视频、数据等多媒体业务的互通和互操作。

IMS的架构采用了客户端/服务器模式，支持各种网络接入技术，如2G、3G、4G、Wi-Fi等。

IMS的主要特点有：1.多媒体业务融合：IMS支持语音、视频、消息、数据等多种业务类型的融合，用户可以通过同一个终端设备进行多种业务通信。

3.服务与应用的鉴权和计费：IMS提供了鉴权和计费的功能，使得服务提供商可以向用户收费，并根据用户的需求进行相应的鉴权。

4.可扩展性和灵活性：IMS的架构设计允许新增服务和应用，同时也支持不同供应商的设备和平台的集成，实现了系统的可扩展性和灵活性。

二、SIP简介SIP是一种基于文本的通信协议，用于建立、修改和终止多媒体会话，并支持在IP网络中传输多媒体数据。

SIP是一个开放的标准，可以与其他网络和通信协议集成，例如HTTP、POP3等。

SIP的主要特点有：1.建立会话：SIP提供了建立会话的机制，可以通过SIP消息与其他终端进行通信，从而建立语音、视频等多媒体会话。

2.会话管理：SIP可以对会话进行管理，包括修改、转移、终止等操作，从而实现会话的灵活控制。

3.位置服务：SIP支持用户位置服务，通过Domain Name System (DNS) 来查找终端设备的位置信息，从而实现对用户的呼叫和服务的定位。

4.用户鉴权和计费：SIP提供了鉴权和计费的功能，使得服务提供商可以向用户收费，并根据用户的需求进行相应的鉴权。

三、IMS和SIP的关系IMS和SIP之间有着密切的关系，可以说IMS是建立在SIP之上的。

IMS使用SIP作为信令协议，通过SIP进行会话的建立和管理，同时采用了SIP的扩展，实现了更多的功能和服务。

IMS同时还支持其他传输协议，如HTTP，以提供更广泛的互联互通能力。

IMS与SIP在实际应用中的配合主要有以下几个方面：1.会话控制：IMS使用SIP协议进行会话的建立和终止，SIP提供了丰富的会话控制能力，使得用户可以根据需求自由地建立、修改和终止会话。

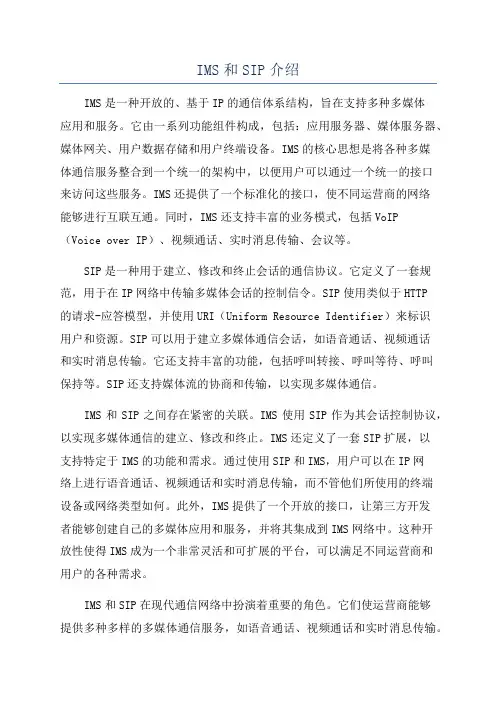

IMS和SIP介绍IMS是一种开放的、基于IP的通信体系结构，旨在支持多种多媒体应用和服务。

它由一系列功能组件构成，包括：应用服务器、媒体服务器、媒体网关、用户数据存储和用户终端设备。

IMS的核心思想是将各种多媒体通信服务整合到一个统一的架构中，以便用户可以通过一个统一的接口来访问这些服务。

IMS还提供了一个标准化的接口，使不同运营商的网络能够进行互联互通。

同时，IMS还支持丰富的业务模式，包括VoIP（Voice over IP）、视频通话、实时消息传输、会议等。

SIP是一种用于建立、修改和终止会话的通信协议。

它定义了一套规范，用于在IP网络中传输多媒体会话的控制信令。

SIP使用类似于HTTP的请求-应答模型，并使用URI（Uniform Resource Identifier）来标识用户和资源。

SIP可以用于建立多媒体通信会话，如语音通话、视频通话和实时消息传输。

它还支持丰富的功能，包括呼叫转接、呼叫等待、呼叫保持等。

SIP还支持媒体流的协商和传输，以实现多媒体通信。

IMS和SIP之间存在紧密的关联。

IMS使用SIP作为其会话控制协议，以实现多媒体通信的建立、修改和终止。

IMS还定义了一套SIP扩展，以支持特定于IMS的功能和需求。

通过使用SIP和IMS，用户可以在IP网络上进行语音通话、视频通话和实时消息传输，而不管他们所使用的终端设备或网络类型如何。

此外，IMS提供了一个开放的接口，让第三方开发者能够创建自己的多媒体应用和服务，并将其集成到IMS网络中。

这种开放性使得IMS成为一个非常灵活和可扩展的平台，可以满足不同运营商和用户的各种需求。

IMS和SIP在现代通信网络中扮演着重要的角色。

它们使运营商能够提供多种多样的多媒体通信服务，如语音通话、视频通话和实时消息传输。

它们也为第三方开发者提供了一个平台，可以创建自己的多媒体应用和服务，并将其集成到IMS网络中。

通过使用IMS和SIP，用户可以在任何地点、任何时间使用各种设备进行多媒体通信。
