201209学期建筑结构检测鉴定与加固作业4

南昌大学★建筑工程学院《建筑结构检测、鉴定与加固》作业答案廖小建老师教●简述建筑结构检测、鉴定和加固的原因1）设计错误、施工质量、不当使用。

2）恶劣环境中长期使用，材料性能恶化，物理化学生物作用 3）结构使用要求的变化。

●回弹法测试的原理及砼碳化深度的测定？原理：表面强度与抗压强度相关性，锤击吸能原理，回弹值越高砼吸能差，抗压强度高。

测定：在选定的砼检测处开孔，并用皮老虎清孔，向孔内喷1%浓度的酚酞试液测试，未碳化的为红色，已碳化的不变色，之后测量变色砼前缘至构件表面的垂直距离即砼碳化深度。

●简述梁的正截面破坏特征及加固方法？1）破坏特征：适筋梁：受拉区裂缝，钢筋屈服，砼压碎。

少筋梁：受拉区裂缝宽，钢筋屈服延长、拉断，砼梁脆断。

超筋梁：受拉区无裂缝，钢筋未屈服，砼压碎。

加固方法：少筋梁—拉区加钢筋；适筋梁—裂缝宽度与钢筋应力呈线性关系σs=M/(0.87ho*AS)增大截面，改变受力体系，预应力加固；超筋梁—加大受压区截面，增设支点●建筑地基基础的加固方法？1）托换加固 2）补强注浆3）加大基础地面法4）已有基础加深法5）桩式托换法6）锚杆静压法7）坑式静压法8）树根桩法9）石灰桩10）注浆加固11）其他：高压喷射注浆法、深层搅拌法、灰土挤密法、碱液法等。

●简述化学植筋的工艺流程和破坏形式？工艺：钻孔→孔洞处理→钢筋表面处理→配胶→灌胶→插筋→钢筋固定养护破坏形式：1)植筋钢材被拉断、剪坏或拉剪组合破坏2）基材破坏 3）拔出破坏●建筑结构加固与改造工作程序？检测→可靠性鉴定→选择加固方案→加固设计→施工组织设计→施工→验收●建筑结构的加固(改造)应遵守哪些原则？1）机构总体效应原则2）先鉴定后加固3）材料选用和取值--强度：如原结构材料和性能与原设计一致，按原设计取值，当原材结构无材料强度资料时，可通过实测评定材料强度等级，在按现行规范取值。

要求：钢材II级或III级，水泥普通硅酸盐水泥42.5#以上含42.5#，砼强度等级提高一级，上部结构不低于C20级，不加粉煤灰、火山灰、炉渣、矿渣等。

建筑结构检测与加固方法1. 引言1.1 建筑结构检测与加固方法的重要性建筑结构检测与加固方法对于建筑安全和人员生命财产的保障至关重要。

随着城市化进程的加速和建筑结构的老化，建筑结构的安全性面临着越来越大的挑战。

及早进行建筑结构的检测和加固显得至关重要。

通过定期检测建筑结构的稳定性和安全性，可以及时发现潜在的问题并采取有效的措施进行加固，从而防止意外事件的发生。

建筑结构的加固工作不仅可以延长建筑的使用寿命，还可以提高建筑的抗震能力和抗风能力，确保建筑在各种自然灾害面前都能够安全稳固地立住。

建筑结构检测与加固方法的重要性不容忽视，对于建筑行业的发展和人民生活的安全有着重要的意义。

1.2 当前建筑结构安全面临的挑战当前建筑结构面临着诸多挑战，主要包括以下几个方面：随着城市化进程加快和人口增长，建筑结构的数量和规模不断增加，而许多老旧建筑由于年久失修、设计不合理或者使用不当等原因存在安全隐患，给城市居民的生命财产安全带来潜在风险。

自然灾害如地震、风暴等频发，加剧了建筑结构的受损程度，尤其是在一些地质条件较为复杂或者地震频发的地区，建筑结构的安全性面临更大的挑战。

近年来恶劣的气候变化和环境污染对建筑结构的影响逐渐凸显，例如酸雨、高温、酷寒等气候极端事件对建筑材料的破坏加剧了建筑结构的老化速度，加剧了建筑结构的脆弱性。

人为因素例如建筑施工质量、设计标准、维护管理等方面的不足也给建筑结构的安全带来挑战。

当前建筑结构安全的挑战需要通过加强建筑结构检测与加固工作来提高建筑结构的安全性，减少事故发生的可能性。

2. 正文2.1 非破坏性检测技术在建筑结构检测中的应用非破坏性检测技术在建筑结构检测中扮演着重要的角色。

传统的结构检测方法通常需要对建筑结构进行破坏性的检测，这不仅费时费力，而且会对建筑结构造成二次伤害。

而非破坏性检测技术能够通过声波、热像仪、超声波等技术手段，对建筑结构的各种性能进行全面、准确的检测，同时不会对建筑结构造成任何损害。

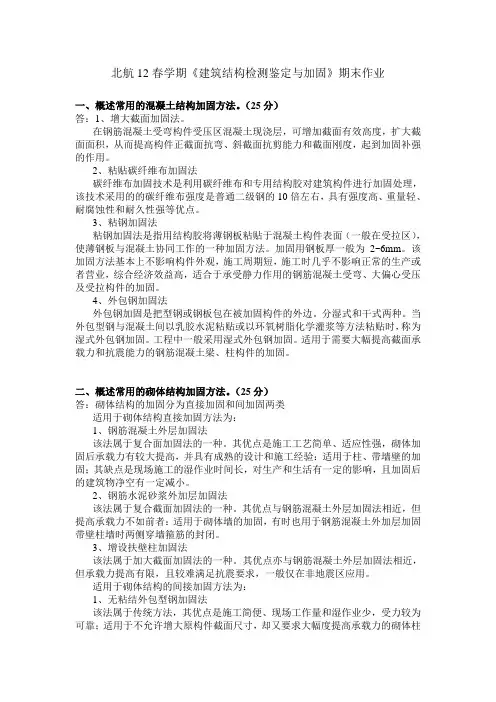

北航12春学期《建筑结构检测鉴定与加固》期末作业一、概述常用的混凝土结构加固方法。

（25分）答：1、增大截面加固法。

在钢筋混凝土受弯构件受压区混凝土现浇层，可增加截面有效高度，扩大截面面积，从而提高构件正截面抗弯、斜截面抗剪能力和截面刚度，起到加固补强的作用。

2、粘贴碳纤维布加固法碳纤维布加固技术是利用碳纤维布和专用结构胶对建筑构件进行加固处理，该技术采用的的碳纤维布强度是普通二级钢的10倍左右，具有强度高、重量轻、耐腐蚀性和耐久性强等优点。

3、粘钢加固法粘钢加固法是指用结构胶将薄钢板粘贴于混凝土构件表面（一般在受拉区），使薄钢板与混凝土协同工作的一种加固方法。

加固用钢板厚一般为2~6mm。

该加固方法基本上不影响构件外观，施工周期短，施工时几乎不影响正常的生产或者营业，综合经济效益高，适合于承受静力作用的钢筋混凝土受弯、大偏心受压及受拉构件的加固。

4、外包钢加固法外包钢加固是把型钢或钢板包在被加固构件的外边。

分湿式和干式两种。

当外包型钢与混凝土间以乳胶水泥粘贴或以环氧树脂化学灌浆等方法粘贴时，称为湿式外包钢加固。

工程中一般采用湿式外包钢加固。

适用于需要大幅提高截面承载力和抗震能力的钢筋混凝土梁、柱构件的加固。

二、概述常用的砌体结构加固方法。

（25分）答：砌体结构的加固分为直接加固和间加固两类适用于砌体结构直接加固方法为：1、钢筋混凝土外层加固法该法属于复合面加固法的一种。

其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验：适用于柱、带墙壁的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定减小。

2、钢筋水泥砂浆外加层加固法该法属于复合截面加固法的一种。

其优点与钢筋混凝土外层加固法相近，但提高承载力不如前者：适用于砌体墙的加固，有时也用于钢筋混凝土外加层加固带壁柱墙时两侧穿墙箍筋的封闭。

3、增设扶壁柱加固法该法属于加大截面加固法的一种。

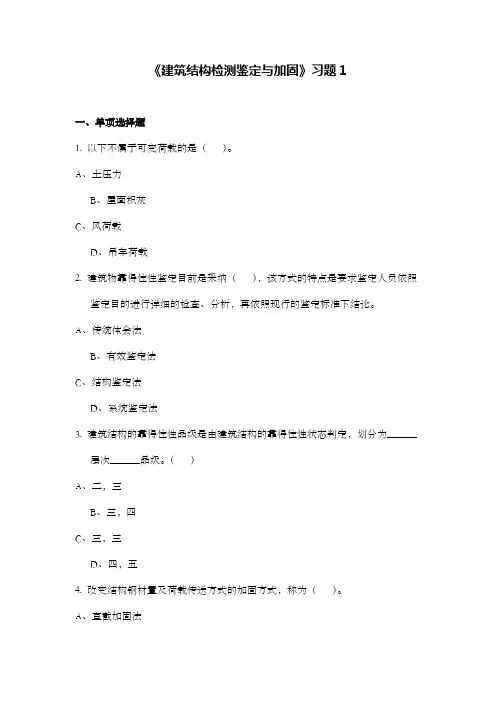

《建筑结构检测鉴定与加固》习题1一、单项选择题1. 以下不属于可变荷载的是（）。

A、土压力B、屋面积灰C、风荷载D、吊车荷载2. 建筑物靠得住性鉴定目前是采纳（），该方式的特点是要求鉴定人员依照鉴定目的进行详细的检查、分析，再依照现行的鉴定标准下结论。

A、传统体会法B、有效鉴定法C、结构鉴定法D、系统鉴定法3. 建筑结构的靠得住性品级是由建筑结构的靠得住性状态判定，划分为______层次______品级。

（）A、二，三B、三，四C、三，三D、四，五4. 改变结构钢材置及荷载传送方式的加固方式，称为（）。

A、直截加固法B、改变荷载传送加固法C、外套结构加固法D、增大截面法5. 预应力筋加固时，张拉量中需要考虑的不同于一般后张法预应力筋的地方是（）。

A、锚具变形B、预应力筋回缩C、裂痕闭合引发缩短变形D、预应力引发钢筋伸长6. 对受拉区加厚并加配筋的情形，验算正截面承载能力时，其所增纵向钢筋的抗拉强度设计值应乘以（）的强度利用系数。

A、B、0.9C、D、7. 在混凝土柱加固施工时，原柱的负荷宜操纵在极限承载力的（）。

A、B、0.5C、D、8.以下哪一种缝应将建筑物从屋顶到基础全数分开？（）A、伸缩缝B、防震缝C、施工缝D、沉降缝9.以下不属于增补筋与原梁之间的连接方式的是（）。

A、全焊接法B、半焊接法C、粘结法D、机械连接法10.建筑物靠得住性鉴定目前是采纳（），该方式的特点是要求鉴定人员依照鉴定目的进行详细的检查、分析，再依照现行的鉴定标准下结论。

A、传统体会法B、有效鉴定法C、结构鉴定法D、系统鉴定法11.在对大偏心受压柱进行承载力计算和校核时，显现的距离e指的是（）。

A、轴向力作用点到受拉钢筋合力点的距离B、轴向力作用点到受压钢筋合力点的距离C、受压钢筋到受压边缘的距离D、受拉钢筋到受压边缘的距离12.粘贴钢板加固法中，钢板可否有效地参与原梁的工作，起到加固成效，要紧取决于（）。

A、粘贴钢板的强度B、原梁混凝土的抗压强度C、钢板和混凝土之间胶黏剂的强度D、混凝土的抗拉强度二、多项选择题1. 以下情形需要对建筑进行鉴定和加固的是（）。

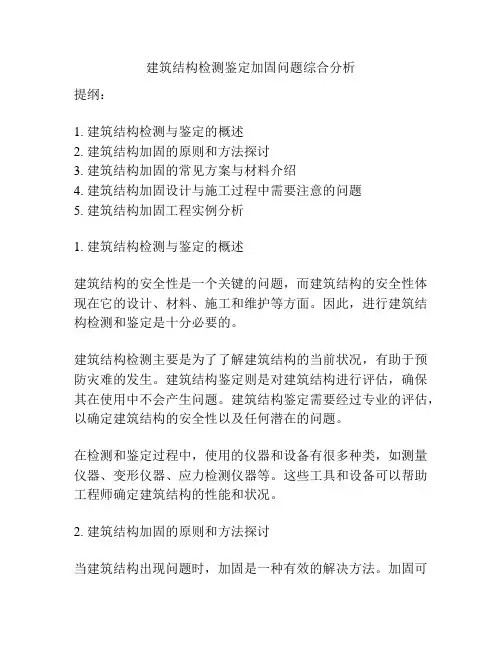

建筑结构检测鉴定加固问题综合分析提纲：1. 建筑结构检测与鉴定的概述2. 建筑结构加固的原则和方法探讨3. 建筑结构加固的常见方案与材料介绍4. 建筑结构加固设计与施工过程中需要注意的问题5. 建筑结构加固工程实例分析1. 建筑结构检测与鉴定的概述建筑结构的安全性是一个关键的问题，而建筑结构的安全性体现在它的设计、材料、施工和维护等方面。

因此，进行建筑结构检测和鉴定是十分必要的。

建筑结构检测主要是为了了解建筑结构的当前状况，有助于预防灾难的发生。

建筑结构鉴定则是对建筑结构进行评估，确保其在使用中不会产生问题。

建筑结构鉴定需要经过专业的评估，以确定建筑结构的安全性以及任何潜在的问题。

在检测和鉴定过程中，使用的仪器和设备有很多种类，如测量仪器、变形仪器、应力检测仪器等。

这些工具和设备可以帮助工程师确定建筑结构的性能和状况。

2. 建筑结构加固的原则和方法探讨当建筑结构出现问题时，加固是一种有效的解决方法。

加固可以提高建筑结构的安全性和稳定性。

建筑结构加固需要遵循以下原则：（1）保留原有结构的力学特性在加固过程中，应保留原有的建筑结构的力学特性，尽量不改变原有结构的受力状态，以保证加固后的建筑结构安全可靠。

（2）选择合适的加固方案根据建筑结构的情况和加固的需求，选择合适的加固方案。

常见的加固方案有加筋、切割、封堵、混凝土填充等。

（3）选择合适的加固材料选择合适的材料进行加固，如钢筋、钢板、碳纤维、玻璃纤维等。

3. 建筑结构加固的常见方案与材料介绍（1）加筋加筋是在原有的钢筋混凝土结构中添加新的钢筋。

在加筋过程中，应该根据结构的不同部位选择不同的加筋方式，如横向加筋、纵向加筋和环向加筋等。

（2）切割切割是在建筑结构中进行切割，以消除不良应力，提高结构稳定性。

切割割面需要光滑，切口中间不能有缺口或裂痕。

（3）封堵封堵是针对裂缝和空洞等问题进行修补，填充材料应该粘合牢固、具有较强的耐水、耐久性能。

（4）混凝土填充混凝土填充可以增强结构的承载力和抗震性能，填充前应进行现场检测确保混凝土的强度达到设计标准。

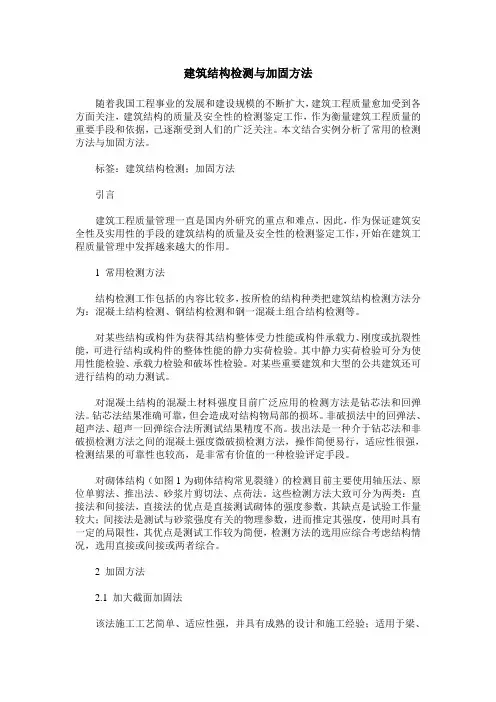

建筑结构检测与加固方法随着我国工程事业的发展和建设规模的不断扩大，建筑工程质量愈加受到各方面关注，建筑结构的质量及安全性的检测鉴定工作，作为衡量建筑工程质量的重要手段和依据，己逐渐受到人们的广泛关注。

本文结合实例分析了常用的检测方法与加固方法。

标签：建筑结构检测；加固方法引言建筑工程质量管理一直是国内外研究的重点和难点，因此，作为保证建筑安全性及实用性的手段的建筑结构的质量及安全性的检测鉴定工作，开始在建筑工程质量管理中发挥越来越大的作用。

1 常用检测方法结构检测工作包括的内容比较多，按所检的结构种类把建筑结构检测方法分为：混凝土结构检测、钢结构检测和钢一混凝土组合结构检测等。

对某些结构或构件为获得其结构整体受力性能或构件承载力、刚度或抗裂性能，可进行结构或构件的整体性能的静力实荷检验。

其中静力实荷检验可分为使用性能检验、承载力检验和破坏性检验。

对某些重要建筑和大型的公共建筑还可进行结构的动力测试。

对混凝土结构的混凝土材料强度目前广泛应用的检测方法是钻芯法和回弹法。

钻芯法结果准确可靠，但会造成对结构物局部的损坏。

非破损法中的回弹法、超声法、超声一回弹综合法所测试结果精度不高。

拔出法是一种介于钻芯法和非破损检测方法之间的混凝土强度微破损检测方法，操作简便易行，适应性很强，检测结果的可靠性也较高，是非常有价值的一种检验评定手段。

对砌体结构（如图1为砌体结构常见裂缝）的检测目前主要使用轴压法、原位单剪法、推出法、砂浆片剪切法、点荷法。

这些检测方法大致可分为两类：直接法和间接法，直接法的优点是直接测试砌体的强度参数，其缺点是试验工作量较大；间接法是测试与砂浆强度有关的物理参数，进而推定其强度，使用时具有一定的局限性，其优点是测试工作较为简便，检测方法的选用应综合考虑结构情况，选用直接或间接或两者综合。

2 加固方法2.1 加大截面加固法该法施工工艺简单、适应性强，并具有成熟的设计和施工经验；适用于梁、板、柱、墙和一般构造物的混凝土的加固；但现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。

1.工程结构检测：通过一定的设备，应用一定的技术，采集一定的数据，把所采集的数据按照一定的程序通过一定的方法进行处理，从而得到所检对象的某些特征值的过程。

2.地球物理勘探（物探）：通过研究和观测各种地球物理场的变化来探测地层岩性、地质构造等地质条件。

3.超声回弹综合法：采用超声仪和回弹仪，在同一测区分别测量声速值及回弹值，然后根据所建立的测强公式推算该区混凝土强度的一种方法。

4.迫降法：经过人为措施迫使倾斜结构物的较高侧下沉。

5.点荷法：通过对砌筑砂浆层试件施加集中的点式荷载，测定试样所能承受的点荷值，结合考虑试件的尺寸，计算出砂浆的立方体强度。

6.工程结构加固：根据检测结果，按照一定的技术要求，采取相应的技术措施来增加结构可靠性的过程。

7.回弹测强曲线：通过一系列大量试验所建立的回弹值与混凝土强度之间的关系曲线。

8.外部粘钢加固法：用结构胶将薄钢板粘贴于混凝土构件表面（一般在受拉区），使薄钢板与混凝土协同工作的一种加固方法。

9.荷载试验：指对桥梁按照不同情况进行布置荷载，用来测试桥梁的各种反应（如应变、挠度、频率）来判断桥梁承载能力的过程。

10.射钉法：用射钉枪将射钉射入墙体的灰缝中，根据射钉的射入量推定砂浆的强度。

1.PPIS循环中的I是指（ B ）阶段。

A、准备B、实施C、计划D、总结2.桩径1200mm的混凝土灌注桩在声波透射检测中应当埋设（ B ）个声测管。

A、2B、3C、4D、53.地基勘探的方式不包括（ D ）。

A、钻探B、坑探C、地球物理勘探D、井探4.桩基础检测静载试验不包括（ A ）。

A、单桩水平抗拔静载试验B、单桩水平静载试验C、单桩竖向抗拔静载试验D、单桩竖向抗压静载试验5.回弹法检测混凝土抗压强度，被测混凝土龄期应为（ C ）A、14~1000天B、28~1100天C、14~1100天D、30~1100天6.木材的物理力学性质指标不包括（ D ）。

A、木材顺纹抗压强度B、木材顺纹抗剪强度C、木材顺纹抗拉强度D、木材顺纹抗扭强度7.著名的结构物倾斜实例不包括（ A ）。

某办公楼火灾后的检测、加固方案1工程案例1.概1述1.1基.本1情况某办公楼为现浇混凝土框架结构,20年0建2成并投入使用。

该楼房建筑平面为矩形。

建筑总长度为某商业办公楼二层平面示意图为m总建筑面积约m二层平面。

主楼层数层层高一层为m二至四层为m五、六层为m主楼高度为m。

一至四层为大开间式办公。

五、六层为办公休息室建筑总高度为m。

原设计混凝土强度等级底部两层柱为C其余均为C2基础为钢筋混凝土预应力管桩基础。

该楼二层于年某日凌晨：分发生火灾火灾开始于该楼层中部然后迅速蔓延至全楼层两边部分余并将部分玻璃和铝合金窗熔化余但并未引起三楼室内燃烧余大火燃烧时间为min。

燃烧物主要为木家具、纸皮等。

消防采用高压喷水灭火。

现场情况调查二层多数木家具、木门烧毁。

大部分窗户玻璃脱落余玻璃烧熔板结余铝合金窗框部分烧毁。

金属制品（吊扇、电缆桥架、消防箱外框、消防水管等）弯曲变形。

1.1设.备2损毁情况其余楼层室内未过火余仅楼梯间局部有烟熏痕迹余木门窗、木家具及办公设备等基本完好。

1.1建.筑3结构破坏情况楼板大部分粉刷层脱落余多数楼板板底混凝土脱落、露筋余个别楼板烧穿余部分板跨中有穿透性通长裂缝余对板底混凝土未脱落的混凝土进行钻芯检测余发现钻出的芯样内均出现不同程度的裂缝余大部分芯样无法成型。

二层板面抹灰大面积空鼓余混凝土基本完好。

梁三层多数梁表面混凝土酥松、梁底棱角混凝土脱落、露筋见图余大部分梁跨中有多道裂缝余梁侧面烧酥程度较底部轻余但出现大面积龟裂和裂缝余剥开裂缝发现余少数裂缝深入梁核心混凝土。

梁底棱角混凝土脱落、露筋二层梁基本完好,未见明显异常现象。

柱二层柱中上部粉刷层基本脱落,柱表面混凝土酥松,棱角混凝土脱落。

多数柱钢筋外露。

柱底部混凝土烧伤较轻。

由于三层楼盖火烧严重,楼盖膨胀,因此二、三层柱相应倾斜,其中二层较严重,最大倾斜率为％。

,、三层填充墙体均出现与三层楼盖膨胀相对应的斜裂缝。

2.原因分析因为火灾发生在凌晨，扑救不够及时，导致建筑物烧毁比较严重。

建筑结构检测与加固方法前言：随着建筑结构检测、加固的设备的发展，建筑结构的问题也不断地显现出来。

因此在建筑工程检测和加固施工时，应严格按照规范要求进行，不断发展和创新建筑结构的检测、加固方法，并对其进行灵活地运用，重视对加固施工的监测，从而提高施工质量和确保施工安全。

1 建筑结构检测方法建筑结构检测方法可分为混凝土结构检测、钢结构检测以及砌体结构检测等。

对于检测一些结构或构件的承载力、刚度以及抗裂性能，可以通过静力实荷检验，而对于重要建筑和大型的公共建筑，还可以采用结构的动力测试。

静力实荷检验包括了使用性能检验、承载力检验和破坏性检验这三种，其中，使用性能的检验是用来验证结构或构件在特定荷的作用下没有过大的变形和损伤，还能符合正常使用要求；承载力检验主要用于验证结构或构件的设计承载力；而破坏性检验主要用于确定结构或模型的实际承载力。

对于不同测重点的检测，需要采用不同的检测方法，即每一种检测方法都有着自身的针对性，下面将叙述几种典型的建筑结构检测方法：1.1 混凝土结构检测在建筑结构检测中最重要的就是对混凝土的检测，那么在混凝土中所用的检测方法有：钻芯法和回弹法等等，钻芯法的作用就是对混凝土中的钻取芯样进行抗压的检测，检测出来的准确性比较高，但是在这其中也不存在着一定的不足，会让建筑物其中的一部分出现破坏的现象，对大范围的建筑区域不能进行检测。

所以为了减少建筑物中出现破坏的现象，就需要继续运用其他的方法来进行检测，从而降低对建筑物的破坏，例如：需要用到回弹法、超声法，来方便的对大区域混凝土的结构进行检测，虽然不会对建筑造成一些破坏，但是没有较高的准确性。

那么这时候，就需要运用到了一种更新的检测方法，那就是拔出法，这个方法对建筑物的损坏较小，在检测的过程中也具有一定的准确性，因此，拔出法对建筑检测起到了重大的作用。

1.2 钢结构检测对于钢结构而言，其材质较为均匀，因此可以对其强度、塑性以及韧性进行简单的检测，方便易行。
