汽车所用高强钢的分类

汽车用钢的分类和性能要求外覆盖件翼子板、侧围外板、车门外板、发动机罩外板、行李箱盖外板等各暴露部分，因而对表面质量要求高，必须具有抗腐蚀能力；同时应保证强度和刚性的要求，并具有良好的抗凹陷性；再者，要求有良好的成型性，但也应在一定厚度之下，一般使用料厚0.6mm-1.0mm 之间的薄板，且使用表面有涂层的镀锌或锌铁合金钢板。

由于发动机罩、车门、行李箱盖等外板对刚度和成型性有要求，当前多采用BH 烘烤硬化钢、或者DP450 双相钢；一般抗拉强度≥300Mpa，n≥0.21；r≥1.3；δ≥34%；屈强比≤0.61，这样也达到减轻车体重量的效果。

内覆盖件内覆盖件变形复杂，深拉延多，因此对塑性应变比和延伸率要求高，由于变形大，对变形均匀性也要求较高，料厚一般选用0.8mm-1.2mm，n≥0.24；r≥1.5；δ≥42%；屈强比≤0.61，同样也需要具备一定的防腐能力。

功能件载荷甚至冲击，要求有足够的强度和刚度，其中如门柱、窗柱等结构件，抗拉要求在600Mpa，当前多选择双相DP 钢、相变诱导塑性TRIP 等高强度钢，既要保证有好的成型性，也要保证强度要求，门柱内板强度一般选用300Mpa 以，n≥0.24；r≥1.4；δ≥45%。

功能件如门柱、门框、横梁、加强梁等，这类零件需要承受一定的载荷甚至冲击，要求有足够的强度和刚度，其中如门柱、窗柱等结构件，抗拉要求在600Mpa，当前多选择双相DP 钢、相变诱导塑性TRIP 等高强度钢，既要保证有好的成型性，也要保证强度要求，门柱内板强度一般选用300Mpa 以上，n≥0.24；r≥1.4；δ≥45%。

加强板类零件加强板零件一般有三种：1、在一些局部受到集中载荷作用的制件上，增加加强可分担部分载荷，提高该部位的刚度；2、采用具有吸振功能的钢板作为加强，以起到减振作用，保证整车安全性；3、另外一些加强板同时也是结构件，需要腐蚀功能，如挡泥板、下边梁等，其强度要求也高，要求在300Mpa以上，≥0.21；r≥1.3；δ≥34%，屈强比小于0.66。

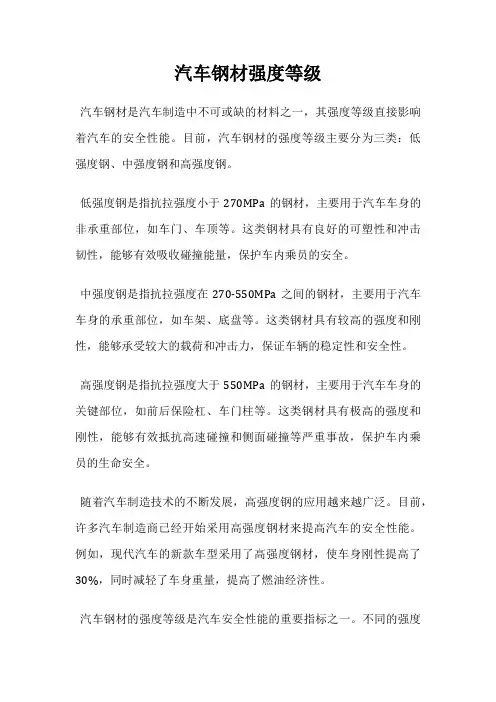

汽车钢材强度等级
汽车钢材是汽车制造中不可或缺的材料之一，其强度等级直接影响着汽车的安全性能。

目前，汽车钢材的强度等级主要分为三类：低强度钢、中强度钢和高强度钢。

低强度钢是指抗拉强度小于270MPa的钢材，主要用于汽车车身的非承重部位，如车门、车顶等。

这类钢材具有良好的可塑性和冲击韧性，能够有效吸收碰撞能量，保护车内乘员的安全。

中强度钢是指抗拉强度在270-550MPa之间的钢材，主要用于汽车车身的承重部位，如车架、底盘等。

这类钢材具有较高的强度和刚性，能够承受较大的载荷和冲击力，保证车辆的稳定性和安全性。

高强度钢是指抗拉强度大于550MPa的钢材，主要用于汽车车身的关键部位，如前后保险杠、车门柱等。

这类钢材具有极高的强度和刚性，能够有效抵抗高速碰撞和侧面碰撞等严重事故，保护车内乘员的生命安全。

随着汽车制造技术的不断发展，高强度钢的应用越来越广泛。

目前，许多汽车制造商已经开始采用高强度钢材来提高汽车的安全性能。

例如，现代汽车的新款车型采用了高强度钢材，使车身刚性提高了30%，同时减轻了车身重量，提高了燃油经济性。

汽车钢材的强度等级是汽车安全性能的重要指标之一。

不同的强度
等级适用于不同的车身部位，能够有效提高汽车的安全性能，保护车内乘员的生命安全。

随着汽车制造技术的不断发展，高强度钢材的应用将会越来越广泛，为汽车行业的发展带来更多的机遇和挑战。

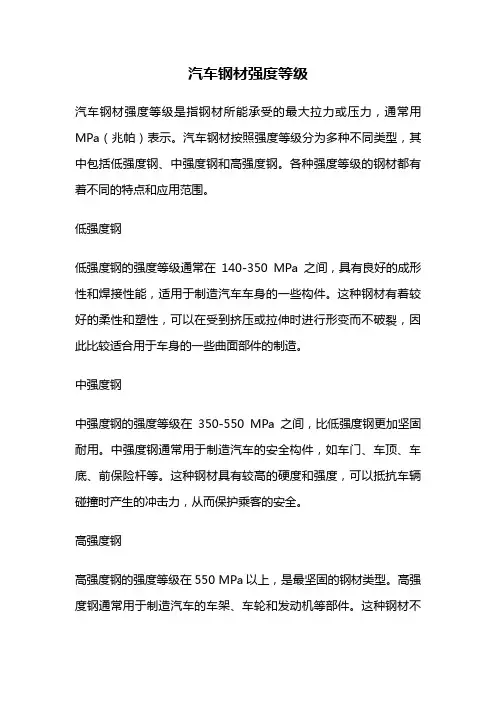

汽车钢材强度等级
汽车钢材强度等级是指钢材所能承受的最大拉力或压力，通常用MPa（兆帕）表示。

汽车钢材按照强度等级分为多种不同类型，其中包括低强度钢、中强度钢和高强度钢。

各种强度等级的钢材都有着不同的特点和应用范围。

低强度钢
低强度钢的强度等级通常在140-350 MPa之间，具有良好的成形性和焊接性能，适用于制造汽车车身的一些构件。

这种钢材有着较好的柔性和塑性，可以在受到挤压或拉伸时进行形变而不破裂，因此比较适合用于车身的一些曲面部件的制造。

中强度钢
中强度钢的强度等级在350-550 MPa之间，比低强度钢更加坚固耐用。

中强度钢通常用于制造汽车的安全构件，如车门、车顶、车底、前保险杆等。

这种钢材具有较高的硬度和强度，可以抵抗车辆碰撞时产生的冲击力，从而保护乘客的安全。

高强度钢
高强度钢的强度等级在550 MPa以上，是最坚固的钢材类型。

高强度钢通常用于制造汽车的车架、车轮和发动机等部件。

这种钢材不
仅具有很高的强度和硬度，而且还具有很好的耐腐蚀性和抗疲劳性能，可以保证汽车的长期使用寿命。

总体来说，不同强度等级的钢材都有着各自的优点和适用范围，汽车制造商需要根据车辆的设计要求和使用环境选择合适的钢材类型。

随着汽车制造技术的不断发展，越来越多的新型钢材被应用于汽车制造中，这些新型钢材不仅具有更好的强度和硬度，而且还可以满足环保和节能的要求，为汽车制造业带来更加美好的未来。

汽车行业常用材料_基础牌号金属材料是汽车行业中使用最广泛的材料之一、其中，钢材是最主要的金属材料，常用的基础牌号有：1.Q345B：广泛应用于车身结构和承载结构，具有强度高、可塑性好的特点。

2.SAPH440：用于汽车车身的高强度钢板，具有良好的成形性能和抗拉强度。

3.DP590：一种高强度双相钢，用于汽车的冲压件和车身结构。

4.HC340LA：一种高强度低合金钢，用于汽车主要结构件。

除了钢材，铝材也在汽车行业中得到广泛应用。

常用的铝材基础牌号包括：1.6061-T6：常用于汽车车身构件和底盘零部件，具有良好的强度和可加工性。

2.5052-H32：用于制造车身板件和外装件，具有优良的耐腐蚀性和抗风化性能。

3.6016-T4：一种高强度铝合金，用于汽车车身结构和车顶构件。

4.5754-H22：用于制造车身板和车架的优质铝合金。

塑料材料在汽车行业中的应用越来越广泛，主要用于车内饰件、灯具、仪表板等部件。

常用的塑料材料基础牌号包括：1.PC（聚碳酸酯）：具有优良的耐冲击性和透明性，常用于汽车灯具、仪表板等部件。

2.PP（聚丙烯）：具有良好的韧性和热封性能，常用于汽车内饰件、车身板件等部件。

3.PA（聚酰胺）：具有较高的强度和刚性，常用于汽车零部件的制造。

4.ABS（丙烯腈-丁二烯-苯乙烯共聚物）：具有良好的耐冲击性和成型性，常用于汽车内饰件和外装件。

橡胶材料在汽车行业中主要用于密封件、减震器、轮胎等部位。

常用的橡胶材料基础牌号包括：1.NR（天然橡胶）：具有良好的抗撕裂性和抗磨性，常用于轮胎制造。

2.SBR（苯乙烯-丁二烯橡胶）：具有优良的耐磨损性和耐老化性能，常用于汽车轮胎的花纹层。

3.EPDM（乙烯-丙烯-橡胶）：具有良好的耐候性和耐高温性，适用于密封件和管道等部件。

4.CR（氯丁橡胶）：具有较高的耐油性和耐热性，常用于汽车密封件、橡胶管等。

总之，汽车行业常用的材料种类繁多，上面介绍的只是其中的一部分常用材料的基础牌号，随着汽车工业的发展，材料的种类和性能将会不断创新和改进。

高强度汽车钢卜子华; 徐淑琼【期刊名称】《《科技视界》》【年(卷),期】2019(000)016【总页数】2页(P114-115)【关键词】高强度; 汽车; 钢【作者】卜子华; 徐淑琼【作者单位】临沂大学机械与车辆工程学院山东临沂 276005【正文语种】中文【中图分类】TG335.56; U4660 引言我国的汽车工业目前以加工组装和生产中低档车为主，在国际汽车市场中，难以与高端汽车品牌竞争。

为了顺应国家环保、节能、低碳、安全的时代发展潮流，我国的汽车行业不断地引入先进生产技术并着重研发轻量化高强度钢，打造拥有自主品牌和自主知识产权来提高国际竞争力和出口能力，以改变我国贸易逆差的现状。

本文对现有的高强度钢种进行了简单阐述与简要分析。

1 几种典型的汽车用钢1.1 高强度汽车钢的分类高强度汽车用钢目前可分为三代，第一代先进高诱导塑性钢等；第二代先进高强钢分为TWIP孪晶诱导塑强钢分为FB钢、IF钢、马氏体钢、TRIP相变性钢、L-IP诱导塑性轻钢、SIP剪切带强化钢[1]；第三代先进高强度钢分为TBF贝氏体基相变诱导塑性钢、δ-TRIP钢、纳米贝氏体钢、中锰TRIP钢、Q&P钢等。

先进钢材不断地在现代汽车制造行业更新换代，同时先进超高强度钢的引进不仅会尽可能地减少汽车零件用材，达到汽车轻量化的要求，还可对国民经济、科研领域等发展等产生巨大影响。

为实现这一目标，首选方案是选用乃至研发比强度高的材料，由此可见，我国材料发展面临着诸多严峻挑战。

1.2 普通钢及先进高强钢分类按照国际钢铁协会USL-AB项目，可将钢种按其力学性能进行分类，分为低强钢、高强钢和超高强钢。

超高强钢的抗拉强度Rm(σb)＞700MPa，屈服强度Re(σs)＞550MPa；低强钢的抗拉强度Rm(σb)＜270MPa，屈服强度Re(σs)＜210MPa；高强钢的力学指标介于这两者之间。

其中，低强度钢分为IF钢和软钢；普通高强度钢分为碳锰钢、BH钢、高强度IF钢和HSLA钢等；先进高强度钢（AHSS）包括双相钢、TRIP相变诱发塑性钢、CP钢和马氏体钢（M钢）等[2]。

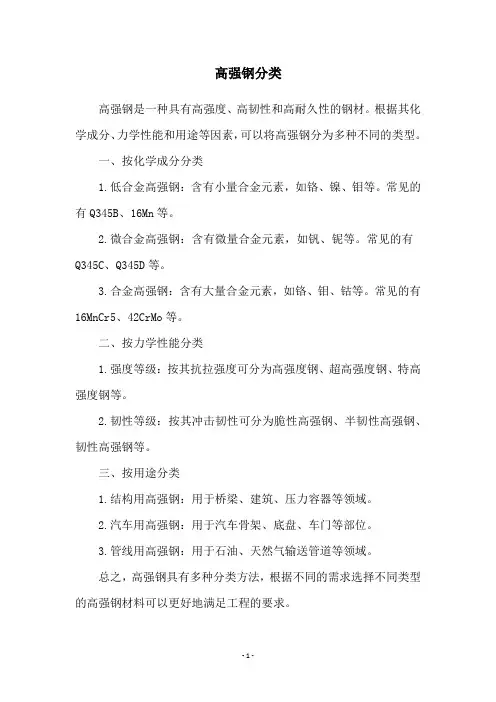

高强钢分类
高强钢是一种具有高强度、高韧性和高耐久性的钢材。

根据其化学成分、力学性能和用途等因素，可以将高强钢分为多种不同的类型。

一、按化学成分分类
1.低合金高强钢：含有小量合金元素，如铬、镍、钼等。

常见的有Q345B、16Mn等。

2.微合金高强钢：含有微量合金元素，如钒、铌等。

常见的有
Q345C、Q345D等。

3.合金高强钢：含有大量合金元素，如铬、钼、钴等。

常见的有16MnCr5、42CrMo等。

二、按力学性能分类
1.强度等级：按其抗拉强度可分为高强度钢、超高强度钢、特高强度钢等。

2.韧性等级：按其冲击韧性可分为脆性高强钢、半韧性高强钢、韧性高强钢等。

三、按用途分类
1.结构用高强钢：用于桥梁、建筑、压力容器等领域。

2.汽车用高强钢：用于汽车骨架、底盘、车门等部位。

3.管线用高强钢：用于石油、天然气输送管道等领域。

总之，高强钢具有多种分类方法，根据不同的需求选择不同类型的高强钢材料可以更好地满足工程的要求。

- 1 -。

超高强度钢的分类
超高强度钢是一种热处理钢，具有极高的强度和硬度，可用于制造高强度零件。

根据其合金元素和热处理方法的不同，超高强度钢可以分为以下几类：
1. 低合金超高强度钢：其合金元素主要为铬、钼、钛等，常用
的热处理方法包括淬火和回火，以及TMCP（控制轧制和温度机械控
制处理）。

2. 高合金超高强度钢：其合金元素主要为钼、钴、钨、铬等，
热处理方法一般为淬火和回火，在加工过程中需要采用高温固溶处理。

3. 马氏体双相钢：其主要合金元素为锰、硅、铬等，具有双相
组织结构，强度和塑性均较高，常用的热处理方法包括淬火和回火、等温淬火等。

4. 颗粒强化钢：利用颗粒的固溶强化作用来提高钢的强度，常
用的颗粒包括碳化物、氮化物、氧化物等，热处理方法一般为淬火和回火。

超高强度钢具有广泛的应用前景，主要用于航空航天、汽车、造船、桥梁等领域。

不同类型的超高强度钢根据其特点和应用需求，可以选择不同的热处理方法和合金元素组成。

- 1 -。

汽车钢板的性能要求及钢板种类汽车钢板是用于汽车制造的重要材料之一，其性能要求及种类的选择直接关系到汽车的质量和性能。

下面将对汽车钢板的性能要求及种类进行详细阐述。

1.抗拉强度和屈服强度：汽车钢板需要具有较高的抗拉强度和屈服强度，以确保车身在受力时不会发生塑性变形或断裂。

一般来说，汽车零部件使用的钢板抗拉强度要求在350-550MPa之间，屈服强度要求在180-350MPa之间。

2. 冲击韧性：冲击韧性是指钢板在承受冲击荷载时的抗击穿能力，对汽车钢板来说尤为重要。

在碰撞等情况下，钢板需要能够吸收和分散冲击能量，以保护乘客的安全。

常用的冲击测试方法有冲击试验、Charpy V 型缺口冲击试验等。

3.塑性变形能力：汽车钢板需要具有良好的塑性变形能力，以便于制造过程中的冲压和弯曲等成形操作。

钢板的成形性能取决于其材料的塑性能和冲击韧性。

通常情况下，低碳钢板和热轧钢板具有较好的塑性变形能力。

4.良好的焊接性能：由于汽车钢板需要进行焊接连接，因此其焊接性能也是一项重要要求。

钢板的焊接性能包括焊接接头的强度、韧性和抗腐蚀能力等。

一般来说，低碳钢板和低合金钢板具有较好的焊接性能。

5.表面质量：汽车钢板需要具有较好的表面质量，能够满足汽车外观要求以及涂装和防腐等后续加工的需要。

表面质量主要通过表面处理和涂层技术来实现，如电镀、热浸镀锌和涂层等。

根据不同的应用需求，汽车钢板可以分为以下几种主要种类：1.混杂钢板：混杂钢板是由多种不同类型的钢材在热轧过程中层叠压制而成的。

其主要优点是兼具高强度和良好的塑性变形能力，可用于制造高强度的结构和安全零件。

2.常规碳钢：常规碳钢是一种含碳量较低的钢板，具有较好的焊接性能和塑性变形能力。

常用于车身面板、车架和底盘等零部件的制造。

3.热轧高强度钢板：热轧高强度钢板具有较高的抗拉强度和屈服强度，适用于制造要求高强度的零件，如承受较大载荷的结构件。

4.高强度低合金钢板：高强度低合金钢板以合金元素的添加来提高钢板的强度和塑性变形能力。

汽车上都有些什么高强度钢现代汽车制造业的核心是安全和环保，对车身要求“提高强度、减轻重量”。

先进高强度钢在这种背景下蓬勃发展，大量应用于汽车白车身的结构件、安全件上。

汽车用高强钢类型1、双相钢（DP钢，Dual Phase Steels）2、复相钢（CP钢，Complex Phase Steels）3、相变诱导塑性钢（TRIP钢，Transformation Induced Plasticity Steels）4、马氏体钢（MS钢，Martensitic Steels）5、淬火延性钢（QP钢，Quenching and Partitioning Steels）6、孪晶诱发塑性钢（TWIP钢，Twinning Induced Plasticity Steels）7、硼钢（PH钢或B钢，Press Hardening/Boron Steels）1、双相钢（DP钢）性能特点：无屈服延伸、无室温时效、低屈强比、高加工硬化指数和高烘烤硬化值。

典型应用：DP系列高强钢是目前结构类零件的首选钢种，大量应用于结构件、加强件和防撞件。

如，车底十字构件、轨、防撞杆、防撞杆加强结构件等。

2、复相钢（CP钢）性能特点：晶粒细小，抗拉强度较高。

与同级别抗拉强度的双相钢相比，其屈服强度明显要高很多。

具有良好的弯曲性能、高扩孔性能、高能量吸收能力和优良的翻边成形性能。

典型应用：底盘悬挂件，B柱，保险杠，座椅滑轨等。

3、相变诱导塑性钢（TRIP钢）性能特点：组织中含有残余奥氏体，有良好的成形性能。

在成形过程中残余奥氏体会逐渐转变为硬的马氏体，有利于均匀变形。

TRIP钢还具有高碰撞吸收能、高强度塑性积和高n值的特点。

典型应用：结构相对复杂的零件，如B柱加强板、前纵梁等。

4、马氏体钢（MS钢）性能特点：屈强比高，抗拉强度高，延伸率相对较低，需要注意延迟开裂的倾向。

具有高碰撞吸收能、高强度塑性积和高n值的特点。

典型应用：简单零件的冷冲压和截面相对单一的辊压成形零件，如保险杠、门槛加强板和侧门内的防撞杆等。

汽车钢材的强度等级划分通常根据其材料的力学性能和强度参数进行分类。

以下是常见的汽车钢材强度等级划分：
低强度钢（Low-Strength Steel）：属于传统的钢材类型，强度较低。

主要用于车身结构的一些非承载部位和内饰部件。

中强度钢（Medium-Strength Steel）：具有中等强度的钢材，可以提供一定的结构刚度和抗弯性能。

常用于车身结构的承载部位和部分安全关键部件。

高强度钢（High-Strength Steel）：具有较高强度和优良的抗拉、抗压和抗弯性能。

高强度钢在提供车身刚度和抗冲击性能的同时，也能减轻车身重量。

常用于车身结构的关键部位和安全结构部件。

超高强度钢（Ultra-High-Strength Steel）：具有极高的强度和优异的机械性能。

这类钢材通常由合金化钢、热处理钢和复合材料等构成，用于提供更高的刚度、抗冲击性能和安全保护。

常用于车身的安全关键部位和变形吸能结构。

汽车钢板的性能要求及钢板种类汽车钢板是用于制造汽车车身或重要汽车零部件的钢材。

为了满足汽车的性能和安全要求，汽车钢板需要具备一系列特定的性能和质量要求。

本文将就汽车钢板的性能要求和常用的钢板种类进行介绍。

一、汽车钢板的性能要求1.强度和延展性：汽车钢板需要具备足够的强度来承受车身和零部件的载荷。

同时，钢板还应具备较高的延展性，以便在碰撞时能有效地吸收能量，保护乘客的安全。

2.疲劳性能：汽车钢板在使用过程中会经历循环的应力，因此需要具备良好的疲劳性能，以防止材料因长期的应力作用而出现断裂。

3.焊接性能：汽车钢板常需要进行焊接，因此钢板需要具备良好的焊接性能，包括焊缝强度和焊接变形控制等方面。

4.耐腐蚀性：汽车钢板暴露在各种环境条件下，需要具备较高的耐腐蚀性，以延长汽车的使用寿命。

5.表面质量：汽车钢板的表面应光滑平整，不应有划痕、氧化和变色等缺陷，以确保车身外观的质量和美观度。

6.成本和可加工性：汽车钢板在制造过程中需要易于加工，同时应具备较低的成本，以促使整个汽车制造过程的经济性。

二、汽车钢板的种类1.结构用钢板：结构用钢板主要是用于制造汽车车身和车身零部件。

根据不同的要求，结构用钢板可分为高强度钢板、超高强度钢板和高强度冷轧复合钢板等。

-高强度钢板：高强度钢板具有较高的强度和延展性，通常用于制造车身的重要零部件，如A柱、B柱、搁板等。

-超高强度钢板：超高强度钢板具有更高的强度和延展性，主要用于制造车身的关键部位，如危险区域的保护结构。

-高强度冷轧复合钢板：高强度冷轧复合钢板通过将不同材料的钢板复合而成，可以在保持较高强度的同时，增强钢板的延展性和耐腐蚀性。

2.饰面用钢板：饰面用钢板主要应用于汽车外部的饰面部件，如车身侧板、车顶等。

这种钢板需要具备良好的外观效果和表面质量，以满足汽车的外观要求。

-镀锌钢板：镀锌钢板主要通过在钢板表面镀上一层锌，提高钢板的耐腐蚀性。

-彩涂钢板：彩涂钢板则在钢板表面涂覆一层彩色涂料，以实现不同颜色和外观效果。

高强度钢分类
高强度钢是指抗拉强度大于等于540MPa的钢材，其应用范围广泛，包括汽车、航空航天、建筑、桥梁、船舶等领域。

根据不同的化学成分、制备工艺和用途，高强度钢可以分为以下几类：
1. 碳素结构钢：包括普通碳素结构钢和低合金高强度钢。

普通碳素结构钢主要用于锻造、锻件和一些机械零件。

低合金高强度钢则具有更高的抗拉强度和韧性，适用于汽车、船舶等领域。

2. 耐候钢：具有较好的耐候性和耐蚀性，适用于建筑、桥梁、船舶等领域。

耐候钢可以分为耐候结构钢和耐候钢板两种类型。

3. 高强度低合金钢：相对于普通低合金钢来说，具有更高的抗拉强度和韧性，适用于汽车、船舶、建筑等领域。

4. 高强度不锈钢：具有较高的抗拉强度和耐蚀性，适用于航空航天、核电站等领域。

总的来说，高强度钢具有优异的力学性能和耐久性，适用于各种工业领域。

不同类型的高强度钢具有不同的特点和用途，需要根据具体需求进行选择。

- 1 -。

一二三代高强钢分类
一、高强钢的分类
高强钢是指具有较高屈服强度和抗拉强度的钢材，常用于建筑、桥梁、船舶等工程领域。

根据生产工艺和材料成分的不同，高强钢可以分为一、二、三代。

1. 一代高强钢
一代高强钢主要采用合金元素的微合金化控制技术，通过添加微量合金元素如钒、铌、钛等，来提高钢材的强度。

这些合金元素可以在晶界处形成稳定的碳化物，从而限制晶界的移动，增加钢材的屈服强度和抗拉强度。

一代高强钢具有优异的焊接性能和低温韧性，被广泛用于汽车、船舶等领域。

2. 二代高强钢
二代高强钢采用热处理技术，通过控制钢材的组织结构和相变过程，来提高钢材的强度。

热处理包括正火、淬火和回火等工艺，可以使钢材的晶粒细化、相变组织均匀化，从而提高钢材的屈服强度和抗拉强度。

二代高强钢具有较高的强度和韧性，被广泛应用于建筑、桥梁等领域。

3. 三代高强钢
三代高强钢采用微合金元素和热处理技术相结合的方法，通过合理
控制钢材的成分和工艺参数，来提高钢材的强度和韧性。

三代高强钢具有更高的屈服强度和抗拉强度，同时具有优异的焊接性能和低温韧性，被广泛应用于船舶、海洋工程等领域。

总结起来，一、二、三代高强钢分别采用微合金化控制技术、热处理技术以及微合金化和热处理相结合的方法来提高钢材的强度。

它们在不同领域有着广泛的应用，为工程建设提供了可靠的材料支持。

汽车高强度钢板材料解析汽车高强度钢板材料解析随着高强度钢板在汽车零部件应用范围的扩大，随之对钢板加工性的要求也越来越高。

尤其是，近年来钢板的高强度化技术迅速发展，除了以往要求的强度-延伸特性外，还要求具有高的延伸凸缘性。

那么，下文是由店铺为大家分享汽车高强度钢板材料知识，欢迎大家阅读浏览。

1 980MPa级合金化热镀锌钢板作为低屈服比型合金化热镀锌钢板。

神户制钢公司以前已开发了590MPa级和780MPa级GA钢板。

作为其设计概念，为确保汽车用钢板所要求的成形性和焊接性，因此采用低合金成分获得铁素体+马氏体复合组织的思想已成为共同的设计概念，并在此基础上进行了技术确立。

在将钢板的强度提高到980MPa级时，也是基于这种思想进行最佳成分系的设计。

既能确保延性，又能提高强度的设计思想如下：1)虽然Mn作为固溶强化元素是有效的，但为确保铁素体相的延性，应尽量少添加。

2)Cr和Mo是提高淬火性的元素，有助于增加马氏体相的体积百分率。

另外，C有助于提高马氏体相的硬度。

但是，任何一种元素如果过分添加会导致焊接性的下降，因此应复合添加能提高强度所需的量。

由于开发钢是按照上述成分进行设计，因此即使批量生产，也能获得稳定的特性。

开发钢具有高的延伸特性，不亚于冷轧钢板。

开发钢的成形极限曲线与冷轧钢板的基本相同。

将钢板制成直径50mm的圆筒凸模(圆筒凸模=10mm)，对凸肚成形时的极限深冲系数进行了对比，结果表明开发钢的压制成形载荷低，与GA780MPa级钢板基本相同，深冲系数与冷轧钢板基本相同。

对开发钢的焊接性和冷轧钢板的焊接性进行了比较。

通过改变焊接电流值，对板厚为1.4mm的各种试验钢板进行了焊接试验。

调查了焊接接头的剪切抗拉强度和断裂后测定的熔核直径的关系，结果可知开发钢的熔核断裂临界直径比冷轧钢板的大。

另外，在发生熔核断裂时，接头强度大大超过了JIS标准。

十字形拉力强度的断裂形式受化学成分的影响大，即使母材强度增加，在发生熔核内部断裂和剥落断裂的情况下，有时强度也没有发生变化。

高强度钢材料型号
高强度钢材料型号是指钢材的牌号或型号，用于表示其有着高强度的
特性。

高强度钢是通过添加合金元素或改变制造工艺来实现的，可用
于制造各种领域的材料。

以下是几种常见的高强度钢材料型号：
1. Q345B：Q表示钢材的拉伸强度等级为“高强度”；345表示钢材的最小屈服强度为345 MPa；B表示钢材的冷弯性能等级为“普通”。

Q345B常用于建筑结构、桥梁、车辆、船舶等领域。

2. S960QL：S表示钢材为结构钢；960表示钢材的最小屈服强度为960 MPa；QL表示钢材的冷弯形式为低温冲击韧性。

S960QL非常适用于直升机起落架、桥梁、海洋工程等领域。

3. GR70：GR表示钢材为高温和高压容器用钢；70表示钢材的最小屈服强度为70 ksi（482 MPa）。

GR70常用于制造压力容器、锅炉等
高强度设备。

4. AH36：AH表示钢材为轮船用钢材；36表示钢材的屈服强度为36 ksi（248 MPa）。

AH36常用于船体结构、舾装等领域。

总的来说，高强度钢材料型号的选择应根据不同用途和要求来确定。

诸如屈服强度、冷弯性能等因素都需要考虑。

在实际应用中，我们需
要充分利用高强度钢材的优势，同时也要注意其加工难度、焊接性能、防腐性等方面的问题。

汽车用超高强度钢板汽车车身用超高强度钢薄板，一般包括双相钢（DP）、相变诱导塑性钢（TRIP）、复相钢（CP）和马氏体钢（M）。

DP（dual phase）钢，双相钢 主要的组织是铁素体和马氏体或奥氏体，其中马氏体含量在5%至20%之间。

强度为500至1200MPa,并具有低的屈强比、高硬化指数、高加工硬化指数、高烘烤硬化性能，而没有屈服延伸和室温时效等优点。

DP钢一般用于制造高的强度、高的抗碰撞吸收、易成型、要求严格的零件，如车轮轮毂、保险杠、悬挂系统和加强件，也可用在汽车的内外板等零件上。

DP钢主要成份是C和Mn，也可适量加CrMo，使C曲线右移，避免冷却时析出珠光体和奥氏体。

TRIP（ transformation –induced plasticity）钢，相变诱导塑相钢 主要组织是铁素体、奥氏体和残留奥氏体。

主要成份是C、Si和Mn，其中Si作用是抑制贝氏体转变时渗碳体析出。

屈服强度为600至800MPa。

与其他同级别的高强度钢相比，TRIP钢的最大特点是兼具高强度和高延伸性能，可冲制较复杂的零件；还具有高碰撞吸收性能，车身一旦遭遇碰撞，通过自身形变来吸收能量，而不向外传递，常用作汽车的保险杠、汽车底盘等。

此外，它还具有优良的高速力学性能和抗疲劳性能，主要用于汽车结构件及其加强件、以及拉延深的汽车零件，如机油盘、车门、罩壳等。

CP（complex phase）钢，复相钢 主要组织是细小的铁素体和高比例的硬相（马氏体、贝氏体），含有NbTi等元素。

CP钢同TRIP 钢的冷却模式相同，屈服强度为800至1000MPa，具有较高的吸收性能和吸收扩孔性能，特别适用于制作车门、防撞杆等零件。

M（martensitic）钢，马氏体钢 主要组织是通过高温的奥氏体组织快速淬火，转变为板条马氏体组织，含有较高的C、Mn、Si、Cr、Mo、B、V、Ni等合金元素。

其最高屈服强度可达1500MPa，是超高强度钢中强度级别最高的钢种，主要用于成型要求低的车身零部件，代替管状零件，减少制造成本。

先进高强钢吴文亚材料090120091590 先进高强钢的定义：先进高强度钢，也称为高级高强度钢，其英文缩写为AHSS （Advanced High Strength Steel）。

国际钢铁协会( IISI) 先进高强钢应用指南第三版中将高强钢分为传统高强钢(Conventional HSS) 和先进高强钢(AHSS) 。

传统高强钢主要包括碳锰(C -Mn) 钢、烘烤硬化(BH) 钢、高强度无间隙原子(HSS -IF) 钢和高强度低合金(HSLA) 钢；AHSS 主要包括双相(DP) 钢、相变诱导塑性(TRIP) 钢、马氏体(M) 钢、复相(CP) 钢、热成形(HF) 钢和孪晶诱导塑性(TWIP) 钢；AHSS的强度在500MPa到1500MPa之间，具有很好吸能性，在汽车轻量化和提高安全性方面起着非常重要的作用，已经广泛应用于汽车工业，主要应用于汽车结构件、安全件和加强件如A/B/C柱、车门槛、前后保险杠、车门防撞梁、横梁、纵梁、座椅滑轨等零件；DP钢最早于1983年由瑞典SSAB钢板有限公司实现量产。

先进高强钢的分类：双相钢：双相钢组成是铁素体基体包含一个坚硬的第二相马氏体。

通常强度随着第二相的体积分数的增加而增加。

在某些情况下，热轧钢需要在边缘提高抗拉强度（典型的措施是通过空穴的扩张能力），这样热轧钢便需要具有了大量的重要的贝氏体结构。

在双相钢中，在实际冷却速度中形成的马氏体中的碳式钢的淬硬性增加。

锰、铬、钼、钒、和镍元素单独添加或联合添加也能增加钢的淬硬性。

碳、硅和磷也加强了作为铁素体溶质的马氏体的强度。

高强度及高延性钢（TRIP）：高强度及高延性钢的微观组织是在铁素体基体中还保留着残余奥氏体组织。

除了体积分数最少为5%的残余奥氏体外，还存在着不同数额的马氏体和贝氏体等坚硬组织。

多相钢：具有代表性的多相钢需要很高的抗拉强度极限才能转变成钢。

多相钢的组成是有细小的铁素体组织和体积分数较高的坚硬的相，并且细小的沉淀使其强度进一步加强。

汽车热成型钢强度
摘要：
一、热成型钢的定义及作用
二、热成型钢的强度及分类
三、热成型钢在汽车制造中的应用
四、国内热成型钢供应商及生产线
五、热成型钢的未来发展趋势
正文：
汽车热成型钢强度是指汽车车身所使用的一种高强度、高韧性的钢材。

热成型钢具有出色的抗拉强度和屈服强度，能够承受较大的力量，因此在汽车制造中具有广泛的应用。

热成型钢的强度主要分为三个等级：低强度热成型钢、高强度热成型钢和超高强度热成型钢。

低强度热成型钢的抗拉强度在300MPa 以下，主要应用于汽车的前后保险杠、车顶等部位；高强度热成型钢的抗拉强度在300-1000MPa 之间，主要应用于汽车的A、B、C 柱、车架等部位；超高强度热成型钢的抗拉强度超过1000MPa，主要应用于高性能跑车、赛车等需要更高安全性的车辆。

热成型钢在汽车制造中的应用非常广泛，可以提高汽车的安全性能、操控性能和燃油经济性。

例如，在发生碰撞时，热成型钢可以吸收大量的能量，保护车内乘员的安全；在车辆行驶过程中，热成型钢的高强度和轻量化可以降低车辆的油耗。

目前，国内能够供应热成型钢的钢厂有宝钢、武钢、首钢、鞍钢等，同时一些汽车零部件公司如海斯坦普、本特勒、卡斯马等也拥有热成型生产线。

随着国内汽车产业的快速发展，热成型钢的需求量也在不断增加，市场前景非常广阔。

未来，热成型钢的发展趋势将朝着更高强度、更轻量化的方向发展。
