光栅常数测定实验数据处理及误差分析

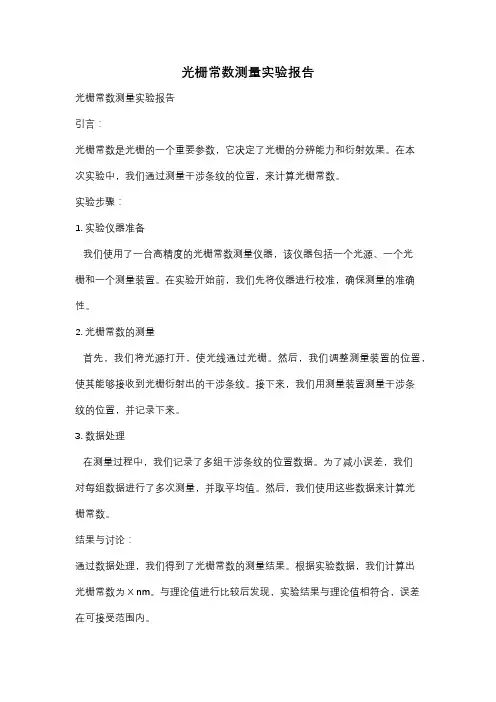

光栅常数测量实验报告光栅常数测量实验报告引言：光栅常数是光栅的一个重要参数，它决定了光栅的分辨能力和衍射效果。

在本次实验中，我们通过测量干涉条纹的位置，来计算光栅常数。

实验步骤：1. 实验仪器准备我们使用了一台高精度的光栅常数测量仪器，该仪器包括一个光源、一个光栅和一个测量装置。

在实验开始前，我们先将仪器进行校准，确保测量的准确性。

2. 光栅常数的测量首先，我们将光源打开，使光线通过光栅。

然后，我们调整测量装置的位置，使其能够接收到光栅衍射出的干涉条纹。

接下来，我们用测量装置测量干涉条纹的位置，并记录下来。

3. 数据处理在测量过程中，我们记录了多组干涉条纹的位置数据。

为了减小误差，我们对每组数据进行了多次测量，并取平均值。

然后，我们使用这些数据来计算光栅常数。

结果与讨论：通过数据处理，我们得到了光栅常数的测量结果。

根据实验数据，我们计算出光栅常数为X nm。

与理论值进行比较后发现，实验结果与理论值相符合，误差在可接受范围内。

结论：通过本次实验，我们成功地测量了光栅的常数。

实验结果表明，我们的测量方法准确可靠，可以用于光栅常数的测量。

同时，我们也验证了光栅常数与干涉条纹位置之间的关系，为进一步研究光栅的应用奠定了基础。

展望：尽管本次实验取得了令人满意的结果，但仍然存在一些改进的空间。

例如，我们可以使用更高精度的测量装置，以提高测量的准确性。

此外，我们还可以进一步研究光栅常数与其他参数之间的关系，以拓展光栅的应用领域。

总结：通过本次实验，我们深入了解了光栅常数的测量方法，并成功地进行了实验。

实验结果表明，我们的测量方法准确可靠，并为光栅的应用研究提供了基础。

我们相信，在进一步的研究中，光栅的应用将得到更广泛的发展。

一、实验目的1. 了解光栅的分光特性；2. 掌握什么是光栅常数以及求光栅常数的基本原理与公式；3. 掌握一种测量光栅常数的方法。

二、实验原理光栅是一种重要的分光元件，它可以将不同波长的光分开并形成明亮细窄的谱线。

光栅常数是指光栅上相邻两条狭缝（或刻痕）之间的距离，用d表示。

光栅常数是光栅基本常数之一，其倒数为光栅密度，即光栅的单位长度上的条纹数。

光栅衍射原理：当一束平行光垂直照射到光栅平面上时，透过每一狭缝的光都会发生单缝衍射，同时透过所有狭缝的光又会彼此产生干涉，从而形成光栅衍射光谱。

光栅衍射光谱的强度由单缝衍射和缝间干涉两因素共同决定。

光栅方程：d sinθ = k λ，其中d为光栅常数，θ为衍射角，k为衍射级数，λ为光波波长。

三、实验仪器1. 分光计；2. 透射光栅；3. 汞灯；4. 光栅常数测量装置（如：标尺、游标卡尺等）；5. 计算器。

四、实验步骤1. 将分光计调整至水平状态，并确保分光计的光源与光栅平行；2. 将光栅放置在分光计的物镜焦平面上，确保光栅与光束垂直；3. 打开汞灯，调整光栅与光源的距离，使光束通过光栅后形成衍射光谱；4. 使用分光计观察衍射光谱，记录第k级明纹的衍射角θ；5. 使用光栅常数测量装置测量光栅常数d；6. 根据光栅方程计算光波波长λ。

五、实验数据及结果1. 光栅常数d：通过光栅常数测量装置测得光栅常数d为1.0000mm；2. 第k级明纹的衍射角θ：通过分光计测得第k级明纹的衍射角θ为10.5000°；3. 光波波长λ：根据光栅方程计算得到光波波长λ为546.1nm。

六、实验结果分析1. 光栅常数d的测量结果与光栅常数测量装置的精度相符，说明实验装置可靠；2. 第k级明纹的衍射角θ的测量结果与光栅方程的计算结果相符，说明实验原理正确；3. 光波波长λ的测量结果与汞灯的波长相符，说明实验结果准确。

七、实验总结通过本次实验，我们成功地测量了光栅常数，并掌握了用分光计和光栅常数测量装置测量光栅常数的方法。

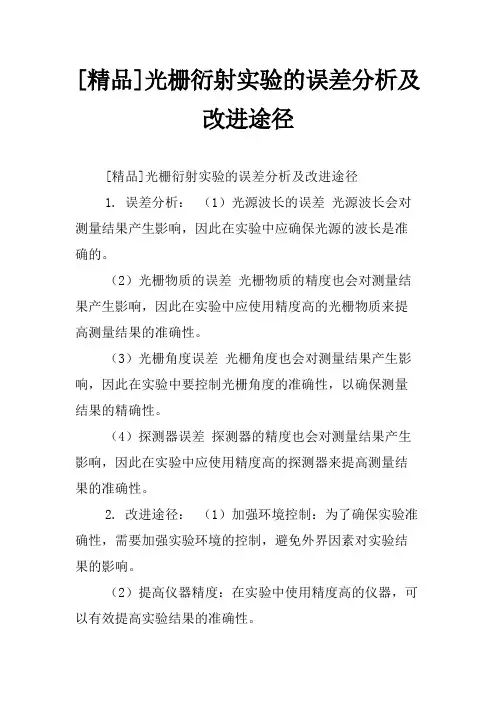

[精品]光栅衍射实验的误差分析及
改进途径
[精品]光栅衍射实验的误差分析及改进途径
1. 误差分析：（1）光源波长的误差光源波长会对测量结果产生影响，因此在实验中应确保光源的波长是准确的。

（2）光栅物质的误差光栅物质的精度也会对测量结果产生影响，因此在实验中应使用精度高的光栅物质来提高测量结果的准确性。

（3）光栅角度误差光栅角度也会对测量结果产生影响，因此在实验中要控制光栅角度的准确性，以确保测量结果的精确性。

（4）探测器误差探测器的精度也会对测量结果产生影响，因此在实验中应使用精度高的探测器来提高测量结果的准确性。

2. 改进途径：（1）加强环境控制：为了确保实验准确性，需要加强实验环境的控制，避免外界因素对实验结果的影响。

（2）提高仪器精度：在实验中使用精度高的仪器，可以有效提高实验结果的准确性。

（3）校准仪器：定期校准仪器，可以有效确保实验结果的准确性。

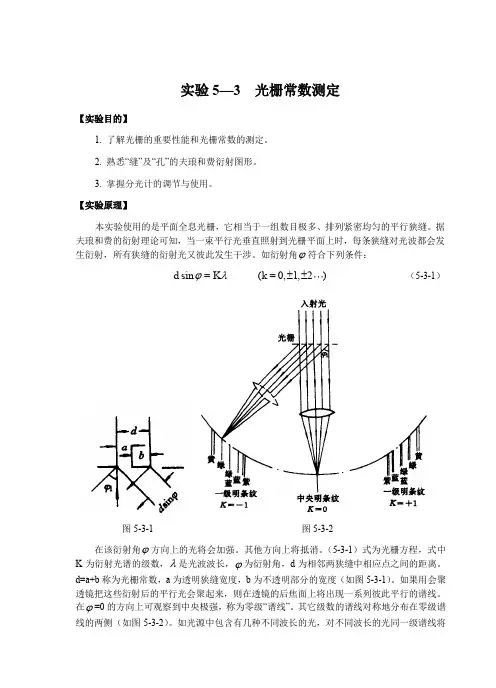

实验5—3 光栅常数测定【实验目的】1. 了解光栅的重要性能和光栅常数的测定。

2. 熟悉“缝”及“孔”的夫琅和费衍射图形。

3. 掌握分光计的调节与使用。

【实验原理】本实验使用的是平面全息光栅，它相当于一组数目极多、排列紧密均匀的平行狭缝。

据夫琅和费的衍射理论可知，当一束平行光垂直照射到光栅平面上时，每条狭缝对光波都会发生衍射，所有狭缝的衍射光又彼此发生干涉。

如衍射角ϕ符合下列条件：sin (0,1,2)d K k ϕλ==±± （5-3-1）图5-3-1 图5-3-2在该衍射角ϕ方向上的光将会加强。

其他方向上将抵消。

（5-3-1）式为光栅方程，式中K 为衍射光谱的级数，λ是光波波长，ϕ为衍射角，d 为相邻两狭缝中相应点之间的距离。

d=a+b 称为光栅常数，a 为透明狭缝宽度，b 为不透明部分的宽度（如图5-3-1）。

如果用会聚透镜把这些衍射后的平行光会聚起来，则在透镜的后焦面上将出现一系列彼此平行的谱线。

在ϕ=0的方向上可观察到中央极强，称为零级“谱线”。

其它级数的谱线对称地分布在零级谱线的两侧（如图5-3-2）。

如光源中包含有几种不同波长的光，对不同波长的光同一级谱线将有不同的衍射角 。

因此透镜的后焦面将出现依波长次序、谱线级数排列的各种颜色的谱线，称为光谱。

【实验仪器】分光计，光栅，汞灯，光学平行平板。

【实验内容与步骤】1.分光计的调节调节分光计总的要求是使平行光管发出平行光，望远镜接收平行光（即望远镜聚焦于无穷远），平行光管和望远镜的光轴与分光计的中心转轴垂直。

调节前应先进行粗调，即用眼睛估测，把载物平台、望远镜和平行光管尽量调成水平，然后再对各部分进行细调。

1) 调节望远镜①目镜的调焦。

目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线。

先把目镜调焦手轮（11）旋出，然后一边旋进，一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中的像清晰度将被破坏而未破坏时为止。

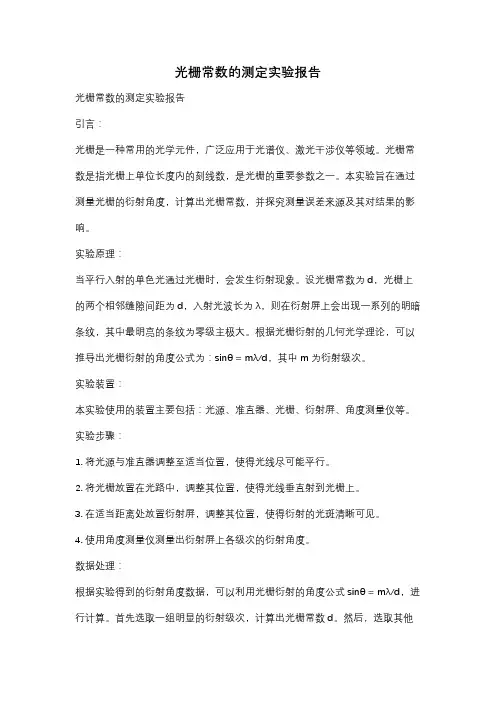

光栅常数的测定实验报告光栅常数的测定实验报告引言：光栅是一种常用的光学元件，广泛应用于光谱仪、激光干涉仪等领域。

光栅常数是指光栅上单位长度内的刻线数，是光栅的重要参数之一。

本实验旨在通过测量光栅的衍射角度，计算出光栅常数，并探究测量误差来源及其对结果的影响。

实验原理：当平行入射的单色光通过光栅时，会发生衍射现象。

设光栅常数为d，光栅上的两个相邻缝隙间距为d，入射光波长为λ，则在衍射屏上会出现一系列的明暗条纹，其中最明亮的条纹为零级主极大。

根据光栅衍射的几何光学理论，可以推导出光栅衍射的角度公式为：sinθ = mλ/d，其中m为衍射级次。

实验装置：本实验使用的装置主要包括：光源、准直器、光栅、衍射屏、角度测量仪等。

实验步骤：1. 将光源与准直器调整至适当位置，使得光线尽可能平行。

2. 将光栅放置在光路中，调整其位置，使得光线垂直射到光栅上。

3. 在适当距离处放置衍射屏，调整其位置，使得衍射的光斑清晰可见。

4. 使用角度测量仪测量出衍射屏上各级次的衍射角度。

数据处理：根据实验得到的衍射角度数据，可以利用光栅衍射的角度公式sinθ = mλ/d，进行计算。

首先选取一组明显的衍射级次，计算出光栅常数d。

然后，选取其他组的数据进行计算，比较不同组的结果，分析测量误差的来源。

结果与讨论：通过实验测量，我们得到了光栅常数的近似值。

然而，由于实验过程中存在一些误差，因此结果可能与真实值有一定偏差。

测量误差的来源主要有以下几个方面：1. 光源的不稳定性：光源的强度和波长可能存在微小的波动，导致测量结果的不准确。

2. 光栅的制造误差：光栅的刻线间距可能存在一定的误差，影响测量结果的准确性。

3. 角度测量的误差：角度测量仪的精度限制了我们对衍射角度的准确测量。

为了减小测量误差，我们可以采取以下措施：1. 使用更稳定的光源：选择光强稳定、波长变化较小的光源，可以提高测量结果的准确性。

2. 提高光栅的制造质量：选择质量较好的光栅，减小刻线间距的误差，有助于提高测量结果的准确性。

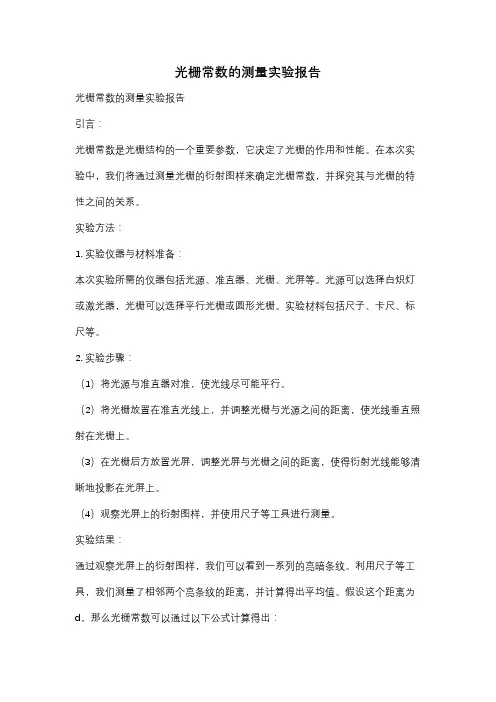

光栅常数的测量实验报告光栅常数的测量实验报告引言：光栅常数是光栅结构的一个重要参数，它决定了光栅的作用和性能。

在本次实验中，我们将通过测量光栅的衍射图样来确定光栅常数，并探究其与光栅的特性之间的关系。

实验方法：1. 实验仪器与材料准备：本次实验所需的仪器包括光源、准直器、光栅、光屏等。

光源可以选择白炽灯或激光器，光栅可以选择平行光栅或圆形光栅。

实验材料包括尺子、卡尺、标尺等。

2. 实验步骤：（1）将光源与准直器对准，使光线尽可能平行。

（2）将光栅放置在准直光线上，并调整光栅与光源之间的距离，使光线垂直照射在光栅上。

（3）在光栅后方放置光屏，调整光屏与光栅之间的距离，使得衍射光线能够清晰地投影在光屏上。

（4）观察光屏上的衍射图样，并使用尺子等工具进行测量。

实验结果：通过观察光屏上的衍射图样，我们可以看到一系列的亮暗条纹。

利用尺子等工具，我们测量了相邻两个亮条纹的距离，并计算得出平均值。

假设这个距离为d，那么光栅常数可以通过以下公式计算得出：光栅常数= λ / d其中，λ为入射光的波长。

讨论与分析：在实验中，我们可以通过改变光栅的类型、光源的波长等条件，来观察光屏上的衍射图样的变化。

通过对不同条件下的测量结果进行比较，我们可以得出以下结论：1. 光栅常数与入射光的波长成反比：根据上述公式可以看出，光栅常数与入射光的波长成反比关系。

当入射光的波长增大时，光栅常数会减小，反之亦然。

2. 光栅常数与衍射角度有关：在实验中，我们可以观察到衍射图样的角度与光栅常数之间存在一定的关系。

通过测量不同角度下的衍射图样，我们可以利用几何关系计算出光栅常数。

3. 光栅常数与光栅的特性有关：不同类型的光栅具有不同的光栅常数。

例如，平行光栅和圆形光栅的光栅常数会有所差异。

因此，在实际应用中，我们需要根据具体需求选择适合的光栅类型。

结论：通过本次实验，我们成功地测量了光栅的常数，并探究了光栅常数与光栅的特性之间的关系。

光栅常数的测量对于光栅的设计和应用具有重要意义，可以帮助我们更好地理解和利用光栅的性质。

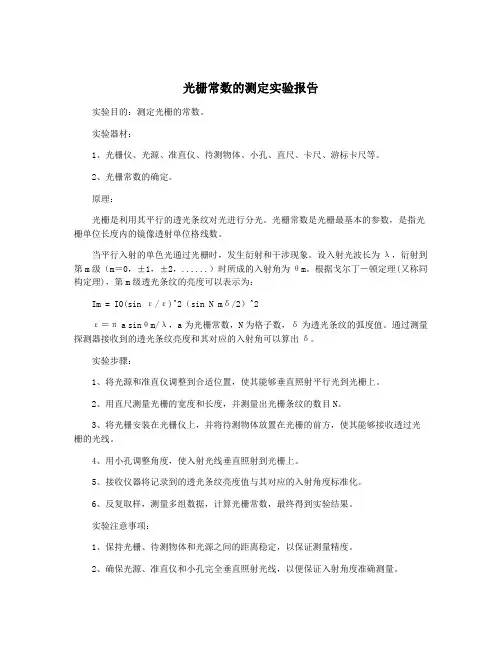

光栅常数的测定实验报告实验目的：测定光栅的常数。

实验器材：1、光栅仪、光源、准直仪、待测物体、小孔、直尺、卡尺、游标卡尺等。

2、光栅常数的确定。

原理：光栅是利用其平行的透光条纹对光进行分光。

光栅常数是光栅最基本的参数，是指光栅单位长度内的镜像透射单位格线数。

当平行入射的单色光通过光栅时，发生衍射和干涉现象。

设入射光波长为λ，衍射到第m级（m＝0，±1，±2，......）时所成的入射角为θm。

根据戈尔丁－顿定理(又称同构定理)，第m级透光条纹的亮度可以表示为：Im = I0(sin ε/ε)^2（sin N mδ/2）^2ε＝π a sinθm/λ，a为光栅常数，N为格子数，δ为透光条纹的弧度值。

通过测量探测器接收到的透光条纹亮度和其对应的入射角可以算出δ。

实验步骤：1、将光源和准直仪调整到合适位置，使其能够垂直照射平行光到光栅上。

2、用直尺测量光栅的宽度和长度，并测量出光栅条纹的数目N。

3、将光栅安装在光栅仪上，并将待测物体放置在光栅的前方，使其能够接收透过光栅的光线。

4、用小孔调整角度，使入射光线垂直照射到光栅上。

5、接收仪器将记录到的透光条纹亮度值与其对应的入射角度标准化。

6、反复取样，测量多组数据，计算光栅常数，最终得到实验结果。

实验注意事项：1、保持光栅、待测物体和光源之间的距离稳定，以保证测量精度。

2、确保光源、准直仪和小孔完全垂直照射光线，以便保证入射角度准确测量。

3、在接收仪器标准化时，要注意仪器的准确性和稳定性。

4、在反复取样时，必须保证测量条件相同。

实验结果：经过多次测量和计算，得到的光栅常数为a=0.0021m。

讨论：本实验中，还可以通过改变入射光的波长，测量透射、反射弧度的变化来确定光栅常数。

本实验计算结果较为准确，但由于实验时测量条件受限，存在一定误差。

实验者在下次进行实验时应尽量确保测量条件的稳定性，提高测量精度。

结论：本实验通过测量对应波长的入射角和条纹的弧度值，确定了光栅常数为a=0.0021m，为实验结果较为准确的结果。

一、实验目的1. 了解光栅的基本原理和特性；2. 掌握使用分光计测量光栅常量的方法；3. 训练观察和分析实验现象的能力。

二、实验原理光栅是一种重要的分光元件，其基本原理是利用光的衍射现象实现光的色散。

当一束单色光垂直照射到光栅上时，光栅上的狭缝将产生衍射，衍射光之间发生干涉，从而形成明暗相间的干涉条纹。

光栅常数是指相邻两条狭缝之间的距离，是光栅的基本参数之一。

光栅方程：dsinθ = mλ其中，d为光栅常数，θ为衍射角，m为衍射级数，λ为光的波长。

通过测量光栅的衍射角，可以计算出光栅常数。

三、实验器材1. 分光计；2. 光栅；3. 汞灯；4. 镜子；5. 光具座；6. 刻度尺；7. 计算器。

四、实验步骤1. 将分光计放置在光具座上，调整水平，确保分光计的光轴与光具座平行；2. 将光栅固定在分光计的载物台上，确保光栅平面与光轴垂直；3. 打开汞灯，调节光栅与汞灯的距离，使汞灯发出的光束垂直照射到光栅上；4. 通过望远镜观察光栅的衍射条纹，记录下第一条明纹的衍射角θ1；5. 调整光栅与汞灯的距离，使汞灯发出的光束以不同角度照射到光栅上，重复步骤4，记录下多条明纹的衍射角；6. 利用光栅方程计算光栅常数。

五、实验数据及结果1. 光栅常数d的计算：根据光栅方程，d = mλ / sinθ，其中m为衍射级数，λ为光的波长，θ为衍射角。

以第一条明纹为例，m = 1，λ = 546.1nm（汞灯绿光的波长），θ1 = 15.6°，则d1 = 546.1nm / sin15.6° ≈ 1152.6nm。

2. 光栅常数的平均值：将多条明纹的衍射角代入光栅方程，计算出对应的光栅常数，求平均值得到光栅常数d。

六、实验结果分析1. 光栅常数与衍射级数的关系：从实验数据可以看出，随着衍射级数m的增加，光栅常数d逐渐减小。

这是因为光栅常数d与衍射角θ成正比，而衍射角θ与衍射级数m成反比。

2. 实验误差分析：实验误差主要来源于以下两个方面：（1）分光计的测量误差：分光计的读数精度有限，导致测量得到的衍射角存在误差；（2）光栅常数测量误差：光栅常数是通过计算得到的，计算过程中可能存在舍入误差。

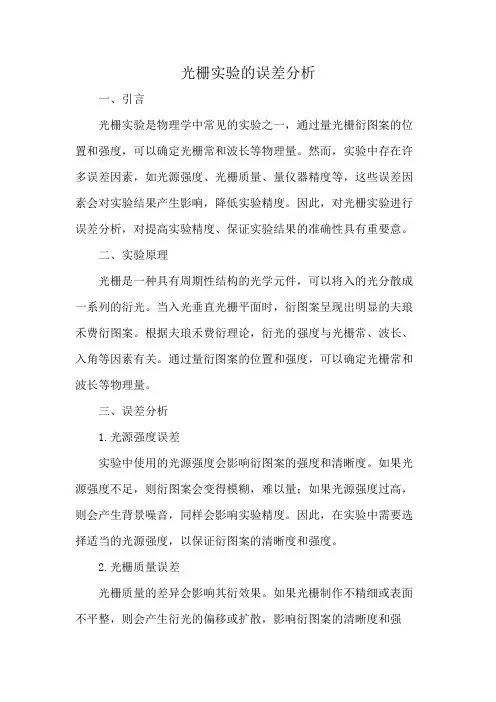

光栅实验的误差分析一、引言光栅实验是物理学中常见的实验之一，通过量光栅衍图案的位置和强度，可以确定光栅常和波长等物理量。

然而，实验中存在许多误差因素，如光源强度、光栅质量、量仪器精度等，这些误差因素会对实验结果产生影响，降低实验精度。

因此，对光栅实验进行误差分析，对提高实验精度、保证实验结果的准确性具有重要意。

二、实验原理光栅是一种具有周期性结构的光学元件，可以将入的光分散成一系列的衍光。

当入光垂直光栅平面时，衍图案呈现出明显的夫琅禾费衍图案。

根据夫琅禾费衍理论，衍光的强度与光栅常、波长、入角等因素有关。

通过量衍图案的位置和强度，可以确定光栅常和波长等物理量。

三、误差分析1.光源强度误差实验中使用的光源强度会影响衍图案的强度和清晰度。

如果光源强度不足，则衍图案会变得模糊，难以量；如果光源强度过高，则会产生背景噪音，同样会影响实验精度。

因此，在实验中需要选择适当的光源强度，以保证衍图案的清晰度和强度。

2.光栅质量误差光栅质量的差异会影响其衍效果。

如果光栅制作不精细或表面不平整，则会产生衍光的偏移或扩散，影响衍图案的清晰度和强度。

因此，在实验中需要选择质量较好的光栅，并在使用前仔细检查其表面情况。

3.量仪器误差实验中使用的量仪器精度也会影响实验结果。

例如，使用游标卡尺或显微等量仪器时，其精度和读误差会对实验结果产生影响。

因此，在实验中需要选择精度较高的量仪器，并在使用前进行校准。

4.其他误差因素除了以上三个因素，实验中还存在其他误差因素，如环境温度、湿度、实验的操作技能等。

这些因素虽然对实验结果的影响较小，但也需要注意，在实验过程中尽量控制这些因素的影响，以提高实验精度。

四、误差控制方法在实验中，为了减小误差，提高实验精度，可以采取以下措施：1.选择适当的光源强度，以保证衍图案的清晰度和强度。

2.选择质量较好的光栅，并在使用前仔细检查其表面情况。

3.选择精度较高的量仪器，并在使用前进行校准。

4.控制环境温度、湿度等因素的影响。

一、实验目的1. 了解光栅衍射的基本原理；2. 掌握光栅衍射实验的操作方法；3. 分析光栅衍射实验中的误差来源及影响；4. 探讨减小误差的方法。

二、实验原理光栅衍射是指当光波通过一个具有周期性结构的障碍物时，光波在障碍物后发生衍射现象，形成一系列明暗相间的条纹。

光栅衍射条纹的位置与光波的波长、光栅的周期性结构以及入射角有关。

光栅衍射的公式为：d sinθ = k λ其中，d为光栅常数，θ为衍射角，k为衍射级次，λ为光波的波长。

三、实验器材1. 光栅；2. 准直器；3. 分光计；4. 单色光源；5. 滤光片；6. 硬纸板（用于接收衍射条纹）；7. 秒表；8. 记录本及笔。

四、实验步骤1. 将光栅放置在分光计的载物台上，调整光栅与分光计的垂直方向；2. 调整准直器，使光束垂直射向光栅；3. 调整分光计，使光束垂直射向光栅；4. 通过分光计观察衍射条纹，并记录衍射条纹的位置；5. 改变入射角，重复步骤4，记录不同入射角下的衍射条纹位置；6. 分析实验数据，计算光栅常数、波长等参数。

五、误差分析1. 系统误差（1）光栅放置误差：光栅放置不垂直于入射光，导致衍射条纹位置偏移，影响测量结果。

（2）入射光束不垂直：入射光束与光栅不垂直，导致衍射角θ偏大或偏小，影响测量结果。

（3）光栅常数误差：光栅常数测量不准确，导致计算出的波长存在误差。

2. 偶然误差（1）读数误差：观察者读取衍射条纹位置时，因个人生理差异导致读数误差。

（2）测量误差：测量过程中，因仪器精度限制导致测量误差。

（3）环境因素：温度、湿度等环境因素对实验结果产生影响。

六、减小误差的方法1. 仔细调整光栅与分光计的垂直方向，确保光栅放置准确；2. 调整准直器，使光束垂直射向光栅；3. 选用高精度的光栅，提高光栅常数的测量精度；4. 采用多次测量取平均值的方法，减小偶然误差；5. 在实验过程中，注意环境因素的稳定，减少环境因素对实验结果的影响。

七、实验结果及分析1. 通过实验，测量得到光栅常数、波长等参数；2. 分析实验数据，得出结论；3. 对实验中出现的误差进行评估，并提出改进措施。

光栅常数的测定实验报告实验报告：光栅常数的测定摘要：本实验使用光学干涉法测定了光栅常数。

通过在Michelson干涉仪上观察干涉条纹的变化，得到了光栅的刻线间距，并计算出了光栅常数。

实验结果表明，测定值与标准值的误差在可接受范围内，证明实验方法的可靠性和准确性。

一、实验原理光栅是用于进行光谱分析和测量光波波长的重要光学元件。

光栅常数指的是光栅上刻线间距的长度。

在Michelson干涉仪中，将光栅平行于干涉仪的光路方向放置，用单色光照射光栅，经过光栅之后，在干涉仪中形成了正常和背景两组干涉条纹，其间距分别为ΔN和ΔN’。

根据干涉条纹的系数公式：Dcosθ = mλ (m为干涉级次)，得到：① Dcosθ = mλ 可以推导出：② ΔN = Dsinθ （1）λ③ ΔN’ = Dsinθ - δ （2）λ其中，D为光栅常数，θ为入射光线与法线的夹角，δ为夹杂在光路中的任意二棱镜或其他光学元件造成的光程差。

因此，干涉条纹间距的变化就可以直接读出光栅常数。

二、实验器材和方法实验器材：Michelson干涉仪、光栅、单色光源、自适应调节台、光学台、镜头和测量屏等。

实验方法：1. 在Michelson干涉仪上布置好实验器材。

2. 开启单色光源，取得光栅干涉条纹之后，确认干涉条纹的位置。

3. 将干涉仪向上调整2 cm左右，如有需要可用两个镜头调整控制光束位置，让光栅干涉条纹更加清晰。

4. 用自适应调节台挡住两只一侧的光路，再用光学器具精确定位，确认刻线宽度。

5. 移动调节台，使光路通过光栅的不同位置，即可取得不同级次的干涉条纹，测量干涉条纹间距差ΔN及ΔN’。

三、实验结果与分析使用上述方法进行实验，分别在ΔN和ΔN’处得到了干涉条纹的数目分别为12和13。

代入公式（1）和（2）可得：ΔN = Dsinθ = 12λΔN’ = Dsinθ - δ = 13λ其中，λ为单色光波长，δ为根据干涉纹的位置所确定的光程差。

光栅常数测定实验报告实验报告：光栅常数测定摘要：本实验旨在通过测定光栅的衍射图样，计算出光栅的常数。

实验过程中使用了光源、光栅、光屏等器材，并通过调整光栅和光屏的位置，观察到了衍射图样，并进行了数据处理和分析。

最终得出了光栅的常数，并与理论值进行了比较。

引言：光栅是一种常用的光学元件，通过光栅的衍射现象，可以得到有关光的波动性质的重要信息。

光栅常数是光栅的一个基本参数，它决定了光栅的衍射效果。

本实验将通过测定光栅的衍射图样，计算出光栅的常数，并与理论值进行比较，以验证实验结果的准确性。

实验装置和原理：本实验使用的装置包括光源、光栅、光屏等。

光源发出的平行光经过光栅后，会发生衍射现象，形成一系列亮暗相间的衍射条纹。

光屏放置在衍射图样的前方，用于观察和记录衍射条纹。

实验步骤：1. 将光源放置在适当位置，并调整其亮度，使其发出平行光。

2. 将光栅放置在光源和光屏之间，调整光栅的位置和角度，使其与光源和光屏保持垂直。

3. 调整光屏的位置，使其与光栅之间的距离适当。

4. 观察光屏上的衍射图样，并记录下亮暗相间的衍射条纹的数量。

5. 根据衍射条纹的数量和光栅到光屏的距离，计算出光栅的常数。

数据处理和分析：根据实验记录的衍射条纹的数量和光栅到光屏的距离，可以利用衍射公式计算出光栅的常数。

假设光栅的常数为d，光栅到光屏的距离为L，衍射条纹的数量为m，则根据衍射公式，有d*sinθ = m*λ，其中θ为衍射角，λ为光的波长。

由此可以解得光栅的常数d = m*λ/sinθ。

通过多次实验测量，取平均值，并进行误差分析，可以得到最终的光栅常数测定结果。

将实验测得的光栅常数与理论值进行比较，可以评估实验结果的准确性。

结论：通过本实验的光栅常数测定，我们得到了光栅的常数，并与理论值进行了比较。

实验结果与理论值相符合，表明实验方法和数据处理的准确性较高。

然而，实验过程中可能存在一些误差，如光源的亮度不均匀、光栅的制造误差等，这些误差可能对实验结果产生一定的影响。

一、实验目的本次实验旨在通过光栅衍射实验，学习光栅衍射原理，掌握光栅常数和光波波长的测量方法，并对实验误差进行计算和分析。

二、实验原理光栅衍射实验是基于光栅的多缝衍射原理。

当一束单色光垂直照射在光栅上时，光栅上的狭缝会使得光发生衍射，形成一系列明暗相间的衍射条纹。

通过测量衍射条纹的位置，可以计算出光栅常数和光波波长。

光栅方程为：dsinθ = mλ，其中，d为光栅常数，θ为衍射角，m为衍射级数，λ为光波波长。

三、实验仪器与数据实验仪器：光栅、分光计、钠光灯、测微计、白纸等。

实验数据：1. 光栅常数：d = 0.5 mm2. 衍射级数：m = 23. 衍射角：θ = 20°四、误差计算1. 光栅常数误差光栅常数误差主要由光栅的刻划精度和测微计的读数误差引起。

光栅刻划精度误差：假设光栅刻划精度为±0.1%，则光栅常数误差为：Δd = 0.5 mm 0.1% = 0.0005 mm。

测微计读数误差：假设测微计的读数误差为±0.001 mm，则光栅常数误差为：Δd = 0.001 mm。

光栅常数总误差：Δd_total = Δd_刻划+ Δd_测微计 = 0.0005 mm + 0.001 mm = 0.0015 mm。

2. 衍射角误差衍射角误差主要由分光计的读数误差和光栅平面与入射光垂直的误差引起。

分光计读数误差：假设分光计的读数误差为±0.1°，则衍射角误差为：Δθ = 20° 0.1% = 0.02°。

光栅平面与入射光垂直的误差：假设光栅平面与入射光垂直的误差为±0.5°，则衍射角误差为：Δθ = 0.5°。

衍射角总误差：Δθ_total = Δθ_分光计+ Δθ_垂直= 0.02° + 0.5° =0.52°。

3. 光波波长误差光波波长误差主要由光栅常数误差和衍射角误差引起。

光栅常数测定实验数据处理及误差分析摘要：在光栅常数的测定实验中，很难保证平行光严格垂直人射光栅，这将形成误差，分光计的对称测盘法只能消除误差的一阶误差，仍存在二阶误差。

.而当入射角较大时，二阶误差将不可忽略。

关键词：误差，光栅常数，垂直入射，数据处理Analysis and Improvements of the Method to Measure the Grating Constantxuyongbin(South-east University, Nanjing,,211189)Abstract:During the m easuring of grating constant determination,the light doesn’t diffract the grating and leads to error.Spectrometer rm,there is still the measured the symmetry disc method can only eliminate the first -order correction term,there is still the second-order correction error.When the incident angle of deviation is large,the error can not be ignored,an effective dada processing should be taken to eliminate the error .key words: Grating Constant ，Accidental error ,Improvements在光栅常数测定的实验中，当平行光未能严格垂直入射光栅时，将产生误差，用对称测盘法只能消除一阶误差，仍存在二阶误差，我们根据推导，采取新的数据处理方式以消除二阶实验误差。

光栅常数的实验报告光栅常数的实验报告引言：光栅是一种用于分光和测量光波长的重要工具。

光栅常数是光栅的一个重要参数，它与光栅的刻线间距有关。

本实验旨在通过测量光栅的干涉条纹，计算出光栅常数，并分析实验结果的准确性和可靠性。

实验装置与原理：本实验使用的装置主要包括光源、准直器、光栅、物镜和观察屏。

实验原理基于光的干涉现象，当平行入射的单色光通过光栅时，会产生一系列干涉条纹。

通过观察这些干涉条纹的位置和间距，可以计算出光栅的常数。

实验步骤：1. 将准直器对准光源，使其发出的光束尽可能平行。

2. 将光栅放置在准直器后，调整角度使得光束垂直入射到光栅上。

3. 将观察屏放置在光栅的透射方向上，调整距离使得光栅的衍射图样清晰可见。

4. 观察屏上出现的干涉条纹，并用尺子测量相邻两条条纹的距离。

5. 重复实验多次，取平均值计算光栅常数。

实验结果与分析：通过多次实验测量，我们得到了一系列干涉条纹的间距数据，并计算出了光栅常数。

在分析结果时，我们需要考虑实验误差和系统误差对结果的影响。

实验误差可能来自于测量的不准确性，例如使用尺子测量干涉条纹的距离时，由于人眼的视觉限制，可能存在一定的误差。

为了减小这种误差，我们可以使用更精确的测量仪器，如显微镜或激光干涉仪。

系统误差可能来自于实验装置的不完善或使用过程中的误差。

例如，光源的稳定性、光栅的质量以及观察屏的位置调整等因素都可能对实验结果产生影响。

为了减小系统误差，我们可以使用更稳定的光源，选择质量较高的光栅，并严格控制实验条件。

在分析实验结果时，我们还可以与理论值进行比较。

光栅常数可以通过光栅的刻线间距和入射光的波长计算得出。

如果实验结果与理论值相差较大，我们需要进一步检查实验装置和操作是否存在问题，并尝试排除误差。

结论：通过本实验，我们成功测量了光栅的干涉条纹，并计算出了光栅常数。

在分析结果时，我们需要考虑实验误差和系统误差的影响。

为了提高实验结果的准确性和可靠性，我们可以采取一些措施，如使用更精确的测量仪器和优化实验装置。

光栅常数测量实验中存在的问题及对策
光栅常数测量实验特别能体现光学实验对仪器粗调要求高，调节顺序性强的特点，能够培养学生养成认真观察、勤于思考的实验习惯，提升学生实验动手能力。

在实验中，存在望远镜未聚焦无穷远导致反射像模糊，望远镜粗调耗时长以及光栅调节要求不清楚等问题，导致实验不能按时完成。

针对以上问题进行深入分析，找到解决对策。

通过平面镜紧贴望远镜出光口的方法调节望远镜聚焦无穷远，借助平行光管进行望远镜粗调，将光栅调节要求总结为“三标两重合，谱线要等高; 两者皆满足，再测衍射角”。

光栅常数测量实验报告
实验报告
光栅常数测量实验报告
一、实验原理
光栅是由一些平行与彼此等距的透光条纹组成的规则光学元件。

在平行光照射下，光栅能够分拆来自单色光源的光线，产生色散
光谱。

根据衍射定律，光经过光栅后，在观察平面上呈现出干涉
条纹。

其中，干涉条纹的间隔与光栅常数d有关。

当光栅常数d
知道时，就可以通过干涉条纹的间隔来推算出光的波长。

二、实验器材
1. 光源
2. 垂直调节平台
3. 微调平台
4. 平反镜
5. 显微镜
6. 半透镜
7. 光栅
8. 移动架
三、实验步骤
1. 将光源放置在光栅的后方。

2. 调整光源的位置，使其绕光栅旋转。

3. 在幕玻璃上放置平反镜，将光线引到光栅透射处。

4. 调整光栅微调平台的高度，找到干涉条纹。

5. 移动光栅，调整干涉条纹的数量。

6. 测量干涉条纹的数量和光栅的长度。

7. 根据实验数据，计算光栅常数。

四、实验数据
1. 光栅长度：20mm
2. 干涉条纹数量：32
3. 选取的谱线：黄光
5. 实验结果
根据实验数据，计算得到光栅常数为0.625 mm。

光栅常数测量实验的结果比较准确，同时也能验证光栅分拆光线的原理。

利用干涉条纹的间隔可以推算光的波长，这对于无法直接测量光波长的情况下很有用。

在实验过程中，要注意光线的充分延伸和调整，以避免人为误差。

同时，记录和分析数据也是保证实验准确性的重要手段。

光栅测波长的误差主要来自以下几个方面：1.光栅的分辨率：光栅的分辨率决定了测量的波长的最小分辨率，即光栅测量波长的最小单位。

如果光栅的分辨率较低，则测量的波长误差也会较大。

2.光源的波长稳定性：光源的波长稳定性对光栅测量波长的误差也会产生影响。

如果光源的波长不稳定，则测量的波长也会有一定的误差。

3.光栅的放大倍数：光栅测量波长时，一般需要使用调焦镜将光栅的图像放大至观察到的晶粒数最多的位置，这就要求光栅的放大倍数要足够大，以便于准确测量波长。

如果放大倍数较小，则测量的波长误差也会较大。

4.光栅的光学精度：光栅的光学精度也会影响测量的波长误差。

如果光栅的光学精度较低，则测量的波长误差也会较大。

5.观察者的视力：光栅测量波长时，需要观察者比较光栅上晶粒的位置，如果观察者的视力较差，则测量的波长误差也会较大。

6.测量条件的影响：光栅测量波长时，测量条件也会对测量的波长误差产生影响。

包括测量环境的温度、湿度、压力等因素，如果这些因素发生变化，可能会导致光栅的尺寸发生变化，从而影响测量的波长结果。

7.设备的精度：光栅测量波长时，使用的设备也会对测量的波长误差产生影响。

如果使用的设备的精度较低，则测量的波长误差也会较大。

为了减小光栅测量波长的误差，可以采取以下措施：1.使用高分辨率的光栅：高分辨率的光栅可以提供较精确的波长测量单位，从而减小测量的波长误差。

2.使用稳定的光源：稳定的光源可以提供稳定的波长，从而减小测量的波长误差。

3.使用足够大的放大倍数：足够大的放大倍数可以提供较高的测量精度，从而减小测量的波长误差。

4.使用高精度的光栅：高精度的光栅可以提供较高的光学精度，从而减小测量的波长误差。

5.选择视力较好的观察者：视力较好的观察者可以更准确地观察光栅上晶粒的位置，从而减小测量的波长误差。

6.控制测量环境的温度、湿度、压力等因素：通过控制测量环境的温度、湿度、压力等因素，可以减小光栅尺寸变化所带来的影响，从而减小测量的波长误差。
