手机结构原材料基础知识

一、何为OLED1、OLED知识由于有机电致发光二极管(Organic Light-Emitting Diode，OLED)由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术，因此目前全球有多家由于有机电致发光二极管(Organic Light-Emitting Diode，OLED)由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术，因此目前全球有多家厂商投入研发，根据了解和估计，我国目前手机市场上采用OLED产品的手机共38款[单色OLED10款,区域色15款,256色8款,全色3款](见表1),据本人得知目前国内手机设计公司正在着手研发的OLED手机,已有7款.再加上SKD/CKD的产品和国际品牌的产品。

预计到年底我国手机市场上会有50款OLED产品手机，风骚于我国手机市场(见表2)。

同时在综合表3数据显示,OLED未来可望与STN-LCD及TFT-LCD技术抗衡,至此向大家介绍OLED的相关知识。

则称为LEP(Light-emitting Polymer Device)桥大学桥成立显示技术公司Technology),加偏压使电洞和电子分别由正、负极出发，并在有机发光层相遇而产生发光作用，其中阳极为LiOLED故厂商可由改变发光层的材料而得到所需之(Passive Matrix(Active Matrix方式是属于电流驱动。

无源方式的构造较于简单，驱动视电流决定灰阶，应用在小尺寸产品上的分辨率及画质要往大尺寸应用产品发展，恐怕会提高消耗2、OLED的结构和原理OLED的结构和原理OLED的基本结构是由一薄而透明具半导体特性之铟锡氧化物(ITO)，与电力之正极相连，再加上另一个金属阴极，包成如三明治的结构。

手机结构原理
手机结构原理是指手机的内部结构和工作原理。

手机主要由屏幕、电路板、电池、摄像头、扬声器等部件组成。

屏幕是手机的输出设备，采用液晶或OLED技术，将电信号
转化为图像供用户观看。

电路板是手机的核心部件，上面集成了中央处理器（CPU）、内存芯片、通信芯片等，负责控制手机的各项功能。

电池提供手机的电源，一般采用锂离子电池，具有高能量密度和较长的使用寿命。

摄像头的原理是光电转换，通过感光元件将光线转化为电信号，进而生成图像。

扬声器则是手机的音频输出设备，将电信号转化为声音供用户听取。

手机的工作原理主要是通过电路板上的芯片来实现的。

当用户触摸屏幕或按键时，触摸信号或按键信号被感应后，通过电路板中的芯片进行处理和解析。

CPU负责处理数据、运行应用
程序等，内存芯片存储手机的操作系统和应用程序。

通信芯片负责手机与移动通信网络的连接和数据传输。

当用户拨打电话或发送短信时，通信芯片将信号转化为电磁波，经过天线发送出去。

接收到的信号也通过天线进入手机，经过通信芯片解码后转化为语音或文字。

同时，手机的摄像头会实时感知外界环境，将图像信号传输给CPU进行处理，并通过
屏幕显示给用户。

扬声器则负责将接收到的声音信号转化为声音输出。

总之，手机结构原理是指手机内部各个部件的结构和工作原理，通过合理的组合和配合，实现了手机的各项功能。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换或放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L ……①即电容的容量与介质的介电常数成正比，与两个极板的面积成正比，与两个极板之间的距离成反比。

手机原理基础知识手机原理基础知识指的是手机的工作原理和组成部分。

手机由硬件和软件两部分组成。

在硬件方面，手机包括中央处理器（CPU）、内存、存储器、屏幕、摄像头、音频芯片、通信芯片和电池等组件。

中央处理器是手机的核心部件，用于处理各种计算任务。

内存用于存储手机运行时的数据和程序。

存储器则用于存储用户的数据。

屏幕是手机的输出设备，显示各种图像和文字。

摄像头用于拍摄照片和录制视频。

音频芯片用于播放音乐和处理通话声音。

通信芯片则是手机实现通信功能的关键部件。

在软件方面，手机使用操作系统来管理硬件和软件资源。

常见的操作系统包括Android、iOS和Windows Phone等。

操作系统通过与硬件交互，提供用户界面和各种功能，使用户可以通过触摸屏、按键或声音等方式与手机进行交互。

同时，操作系统还支持手机应用程序的运行，用户可以通过应用商店下载和安装各种应用程序，实现各种功能需求。

手机的工作原理基于电子技术。

当用户使用手机时，电池提供电力，通过电路将电能转化为手机所需的各种形式的能量。

手机的基本工作流程包括接收信号、处理信号和输出信号等步骤。

当手机接收到来自基站的信号时，通信芯片将信号接收并转换为数字信号。

中央处理器对数字信号进行处理，将其转化为可识别的数据，然后通过操作系统控制硬件完成相应任务，比如拨打电话、发送短信、浏览网页等。

通过屏幕和音频芯片，手机将处理后的数据转化为人类可理解的文字、图像和声音等形式输出给用户。

总之，手机原理基础知识涉及到手机的硬件和软件组成部分，以及手机的工作原理。

了解手机原理的基础知识，可以帮助人们更好地理解手机的运作机制，并有效地使用手机。

手机相关物料介绍手机是一种现代化的通讯工具，已成为人们日常生活中必不可少的物品之一。

它不仅仅用于打电话和发送短信，还可以进行上网、拍照、录像、听音乐、玩游戏等多种功能。

如今，手机市场上的种类繁多，各种品牌、型号和配置的手机令人眼花缭乱。

下面是对手机相关物料的一些介绍。

首先，手机屏幕是手机的重要组成部分之一。

不同的手机屏幕可以有不同的材质和技术，如普通液晶屏、AMOLED屏幕、Retina显示屏等。

其中，AMOLED屏幕和Retina显示屏因其色彩饱和度高、对比度优秀和清晰度出色而备受青睐。

其次，手机的摄像头也是手机的一项重要功能。

随着科技的不断进步，现代手机的摄像头已经发展到了越来越高的水平。

现在许多手机配备有双摄像头甚至三摄像头，使得用户能够在不同场景下拍摄出更加清晰、真实的照片和视频。

除此之外，手机的处理器也非常重要。

手机的处理器决定着手机的性能和响应速度。

不同的手机配置不同的处理器，如Snapdragon、Exynos、A系列芯片等。

处理器的强大性能可以提供更好的游戏体验、视频播放效果并且在多任务处理时更加流畅。

此外，手机的电池寿命也是购买手机时需要考虑的重要因素之一。

不同品牌和型号的手机电池容量各异，有些可持续使用一整天，而有些则需要更加频繁的充电。

好的电池寿命可以让用户在无需频繁充电的情况下更好地满足日常需求。

最后，手机的外观设计也是用户在购买手机时考虑的重要因素之一。

手机外观设计既与手机的品牌和定位有关，也参考时尚潮流和消费者个人喜好。

有些手机采用金属机身设计、无边框设计或者弯曲屏幕设计，从而提供更加美观和手感舒适的外观。

总而言之，手机作为现代社会不可或缺的通讯工具，其相关物料的设计和配置对于用户体验和性能至关重要。

在选择购买手机时，用户应当根据自身的需求和预算，权衡各种因素，以选择适合自己的手机。

手机是一种现代化的通讯工具，已成为人们日常生活中必不可少的物品之一。

它不仅仅用于打电话和发送短信，还可以进行上网、拍照、录像、听音乐、玩游戏等多种功能。

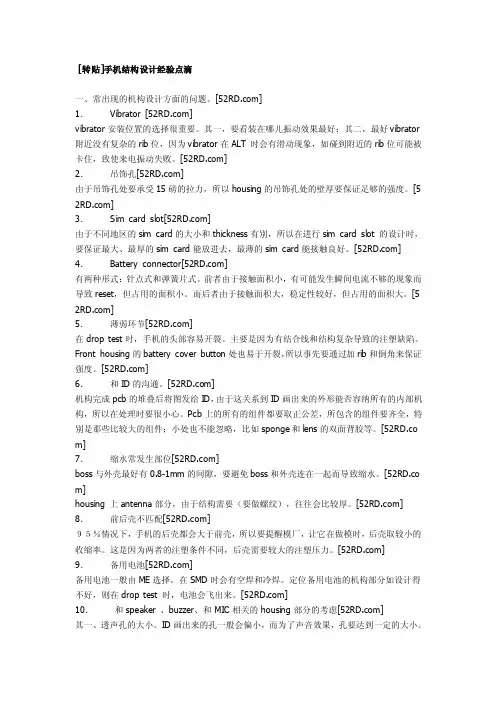

[转贴]手机结构设计经验点滴一、常出现的机构设计方面的问题。

[]1． Vibrator []vibrator安装位置的选择很重要。

其一，要看装在哪儿振动效果最好；其二，最好vibrator 附近没有复杂的rib位，因为vibrator在ALT 时会有滑动现象，如碰到附近的rib位可能被卡住，致使来电振动失败。

[]2．吊饰孔[]由于吊饰孔处要承受15磅的拉力，所以housing的吊饰孔处的壁厚要保证足够的强度。

[5 ]3． Sim card slot[]由于不同地区的sim card的大小和thickness有别，所以在进行sim card slot 的设计时，要保证最大、最厚的sim card能放进去，最薄的sim card能接触良好。

[] 4． Battery connector[]有两种形式：针点式和弹簧片式。

前者由于接触面积小，有可能发生瞬间电流不够的现象而导致reset，但占用的面积小。

而后者由于接触面积大，稳定性较好，但占用的面积大。

[5 ]5．薄弱环节[]在drop test时，手机的头部容易开裂。

主要是因为有结合线和结构复杂导致的注塑缺陷。

Front housing的battery cover button处也易于开裂，所以事先要通过加rib和倒角来保证强度。

[]6．和ID的沟通。

[]机构完成pcb的堆叠后将图发给ID，由于这关系到ID画出来的外形能否容纳所有的内部机构，所以在处理时要很小心。

Pcb上的所有的组件都要取正公差，所包含的组件要齐全，特别是那些比较大的组件；小处也不能忽略，比如sponge和lens的双面背胶等。

[52RD.co m]7．缩水常发生部位[]boss与外壳最好有0.8-1mm的间隙，要避免boss和外壳连在一起而导致缩水。

[52RD.co m]housing 上antenna部分，由于结构需要（要做螺纹），往往会比较厚。

[] 8．前后壳不匹配[]９５％情况下，手机的后壳都会大于前壳，所以要提醒模厂，让它在做模时，后壳取较小的收缩率。

OLED基础知识汇总OLED（Organic Light Emitting Diode）有机发光二极管，是一种使用有机分子作为发光材料的显示技术。

与传统的液晶显示技术相比，OLED具有更高的对比度、更快的响应时间、更宽的视角范围和更薄的显示器。

工作原理：OLED的基本结构是由两个电极之间夹层有机材料形成，这些有机材料是半导体，可以在电场的作用下发光。

当电流通过这些半导体材料时，正、负极的电子会在空穴中相碰撞，从而释放出能量的形式，产生光子。

OLED的特点：1.极高的对比度：OLED显示器可以实现非常高的对比度，因为它可以在不需要背光的情况下，直接在像素级别亮度控制，使得黑色更加纯正，亮色更加鲜明。

2.快速的响应时间：OLED显示器具有非常快的响应时间，每个像素点可以在纳秒级别进行开关，这使得OLED在显示运动图像或高速视频时不会出现模糊或残影。

3.宽广的视角范围：OLED具有非常宽广的视角范围，使得从各个角度观看显示屏时图像的质量保持一致。

4.薄型：OLED显示器可以制造得非常薄，因为它不需要背光模块，整个屏幕可以非常薄，并且可以弯曲成弧形或卷曲形状。

5.低功耗：OLED显示器只有在需要亮度时才会消耗电能，而不像液晶显示器一样需要固定的背光源，因此OLED具有较低的功耗。

OLED的应用：1.手机屏幕：由于OLED显示器具有非常高的对比度和鲜艳的颜色，因此广泛应用于智能手机的屏幕。

OLED还可以实现全面屏设计和曲面屏设计，提供更好的用户体验。

2.电视屏幕：OLED电视屏幕可以提供更高的画质和观影体验，具有更高的对比度和更广的色域，同时还能够实现更薄的设计和更大的尺寸。

3.汽车显示屏：OLED显示器可用于汽车仪表盘和娱乐系统，提供更好的可视性和观看角度。

4.照明应用：OLED也可以用于家居照明和商业照明，因为它可以提供柔和而均匀的光线，并且可以制造成各种形状和设计的灯具。

5.可穿戴设备：OLED显示器非常适合于可穿戴设备，因为它可以制造得非常薄并且可以弯曲，适应各种形状和尺寸的设备。

安卓手机ROM基础知识Android一词的本义指“机器人”，同时也是Google于2007年11月5日宣布的基于Linux平台的开源手机操作系统的名称，该平台由操作系统、中间件、用户界面和应用软件组成，号称是首个为移动终端打造的真正开放和完整的移动软件。

目前，最新版本为Android 2.4Gingerbread和Android 3.0Honeycomb。

①底包:官方的系统包，相当于我们的Windows的操作系统，事实上它相当于一个纯净版或者内核版的系统包，是最底层的东西。

扩展名为sbf，底包通常是官方发布的，ROM作者直接拿来用的，可以选择的版本不会太多，通常更新也不会频繁。

底包通常使用PC端刷机工具（RSD）配合Bootloader的工程模式完成刷入。

②升级包（镜像包）：广大玩家制作的底包增强包，通常表现为一个update.zip文件。

升级包是对底包的扩展和增强，包含一系列的辅助工具和服务，没有中文的底包通过升级包可以实现中文。

当然，很多功能也是通过升级包来实现的。

可以说，在刷新了底包后，配合刷新相应的升级包，这样才形成一个完整系统。

升级包通常通过Recovery工具，从SD卡读取刷入。

③Bootloader ：相当于电脑里面的bios（基本输入输出系统），手机一开机，控制手机的就是Bootloader。

我们通常所说的进入Bootloader，实际上是指进入Bootloader的工程模式，既是刷机模式，在此模式下可以将moto的sbf文件（底包）刷到机器里面。

④Recovery ：Moto 手机内置的一个独立备份恢复工具，类似电脑上的一些一键还原系统，既是在系统出现问题的时候仍然可以打开的一个模式。

Moto 的Recovery 主要提供了WIPE（硬启，清除数据，恢复出厂设置）和Update（通常用于安装升级包，update.zip）功能。

Recovery是不能直接刷新的底包的，通常它刷新的升级包（update.zip）的方式是：自动寻找SD卡上的特定文件，然后写入。

【分享】手机基础知识手册手机的硬件结构手机的结构可分为三部分，即射频处理部分、逻辑/音频部分以及输入输出接口部分。

以下对这三部分作粗略介绍。

² 射频部分射频部分一般指手机射频接收与射频发射部分，主要电路包括：天线、天线开关、接收滤波、高频放大、接收本振、混频、中频、发射本振、功放控制、功放等。

一、发送部分发部分包括带通滤波、中频、发射本振、射频功率放大器、发射滤波器、天线开关、天线等。

二、接收部分接收部分包括天线、天线开关、高频滤波、高频放大、混频、中频滤波和中频放大等电路。

对接收信号进行一级一级处理，最后得到推动听筒发声的音频信号。

解调大都在中频处理集成电路（IC）内完成，解调后得到频率相同的模拟同相/正交信号，然后进入逻辑/音频处理部分进行后级的处理。

² 逻辑/音频部分包括逻辑处理和音频处理两个方面的内容。

一、音频处理部分1发送音频处理过程。

来自送话器的话音信号经音频放大集成模块放大后进行A/D变换、话音编码、信道编码、调制，最后送到射频发射部分进行下一步的处理。

2．接收音频处理过程。

从中频输出的RXI、RXQ信号送到调制解调器进行解调，之后进行信道解码、D/A变换，再送到音频放大集成模块进行放大。

最后，用放大的音频信号去推动听筒发声。

二、逻辑处理部分手机射频、音频部分及外围的显示、听音、送语、插卡等部分均是在逻辑控制的统一指挥下完成其各自功能。

顺着前面讲的三种线中控制线的流向进行分析，可以弄清逻辑部分怎样对各部分进行功能控制。

² 输入输出部分输入输出部分在维修中主要指：显示、按键、振铃、听音、送话、卡座等部分，有时也称界面部分。

GSMGSM全名为Global System for Mobile Communications，中文为全球移动通讯系统，俗称“全球通”，是由欧洲开发的数字移动电话网络标准，包括GSM900MHz、GSM1800MHz 及GSM1 900MHz等几个频段。

手机工作原理简述手机是我们日常生活中不可或缺的通讯工具，它的工作原理是怎样的呢？让我们一起来简单了解一下。

首先，手机的基本构成是由手机芯片、天线、电池、屏幕、摄像头、麦克风、扬声器等组成。

其中，手机芯片是手机的核心部件，它包含了处理器、内存、存储等功能。

当我们使用手机时，我们所进行的操作，都是通过手机芯片来完成的。

手机的工作原理主要分为通信原理和数据处理原理两个方面。

在通信原理方面，手机通过天线接收到来自基站的无线信号，经过解调等处理后，将信号传递给手机芯片进行进一步处理。

手机芯片将接收到的信号转换为语音、数据等形式，供我们进行通话、上网等操作。

同时，手机芯片也会将我们发送的语音、数据等信息转换为无线信号，通过天线发送给基站，实现与对方的通信。

在数据处理原理方面，手机芯片会根据我们的操作指令，进行数据的处理和存储。

比如，当我们打开一个APP时，手机芯片会根据我们的指令，读取相应的数据并进行处理，然后将处理后的数据显示在屏幕上。

同时，手机芯片也会将数据存储在内存或存储卡中，以便我们下次使用时能够更快速地获取到相应的数据。

除了通信原理和数据处理原理，手机的工作原理还涉及到电池的供电原理。

电池是手机的能量来源，它将储存的电能转化为手机的动力，供手机芯片、屏幕等部件的正常工作。

当我们使用手机时，手机芯片会通过管理电池的电能，以保证手机的正常运行。

总的来说，手机的工作原理是一个复杂的系统工程，它涉及到通信、数据处理、能源供应等多个方面。

通过手机芯片的处理，手机能够实现语音通话、数据传输、应用运行等功能，为我们的日常生活带来了极大的便利。

希望通过本文的简要介绍，能够让大家对手机的工作原理有一个初步的了解。

手机的工作原理虽然复杂，但正是这些原理的运行，使得我们能够轻松地进行通讯、娱乐、工作等活动。

手机的工作原理，也正是科技发展的成果之一，它不断地为我们的生活带来新的可能性和便利。
