粗糙度对比Ra、Rz、RMS、国内外标准对照

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

0.63
25
0.50
20
0.40
16

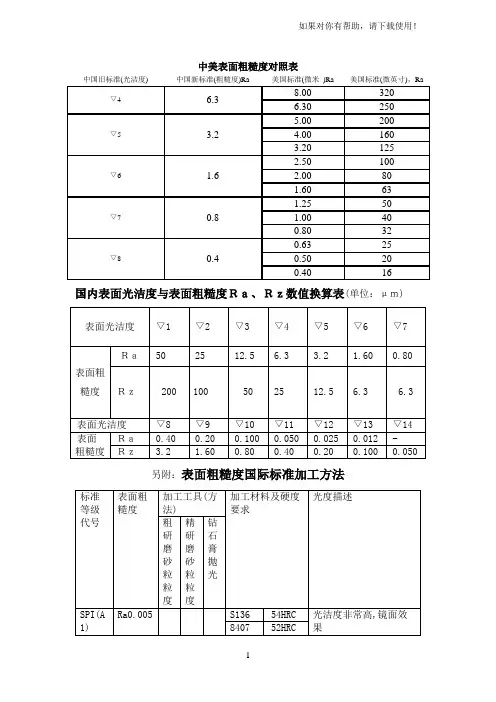

国内表面光洁度与表面粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)
表面光洁度
▽1
▽2
▽3
▽4
▽5
▽6
▽7
表面粗糙度
Ｒａ
50
25
12.5
6.3
3.2
1.60
0.80
Ｒｚ
200
100
50
25
12.5
6.3
6.3
表面光洁度
▽8
▽9
▽10
▽11
▽12
▽13
▽14
表面粗糙度
Ｒａ
0.40
SPI(B3)
Ra0.2
没有光亮度,有轻微1000#砂纸纹
不辨加工痕迹的方向
Ra0.4
精加工：精车＼精刨＼精铣＼磨＼铰＼刮
微辨加工痕迹的方向
Ra0.8
精加工：精车＼精刨＼精铣＼磨＼铰＼刮
可辨加工痕迹的方向
Ra1.6
Ra3.2
Ra6.3
Ra12.5
Ra25
Ra50
另附：
粗糙度仪新旧标准参数变化对照表
现将TR200粗糙度仪依据新标准更改参数的情况列表如下，如有问题，由时代公司负责解释。本表还适用于公司TR1系列粗糙度仪。修改后可测量参数的总数没有变化，仍为13个参数，只是显示在不同的标准中,也就是说：时代粗糙度仪产品参数：涵盖新旧标准参数！（详见表）
0.20
0.100
0.050
0.025
0.012
-
Ｒｚ
3.2
1.60
0.80
0.40
0.20
0.100
0.050

中美表面粗糙度对照表中旧标( 光洁度) 中新标( 粗糙度)Ra 美标(微米)，Ra 美国标准( 微英寸)，Ra ▽4 6.38.00 3206.30 250▽5 3.2 5.00 200 4.00 160 3.20 125▽6 1.6 2.50 100 2.00 80 1.60 63▽7 0.81.25 501.00 400.80 32▽8 0.4 0.63 25 0.50 20 0.40 16Ra: 轮廓算术平均偏差在取样长度内轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度内五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。

在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。

总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。

具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。

（2）摩擦表面比不摩擦表面的粗糙度数值小。

摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。

（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。

一般情况间隙配合比过盈酝合粗糙度数值要小。

（4）配合表面的粗糙度应与其尺寸精度要求相当。

配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。

（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。

一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国内和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（12.5）和小的（0.025）用RZ，其余用Ra表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表。

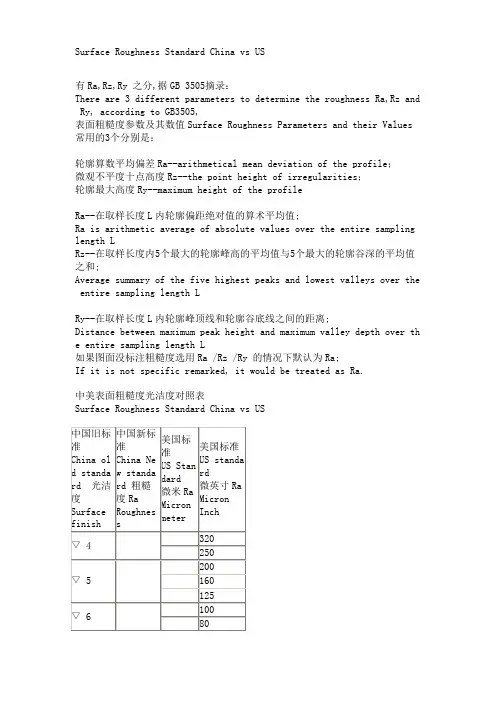

Surface Roughness Standard China vs US有Ra,Rz,Ry 之分,据GB 3505摘录：There are 3 different parameters to determine the roughness Ra,Rz and Ry, according to GB3505,表面粗糙度参数及其数值Surface Roughness Parameters and their Values 常用的3个分别是：轮廓算数平均偏差Ra--arithmetical mean deviation of the profile；微观不平度十点高度Rz--the point height of irregularities；轮廓最大高度Ry--maximum height of the profileRa--在取样长度L内轮廓偏距绝对值的算术平均值;Ra is arithmetic average of absolute values over the entire sampling length LRz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和;Average summary of the five highest peaks and lowest valleys over the entire sampling length LRy--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离;Distance between maximum peak height and maximum valley depth over th e entire sampling length L如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra;If it is not specific remarked, it would be treated as Ra.中美表面粗糙度光洁度对照表Surface Roughness Standard China vs US表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度;其两波峰或两波谷之间的距离波距很小在1mm以下,用肉眼是难以区别的,因此它属于微观几何形状误差;表面粗糙度越小,则表面越光滑;表面粗糙度的大小,对机械零件的使用性能有很大的影响,主要表现在以下几个方面：Surface roughness is determined for the minor interval or minor dista nce between the peak height and valley depth on the machining surface . If the distance is less than 1mm, it would be invisible to the nak ed eye. If these deviations are small, the surface is smooth. The di fferent roughness may influence the performance of mechanical parts a s follows,① 表面粗糙度影响零件的耐磨性;表面越粗糙,配合表面间的有效接触面积越小,压强越大,磨损就越快May influence the Wear resistance.② 表面粗糙度影响配合性质的稳定性;对间隙配合来说,表面越粗糙,就越易磨损,使工作过程中间隙逐渐增大；对过盈配合来说,由于装配时将微观凸峰挤平,减小了实际有效过盈,降低了联结强度;May influence the stability of the fitting.③ 表面粗糙度影响零件的疲劳强度;粗糙零件的表面存在较大的波谷,它们像尖角缺口和裂纹一样,对应力集中很敏感,从而影响零件的疲劳强度;May influence the fatigue strength of the parts.④ 表面粗糙度影响零件的抗腐蚀性;粗糙的表面,易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层,造成表面腐蚀;May influence the resistance to corrosion.⑤ 表面粗糙度影响零件的密封性;粗糙的表面之间无法严密地贴合,气体或液体通过接触面间的缝隙渗漏;May influence the leakproofness of the parts.此外,表面粗糙度对零件的外观、测量精度也有影响;Furthermore, it may also influence the appearance of the parts and me asurement accuracy.。

Ra,Rz,Ry都有英制,与公制差40倍,16ui转化后是0.4um中美表面粗糙度对照表中国旧标准 ( 光洁度 ) 中国新标准 ( 粗糙度 )Ra 美国标准 (微米)，Ra 美国标准 ( 微英寸 )，Ra ▽ 4 6.38.00 3206.30 250▽ 5 3.2 5.00 200 4.00 160 3.20 125▽ 6 1.6 2.50 100 2.00 80 1.60 63▽ 7 0.8 1.25 50 1.00 40 0.80 32▽ 8 0.4 0.63 25 0.50 20 0.40 16英制螺纹螺母孔径英制螺纹圆拄管螺纹螺纹直径（英寸）每英寸牙数钻头直径（毫米）螺纹直径（英寸）每英寸牙数钻头直径（毫米）铸铁、黄铜、青铜钢、可锻铸铁3/16 1/4 5/162420183.85.16.63.95.26.71/81/43/82819198.811.715.2表面光洁度与粗糙度Ｒa、Ｒz数值转换表无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。

这就是零件加工后的表面粗糙度。

过去称为表面光洁度。

国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。

高度参数共有三个:轮廓的平均算术偏差(R a):通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，不平度平均高度(Rz):就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7表面粗糙度Ｒａ50 25 12.5 6.3 3.2 1.60 0.80 Ｒｚ200 100 50 25 12.5 6.3 6.3表面光洁度▽8 ▽9 ▽10▽11 ▽12 ▽13 ▽14表面粗糙度Ｒａ0.40 0.20 0.100 0.050 0.025 0.012 -Ｒｚ 3.2 1.60 0.80 0.40 0.20 0.100 0.050表面光洁度▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7表面粗糙度Ｒａ50 25 12.5 6.3 3.2 1.60 0.80 Ｒｚ200 100 50 25 12.5 6.3 6.3表面光洁度▽8 ▽9 ▽10 ▽11 ▽12 ▽13 ▽14表面粗糙度Ｒａ0.40 0.20 0.100 0.050 0.025 0.012 - Ｒｚ 3.2 1.60 0.80 0.40 0.20 0.100 0.050如有侵权请联系告知删除，感谢你们的配合！。

表面粗糙度高度参数有3种:1. 轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2. 微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3. 轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS直实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例：RMS64 = 64*25.4/1000= RA 1.6几个常用的如下RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1 ---- 0.025um；N2 ---- 0.05um; N3 ----- O.lum ;N4 ---- 0.2um；N5 ---- 0.4um ; N6 ----- 0.8um；N7 ---- 1.6um；N8 ---- 3.2um ; N9 ----- 6.3um；N10 --- 12.5um ；N11 ---- 25um日本表面粗糙度的老标准。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*1000=RA举例:RMS64 = 64*1000= RA几个常用的如下:RMS250 =RMS125 =RMS64 =RMS32 =表面粗糙度外国与中国标准对照N1－－；N2－－；N3－－；N4－－；N5－－；N6－－；N7－－；N8－－；N9－－；N10－－；N11－－25um；日本表面粗糙度的老标准。

对应关系：▽：Ra25～；▽▽：～；▽▽▽：～；▽▽▽▽：～。

说明：上面的数值依次为：、、、、25S、50S、100S表面粗糙度与光洁度的关系参考表 (单位:μm)表面状态雾状镜面镜状光泽面亮光泽面暗光泽面不可辨加工痕迹方向微辨加工痕迹方向可辨加工痕迹方向看不清加工痕迹微见加工痕迹可见加工痕迹微见刀痕可见刀痕明显可见刀痕Rz与Ra对比Rz100时相当于Ra25以下为对照表Rz2001005025Ra5025Rz1016254063 Ra1016。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

1.轮廓算数平均偏差:轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度:微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度:轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面, 普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS直实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位般的有:RMS*1000=RA举例:RMS64 = 64*1000= RA几个常用的如下：RMS250 =RMS125 =RMS64 =RMS32 =表面粗糙度外国与中国标准对照N1—— ; N2--;N3-— ;N4- — ; N5--; N6--;N7--; N8--; N9--;N10--; N11-- 25um日本表面粗糙度的老标准。

对应关系:▽ : Ra25 〜;▽ ▽▽:▽ ▽▽▽:〜。

说明:上面的数值依次八、25S、50S、100S为:表面粗糙度与光洁度的关系参考表（单位：卩m）Rz与Ra对比RzlOO时相当于Ra25 以下为对照表。

中国与美国的表面粗糙度(光洁度)对照表表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra)--arithmetical mean deviation of the profile；微观不平度十点高度(Rz)--the point height of irregularities；轮廓最大高度(Ry)--maximum height of the profile。

Ra--在取样长度L内轮廓偏距绝对值的算术平均值。

Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。

Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。

如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。

表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。

其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。

表面粗糙度越小，则表面越光滑。

表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：① 表面粗糙度影响零件的耐磨性。

表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。

② 表面粗糙度影响配合性质的稳定性。

对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。

③ 表面粗糙度影响零件的疲劳强度。

粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。

④ 表面粗糙度影响零件的抗腐蚀性。

粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。

⑤ 表面粗糙度影响零件的密封性。

粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi 的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi 的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*1000=RA举例:RMS64 = 64*1000= RA几个常用的如下:RMS250 =RMS125 =RMS64 =RMS32 =表面粗糙度外国与中国标准对照N1－－；N2－－；N3－－；N4－－；N5－－；N6－－；N7－－；N8－－；N9－－；N10－－；N11－－25um；日本表面粗糙度的老标准。

对应关系：▽：Ra25～；▽▽：～；▽▽▽：～；▽▽▽▽：～。

说明：上面的数值依次为：、、、、25S、50S、100S表面粗糙度与光洁度的关系参考表? (单位:μm)洁度GB1031－1968等级▽14▽13▽12▽11▽10▽9▽8▽7▽6▽5▽4▽3▽2▽1表面状态雾状镜面镜状光泽面亮光泽面暗光泽面不可辨加工痕迹方向微辨加工痕迹方向可辨加工痕迹方向看不清加工痕迹微见加工痕迹可见加工痕迹微见刀痕可见刀痕明显可见刀痕Rz与Ra对比Rz100时相当于Ra25 以下为对照表Rz200105025Ra5025Rz1016254063。

中国与美国的表面粗糙度(光洁度)对照表表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra)--arithmetical mean deviation of the profile；微观不平度十点高度(Rz)--the point height of irregularities；轮廓最大高度(Ry)--maximum height of the profile。

Ra--在取样长度L内轮廓偏距绝对值的算术平均值。

Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。

Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。

如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。

表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。

其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。

表面粗糙度越小，则表面越光滑。

表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：① 表面粗糙度影响零件的耐磨性。

表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。

② 表面粗糙度影响配合性质的稳定性。

对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。

③ 表面粗糙度影响零件的疲劳强度。

粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。

④ 表面粗糙度影响零件的抗腐蚀性。

粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。

⑤ 表面粗糙度影响零件的密封性。

粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。
