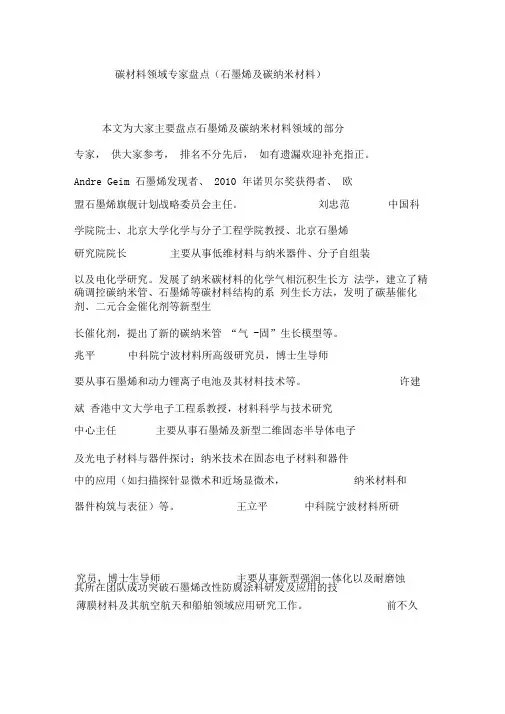

前不久碳材料领域专家盘点（石墨烯及碳纳米材料）本文为大家主要盘点石墨烯及碳纳米材料领域的部分 专家， 供大家参考， 排名不分先后， 如有遗漏欢迎补充指正。

Andre Geim 石墨烯发现者、 2010 年诺贝尔奖获得者、 欧学院院士、北京大学化学与分子工程学院教授、北京石墨烯以及电化学研究。

发展了纳米碳材料的化学气相沉积生长方 法学，建立了精确调控碳纳米管、石墨烯等碳材料结构的系 列生长方法，发明了碳基催化剂、二元合金催化剂等新型生长催化剂，提出了新的碳纳米管 “气 -固”生长模型等。

斌 香港中文大学电子工程系教授，材料科学与技术研究及光电子材料与器件探讨；纳米技术在固态电子材料和器件其所在团队成功突破石墨烯改性防腐涂料研发及应用的技盟石墨烯旗舰计划战略委员会主任。

刘忠范 中国科研究院院长主要从事低维材料与纳米器件、分子自组装兆平中科院宁波材料所高级研究员，博士生导师要从事石墨烯和动力锂离子电池及其材料技术等。

许建中心主任主要从事石墨烯及新型二维固态半导体电子中的应用（如扫描探针显微术和近场显微术， 纳米材料和器件构筑与表征）等。

王立平中科院宁波材料所研术瓶颈，开发出拥有自主知识产权的新型石墨烯改性重防腐主要研究方向有三维碳烯的拓扑 Node-Line 物性；结构与高压相变；表面吸附与重构；金属的高温非谐效子晶体材料的制备、物性与应用：高质量石墨烯及其宏观体 材料的 CVD 控制制备； 高品质石墨烯的化学法规模化制备； 石墨烯在锂离子电池和超级电容器方面的应用；石墨烯在柔性光电器件和储能器件方面的应用探索；石墨烯在热管理、法（CVD ）生长石墨烯薄膜与其它二维原子层材料、石墨烯/高分子复合材料、 三维石墨烯结构、 以及在热管理、 传感器、材料研究，合成水溶和油溶可加工石墨烯研究，基于石墨烯 的二维纳米能源材料和电子器件研究，基于石墨烯电极材料 在太阳能电池和场效应晶体管器件的应用研究，可控纳米结 构功能碳材料、 有机 /无机杂化材料的设计合成及其在能源储存和转化的应用研究（主要基于超级电容器，锂离子电池，涂料等。

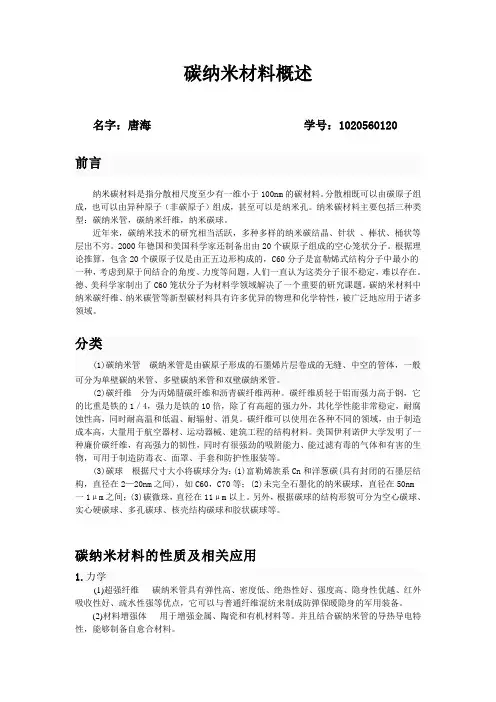

碳纳米材料概述名字：唐海学号：1020560120前言纳米碳材料是指分散相尺度至少有一维小于100nm的碳材料。

分散相既可以由碳原子组成，也可以由异种原子（非碳原子）组成，甚至可以是纳米孔。

纳米碳材料主要包括三种类型：碳纳米管，碳纳米纤维，纳米碳球。

近年来，碳纳米技术的研究相当活跃，多种多样的纳米碳结晶、针状、棒状、桶状等层出不穷。

2000年德国和美国科学家还制备出由20个碳原子组成的空心笼状分子。

根据理论推算，包含20个碳原子仅是由正五边形构成的，C60分子是富勒烯式结构分子中最小的一种，考虑到原于间结合的角度、力度等问题，人们一直认为这类分子很不稳定，难以存在。

德、美科学家制出了C60笼状分子为材料学领域解决了一个重要的研究课题。

碳纳米材料中纳米碳纤维、纳米碳管等新型碳材料具有许多优异的物理和化学特性，被广泛地应用于诸多领域。

分类(1)碳纳米管碳纳米管是由碳原子形成的石墨烯片层卷成的无缝、中空的管体，一般可分为单壁碳纳米管、多壁碳纳米管和双壁碳纳米管。

(2)碳纤维分为丙烯腈碳纤维和沥青碳纤维两种。

碳纤维质轻于铝而强力高于钢，它的比重是铁的1／4，强力是铁的10倍，除了有高超的强力外，其化学性能非常稳定，耐腐蚀性高，同时耐高温和低温、耐辐射、消臭。

碳纤维可以使用在各种不同的领域，由于制造成本高，大量用于航空器材、运动器械、建筑工程的结构材料。

美国伊利诺伊大学发明了一种廉价碳纤维，有高强力的韧性，同时有很强劲的吸附能力、能过滤有毒的气体和有害的生物，可用于制造防毒衣、面罩、手套和防护性服装等。

(3)碳球根据尺寸大小将碳球分为：(1)富勒烯族系Cn和洋葱碳(具有封闭的石墨层结构，直径在2—20nm之间)，如C60，C70等；(2)未完全石墨化的纳米碳球，直径在50nm一1μm之间；(3)碳微珠，直径在11μm以上。

另外，根据碳球的结构形貌可分为空心碳球、实心硬碳球、多孔碳球、核壳结构碳球和胶状碳球等。

纳米材料—石墨烯/碳纳米管1. 前言由于碳单质和化合物组成的多样性，碳及其化合物一直是材料、物理和化学领域的研究重点之一。

特别近三十年来，随着C60、碳纳米管(CNTs)、石墨烯(Graphene)等明星材料的相续发现，逐次将碳材料的研究推向高潮。

碳纳米管(CNT)和石墨烯(Graphene)分别在1991年和2004年被人们所发现。

碳纳米管是一种具有特殊结构的一维量子材料，它的径向尺寸可达到纳米级，轴向尺寸为微米级，管的两端一般都封口，因此它有很大的强度，同时巨大的长径比有望使其制作成韧性极好的碳纤维。

石墨烯是一种由碳原子以sp2杂化轨道组成的六角型呈蜂巢晶格的平面薄膜，只有一个碳原子厚度的二维碳材料。

零维富勒烯、一维碳纳米管、二维石墨烯共同组成了骨干的碳纳米材料家族，并且它们之间可以在形式上转化（图1）。

图1 石墨烯及各种石墨形体石墨烯和碳纳米管在电学和力学等方面有着相似的性质，但由于结构不同，它们也有很多不同之处。

碳纳米管和石墨烯分别是优良的一维和二维碳材料，它们分别体现出了一维的和二维的各向异性，如导电性、力学性能和导热性等。

为了结合两者的优点，人们将石墨烯和碳纳米管共同用于复合材料。

石墨烯和碳纳米管复合材料形成三维网状结构，通过它们之间的协同效应，使其表现出比任意一种单一材料更加优异的性能，例如更好的各向同性导热性、各向同性导电性、三维空间微孔网络等特性。

基于以上性质，使得石墨烯/碳纳米管复合材料在超级电容器、太阳能电池、显示器、生物检测、燃料电池等方面有着良好的应用前景。

此外，掺杂一些改性剂的石墨烯/碳纳米管复合材料也受到人们的广泛关注，例如在石墨烯/碳纳米管复合电极上添加CdTe量子点制作光电开关、掺杂金属颗粒制作场致发射装置。

由此可见，石墨烯/碳纳米管复合材料越来越多的被人们所应用，也使得石墨烯/碳纳米管复合材料的制备和应用得到更加广泛的关注。

2. 石墨烯/碳纳米管复合材料的制备方法2.1 化学气相沉积法（CVD）CVD法因易于控制膜的组成及成份分散度而被广泛应用于制备石墨烯/碳纳米管复合膜。

碳纳米材料综述课程：纳米材料日期：2015 年12 月碳纳米材料综述摘要：纳米材料是一种处于纳米量级的新一代材料，具有多种奇异的特性，展现特异的光、电、磁、热、力学、机械等物理化学性能，这使得纳米技术迅速地渗透到各个研究领域，引起了国内外众多的物理学家、化学家和材料学家的广泛关注，也成为当前世界最热门的科学研究热点。

物理学家对纳米材料感兴趣是因为它具有独特的电磁性质，化学家是因为它的化学活性以及潜在的应用价值，材料学家所感兴趣的是它的硬度、强度和弹性。

毫无疑问，基于纳米材料的纳米科技必将对当今世界的经济发展和社会进步产生重要的影响。

因此，对纳米材料的科学研究具有非常重要的意义。

其中，碳纳米材料是最热的科学研究材料之一。

我们知道，碳元素是自然界中存在的最重要的元素之一，具有sp、sp2、sp3等多种轨道杂化特性。

因此，以碳为基础的纳米材料是多种多样的，包括常见的石墨和金刚石，还包括近几年比较热门的碳纳米管、碳纳米线、富勒烯和石墨烯等新型碳纳米材料。

关键词：纳米材料碳纳米材料碳纳米管富勒烯石墨烯1．前言从人类认识世界的精度来看，人类的文明发展进程可以划分为模糊时代（工业革命之前）、毫米时代（工业革命到20世纪初）、微米和纳米时代（20世纪40年代开始至今）。

自20世纪80年代初，德国科学家Gleiter提出“纳米晶体材料’，的概念，随后采用人工制备首次获得纳米晶体，并对其各种物性进行系统的研究以来，纳米材料己引起世界各国科技界及产业界的广泛关注。

纳米材料是指特征尺寸在纳米数量级（通常指1—100 nm）的极细颗粒组成的固体材料。

从广义上讲，纳米材料是指三维空间尺寸中至少有一维处于纳米量级的材料。

通常分为零维材料（纳米微粒），一维材料（直径为纳米量级的纤维），二维材料（厚度为纳米量级的薄膜与多层膜），以及基于上述低维材料所构成的固体。

从狭义上讲，则主要包括纳米微粒及由它构成的纳米固体（体材料与微粒膜）。

石墨烯与碳纳米管：一样的前生，不一样的今世精选|关键词:石墨烯, 碳纳米管2010年10月4日，诺贝尔物理学奖揭晓，获奖者是英国曼彻斯特大学物理和天文学院的Andre Geim和Konstantin Novoselov，获奖理由为“二维空间材料石墨烯（graphene）方面的开创性实验”。

从2004年石墨烯被成功剥离[1]至2010年斩获诺贝尔奖，是什么魔力让这一看似“普通”的碳材料在短短的6年时间内缔造了一个传奇神话？而回眸看其同族兄弟碳纳米管，自1991年被发现至今近20年，历经风雨，几经沉浮，不过是“为他人做嫁衣裳”。

石墨烯即为“单层石墨片”，是构成石墨的基本结构单元；而碳纳米管是由石墨烯卷曲而成的圆筒结构（图1）。

作为一维（1D）和二维（2D）纳米材料的代表者，二者在结构和性能上具有互补性。

从结构上来看，碳纳米管是碳的一维晶体结构；而石墨烯仅由单碳原子层构成，是真正意义上的二维晶体结构。

从性能上来看，石墨烯具有可与碳纳米管相媲美或更优异的特性，例如高电导率和热导率、高载流子迁移率、自由的电子移动空间、高强度和刚度等。

网上大多溢美之词：“Pencil + sticky tape = desktop supercollider + post-silicon processors”，“Material of the Future”，“A thoroughbred that has to be tamed”，“Electron superhighway”，...。

目前，关于碳纳米管的研究，无论在制备技术、性能表征及应用探索等方面都已经达到了一定的深度和广度。

组成及结构上的紧密联系，使二者在研究方法上具有许多相通之处。

事实上，很多针对石墨烯的研究最开始都是受到碳纳米管相关研究的启发而开展起来的。

图1 石墨烯与碳纳米管石墨烯的发展历程与碳纳米管极为类似。

在碳纳米管被发现之前，碳的晶体结构为代表[2]）。

碳纳米管（CNTs）班级：材料化学班姓名：唐建学号：20110513427摘要：1991年日本NEC公司的饭岛纯雄(Sumio Iijima)首次利用电子显微镜观察到中空碳纤维，直径一般在几纳米到几十个纳米之间，长度为数微米，甚至毫米，称为“碳纳米管”。

从此便引发了碳纳米管研究的热潮和近十几年来碳纳米管科学和技术的飞速发展。

本文主要分为两部分：1、对纳米材料及碳纳米管的相关知识进行介绍2、于应用层次，讨论纳米材料及碳纳米管的应用前景关键字：纳米材料概述碳纳米管热点及应用1、引言生物科学技术、信息科学技术、纳米科学技术是下一世纪内科学技术发展的主流。

生物科学技术中对基因的认识，产生了转基因生物技术，可以治疗顽症，也可以创造出自然界不存在的生物；信息科学技术使人们可以坐在家中便知天下大事，因特网几乎可以改变人们的生活方式。

而纳米科学技术作为二十一世纪的主导产业，又将给人们带来怎样天翻地覆的改变呢？……2、理论知识2.1 纳米材料概述纳米材料:指晶粒尺寸为纳米级(10-9米)的超细材料。

从材料的结构单元层次来说，它处于宏观物质和微观原子、分子之间的介观领域。

在纳米材料中，界面原子占极大比例，而且原子排列互不相同，界面周围的晶格结构互不相关，从而构成与晶态、非晶态均不同的一种新的结构状态。

纳米科学技术：研究在千万分之一米(10-8)到亿分之一米(10-9米)内，原子、分子和其它类型物质的运动和变化的学问；同时在这一尺度范围内对原子、分子进行操纵和加工又被称为纳米技术。

2.2 纳米材料的特性2.2.1纳米材料的体积效应体积效应中的典型例子是久保理论。

其是针对金属纳米粒子费米面附近电子能级状态分布而提出的。

该理论把金属纳米粒子靠近费米面附近的电子状态看作是受尺寸限制的简并电子态，并进一步假设它们的能级为准粒子态的不连续能级，并认为相邻电子能级间距δ和金属纳米粒子的直径d的关系为:δ=4EF/3N ∞V-1 ∞1/d3（其中N为一个金属纳米粒子的总导电电子数，V为纳米粒子的体积；EF为费米能级）。

碳基纳米材料的制备与表征碳基纳米材料是一类具有许多独特性质和广泛应用前景的材料，其制备和表征在纳米科学和材料科学领域中备受关注。

本文将探讨碳基纳米材料的制备方法和表征技术，并介绍其在能源存储、催化剂和生物医学等领域的应用。

1. 制备方法碳基纳米材料的制备方法多种多样，常见的包括碳纳米管的化学气相沉积法、碳纳米片的溶剂剥离法、石墨烯的机械剥离法等。

其中，碳纳米管的制备是研究者关注的焦点之一。

在化学气相沉积法中，研究者通常采用金属催化剂和碳源作为原料，通过控制气氛和温度等条件，使碳原子在金属催化剂表面形成纳米管状结构。

这种方法制备的碳纳米管具有优良的导电性和力学性能，广泛应用于电子器件和材料强化领域。

此外，石墨烯的制备也是研究的热点之一。

石墨烯是由单层碳原子组成的二维晶体结构，具有优异的导电性和机械性能。

机械剥离法是制备石墨烯的常用方法，它通过在石墨表面施加机械力，将石墨层层剥离至单层厚度。

这种方法制备的石墨烯薄片可用于制备柔性电子和生物传感器等器件。

2. 表征技术为了准确地了解碳基纳米材料的结构和性质，研究者采用了多种表征技术。

常用的表征技术包括扫描电子显微镜(SEM)、透射电子显微镜(TEM)、拉曼光谱和X 射线衍射(XRD)等。

这些技术能够提供材料的形貌、结晶度和化学成分等信息，对于研究材料的性能和应用具有重要意义。

SEM和TEM是观察纳米材料形貌和结构的重要手段。

SEM通过扫描样品表面的电子束，获得样品表面的显微图像，适用于观察纳米材料的形貌和微观结构。

TEM则通过透射样品的电子束，获得样品的透射图像，可用于观察纳米材料的晶体结构和层间间距。

这两种技术结合使用，可以全面地了解材料的结构和形貌。

此外，拉曼光谱和XRD能够提供材料的化学组成和结晶度信息。

拉曼光谱通过照射样品表面的激光束，测量样品对光的散射，得到材料的拉曼光谱图。

不同的化学键和晶格振动会导致不同的拉曼峰位置和强度，通过分析这些峰可以确定材料的化学组成和结构。

碳纳米管和石墨烯的关系
碳纳米管（Carbon Nanotubes, CNTs）和石墨烯（Graphene）都是由单层的碳原子组成的二维材料。

石墨烯是一种蜂巢状的碳结构，每个碳原子与另外三个碳原子形成稳定的共价键，形成一个六边形的平面网络。

相比之下，碳纳米管是由一层或多层石墨烯卷曲而成的管状结构，这些层以螺旋的方式卷曲，形成了三维的纳米级管道。

尽管两者都源自相同的碳元素，它们的结构和性质有显著的不同。

碳纳米管的内部结构类似于细长的隧道，而石墨烯则是片状的平面结构。

此外，碳纳米管的直径可以变化，而石墨烯是一个固定的二维结构。

在应用上，这两种材料也有所区别，各自在不同的领域有着广泛的应用前景
1。

石墨烯对比碳纳米管材料2005年，国际半导体技术线路图(ITRS)委员会首次明确指出在2020年前后硅基CMOS技术将达到其性能极限。

后摩尔时代的集成电路技术的研究变得日趋急迫，很多人认为微电子工业在走到7纳米技术节点之后可能不得不面临放弃继续使用硅材料作为晶体管导电沟道。

在为数不多的可能替代材料中，碳基纳米材料被公认为最有可能替代硅材料。

2008年ITRS新兴研究材料和新兴研究器件工作组在考察了所有可能的硅基CMOS替代技术之后，明确向半导体行业推荐重点研究碳基电子学，作为未来5~10年显现商业价值的下一代电子技术。

美国国家科学基金委员会(NSF)十余年来除了在美国国家纳米技术计划中继续对碳纳米材料和相关器件给予重点支持外，在2008年还专门启动了“超过摩尔定律的科学与工程项目”，其中碳基电子学研究被列为重中之重。

其后美国不断加大对碳基电子学研究的投入，美国国家纳米计划从2010年开始将“2020年后的纳米电子学”设置为3个重中之重的成名计划(signatureinitiatives)之一。

除美国外，欧盟和其他各国政府也高度重视碳纳米材料和相关电子学的研究和开发应用，布局和继续抢占信息技术核心领域的制高点。

碳纳米管材料中，最有可能替代硅的有两个，碳纳米管和石墨烯。

在石墨烯获得诺贝尔奖之前，碳纳米管一直被认为是最有可能代替硅的半导体材料，而如今，由于石墨烯在全球范围内的狂热，似乎有代替碳纳米管之势，那么，石墨烯和碳纳米管，究竟谁能堪当大任呢？碳纳米管集成电路的研发优势与发展现状1991年，日本NEC公司的饭岛澄男在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由碳分子组成的管状同轴纳米管，也就是现在被称作的碳纳米管CNT，又名巴基管。

碳管材料具有极为优秀的电学特性。

室温下碳管的n型和p型载流子(电子和空穴)迁移率对称，均可以达到10000cm2/(V？s)以上，远超传统半导体材料。

碳纳米材料简介碳元素碳在元素周期表中排第六位，是自然界分布非常广泛的元素，也是目前最重要、最使人着迷的元素之一。

尽管它在地壳中含量仅为0.027%，但是对一切生物体而言，它是最重要且含量最多的元素，人体中碳元素约占总质量的18%。

碳元素是元素周期表中ⅣA族中最轻的元素。

它存在三种同位素：12C、13C、14C。

碳单质有多重同素异形体，他是迄今为止人类发现的唯一一种可以从零围到三维都稳定存在的物质。

如零维的富勒烯（fullerenes），一维的碳纳米管（carbon nanotubes），二维的石墨烯（graphene），三维的金刚石（diamond）和石墨（graphite）等。

碳纳米材料富勒烯富勒烯是指完全由碳原子组成的具有空心球状或管状结构的分子。

1985年，Kroto，Smalley和Curl在美国莱斯大学发现了第一个富勒烯分子――C60。

这一发现使得他们赢得了1996年的诺贝尔化学奖。

C60由60个原子组成，包含20个六元环和12个五元环。

这些环平面堆积在一起的方式和足球的表面结构一样，因此也也被称为足球烯。

从那以后，不同分子质量和尺寸的富勒烯纷纷被制备出来。

C60的发现和研究开启了对碳元素和碳纳米材料广泛、深入研究的新时代，对纳米材料科学和技术的发展起到了极大的推动作用。

由于其独特的结构，富勒烯同时具有芳香化合物和缺电子烯烃的性质，表现出很多优良的物理和化学性质（表1-1）表1-1 C60的一些基本物理和化学性质形态密度电阻率相变温溶解化学特性范德毒性度性华直径可溶具有芳香黑色800℃ 于常性、多烯特 33固体 1.65g/cm 4.5*10升华见有性及优良的1.1nm 无毒Ω2cm 机溶电化学特性剂碳纳米管碳纳米管（carbon nanotubes）是由碳原子形成的管状结构分子，包括单壁碳纳米管（single-walled carbon nanotubes,SWNTs）和多壁碳纳米管（multi-walled carbon nanotubes，MWNTs）。

纳米科技前沿Page1of 18题目：纳米材料——石墨烯摘要随着纳米材料的快速发展，纳米材料有着众多优秀的理化性质，同时，还包括在应用领域优秀的应用性能，本文从纳米材料的基本性质出发，叙述纳米材料的特有性质，继而本文叙述了对于标志这纳米材料发展的有着重要意义的三种材料——富勒烯，碳纳米管，石墨烯。

而本文的核心是关于目前最具前景的纳米材料——石墨烯。

石墨烯是一种碳纳米二维材料，原子以sp2杂化轨道方式构成，平面像六角的蜂巢结构，质料非常牢固坚硬，在室温状况，传递电子的速度比已知导体都快，而全材料仅一个碳原子厚度，是全世界已知材料最薄的材料。

本文从石墨烯的发展历史出发，叙述石墨烯的优异理化性质，最后叙述石墨烯的不同制备方法以及该方法的优劣之处。

关键词：石墨烯理化性质制备方法AbstractWith the rapid development of nanomaterials, nanomaterials have many excellent physical and chemical properties, as well as excellent application properties in the field of application. Starting from the basic properties of nanomaterials, this paper describes the unique properties of nanomaterials, and then describes three kinds of materials which are of great significance to mark the development of nanomaterials: fullerenes, carbon nanotubes, carbon nanotubes, Graphene. The core of this paper is about the most promising nano material graphene.Graphene is a kind of carbon nano two-dimensional material. The atoms are composed of SP2 hybrid orbitals. The plane is like a hexagonal honeycomb structure. The material is very firm and hard. At room temperature, the speed of electron transfer is faster than that of known conductors. The whole material is only one carbon atom thick, which is the thinnest known material in the world. Starting from the development history of graphene, this paper describes the excellent physical and chemical properties of graphene, and finally describes the different preparation methods of graphene and the advantages and disadvantages of this method.Key words: physical and chemical properties of graphene, preparation methods.目录1纳米材料概述 (4)1.1纳米材料 (4)1.2纳米材料的基本特性 (4)1.2.1 表面效应 (4)1.2.2 小尺寸效应 (4)1.2.3 磁学性质 (6)1.2.4 量子尺寸效应 (6)1.2.5 宏观量子隧道效应 (6)1.2.6 纳米材料奇特的物理性能 (7)1.3纳米材料的发展 (7)1.3.1 富勒烯 (7)1.3.2 碳纳米管 (9)1.3.3 石墨烯 (10)2石墨烯 (13)2.1石墨烯概述 (13)2.2石墨烯的性质 (13)2.2.1 结构性质 (13)2.2.2 电子性质 (14)2.2.3 其他性值 (16)2.3石墨烯的制备 (16)2.3.1 机械剥离法 (17)2.3.2 碳化硅表面外延生长法 (17)2.3.3 化学气相沉积法 (18)2.3.4 氧化石墨还原法 (18)3参考论文............................................................................................ 错误!未定义书签。

碳纳米管,石墨烯,炭黑的关系
碳纳米管、石墨烯和炭黑都是碳的同素异形体，它们之间有一定的关系。

石墨烯是一种由单层碳原子组成的二维材料，具有优异的导电性、导热性和强度等性能。

而碳纳米管则是一种由碳原子组成的中空管状结构，可以是单壁或多壁结构，具有优异的力学性能和电学性能。

炭黑则是一种由碳原子组成的粉末状物质，通常用于橡胶、塑料、涂料等领域，具有良好的导电性和黑色着色性。

碳纳米管和石墨烯都是由碳原子组成的，但它们的结构和性能有很大的不同。

碳纳米管可以看作是由石墨烯卷曲而成的，因此它们在一定程度上具有相似的性能，例如高导电性、高强度等。

但碳纳米管的直径比石墨烯要小很多，因此它们的性能也有所不同，例如碳纳米管的力学性能比石墨烯更好。
