《工业与民用配电手册》(第三版)公式汇编#(精选.)

供配电考试公式的推导一、电力一次手册P128公式（4-17）推导。

见图：nnd (b)电力一次手册P128图4-5推导过程：根据串并联电路分布系数定理及推论C i=Y i/∑Y1及Y i=C i*∑Y2,图(a)中X1、X2、X3、…X n（假设各个电抗的电源电压相等）的第i个支路的分布系数是：C i=Y i/∑Y1=（1/X i）/(1/X1+1/X2+…1/X n) （∑Y1为并联电路总导纳）图（a）中并联电路与电抗X串联后的总导纳∑Y2=1/（X+1/∑Y1）=∑Y1/（X*∑Y1+1）因此化简后的图（b）中第i支路导纳根据分布系数痞子推论得支路电抗导纳Y i及电抗X id:Y i=C i*∑Y2=（Y i/∑Y1）*[∑Y1/（X*∑Y1+1）]= Y i/（X*∑Y1+1）=（1/X i）/（X*∑Y1+1）=1/( X i*X*∑Y1+ X i)X id=1/ Y i =X i*X*∑Y1+ X i= X i*X*(∑Y1+1/X)= X i*X*(1/X1+1/X2+...1/X n +1/X) (1)令∑Y=1/X1+1/X2+…1/X n +1/X …(电力一次手册P128式4-17) W=X*∑Y …(电力一次手册P128式4-17)代入式（1）得：X id= X i*X*(1/X1+1/X2+…1/X n +1/X)= X i*X*∑Y= X i*W则：X1d= X1*W X2d= X2*W X nd= X n*W…(电力一次手册P128式) （公式推导完毕）评论:考试时如果一时找不到电力手册以上公式，可以用分布系数定理及推论自己推导使用公式计算。

因为考试时最多是三路并联计算。

电力手册编写时也是用定理推导的。

二、配电手册三版P270表6-16全压启动公式推导，见下图：S rM推导过程：配电手册编写时，专家假设供电系统忽略系统电阻，系统是纯电抗系统。

此假设只是研究电机启动过程对电网的影响。

工业与民用配电设计手册第三版第十五章低压电气装置的防电击和特殊环境的电气安全第一节概述一、人体通过电流时的生理反应1、电流阈值人体通过电流时的生理反应视电流的大小和通过时间的长短而异。

以下是1000Ｖ以下50Hz交流电流通过人体时几个主要反应的电流阈值：感觉阈值──人体能感觉的最小电流值，一般为0.5mA，此值与通过电流的时间长短无关。

摆脱阈值──人能摆脱手握的带电导体的最大电流值，此值一般取平均值10mA。

通过人体的电流如超过摆脱阈值就不能自行摆脱，当电流作用时间较长时，人体将遭受伤害。

心室纤维性颤动阈值──能引起心室纤维性颤动的最小电流值。

心室纤维性颤动是人身电击致死的主要原因。

此阈值随通电时间的增大而减小，见图15?1中的有关曲线。

2、电流通过人体时表征人体生理反应的时间─电流区为便于制订防电击措施，IEC出版物479-1第二版提供了图15-1所示的15～100Hz交流电流通过人体时人体生理反应的时间─电流区图。

图15-1中 1区──通常无感觉。

2区──通常无病理反应。

3区──b曲线至c1曲线之间为3区，通常无器官损伤，可能出现肌肉收缩、呼吸困难、心房纤维性颤动、无心室纤维性颤动的短暂心脏停跳，此等现象随电流和时间的增大而加剧。

4区──除出现上述3区的反应外，自曲线c1开始可能出现心室纤维性颤动，至曲线c2时其发生机率达5％，至曲线c3时达50％，此后机率继续增大。

在此区内还可能发生严重烧伤以及致人死命的心脏停跳、呼吸停止等反应。

制定电气安全措施时，通常以图15-1中3区内离曲线c1一段距离的曲线L作为人身是否安全的界限。

用通过人体的电流来检验人身是否安全甚是不便，实际应用中常用人体的接触电压进行检验。

因此IEC/TC64又提出如图15-2所示的不同接触电压下的人体允许最大通电时间曲线（Uc-t曲线）。

应注意图中的接触电压Uc为包括鞋袜和地板阻抗上压降在内的预期接触电压，即可能出现的最大接触电压。

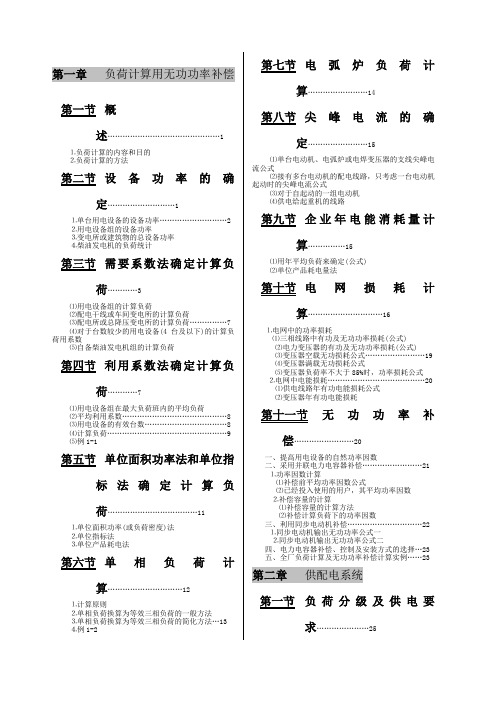

第一章负荷计算用无功功率补偿第一节概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1⒈ 荷算的内容和目的⒉ 荷算的方法第二节设备功率的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯1⒈ 台用的功率⋯⋯⋯⋯⋯⋯⋯⋯⋯2⒉用的功率⒊ 所或建筑物的功率⒋柴油机的荷第三节需要系数法确定计算负荷⋯⋯⋯⋯3⑴用的算荷⑵配干或所的算荷⑶配所或降所的算荷⋯⋯⋯⋯⋯ 7⑷ 于台数少的用(4 台及以下 )的算荷用系数⑸自柴油机的算荷第四节利用系数法确定计算负荷⋯⋯⋯⋯7⑴用在最大荷班内的平均荷⑵平均利用系数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 ⑶用的有效台数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 ⑷算荷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9 ⑸例 1-1第五节单位面积功率法和单位指标法确定计算负荷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11⒈ 位面功率( 或荷密度 )法⒉ 位指法⒊ 位品耗法第六节单相负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12⒈ 算原⒉ 相荷算等效三相荷的一般方法⒊ 相荷算等效三相荷的化方法⋯13 ⒋例 1-2第七节电弧炉负荷计算⋯⋯⋯⋯⋯⋯⋯⋯ 14 第八节尖峰电流的确定⋯⋯⋯⋯⋯⋯⋯⋯ 15⑴ 台机、弧炉或器的支尖峰流公式⑵接有多台机的配路，只考一台机起的尖峰流公式⑶ 于自起的一机⑷供起重机的路第九节企业年电能消耗量计算⋯⋯⋯⋯⋯15⑴用年平均荷来确定 (公式 ) ⑵ 位品耗量法第十节电网损耗计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16⒈ 网中的功率耗⑴三相路中有功及无功功率耗(公式 )⑵ 力器的有功及无功功率耗(公式 )⑶ 器空无功耗公式⋯⋯⋯⋯⋯⋯⋯⋯1 9⑷ 器无功耗公式⑸ 器荷率不大于85%，功率耗公式⒉ 网中能耗⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20⑴供路年有功能耗公式⑵ 器年有功能耗第十一节无功功率补偿⋯⋯⋯⋯⋯⋯⋯⋯20一、提高用的自然功率因数二、采用并力容器⋯⋯⋯⋯⋯⋯⋯⋯2 1⒈功率因数算⑴ 前平均功率因数公式⑵已投入使用的用，其平均功率因数⒉ 容量的算⑴ 容量的算方法⑵ 算荷下的功率因数三、利用同步机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22⒈同步机出无功功率公式一⒉同步机出无功功率公式二四、力容器、控制及安装方式的⋯23五、全厂荷算及无功功率算例⋯⋯23第二章供配电系统第一节负荷分级及供电要求⋯⋯⋯⋯⋯⋯⋯25一、范荷分的原定⋯⋯⋯⋯⋯⋯⋯25㈠一荷及一荷中特重要的荷(4 条)㈡二荷 (2 条 )㈢三荷二、部分行的荷分⒈机械工厂的荷分表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26⒉民用建筑荷分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27三、一荷供源的要求(2 条 ) ⒈ 由两个源供，一个源故障，另一个不同坏⒉特重要的荷，必增急源四、二荷供源的要求⋯⋯⋯⋯⋯⋯⋯⋯27⒈ 由两个源供，即两回路供，供器亦有两台⒉ 荷小地区可由一回 6kV 及以上用架空供；采用路，采用两根成的段供，每根能承受 100% 的二荷第二节供配电系统设计要则⋯⋯⋯⋯⋯⋯⋯29⒉用位宜置自源符合的条件(4 条)⒊ 急源与正常源之必采取防止并列运行的措施 (保用性、防止反送)⒋除特重要的荷外，不考源修，另一个又生故障⒌需要两回源路的用位，宜采用同⒍有一荷的用位，从地区力网取得两个源，宜从近位取得第二源⒎同供的两回及以上供配路中，一回中断，其余能足全部一、二荷的用需要同一供配系的配数不宜多于两⒏ 所、配所宜靠近荷中心，可将35kV 直降至 220 ／380V 配⒐ 位内部近的所之宜置低⒑小荷的一般用位宜入地区低网⒒冲性荷引起的网波和(不含机起 )，宜采取下列措施(4 条 )⒓非性用的波引起的网正弦波形畸率，采取的措施(4 条 ) ⋯⋯⋯⋯⋯⋯⋯⋯⋯ 30第三节高压配电系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30一、⒈3kV 及以上交流三相系的称及气的最高 (表 ) ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 31 ⒉各路的送能力 (表) ⋯⋯⋯⋯⋯⋯⋯ 31 ⒊决定配高低的因素⒋供 35kV 及以上的位，配宜采用 35kV二、接地方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31 ㈠接地种⒈中性点直接接地( 大接地流系、有效接地 ) ⑴零序抗与正序抗的比 X0／ X1≤ 3，零序阻与正序抗的比R0／X1≤ 1⑵ 水平、水平低，升高不超系定的 80%⑶ 相接地流大。

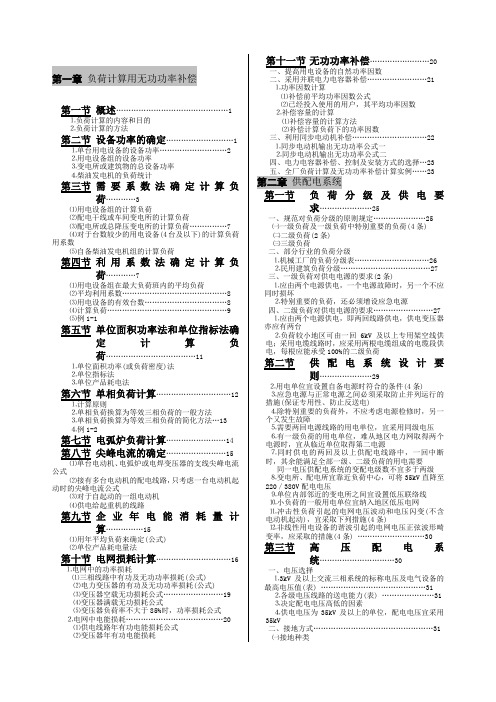

第一章负荷计算用无功功率补偿第一节概述 (1)⒈负荷计算的内容和目的⒉负荷计算的方法第二节设备功率的确定 (1)⒈单台用电设备的设备功率 (2)⒉用电设备组的设备功率⒊变电所或建筑物的总设备功率⒋柴油发电机的负荷统计第三节需要系数法确定计算负荷 (3)⑴用电设备组的计算负荷⑵配电干线或车间变电所的计算负荷⑶配电所或总降压变电所的计算负荷 (7)⑷对于台数较少的用电设备(4台及以下)的计算负荷用系数⑸自备柴油发电机组的计算负荷第四节利用系数法确定计算负荷 (7)⑴用电设备组在最大负荷班内的平均负荷⑵平均利用系数 (8)⑶用电设备的有效台数 (8)⑷计算负荷 (9)⑸例1-1第五节单位面积功率法和单位指标法确定计算负荷 (11)⒈单位面积功率(或负荷密度)法⒉单位指标法⒊单位产品耗电法第六节单相负荷计算 (12)⒈计算原则⒉单相负荷换算为等效三相负荷的一般方法⒊单相负荷换算为等效三相负荷的简化方法 (13)⒋例1-2第七节电弧炉负荷计算 (14)第八节尖峰电流的确定 (15)⑴单台电动机、电弧炉或电焊变压器的支线尖峰电流公式⑵接有多台电动机的配电线路，只考虑一台电动机起动时的尖峰电流公式⑶对于自起动的一组电动机⑷供电给起重机的线路第九节企业年电能消耗量计算 (15)⑴用年平均负荷来确定(公式)⑵单位产品耗电量法第十节电网损耗计算 (16)⒈电网中的功率损耗⑴三相线路中有功及无功功率损耗(公式)⑵电力变压器的有功及无功功率损耗(公式)⑶变压器空载无功损耗公式 (19)⑷变压器满载无功损耗公式⑸变压器负荷率不大于85%时，功率损耗公式⒉电网中电能损耗 (20)⑴供电线路年有功电能损耗公式⑵变压器年有功电能损耗第十一节无功功率补偿 (20)一、提高用电设备的自然功率因数二、采用并联电力电容器补偿 (21)⒈功率因数计算⑴补偿前平均功率因数公式⑵已经投入使用的用户，其平均功率因数⒉补偿容量的计算⑴补偿容量的计算方法⑵补偿计算负荷下的功率因数三、利用同步电动机补偿 (22)⒈同步电动机输出无功功率公式一⒉同步电动机输出无功功率公式二四、电力电容器补偿、控制及安装方式的选择 (23)五、全厂负荷计算及无功功率补偿计算实例 (23)第二章供配电系统第一节负荷分级及供电要求 (25)一、规范对负荷分级的原则规定 (25)㈠一级负荷及一级负荷中特别重要的负荷(4条)㈡二级负荷(2条)㈢三级负荷二、部分行业的负荷分级⒈机械工厂的负荷分级表 (26)⒉民用建筑负荷分级 (27)三、一级负荷对供电电源的要求(2条)⒈应由两个电源供电，一个电源故障时，另一个不应同时损坏⒉特别重要的负荷，还必须增设应急电源四、二级负荷对供电电源的要求 (27)⒈应由两个电源供电，即两回线路供电，供电变压器亦应有两台⒉负荷较小地区可由一回6kV及以上专用架空线供电；采用电缆线路时，应采用两根电缆组成的电缆段供电，每根应能承受100%的二级负荷第二节供配电系统设计要则 (29)⒉用电单位宜设置自备电源时符合的条件(4条)⒊应急电源与正常电源之间必须采取防止并列运行的措施(保证专用性、防止反送电)⒋除特别重要的负荷外，不应考虑电源检修时，另一个又发生故障⒌需要两回电源线路的用电单位，宜采用同级电压⒍有一级负荷的用电单位，难从地区电力网取得两个电源时，宜从临近单位取得第二电源⒎同时供电的两回及以上供配电线路中，一回中断时，其余能满足全部一级、二级负荷的用电需要同一电压供配电系统的变配电级数不宜多于两级⒏变电所、配电所宜靠近负荷中心，可将35kV直降至220／380V配电电压⒐单位内部邻近的变电所之间宜设置低压联络线⒑小负荷的一般用电单位宜纳入地区低压电网⒒冲击性负荷引起的电网电压波动和电压闪变(不含电动机起动)，宜采取下列措施(4条)⒓非线性用电设备的谐波引起的电网电压正弦波形畸变率，应采取的措施(4条) (30)第三节高压配电系统 (30)一、电压选择⒈3kV及以上交流三相系统的标称电压及电气设备的最高电压值(表) (31)⒉各级电压线路的送电能力(表) (31)⒊决定配电电压高低的因素⒋供电电压为35kV及以上的单位，配电电压宜采用35kV二、接地方式 (31)㈠接地种类⒈中性点直接接地(大接地电流系统、有效接地)⑴零序电抗与正序电抗的比值X0／X1≤3，零序电阻与正序电抗的比值R0／X1≤1⑵过电压水平、设备绝缘水平低，动态电压升高不超过系统额定电压的80%⑶单相接地电流大。

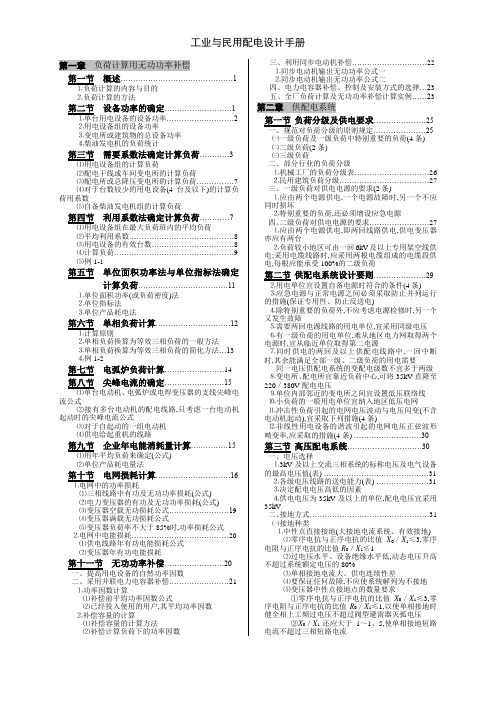

第一章负荷计算用无功功率补偿第一节概述 (1)⒉负荷计算的方法第二节设备功率的确定 (1)⒉用电设备组的设备功率⒊变电所或建筑物的总设备功率⒋柴油发电机的负荷统计第三节需要系数法确定计算负荷 (3)⑴用电设备组的计算负荷⑵配电干线或车间变电所的计算负荷⑶配电所或总降压变电所的计算负荷 (7)⑷对于台数较少的用电设备(4台及以下)的计算负荷用系数⑸自备柴油发电机组的计算负荷第四节利用系数法确定计算负荷 (7)⑴用电设备组在最大负荷班内的平均负荷⑵平均利用系数 (8)⑶用电设备的有效台数 (8)⑷计算负荷 (9)⑸例1-1第五节单位面积功率法和单位指标法确定计算负荷 (11)⒈单位面积功率(或负荷密度)法⒉单位指标法⒊单位产品耗电法第六节单相负荷计算 (12)⒉单相负荷换算为等效三相负荷的一般方法⒊单相负荷换算为等效三相负荷的简化方法 (13)⒋例1-2第七节电弧炉负荷计算 (14)第八节尖峰电流的确定 (15)电弧炉或电焊变压器的支线尖峰电流公式⑵接有多台电动机的配电线路，只考虑一台电动机起动时的尖峰电流公式⑶对于自起动的一组电动机⑷供电给起重机的线路第九节企业年电能消耗量计算 (15)⑴用年平均负荷来确定(公式)⑵单位产品耗电量法第十节电网损耗计算 (16)⑴三相线路中有功及无功功率损耗(公式)⑵电力变压器的有功及无功功率损耗(公式)⑶变压器空载无功损耗公式 (19)⑷变压器满载无功损耗公式⑸变压器负荷率不大于85%时，功率损耗公式⒉电网中电能损耗 (20)⑴供电线路年有功电能损耗公式⑵变压器年有功电能损耗第十一节无功功率补偿 (20)二、采用并联电力电容器补偿 (21)⒈功率因数计算⑴补偿前平均功率因数公式⑵已经投入使用的用户，其平均功率因数⒉补偿容量的计算⑴补偿容量的计算方法⑵补偿计算负荷下的功率因数三、利用同步电动机补偿 (22)⒈同步电动机输出无功功率公式一⒉同步电动机输出无功功率公式二四、电力电容器补偿、控制及安装方式的选择 (23)五、全厂负荷计算及无功功率补偿计算实例 (23)第二章供配电系统第一节负荷分级及供电要求 (25)一、规范对负荷分级的原则规定 (25)㈠一级负荷及一级负荷中特别重要的负荷(4条)㈡二级负荷(2条)㈢三级负荷二、部分行业的负荷分级⒈机械工厂的负荷分级表 (26)⒉民用建筑负荷分级 (27)三、一级负荷对供电电源的要求(2条)⒈应由两个电源供电，一个电源故障时，另一个不应同时损坏⒉特别重要的负荷，还必须增设应急电源四、二级负荷对供电电源的要求 (27)⒈应由两个电源供电，即两回线路供电，供电变压器亦应有两台⒉负荷较小地区可由一回6kV及以上专用架空线供电；采用电缆线路时，应采用两根电缆组成的电缆段供电，每根应能承受100%的二级负荷第二节供配电系统设计要则 (29)⒉用电单位宜设置自备电源时符合的条件(4条)⒊应急电源与正常电源之间必须采取防止并列运行的措施(保证专用性、防止反送电)⒋除特别重要的负荷外，不应考虑电源检修时，另一个又发生故障⒌需要两回电源线路的用电单位，宜采用同级电压⒍有一级负荷的用电单位，难从地区电力网取得两个电源时，宜从临近单位取得第二电源⒎同时供电的两回及以上供配电线路中，一回中断时，其余能满足全部一级、二级负荷的用电需要同一电压供配电系统的变配电级数不宜多于两级⒏变电所、配电所宜靠近负荷中心，可将35kV直降至220／380V配电电压⒐单位内部邻近的变电所之间宜设置低压联络线⒑小负荷的一般用电单位宜纳入地区低压电网⒒冲击性负荷引起的电网电压波动和电压闪变(不含电动机起动)，宜采取下列措施(4条)⒓非线性用电设备的谐波引起的电网电压正弦波形畸变率，应采取的措施(4条) (30)第三节高压配电系统 (30)一、电压选择⒈3kV及以上交流三相系统的标称电压及电气设备的最高电压值(表) (31)⒉各级电压线路的送电能力(表) (31)⒊决定配电电压高低的因素⒋供电电压为35kV及以上的单位，配电电压宜采用35kV二、接地方式 (31)㈠接地种类⒈中性点直接接地(大接地电流系统、有效接地)⑴零序电抗与正序电抗的比值X0／X1≤3，零序电阻与正序电抗的比值R0／X1≤1⑵过电压水平、设备绝缘水平低，动态电压升高不超过系统额定电压的80%⑶单相接地电流大。
