UPS冗余方式介绍UPS（不间断电源）是指电源异常时能够提供电力支持并保证关键设备持续运行的设备。
为了提高UPS系统的可靠性，常会采用冗余方式。
冗余方式是指在系统设计中采用多个相同或相似的元件，并通过合适的互补控制策略来提高系统的可靠性和容错能力。
下面将详细介绍UPS的常见冗余方式。
1.N+1冗余N+1冗余是指在UPS系统中同时运行N+1个并联的UPS模块，其中N个运行正常，而1个作为备份机组。
当任意一个模块发生故障时，备份机组会自动接管并提供电力，保证关键设备的连续供电，从而实现不间断电源。
N+1冗余方式在UPS系统设计中被广泛使用。
2.2N冗余2N冗余是指在UPS系统中设置两个独立的并行系统，每个系统都能独立支持负载。
这种方式要求系统的双重容量，但能够提供更高的可靠性。
当其中一个系统发生故障时，另一个系统能够完全接管负载并继续供电，保证不间断的电力供应。
3.N+X冗余N+X冗余是指在UPS系统中设置N个模块，并增加X个备份模块。
当任意一个模块发生故障时，备份模块能够接管负载并提供电力。
这种方式提供了更高的冗余级别和容错能力，适用于对可靠性要求极高的应用场景。
4.双转换冗余双转换冗余是指UPS系统通过两个独立的AC/DC和DC/AC变换器进行工作，其中一个变换器负责直接提供电力给负载，另一个变换器则作为备份。
当主变换器发生故障时，备份变换器会立即接管负载。
这种方式提供了无缝切换和较高的可靠性。
在UPS系统的冗余设计中，还可以采用冗余电池组、冗余输入/输出回路等方式来进一步提高系统的可靠性和容错能力。
冗余的设计和措施可以有效地减少UPS系统因设备故障、电池耗尽或电力中断等原因而导致的停机和数据丢失。
总结而言，UPS冗余方式是通过合适的系统设计和互补控制策略来提高UPS系统的可靠性和容错能力。
通过采用N+1冗余、2N冗余、N+X冗余和双转换冗余等方式，可以保证关键设备的连续供电，减少停机时间和数据丢失风险，提升系统的稳定性和可靠性。
冗余电源是什么意思
冗余电源（Redundant Power ）是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通。

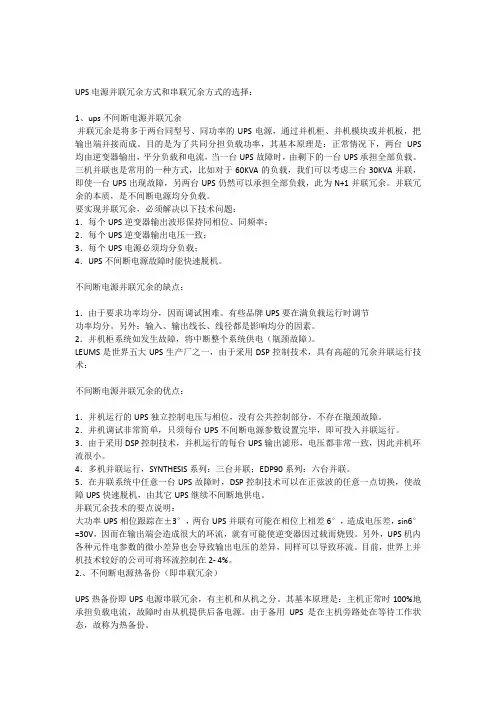

UPS电源并联冗余方式和串联冗余方式的选择：1、ups不间断电源并联冗余并联冗余是将多于两台同型号、同功率的UPS电源，通过并机柜、并机模块或并机板，把输出端并接而成。
目的是为了共同分担负载功率，其基本原理是：正常情况下，两台UPS 均由逆变器输出，平分负载和电流，当一台UPS故障时，由剩下的一台UPS承担全部负载。
三机并联也是常用的一种方式，比如对于60KVA的负载，我们可以考虑三台30KVA并联，即使一台UPS出现故障，另两台UPS仍然可以承担全部负载，此为N+1并联冗余。
并联冗余的本质，是不间断电源均分负载。
要实现并联冗余，必须解决以下技术问题：1．每个UPS逆变器输出波形保持同相位、同频率；2．每个UPS逆变器输出电压一致；3．每个UPS电源必须均分负载；4．UPS不间断电源故障时能快速脱机。
不间断电源并联冗余的缺点：1．由于要求功率均分，因而调试困难。
有些品牌UPS要在满负载运行时调节功率均分。
另外：输入、输出线长、线径都是影响均分的因素。
2．并机柜系统如发生故障，将中断整个系统供电（瓶颈故障）。
LEUMS是世界五大UPS生产厂之一，由于采用DSP控制技术，具有高超的冗余并联运行技术：不间断电源并联冗余的优点：1．并机运行的UPS独立控制电压与相位，没有公共控制部分，不存在瓶颈故障。
2．并机调试非常简单，只须每台UPS不间断电源参数设置完毕，即可投入并联运行。
3．由于采用DSP控制技术，并机运行的每台UPS输出滤形，电压都非常一致，因此并机环流很小。
4．多机并联运行，SYNTHESIS系列：三台并联；EDP90系列：六台并联。
5．在并联系统中任意一台UPS故障时，DSP控制技术可以在正弦波的任意一点切换，使故障UPS快速脱机，由其它UPS继续不间断地供电。
并联冗余技术的要点说明：大功率UPS相位跟踪在±3°，两台UPS并联有可能在相位上相差6°，造成电压差，sin6°=30V，因而在输出端会造成很大的环流，就有可能使逆变器因过载而烧毁。
五种常用的UPS电源并机方案UPS并机的方案有几种，这里简单整理出来供大家参考。
主要揭示原理，分析优劣。
这里先从高端（HIGH）到低端（LOW）的次序。
1、模块化并机+外置静态开关模式这是目前比较高、大、上的模式，较费银子，先看结构：优点：任一台UPS故障停机后，负载都可以由剩余UPS承担；正常工作时，负载由所有UPS分担，负载率低；设置独立STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提高，降低风险点；负载也可分散配置，降低风险系数；缺点：增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地面积较大,投资额较大；2、并联式UPS热备份系统这是目前最常用的模式，虽然成本不低，但是可靠性对得起这个价格，所有是最最常用的并机方式，如果您还想再节省一些Money，那就采用2+1并机方式：三台UPS并机，任何一台故障，都不会影响正常的供电。
下面是1+1并机的原理图：优点：任一台UPS故障停机后，负载都可以由剩余UPS承担；正常工作时，负载由所有UPS分担，负载率低；市电停止时，电池续航时间为所有电池组的累加时间；缺点：技术要求高、调试复杂，要求并机UPS的品牌、型号、规格完全一致；对各台UPS的输出同步性要求高，一旦不同步产生环流，有可能导致短路故障；3、旁路式UPS热备份系统旁路式UPS冗余模式属于热备模式，即：在同一时刻只用一台UPS为负载提供电力，另一台等着，一旦运行着的主UPS故障，等待的UPS立即接管负载。
原理如下：优点：易实现后期改造，不同品牌、不同容量UPS都可组建；可分开维保，且保证维保时负载仍受UPS保护；运行效率高于串联式UPS；市电停止时，电池续航时间为两组电池组的累加时间；缺点：UPS1的静态旁路开关为系统瓶颈，一旦故障可能导致负载断电；UPS2长期空载运行，效率低；且电池组长期得不到放电，寿命下降；4、串联式UPS热备份系统串联UPS 是早期冗余模式受UPS技术落后限制而采取的一种冗余模式，现在已经不在使用，其原理如下：优点：任一台UPS故障停机后，负载都可以由剩余UPS承担；正常工作时，负载由所有UPS分担，负载率低；设置独立STS静态切换开关，并设有STS的维修旁路便于维护，STS故障的可靠性有所提高，降低风险点；负载也可分散配置，降低风险系数；缺点：增设设备较多，2台UPS、2台STS、市电配电柜1台，需要占地面积较大,投资额较大；5、单机在线式UPS前面列举了并机冗余模式，最后看看UPS单机的原理：优点：系统构架简单，控制逻辑易实现，造价低。

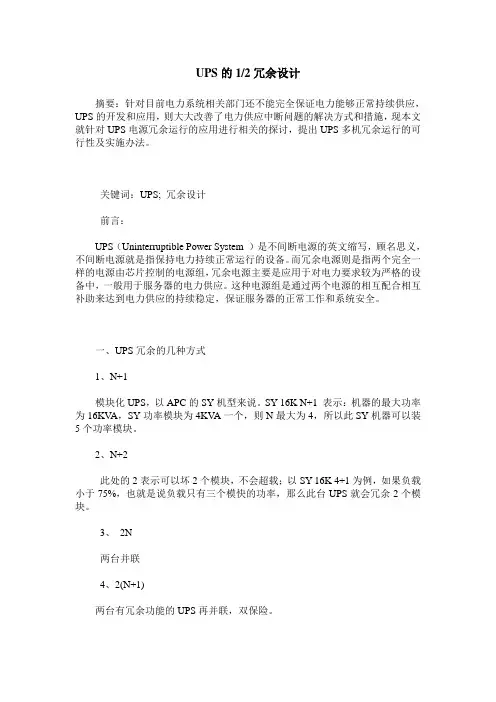

UPS的1/2冗余设计摘要：针对目前电力系统相关部门还不能完全保证电力能够正常持续供应，UPS的开发和应用，则大大改善了电力供应中断问题的解决方式和措施，现本文就针对UPS电源冗余运行的应用进行相关的探讨，提出UPS多机冗余运行的可行性及实施办法。
关键词：UPS; 冗余设计前言：UPS（Uninterruptible Power System ）是不间断电源的英文缩写，顾名思义，不间断电源就是指保持电力持续正常运行的设备。
而冗余电源则是指两个完全一样的电源由芯片控制的电源组，冗余电源主要是应用于对电力要求较为严格的设备中，一般用于服务器的电力供应。
这种电源组是通过两个电源的相互配合相互补助来达到电力供应的持续稳定，保证服务器的正常工作和系统安全。
一、UPS冗余的几种方式1、N+1模块化UPS，以APC的SY机型来说。
SY 16K N+1 表示：机器的最大功率为16KV A，SY功率模块为4KV A一个，则N最大为4，所以此SY机器可以装5个功率模块。
2、N+2此处的2表示可以坏2个模块，不会超载；以SY 16K 4+1为例，如果负载小于75%，也就是说负载只有三个模快的功率，那么此台UPS就会冗余2个模块。
3、2N两台并联4、2(N+1)两台有冗余功能的UPS再并联，双保险。
二、UPS电源存在的问题由于目前大多数的UPS电源在设计上存在各装置的UPS电源容量大小不一、品牌多样、规格差异等问题，且设置无统一性，给维护检修造成较大困难，系统可靠性降低，前后总投资成本上升。
目前运行的UPS电源主要存在以下情况：1、很多UPS电源使用时间较长，故障发生频率越来越高，但又没有统一的零件配件，增大了维修的难度，也增加了UPS电源的费用成本。
2、维修过的UPS电源，其运行效果仍难以令人满意，且可能随时发生故障。
3、UPS电源配置零散，资源无法共享，运行中发生故障无在线热备机。
4、UPS电源增容费用高。
三、UPS电源并机冗余运行设计分析随着社会的不断发展，对UPS电源的要求也越来越多，要求UPS电源能够符合多种电子设备的要求，增大UPS电源的容量等。

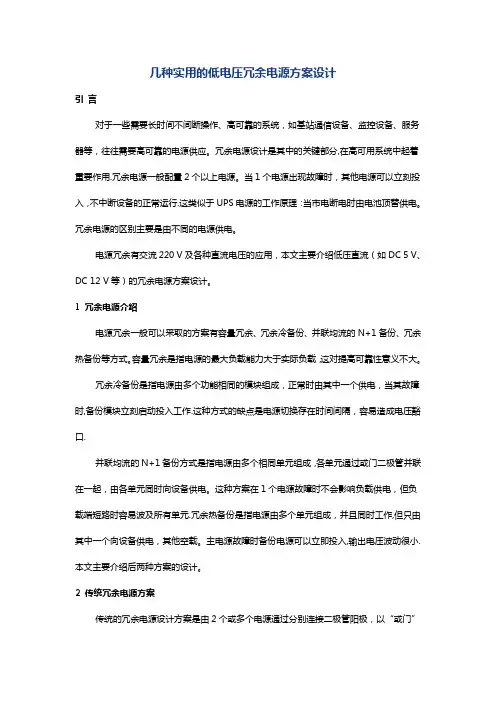

几种实用的低电压冗余电源方案设计引言对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、监控设备、服务器等，往往需要高可靠的电源供应。
冗余电源设计是其中的关键部分,在高可用系统中起着重要作用.冗余电源一般配置2个以上电源。
当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行.这类似于UPS电源的工作原理：当市电断电时由电池顶替供电。
冗余电源的区别主要是由不同的电源供电。
电源冗余有交流220 V及各种直流电压的应用，本文主要介绍低压直流（如DC 5 V、DC 12 V等）的冗余电源方案设计。
1 冗余电源介绍电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时,备份模块立刻启动投入工作.这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口.并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。
这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元.冗余热备份是指电源由多个单元组成，并且同时工作,但只由其中一个向设备供电，其他空载。
主电源故障时备份电源可以立即投入,输出电压波动很小.本文主要介绍后两种方案的设计。
2 传统冗余电源方案传统的冗余电源设计方案是由2个或多个电源通过分别连接二极管阳极，以“或门”的方式并联输出至电源总线上。
如图1所示.可以让1个电源单独工作，也可以让多个电源同时工作。
当其中1个电源出现故障时，由于二极管的单向导通特性，不会影响电源总线的输出.在实际的冗余电源系统中，一般电流都比较大，可达几十A。
考虑到二极管本身的功耗，一般选用压降较低、电流较大的肖特基二极管，比如SR1620～SR1660(额定电流16 A)。

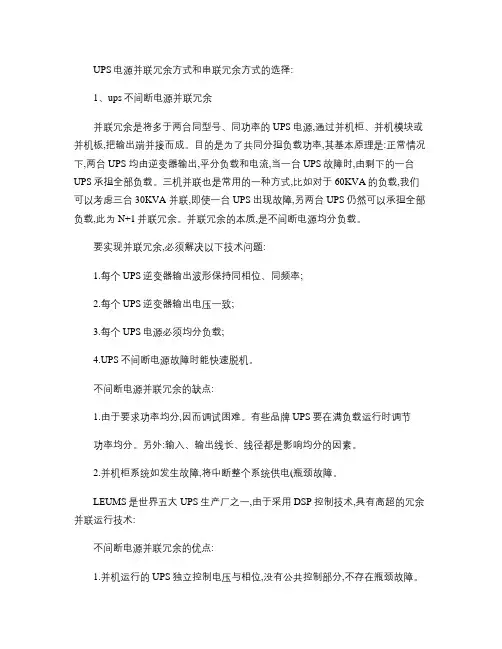

UPS电源并联冗余方式和串联冗余方式的选择:1、ups不间断电源并联冗余并联冗余是将多于两台同型号、同功率的UPS电源,通过并机柜、并机模块或并机板,把输出端并接而成。
目的是为了共同分担负载功率,其基本原理是:正常情况下,两台UPS 均由逆变器输出,平分负载和电流,当一台UPS故障时,由剩下的一台UPS承担全部负载。
三机并联也是常用的一种方式,比如对于60KVA的负载,我们可以考虑三台30KVA 并联,即使一台UPS出现故障,另两台UPS仍然可以承担全部负载,此为N+1并联冗余。
并联冗余的本质,是不间断电源均分负载。
要实现并联冗余,必须解决以下技术问题:1.每个UPS逆变器输出波形保持同相位、同频率;2.每个UPS逆变器输出电压一致;3.每个UPS电源必须均分负载;4.UPS不间断电源故障时能快速脱机。
不间断电源并联冗余的缺点:1.由于要求功率均分,因而调试困难。
有些品牌UPS要在满负载运行时调节功率均分。
另外:输入、输出线长、线径都是影响均分的因素。
2.并机柜系统如发生故障,将中断整个系统供电(瓶颈故障。
LEUMS是世界五大UPS生产厂之一,由于采用DSP控制技术,具有高超的冗余并联运行技术:不间断电源并联冗余的优点:1.并机运行的UPS独立控制电压与相位,没有公共控制部分,不存在瓶颈故障。
2.并机调试非常简单,只须每台UPS不间断电源参数设置完毕,即可投入并联运行。
3.由于采用DSP控制技术,并机运行的每台UPS输出滤形,电压都非常一致,因此并机环流很小。
4.多机并联运行,SYNTHESIS系列:三台并联;EDP90系列:六台并联。
5.在并联系统中任意一台UPS故障时,DSP控制技术可以在正弦波的任意一点切换,使故障UPS快速脱机,由其它UPS继续不间断地供电。
并联冗余技术的要点说明:大功率UPS相位跟踪在±3°,两台UPS并联有可能在相位上相差6°,造成电压差,sin6°=30V,因而在输出端会造成很大的环流,就有可能使逆变器因过载而烧毁。

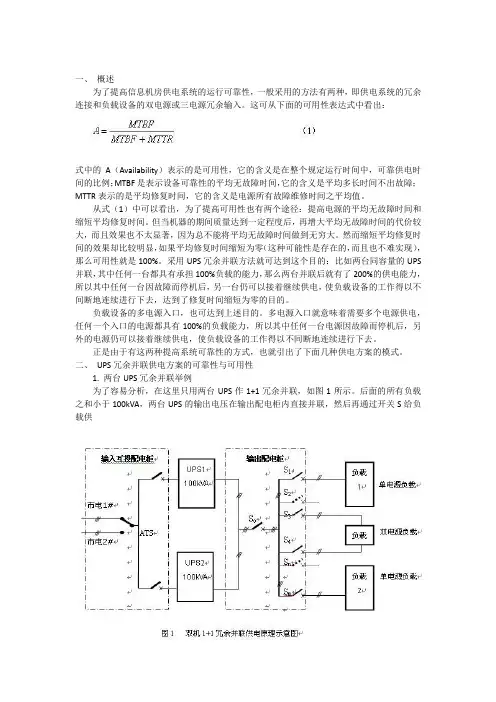

一、概述为了提高信息机房供电系统的运行可靠性，一般采用的方法有两种，即供电系统的冗余连接和负载设备的双电源或三电源冗余输入。
这可从下面的可用性表达式中看出：式中的A（Availability）表示的是可用性，它的含义是在整个规定运行时间中，可靠供电时间的比例；MTBF是表示设备可靠性的平均无故障时间，它的含义是平均多长时间不出故障；MTTR表示的是平均修复时间，它的含义是电源所有故障维修时间之平均值。
从式（1）中可以看出，为了提高可用性也有两个途径：提高电源的平均无故障时间和缩短平均修复时间。
但当机器的期间质量达到一定程度后，再增大平均无故障时间的代价较大，而且效果也不太显著，因为总不能将平均无故障时间做到无穷大。
然而缩短平均修复时间的效果却比较明显，如果平均修复时间缩短为零（这种可能性是存在的，而且也不难实现），那么可用性就是100%。
采用UPS冗余并联方法就可达到这个目的：比如两台同容量的UPS 并联，其中任何一台都具有承担100%负载的能力，那么两台并联后就有了200%的供电能力，所以其中任何一台因故障而停机后，另一台仍可以接着继续供电，使负载设备的工作得以不间断地连续进行下去，达到了修复时间缩短为零的目的。
负载设备的多电源入口，也可达到上述目的。
多电源入口就意味着需要多个电源供电，任何一个入口的电源都具有100%的负载能力，所以其中任何一台电源因故障而停机后，另外的电源仍可以接着继续供电，使负载设备的工作得以不间断地连续进行下去。
正是由于有这两种提高系统可靠性的方式，也就引出了下面几种供电方案的模式。
二、UPS冗余并联供电方案的可靠性与可用性1. 两台UPS冗余并联举例为了容易分析，在这里只用两台UPS作1+1冗余并联，如图1所示。
后面的所有负载之和小于100kVA，两台UPS的输出电压在输出配电柜内直接并联，然后再通过开关S给负载供电。
如果遇到双电源负载就可以分别从两相电压上各引一路到负载，照样满足双电源输入的条件，如图中S3、S4所示。
冗余电源方案在现代生活中，电力供应的稳定性对于各行各业都至关重要。
一旦出现停电或电力波动，就会导致生产线停产、数据丢失以及严重影响生活质量。
为了保障电力供应的可靠性，人们常常采用冗余电源方案来应对各种突发情况。
本文将探讨冗余电源方案的原理、分类以及应用。
冗余电源方案的原理在于通过多重电源来提供电力供应。
这种方案的核心思想是，当主要电源出现故障或不稳定时，备用电源将自动接管，以确保电力供应的连续性。
冗余电源方案可以应用于各种场景，包括工业生产、数据中心、医院以及居民用电等。
下面将介绍一些常见的冗余电源方案。
第一种冗余电源方案是双路供电。
这种方案通过同时连接两个独立的电源，将其并联供电。
当其中一个电源出现故障时，另一个电源将无缝接管，保障电力供应的连续性。
双路供电方案可以广泛应用于机房、数据中心等对电力供应要求极高的场所。
第二种冗余电源方案是备用电池。
这种方案主要应用于对电力供应要求极高且停电时间短暂的场景，如关键设备或紧急照明系统。
备用电池通过连接到主电源上，当主电源中断时，备用电池将立即接管供电，以确保电力供应的连续性。
备用电池的容量和寿命将直接影响其供电时间和可靠性。
第三种冗余电源方案是UPS不间断电源。
UPS不间断电源广泛应用于各种对电力供应要求极高的场合，如数据中心、核电站等。
UPS不间断电源通过连接到主电源和负载之间，实时监测电力波动和停电情况。
当主电源中断时，UPS将立即接管供电，保证负载设备的正常运行。
UPS不间断电源的容量和稳定性将直接影响其供电时间和负载能力。
除了上述几种常见方案外，还有一些更复杂的冗余电源方案，如额定功率冗余（N+1）、并行冗余、径流冗余等。
这些方案主要应用于对电力供应要求极高且冗余程度高的场所，如医院手术室、国际机场等。
冗余电源方案的应用有助于提高电力供应的稳定性和可靠性。
然而，仅仅依靠冗余电源并不能解决所有电力供应问题。
正确的安装和维护，合理的设计和规划都是不可或缺的。
冗余电源并联方案概述冗余电源并联方案是根据可靠性要求，将多个电源设备连接在一起，提供额外的备用电力，以防止主电源故障导致系统中断。
在工业控制、通信、数据中心等领域中，冗余电源方案被广泛应用，确保系统的稳定性和连续运行。
本文将介绍常见的冗余电源并联方案，包括主备电源、N+1冗余电源和2N冗余电源，并探讨其适用场景、优缺点及实施方法。
主备电源主备电源是最常见的冗余电源方案之一。
主备电源由一个主电源和一个备用电源组成，当主电源发生故障时，备用电源会自动接管并提供电力。
主备电源方案的实现可以通过使用静态切换设备或者自动切换设备。
适用场景主备电源方案适用于对系统可靠性要求较低的场景，如普通办公环境、家庭电力供应等。
在这些场景下，主备电源能够提供基本的备用电力，保证短暂的停电不会对系统造成重大影响。
优点•简单易实施，成本较低；•适用于可靠性要求较低的场景；缺点•切换过程中可能发生瞬时电流过大，对设备造成损坏；•无法实现零中断切换，可能造成短暂停电；实施方法主备电源的实施方法如下：1.选择合适的主电源和备用电源，保证其参数匹配；2.安装静态切换设备或自动切换设备，将主电源和备用电源连接在一起；3.设定切换条件，当主电源发生故障或不稳定时，备用电源自动接管电力供应。
N+1冗余电源N+1冗余电源方案是将多个电源并联在一起，其中N个为工作电源，1个为备用电源。
当任意一个工作电源发生故障时，备用电源会自动接管其负载，以保证系统的连续供电。
适用场景N+1冗余电源方案适用于可靠性要求较高，但成本相对较低的场景。
在这些场景下，N+1冗余电源可以提供更高的可用性，但相对于2N冗余电源方案来说，成本较低。
优点•较高的可靠性和可用性，可以保证系统连续供电；•相对于2N冗余电源方案来说，成本较低；缺点•对电源设备的选型和配网有一定要求，需要预留备用电源接口；•当备用电源接管负载时，会有负载不均衡的情况发生；实施方法N+1冗余电源方案的实施方法如下：1.确定所需的工作电源数量和备用电源的型号及容量；2.配置并联电源设备的输入和输出，保证负载均衡，并预留备用电源接口；3.配置切换设备，监控工作电源的状态，当发生故障时，自动切换至备用电源。
用开关电源并联运行实现仪表24V电源N+M冗余的问题【背景】在对某（镇海炼化100万吨/年）乙烯工程进行质量检查时，监督工程师发现仪表24V电源是应用模块化开关电源并联运行来实现N+M（4+4）冗余的，各开关电源间没有通讯线或均流母线等联系，仅在输出端设计了“解偶二极管”，以防止某一或某些开关电源输出电压较低或短路时成为其它电源的负载，其电路原理如图1所示。
查阅该开关电源技术说明书，其电压/电流的特性如图2所示。
图1 仪表24V并联电源原理图图2 开关电源电压/电流特性曲线【评析】随着石油化工装置大型化及其自动化程度的提高，控制系统需要组建一个大容量、安全可靠的仪表24V电源系统。
但受构成电源模块的半导体功率器件、磁性材料等自身性能的影响，单个开关电源模块的输出参数（如电压、电流、功率）往往不能满足要求。
若采用多个电源模块并联供电，如图3所示，就不但可以提供所需电流，而且还可以形成N+M冗余结构，提高了系统的稳定性，可谓一举两得，这也是提供大功率电源的技术发展的一个方向。
图3 多个电源模块并联供电框图但是，在电源模块并联运行时，由于各个模块参数的分散性，使其输出的电流不可能完全一样，使电压调整率小的模块承担较大的电流甚至过载，热应力大；外特性较差的模块运行于轻载其至是空载。
其结果必然使电源热应力分配不均，寿命减小，可靠性降低。
有资料表明，工作环境温度每提高10℃，电子元器件寿命约降低1/2，这就是有名的阿雷尼厄10度法则。
因此，使各并联电源模块的输出电流平均分配，是提高并联电源系统稳定性的一个必须解决的问题，保证模块间电流应力和热应力的均匀分配，防止单个或部分模块运行在过载或电流极限值状态[1]。
由于大功率电源负载需求的增加以及分布式电源系统的发展，开关电源并联技术的重要性也日益增加。
但是并联的开关变换器在模块间通常需要采用均流（Current sharing）措施。
它是实现大功率电源系统的关键，其目的在于保证模块间电源应力和热应力的均匀分配，防止一台或多台模块运行在电流极限（限流）状态。
什么叫冗余电源冗余电源与UPS电源的区别冗余电源冗余电源是用于服务器中的一种电源，是由两个完全一样的电源组成，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。
冗余电源是为了实现服务器系统的高可用性。
除了服务器之外，磁盘阵列系统应用也非常广泛。
RPS电源(Redundant Power System，冗余电源系统)用作部分交换机的外置直流供电电源RPS可以用作交换机或路由器的冗余备份电源:l 如果RPS和受电设备采用相同的交流供电系统，当受电设备内部电源出现异常时，RPS可以继续为故障设备进行直流供电，保障设备的持续正常运行;l 如果RPS和受电设备采用不同的交流供电系统，还可以在受电设备的外部交流供电电源出现故障时继续提供直流供电，保障设备的持续正常运行。
什么叫冗余电源?冗余电源与UPS电源的区别,电源冗余一般可以采取的方案有容量冗余、冗余冷备份、并联均流的N+1备份、冗余热备份等方式。
容量冗余是指电源的最大负载能力大于实际负载，这对提高可靠性意义不大。
冗余冷备份是指电源由多个功能相同的模块组成，正常时由其中一个供电，当其故障时，备份模块立刻启动投入工作。
这种方式的缺点是电源切换存在时间间隔，容易造成电压豁口。
并联均流的N+1备份方式是指电源由多个相同单元组成，各单元通过或门二极管并联在一起，由各单元同时向设备供电。
这种方案在1个电源故障时不会影响负载供电，但负载端短路时容易波及所有单元。
冗余热备份是指电源由多个单元组成，并且同时工作，但只由其中一个向设备供电，其他空载。
主电源故障时备份电源可以立即投入，输出电压波动很小。
对于一些需要长时间不间断操作、高可靠的系统，如基站通信设备、*设备、服务器等，往往需要高可靠的电源供应。
冗余电源设计是其中的关键部分，在高可用系统中起着重要作用。
冗余电源一般配置2个以上电源。
当1个电源出现故障时，其他电源可以立刻投入，不中断设备的正常运行。
dcdc模块并联使用的方法（原创实用版3篇）目录（篇1）1.引言2.dcdc 模块的工作原理3.dcdc 模块并联使用的优势4.dcdc 模块并联使用的方法5.实际应用案例6.总结正文（篇1）1.引言在现代电子设备中，电源管理技术越来越受到重视。
其中，dcdc（直流 - 直流）模块在电子设备中发挥着重要作用，它可以实现电压的转换和稳压功能。
在实际应用中，有时需要将多个 dcdc 模块并联使用，以满足设备的电源需求。
本文将介绍 dcdc 模块并联使用的方法。
2.dcdc 模块的工作原理dcdc 模块是一种电源管理器件，它将输入的直流电压转换为稳定的直流电压输出。
其工作原理主要基于半导体器件的开关特性，通过控制开关器件的开通和关断，实现输入电压和输出电压之间的能量传递。
dcdc 模块具有高效、小型化、轻量化等优点，在各种电子设备中得到了广泛应用。
3.dcdc 模块并联使用的优势将多个 dcdc 模块并联使用，可以实现以下优势：(1) 提高输出功率：通过并联多个 dcdc 模块，可以增加系统的总输出功率，以满足高功率设备的电源需求。
(2) 提高系统可靠性：通过并联多个 dcdc 模块，可以提高系统的冗余度，当某个模块出现故障时，其他模块仍可以正常工作，保证系统的可靠性。
(3) 灵活调整输出电压：通过并联多个 dcdc 模块，可以根据需要灵活地调整输出电压，以满足不同设备的电源需求。
4.dcdc 模块并联使用的方法在实际应用中，dcdc 模块并联使用需要考虑以下几个方面：(1) 电流均衡：为了防止某个模块过载而损坏，需要保证并联模块之间的电流均衡。
可以通过串联电阻或使用电流平衡技术来实现电流均衡。
(2) 电压同步：为了保证输出电压的稳定，需要实现并联模块之间的电压同步。
可以通过采用同步开关控制技术或采用电压反馈控制技术来实现电压同步。
(3) 保护电路：为了防止过压、过温等异常情况对 dcdc 模块造成损坏，需要加入保护电路。
电源冗余模块工作原理
电源冗余模块的工作原理是通过将多个电源模块并联连接，来提供冗余电源供电。
当其中一个电源模块失效或发生故障时，其他正常工作的电源模块会自动接管供电，确保系统的稳定和可靠运行。
具体的工作原理如下：
1. 多个电源模块通过并联连接，共享负载电流。
每个电源模块的输出电压保持相等。
2. 通过一个电源管理模块（power management module）或者一个控制器（controller）来监测各个电源模块的状态和运行情况。
3. 当一个电源模块失效或者输出电压异常时，电源管理模块或者控制器会检测到并发出故障信号。
4. 接收到故障信号的其他正常工作的电源模块会从备用电源或者其他电源模块的输出端提供电力，接管已故障电源模块的负载。
5. 当失效的电源模块恢复正常或被替换后，系统会自动切换回正常的工作模式，继续提供冗余电源供电。
电源冗余模块的工作原理保证了系统的高可用性和可靠性，即使其中一个电源模块发生故障，系统仍然能够正常运行，不会造成系统的宕机或中断。

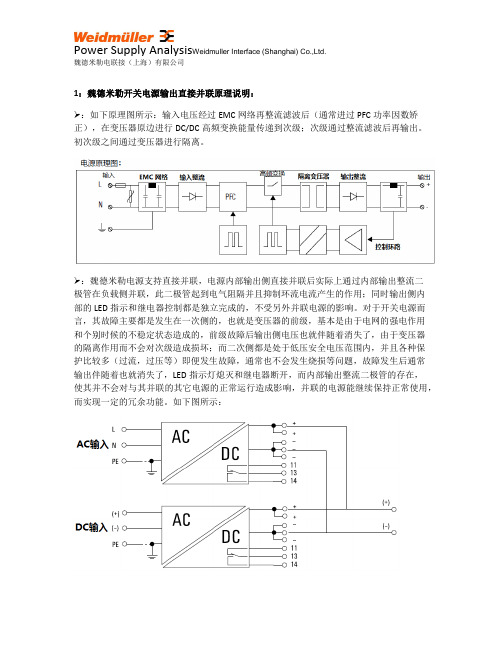

Power Supply Analysis Weidmuller Interface (Shanghai) Co.,Ltd.
魏德米勒电联接（上海）有限公司
1：魏德米勒开关电源输出直接并联原理说明：
：如下原理图所示：输入电压经过EMC网络再整流滤波后（通常进过PFC功率因数矫正），在变压器原边进行DC/DC高频变换能量传递到次级；次级通过整流滤波后再输出。
初次级之间通过变压器进行隔离。
：魏德米勒电源支持直接并联，电源内部输出侧直接并联后实际上通过内部输出整流二
极管在负载侧并联，此二极管起到电气阻隔并且抑制环流电流产生的作用；同时输出侧内
部的LED指示和继电器控制都是独立完成的，不受另外并联电源的影响。
对于开关电源而言，其故障主要都是发生在一次侧的，也就是变压器的前级，基本是由于电网的强电作用
和个别时候的不稳定状态造成的，前级故障后输出侧电压也就伴随着消失了，由于变压器
的隔离作用而不会对次级造成损坏；而二次侧都是处于低压安全电压范围内，并且各种保
护比较多（过流，过压等）即便发生故障，通常也不会发生烧损等问题，故障发生后通常
输出伴随着也就消失了，LED指示灯熄灭和继电器断开，而内部输出整流二极管的存在，
使其并不会对与其并联的其它电源的正常运行造成影响，并联的电源能继续保持正常使用，而实现一定的冗余功能。
如下图所示：。
电源的并联冗余应用
双击自动滚屏发布者：RIJEN 发布时间：2007-11-22 23:13:28 阅读：71次【字体：大中小】
有些重要场合需要可靠的供电，那么电源的可靠就尤其重要，因此需要电源具有冗余功能，当一台电源出现故障停止工作，另一台能投入使用，使系统的供电不受影响。
对于普通的电源不具备冗余功能，那么我们只要象下图接法就可以解决这个问题，用两台电源输出端串联D1D2冗余二极管即可。
输出功率选择要以一台能承受所有功率要求为准。
输入端可以是一个电源供电，也可以是两个电源供电。
这样连接可以实现电源的冗余备份，当一台电源出现问题退出工作，另一台还可以工作，实现供电的可靠。
这样连接的缺点是两台电源不一定能平均分配电流，共同承担负载。
如果电源有均流功能，如图虚线所示具有均流母线，则电源可实现共同承担负载的功能，具有均流功能的电源使用起来更具可靠性。
我公司可提供具有均流功能的电源，但用户应与我们联系！。
