预应力管桩完整版1. 概述预应力管桩是一种受预应力钢筋和混凝土共同作用的新型桩基材料。
它具有承载力高、抗变形能力强、施工速度快等特点，广泛应用于建筑、桥梁、道路等工程中。
本文将详细介绍预应力管桩的构造、性能、施工及质量控制等方面的内容。
2. 构造预应力管桩主要由桩身、预应力钢筋、接头三部分组成。
1.桩身：桩身是预应力管桩的主体部分，采用高强度混凝土制成。
其内设有预应力钢筋，用以承受拉应力，提高桩的承载力。
2.预应力钢筋：预应力钢筋采用高强度钢丝或钢绞线，通过张拉和锚固工艺施加预应力。
预应力钢筋的布置和数量根据设计要求确定。
3.接头：预应力管桩接头分为桩尖和接桩两部分。
桩尖用于桩的入土，接桩用于连接多节桩。
接头采用焊接或机械连接方式，确保连接可靠。
3. 性能预应力管桩具有以下优点：1.承载力高：预应力管桩通过预应力钢筋和混凝土的协同作用，具有较高的承载力，可满足各类工程对桩基承载力的要求。
2.抗变形能力强：预应力管桩的预应力钢筋和混凝土共同承受外力，使桩身具有良好的抗变形性能，适用于软土地区和复杂地质条件。
3.施工速度快：预应力管桩采用工厂化生产，现场施工简单，具有较高的施工速度，有利于缩短工期。
4.经济效益好：预应力管桩采用高强度材料，节省了钢筋和混凝土用量，降低了工程成本。
4. 施工预应力管桩的施工包括桩基施工前准备、桩基施工、接桩、打桩、质量检测等环节。
1.桩基施工前准备：根据设计图纸和现场实际情况，制定施工方案，进行现场平整、桩位放样等准备工作。
2.桩基施工：采用静压法或打击法将预应力管桩打入土层。
施工过程中要注意控制桩身垂直度、桩顶标高等参数。
3.接桩：根据桩长和设计要求，将多节预应力管桩焊接或机械连接成整根桩。
4.打桩：按照设计顺序和施工方案进行打桩，注意控制打桩速度、力度等参数，确保桩身质量。
5.质量检测：施工过程中要对桩基质量进行检测，包括桩身完整性、承载力等指标。
5. 质量控制预应力管桩的质量控制主要包括以下几个方面：1.材料质量：严格把控原材料质量，确保预应力管桩的材质符合国家标准。
预应力混凝土管桩知识培训在建筑工程领域，预应力混凝土管桩作为一种重要的基础构件，具有诸多优点，被广泛应用于各类建筑项目中。
为了让大家更全面、深入地了解预应力混凝土管桩，接下来为大家进行详细的知识培训。
一、预应力混凝土管桩的定义与分类预应力混凝土管桩，是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件。
根据混凝土强度等级，可分为预应力高强混凝土管桩（PHC 桩）、预应力混凝土管桩（PC 桩）和预应力混凝土薄壁管桩（PTC 桩）。
PHC 桩的混凝土强度等级不低于 C80，PC 桩的混凝土强度等级不低于C60，PTC 桩的混凝土强度等级一般为 C60。
按照管桩的外径，通常分为 300mm、400mm、500mm、600mm 等多种规格。
二、预应力混凝土管桩的生产工艺预应力混凝土管桩的生产主要包括以下几个步骤：1、钢筋加工：将高强度预应力钢筋按照设计要求进行拉伸、切断和镦头处理。
2、模具准备：清理并组装好管桩模具，确保模具内壁光滑、无杂物。
3、钢筋笼入模：将加工好的钢筋笼放入模具中，并固定好位置。
4、混凝土搅拌与浇筑：按照配合比搅拌混凝土，然后将混凝土浇筑到模具中。
5、离心成型：通过高速离心作用，使混凝土密实成型，排出多余水分。
6、蒸汽养护：将成型后的管桩放入蒸汽养护池进行养护，加速混凝土的硬化过程，提高早期强度。
7、脱模与堆放：养护达到一定强度后，脱模并将管桩堆放整齐，进行自然养护，使其强度进一步增长。
三、预应力混凝土管桩的特点1、单桩承载力高：由于采用了高强度的预应力钢筋和离心成型工艺，管桩的承载能力大大提高。
2、施工速度快：管桩在工厂预制，质量易于控制，现场施工时沉桩速度快，能够缩短工期。
3、适用范围广：适用于各种地质条件，如软土、砂土、粉土等。
4、工程造价低：相比其他桩型，预应力混凝土管桩在保证承载力的前提下，具有较好的经济性。
5、质量稳定可靠：工厂化生产，生产过程严格控制，质量有保障。

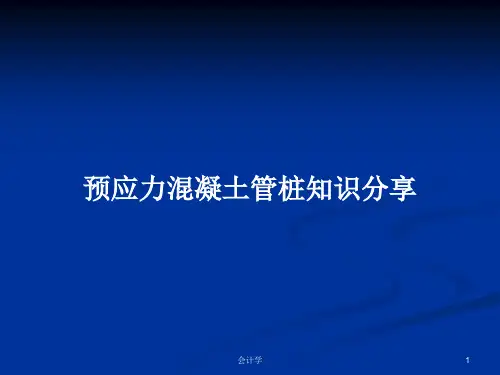

预应力混凝土管桩知识培训一、引言预应力混凝土管桩作为一种常用的深基础形式，在我国建筑工程中得到了广泛的应用。
为了提高工程技术人员对预应力混凝土管桩的了解和应用能力，本次培训将围绕预应力混凝土管桩的基本概念、分类、设计、施工、检测等方面进行详细讲解。
二、预应力混凝土管桩的基本概念预应力混凝土管桩是一种利用预应力技术，通过高强度钢丝或钢绞线对混凝土进行预先施加压力，使混凝土在受载前预先产生压应力，从而提高桩身抗弯、抗剪、抗裂性能的桩基形式。
预应力混凝土管桩具有施工速度快、质量可靠、承载能力高、抗震性能好等优点。
三、预应力混凝土管桩的分类根据预应力混凝土管桩的结构形式，可分为预应力高强度混凝土管桩（PHC桩）、预应力混凝土空心方桩（PC方桩）和预应力混凝土实心方桩（PS方桩）等。
其中，PHC桩是目前应用最广泛的一种预应力混凝土管桩。
四、预应力混凝土管桩的设计1.设计原则：预应力混凝土管桩的设计应遵循安全、适用、经济、美观的原则，充分考虑工程地质条件、上部结构荷载、施工工艺等因素。
2.设计内容：预应力混凝土管桩的设计主要包括桩身结构设计、桩基承载力计算、桩基布置及连接方式等。
3.设计方法：预应力混凝土管桩的设计可采用极限状态设计法、容许应力设计法等。
五、预应力混凝土管桩的施工1.施工准备：施工前应进行场地平整、桩位放样、施工设备检查等工作。
2.施工工艺：预应力混凝土管桩的施工工艺主要包括桩基制作、桩基运输、桩基施工、桩基连接等。
3.施工要点：预应力混凝土管桩施工过程中，应严格控制桩基质量、桩位偏差、桩基连接质量等。
六、预应力混凝土管桩的检测1.检测内容：预应力混凝土管桩的检测主要包括桩基完整性检测、桩基承载力检测、桩基沉降观测等。
2.检测方法：预应力混凝土管桩的检测可采用低应变法、高应变法、静载试验、动力触探试验等。
3.检测标准：预应力混凝土管桩的检测应符合现行国家标准《建筑桩基技术规范》（JGJ94-2008）等相关规定。

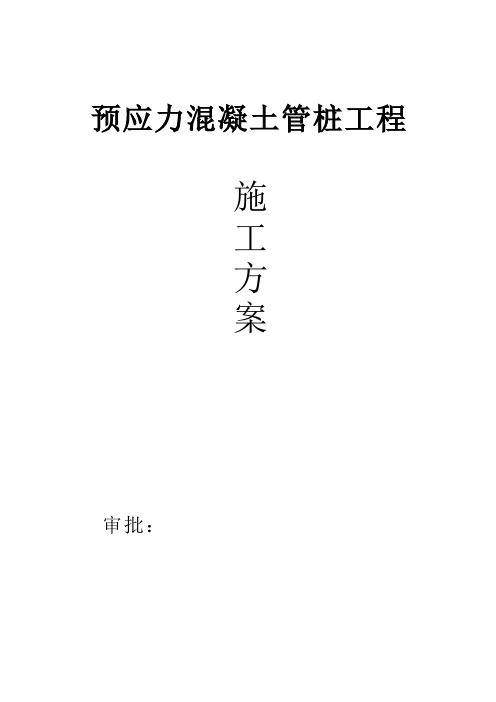

预应力混凝土管桩工程施工方案审批：目录1.编制依据 (3)2.工程概况 (5)2.1 设计概况 (6)2.2 工程地质分布情况 (6)3.施工组织及摆设 (6)3.1 工程目标 (9)3.2 工程经理部组织机构 (8)3.3 施工筹办 (15)4.施工进度方案 (14)5.劳动力方案 (15)6.施工总平面安插 (15)6.1 施工总平面安插依据 (15)6.2 施工总平面图内容 (16)7. 主要施工方法 (16)施工工艺流程图 (16)试打桩 (17)测量放线 (17)沉桩 (18)焊接接桩 (19)送桩 (20)终止沉桩 (21)空孔处置 (21)8.确保质量的技术组织办法 (22)打点办法 (22)技术办法： (22)8.3质量查验及质量包管办法： (23)8.4桩成品庇护办法： (30)9.确保工期的技术组织办法 (31)10.确保安然出产的技术组织办法办法 (32)11. 确保文明施工的技术组织办法 (33)12．相关附表(图)： (35)12.1 预应力管桩查验尺度 (35)12.2 桩位偏差查验尺度 (35)12.3 桩位图及走向、挨次 (36)1 编制依据a．本工程地质陈述；b．设计文件规定及现行相关的尺度和尺度；c．业主提供的工程进度方面的资料；d．本公司承担类似工程的建设经验。
1．1 本工程采用的技术尺度、尺度a、测量工程采用技术尺度、尺度：工程测量尺度 GB50026-93 ？？2007版b、桩基施工及验收、质量评定主要采用技术尺度、尺度：建筑地基根底设计尺度 GB/T50007-2021建筑工程施工质量验收统一尺度 GB50300-2021建筑地基根底施工质量验收尺度 GB50202-2021建建筑地基处置技术尺度 JGJ79-2021建筑工程桩基检测技术尺度 JGJ/T106-2021建设工程工程打点尺度 GB/T50326-2021建设工程监理尺度 GB50319-2021地基与根底工程施工及验收尺度 GB50202-2021建筑桩基技术尺度 JGJ94-2021建筑施工高处作业安然技术尺度 JGJ80-2021建筑机械使用安然技术尺度 JGJ33-2021施工现场临时用电安然技术尺度 JGJ46-2005建设工程施工现场供用电安然尺度 GB50194-2021先张法预应力混凝土管桩 GB13476-2021先张法预应力混凝土管桩图集10G409c、工程技术资料打点采用的技术尺度、尺度和要求：建设工程文件归档整理尺度 GB/T50328-2021文书档案案卷格式 GB9705—20212.1 设计概况本工程根底设计为高强度预应力管桩〔PHC〕AB型，桩径φ500mm壁厚为100mm、桩身混凝土强度不低于C80，单桩竖向承载力特征值>1400kN，终压值通过现场试压桩确定，桩长15~18m。

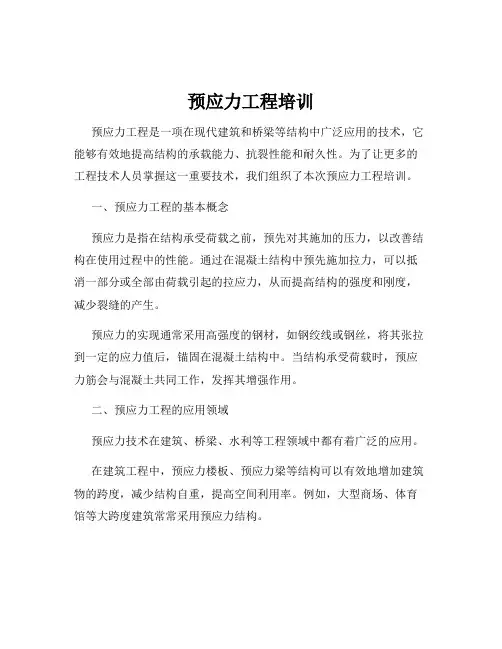

预应力工程培训预应力工程是一项在现代建筑和桥梁等结构中广泛应用的技术，它能够有效地提高结构的承载能力、抗裂性能和耐久性。
为了让更多的工程技术人员掌握这一重要技术，我们组织了本次预应力工程培训。
一、预应力工程的基本概念预应力是指在结构承受荷载之前，预先对其施加的压力，以改善结构在使用过程中的性能。
通过在混凝土结构中预先施加拉力，可以抵消一部分或全部由荷载引起的拉应力，从而提高结构的强度和刚度，减少裂缝的产生。
预应力的实现通常采用高强度的钢材，如钢绞线或钢丝，将其张拉到一定的应力值后，锚固在混凝土结构中。
当结构承受荷载时，预应力筋会与混凝土共同工作，发挥其增强作用。
二、预应力工程的应用领域预应力技术在建筑、桥梁、水利等工程领域中都有着广泛的应用。
在建筑工程中，预应力楼板、预应力梁等结构可以有效地增加建筑物的跨度，减少结构自重，提高空间利用率。
例如，大型商场、体育馆等大跨度建筑常常采用预应力结构。
桥梁工程是预应力技术应用的重要领域之一。
预应力混凝土桥梁具有跨度大、耐久性好、施工方便等优点。
无论是公路桥还是铁路桥，预应力技术都为桥梁的设计和建造提供了有力的支持。
在水利工程中，预应力水闸、预应力渡槽等结构能够承受较大的水压力，保证工程的安全运行。
三、预应力工程的施工工艺预应力工程的施工工艺包括预应力筋的制作与安装、预应力的张拉、锚固和压浆等环节。
1、预应力筋的制作与安装预应力筋通常在工厂中按照设计要求进行制作，然后运输到施工现场进行安装。
在安装过程中，要保证预应力筋的位置准确、顺直，避免出现弯曲、缠绕等情况。
2、预应力的张拉张拉是预应力工程施工中的关键环节。
根据设计要求，采用合适的张拉设备和方法，将预应力筋张拉到规定的应力值。
张拉过程中要严格控制张拉力和伸长量，确保预应力的施加符合设计要求。
3、锚固张拉完成后，需要将预应力筋锚固在混凝土结构中。
锚固装置的质量和可靠性直接关系到预应力的效果和结构的安全。
4、压浆为了防止预应力筋锈蚀，并提高其与混凝土的粘结力，需要对预应力筋进行压浆处理。
预应力管桩(完整版)预应力管桩1. 介绍预应力管桩是一种常用的地基加固技术，通过预埋钢管施加预应力，使得钢管与土壤形成一体化结构，增加土壤的承载力和稳定性。
本文将详细介绍预应力管桩的设计、施工、监测以及常见问题的解决方法，以供参考。
2. 设计2.1 土层调查与分析在设计预应力管桩之前，首先需要进行土层调查与分析，了解地质、水文、地面沉降等因素，确定设计参数。
2.2 预应力计算根据土壤特性和桩的要求，进行预应力计算，确定预应力管桩的预应力水平和布置方案。
2.3 桩的尺寸与布置根据土壤承载力和结构设计要求，确定预应力管桩的尺寸和布置方式，包括桩径、桩长和桩的间距等。
2.4 钢筋配筋根据设计要求和预应力计算结果，进行桩体内部钢筋配筋设计，确保钢筋的受力性能满足要求。
3. 施工3.1 基坑开挖与地基处理根据预应力管桩的布置图纸，进行基坑的开挖和地基处理工作，确保基础的平整度和稳定性。
3.2 钢筋预埋和张拉在基坑中预先埋设钢筋，按照设计要求进行张拉，使钢筋产生预应力，注意张拉过程中的控制和监测。
3.3 管道安装和灌注将预应力管桩的钢管安装到预留位置，并进行灌注，注意灌注过程中的均匀性和密实度。
3.4 后续处理完成灌注后，对预应力管桩进行封顶和护坡，确保桩体的稳固性和外观。
4. 监测4.1 沉降监测在预应力管桩施工完成后，对周边土地进行沉降监测，及时发现和处理沉降问题。
4.2 应力监测通过应力测量仪器，对预应力管桩的应力进行监测，确保预应力水平和钢管的受力状态。
4.3 变形监测对预应力管桩的变形进行监测，包括桩身变形和与土壤的界面变形，及时发现和处理变形问题。
5. 常见问题与解决方法5.1 桩身弯曲钢管在施工中浮现弯曲时，应即将停工，并进行修复或者更换。
5.2 沉降问题如果周边土地浮现沉降问题，应及时调查原因，并采取补救措施，以保证地基的稳定性。
5.3 预应力损失预应力管桩在使用过程中，可能会浮现预应力损失的情况，应及时进行调查和修复，以保证结构的安全性。
预应力管桩预应力管桩是一种常用的地基加固技术，用于在土壤中形成承载桩基。
一、设计和准备：1．根据工程需求进行预应力管桩设计，并确定桩身的直径、长度和布置方式等参数。
2．准备工程所需的材料和设备，包括钢管、预应力锚具、张拉设备、混凝土和辅助设备等。
二、桩基准备：1．根据设计要求在施工现场标记和测量桩基位置。
2．使用钻机或挖掘机等设备，在桩基位置上开挖孔洞，并按照设计要求清理孔底。
3．检查孔洞的直径和深度是否符合设计要求。
三、管道安装：1．将预应力钢管逐节沿着孔洞的轴线安装到孔洞中，确保每节管道之间的连接牢固。
可以通过焊接或者螺纹联结等方式进行连接。
2．对管道进行垂直度、弯曲度和偏心度等质量检查，确保满足设计要求。
四、钢筋布置：1．在管道内部安装预应力钢筋，以增加管桩的强度和刚性。
2．预应力钢筋的布置要符合设计要求，并注意保护层的厚度、间距和连接方式等。
五、混凝土浇筑：1．在管道的上部留有一定的预留高度，用于接受后续的混凝土浇筑。
2．在管道的顶部设置导管，以便后续张拉施工时钢束的引入。
3．采用随桩同浇或者倒桩式浇筑，将混凝土逐层浇筑到管道内，注意振捣和密实混凝土，确保浇筑质量。
六、钢束张拉：1．在混凝土凝固后，进行钢束的张拉工作。
2．通过导管引入张拉机，将预应力钢束连接到预应力锚具上，并逐渐施加张拉力。
3．控制张拉力的大小和施加速度，确保张拉过程的稳定性和质量。
七、锚固处理：1．当达到设计要求的张拉力后，将预应力钢束与预应力锚具连接，并进行锚固。
2．锚固方式可以采用膨胀式锚固、粘结式锚固或机械式锚固等，根据设计要求和实际情况选择合适的方式。
八、施工验收与监测：1．对预应力管桩进行质量检查和验收。
2．监测管桩的张拉力、变形、位移等参数，并与设计要求进行比较。
3．编制相关的施工报告和检测报告，确保预应力管桩符合工程要求。
需要注意的是，预应力管桩施工属于专业技术工艺，建议由具备相关经验和资质的专业施工队伍进行，并遵循相关的设计规范和施工规程。
