江苏常熟真空断路器出厂检验规范1

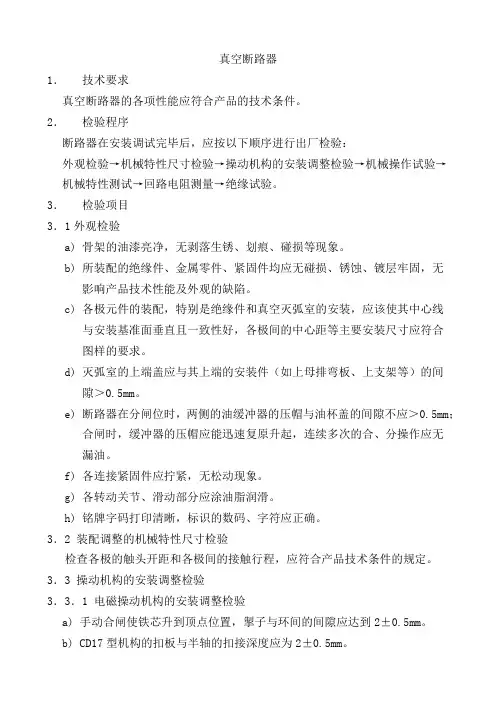

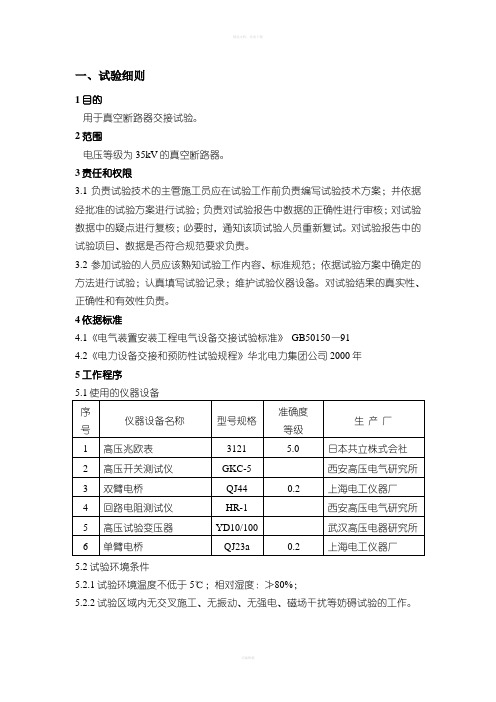

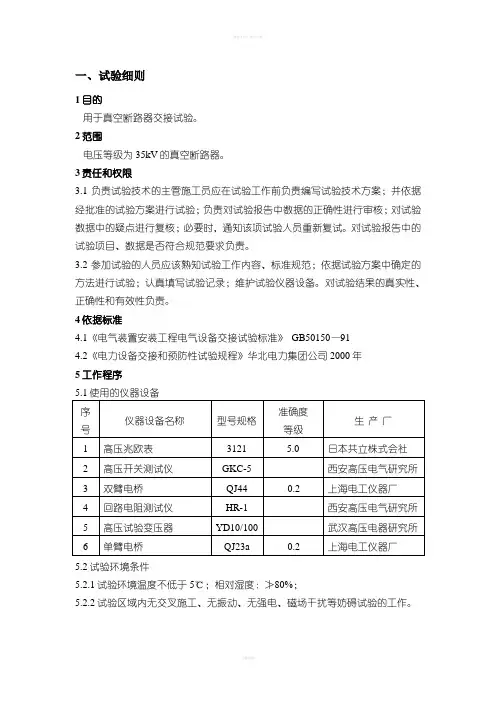

一、试验细则1目的用于真空断路器交接试验。

2范围电压等级为35kV的真空断路器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电气装置安装工程电气设备交接试验标准》GB50150—914.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绝缘拉杆的绝缘电阻值使用2500V兆欧表测量绝缘拉杆的绝缘电阻值,不应低于3000。

5.4.2测量每相导电回路的电阻值测量方法：在合闸状态下采用100A直流电压降法（使用回路电阻测试仪）测量。

其电阻值不应大于制造厂的技术标准所规定值。

试验接线图如下：真空断路器回路电阻测试接线图5.4.3 测量分、合闸线圈及合闸接触器的动作电压电磁式操作机构的合闸接触器的动作电压不大于85%，分闸线圈的动作电压应不大于65%，不小于30%；弹簧储能式操作机构应分别测量合闸线圈、分闸线圈的动作电压，其动作值应符合产品技术要求。

真空断路器标准及规范最新真空断路器是一种广泛应用于电力系统中的高压开关设备，它利用真空作为绝缘和灭弧介质，具有体积小、重量轻、操作速度快、维护简单等优点。

随着技术的发展，真空断路器的标准和规范也在不断更新以满足更高的安全和性能要求。

以下是关于真空断路器的最新标准及规范的概述：1. 设备分类与型号真空断路器按照其额定电压、额定电流、断流能力等参数进行分类，并有相应的型号标识。

例如，按照额定电压可分为10kV、35kV等级别。

2. 性能要求- 绝缘性能：真空断路器应满足规定的绝缘水平，确保在正常工作和过电压条件下的安全运行。

- 断流能力：根据断路器的额定断流容量，设备必须能够在规定的条件下安全断开电路。

- 操作性能：包括分合闸速度、操作力矩、机械寿命等，确保设备能够可靠地进行操作。

3. 结构与材料真空断路器的结构设计应保证其在各种环境条件下的稳定性和耐久性。

使用的材料应具有良好的机械性能和耐腐蚀性。

4. 安全标准- 防护等级：根据IEC标准，真空断路器应具备适当的防护等级，以防止固体异物和水进入。

- 接地要求：设备应有明确的接地标识，并符合接地规范。

5. 环境适应性真空断路器应能够在规定的环境温度、湿度等条件下稳定工作，不因环境变化而影响性能。

6. 测试方法包括绝缘电阻测试、接地连续性测试、断路器动作特性测试等，以确保设备在出厂前满足所有性能要求。

7. 安装与维护提供详细的安装指导和维护手册，确保用户能够正确安装和维护真空断路器。

8. 环保要求随着环保意识的提高，真空断路器的生产和使用过程中应尽量减少对环境的影响，例如使用可回收材料和降低噪音排放。

9. 国际标准与认证真空断路器应符合国际电工委员会（IEC）等相关组织的标准，并取得相应的认证标志。

10. 法规遵循遵守所在国家或地区的法律法规，包括安全法规、能效标准等。

随着技术的不断进步和市场需求的变化，真空断路器的标准和规范也在不断更新。

制造商和用户都应密切关注最新的标准动态，以确保设备的性能和安全性能够满足最新的要求。

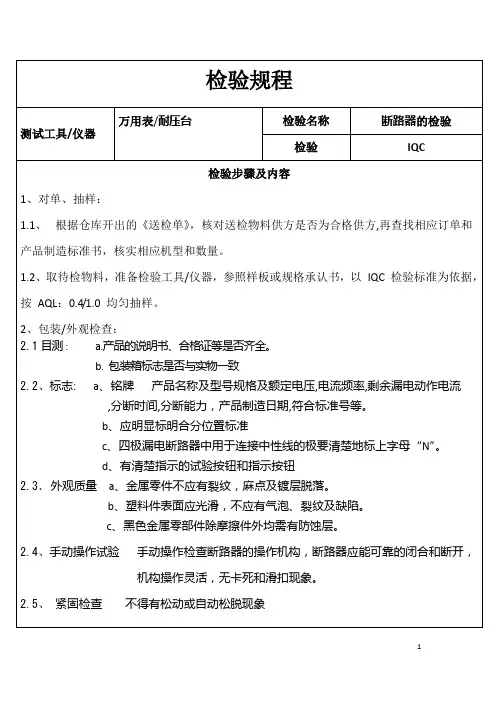

一、断路器通用检验规程
1 适用范围
本规程适用于低压断路器的进货检验;
2 引用标准
低压断路器技术标准
3 检验和试验设备
兆欧表、万用表
4 检验内容
查对产品型号、规格、数量是否与技术要求相符,是否为关键元器件清单中指定厂家产品;
低压断路器应有清晰、牢固的下列标记：制造商标、名称、规格型号、生产日期及厂家;
检查规定的随行文件包括产品使用说明书、合格证、出厂试验报告等是否齐全,需带附件的产品要检查附件是否齐全;
检查表面外观质量,产品应无破裂、损伤现象,金属组件无脱落锈蚀现象;
检查采购产品安装形式、操作方式等是否符合规定的要求,若不符合拒绝检测验收;
用手动合分断路器连续5次,应无卡滞、脱扣及操作力过大现象;
所有紧固件应无松动现象,
绝缘电阻测试
使用兆欧表将输出试线接入断路器的相与相之间、相与地之间,操作兆欧表,阻值应大于10MΩ;
5 判定原则
对低压断路器按以上要求逐项检查,若有一项不合格,则判该品不合格;经检验的项目必须全部合格方可判为合格品,不合格的产品严禁入库和使用;。

真空断路器试验规范精编Document number：WTT-LKK-GBB-08921-EIGG-22986真空断路器试验规范真空断路器试验项目及标准1、辅助及控制回路交流耐压试验方法辅助和控制回路交流耐压值为1000V，可采用普通试验变压器或500V兆欧表摇测1min代替，安全措施及注意事项试验中回路中不应有其它工作进行，使用兆欧表测量后应充分放电，试验标准不应有击穿情况2、合闸接触器和分合闸电磁铁线圈的直流电阻和绝缘电阻试验方法使用单臂电桥测量合闸接触器和分合闸电磁铁线圈的直流电阻，使用1000V兆欧表测量绝缘电阻，安全措施及注意事项测量后应充分放电，试验标准1）绝缘电阻不低于1MΩ。

2）直流电阻应符合制造厂规定3、断路器整体和断口间绝缘电阻试验方法使用2500V兆欧表测量真空断路器整体对地和断口间绝缘电阻，安全措施及注意事项1）试验时应记录环境温度。

2）测量后对所测回路进行放电，试验标准交接时、大修后：35kV 3000 MΩ 10kV 1200 MΩ运行中：35kV 1000 MΩ 10kV 300 MΩ4、导电回路电阻试验方法将断路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，电压线接在内侧，电流线接在外侧。

如采用直流压降法测量，则电流应不小于100A；安全措施及注意事项接线时应和注意保持与带电设备距离；试验标准导电回路电阻数值应符合制造厂的规定5、合、分闸时间及同期性及合闸弹跳时间试验方法1）将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接入测试仪的时间通道。

2）将可调直流电源调至额定操作电压，通过控制断路器特性测试仪，对真空断路器进行分、合操作，得出是各相合、分闸时间及合闸弹跳时间。

三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。

3）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸合控制线接至合闸接触器线圈回路安全措施及注意事项1）试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸合控制线接至合闸接触器线圈回路。

真空断路器试验规章制度第一章总则第一条为了规范真空断路器的试验工作，确保设备的安全可靠运行，提高电网的安全稳定性，制定本规章。

第二条本规章适用于所有使用真空断路器进行试验工作的单位和个人。

第三条真空断路器试验工作应严格按照本规章的要求进行，不得随意更改或违反规定。

第四条试验人员应具备相关技术资质和经验，严格按照操作规程进行试验，确保安全。

第五条试验所需设备、工具和仪器应保持良好状态，定期进行检查和维护。

第二章试验前准备第六条试验前应仔细阅读真空断路器的使用说明书和操作手册，了解其性能和使用方法。

第七条试验前应对真空断路器进行外观检查，确认无损坏或异物，确保安全使用。

第八条试验前应检查试验设备和仪器是否齐全，保证能够正常进行试验。

第九条试验前，应将试验区域内相关设备和线路停电，并进行安全隔离，保证试验操作安全。

第十条试验前应对试验人员进行安全培训，了解安全操作规程和应急处理措施。

第三章试验操作第十一条试验操作前，应进行试验工具和仪器的检查和校准，确保准确可靠。

第十二条试验前，应进行试验环境的检查，防止混杂其他杂物影响试验结果。

第十三条试验时，应按照真空断路器的试验要求进行操作，严格按照步骤进行。

第十四条试验过程中，如发现异常情况或故障，应立即停止试验，采取有效措施排除故障。

第十五条试验结束后，应对试验设备和仪器进行清洁和保养，并进行记录。

第四章试验记录和报告第十六条试验结束后，应对试验结果进行记录和整理，制作试验报告。

第十七条试验报告应包括试验日期、试验地点、试验人员、试验内容和结果等内容。

第十八条试验报告应保存至少一年以上，以备查阅和复核。

第五章附则第十九条试验过程中如有不明情况或疑问，应及时向相关部门或专业人员咨询。

第二十条违反本规章的单位和个人，应承担相应的责任和后果。

第二十一条本规章的解释权归真空断路器试验中心所有。

以上为真空断路器试验规章制度的一部分内容，具体操作时应严格按照规章要求进行。

真空断路器检验规范1范围本规范规定了12KV真空断路器﹝包括操动机构﹞检验的检验规则、检验要求及方法。

2引用文件GB1984-2003 高压交流断路器产品的监视和测量程序不合格品控制程序产品保证文件检查要求3检验规则3.1总则凡使用在本厂制造的产品上的断路器均应按《产品的监视和测量程序》规定的程序实施进货检验，检验人员应按《产品的监视和测量程序》的规定签发检验结果通知单。

3.2检验依据除本规范外，尚应以下列文件作为检验依据：送检单；证明其质量合格文件；采购合同或技术协议书；供方提供的该型号规格断路器的产品安装使用说明书；GB1984-2003。

3.3检验项目除非设计图样/文件有特殊要求外，通常仅作以下项目检验：供方资格；证明其质量合格的文件；型号规格；外观；出场文件；随机附件3.4检验数量与结果判定按3.3规定的项目进行全数检验，若有一台断路器有一项不合格，判该台断路器不合格，不合格的断路器应按不合格品控制程序规定处置。

4检验要求和方法4.1供方资格供方应是本厂确认的合格供方名录中的产品制造厂。

4.2证明其质量合格文件文件应符合OXJM.688.000要求，以及制造厂出具的该台断路器的出厂检验报告（报告内容中应提供该台断路器机械特性全部项目实测数据）。

4.3型号规格通过下列项目检查、验证查清具体数据和其结构类型；断路器全型号和详细规格应与送检单填写的完全符合。

4.3.1铭牌标志a）型号或系列号；b）额定电压Ｕr12KV;c）额定雷电冲击耐压电压75KVd）额定频率50HZ（铭牌上可以不标）；e）额定电流If）额定短路持续时间g）额定短路开断时间h）额定操作程序，0-3i）分级：不同于E1级，C1级和M1级时才标注说明：M1级表示具有基本的机械寿命（2000次操作的机械型式试验）的断路器。

M2级表示具有延长的机械寿命（10000次操作的机械型式试验）的断路器。

E1级：具有基本的电寿命断路器。

E2级：具有延长电寿命的断路器（在预期使用寿命期间主回路开断用的零件不要维修）。

真空断路器试验标准一、引言。

真空断路器是一种用于高压电路中断的电气设备，其主要作用是在电路发生短路或过载时，能够迅速切断电流，保护电气设备和人身安全。

为了确保真空断路器的可靠性和安全性，需要进行一系列的试验，以验证其性能是否符合标准要求。

本文将介绍真空断路器试验标准的相关内容。

二、试验范围。

真空断路器试验范围包括但不限于以下内容：1. 外观检查，检查真空断路器的外观是否完好，是否有损坏、变形或腐蚀等现象；2. 功能试验，包括静态特性试验、动态特性试验、短路试验、过载试验等；3. 绝缘试验，包括绝缘电阻试验、工频耐压试验、雷电冲击试验等；4. 机械性能试验，包括机械寿命试验、机械操作试验等。

三、试验方法。

1. 外观检查。

外观检查主要通过目视检查和测量检查来进行。

目视检查主要观察真空断路器的外壳、接线端子、操作机构等部位是否完好，测量检查主要测量外壳的尺寸、厚度、表面粗糙度等。

2. 功能试验。

（1）静态特性试验，通过对真空断路器进行额定电流下的稳态特性试验，验证其在额定电流下的稳定性能。

（2）动态特性试验，通过对真空断路器进行短路试验和过载试验，验证其在瞬态工况下的动态特性。

（3）短路试验，在规定的条件下对真空断路器进行短路试验，验证其在短路情况下的切断能力。

（4）过载试验，在规定的条件下对真空断路器进行过载试验，验证其在过载情况下的稳定性能。

3. 绝缘试验。

（1）绝缘电阻试验，对真空断路器的绝缘电阻进行检测，验证其绝缘性能是否符合要求。

（2）工频耐压试验，对真空断路器进行工频耐压试验，验证其在额定电压下的绝缘性能。

（3）雷电冲击试验，对真空断路器进行雷电冲击试验，验证其在雷电冲击下的绝缘性能。

4. 机械性能试验。

（1）机械寿命试验，对真空断路器的机械部件进行寿命试验，验证其在长期使用情况下的可靠性。

（2）机械操作试验，对真空断路器的机械操作部件进行操作试验，验证其操作性能是否符合要求。

四、试验结果评定。
