国家三、四等水准测量规范 (GB1 2898-91) 要点说明
16:43
1
一、布设原则
1.三、四等水准网是在一、二等水准网的基础上 布设符合路线、环线或结点网，直接提供地形 测图和各种工程建设所必需的高程控制点。
2. 三等水准附合路线，长度应不超过150 km； 环线周长应不超过200 km；同级网中结点间距
16:43
15
3.间歇与检测
工作间歇时，最好能在水准点上结束观测。否 则，应选择两个坚稳可靠、光滑突出、便于放置 标尺的固定点，作为间歇点。间歇后，应进行检 测，检测结果符合限差要求即可起测。如无固定 点可选择，则间歇前最后两测站的转点处打入带 有帽钉的木桩作间歇点。间歇后进行检测，比较 任意两转点间歇前后所测高差，若符合限差要求， 即可由此起测。否则，须从前一水准点起测。
工程现场水准测量步骤(四等)
四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量（leveling）的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑- 红-红）（1 ）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2 ）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
3）照准前视尺红面，精平，读取中丝读数，记为（7）4) 照准后视尺红面，精平，读取中丝读数，记为( 8)这四步观测， 简称为“后一前一前一后 ( 黑一黑一红一红 ) ”，这样的观测步骤可消除或 减 弱仪器或尺垫下沉误差的影响。
对于四等水准测量， 规范允许采用 “后一后一前一前 (黑一 红 一黑一红 ) ”的观测步骤。
2 、 一个测站的计算与检核：观测记录参看书本表 7-11 。
① 视距的计算与检核后视距 (9)=[(1) — (2)]X100m前视距 (10)=[(4) — (5)]Xl00m 前、后视距差 (11)=(9) — (10)前、后视距差累积 (12)= 本站 (11)+ 上站 (12)② 水准尺读数的检核同一根水准尺黑面与红面中丝读数之差： 前尺黑面与红面中丝读数之差 13)=(6) 十K — (7)后尺黑面与红面中丝读数之差 (14)=(3) 十 K — (8) 三等≯ 2mm ，四等≯ 3mm( 上式中的 K 为红面尺的起点数，为 4． 687m 或 4． 787m)③ 高差的计算与检核黑面测得的高差 (15)=(3) — (6)或 (17)=(14) — (13)三三等≯ 75m ，四等≯l00m三等≯ 3m ，四等≯ 5m三等≯ 6m ，四等≯ l0rn红面测得的高差 16)=(8) — (7)校核：黑、红面高差之差(17)=(15) —[(16) ±0．100]等≯ 3mm，四等≯ 5mm高差的平均值(18)= [ ( 15)+(16) ±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100 ，反之，取—0．100。
四等水准测量规范

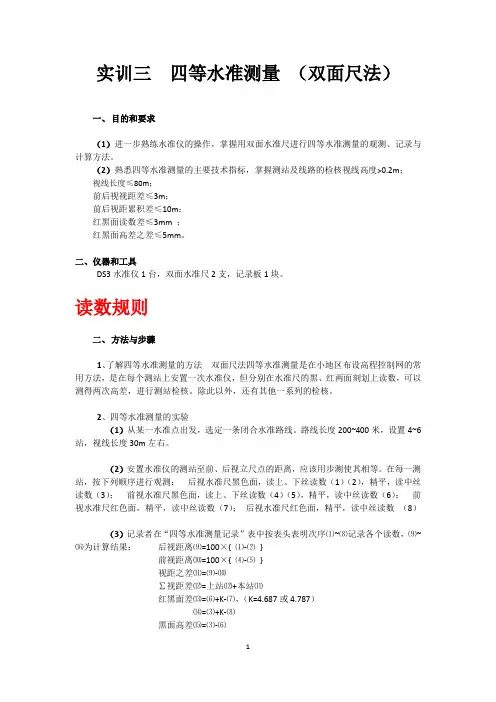

实训三四等水准测量（双面尺法）一、目的和要求（1）进一步熟练水准仪的操作，掌握用双面水准尺进行四等水准测量的观测、记录与计算方法。
（2）熟悉四等水准测量的主要技术指标，掌握测站及线路的检核视线高度>0.2m；视线长度≤80m；前后视视距差≤3m；前后视距累积差≤10m；红黑面读数差≤3mm ；红黑面高差之差≤5mm。
二、仪器和工具DS3水准仪1台，双面水准尺2支，记录板1块。
读数规则二、方法与步骤1、了解四等水准测量的方法双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得两次高差，进行测站检核。
除此以外，还有其他一系列的检核。
2、四等水准测量的实验（1）从某一水准点出发，选定一条闭合水准路线。
路线长度200~400米，设置4~6站，视线长度30m左右。
（2）安置水准仪的测站至前、后视立尺点的距离，应该用步测使其相等。
在每一测站，按下列顺序进行观测：后视水准尺黑色面，读上、下丝读数（1）（2），精平，读中丝读数（3）；前视水准尺黑色面，读上、下丝读数（4）（5），精平，读中丝读数（6）；前视水准尺红色面，精平，读中丝读数（7）；后视水准尺红色面，精平，读中丝读数（8）（3）记录者在“四等水准测量记录”表中按表头表明次序⑴~⑻记录各个读数，⑼~ ⒃为计算结果：后视距离⑼=100×{ ⑴-⑵}前视距离⑽=100×{ ⑷-⑸}视距之差⑾=⑼-⑽∑视距差⑿=上站⑿+本站⑾红黑面差⒀=⑹+K-⑺，（K=4.687或4.787）⒁=⑶+K-⑻黑面高差⒂=⑶-⑹红面高差⒃=⑻-⑺高差之差⒄=⒂-⒃=⒁-⒀平均高差⒅=1/2{ ⒂+⒃}每站读数结束( ⑴~⑻)，随即进行各项计算( ⑼~⒃)，并按技术指标进行检验，满足限差后方能搬站。
（4）依次设站，用相同方法进行观测，直到线路终点，计算线路的高差闭合差。
按四等水准测量的规定，线路高差闭合差的容许值为±20√L mm，L为线路总长（单位：km）。
三、四等水准测量步骤
三、四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量(leveling)的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。
对于四等水准测量，规范允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。
2、一个测站的计算与检核：观测记录参看书本表7-11。
①视距的计算与检核后视距(9)=[(1)—(2)]X100m前视距(10)=[(4)—(5)]Xl00m 三等≯75m，四等≯l00m前、后视距差(11)=(9)—(10) 三等≯3m，四等≯5m前、后视距差累积(12)=本站(11)+上站(12) 三等≯6m，四等≯l0rn②水准尺读数的检核同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差13)=(6)十K—(7)后尺黑面与红面中丝读数之差(14)=(3)十K—(8) 三等≯2mm，四等≯3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)③高差的计算与检核黑面测得的高差(15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差(17)=(15)—[(16)±0．100]或(17)=(14)—(13) 三等≯3mm，四等≯5mm高差的平均值（18)= [（15)+(16)±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取—0．100。
国家三四等水准测量规范
国家三四等水准测量规范一、引言三四等水准测量是国家测绘工作的重要组成部分，是对地球形状和地球重力场的测量。
其精度和精密度要求高，对全国测绘工作及相关领域的发展具有重要意义。
因此，国家对三四等水准测量工作的规范十分重视，制定了相关的测量规范，以确保测量结果的准确性和可靠性。
二、三四等水准测量的定义和目的三四等水准测量是指对地球表面高程的测量，通常在大地测量网中进行。
其目的是确定地表上任意点的高程数值，为工程测量、地质勘探、测绘建设等提供高程控制，为国家地理信息基础数据库的建设提供数据支撑。
三、三四等水准测量的分类和特点1.三等水准测量三等水准测量是对地球表面高程的高精度测量，其精度要求高，通常用于巨细地貌、测量较高精度的建筑工程等需要高精度高程控制的领域。
2.四等水准测量四等水准测量是对地球表面高程的中等精度测量，其精度要求适中，通常用于一般地貌、普通建筑工程等需要一般精度高程控制的领域。
三四等水准测量的特点包括：（1）精度高：三四等水准测量的精度要求高，是国家有关部门对测绘工作的严格要求；（2）数据量大：由于测量需要覆盖较大范围的地域，因此三四等水准测量的数据量较大；（3）工作量大：三四等水准测量是一项系统工程，需要一定数量的测量人员及设备；（4）成本高：三四等水准测量的成本较高，包括人力、物力和财力。
四、三四等水准测量的基本原理1.大地水准面大地水准面是一个理想的参考曲面，它与地球的真实形状比较接近。
大地水准面是地球的等势面，它控制着地球表面上任意点的高程。
2.高程测量高程测量是对地球表面上任意点的高程数值进行测量。
常见的高程测量方法包括水准测量、高程传感器测量等。
水准测量是通过在不同地点设立水准点，用水准仪观测两个水准点之间的高程差，从而确定各个水准点的高程。
3.大地水准面的建立大地水准面的建立是通过连接各个水准点，确定它们之间的高程差，为地球表面上任意点的高程提供基准。
同时，大地水准面的建立还需要考虑地球的形状、重力场、潮汐等因素。
四等水准测量顺序
四等水准测量顺序 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT三、四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量(leveling)的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。
对于四等水准测量，规范允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。
2、一个测站的计算与检核：观测记录参看书本表7-11。
①视距的计算与检核后视距 (9)=[(1)—(2)]X100m前视距 (10)=[(4)—(5)]Xl00m 三等≯75m，四等≯l00m前、后视距差 (11)=(9)—(10) 三等≯3m，四等≯5m前、后视距差累积 (12)=本站(11)+上站(12) 三等≯6m，四等≯l0rn②水准尺读数的检核同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差 13)=(6)十K—(7)后尺黑面与红面中丝读数之差 (14)=(3)十K—(8) 三等≯2mm，四等≯3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)③高差的计算与检核黑面测得的高差 (15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差 (17)=(15)—[(16)±0．100]或 (17)=(14)—(13) 三等≯3mm，四等≯5mm高差的平均值（18)= [（15)+(16)±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取—0．100。
三、四等水准测量步骤
三、四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量(leveling)的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。
对于四等水准测量，规范允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。
2、一个测站的计算与检核：观测记录参看书本表7-11。
①视距的计算与检核后视距(9)=[(1)—(2)]X100m前视距(10)=[(4)—(5)]Xl00m 三等≯75m，四等≯l00m前、后视距差(11)=(9)—(10) 三等≯3m，四等≯5m前、后视距差累积(12)=本站(11)+上站(12) 三等≯6m，四等≯l0rn②水准尺读数的检核同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差13)=(6)十K—(7)后尺黑面与红面中丝读数之差(14)=(3)十K—(8) 三等≯2mm，四等≯3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)③高差的计算与检核黑面测得的高差(15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差(17)=(15)—[(16)±0．100]或(17)=(14)—(13) 三等≯3mm，四等≯5mm高差的平均值（18)= [（15)+(16)±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取—0．100。

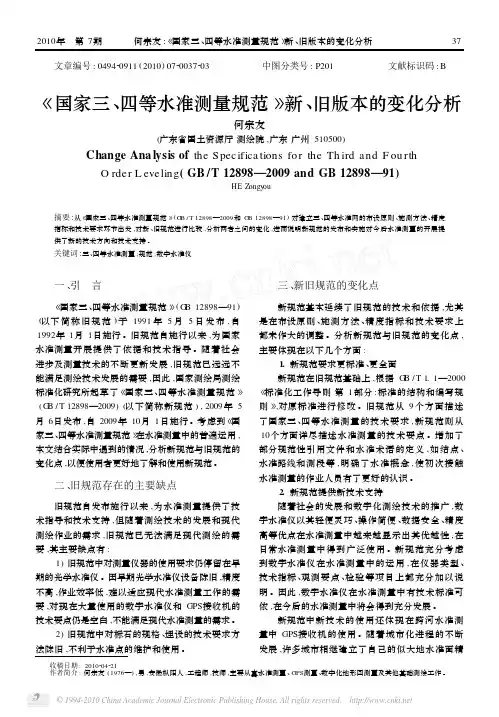

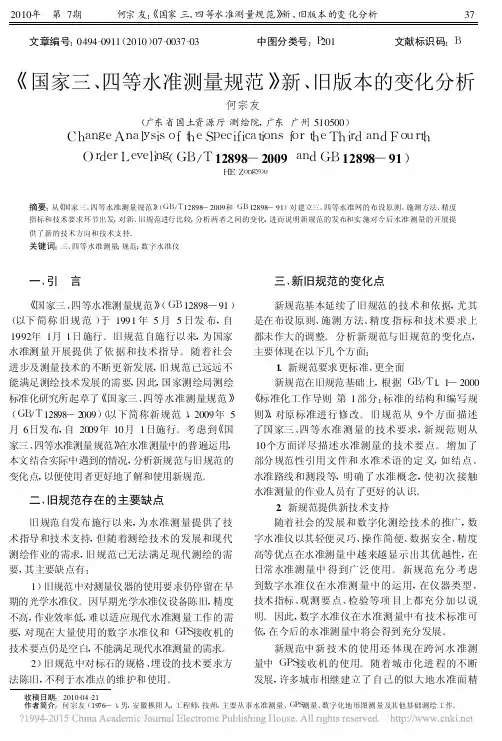

_国家三_四等水准测量规范_新_旧版本的变化分析_何宗友
2)旧规范中对标石的规格 、埋设的技术要求方 法陈旧 , 不利于水准点的维护和使用 。
新规范基本延续了旧规范的技术和依据 , 尤其 是在布设原则 、施测 方法 、精度 指标和技术要 求上 都未作大的调整 。 分析新规范与旧规范的变化点 , 主要体现在以下几个方面 :
1.新规范要求更标准 、更全面 新规范在旧规范基础上 , 根据 GB/T1.1— 2000 《标准化工作导则 第 1部分 :标准的结构和编写规 则 》, 对原标准进行修改 。 旧规范从 9个方面 描述 了国家三 、四等水准 测量的技术要求 , 新规范 则从 10个方面详尽描述水准测量的技术要点 。 增加了 部分规范性引用文件和 水准术语的定 义 , 如结点 、 水准路线和测段等 , 明确了水准概念 , 使初次 接触 水准测量的作业人员有了更好的认识 。 2.新规范提供新技术支持 随着社会的发展和数字化测绘技术的推广 , 数 字水准仪以其轻便灵巧 、操作简便 、数据安全 、精度 高等优点在水准测量中越来越显示出其优越性 , 在 日常水准测量中 得到广泛使用 。 新规范充分 考虑 到数字水准仪在水准测 量中的运用 , 在仪器类型 、 技术指标 、观测要点 、检验等项 目上都充分加 以说 明 。 因此 , 数字水准仪在水准测量中有技术标准可 依 , 在今后的水准测量中将会得到充分发展 。
参考文献 :
[ 1] 国家质量监督检验检疫总局 .GB/T12898— 2009 国家 三 、四 等 水 准 测 量 规 范 [ S] .北 京 :中 国 标 准 出 版 社 , 2009.
[ 2] 国家技术监督 局 .GB12898— 91 国家 三 、四等水 准测 量规范 [ S] .北京 :中国标准出版社 , 1992.
ChangeAnalysisoftheSpecificationsfortheThirdandFourth OrderLeveling(GB/T12898— 2009 andGB12898— 91)
新规范基本延续了旧规范的技术和依据 , 尤其 是在布设原则 、施测 方法 、精度 指标和技术要 求上 都未作大的调整 。 分析新规范与旧规范的变化点 , 主要体现在以下几个方面 :
1.新规范要求更标准 、更全面 新规范在旧规范基础上 , 根据 GB/T1.1— 2000 《标准化工作导则 第 1部分 :标准的结构和编写规 则 》, 对原标准进行修改 。 旧规范从 9个方面 描述 了国家三 、四等水准 测量的技术要求 , 新规范 则从 10个方面详尽描述水准测量的技术要点 。 增加了 部分规范性引用文件和 水准术语的定 义 , 如结点 、 水准路线和测段等 , 明确了水准概念 , 使初次 接触 水准测量的作业人员有了更好的认识 。 2.新规范提供新技术支持 随着社会的发展和数字化测绘技术的推广 , 数 字水准仪以其轻便灵巧 、操作简便 、数据安全 、精度 高等优点在水准测量中越来越显示出其优越性 , 在 日常水准测量中 得到广泛使用 。 新规范充分 考虑 到数字水准仪在水准测 量中的运用 , 在仪器类型 、 技术指标 、观测要点 、检验等项 目上都充分加 以说 明 。 因此 , 数字水准仪在水准测量中有技术标准可 依 , 在今后的水准测量中将会得到充分发展 。
参考文献 :
[ 1] 国家质量监督检验检疫总局 .GB/T12898— 2009 国家 三 、四 等 水 准 测 量 规 范 [ S] .北 京 :中 国 标 准 出 版 社 , 2009.
[ 2] 国家技术监督 局 .GB12898— 91 国家 三 、四等水 准测 量规范 [ S] .北京 :中国标准出版社 , 1992.
ChangeAnalysisoftheSpecificationsfortheThirdandFourth OrderLeveling(GB/T12898— 2009 andGB12898— 91)
_国家三_四等水准测量规范_新_旧版本的变化分析
4. 新规范内容更细化 新规范在充分利用旧规范的原有内容前提下 ,对 每一个环节和操作都详细描述操作步骤和内容 。这 点主要体现在水准点之记的绘制上 。新规范对水准 点之记详细描述了每一个栏目应该和怎样记录的内 容 。其中与旧规范主要的区别是要求图幅栏填写点 位所在的 1∶100 000地形图图幅号 ,经纬度栏填写在 点位实测的经纬度 ,标注至整秒 (旧规范要求点位经 纬度从 1∶100 000或 1∶50 000地形图上量取至 0. 1′) 。 对交通路线栏和点位详细说明栏中所涉及的方位名 词进行具体说明 ,对点位距离的取位进行说明。 纵观新旧水准规范的变化 ,概括起来主要体现 在如表 1所列的内容 。
Change Ana lysis of the S pec ifica tions fo r the Th ird and F ou rth O rde r L eve ling( GB / T 12898—2009 and GB 12898—91)
HE Zongyou
摘要 :从《国家三 、四等水准测量规范 》( GB / T 12898—2009和 GB 12898—91) 对建立三 、四等水准网的布设原则 、施测方法 、精度 指标和技术要求环节出发 ,对新 、旧规范进行比较 ,分析两者之间的变化 ,进而说明新规范的发布和实施对今后水准测量的开展提 供了新的技术方向和技术支持 。 关键词 :三 、四等水准测量 ;规范 ;数字水准仪
0. 1′,两者表述矛盾 。
五 、结束语
通过上述新旧规范变化点的分析 ,新规范基本 延续了旧规范的基本理论与要点 , 如水准布设原 则 、施测方法 、精度指标和技术要求都未作大的调 整 ,但也修改了与现代测绘技术不符合要求的内 容 ,如水准点标石的规格 、埋设的技术要求等 ,增加 了新标石的规格 、埋设的技术要求及数字水准仪观 测 、检验等技术要求 。新规范的发布和施行无疑对 今后水准测量的开展提供了新的技术方向和技术 支持 。
Change Ana lysis of the S pec ifica tions fo r the Th ird and F ou rth O rde r L eve ling( GB / T 12898—2009 and GB 12898—91)
HE Zongyou
摘要 :从《国家三 、四等水准测量规范 》( GB / T 12898—2009和 GB 12898—91) 对建立三 、四等水准网的布设原则 、施测方法 、精度 指标和技术要求环节出发 ,对新 、旧规范进行比较 ,分析两者之间的变化 ,进而说明新规范的发布和实施对今后水准测量的开展提 供了新的技术方向和技术支持 。 关键词 :三 、四等水准测量 ;规范 ;数字水准仪
0. 1′,两者表述矛盾 。
五 、结束语
通过上述新旧规范变化点的分析 ,新规范基本 延续了旧规范的基本理论与要点 , 如水准布设原 则 、施测方法 、精度指标和技术要求都未作大的调 整 ,但也修改了与现代测绘技术不符合要求的内 容 ,如水准点标石的规格 、埋设的技术要求等 ,增加 了新标石的规格 、埋设的技术要求及数字水准仪观 测 、检验等技术要求 。新规范的发布和施行无疑对 今后水准测量的开展提供了新的技术方向和技术 支持 。

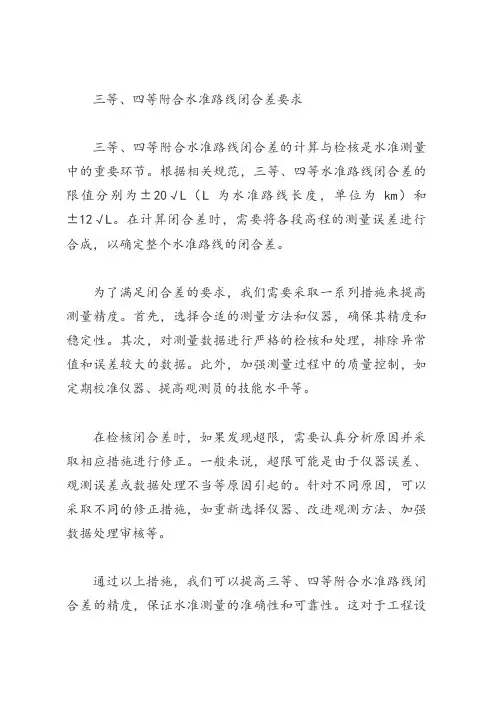

三等、四等附合水准路线闭合差要求
三等、四等附合水准路线闭合差要求
三等、四等附合水准路线闭合差的计算与检核是水准测量中的重要环节。
根据相关规范，三等、四等水准路线闭合差的限值分别为±20√L（L为水准路线长度，单位为km）和±12√L。
在计算闭合差时，需要将各段高程的测量误差进行合成，以确定整个水准路线的闭合差。
为了满足闭合差的要求，我们需要采取一系列措施来提高测量精度。
首先，选择合适的测量方法和仪器，确保其精度和稳定性。
其次，对测量数据进行严格的检核和处理，排除异常值和误差较大的数据。
此外，加强测量过程中的质量控制，如定期校准仪器、提高观测员的技能水平等。
在检核闭合差时，如果发现超限，需要认真分析原因并采取相应措施进行修正。
一般来说，超限可能是由于仪器误差、观测误差或数据处理不当等原因引起的。
针对不同原因，可以采取不同的修正措施，如重新选择仪器、改进观测方法、加强数据处理审核等。
通过以上措施，我们可以提高三等、四等附合水准路线闭合差的精度，保证水准测量的准确性和可靠性。
这对于工程设
计和施工具有重要的意义，可以避免因测量误差导致的工程问题，确保工程的质量和安全。
四等水准规范

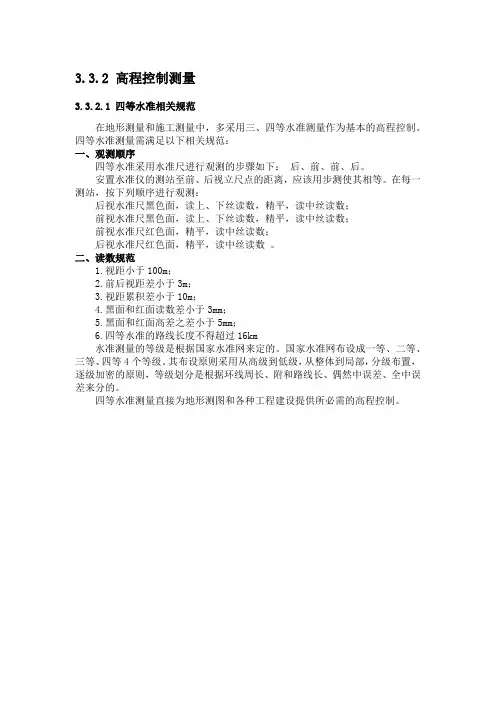

3.3.2 高程控制测量
