LED显示数字(七段码)与十六进制代码对照表

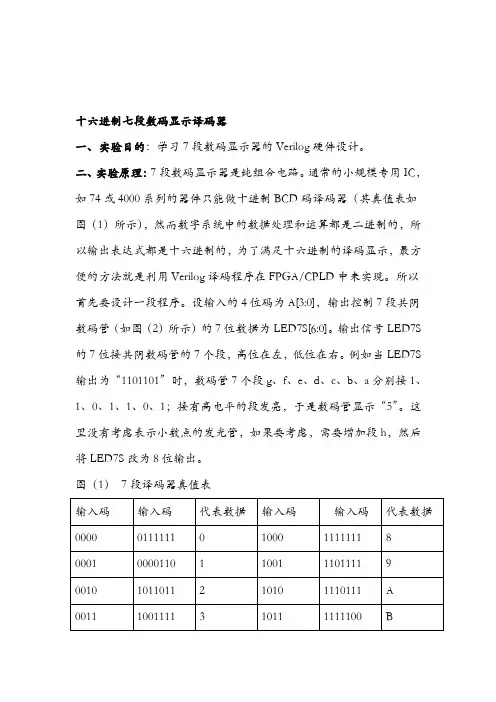

十六进制七段数码显示译码器一、实验目的：学习7段数码显示器的Verilog硬件设计。

二、实验原理：7段数码显示器是纯组合电路。

通常的小规模专用IC，如74或4000系列的器件只能做十进制BCD码译码器（其真值表如图（1）所示），然而数字系统中的数据处理和运算都是二进制的，所以输出表达式都是十六进制的，为了满足十六进制的译码显示，最方便的方法就是利用Verilog译码程序在FPGA/CPLD中来实现。

所以首先要设计一段程序。

设输入的4位码为A[3:0]，输出控制7段共阴数码管（如图（2）所示）的7位数据为LED7S[6:0]。

输出信号LED7S 的7位接共阴数码管的7个段，高位在左，低位在右。

例如当LED7S 输出为“1101101”时，数码管7个段g、f、e、d、c、b、a分别接1、1、0、1、1、0、1；接有高电平的段发亮，于是数码管显示“5”。

这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，然后将LED7S改为8位输出。

图（1）7段译码器真值表0100 1100110 4 1100 0111001 C 0101 1101101 5 1101 1011110 D 0110 1111101 6 1110 1111001 E 0111 0000111 7 1111 1110001 F图（2）7段共阴数码管三、实验任务：将设计好的Verilog译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形图（注意仿真波形输入激励信号的设置）。

提示：设定仿真激励信号是用输入总线的方式给出输入信号的仿真数据。

四、实验步骤：（一）、建立工作库文件和编辑设计文文件任何一项设计都是一项Project（工程），而把一个工程下的所有文件放在一个文件夹内是一个非常好的习惯，以便于我们整理，利用和提取不同工程下的文件，而此文件夹将被EDA软件默认为Work Library（工作库），所以第一步先根据自己的习惯，建立个新的文件夹。

共阴极数码管编码表0-9
共阴极数码管是一种常见的显示器件，用于显示数字。

它由七个发光二极管（LED）组成，每个LED代表一个数字的一部分。

下面是共阴极数码管的编码表，包括数字0到9的显示方式：
数字0：
a, b, c, d, e, f 灯亮。

g 灯灭。

数字1：
b, c 灯亮。

a, d, e, f, g 灯灭。

数字2：
a, b, g, e, d 灯亮。

c, f 灯灭。

数字3：
a, b, c, d, g 灯亮。

e, f 灯灭。

数字4：
f, g, b, c 灯亮。

a, d, e 灯灭。

数字5：
a, f, g, c, d 灯亮。

b, e 灯灭。

数字6：
a, f, g, e, d, c 灯亮。

b 灯灭。

数字7：
a, b, c 灯亮。

d, e, f, g 灯灭。

数字8：
a, b, c, d, e, f, g 灯亮。

数字9：
a, b, c, d, f, g 灯亮。

e 灯灭。

以上是共阴极数码管的编码表，每个数字由对应的LED灯的亮
灭状态组成。

通过控制不同的LED灯亮灭，可以实现显示不同的数字。

实验名称：十六进制7段数码显示译码器设计实验目的：1．设计七段显示译码器2．学习Verilog HDL文本文件进行逻辑设计输入；3．学习设计仿真工具的使用方法；工作原理：7段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是二进制的，所以输出表达都是十六进制的，为了满足十六进制数的译码显示，最方便的方法就是利用译码程序在FPGA/CPLD中来实现。

例如6-18作为7段译码器，输出信号LED7S 的7位分别接图6-17数码管的7个段，高位在左，低位在右。

例如当LED7S输出为“1101101”时，数码管的7个段g,f,e,d,c,b,a分别接1,1,0,1,1,0,1；接有高电平的段发亮，于是数码管显示“5”。

注意，这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，例6-18中的LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)应改为…(7 DOWNTO 0)。

实验内容1：将设计好的VHDL译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形。

实验步骤：步骤1：新建一个文件夹击打开vhdl文件；步骤2:编写源程序并保存步骤3：新建一个工程及进行工程设置步骤4：调试程序至无误；步骤5：接着新建一个VECTOR WAVEFOM文件及展出仿真波形设置步骤6：输入数据并输出结果（时序仿真图）步骤7：设置好这个模式步骤8：生成RTL原理图步骤9：引脚锁定及源代码LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY DECL7S ISPORT(A :IN STD_LOGIC_VECTOR(3 DOWNTO 0);LED7S:OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); END;ARCHITECTURE one OF DECL7S ISBEGINPROCESS(A)BEGINCASE A ISWHEN"0000"=> LED7S<="0111111";WHEN"0001"=> LED7S<="0000110";WHEN"0010"=> LED7S<="1011011";WHEN"0011"=> LED7S<="1001111";WHEN"0100"=> LED7S<="1100110";WHEN"0101"=> LED7S<="1101101";WHEN"0110"=> LED7S<="1111101";WHEN"0111"=> LED7S<="0000111";WHEN"1000"=> LED7S<="1111111";WHEN"1001"=> LED7S<="1101111";WHEN"1010"=> LED7S<="1110111";WHEN"1011"=> LED7S<="1111100";WHEN"1100"=> LED7S<="0111001";WHEN"1101"=> LED7S<="1011110";WHEN"1110"=> LED7S<="1111001";WHEN"1111"=> LED7S<="1110001";WHEN OTHERS =>NULL;END CASE;END PROCESS;END;实验内容二：1、硬件测试。

一、数码管显示字符表一个数码管有八段：a,b,c,d,e,f,g,dp(小数点)，即由八段发光二极管组成。

因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管。

其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的。

一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。

对于共阳数极码管：各段选为低电平（即0接地时）选中各数码段, 位选为高电平（即1）选中数码管。

对于共阴极数码管：各段选为高电平（即1接+5V时）选中各数码段,位选为低电平（即0）选中数码管。

显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。

数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。

所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。

可以看出两个编码的各位正好相反。

字母显示：共阳极的数码管0~f的段编码：unsigned char code table[]={ //共阳极0~f数码管编码0xc0,0xf9,0xa4,0xb0,//0~30x99,0x92,0x82,0xf8,//4~70x80,0x90,0x88,0x83,//8~b0xc6,0xa1,0x86,0x8e //c~f};共阴极的数码管0~f的段编码是：unsigned char code table[]={//共阴极0~f数码管编码0x3f,0x06,0x5b,0x4f, //0~30x66,0x6d,0x7d,0x07, //4~70x7f,0x6f,0x77,0x7c, //8~b 0x39,0x5e,0x79,0x71 //c~f };。

数字电路设计论文七段LED显示译码器目录1.分段式2.BCD-七段显示译码器3.七段显示译码器4.动态灭零输入RBI5.动态灭零输出RBO分段式数码由散布在同一平面上假设干段发光的笔画组成，如半导体显示器。

半导体数码管——BS201A半导体数码管是分段式半导体显示器件，其大体结构是PN 结，即用发光二极管（LED）组成字型来来显示数字。

这种数码管的每一个线段都是一个发光二极管，因此也称LED数码管或LED七段显示器。

七段显示器由发光二极管(light emitting diode ; LED)组合而成，分为共阴及共阳两型，将内部所有LED的阴极接在一路的称为共阴型，内部所有LED的阳极接在一路的称为共阳型，见以下图：因为运算机输出的是BCD码，要想在数码管上显示十进制数，就必需先把BCD码转换成 7 段字型数码管所要求的代码。

咱们把能够将运算机输出的BCD码换成 7 段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”。

1）输入：8421BCD码，用A3 A2 A1 A0表示（4位）。

2）输出：七段显示，用Ya ~ Yg 表示（7位）3）逻辑符号：七段显示译码器在数字测量仪表和各类数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方面用于监视数字系统的工作情形。

因此，数字显示电路是许多数字设备不可缺少的部份。

数字显示电路通常由译码器、驱动器和显示器等部份组成，如图5.3.5所示。

下面对显示器和译码驱动器别离进行介绍。

数码显示器是用来显示数字、文字或符号的器件，此刻已有多种不同类型的产品，普遍应用于各类数字设备中，目前数码显示器件正朝着小型、低功耗、平面化方向进展。

数码的显示方式一样有三种：第一种是字形重叠式，它是将不同字符的电极重叠起来，要显示某字符，只须使相应的电极发亮即可，如辉光放电管、边光显示管等。

第二种是分段式，数码是由散布在同一平面上假设干段发光的笔画组成，如荧光数码管等。

精选文档」、数码管显示字符表一个数码管有八段：a,b,c,d,e,f,g,dp（小数点）,即由八段发光二极管组成。

因为发光二极管导通的方向是一定的（导通电压一般取为 1.7V），这八个发光二极管的公共端有两种：可以分别接+5V （即为共阳极数码管）或接地（即为共阴极数码管）；故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管。

其中每个段均有0 （不导通）和1 （导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的。

一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp ）连在一起，而各自的公共端称为位选线。

对于共阳数极码管: 各段选为低电平（即0接地时）选中各数码段，位选为高电平（即1）选中数码管。

对于共阴极数码管：各段选为高电平（即1接+5V时）选中各数码段，位选为低电平（即0）选中数码管。

显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。

数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。

所以如果想让数码管显示数字0,那么共阴数码管的字符编码为00111111 ，即0x3f ;共阳数码管的字符编码为11000000 ，即0xc0。

可以看出两个编码的各位正好相反。

字母显示：/xTJ cj ZZ? 9共阳极的数码管0~f的段编码:精选文档unsigned char code table[]={ // 共阳极0~f 数码管编码0xc0,0xf9,0xa4,0xb0,//0~30x99,0x92,0x82,0xf8,//4~70x80,0x90,0x88,0x83,//8~b0xc6,0xa1,0x86,0x8e //c~f};共阴极的数码管0~f的段编码是：unsigned char code table[]={〃共阴极0~f 数码管编码0x3f,0x06,0x5b,0x4f, //0~30x66,0x6d,0x7d,0x07, //4~70x7f,0x6f,0x77,0x7c, //8~b0x39,0x5e,0x79,0x71 //c~f};共阳极数码管字符表共阴极数码管字符表。

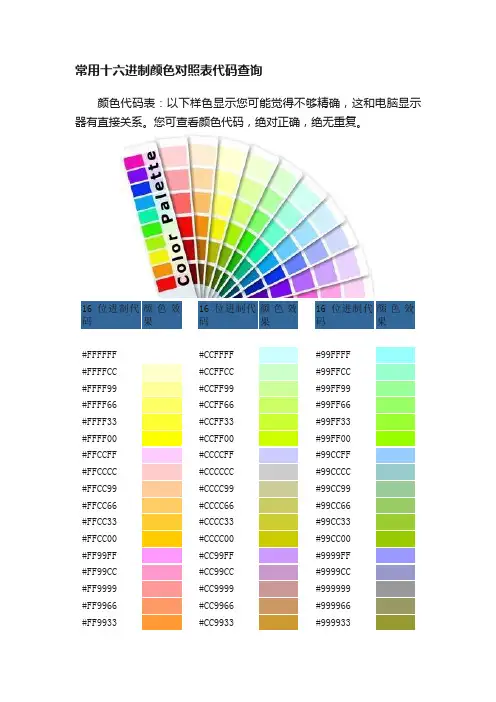

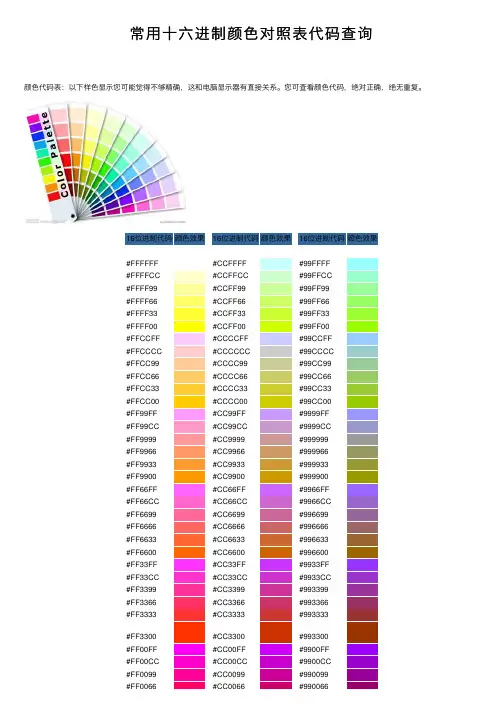

常⽤⼗六进制颜⾊对照表代码查询颜⾊代码表：以下样⾊显⽰您可能觉得不够精确，这和电脑显⽰器有直接关系。

您可查看颜⾊代码，绝对正确，绝⽆重复。

16位进制代码颜⾊效果#FFFFFF #FFFFCC #FFFF99 #FFFF66 #FFFF33 #FFFF00 #FFCCFF #FFCCCC #FFCC99 #FFCC66 #FFCC33 #FFCC00 #FF99FF #FF99CC #FF9999 #FF9966 #FF9933 #FF9900 #FF66FF #FF66CC #FF6699 #FF6666 #FF6633 #FF6600 #FF33FF #FF33CC #FF3399 #FF3366 #FF3333 #FF3300 #FF00FF #FF00CC #FF0099 #FF006616位进制代码颜⾊效果#CCFFFF #CCFFCC #CCFF99 #CCFF66 #CCFF33 #CCFF00 #CCCCFF #CCCCCC #CCCC99 #CCCC66 #CCCC33 #CCCC00 #CC99FF #CC99CC #CC9999 #CC9966 #CC9933 #CC9900 #CC66FF #CC66CC #CC6699 #CC6666 #CC6633 #CC6600 #CC33FF #CC33CC #CC3399 #CC3366 #CC3333 #CC3300 #CC00FF #CC00CC #CC0099 #CC006616位进制代码颜⾊效果 #99FFFF #99FFCC #99FF99 #99FF66 #99FF33 #99FF00 #99CCFF #99CCCC #99CC99 #99CC66 #99CC33 #99CC00 #9999FF #9999CC #999999 #999966 #999933 #999900 #9966FF #9966CC #996699 #996666 #996633 #996600 #9933FF #9933CC #993399 #993366 #993333 #993300 #9900FF #9900CC #990099 #990066#FF0066#FF0033#FF0000Hex Code Color #66FFFF#66FFCC#66FF99#66FF66#66FF33#66FF00#66CCFF#66CCCC#66CC99#66CC66#66CC33#66CC00#6699FF#6699CC#669999#669966#669933#669900#6666FF#6666CC#666699#666666#666633#666600#6633FF#6633CC#663399#663366#663333#663300#6600FF#6600CC#660099#660066#660033#660000#CC0066#CC0033#CC0000Hex Code Color#33FFFF#33FFCC#33FF99#33FF66#33FF33#33FF00#33CCFF#33CCCC#33CC99#33CC66#33CC33#33CC00#3399FF#3399CC#339999#339966#339933#339900#3366FF#3366CC#336699#336666#336633#336600#3333FF#3333CC#333399#333366#333333#333300#3300FF#3300CC#330099#330066#330033#330000#990066#990033#990000Hex Code Color#00FFFF#00FFCC#00FF99#00FF66#00FF33#00FF00#00CCFF#00CCCC#00CC99#00CC66#00CC33#00CC00#0099FF#0099CC#009999#009966#009933#009900#0066FF#0066CC#006699#006666#006633#006600#0033FF#0033CC#003399#003366#003333#003300#0000FF#0000CC#000099#000066#000033#000000红⾊和粉红⾊，以及它们的16进制代码。

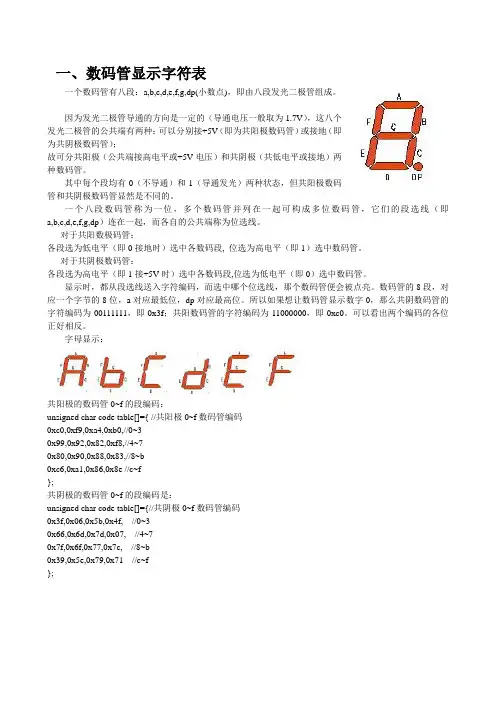

一、数码管显示字符表一个数码管有八段：a,b,c,d,e,f,g,dp(小数点)，即由八段发光二极管组成。

因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管。

其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的。

一个八段数码管称为一位，多个数码管并列在一起可构成多位数码管，它们的段选线（即a,b,c,d,e,f,g,dp）连在一起，而各自的公共端称为位选线。

对于共阳数极码管：各段选为低电平（即0接地时）选中各数码段, 位选为高电平（即1）选中数码管。

对于共阴极数码管：各段选为高电平（即1接+5V时）选中各数码段,位选为低电平（即0）选中数码管。

显示时，都从段选线送入字符编码，而选中哪个位选线，那个数码管便会被点亮。

数码管的8段，对应一个字节的8位，a对应最低位，dp对应最高位。

所以如果想让数码管显示数字0，那么共阴数码管的字符编码为00111111，即0x3f；共阳数码管的字符编码为11000000，即0xc0。

可以看出两个编码的各位正好相反。

字母显示：共阳极的数码管0~f的段编码：unsigned char code table[]={ //共阳极0~f数码管编码0xc0,0xf9,0xa4,0xb0,//0~30x99,0x92,0x82,0xf8,//4~70x80,0x90,0x88,0x83,//8~b0xc6,0xa1,0x86,0x8e //c~f};共阴极的数码管0~f的段编码是：unsigned char code table[]={//共阴极0~f数码管编码0x3f,0x06,0x5b,0x4f, //0~30x66,0x6d,0x7d,0x07, //4~70x7f,0x6f,0x77,0x7c, //8~b 0x39,0x5e,0x79,0x71 //c~f };。
