市政工程综合管沟施工方案一、工程概况:市政工程综合管沟是指在城市道路、交通枢纽、市政设施等区域内,为了集中、统一、规划管理地下综合管线,而开挖的一种地下管道系统。
该工程主要包括给水、排水、燃气、电力、通讯等综合管线。
本方案旨在提供一种合理、高效的施工方案,确保工程质量和安全。
二、施工方法:1.采用开挖法施工,按照工程要求设置合理的开挖顺序和各类支撑结构,确保施工安全。
2.根据综合管沟的深度和长度,选择合适的开挖机械,如挖掘机、推土机等。
3.针对特殊情况,如狭窄地段或有重要设施影响,可采用非开挖施工方法,如顶管法等。
三、施工步骤:1.施工准备阶段:a.制定详细的施工方案、施工图纸,并通过相关部门审批。
b.购买或租赁所需的施工机械和设备,提前进行检修和试运行,确保设备正常运行。
c.确定施工队伍和管理人员,进行培训和技术交流,提高施工质量。
2.定位测量:a.根据设计要求,利用现代测量设备确定综合管沟的位置和深度。
b.根据测量结果,标示出开挖线路和支撑结构的位置。
3.土方开挖:a.根据定位测量结果,使用合适的机械进行土方开挖,确保开挖的准确性和开挖速度。
b.注意安全防护措施,保证工人和设备的安全。
4.支撑结构设置:a.根据工程要求设置不同类型的支撑结构,如钢板支撑、混凝土支撑、土工布支撑等。
b.根据开挖深度和地质条件选择合适的支撑结构,并严格按照施工图纸进行设置。
5.管道安装:a.根据设计图纸,将各类管道依次安装在综合管沟中,并保证管道的连接牢固、无渗漏。
b.检查管道的质量和材料,确保满足工程要求。
6.测试与验收:a.在管道安装完成后,进行水压试验、通水试验等工程质量检查。
b.根据相关标准和要求,对工程进行验收,并出具相应的验收报告。
四、安全措施:1.严格遵守相关安全规范和操作规程,保障工人和设备的安全。
2.在施工现场设置明显的安全警示标志,并进行必要的安全培训。
3.做好现场防护工作,如围挡、警示标志、人员护栏等。
第一节综合管沟工程施工方案一、施工主要工序测量放样—→沟槽开挖—→模板支安—→片石砼浇筑—→沟槽装饰—→盖板安装—→回填土二、施工方案开工前对现场进行实地勘察,根据中线、管线设计高程,对现状地面进行实测,结合现场实际地质情况,确定沟槽开挖的实际深度、宽度,并查看沟槽线内地下地上的障碍。
1.沟槽开挖1.1在开挖之前,用白灰弹出沟道开挖边线。
彻底检查一遍施工场地内的地表排水情况,做好施工场地内的排水措施,避免地表水在基坑开挖之后流入沟道内。
1.2槽槽堆土。
挖土时,根据实际情况选择一面或两出土,堆土高度不超过1.5m,具沟边不超过1m。
用挖掘机将沟道四周堆置的土或杂物卸走。
1.3沟槽开挖。
沟槽边如遇浸水,用水泵抽排,并通知甲方、设计、监理、审计到场。
1.4沟道开挖及放坡:施工放线后要由监理验线,验线后组织机械进入工地进行沟道开挖,采用机械挖土与人工配合修整,槽壁要按实际土质进行放坡,机械开挖后下留10cm由人工开挖及边坡修理。
测量员跟机械测量控制槽底高程,严禁超挖及扰动天然地基。
如遇超挖,根据深度分层回填压实。
1.5槽底坡降及高程:沿管线方向每隔20m设一块坡度板,用以控制坡降及高程。
1.6挖土注意事项(1)开挖必须严格按施工方案进行,不得超挖。
(2)沟槽四周不得任意堆放材料。
沟道开挖好之后,沟槽边严禁行走汽车。
(3)挖土过程中如出现土体较大位移,应立即停止挖土,分析原因,采取有效措施。
(4)沟槽开挖土方时应有足够的照明,电工应日夜值班。
(5)在开挖之前,召开各有关单位之间的协调会,协调组织好部分土方的外运工作,避免土方开挖途中临时停工。
(6)充分做好开挖的技术交底工作及安排落实好各工作人员,使各工作人员对自己的本职工作心中有数。
(7)沟道开挖期间内,应事先与气象部门联系,了解降雨情况,尽量避免雨天施工,且要做好雨天的防护工作。
2.模板支安按照图纸设计要求尺寸定出垫层混凝土边线位置,支设模板,支设时注意模板高度,模板采用优质木模板,在支设模板时保证工程结构形状、尺寸和相互位置的正确,并使支设模板具有足够的承载能力,强度和稳定性,能可靠地承受新浇筑混凝土的自重和侧压力,以及在施工过程中产生其它荷载,模板接缝平整严密、不漏浆,模板表面涂刷脱模剂。
综合管沟维修施工方案一.项目概况本项目为某城市综合管沟维修工程,综合管沟位于城市主干道下方,总长约5公里,截面尺寸为宽3米、高2.8米。
综合管沟内敷设了电缆、通信、给排水、燃气等管线,是城市基础设施的重要组成部分。
由于使用年限较长,部分区段出现结构老化、渗漏等问题,为保证城市基础设施的正常运行,现对综合管沟进行维修。
二.编制依据1.《城市综合管沟设计规范》;2.《建筑工程施工质量验收统一标准》;3.《建筑基坑支护技术规范》;4.《城市道路照明设计标准》;5.《城市给排水管道工程施工及验收规范》;6.《城市燃气管道工程施工及验收规范》;7.《电力电缆工程施工及验收规范》;8.《施工现场临时用电安全技术规范》;9.项目施工图纸及说明书。
三.施工组织设计1.施工总体布局(1)施工区域划分:根据综合管沟的实际情况,将施工区域划分为若干个区段,每个区段设置专门的施工班组,负责相应区段的维修工作。
(2)施工临时设施:在施工现场设置临时办公室、材料仓库、工具房、休息室等临时设施,以满足施工需求。
(3)施工交通组织:合理规划施工期间的交通路线,确保施工材料、设备、人员安全有序地进入施工现场。
2.施工人员组织(1)人员配置:根据施工需求,合理配置各专业施工人员,包括项目经理、施工员、安全员、质量员、材料员、机修工等。
(2)人员培训:对施工人员进行专业技能和安全知识培训,确保施工人员具备相应的操作技能和安全生产意识。
(3)人员管理:建立健全人员管理制度,明确各岗位职责,确保施工过程中的协调配合。
3.施工进度计划根据施工区段划分和工程量,制定合理的施工进度计划,确保维修工程按时完成。
4.施工质量保证措施(1)施工前,对施工图纸进行会审,明确施工要求和质量标准。
(2)施工过程中,严格执行国家、行业和地方的施工质量验收标准,确保工程质量。
(3)加强施工过程质量控制,实行质量员跟班制度,及时发现问题,督促整改。
四.施工工艺1.综合管沟维修工艺流程:拆除原有设施→清理沟槽→修补损坏部位→加固结构→恢复管线→回填土方。
综合管沟施工方案本标段设I、Ⅱ型综合管沟,平均埋深约2.6米,因此原则上在其它管道施工完成并回填土后进行施工,过路的管线与道路施工密切配合,合理安排时间,预先埋设,不防碍道路施工。
综合管沟施工工艺流程:放线定位→沟槽开挖→沟底人工开挖→基础处理→基础混凝土浇筑→墙身混凝土浇筑→台帽混凝土浇筑→预制盖板吊装→土方回填。
一、放线定位依据图纸及甲方提供的坐标、标高控制网布置图、编制放线作业指导书,经甲方、监理批准后实施。
依据作业指导书及坐标控制点,采用经计量、检定合格的测量仪器(经纬仪、水平线、测量绳)进行测量,设置控制木桩。
需开挖断面将控制木桩设在距上边口1.5m处或沟边附近的电杆及围栏处,在平面转角和断面转角处必须设置控制木桩,控制木桩设置完成后进行复测,核对无误后,填写控制木桩放线定位记录,监理签字认可,沟槽底部中心及标高控制线一定要严格测量,控制尺寸不超过允许值范围。
二、管沟槽开挖(1)开挖依据施工控制木桩设置图和定位作业指导书要求进行,采用白灰撒线,报经业主、监理验收合格后,方可施工。
(2)管沟开挖之前,为了保护周围环境和文明施工及安全,必须在管沟两边设置密闭防护栏,使行人车辆完全与施工现场隔离。
(3)在距施工现场20m处设置安全警示牌,在基坑周围拉上三角刀旗,基坑侧壁稳定处设置供工人上下基坑使用的梯子,在防护栏上每隔10m处设置安全警示标语和文明施工标语及安装夜间施工警示装置,夜间设置指示灯。
(4)管道采用开槽施工方法施工。
采用机械开挖,保留200~300mm 土,采用人工清槽,不得超挖,如若超挖,应进行地基处理。
当有地下水时,地下水位应降至槽底最低点500mm以下,以保证干槽施工。
为保证作业人员能够正常开展工作和顺利安装、拆卸模板,沟槽开挖的宽度在一侧加宽500mm。
根据现场开挖土质性质,考虑到坡顶有动荷载,边坡坡度放在1:1.75。
槽底埋有不易清除的块石等坚硬物体时,应挖至设计标高以下150~200mm,然后铺上级配碎石并夯实。
综合管廊挖管沟施工方案1. 引言综合管廊是一种地下工程设施,通过在地下设置管道和电缆等设备,实现各种公用事业管线的统一布置和维护。
在综合管廊建设过程中,挖管沟是一项重要的施工工序,对于保证管道的安全和顺利敷设起到关键作用。
本文将针对综合管廊挖管沟的施工方案进行详细阐述。
2. 预施工准备在进行综合管廊挖管沟施工前,需要进行一系列的预施工准备工作,包括但不限于以下几点:2.1 方案设计根据综合管廊的设计要求和具体情况,制定挖管沟的施工方案。
施工方案应包括挖沟的起止点、深度和宽度,挖沟的排水措施,以及对周围设施的保护措施等。
2.2 施工人员培训对参与挖管沟施工的工作人员进行培训,包括施工技能培训和安全操作培训。
确保每位施工人员熟悉挖沟机械设备的使用方法,掌握安全操作规程。
2.3 设备检查和维护对挖沟机械设备进行检查和维护,确保设备的正常运转。
检查项目包括机械结构的完整性、润滑油的添加情况、电气系统的正常工作等。
3. 施工步骤3.1 清理施工区域在进行挖管沟施工前,首先需要对施工区域进行清理。
清理施工区域包括清除地表杂物、划定施工边界线,确保施工区域内的障碍物对施工不会造成干扰。
3.2 挖掘挖管沟根据施工方案要求,使用挖沟机械设备对管廊沟进行挖掘。
在挖掘过程中,需要注意以下几点:•挖掘深度和宽度应符合设计要求,并确保施工质量。
•挖掘施工过程中应注意与周围设施的保护,避免造成设施损坏。
•挖掘土方时要注意土方的堆放和清理,确保施工现场的整洁。
3.3 挖沟排水在挖管沟的过程中,会产生一定量的排水。
为了保证施工区域的排水畅通,需要进行排水处理。
排水处理可以采用临时排水沟、水泵排水等方式。
3.4 挖掘完善挖沟施工完成后,需要进行挖掘完善工作。
主要包括以下几点:•对沟底进行整平和清理,确保沟底的平整度和干净度。
•对沟壁进行处理,可以采用加固措施,如喷涂混凝土等,以保证沟壁的稳定性。
3.5 安全检查在挖管沟施工完成后,需对施工区域进行安全检查。
市政综合管沟附属系统工程施工方案与技术措施一、工程概况市政综合管沟附属系统工程是指在城市地下综合管沟中,针对市政设施进行的相关工程建设。
该工程的目的是整合城市中各个部门和设施的管线,减少重复施工和占地面积,提高城市公共设施的效率和使用寿命。
本文将介绍该工程的施工方案以及相关的技术措施。
二、施工方案1.前期准备工作在开工前,要进行必要的勘察和规划工作。
根据设计图纸,对施工现场进行详细的勘测,并确定施工的起止点和路线。
同时,还需制定详细的施工方案和施工计划,并提前租赁或购买所需的设备和材料。
2.挖沟施工挖沟施工是工程的关键环节之一、在施工过程中,要注意保证挖沟的平整度和斜度,以确保管道的顺利铺设。
施工人员要做好足够的防护措施,确保施工安全。
挖沟施工完成后,要及时清理沟内的泥土和渣滓,防止影响管道的正常运行。
3.管道铺设根据设计要求和地形条件,对各类管道进行铺设。
铺设时,要严格按照设计图纸进行,保证管道的准确位置和斜度。
同时,还需采取相应的防水和防腐措施,延长管道的使用寿命。
在铺设过程中,还需预留出适当的伸缩空间,以适应地表的微小变动。
4.安装附属设备安装附属设备是工程的重要环节之一、根据设计要求,按照安装顺序进行安装。
在安装过程中,要严格按照设备说明书进行,确保设备的正常运行。
同时,还需安装相应的防护装置和报警装置,以确保设备的安全性和可靠性。
5.敷设道路面层施工完成后,要进行道路面层的修复工作。
通过铺设沥青、水泥或其他材料,对挖沟施工中破坏的道路进行修复。
修复时要保证道路面层的平整度和坚固性,以确保交通的畅通和安全。
三、技术措施1.施工过程中要做好环境保护工作,减少对周边的噪音和污染。
采用低噪音设备和环保材料,并进行垃圾分类和处理,保持施工现场的清洁和整洁。
2.施工期间要加强安全管理,设置明显的安全警示标识,划定安全区域,做好防护措施。
施工人员要佩戴安全装备,严禁未经培训和未经授权的人员进入施工现场。
综合管沟施工方案一、施工前准备1.1确定设计方案和综合管沟的位置、尺寸和深度。
1.2采购和准备所需的施工材料,如钢筋、砼、管材等。
1.3制定施工计划,确定施工队伍的人员配置及施工进度。
1.4清理施工区域,清除障碍物和垃圾。
二、施工方法和工序2.1地面标志和测量施工前先在施工区域进行地面标志,确保施工的准确位置和尺寸。
然后进行测量,确定综合管沟的深度和斜度。
2.2开挖土方按照设计要求和标志线,在施工区域开挖土方,确保综合管沟的尺寸和深度符合设计要求。
2.3钢筋加工和安装根据设计要求,对需要加固的部位进行钢筋加工并安装。
钢筋的加工和安装应符合相关标准和规范。
2.4砼浇筑在钢筋安装完成后,进行砼浇筑。
浇筑前应进行湿润处理,将浇筑面积分段进行浇筑,确保浇筑质量和硬化均匀。
2.5管道安装待砼块硬化后,开始进行管道的安装。
根据设计要求,安装预埋管道并进行连接。
管道连接处应采用合适的密封材料。
2.6砼面修整管道安装完成后,对砼面进行修整。
修整后的砼面应平整、光滑,并符合设计要求。
2.7回填土方待砼面修整完成后,开始回填土方。
土方回填时应进行分层回填,每一层要进行压实处理,确保回填土方的稳定性和密实性。
2.8绿化和修复土方回填完成后,对施工区域进行绿化和修复。
根据需要,进行补植、平整和铺设草皮等工作,使施工区域恢复原貌。
三、安全措施3.1施工现场要设立明显的警示标志和围挡,禁止无关人员进入施工区域。
3.2施工人员应穿戴好个人防护用品,如头盔、安全鞋、安全带等。
3.3施工人员应接受相关安全培训,掌握施工操作规程和急救知识,加强施工安全意识。
3.4施工设备应按规定进行定期检查和维护,确保其安全可靠。
3.5施工过程中应及时清理施工现场的杂物和垃圾,以防造成安全隐患。
四、质量控制4.1施工人员应严格按照设计要求和施工规范进行施工。
4.2施工过程中,要进行必要的施工记录和质量检查,及时纠正和处理施工中的质量问题。
4.3施工结束后,进行工程验收,确保施工质量符合相关标准和规范。
综合管沟施工组织设计一、项目概述为了顺利进行综合管沟施工,达到工程质量要求,保证工程进度和安全,必须进行综合管沟施工组织设计。
本项目是在城市规划建设中进行的地下综合管沟施工,主要包括雨水、污水、供水、燃气等多个管线的敷设,总工期为6个月。
二、组织机构1.项目经理项目经理是整个施工项目的核心人物,负责项目的整体策划、组织与控制。
项目经理需要有丰富的施工经验和管理能力,能够协调各个工种之间的关系,解决施工中出现的问题。
2.技术负责人技术负责人是整个施工项目的技术专家,负责制定施工方案和技术要求,对施工过程进行技术指导和质量控制。
3.施工班组施工班组是综合管沟施工的主体,包括管道铺设班组、挖掘班组、焊接班组、检测班组等。
每个班组负责特定的工作内容,需要有一定的专业知识和技能。
4.监理单位监理单位是对施工过程进行监督和管理的第三方机构,负责监督施工的合理性、合规性和质量要求的达标情况。
5.安全人员安全人员负责施工过程中的安全管理和事故预防工作,包括责任区域的安全巡检、施工人员的安全教育和安全事故的处理等。
三、施工方案1.前期准备工作组织项目经理、技术负责人和监理单位对施工区域进行详细勘察,确定土质情况和地下管线的布局。
同时,制定施工计划和施工方案,包括挖掘、敷设、焊接、回填等具体工序和标准。
2.施工流程(1)挖掘工程:按照设计要求进行土方开挖,注意安全和环境保护。
根据土质情况和管线的敷设要求,选择合适的施工设备和施工方法,确保开挖工作的质量和进度。
(2)管道敷设:确定好管道的敷设位置和坡度,使用合适的工器具进行铺设。
注意保护管道,防止损坏,并进行相应的固定和支撑。
(3)焊接工程:根据管道设计要求进行焊接工作。
保证焊接质量,进行相关的无损检测。
(4)检测工程:进行管道的水压试验和泄漏检测,确保管道的质量符合要求。
(5)回填工程:完成管道敷设和检测后,进行回填工作,并进行相应的压实。
3.施工技术措施(1)严格按照施工方案进行施工,不轻易改变原设计,确保施工质量和进度。

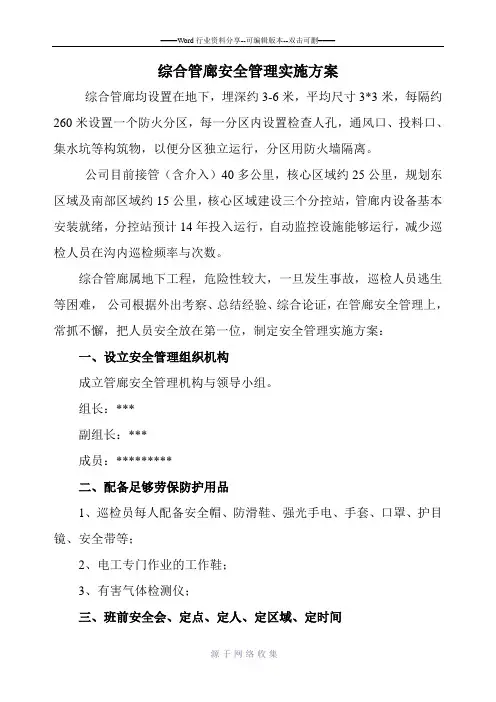

综合管廊安全管理实施方案综合管廊均设置在地下,埋深约3-6米,平均尺寸3*3米,每隔约260米设置一个防火分区,每一分区内设置检查人孔,通风口、投料口、集水坑等构筑物,以便分区独立运行,分区用防火墙隔离。
公司目前接管(含介入)40多公里,核心区域约25公里,规划东区域及南部区域约15公里,核心区域建设三个分控站,管廊内设备基本安装就绪,分控站预计14年投入运行,自动监控设施能够运行,减少巡检人员在沟内巡检频率与次数。
综合管廊属地下工程,危险性较大,一旦发生事故,巡检人员逃生等困难,公司根据外出考察、总结经验、综合论证,在管廊安全管理上,常抓不懈,把人员安全放在第一位,制定安全管理实施方案:一、设立安全管理组织机构成立管廊安全管理机构与领导小组。
组长:***副组长:***成员:*********二、配备足够劳保防护用品1、巡检员每人配备安全帽、防滑鞋、强光手电、手套、口罩、护目镜、安全带等;2、电工专门作业的工作鞋;3、有害气体检测仪;三、班前安全会、定点、定人、定区域、定时间班前安全会,对管廊危险部位等全面分析,认知,确定后,方可上班作业。
对每个巡检小组确定巡检路线与区域,保证定时、定点、定区域,规定时间段通话,确定人员安全;四、制定巡检方案管廊巡检我们要求,必须两人同时入沟作业,严谨独自行动,这样能够发现问题相互照应,采取相应措施,保证人员安全;辨识管廊危险源,根据危险源制定相应措施。
五、制定一系列制度1、巡回检查制度2、巡检操作规程流程图3、安全操作规程4、入管廊作业管理规定5、缺陷报告制度6、工作票、操作票制度7、管廊突发事故应急救援预案8、综合管廊应急联动方案9、安全培训与教育制度六、施工管理严格按照入管廊作业管理规定、工作票操作票制度等,任何出入管廊的人员与单位做好登记,控制监督入管廊作业的各施工单位,严格控制安全与文明施工,动作作业必须有审批手续,保证了开工开具工作票、施工有监管、现场有检查、完工有验收,最后封工作票,一个完整的工作循环,确保每一个环节受控。

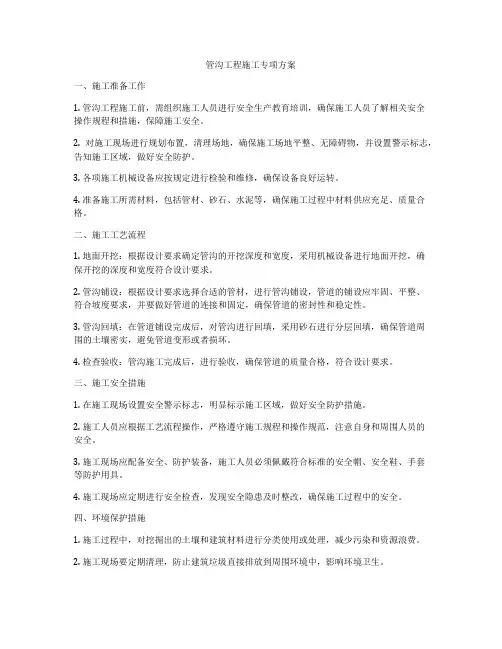

管沟工程施工专项方案一、施工准备工作1. 管沟工程施工前,需组织施工人员进行安全生产教育培训,确保施工人员了解相关安全操作规程和措施,保障施工安全。
2. 对施工现场进行规划布置,清理场地,确保施工场地平整、无障碍物,并设置警示标志,告知施工区域,做好安全防护。
3. 各项施工机械设备应按规定进行检验和维修,确保设备良好运转。
4. 准备施工所需材料,包括管材、砂石、水泥等,确保施工过程中材料供应充足、质量合格。
二、施工工艺流程1. 地面开挖:根据设计要求确定管沟的开挖深度和宽度,采用机械设备进行地面开挖,确保开挖的深度和宽度符合设计要求。
2. 管沟铺设:根据设计要求选择合适的管材,进行管沟铺设,管道的铺设应牢固、平整、符合坡度要求,并要做好管道的连接和固定,确保管道的密封性和稳定性。
3. 管沟回填:在管道铺设完成后,对管沟进行回填,采用砂石进行分层回填,确保管道周围的土壤密实,避免管道变形或者损坏。
4. 检查验收:管沟施工完成后,进行验收,确保管道的质量合格,符合设计要求。
三、施工安全措施1. 在施工现场设置安全警示标志,明显标示施工区域,做好安全防护措施。
2. 施工人员应根据工艺流程操作,严格遵守施工规程和操作规范,注意自身和周围人员的安全。
3. 施工现场应配备安全、防护装备,施工人员必须佩戴符合标准的安全帽、安全鞋、手套等防护用具。
4. 施工现场应定期进行安全检查,发现安全隐患及时整改,确保施工过程中的安全。
四、环境保护措施1. 施工过程中,对挖掘出的土壤和建筑材料进行分类使用或处理,减少污染和资源浪费。
2. 施工现场要定期清理,防止建筑垃圾直接排放到周围环境中,影响环境卫生。
3. 施工现场应设置固体废物和污水处理设施,对施工过程中产生的废弃物和污水进行处理,减少对周围环境的影响。
五、质量控制1. 施工前要对施工工艺和规范进行深入学习和了解,确保施工操作符合标准和规范。
2. 在施工过程中,对关键工艺节点进行监督和验收,确保施工的质量合格。
综合管沟施工方案1.工程概况:本标范围设计3#路有综合管沟,埋设在道路的人行道下,综合管沟形式为双舱,标准断面净空尺寸 2.5×2.8m,里程为G0+38.394~ G0+484.593,设计长446.199米,挖方地段约360米、填方地段约86米,板顶填土方2~2.5米,平均挖深约5.6米,混凝土设计为C30防水混凝土,抗渗标号为S6。
3号路综合管沟在道路中的位置如下:2.施工总体部署:2.1填方地段:路基先施工半幅、另半幅待管沟施工完后填筑施工,管沟施工时距沟顶2米左右处挖排水沟、防止地表水流入沟内。
2.2挖方地段:路堑挖到路面标高,施工管沟, 沟顶处挖排水沟、防止地表水流入沟内。
2.3安排两个工作面集中先施工填方地段。
2.4基槽采用机械配合人工挖基,自卸车弃土,模板采用组合钢模板拼装,砼采用商品砼,输送车配合砼输送泵入模,插入式振动器捣固,砼结构分两次施工、第一次施工到底板顶面流水面30㎝处、第二次边墙及箱顶一次施工完。
3施工总体安排:3.1综合三队负责施工综合管沟工程,综合管沟主要材料数量如下:3.2主要机械设备表3.2施工管理人员:4质量安全目标:4.1质量目标工程合格率100%,优良率95%以上,做到开工必优,一次成优,创广东省优质工程。
4.2 安全目标实现“六无、一控、一消灭、一创建”六无:无施工行车险性以上事故;无因工死亡事故;无职工重伤事故;无交通责任事故;无火灾事故;无压力容器锅炉爆炸事故。
一控:年轻伤负伤频率控制1.2‰以下。
一消灭:消灭惯性事故。
一创建:创建广州地区安全样板施工工地。
5施工工期:施工计划工期2003.10.08—2003.12. 25,具体工序工期见施工进度横道图。
6管沟施工方法:6.1施工工艺框图(详见工艺框图)6.2开挖沟槽:工作面孔50㎝、边坡度不小于1:0.5,开挖采用挖掘机配合人工开挖,挖至基底20cm处由人工开挖,弃土运至路堤填方,严禁堆放在坡顶上。
综合管沟施工方案综合管沟施工方案综合管沟是指将各种管道(如给水、排水、电力、通信等)集中在一个沟槽中敷设的工程。
下面是综合管沟施工方案:一、前期准备工作1.施工前需对管沟路线进行勘测和测量,确定设计方案,并制定施工方案。
2.清理管沟两侧的地表杂物,确保施工道路通畅。
3.准备所需施工机具、设备和工具。
二、施工方法1.开挖管沟(1)根据设计要求和施工方案,在地表用白线划出管沟的位置。
(2)使用机械工具(如挖掘机)进行开挖,其中挖掘机的挖掘深度为设计要求的深度加上管道埋深。
(3)挖掘过程中要注意保持管沟边坡的稳定,并妥善处理挖掘过程中遇到的地下障碍物。
(4)挖掘完毕后,用板车或挖掘机将挖出的土方清理干净。
2.安装管道(1)根据设计图纸,将管道吊入管沟中,按照设计要求进行布置和连接。
(2)在管道连接处使用密封橡胶圈或胶水进行密封处理。
(3)确保管道的坡度、高度和位置符合设计要求。
3.回填土方(1)在管道安装完毕后,进行回填土方工作。
(2)先将管道上覆盖一层垫层材料,以保护管道免受外界压力的影响。
(3)采用合适的土方回填方法,如机械回填、手工回填等,保证土方的均匀分布和紧实程度。
(4)回填完毕后,对管沟两侧的土方进行修整,使地表恢复平整。
4.施工记录和验收(1)施工过程中需做好记录,包括施工进度、施工质量等。
(2)施工完成后,进行验收,并记录相关数据。
三、安全措施1.施工期间必须严格按照安全操作规程进行操作,保证施工人员的人身安全。
2.对挖掘机及其他机械设备进行日常检查和维护,确保设备安全可靠。
3.设立防护栏杆,做好管沟周边的安全警示标志。
4.进行施工现场的消防安全和安全用电等工作。
以上是综合管沟施工方案的主要内容,施工过程中需要根据具体情况进行调整和安排。
在施工的过程中应严格按照规范要求进行操作,确保施工质量和安全。
6.7 综合管沟工程龙凤路综合管沟在道路南侧绿化带及辅道非机动车道下,设计范围为K0+100-K1+915.5,全长约1.82km。
综合管沟内收纳市政管线有:110KV高压电缆、10KV中压电缆、通信电缆、给水管、中水管,其中中水管为预留管位。
管沟采取矩形箱涵结构形式,为双仓,其中给水管、通信电缆、中水管设于一仓(综合仓,净空尺寸B*H=3.4m*3.0m);110KV高压电缆、10KV中压电缆设于一仓(电力仓,净空尺寸B*H=2.0m*3.0m)。
6.7.1 综合管沟设计(1)、入沟管线类型及数量K0+100-K1+915.5段入沟管线容量:110KV高压电缆2回、10KV中压电缆20回、通信电缆24根、一根DN800给水管、预留一根中水管安装空间,中水管径DN400 (2)、横断面设计综合管沟标准横断面采取双仓结构形式。
给水管、通信电缆、预留中水管位共仓(综合仓),综合仓断面尺寸大小为B*H=2.4m*3.0m;110KV高压电缆、10KV 中压电缆共仓(电力仓),电力仓断面尺寸大小为B*H=2.0m*3.0m。
(3)、综合仓设计通道设计:综合仓设置管道安装、检修及维护通道,给水管道采取平板车运输,通道宽度1.0m;通信支架设计:通信管线采取支墩敷设,桥架可依据实际需要分层分期安装。
中水管预留设计:中水管只预留管位,不设计支墩及管线。
给水管道设计:给水管采取支墩安装形式。
综合仓底板采取C15砼向一侧找坡,坡度1.0%,用1:2水泥砂浆抹面,排水沟侧最低点厚度50mm(含抹面)。
(4)、电力仓设计通道设计:电力仓设电缆安装、检修及维护通道,通道宽度1.0m。
高压电缆支架设计:综合管沟全线设置高压电缆支架。
中压电缆设计:综合管沟全线设置中压电缆支架。
装修设计:电力仓底板采取C15砼向一侧找坡,坡度1.0%,用1:2水泥砂浆抹面,排水沟侧最低点厚度50mm(含抹面)。
(5)、纵断面设计综合管沟纵断面标准上和道路纵段保持一致,管沟正常段根据覆土大于2.5m 设计。
综合管沟专项施工方案第一章工程概况一、工程概况中共湖北省委党校(湖北省行政学院)新校区项目位于武汉市黄陂区盘龙城开发区丰山村、刘古塘村征地范围内,场地东临新教湖,北靠丰荷山,校区规划中的汤仁海路连接机场高速,规划的宋家岗东路从校区东侧通过,规划的宋家岗西路从校区西南侧通过,规划的宾连路从校区中部通过,总体而言,项目建设场地地势较开阔。
拟建场地位于丰荷山东南侧,现状地形呈西北高、东南低之势,综合管沟全长约450米,宽2.7米至4米,高3.3米,东边紧邻体育场,北边紧邻学员宿舍楼,南边紧邻食堂,校区规划场坪标高依现状地势而定,分多级由东南至西北按24.70-28.30米进行控制,各级标高间由园区道路进行过渡衔接。
第二章编制依据一、编制依据1.电缆管沟工程施工设计图纸;2.地下工程防水技术规范(GB50108-2001)3.建筑工程质量检验评定标准(GBJ301-88)4.钢筋焊结网混凝土结构技术规程(JGJ114-2003)5.建筑工程质量验收评定统一标准(GB50300-2001)6.市政基础设施工程质量检验与验收统一标准(DBJ01-90-2004)7.钢筋焊接及验收规程(JGJ18-2003)8.混凝土结构工程施工质量验收规范(GB50204-2002)二、编制遵循原则在充分理解设计图纸和对现场进行细致考察的基础上,根据图纸会审提出的修改意见,本施工组织设计编制原则除按照常规施工项目的传统编制原则之外,针对本工程所处地理位置、施工特点、地质水文资料和设计的特殊要求,确定补充原则如下:1、各单项工程采用的施工方法及工艺必须是最成熟、最可靠、最有效的,以确保2、突出科学管理施工中采用信息化管理是本施工组织设计编制的要点,主要体现在:工程进度节点的科学计划和工程质量的有效监控。
3、合理进行施工总体部署,进度安排作到科学严密。
4、施工组织设计的编制始终按照技术可靠、工艺先进、措施得力并确保工程质量和施工安全,因此在施工全过程中,我公司充分考虑在施工过程中各种有利和不利因素的前提下,把质量体系和安全措施落实到位,确保万无一失的组织好本工程施工。
1.编制依据及原则1.1 编制依据1、《城镇道路工程施工与质量验收规范》(1-2008);2、《公路桥涵施工技术规范》( F50-2011);3、《公路路基施工技术规范》( F10-2006);4、《地下工程防水技术规范》( 50108-2008);5、《混凝土结构工程施工质量验收规范》(50204-2002);6、《给水排水构筑物工程施工及验收规范》(50141-2008);7、《市政道路给水排水管道工程施工及验收规范》(50268-2008);8、本项目施工合同、施工图纸、总体施工组织设计、图纸会审内容及当地项目文件及政策。
1.2 编制原则1、遵守合同条款要求,认真贯彻业主和监理工程师的指示、指令和要求;2、严格遵守合同明确的设计规范、施工规范和质量评定与验收标准;3、坚持技术先进、科学合理、经济实用性、安全可靠性与实事求是相结合;4、自始自终对施工现场坚持实施全员全方位、全过程严密监控、动静结合、科学管理的原则;5、实施项目管理,通过对设备、材料、技术、资金、方案、信息、时间与空间的优化处理,实现成本、工期、质量及社会效益。
2.工程概况2.1工程简介晴隆县城东观区一号道路工程,位于晴隆县,共一条。
道路路线全长2021.902米,分为A段和B段,A段长507.661米,宽27米(4米人行道+7.5米车行道+4米中央绿化带+7.5米车行道+4米人行道貌); B段长1514.241米,宽36米(5米人行道+11米车行道+4米中央绿化带+11米车行道+5米人行道貌)。
路面结构采用两块板形式沥青砼路面。
本项目排水采用雨污公流制,电力、通信及其他管线均采用下埋方式。
综合管沟内收纳的市政管线有:电力电缆、通信电缆、给水管道。
根据《晴隆县城东观区一号路道路工程施工图纸》主要工程量如下:路基土石方开挖16.22万方(土石比1:9),路基填筑碾压9.8万M3,综合管沟和雨污管线土石方开挖15.31万方(土石比1:9),综合管沟和雨污管线填筑碾压12.53万M3,边坡防护2.3万M2,老路路面破除5318 M3,20级配碎石底基层1.13万M3,36水泥稳定碎石基层1.91万M3,7中粒式沥青砼3511 M3,5细粒式沥青砼2508 M3,热熔沥青渗层搭接20格栅5.52万M2,综合管沟C30钢筋混凝土6589.9 M3,C15混凝土5338 M3,钢筋1240 T等。
2.2合同工期工期要求为3.5个月。
2.3主要结构物宽2.4M×高2.6M综合管沟 2021.902 M雨水排水管(300、500、 600、800、1000、1200、1400、1600)5097M污水排水管(400、 600、800、1000) 3631M电力管沟 2130 M2.4设计标准道路主要技术指标如下:1、道路等级:城市次干路2、计算行车速度:303、平曲线最小半径:280M4、最小竖曲线半径(凹形曲线):5000M5、最小竖曲线半径(凸形曲线):2800M6、最大纵坡:5.2%2.5沿线地质状况本项目无地勘,地质评价由现场考察得来。
根据本项目的工程的地质评价结论:工程地质整体性较好,路基地质稳定性较好;挖方路基段边坡基本稳定,但应采取相应的护坡、护面措施。
当红粘土作路基持力层时,施工时应及时开挖及做好封闭处理;应注意正常排水,避免浸泡路基。
填方段应控制好回填料的材料含水量及材质,路基回填后保证能够达到其压实度要求。
2.6不良地质与工程处理本段道路无特殊路基,当现场遇不良地质时,视情况紧急由各单位现场确定具体处理方案。
2.7现场及周边建(构)物,道路交通及地下管线状况条件本项目属于是老路改建工程,路线走廊带内只有城市道路穿梭其间,均为沥青混凝土路面,可以作为施工期间的便道使用,但须作加固、维护。
根据现场勘察, 沿线居房、商品房、消防队、砖厂、轿车销售大厅、坟、变压器、杆、管、线等拆迁工程数量大,特别是国防光缆贯穿全线,且均在道路中心线附近。
3.施工前的准备工作3.1人员配置3.2机械设备配备计划3.3施工道路本工程交通便利,进场道路,可利用G320国道及镇胜高速匝道。
施工便道,由于本项目工程是在原有老路的基础上改扩建,原有老路路基稳定、路面使用良好,在规划红线内原有老路贯通整个施工区,可作为临时施工便道,以利于施工材料、设备运输。
3.4施工供电由于本项目工程位于城区内,电网丰富,在工地搭接附近居民用电箱可满足本项目施工用电。
3.5施工材料钢筋:钢筋统一存放在钢筋加工区,待所需钢筋料在钢筋加工区加工完成,统一运送至各施工点。
模板:模板采用木模。
混凝土:前期我部采用商砼。
砼拌合站安装完成,我部将考虑自拌。
炸药:由爆破工程专人专车每天配送至现场。
3.6交通管制方案为了满足施工安全生产的需要,拟对0+000~1+514.065段综合管沟基坑开挖实行断道施工,严禁非工作人员、车辆进出施工区域,待施工完毕满足通车条件后,再开放交通。
0+000~0+507.661段综合管沟基坑开挖实行半幅施工,半幅放行。
4.施工进度计划综合管沟施工:2015年5月22日开始至2015年7月12日完成。
由于本工程施工工期紧,任务重,综合管沟多工作面施工流水型作业。
5.施工技术方案5.1施工方法5.1.1施工准备(1)组织有关人员全面认真地熟悉、核对设计文件,了解设计意图,核对地形地质资料,制定合理可行的现场施工方案。
(2)按专业划分,系统地编制材料计划、施工进度、机械进场、测量、试验、技术值班和质量、安全检查各项工作细则。
(3)对施工区域内存在或可能存在的各种地上、地下管道、管线、文物等进行广泛深入的调查,并积极与有关部门取得联系,协商解决并协助移除或保护。
5.1.2测量放线在业主、设计、监理单位现场交接测量控制点后,已组织对交接桩点的复核测量,建立测量控制网,并在施工区内设立导线点,对最先开工的沟槽放出中线、边线、做好中线、边线、导线点保护措施。
(1)根据控制桩采用测定管道中心线,在控制桩之间按照图纸要求并结合现场实际设置相应的纵向变坡桩、百米桩等。
(2)放线:采用设计图纸放出管沟中线和施工作业带边界桩。
(3)施工作业带占地宽度根据设计文件计算。
(4)严格按照设计图纸的要求,复测管沟开挖的几何尺寸,高程等。
在管沟回填后立即进行竣工测量。
5.1.3沟槽、基坑开挖本施工段0+1000+507.661、0+0000+150、1+2601+514.241这三段综合管沟位置靠近山体,基坑开挖需要石方爆破配合挖机处理,石方爆破具体施工方案参照《晴隆县城东观区一号道路工程路基挖方专项施工方案》。
其余段综合管沟位置在老路上,少数位置在填方体上。
综合管沟沟槽采用挖掘机开挖,遵循“先深后浅”的原则,人工配合清理坑底。
开挖出来的料,不能利用的用自卸汽车转运至弃土场;能利用的透水性好的料作为路基填筑骨料。
为了防止出现塌方,根据现场实际情况和规范要求基坑按照1:0.3放坡进行开挖(石方开挖除外)。
基坑底部两侧各加宽0.5米,方便工人安装模板和绑扎钢筋等的施工作业平台。
为了避免超挖,测量随时跟进,全站仪中心定位,防止中线偏移。
5.1.4沟槽、基坑排水由于现正值晴隆县雨季,为了抢赶工期,采用明沟集水坑进行降排水。
基坑(槽)开挖前在距离开挖线1M处两侧设置截水沟,截水沟宽0.3M,高0.3M,纵向坡度5‰。
在基坑底两侧距偏坡0.3M,设置排水沟,排水沟宽0.3M,深0.3M,每50M 设置一个边长为0.5M的正方形集水坑,坑深1M,坑底放置渗布。
集水坑中的水通过电动抽水泵抽出。
5.1.5基底垫层根据设计施工图纸要求,综合管沟底部垫层由下到上采用15厚毛石垫层加20厚级配碎石层(岩石基底可取消毛石垫层),垫层左右尺寸超出管沟尺寸各30。
在槽底开挖清理到位后,应用全站仪定出综合管沟轴线、水平仪测设出高程后绑扎钢筋。
5.1.6钢筋工程(1)本施工段钢筋工程分两次绑扎,第一次先施工底板钢筋和高50侧墙钢筋,第二次施工侧墙钢筋及顶板钢筋。
(2)钢筋的材料要求钢筋根据施工图纸、施工说明及现行的国家标准的有关规定,加工定型后送至现场。
成型钢筋具有出厂质量合格证书和试验报告单。
进场钢筋应按有关标准的规定抽样试验合格。
钢筋分批堆放整齐,上架堆放,并进行防水布遮盖,避免锈蚀污染,表面洁净无损。
不得使用带有颗粒状和片状老锈的钢筋。
(3)钢筋的连接本工程管沟纵向主筋骨架采用搭接焊为主,钢筋在地面弯曲成型后运输至沟槽内焊接成型。
满足单面焊≥10D、双面焊≥5D的要求。
纵向钢筋焊接接头保证同一截面接头不超过50%,截面错开1M以上。
一级钢筋采用E43系列焊条,二级钢筋采用E50系列焊条。
(4)钢筋的绑扎要求梁体靠近转角和外围处的相交点,必须道道牢扎,绑扎长度满足规范要求。
底板顶板靠近梁边的每一根钢筋相交点,道道扎牢,其它梅花绑扎。
梁主筋在封头板或者横隔梁上的道道绑扎。
绑扎的铅丝不得松动,每根绑扎接头上铅丝不少于三道,纵向钢筋绑扎交错搭接,不允许偏向一边。
(5)钢筋的保护层厚度控制采用砂浆预制锯齿形垫块进行布置,以确保保护层厚度,同时满足结构美观。
(6)钢筋加工及安装质量标准5.1.7模板工程(1)本施工段模板工程分两次施工,第一次先施工底板和35高侧墙模板,第二次施工侧墙模板及顶板模板。
模板必须支撑牢固、稳定,无松动、无跑模、无超规定的变形下沉等现象,这就要求:超重、大体积顶板混凝土施工时应对模板支撑进行加固。
模板拼缝平整严密,并采取填缝措施,保证不漏浆,同时模内必须干净,。
模板安装前须进行正确放样,经检查无误后再立模安装。
模板安装后涂刷脱模剂,然后及时报验并浇注混凝土。
顶板施工应在支架支立后再铺设模板,并考虑预留沉降量。
侧墙模板的拼缝处应内贴胶带,以防止漏浆,。
顶板的模板、支架待顶板混凝土达到强度后再拆除。
(2)采用钢管脚手架、对拉螺杆进行加固和调整平面位置,内撑钢筋用来保证结构的断面尺寸。
第一次模板预留2~3砼不浇灌,底模不拆除,作为第二次模板的支撑面,这样,可以避免两次混凝土之间的不平整施工缝。
(3)顶板施工时,必须先搭设满堂脚手架,脚手架直接在地板混凝土上搭设,再安装顶模,再焊接、绑扎顶板钢筋。
模板安装和预埋件、预留孔洞的允许偏差表5.1.8混凝土工程本施工段混凝土工程分三次浇筑,第一次先施工底板和35高侧墙混凝土,第二次浇筑20厚C15素混凝土铺装,第三次施工侧墙混凝土及顶板混凝土。
(1)、混凝土浇筑前,用人工及吹风机将模板内杂物清除干净,对支架、模板、钢筋和预埋件进行全面检查,同时对发电机和振捣棒等机械设备进行检查,确保万无一失。
(2)、混凝土浇筑应对称纵向中心线,先中心,后两侧对称浇筑。
浇注过程中,随时检查混凝土的坍落度,视情况采取相应措施,以保证施工质量。
