建筑电气系统的组成

建筑物电气系统构成本工程包括动力、照明、弱电、避雷、电力配电系统。

(1) 供电系统：电源电压10KV 配电电压220V/380V。

(2) 照明系统：本工程主要场所照度为500LLX，车库50LX，电梯厅为100～200LX，商务办公500LX，设备间照度为100LX。

(3) 防雷接地：本工程为三类防雷建筑，所有伸出屋面的金属外壳、金属管道、天线基座、风机等均用25×4 镀锌扁钢与避雷带连接。

接闪器采用屋顶φ10 镀锌圆钢避雷带及金属桅杆，金属屋面板。

引下线及接地极利用结构柱及基础主筋，接地电阻必须小于0.5Ω。

(4)有线电视系统：系统分配采用分配分支方式，分配分支器箱在弱电竖井内明装，底边距地1.4m，电视插座一般距地0.3m，线路沿金属线槽或穿焊接钢管在竖井、吊顶、楼板及墙内敷设。

(5)火灾自动报警及消防联动系统：本建筑设置一套火灾自动报警及消防联动系统，采用集中报警控制方式，消防控制室在首层，内设一台火灾报警控制器，一套联动控制柜，一套广播机柜及一台消防专用电话交换机，设专人值班管理。

(6) 移动通讯信号放大系统：本系统采用设频直放分布组网方式，将基站信号科学的分配至地下一层及电梯井内，在屋顶设置室外天线，室内天线壁挂安装在电梯井道及地上各层，线路穿焊接钢管或沿金属线槽敷设。

(7) 电表、冷热水表远传计量系统：为了达到抄表不进户，实现物业管理的集中化，智能化，本工程对电表、冷水表、热水表采用户外集中计量管理，计算机设在地下一层物业管理用房中，本系统可实现随时对各表的使用进行监测，计量和计费，通过与银行计算机系统的联网，可实现收费自动化。

系统采集器在每层弱电竖井内，将数据采集后通过总线传给管理计算机。

线路沿金属线槽或穿焊接钢管在竖井及吊顶内敷设。

(8) 电视监控及保安系统：本工程设有闭路保安监控系统，实行24h 监控，沿金属线槽或穿焊接钢管在竖井、吊顶、楼板及墙内敷设。

建筑物电气设计技术规程一、前言建筑物电气设计是现代建筑中必不可少的一环，是保证建筑物正常运转的关键之一。

本文将从建筑物电气设计的基础知识、设计流程、设计要求等多个方面进行详细阐述，力求为建筑电气设计工作提供一份全面的技术规程。

二、基础知识1.电气系统组成建筑物电气系统包括配电系统、照明系统、弱电系统等。

其中配电系统包括高压进线、变压器、低压配电柜、电缆等，主要负责建筑物的电力供应；照明系统包括室内照明、外部照明等，主要负责建筑物的照明；弱电系统包括通信、监控、安防等，主要负责建筑物的信息传输和安全保障。

2.电气系统的特点建筑物电气系统具有负荷多、用电变化大、电气设备分布广等特点。

因此，在设计中需要考虑电力负荷的合理分配、电气设备的布局和安装、电缆的敷设等多个因素。

3.电气系统的安全性建筑物电气系统的安全性是设计中最重要的一点。

设计时需要考虑电气设备的防雷、防火、防潮等安全防护措施，以保障人身和财产的安全。

三、设计流程1.需求分析在进行电气设计前，需要对建筑物的用电需求进行分析，包括电力负荷、照明需求、弱电系统需求等。

根据需求分析结果，确定电气系统的组成和规模。

2.方案设计根据需求分析结果，进行电气系统的方案设计，包括电气设备的选择、电气系统的布置、电缆敷设方案等。

在设计中需要考虑电气设备的安全性、可靠性和经济性。

3.施工图设计在方案设计完成后，需要进行施工图设计。

施工图设计包括电气系统的平面图、立面图、电缆敷设图等。

在设计中需要考虑施工的可行性和方便性。

4.施工监理在电气系统施工期间，需要进行施工监理，包括对电气设备的选型、铺设、接线等进行监督和检查。

在监理中需要确保施工符合设计要求，并保证施工质量。

四、设计要求1.电气系统的安全性在电气设计中，安全性是最重要的一点。

电气设备的选型要符合国家标准，并进行严格的安全检测。

在电气设备的布置和安装中，需要考虑防雷、防火、防潮等因素，并采取相应的安全措施。

建筑电气施工技术要点及质量控制措施摘要：建筑电气自动化设备安装项目的专业性强、技术要求高，安装流程繁琐复杂，而且安装质量会对建筑物后续的使用质量和用户使用体验产生直接影响。

因此，在建筑电气自动化设备安装项目实施中，需要严格遵循质量管理要点和安全管理要点，切实做好安装项目的管理工作，提高整体管理水平，显著提升电气自动化设备的安装质量。

关键词：建筑电气；施工技术；要点；质量控制措施；引言建筑的电力系统逐步呈现着复杂性特点，连接系统密布性较强，这也就导致整体系统的运行稳定性以及质量成为多方关注的重点。

结合建筑电力电气系统的安装工程作为主要对象进行分析，综合其中涉及的相关技术要点和优化策略进行探讨，确保电气安装工程能够遵循相关流程和规范，全面提升安装质量。

1建筑电气系统组成在建筑工程中，建筑电气系统主要是由强电系统、弱电系统两个部分组成，为确保建筑的使用功能，应对电气系统进行科学设计。

强电系统包括电气照明系统、供配电系统以及防雷系统等。

电气照明系统承担着提供照明的职责;供配电系统承担着为建筑物提供电力供应的作用，为确保供电的可靠性，必须对供配电系统进行科学设计;防雷系统的设计质量直接影响着建筑物的安全性。

随着科技的进步，建筑弱电系统也在不断发展，20世纪初期，建筑弱电系统主要包括具有语音通信功能的电话系统、简单的广播扩音系统以及供水系统、防火系统、防盗系统、空调系统、供配电系统以及电梯等自动化控制系统。

现如今，建筑弱电系统的智能化水平不断提高，已经变成了集合安防系统、消防系统、闭路电视系统、有线广播系统、电梯控制系统、物业管理系统等多元系统于一体，且采用连锁控制系统将各个系统连接起来变成一个整体的集成化、智能化体系。

2建筑电气工程施工技术要点内容2.1线路铺设在进行实际的施工时，会遇到很多的不确定因素，同时电力施工会存在一定的风险，因此相关人员必须要提升责任意识，保证高质量铺设工作的进行。

施工人员必须要对于施工图纸进行审核，遇到不懂或者是不理解的及时的与设计部门进行沟通，双方或多方交流明确后才能进行施工。

建筑电气毕业设计范例一、电气系统设计电气系统设计是建筑电气设计的核心，主要包括供配电系统、电力系统、照明系统、防雷与接地系统等子系统。

在设计时，需要考虑建筑物的功能需求、负荷等级、设备容量、电源种类和数量等因素，以确保电气系统的安全、可靠和经济运行。

二、照明系统设计照明系统是建筑电气设计中不可或缺的一部分，主要包括室内照明和室外照明。

在设计时，需要考虑照明光源、灯具、控制方式等因素，以满足照明质量和节能的要求。

同时，还需要考虑照明系统的安全性和可靠性，如选用合适的开关和导线等。

三、电力系统设计电力系统是建筑物内所有用电设备的电源，其设计需要满足建筑物内各种用电设备的负荷需求。

在设计时，需要考虑电力系统的容量、电压等级、供电方式等因素，以确保电力系统的安全、可靠和经济运行。

四、防雷与接地系统设计防雷与接地系统是建筑物内电气系统的重要保护措施，可以避免雷击和静电对电气设备的损害。

在设计时，需要考虑建筑物的防雷等级、接地方式、防雷设备等因素，以确保防雷与接地系统的安全性和可靠性。

五、消防电气系统设计消防电气系统是建筑物内消防设备的重要组成部分，主要包括火灾报警系统、消防电源和应急照明系统等。

在设计时，需要考虑消防设备的种类、数量、分布等因素，以确保消防电气系统的安全性和可靠性。

六、综合布线系统设计综合布线系统是建筑物内通信设备和计算机网络设备的传输通道，其设计需要满足建筑物内各种通信和网络应用的需求。

在设计时，需要考虑布线的拓扑结构、传输介质、设备数量和分布等因素，以确保综合布线系统的可靠性和扩展性。

七、楼宇自动化系统设计楼宇自动化系统可以对建筑物内的各种设备进行自动化控制和管理，提高设备的运行效率和管理水平。

其设计需要综合考虑建筑物的功能需求、设备种类和数量等因素，以及设备的控制方式和数据采集方式等具体实施细节。

楼宇自动化系统的实施可以有效地提高建筑物的能源利用效率和管理水平，为建筑物的可持续发展提供有力支持。

民用建筑电气设计数据手册第一部分：概述随着社会的不断发展，民用建筑的电气设计也变得越来越重要。

电气系统是民用建筑中不可或缺的一部分，它为建筑提供了充足的电力，保障了建筑内部设备和设施的正常运行。

本手册将从基本概念、设计原则、常见问题等方面介绍民用建筑电气设计的相关数据，希望对电气工程师和相关专业人士有所帮助。

第二部分：基本概念1. 电气系统概述电气系统是指为了向民用建筑内部的设备和设施提供电力而设计的系统。

它包括供电系统、配电系统、照明系统、插座系统、接地系统等部分。

2. 电气负荷电气负荷是指建筑内所有设备和设施消耗的电力总量。

在设计电气系统时，需要合理评估建筑的电气负荷，以保证系统的安全稳定运行。

3. 电气设计标准电气设计需要符合国家标准和相关规范，例如《建筑电气设计规范》（GB50034）等电气设计标准。

第三部分：设计原则1. 安全性电气系统的设计必须符合安全性要求，保证电气设备和线路的安全运行，防止电气事故的发生。

2. 可靠性电气系统的设计应当保证设备和设施的稳定运行，降低因电气故障引起的停电情况，提高供电可靠性。

3. 灵活性电气系统的设计需要考虑建筑内部布局的灵活性，为后续的建筑改造和设备更新留有足够的余地。

第四部分：常见问题及解决方案1. 电气线路设计在电气线路设计中，需要考虑供电的稳定性和安全性，合理规划线路布置、截面积和保护措施，以减少电压降和线路损耗。

2. 照明系统设计照明系统设计需要考虑光线的明暗度、色温和节能性，选择合适的照明设备，以提高建筑内部的舒适度和节能性。

3. 接地系统设计接地系统是电气系统的重要组成部分，它能够将电气设备的漏电流迅速导入大地，避免触电事故的发生。

第五部分：电气设计常用公式与计算方法1. 负荷计算公式电气负荷的计算公式为：负荷 = 功率 / 电压。

2. 电缆截面积计算电缆的截面积计算公式为：截面积 = （电缆负荷 / 电流密度）* 安全系数。

3. 接地模型计算接地系统的设计需要考虑建筑的类型和土壤电阻率，计算出合适的接地电阻值。

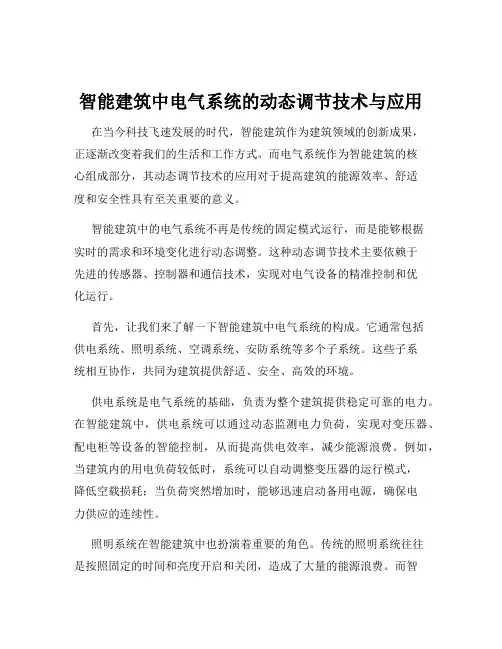

智能建筑中电气系统的动态调节技术与应用在当今科技飞速发展的时代，智能建筑作为建筑领域的创新成果，正逐渐改变着我们的生活和工作方式。

而电气系统作为智能建筑的核心组成部分，其动态调节技术的应用对于提高建筑的能源效率、舒适度和安全性具有至关重要的意义。

智能建筑中的电气系统不再是传统的固定模式运行，而是能够根据实时的需求和环境变化进行动态调整。

这种动态调节技术主要依赖于先进的传感器、控制器和通信技术，实现对电气设备的精准控制和优化运行。

首先，让我们来了解一下智能建筑中电气系统的构成。

它通常包括供电系统、照明系统、空调系统、安防系统等多个子系统。

这些子系统相互协作，共同为建筑提供舒适、安全、高效的环境。

供电系统是电气系统的基础，负责为整个建筑提供稳定可靠的电力。

在智能建筑中，供电系统可以通过动态监测电力负荷，实现对变压器、配电柜等设备的智能控制，从而提高供电效率，减少能源浪费。

例如，当建筑内的用电负荷较低时，系统可以自动调整变压器的运行模式，降低空载损耗；当负荷突然增加时，能够迅速启动备用电源，确保电力供应的连续性。

照明系统在智能建筑中也扮演着重要的角色。

传统的照明系统往往是按照固定的时间和亮度开启和关闭，造成了大量的能源浪费。

而智能照明系统则可以根据室内外的光照强度、人员活动情况等因素自动调节灯光亮度和开启关闭时间。

比如，在白天光线充足的区域，灯光会自动调暗甚至关闭；在人员密集的区域，灯光亮度会相应提高；当人员离开后，灯光会自动延时关闭。

这种动态调节不仅节约了能源，还为人们提供了更加舒适的光环境。

空调系统是智能建筑中能耗较大的一部分。

通过动态调节技术，可以根据室内外温度、湿度、人员数量等参数，实时调整空调的运行模式和参数。

比如，在夏季，当室内温度达到设定值时，系统会自动降低空调的制冷功率；在人员较少的时间段，会适当提高温度设定值，以减少能耗。

同时，还可以结合新风系统，根据室内空气质量自动调节新风量，保证室内空气的清新和健康。

建筑电气系统的组成
建筑电气系统主要由下列组成部分构成：
1.配电系统
配电系统包括高压电源进入建筑的变电站、开关柜、分配柜、熔断器和透光装置、母线及配电盘等组成，用以控制和分配电力。

2.照明系统
照明系统主要用于照明建筑物内各个区域和房间，包括照明灯具、开关、控制器和配电设备等。

3.保安系统
保安系统用于维护建筑电气设备的安全及正常运行，包括漏电保护器、隔离开关、过载保护、接地保护、短路保护、电池等设施。

4.通讯系统
通讯系统包括有线及无线通讯设备及设施，如电话系统、网络系统、广播系统、安全监控系统等。

5.暖通空调系统
暖通空调系统由电气设备和机械设备组成，用于调节室内温度，
包括风机、空调机组、空调管道和控制器等。

6.智能家居系统
智能家居系统是一种集成控制、安全保护、娱乐和通讯等功能于一体的智能化系统，通过网络连接各种智能设备，如智能灯具、智能门禁、智能电器等。

以上是建筑电气系统的常见组成，不同的建筑物及其应用场景可能需要不同的组成。

建筑电器知识点总结图表一、建筑电器概述建筑电器是指建筑物内安装的电气设备，目的是为了满足建筑物的用电需求，包括照明、插座、通风、空调、消防系统等。

建筑电器主要包括以下几个方面的内容：1. 照明系统2. 插座系统3. 通风系统4. 空调系统5. 消防系统二、照明系统照明系统是建筑电器中的一个重要组成部分，其作用是为建筑物提供适当的照明。

照明系统的知识点主要包括以下几个方面：1. 照明设计2. 照明灯具3. 照明控制三、插座系统插座系统是为了满足电气设备的供电需求而设置的，其主要特点是电气安全性和使用便利性。

插座系统的知识点主要包括以下几个方面：1. 插座设计2. 插座安装3. 插座使用四、通风系统通风系统是为了保证建筑物内空气流通和质量而设置的，其主要作用是调节室内温度和湿度，排除室内有害气体。

通风系统的知识点主要包括以下几个方面：1. 通风设计2. 通风设备3. 通风管道五、空调系统空调系统是为了调节建筑物内空气温度和湿度而设置的，其主要作用是为建筑物提供舒适的室内环境。

空调系统的知识点主要包括以下几个方面：1. 空调设计2. 空调设备3. 空调管道六、消防系统消防系统是为了预防和控制火灾而设置的，其主要作用是保护建筑物的安全。

消防系统的知识点主要包括以下几个方面：1. 消防设备2. 消防通道3. 消防应急通信综上所述，建筑电器知识点主要涉及到照明系统、插座系统、通风系统、空调系统和消防系统等内容。

建筑电器的设计和安装需要综合考虑建筑物的结构特点和功能需求，以保证电气设备的安全性和可靠性。

同时，建筑电器的使用和维护也需要遵守相关的标准和规范，以确保建筑物的安全和舒适。

建筑电气电气安装工程（一）概况本工程电气系统由动力系统、照明系统、避雷与接地系统等组成。

（二）施工准备熟悉图纸。

在施工前不仅要熟悉电气施工图，同时要和结构、建筑、其它安装专业进行图纸会审，及时发现问题并提前加以解决。

详细了解建筑物结构情况，电气专业与其它专业间的配合情况。

核实图中选用的设备、材料，并且根据工程总工期安排及进度要求合理配备劳动力、准备工具、机具，提出备料及分批采购计划。

（三）预留预埋电气专业施工人员根据施工图设计要求和施工图集、施工规范的规定和现场实际情况，经过综合考虑，确定盒(箱)的正确位置，管路的敷设部位和走向，配合土建按图进行管路、铁构件及配电设备基础、接地扁钢、孔洞的预留预埋。

施工时须与土建专业密切配合，做到预留预埋位置准确、一次到位、杜绝漏埋少留。

在施工过程中不得随意损伤建筑结构，预留预埋按要求验收合格后，方可继续进行下道工序施工。

1、预留孔洞在土建绑扎钢筋前，要根据安装与土建施工图纸，确定所留孔洞的准确位置，并做好标志，将落实好的孔洞尺寸交与土建专业，按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后。

与其配合将木盒嵌入图示位置，并将木盒固定牢固，混凝土浇注完，拆模后再进行技术复核。

2、管路预埋管材进场前要先进行严格的质量把关，严禁不合格材料进入施工现场施工。

镀锌钢管要壁厚均匀、镀锌层均匀、焊缝均匀，不得有砂眼、裂缝、棱刺和凹扁不平现象，管内壁光滑无毛刺，管口刮光。

套管预埋，配合土建及时预埋好保护套管，套管放好后，向上的管口一定要进行封堵（可焊接钢板封堵），以防止水泥等杂物进入管内。

穿越建筑物外墙的进户套管，根据设计选用水煤气焊接钢管，需做止水圈，墙内侧的部分做成喇叭口，墙外侧埋管出散水1.5m，且浇注封堵。

楼板内暗配的管路宜沿最近的路线敷设，并尽量减少弯曲和交叉，弯曲半径不小于管径的10倍，且弯扁处无裂缝或显著的凹瘪现象。

管路超过下列长度，应加装接线盒，有两个弯时20m；有三个弯时l2m。
