数字电路试题汇总

数字电路试题及答案二、单项选择题（本大题共10小题，每小题2分,共20分）１、十六进制数（8F）16对应的十进制数是（ C ）Ａ、141 Ｂ、142 Ｃ、143 Ｄ、1442、逻辑函数L（A,B，C）=（A+B)（B+C）(A+C）的最简与或表达式为（ D）A、 (A+C）B+ACB、 AB+（B+A）CC、 A（B+C）+BCD、 AB+BC+AC3、与非门输出为低电平时,需满足 ( D ）A、只要有一个输入端为低电平B、只要有一个输入端为高电平C、所有输入端都是低电平D、所有输入端都是高电平4、能够实现“线与”功能的门电路是( D ）A、与非门Ｂ、或非门Ｃ、三态输出门Ｄ、集电极开路门5、由与非门构成的基本ＲＳ触发器，要使Ｑn+1＝Ｑｎ，则输入信号应为（A）Ａ、Ｒ＝Ｓ＝１Ｂ、Ｒ＝Ｓ＝０Ｃ、Ｒ＝１，Ｓ＝０Ｄ、Ｒ＝０，Ｓ＝１6、要使Ｔ触发器Ｑn+1＝Ｑn，则（B）Ａ、Ｔ＝ＱｎＢ、Ｔ＝０Ｃ、Ｔ＝１Ｄ、Ｔ＝n7、对于JK触发器,要使Q n+1=Q n,则 ( B）A、J=K=1B、J=K=0C、J=1，K=0D、J=0,K=18、为实现D触发器转换成T触发器，题图所示的虚线框内应是.（ C )A、与非门B、异或门C、同或门D、或非门9、十六个数据输入端的数据选择器必有地址输入端的个数为 ( D）A、1B、2C、3D、410、一个4位二进制计数器的最大模数是（ C ）A、4B、8C、16D、32三、简答题（本大题共2小题,每小题5分，共10分）1、数字电路从整体上看可分为几大类?答：(1）、按集成度分，有小、中、大、超大、甚大规模；（3分）(2）、按结构工艺分，有TTL、CMOS集成电路。

（2分）2、最简与－或表达式的标准是什么?答：（1）、包含的与项最少; （3分)（2）、每个与项中变量的个数最少。

(2分)四、分析计算题（本大题共6小题，每小题10分,共60分)1、逻辑电路的输入变量A、B和输出函数F的波形如题3—1图所示,试列出真值表，写出逻辑函数F的逻辑表达式，并画逻辑图。

逻辑门电路(158）一、填空题3。

14．3。

1。

1。

与门是反向逻辑门. （× ）2.或非门是反向逻辑门. (√ )3.当一个逻辑门被禁止时,它被激活，允许将一个信号传到输出端.（× ）4.当一个二输入与门被一个输入端的逻辑0信号禁止时，它的另一个输入端将成为无关输入。

（ √ ）5.逻辑门对与门而言是一个禁止信号6.逻辑门对与门而言是一个使能信号7.对于一个二输入或非门而言，如果A =0，B =1,则输出电平应该是输入 逻辑08.数字电路中的三极管在（ ）区只是一种过渡状态。

放大区9。

影响二极管开关速度的主要因素是由于（ ）时间的存在。

P N 结内部结电容10.正逻辑或门可以是负逻辑（ ）门电路. 与11。

在数字电路中，晶体三极管工作在（ ）状态。

开关12。

正逻辑的约定是高电平为0，低电平为1 。

（× ） 13.用双极性三极管组成开关电路其饱和工作状态的条件是（ A ）。

A 。

β/I ICS B> B.V V BE 6.0=C.I IC B<D 。

I IBceo ≤14.在数字电路中,高电平代表逻辑“1”状态,低电平代表逻辑“0"状态。

（×） 15.与条件语句中至少需要( ）个条件。

2 16.或条件语句中至少需要（ )个条件。

217.4输入与门有（）种可能的输入状态组合。

16 18.对于5输入与门，其真值表有（）行.32 19.与门使用矩形符号表示时，其标志符是()。

&20.对于4输入或门而言,有（）种可能的输入状态组合.16 21.5输入或门的真值表有（)列。

522.或门使用矩形符号表示时，其标志符是（）。

≥123.非门有（）个输入.124.非门使用矩形符号表示时,其标志符是（）.125.与逻辑门相关的两种错误是（）。

开路或短路26.I C中常见的内部错误是(）。

开路27。

如果向与非门输入数字波形，则什么情况下输出为低电平？答案：当所有输入都是高电平时，与非门输出为低电平。

数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。

2. 解释什么是触发器，并说明其在数字电路中的作用。

答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。

在数字电路中，触发器用于存储数据，实现计数、定时等功能。

3. 什么是组合逻辑电路？请举例说明。

答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。

《数字电路》试卷及答案一、【单项选择题】 ( 本大题共20 小题，每题 2 分，共40 分) 在每题列出的四个选项中只有一个选项是切合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

1、关于钟控 RS触发器，若要求其输出“ 0”状态不变，则输入的RS信号应为（ A）。

[A] RS=X0[B] RS=0X[C] RS=X1[D] RS=1X2、以下各电路中，（ B）能够产生脉冲准时。

[A]多谐振荡器[B]单稳态触发器[C]施密特触发器[D]石英晶体多谐振荡器3、以下逻辑电路中为时序逻辑电路的是（C）。

[A]变量译码器[B]加法器[C]数码存放器[D]数据选择器4、同步时序电路和异步时序电路比较，其差别在于后者（B）。

[A]没有触发器[B]没有一致的时钟脉冲控制[C]没有稳固状态[D]输出只与内部状态相关5、当用专用输出构造的PAL设计时序逻辑电路时，一定还要具备有（A）。

[A]触发器[B]晶体管[C] MOS 管[D]电容6、能将输出端直接相接达成线与的电路有（C）。

[A] TTL 与门[B]或门[C]三态门[D]三极管非门7、 TTL 与非门的剩余脚悬空等效于（A）。

[A] 1[B] 0[C] Vcc[D] Vee8、以下哪一条不是除去竟争冒险的举措（B）。

[A]接入滤波电路[B]利用触发器[C]加当选通脉冲[D]改正逻辑设计9、主从触发器的触发方式是（D）。

[A] CP=1[B] CP上涨沿[C] CP 降落沿[D]分两次办理10、组合型 PLA 是由（ A）组成。

[A]与门阵列和或门阵列[B]一个计数器[C]一个或阵列[D]一个存放器11、以下四个数中，最大的数是（B）。

[A] (AF) 16[B] (001010000010)8421BCD[C] (10100000) 2[D] (198) 1012、触发器有两个稳态，储存8 位二进制信息要（B）个触发器。

[A] 2[B] 8[C] 16[D] 3213、以下门电路属于双极型的是（A）。

数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。

答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。

答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。

答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。

答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。

答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。

答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。

数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。

2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。

时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。

数电考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是数字电路的特点？A. 高速度B. 低功耗C. 高成本D. 可靠性高答案：C3. 一个D触发器具有几个输入端？A. 1B. 2C. 3D. 4答案：B4. 一个完整的数字系统通常包括哪些部分？A. 输入、处理、存储B. 输入、处理、输出C. 输入、存储、输出D. 存储、处理、输出答案：B5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出在输入改变后立即改变C. 有记忆功能D. 结构简单答案：C6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 255D. 1023答案：B7. 在数字电路中，逻辑门的输入端可以连接多少个其他逻辑门的输出端？A. 1个B. 2个C. 3个D. 无限制答案：D8. 一个简单的数字钟电路至少需要几个计数器？A. 1B. 2C. 3D. 4答案：B9. 逻辑门的输出电压通常分为哪两个电平？A. 高电平、低电平B. 正电平、负电平C. 直流电平、交流电平D. 标准电平、非标准电平答案：A10. 下列哪个是数字电路设计中常用的仿真软件？A. MATLABB. AutoCADC. PhotoshopD. SolidWorks答案：A二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑关系包括______、______和非逻辑。

答案：与逻辑，或逻辑2. 一个3-8译码器有______个输入端，______个输出端。

答案：3，83. 在数字电路中，常用的计数器类型包括二进制计数器、______计数器和______计数器。

答案：十进制，BCD4. 一个8位寄存器可以存储______位二进制数。

答案：85. 触发器的两个稳定状态是______和______。

答案：0，1三、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM ,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、化简(每小题5分，共20分)1、公式法化简++++（１）Ｙ＝ABC ABC BC BC A=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPA B C D CrQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。

7. 一个4位二进制计数器可以计数的最大数值是________。

8. 一个D触发器的两个主要输入端是________和________。

9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。

10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。

三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。

12. 解释什么是时钟信号，并说明它在数字电路中的作用。

四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。

14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。

答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。

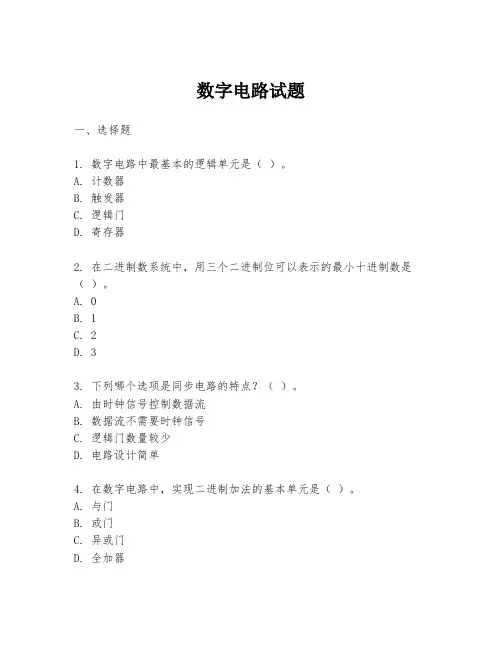

数字电路试题一、选择题1. 数字电路中最基本的逻辑单元是（）。

A. 计数器B. 触发器C. 逻辑门D. 寄存器2. 在二进制数系统中，用三个二进制位可以表示的最小十进制数是（）。

A. 0B. 1C. 2D. 33. 下列哪个选项是同步电路的特点？（）。

A. 由时钟信号控制数据流B. 数据流不需要时钟信号C. 逻辑门数量较少D. 电路设计简单4. 在数字电路中，实现二进制加法的基本单元是（）。

A. 与门B. 或门C. 异或门D. 全加器5. 以下哪种情况不是数字电路中的噪声干扰？（）。

A. 电源不稳定B. 温度变化C. 电磁干扰D. 逻辑电路设计错误二、填空题1. 在数字电路中，一个三输入与非门的输出是所有输入的_______。

2. 二进制数 1011 转换为十进制数是_______。

3. 触发器是用于存储_______的基本电路元件。

4. 在数字电路设计中，_______图是一种用于描述电路功能的图形表示方法。

5. 一个完整的数字系统通常由输入设备、输出设备、_______和存储器组成。

三、判断题1. 所有的数字电路都是由模拟电路演变而来的。

（）2. 在数字电路中，逻辑“1”通常表示低电平。

（）3. 时序逻辑电路的输出不仅取决于当前输入，还取决于历史输入。

（）4. 组合逻辑电路的输出只与当前的输入有关，与之前的输入无关。

（）5. 触发器可以用于实现数据的暂存和计数功能。

（）四、简答题1. 请简述数字电路与模拟电路的主要区别。

2. 描述一个简单的数字电路设计流程。

3. 解释什么是布尔代数，并给出一个使用布尔代数化简逻辑表达式的例子。

4. 阐述时钟信号在数字电路中的作用。

5. 讨论数字电路中噪声干扰的来源及其可能的影响。

五、综合题1. 设计一个简单的数字电路，该电路能够实现两个一位二进制数的加法。

画出电路图，并说明你的设计方案。

2. 假设你需要为一个小型电子设备编写一个数字电路测试程序，该程序能够检测并显示电路中各个逻辑门的输入输出状态。

数字电路考试试题一、选择题1. 数字电路中最基本的逻辑单元是：A. 触发器B. 计数器C. 逻辑门D. 译码器2. 二进制数1011对应的十进制数是：A. 11B. 13C. 14D. 153. 在数字电路中，以下哪种描述不属于组合逻辑的特性？A. 输出仅取决于当前输入B. 输出可以反馈到输入C. 无记忆功能D. 逻辑功能固定4. 一个4位二进制计数器的最大计数值是：A. 8B. 9C. 10D. 165. 下列哪个不是数字电路的优点？A. 高速度B. 低功耗C. 抗干扰能力强D. 灵活性高二、填空题1. 在数字电路中，逻辑“与”操作通常用符号________表示。

2. 二进制数1101转换为十六进制数是________。

3. 触发器是存储单元，它具有________的特性。

4. 在数字电路设计中，常用的状态图表示法主要包括________图和Karnaugh图。

5. 一个3线到8线译码器的输入端有________个输入引脚。

三、判断题1. 所有的数字电路都只能处理数字信号，不能处理模拟信号。

（对/错）2. 组合逻辑电路的输出状态可以由当前的输入状态唯一确定。

（对/错）3. 触发器可以用于存储信息，因此具有记忆功能。

（对/错）4. 在数字电路中，逻辑门的延迟时间不会影响电路的工作。

（对/错）5. 由于数字电路的抗干扰能力强，所以在设计时不需要考虑噪声的影响。

（对/错）四、简答题1. 请简述数字电路与模拟电路的主要区别。

2. 描述组合逻辑和时序逻辑的基本区别及各自的应用场景。

3. 解释什么是二进制数，并给出一个例子说明其在数字电路中的应用。

4. 阐述触发器在数字电路中的作用及其工作原理。

5. 描述如何使用状态图设计一个简单的数字系统。

五、综合题设计一个简单的数字时钟电路，该电路应具备以下功能：1. 能够以24小时制显示时间（小时和分钟）。

2. 具备设置闹钟的功能，用户可以设置一个特定的时间点。

3. 当到达设定的闹钟时间时，电路能够发出声音提示。

数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。

2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。

3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。

4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。

5. 一个3线到8线解码器可以产生__8__个输出。

1）“0”的补码只有一种形式。

（√）2）卡诺图中，两个相邻的最小项最少有一个变量互反。

（√）3）用或非门可以实现 3 种基本的逻辑运算。

（√）4）三极管饱和越深，关断时间越短。

（X）5）在数字电路中，逻辑功能同样的TTL 门和 CMOS 门芯片可以相互代替使用。

（X）6）多个三态门电路的输出可以直接并接，实现逻辑与。

（X）7）时钟触发器仅当有时钟脉冲作用时，输入信号才能对触发器的状态产生影响。

（√）8）采纳奇偶校验电路可以发现代码传递过程中的全部错误。

（X）9）时序图、状态变换图和状态变换表都可以用来描述同一个时序逻辑电路的逻辑功能，它们之间可以相互变换。

（√）10）一个存在无效状态的同步时序电路能否拥有自启动功能，取决于确立激励函数时对无效状态的办理。

（√）二．选择题（从以下各题的备选答案中选出 1 个或多个正确答案，将其填在括号中。

共 10 分）1．不可以将减法运算变换为加法运算。

（ A）A．原码B．反码C．补码2．小数“ 0”的反码可以写为。

（AD）A． 0.0 0B． 1.0 0C．0.1 1D．1.1 13.逻辑函数 F=A B 和 G=A⊙B 满足关系。

（ ABD）A．F=G B．F’＝ G C．F’＝ GD．F＝G 14．要使 JK 触发器在时钟脉冲作用下，实现输出Q n 1Q n，则输入端信号应为。

（B）A．J＝K ＝0B．J＝K ＝1 C．J＝1， K＝0D．J＝0，K ＝15．设计一个同步 10 进制计数器，需要触发器。

（B）A．3个B．4 个C．5 个D．10 个三．两逻辑函数 F1 ( AB AC D BCD)BC CD ABCD ，F2 AB D C D ，求二者的关系。

（10 分）解：两函数相等，∑（0， 3，4， 7， 11， 12）四．用与非门－与非门电路实现逻辑函数F A B B C 。

（10分）解： F BC AC AB AB BC AC （8分），图（2分）略五．已知： TTL 与非门的 I OL＝ 15mA ，I OH＝ 400μ A ，V OH＝，V OL；发光二极管正导游通电压 V D＝2V ，正向电流 I D＝ 5～ 10mA 。

数电考试题及答案一、选择题（每题1分，共10分）1. 数字电路中最基本的逻辑关系是（）。

A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点？（）A. 抗干扰能力强B. 功耗低C. 体积小D. 工作速度慢3. 一个二进制数1011转换为十进制数是（）。

A. 10B. 11C. 13D. 154. 在数字电路中，以下哪个不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 放大门5. 触发器的主要用途是（）。

A. 放大信号B. 存储信息C. 转换信号D. 滤波6. 一个完整的数字系统包括（）。

A. 逻辑电路B. 电源C. 输入设备D. 所有选项7. 以下哪个不是数字电路的分类？（）A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 存储电路8. 一个4位二进制计数器最多可以计数到（）。

A. 8B. 16C. 32D. 649. 以下哪个是数字电路的优点？（）A. 易受干扰B. 集成度高C. 功耗大D. 灵活性差10. 一个简单的数字钟至少需要多少个触发器？（）A. 1B. 2C. 4D. 6二、填空题（每空1分，共10分）1. 数字电路中，最基本的逻辑运算包括________、________和________。

2. 一个二进制数1101转换为十进制数是________。

3. 触发器的两个稳定状态是________和________。

4. 一个数字电路系统由________、________和________组成。

5. 一个4位二进制计数器的计数范围是________到________。

三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。

2. 解释什么是组合逻辑电路和时序逻辑电路。

3. 描述数字电路中的触发器是如何工作的。

4. 什么是数字电路的抗干扰能力？四、计算题（每题10分，共20分）1. 给定一个二进制数101101，转换为十进制数是多少？2. 如果一个数字钟使用4位二进制计数器，计算它的计数周期是多少秒？（假设时钟频率为1Hz）五、综合题（每题15分，共30分）1. 设计一个简单的数字电路，实现两个输入信号A和B的异或逻辑功能。

数字电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点：A. 抗干扰能力强B. 集成度高C. 功耗高D. 可靠性高3. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 悬空D. 随机状态4. 在数字电路设计中，以下哪个不是常用的逻辑门：A. NAND门B. NOR门C. XOR门D. AND-OR-NOT门5. 一个D触发器的初始状态为0，当输入D=1时，时钟信号上升沿触发后，Q端的输出状态为：A. 0B. 1C. 保持不变D. 翻转6. 在数字电路中，计数器的主要功能是：A. 放大信号B. 存储信息C. 计数和分频D. 逻辑判断7. 下列哪个不是触发器的类型：A. SR触发器B. JK触发器C. D触发器D. 三态触发器8. 在数字电路中，一个4位二进制计数器最多可以计数到：A. 4B. 8C. 16D. 329. 一个简单的数字钟电路至少需要多少个计数器：A. 1B. 2C. 3D. 410. 在数字电路中，以下哪个不是同步计数器的特点：A. 所有触发器的时钟信号同步B. 计数速度快C. 结构复杂D. 计数精度高答案：1-5 B A B B B；6-10 C D C B C二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪些是数字电路的优点：A. 集成度高B. 功耗低C. 抗干扰能力强D. 易于实现大规模集成E. 易于设计和测试3. 触发器的类型包括：A. SR触发器B. JK触发器C. D触发器D. T触发器E. 三态触发器4. 计数器的计数方式包括：A. 同步计数B. 异步计数C. 双向计数D. 递增计数E. 递减计数5. 以下哪些是数字电路设计中常用的优化方法：A. 逻辑简化B. 门电路优化C. 布局优化D. 时序优化E. 电源管理优化答案：1 ABCDE；2 ABCDE；3 ABCD；4 ABCE；5 ABCDE三、填空题（每空1分，共10分）1. 在数字电路中，最基本的逻辑关系包括______、______和非逻辑。

数字电路考研试题及答案一、选择题（每题2分，共10分）1. 在数字电路中，以下哪个选项不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D2. 一个触发器的输出Q在时钟脉冲的上升沿从0变为1时，输出Q的状态会如何变化？A. 保持不变B. 翻转C. 变为0D. 变为1答案：B3. 在数字电路设计中，以下哪个选项不是常用的编码方式？A. 二进制编码B. 格雷码C. BCD码D. 十进制编码答案：D4. 以下哪个选项不是数字电路中常用的存储元件？A. 触发器B. 寄存器C. 计数器D. 运算放大器答案：D5. 在数字电路中，同步电路与异步电路的主要区别是什么？A. 同步电路使用时钟信号，异步电路不使用B. 同步电路不使用时钟信号，异步电路使用C. 同步电路速度更快D. 异步电路速度更快答案：A二、填空题（每题2分，共10分）1. 一个4位二进制计数器可以表示的最大十进制数是______。

答案：152. 如果一个逻辑门的输入端悬空，其逻辑状态通常被视为______。

答案：高电平3. 在数字电路中，一个D触发器的D输入端表示数据输入，那么Q端表示______。

答案：数据输出4. 一个8位移位寄存器可以存储的二进制数的最大位数是______。

答案：85. 在数字电路中，一个简单的同步计数器的计数范围是从0计数到______。

答案：2^n - 1（其中n是计数器的位数）三、简答题（每题10分，共20分）1. 请简述数字电路与模拟电路的主要区别。

答案：数字电路主要处理离散的数字信号，具有确定的高低电平状态，而模拟电路处理连续变化的信号，信号值可以在一个范围内连续变化。

数字电路使用二进制编码，而模拟电路不需要编码。

数字电路抗干扰能力强，易于集成，而模拟电路则相反。

2. 解释什么是时序逻辑电路，并给出一个实际应用的例子。

答案：时序逻辑电路是一种数字电路，其输出不仅取决于当前的输入，还取决于电路的当前状态。

数字电子技术试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为高电平的条件是：A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有存储功能D. 电路结构简单答案：B3. 在数字电路中，一个D触发器的初始状态为Q=0，当输入D=1时，触发器的输出Q变为：A. 0B. 1C. 保持不变D. 无法确定答案：B4. 以下哪个不是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D5. 在数字电路中，一个JK触发器的J=0，K=1时，触发器的状态会发生：A. 保持不变B. 翻转C. 置0D. 置1答案：B6. 下列哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码C. 十进制编码D. 奇偶校验码答案：C7. 在数字电路中，一个计数器的计数范围是2^n，那么该计数器的位数是：A. nB. n-1C. n+1D. 2n答案：A8. 一个4位的二进制计数器，从0000开始计数，当计数到1111时，下一个状态是：A. 0000B. 1000C. 0001答案：A9. 在数字电路中，一个移位寄存器的移位方向是：A. 左移B. 右移C. 双向移位D. 随机移位答案：C10. 以下哪个不是数字电路中的触发器类型？A. SR触发器B. JK触发器C. D触发器D. 与非门答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3输入的或门，当输入为100时，输出为________。

答案：12. 如果一个触发器的Q输出为0，那么它的非Q输出为________。

答案：13. 在数字电路中，一个T触发器的T输入为1时，触发器的状态会________。

答案：翻转4. 在数字电路中，一个同步计数器的计数速度比异步计数器的计数速度________。

Made by 遇见 第一套一．选择题（18分）1．以下式子中不正确的是（ ） a ．1•A ＝A b ．A ＋A=A c ．B A B A +=+ d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是（ ）a ．Y ＝Ab ．Y ＝Bc ．Y ＝A ＋Bd ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为（ ） a ．－3mA b ．＋5mA c ．－1mA d ．－7mA4．下列说法不正确的是（ ） a ．集电极开路的门称为OC 门b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c ．OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输 5．以下错误的是（ ）a ．数字比较器可以比较数字大小b ．实现两个一位二进制数相加的电路叫全加器c ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d ．编码器可分为普通全加器和优先编码器 6．下列描述不正确的是（ ）a ．触发器具有两种状态，当Q=1时触发器处于1态b ．时序电路必然存在状态循环c ．异步时序电路的响应速度要比同步时序电路的响应速度慢d ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象 7．电路如下图（图中为下降沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“011”，请问时钟作用下，触发器下一状态为（ ）a ．“110”b ．“100”c ．“010”d ．“000”8、下列描述不正确的是（ ）a ．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。

b ．寄存器只能存储小量数据，存储器可存储大量数据。

c ．主从JK 触发器主触发器具有一次翻转性d ．上面描述至少有一个不正确 9．下列描述不正确的是（ ）a ．EEPROM 具有数据长期保存的功能且比EPROM 使用方便b ．集成二—十进制计数器和集成二进制计数器均可方便扩展。
