高考物理新电磁学知识点之电磁感应知识点总复习含答案解析(1)

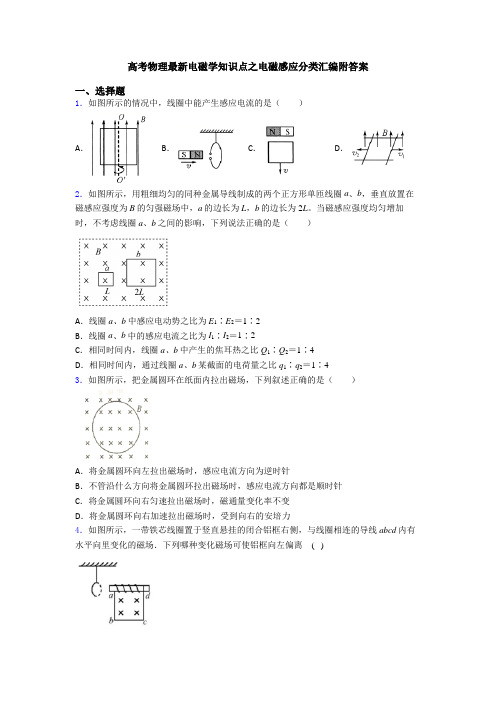

高考物理最新电磁学知识点之电磁感应分类汇编附答案一、选择题1．如图所示的情况中，线圈中能产生感应电流的是（）A．B．C．D．2．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a、b，垂直放置在磁感应强度为B的匀强磁场中，a的边长为L，b的边长为2L。

当磁感应强度均匀增加时，不考虑线圈a、b之间的影响，下列说法正确的是（）A．线圈a、b中感应电动势之比为E1∶E2＝1∶2B．线圈a、b中的感应电流之比为I1∶I2＝1∶2C．相同时间内，线圈a、b中产生的焦耳热之比Q1∶Q2＝1∶4D．相同时间内，通过线圈a、b某截面的电荷量之比q1∶q2＝1∶43．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（）A．将金属圆环向左拉出磁场时，感应电流方向为逆时针B．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力4．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．5．如图所示，铁芯P上绕着两个线圈A和B， B与水平光滑导轨相连，导体棒放在水平导轨上。

A中通入电流i（俯视线圈A，顺时针电流为正），观察到导体棒向右加速运动，则A中通入的电流可能是（）A．B．C．D．6．如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R．金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是（）A．ab中的感应电流方向由b到aB．ab中的感应电流逐渐减小C．ab所受的安培力保持不变D．ab所受的静摩擦力逐渐减小7．如图所示，一个圆形线圈的匝数为N，半径为a，线圈平面与匀强磁场垂直，且一半处在磁场中。

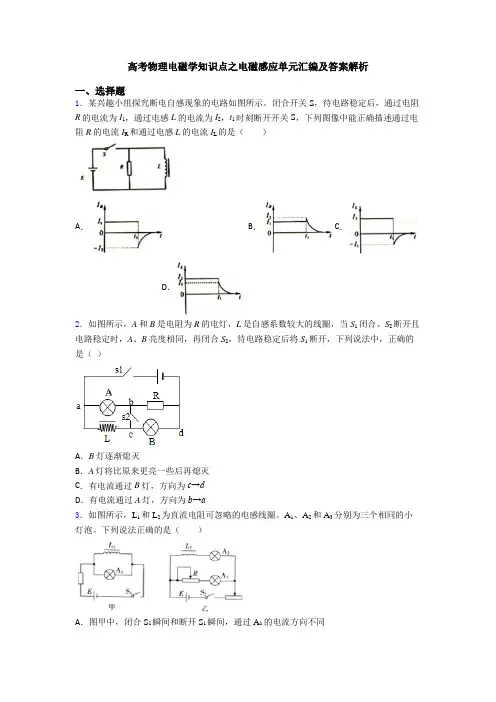

高考物理电磁学知识点之电磁感应单元汇编及答案解析一、选择题1．某兴趣小组探究断电自感现象的电路如图所示。

闭合开关S，待电路稳定后，通过电阻R的电流为I1，通过电感L的电流为I2，t1时刻断开开关S，下列图像中能正确描述通过电阻R的电流I R和通过电感L的电流I L的是（）A．B．C．D．2．如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中，正确的是（）A．B灯逐渐熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a3．如图所示，L1和L2为直流电阻可忽略的电感线圈。

A1、A2和A3分别为三个相同的小灯泡。

下列说法正确的是（）A．图甲中，闭合S1瞬间和断开S1瞬间，通过A1的电流方向不同B．图甲中，闭合S1，随着电路稳定后，A1会再次亮起C．图乙中，断开S2瞬间，灯A3立刻熄灭D．图乙中，断开S2瞬间，灯A2立刻熄灭4．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯5．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下6．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。

高考物理电磁学知识点之电磁感应图文答案一、选择题1．下图为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在1t 到2t 时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由1B 均匀增加到2B ，则该段时间线圈两端a 和b 之间的电势差a b ϕϕ-A ．恒为2121()nS B B t t -- B ．从0均匀变化到2121()nS B B t t --C ．恒为2121()nS B B t t ---D ．从0均匀变化到2121()nS B B t t --- 2．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m 、总电阻为0.005Ω的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图甲所示。

已知导线框向右做匀速直线运动，cd 边于t =0时刻进入磁场。

导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda 为正方向）。

下列说法正确的是（ ）A ．磁感应强度的方向垂直纸面向内B ．磁感应强度的大小为0.5TC ．导线框运动速度的大小为0.05m/sD ．在t =0.4s 至t =0.6s 这段时间内，导线框所受的安培力大小为0.04N3．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（ ）A ．将金属圆环向左拉出磁场时，感应电流方向为逆时针B ．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C ．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力4．如图所示，铁芯P上绕着两个线圈A和B， B与水平光滑导轨相连，导体棒放在水平导轨上。

A中通入电流i（俯视线圈A，顺时针电流为正），观察到导体棒向右加速运动，则A中通入的电流可能是（）A．B．C．D．5．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。

下面说法正确的是（）A．闭合开关S瞬间，A、B灯同时亮，且达到正常B．闭合开关S瞬间，A灯比B灯先亮，最后一样亮C．断开开关S瞬间，P点电势比Q点电势低D．断开开关S瞬间，通过A灯的电流方向向左6．如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B随时间t的变化规律如图乙所示．用I表示线圈中的感应电流，取顺时针方向的电流为正．则下图中的I-t图像正确的是 ( )A ．B ．C ．D ．7．如图所示，将直径为d ，电阻为R 的闭合金属环从匀强磁场B 中拉出，这一过程中通过金属环某一截面的电荷量为（ ）A ．24B d R π B ．2Bd R π C ．2Bd R D ．2Bd Rπ 8．磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v 0刷卡时，在线圈中产生感应电动势，其E －t 关系如图所示．如果只将刷卡速度改为02v ，线圈中的E －t 关系图可能是( )A．B．C．D．9．如图所示，一闭合直角三角形线框abc以速度v匀速向右穿过匀强磁场区域，磁场宽度大于ac边的长度．从bc边进入磁场区，到a点离开磁场区的过程中，线框内感应电流的情况（以逆时针方向为电流的正方向）是下图中的（）A．B．C．D．10．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N，S是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（）A．自行车匀速行驶时线圈中产生的是直流电B ．小灯泡亮度与自行车的行驶速度无关C ．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D ．线圈匝数越多，穿过线圈的磁通量的变化率越大11．如图所示，矩形线圈abcd 在匀强磁场中可以分别绕垂直于磁场方向的轴P 1和P 2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时( )A ．线圈绕P 1转动时的电流等于绕P 2转动时的电流B ．线圈绕P 1转动时的电动势小于绕P 2转动时的电动势C ．线圈绕P 1和P 2转动时电流的方向相同，都是a →b →c →dD ．线圈绕P 1转动时dc 边受到的安培力大于绕P 2转动时dc 边受到的安培力12．两块水平放置的金属板间的距离为d ，用导线与一个n 匝线圈相连，线圈电阻为r ，线圈中有竖直方向的磁场，电阻R 与金属板连接，如图所示，两板间有一个质量为m 、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是A ．磁感应强度B 竖直向上且正增强，tφ∆＝dmg nq B ．磁感应强度B 竖直向下且正增强，t φ∆＝dmg nq C ．磁感应强度B 竖直向上且正减弱，t φ∆＝()dmg R r nqR + D ．磁感应强度B 竖直向下且正减弱，tφ∆＝()dmgr R r nqR + 13．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a ，下列各种情况中铜环a 中没有感应电流的是（ ）A．将电键突然断开的瞬间B．线圈中通以恒定的电流C．通电时，使滑动变阻器的滑片P做加速移动D．通电时，使滑动变阻器的滑片P做匀速移动14．如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶115．如图甲所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的匀强磁场，螺线管正下方水平桌面上有一导体圆环。

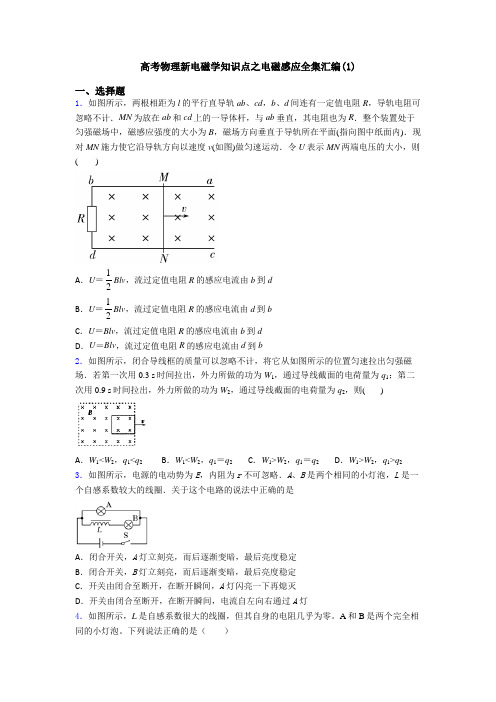

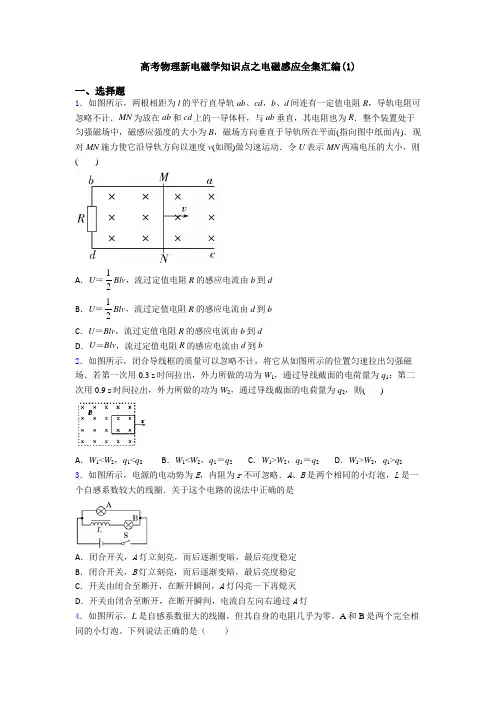

高考物理新电磁学知识点之电磁感应全集汇编(1)一、选择题1．如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一定值电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN施力使它沿导轨方向以速度v(如图)做匀速运动．令U表示MN两端电压的大小，则()A．U＝12Blv，流过定值电阻R的感应电流由b到dB．U＝12Blv，流过定值电阻R的感应电流由d到bC．U＝Blv，流过定值电阻R的感应电流由b到dD．U＝Blv，流过定值电阻R的感应电流由d到b2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s时间拉出，外力所做的功为W1，通过导线截面的电荷量为q1；第二次用0.9 s时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2，则( )A．W1<W2，q1<q2B．W1<W2，q1＝q2C．W1>W2，q1＝q2D．W1>W2，q1>q2 3．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯4．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A ．接通开关S 瞬间，A 灯先亮，B 灯不亮B ．接通开关S 后，B 灯慢慢变亮C ．开关闭合稳定后，突然断开开关瞬间，A 灯立即熄灭、B 灯闪亮一下D ．开关闭合稳定后，突然断开开关瞬间，A 灯、B 灯都闪亮一下5．如图所示，abcd 是边长为L ，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v 沿x 轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B ，方向垂直纸面向里。

高考物理电磁学知识点之磁场基础测试题含解析(1)一、选择题1．如图所示为质谱仪的原理图，一束粒子流由左端平行于P 1、P 2射入，粒子沿直线通过速度选择器，已知速度选择器的电场强度为E ，磁感应强度为B 1.粒子由狭缝S 0进入匀强磁场B 2后分为三束，它们的轨道半径关系为132r r r =<，不计重力及粒子间的相互作用力，则下列说法中正确的是（ ）A ．P 1极板带负电B ．能通过狭缝S 0的带电粒子的速率等于1B EC ．三束粒子在磁场B 2中运动的时间相等D ．粒子1的比荷11q m 大于粒子2的比荷22q m 2．为了降低潜艇噪音可用电磁推进器替代螺旋桨。

如图为直线通道推进器示意图。

推进器前后表面导电，上下表面绝缘，规格为：a ×b ×c =0.5m×0.4m×0.3m 。

空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B =10.0T ，方向竖直向下，若在推进器前后方向通以电流I =1.0×103A ，方向如图。

则下列判断正确的是（ ）A ．推进器对潜艇提供向左的驱动力，大小为4.0×103NB ．推进器对潜艇提供向右的驱动力，大小为5.0×103NC ．超导励磁线圈中的电流方向为PQNMP 方向D ．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能3．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。

通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l4．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长5．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。

高考物理最新电磁学知识点之电磁感应技巧及练习题附答案一、选择题1．无线充电技术已经被应用于多个领域，其充电线圈内磁场与轴线平行，如图甲所示；磁感应强度随时间按正弦规律变化，如图乙所示。

则（ ）A ．2T t =时，线圈产生的电动势最大B ．2T t =时，线圈内的磁通量最大 C ．0~4T 过程中，线圈产生的电动势增大 D ．3~4T T 过程中，线圈内的磁通量增大 2．如图所示，MN 和PQ 为竖直方向的两平行长直金属导轨，间距l 为0.4m ，电阻不计。

导轨所在平面与磁感应强度B 为0.5T 的匀强磁场垂直。

质量m 为6.0×10-3kg 电阻为1Ω的金属杆ab 始终垂直于导轨，并与其保持光滑接触。

导轨两端分别接有滑动变阻器R 2和阻值为3.0Ω的电阻R 1。

当杆ab 达到稳定状态时以速率v 匀速下滑，整个电路消耗的电功率P 为0.27W 。

则（ ）A ．ab 稳定状态时的速率v =0.4m/sB ．ab 稳定状态时的速率v =0.6m/sC ．滑动变阻器接入电路部分的阻值R 2=4.0ΩD ．滑动变阻器接入电路部分的阻值R 2=6.0Ω3．两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。

边长为0.1m 、总电阻为0.005Ω的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图甲所示。

已知导线框向右做匀速直线运动，cd 边于t =0时刻进入磁场。

导线框中感应电动势随时间变化的图线如图乙所示（规定感应电流的方向abcda 为正方向）。

下列说法正确的是（ ）A ．磁感应强度的方向垂直纸面向内B ．磁感应强度的大小为0.5TC ．导线框运动速度的大小为0.05m/sD ．在t =0.4s 至t =0.6s 这段时间内，导线框所受的安培力大小为0.04N4．如图所示两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

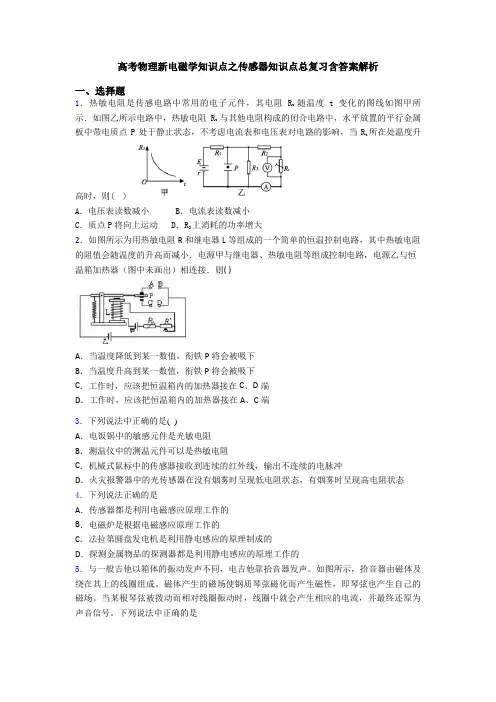

高考物理新电磁学知识点之传感器知识点总复习含答案解析一、选择题1．热敏电阻是传感电路中常用的电子元件，其电阻R t随温度t变化的图线如图甲所示．如图乙所示电路中，热敏电阻R t与其他电阻构成的闭合电路中，水平放置的平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当R t所在处温度升高时，则( )A．电压表读数减小 B．电流表读数减小C．质点P将向上运动 D．R3上消耗的功率增大2．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端3．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态4．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的5．与一般吉他以箱体的振动发声不同，电吉他靠拾音器发声。

如图所示，拾音器由磁体及绕在其上的线圈组成。

磁体产生的磁场使钢质琴弦磁化而产生磁性，即琴弦也产生自己的磁场。

当某根琴弦被拨动而相对线圈振动时，线圈中就会产生相应的电流，并最终还原为声音信号。

下列说法中正确的是A ．若磁体失去磁性，电吉他仍能正常工作B ．换用尼龙材质的琴弦，电吉他仍能正常工作C ．琴弦振动的过程中，线圈中电流的方向不会发生变化D ．拾音器的作用是利用电磁感应把琴弦的振动转化成电信号6．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。

高考物理最新电磁学知识点之静电场知识点总复习含答案(1)一、选择题1．板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为1U ，板间场强为1E 现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差2U ，板间场强为2E ，下列说法正确的是A ．2121,U U E E ==B ．21212,4U U E E ==C ．2121,2U U E E ==D ．21212,2U UE E ==2．如图所示，足够长的两平行金属板正对竖直放置，它们通过导线与电源E 、定值电阻R 、开关S 相连。

闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上。

下列说法中正确的是（ ）A ．液滴在两板间运动的轨迹是一条抛物线B ．电源电动势越大，液滴在板间运动的加速度越大C ．电源电动势越大，液滴在板间运动的时间越长D ．定值电阻的阻值越大，液滴在板间运动的时间越长3．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb4．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb5．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．在某电场中，把电荷量为2×10-9C 的负点电荷从A 点移到B 点，克服静电力做功4×10-8J ，以下说法中正确的是（ ）A ．电荷在B 点具有的电势能是4×10-8J B ．点电势是20VC ．电荷的电势能增加了4×10-8J D ．电荷的电势能减少了4×10-8J8．a、b、c、d分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q固定在a、b、c三个顶点上，将一个电量为＋q的点电荷依次放在菱形中心点O点和另一个顶点d点处，两点相比：（）A．+q在d点所受的电场力较大B．+q在d点所具有的电势能较大C．d点的电势低于O点的电势D．d点的电场强度大于O点的电场强度9．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

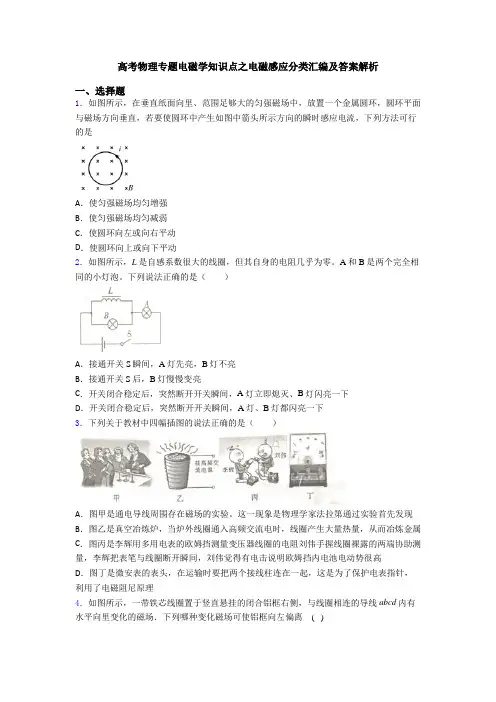

高考物理专题电磁学知识点之电磁感应分类汇编及答案解析一、选择题1．如图所示，在垂直纸面向里、范围足够大的匀强磁场中，放置一个金属圆环，圆环平面与磁场方向垂直，若要使圆环中产生如图中箭头所示方向的瞬时感应电流，下列方法可行的是A．使匀强磁场均匀增强B．使匀强磁场均匀减弱C．使圆环向左或向右平动D．使圆环向上或向下平动2．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为零。

A和B是两个完全相同的小灯泡。

下列说法正确的是（）A．接通开关S瞬间，A灯先亮，B灯不亮B．接通开关S后，B灯慢慢变亮C．开关闭合稳定后，突然断开开关瞬间，A灯立即熄灭、B灯闪亮一下D．开关闭合稳定后，突然断开开关瞬间，A灯、B灯都闪亮一下3．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理4．如图所示，一带铁芯线圈置于竖直悬挂的闭合铝框右侧，与线圈相连的导线abcd内有水平向里变化的磁场．下列哪种变化磁场可使铝框向左偏离 ( )A．B．C．D．5．如图所示，用粗细均匀的铜导线制成半径为r、电阻为4R的圆环，PQ为圆环的直径，在PQ的左右两侧均存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B，但方向相反，一根长为2r、电阻为R的金属棒MN绕着圆心O以角速度ω顺时针匀速转动，金属棒与圆环紧密接触。

下列说法正确的是（）A．金属棒MN两端的电压大小为2B rωB．金属棒MN中的电流大小为2 2B r R ωC．图示位置金属棒中电流方向为从N到MD．金属棒MN转动一周的过程中，其电流方向不变6．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。
