卸料平台限载标示牌

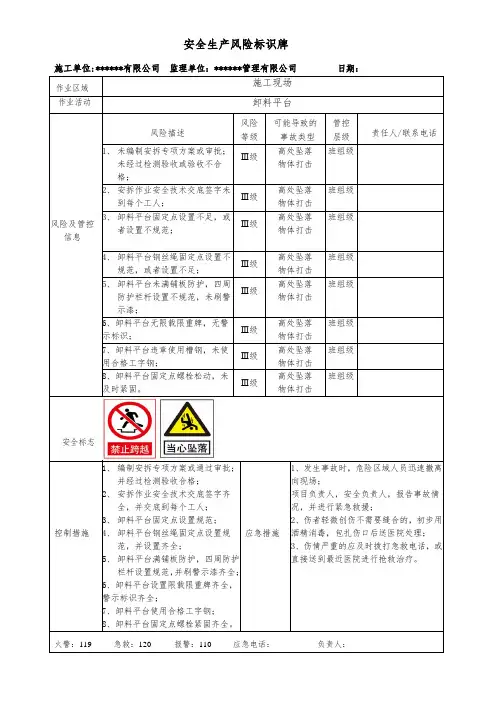

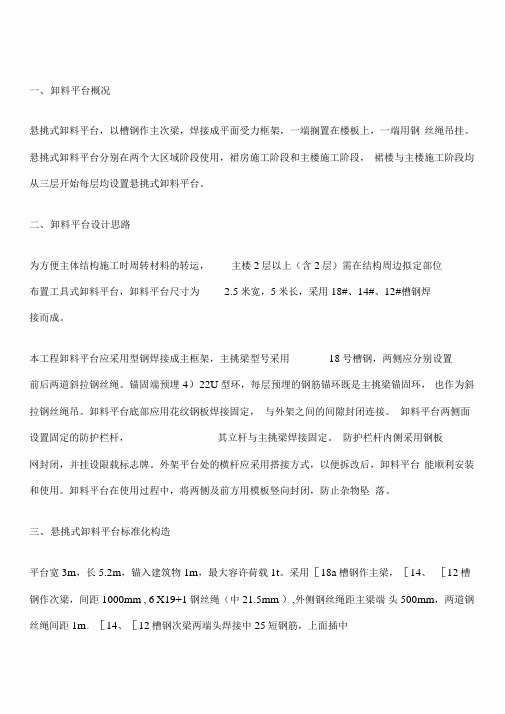

一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。

悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。

二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为 2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。

本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。

锚固端预埋巾22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。

卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。

卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。

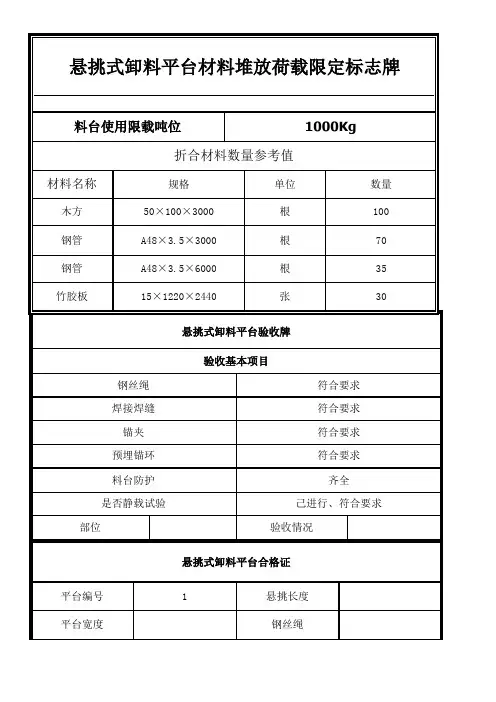

防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。

外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。

卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。

三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。

采用［18a槽钢作主梁，［14、［12槽钢作次梁，间距1000mm , 6 X19+1钢丝绳（①21.5mm ），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。

［14、［12槽钢次梁两端头焊接①25短钢筋，上面插①48 X 3.5钢管作防护栏杆。

防护栏杆高1.2m ，栏杆内侧挂密目安全网一道，下口设180mm 高挡脚板。

楼板内预埋 ①22钢筋锚环，固定［18a 槽钢主梁。

四、悬挑式卸料平台标准做法图悬挑式卸料平台平面示意图悬挑式卸料平台侧立面示意图严丿T14#槽钢12#槽钢3鉅・6 3花纹钢呻槽昶空* I1 ■I _* I :! :: * * —*T * «o o g CX JJQOOp 1200 /2200jOO^OO^OOO^/3000icp22M^ I2jin iK 對8922测蛛悅U型环预埋示意图效果图此处为脚手架空档.使用时应张挂安全平网.并于平网上部铺设专用防滑脚手板，随楼层周转使□ 用口五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。

一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。

悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。

二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为 2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。

本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。

锚固端预埋4）22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。

卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。

卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。

防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。

外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。

卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。

三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。

采用［18a槽钢作主梁，［14、［12槽钢作次梁，间距1000mm , 6 X19+1钢丝绳（中21.5mm ）,外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。

［14、［12槽钢次梁两端头焊接中25短钢筋，上面插中悬挑式卸料平台标准做法图 12#槽钢 S3花纹钢板&槽 焊接 2200 3000悬挑式卸料平台平面下意图 悬挑式卸料平台侧立面示意图[18a 槽钢主梁。

高挡脚板。

楼板内预埋 中22钢筋锚环 48 X3.5钢管作防护栏杆。

防护栏杆高1.2m ，栏杆内侧挂密目安全网一道，下口设180mm ■ , ¥ 11 4 ? ! i \ 1000 『1200 JOOQJOO O J 000, 048机 I v i 14|M L. ^\|LJ ____ I AU型环预埋示意图效果图此处为脚手架空档，使用时成张挂安全平网，并于平网上部铺设专用防滑脚手板，随楼层周转使口用口五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
