微波超视距雷达原理一、引言微波超视距雷达是一种广泛应用于军事和民用领域的雷达系统，它利用微波信号进行目标探测和跟踪。
本文将介绍微波超视距雷达的原理和工作过程。
二、微波超视距雷达的原理微波超视距雷达是一种利用微波信号进行目标探测和跟踪的雷达系统。
其原理基于微波信号的传播特性和目标散射信号的特征。
1. 微波信号的传播特性微波信号具有较高的频率和较短的波长，能够在大气中传播较远的距离。
微波信号的传播损耗较小，能够穿透一定厚度的云层和大气层，适合用于远距离目标探测。
2. 目标散射信号的特征目标散射信号是目标表面反射回来的微波信号。
目标散射信号的强度和目标的形状、大小、材料特性等因素有关。
微波超视距雷达通过接收和分析目标散射信号，可以获取目标的位置、速度、距离等信息。
三、微波超视距雷达的工作过程微波超视距雷达的工作过程可以分为发射、接收和信号处理三个步骤。
1. 发射微波超视距雷达通过发射天线向目标发送微波信号。
发射天线通常会采用定向天线，以集中发射信号的能量，增加信号的强度和距离。
2. 接收微波超视距雷达通过接收天线接收目标散射回来的微波信号。
接收天线通常会采用定向天线，以增强对目标散射信号的接收能力。
3. 信号处理微波超视距雷达通过对接收到的目标散射信号进行分析和处理，提取目标的特征信息。
信号处理的方法包括滤波、放大、频谱分析等。
四、微波超视距雷达的应用微波超视距雷达广泛应用于军事和民用领域，具有以下几个方面的应用：1. 军事侦察微波超视距雷达可以用于军事侦察，实时监测敌方目标的位置、速度和距离等信息。
通过微波超视距雷达的应用，可以提供军事指挥部门的战场态势判断，为军事行动提供依据。
2. 空中交通管理微波超视距雷达可以用于空中交通管理，实时监测飞机的位置和速度等信息。
通过微波超视距雷达的应用，可以提供飞行控制中心的空中交通监控，确保飞机的安全飞行。
3. 气象预警微波超视距雷达可以用于气象预警，实时监测天气变化和气象灾害等情况。
微波光子雷达原理微波光子雷达是一种利用微波和光子技术相结合的雷达系统。
它通过将微波信号转换为光子信号来实现高分辨率的目标探测和成像。
微波光子雷达原理的核心是光子技术的应用，通过光子技术将微波信号转换为光信号，然后利用光信号进行雷达目标探测和成像。
微波光子雷达的原理是基于微波和光子之间的相互转换。
微波信号是一种电磁波，具有较低的频率和较长的波长。
而光信号是一种电磁波，具有较高的频率和较短的波长。
微波光子雷达将微波信号转换为光信号，可以克服传统雷达系统的分辨率限制，提高雷达系统的分辨率和探测能力。
微波光子雷达的原理主要包括微波信号的光电转换和光信号的调制与传输两个过程。
首先，微波信号通过光电转换器将微波信号转换为光信号。
光电转换器通常由光纤和光电探测器组成，通过将微波信号通过光纤传输到光电探测器，将微波信号转换为光信号。
光纤具有低损耗和宽带特性，可以有效地传输微波信号。
接下来，光信号经过调制与传输过程。
调制是将光信号与参考光进行干涉，通过改变光信号的相位和幅度来实现对目标的探测和成像。
调制过程通常利用光学器件，如光纤光栅、光调制器等来实现。
光信号经过调制后，可以传输到目标上，并通过光电探测器接收到目标反射回来的光信号。
微波光子雷达的原理使得雷达系统具有更高的分辨率和探测能力。
传统雷达系统受限于微波信号的频率和波长，分辨率有限，难以实现高分辨率的目标探测和成像。
而微波光子雷达通过将微波信号转换为光信号，可以利用光信号的高频率和短波长来实现高分辨率的目标探测和成像。
微波光子雷达的应用广泛。
在军事领域，微波光子雷达可以用于目标侦测、目标识别和目标跟踪等任务。
在民用领域，微波光子雷达可以应用于遥感监测、气象预测、环境监测等领域。
微波光子雷达的高分辨率和高探测能力，使其成为目标探测和成像的重要工具。
微波光子雷达原理的核心是光子技术的应用，通过将微波信号转换为光信号来实现高分辨率的目标探测和成像。
微波光子雷达的原理使得雷达系统具有更高的分辨率和探测能力，广泛应用于军事和民用领域。
雷达的工作原理简述及应用简介雷达（Radar）是一种利用电磁波进行探测和测距的无线电设备。
它通过发射无线电波并接收其反射信号来探测、跟踪和识别目标。
雷达技术广泛应用于航空航天、军事、气象、海洋、地质勘探等领域。
本文将简要介绍雷达的工作原理及其应用。
工作原理雷达的工作原理可以概括为以下几个步骤：1.发射：雷达首先发射一束无线电波（通常是微波），这个无线电波称为“脉冲”。
脉冲一般由雷达发射器产生并通过天线发射出去。
2.接收：当脉冲遇到目标物时，它会被目标物表面反射，并返回到雷达的接收器。
3.处理：雷达接收器会对接收到的信号进行处理，通过测量信号的时间延迟和频率变化等信息，确定目标物的距离、速度和方向。
4.显示：最后，雷达系统将处理后的数据显示在显示屏上，提供给操作人员做进一步的分析和决策。
雷达的应用军事应用雷达技术在军事领域有着广泛的应用。
它可以用于敌我识别、目标追踪、导航和导弹防御等方面。
以下是雷达在军事应用中的几个常见的应用领域：•空中监视：雷达可以通过监视空中目标来提供空中情报，从而实现空中监视和控制。
这对于防空系统以及军事航空活动非常重要。
•海上监视：雷达可以用于监测海上目标，包括敌方舰艇、潜艇和航空器等。
通过监视海上目标，雷达可以帮助军方实现海上安全和边界防御。
•地面监视：雷达可以监视地面目标，包括敌方部队和车辆等。
通过对地面目标的有效监视，雷达可以提供战场态势和战场感知。
气象应用气象雷达是一种非常重要的天气监测设备，它可以探测到大气中的降水、风暴和其他天气情况。
以下是雷达在气象应用中的几个常见的应用领域：•降水监测：雷达可以检测到大气中的降水情况，包括雨水、雪和冰雹等。
通过对降水的监测，气象雷达可以帮助气象部门及时预警和预测降水情况，提供准确的降水信息。
•风暴监测：雷达可以探测到风暴的形成和演变，包括雷暴、龙卷风和风暴前沿等。
通过对风暴的监测，气象雷达可以提供风暴的路径和强度信息，有助于预警和预测。

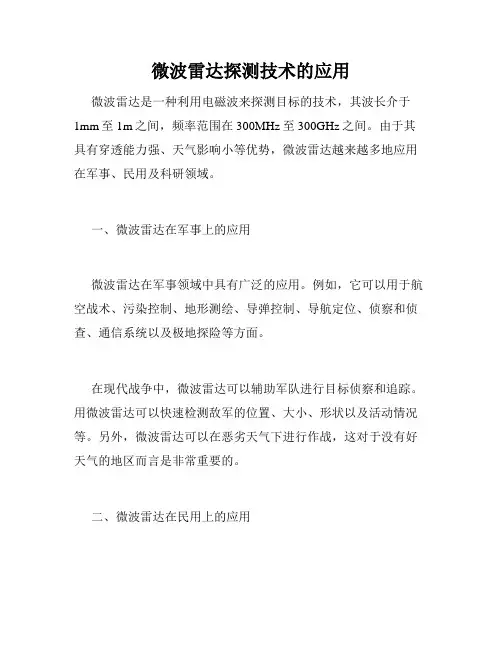

微波雷达探测技术的应用微波雷达是一种利用电磁波来探测目标的技术，其波长介于1mm至1m之间，频率范围在300MHz至300GHz之间。
由于其具有穿透能力强、天气影响小等优势，微波雷达越来越多地应用在军事、民用及科研领域。
一、微波雷达在军事上的应用微波雷达在军事领域中具有广泛的应用。
例如，它可以用于航空战术、污染控制、地形测绘、导弹控制、导航定位、侦察和侦查、通信系统以及极地探险等方面。
在现代战争中，微波雷达可以辅助军队进行目标侦察和追踪。
用微波雷达可以快速检测敌军的位置、大小、形状以及活动情况等。
另外，微波雷达可以在恶劣天气下进行作战，这对于没有好天气的地区而言是非常重要的。
二、微波雷达在民用上的应用微波雷达在民用领域中的应用也越来越广泛。
例如，在交通中，微波雷达可以辅助交通警察检查交通违规和监测交通流量；在船舶中，微波雷达可以帮助船员检测船舶周围的其他船只和障碍物，确保行驶安全；而在建筑工程方面，微波雷达可以帮助工程人员检测楼层混凝土钢筋的质量、探测地下管道等。
另外，微波雷达还有许多应用，如在气象中，微波雷达可以辅助气象专家进行天气预测；在能源领域，微波雷达可以辅助石油、煤等自然资源的勘探；在医学领域，微波雷达可以帮助医生进行癌症诊断等。
三、微波雷达的结构和工作原理微波雷达通常由发射器、接收器、信号处理器和天线等组成。
当微波雷达工作时，它会发射一定频率的微波信号，并将信号发射到周围的环境中。
当信号遇到与自身性质不同的物体时，就会发生反射，反射信号再通过天线接收回来，最后信号处理器会将接收到的信息转化为目标物体的位置、大小和形状等信息。
四、微波雷达在未来的发展趋势随着人工智能和互联网技术的发展，微波雷达技术也在不断的发展和创新。
在未来，微波雷达技术将越来越精细和智能，例如，一些微波雷达将集成图像处理能力和物理运算能力，从而实现更加准确的测量和目标定位。
另外，在未来，微波雷达的应用范围也将不断扩大，例如，在智能城市建设中，微波雷达将发挥重要作用，可以帮助城市规划者进行城市设计和监测城市规划效果。
微波雷达原理在现代雷达技术中，微波雷达被广泛使用，可应用于军事、民用和科学研究领域。
微波雷达利用微波的电磁波来探测和测量远程目标。
本文将对微波雷达的原理、系统组成和应用进行详细介绍。
1. 微波雷达的原理微波雷达利用微波的电磁波探测目标，其原理基础是雷达测量远程目标的常规原理，即利用回波信号分析目标的距离、速度和方向。
微波雷达与常规雷达最大的区别是使用的电磁波频率不同。
微波雷达使用高频电磁波，通常在30GHz到300GHz之间，这些波的波长非常短，通常在1mm到10mm之间，因此微波雷达可以实现更高的分辨率和精度。
微波雷达的基本原理可以概述如下：1.1 信号发射微波雷达是通过天线将微波信号发射到远处，这些信号穿过大气并与目标相遇。
微波雷达中的发射器被用来产生高频电磁信号，并经过调制和扩展等处理。
这些信号被转换成微波信号，并由天线传输出去。
1.2 信号反射微波雷达的信号通过目标表面反射并返回到雷达，这个过程叫做回波。
回波信号的大小和形状取决于目标的大小、形状和材质，以及雷达的位置和角度。
回波信号中所包含的信息可以被用来测量目标的位置、速度、尺寸和形状等。
1.3 信号接收回波信号会通过雷达中的接收器接收。
雷达接收器将回波信号转换成电信号，并通过信号处理分析目标位置和速度等信息。
1.4 信号处理接收到的信号需要进行信号处理才能得到关于目标的信息。
信号处理的方法可以分为模板匹配方法、峰值检测方法和自适应滤波等多种方法。
模板匹配方法是根据目标的特定形状，设定一个理论信号模板，对回波信号进行匹配，以此确定目标的位置和形状。
峰值检测方法则是在回波信号中寻找峰值，以此确定目标的位置和速度。
自适应滤波方法则是利用雷达接收的多个振荡器产生的信号，用FFT快速傅里叶变换分析目标的特征谱线，以此识别目标。
2. 微波雷达的系统组成微波雷达由三个主要组成部分构成，分别是发射器、天线和接收器。
2.1 发射器微波雷达的发射器用于产生高频电磁信号，并经过调制和扩展等处理。

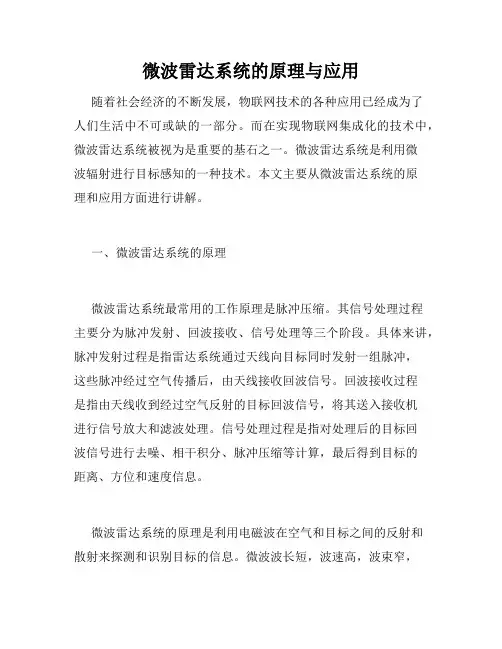

微波雷达系统的原理与应用随着社会经济的不断发展，物联网技术的各种应用已经成为了人们生活中不可或缺的一部分。
而在实现物联网集成化的技术中，微波雷达系统被视为是重要的基石之一。
微波雷达系统是利用微波辐射进行目标感知的一种技术。
本文主要从微波雷达系统的原理和应用方面进行讲解。
一、微波雷达系统的原理微波雷达系统最常用的工作原理是脉冲压缩。
其信号处理过程主要分为脉冲发射、回波接收、信号处理等三个阶段。
具体来讲，脉冲发射过程是指雷达系统通过天线向目标同时发射一组脉冲，这些脉冲经过空气传播后，由天线接收回波信号。
回波接收过程是指由天线收到经过空气反射的目标回波信号，将其送入接收机进行信号放大和滤波处理。
信号处理过程是指对处理后的目标回波信号进行去噪、相干积分、脉冲压缩等计算，最后得到目标的距离、方位和速度信息。
微波雷达系统的原理是利用电磁波在空气和目标之间的反射和散射来探测和识别目标的信息。
微波波长短，波速高，波束窄，可对小物体具有很强的穿透力和目标分辨能力。
微波脉冲雷达系统最重要的作用是实现定位、测距、速度测量等功能。
二、微波雷达系统的应用1. 智能交通微波雷达系统可应用在智能交通领域。
智能交通系统利用微波雷达系统可以实现车流监控、交通流量统计、智能信号灯控制等功能，减少事故和拥堵情况的发生。
微波雷达系统的应用能够提高交通安全性，保障人民的出行安全和交通效率。
2. 安防领域微波雷达系统还可以被应用在安全领域。
通过微波雷达系统可以实现人员和车辆的监测，特别是在夜间等低能见度情况下，可自动识别目标位置，并报警发现异常情况，保障安全。
3. 太空探测当航天器在空间飞行时，为了避免与天体撞击或者受到撞击可能带来的危险和损失，微波雷达系统被广泛用于太空探测领域，可以帮助科学家们发现更多的星体、行星、卫星，同时也能更准确地定位太空垃圾，减少航天器被撞击的风险。
4. 环境监测微波雷达系统也可以被应用于环境监测领域。
通过微波雷达系统对天气、自然灾害等情况进行监测，可以帮助国家在灾害发生前做出及时决策，保障人民生命财产安全。
微波雷达感应器原理
微波雷达感应器是一种利用微波信号进行目标检测和测距的装置。
它的工作原理是发送一定频率的微波信号，并通过接收反射回来的信号来判断目标的位置和距离。
微波雷达感应器主要由发射器、接收器、天线和信号处理模块组成。
发射器通过高频电路产生微波信号，并通过天线发射出去。
当微波信号遇到障碍物时，一部分信号会被反射回来，经由天线接收到接收器中。
接收器将接收到的微波信号放大并转换成电信号，然后传送到信号处理模块。
信号处理模块对接收到的信号进行解调、滤波、放大、数字化等处理，最终得到目标的位置信息和距离信息。
通过对微波信号的发射和接收，微波雷达感应器可以实现对目标的高精度测距和定位。
它具有高频率、大功率、穿透性强、适应性广等优点，能够应用于各种环境和场景。
微波雷达感应器被广泛应用于安防系统、交通监控、无人驾驶等领域。
它可以实现对人、车、物体等目标的检测，为相关系统提供准确的数据支持。
微波雷达测距原理
微波雷达测距原理是利用微波信号的传播速度来测量目标物体的距离。
微波是一种电磁波，其频率范围在300MHz到
300GHz之间。
在雷达系统中，发射器会产生一束微波信号，
并将其发送到目标物体上。
当微波信号与目标物体相互作用时，一部分信号会被目标物体反射回来。
接收器会接收到经过反射的微波信号，然后计算信号的往返时间。
由于电磁波在真空中的传播速度是已知的，所以可以通过测量时间来计算出距离。
具体而言，距离可以通过以下公式计算得出：
距离 = 传播速度 ×时间 / 2
其中，传播速度是电磁波在真空中的速度，大约为3×10^8米/秒。
时间指的是从发射微波信号到接收到反射信号所经过的时间。
为了提高测量精度，微波雷达通常会发送连续的微波信号，并采用多普勒效应来分析目标物体相对于雷达的运动状态。
多普勒效应是指当目标物体和雷达相对运动时，反射回来的微波信号的频率会发生改变。
通过测量这种频率变化，可以得出目标物体的速度信息。
总结来说，微波雷达测距原理利用微波信号的传播速度和多普勒效应来测量目标物体的距离和速度。
通过测量探测信号的往
返时间和频率变化，可以精确地确定目标物体的位置和运动状态。

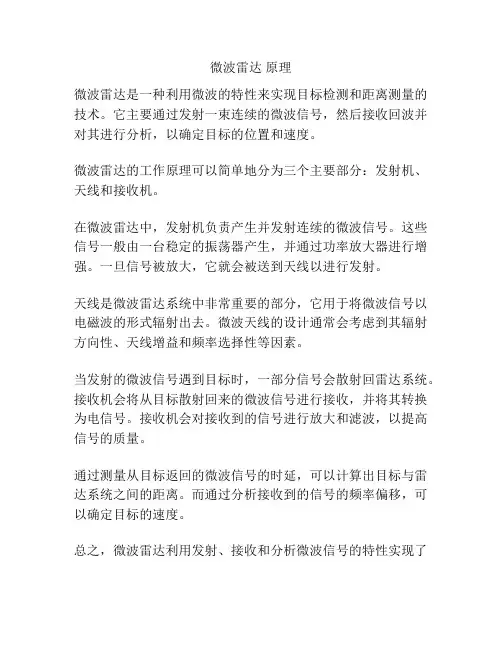

微波雷达原理
微波雷达是一种利用微波的特性来实现目标检测和距离测量的技术。
它主要通过发射一束连续的微波信号，然后接收回波并对其进行分析，以确定目标的位置和速度。
微波雷达的工作原理可以简单地分为三个主要部分：发射机、天线和接收机。
在微波雷达中，发射机负责产生并发射连续的微波信号。
这些信号一般由一台稳定的振荡器产生，并通过功率放大器进行增强。
一旦信号被放大，它就会被送到天线以进行发射。
天线是微波雷达系统中非常重要的部分，它用于将微波信号以电磁波的形式辐射出去。
微波天线的设计通常会考虑到其辐射方向性、天线增益和频率选择性等因素。
当发射的微波信号遇到目标时，一部分信号会散射回雷达系统。
接收机会将从目标散射回来的微波信号进行接收，并将其转换为电信号。
接收机会对接收到的信号进行放大和滤波，以提高信号的质量。
通过测量从目标返回的微波信号的时延，可以计算出目标与雷达系统之间的距离。
而通过分析接收到的信号的频率偏移，可以确定目标的速度。
总之，微波雷达利用发射、接收和分析微波信号的特性实现了
目标的检测和距离测量。
它在军事、航空、交通、雷达气象等领域有着广泛的应用。
微波雷达系统介绍摘要：首先介绍了雷达的基本工作原理，对雷达的基本参数进行了简单的说明，而后对雷达中用到的微波器件做了说明，主要介绍了两种雷达结构，最后对雷达系统进行了简单总结。
关键词：雷达；微波0前言20世纪40年代，电磁波被用于发现目标和测量目标的距离，称之为“无线电探测和测距”（radio detecting and ranging ），取这几个英文字母便构成radar （雷达）一词。
按照IEEE 的标准定义[1]，雷达是通过发射电磁波信号，接收来自其威力覆盖范围内目标的回波，并从回波信号中提取位置和其他信息，以用于探测、定位，以及有时进行目标识别的电磁波系统。
由于微波具有频带宽、穿透电离层能较强、似光性等优点，雷达就是利用了微波这些特性的典型代表。
1雷达的基本工作原理[2][4]雷达的基本工作原理是，发射机通过天线向空间定向发送探测信号，信号被远距离的目标部分反射后，由天线接收并传送到接收机接收检测和信号处理，观测人员可以在接收机输出端显示屏上观测有无目标以及目标的性质和距离。
如果发射和接收共用一副天线，叫做单站雷达；如果收、发系统各有自己的天线，则叫做双站雷达，分别如图1和图2所示。
G图1单站雷达图tGr G图2双站雷达图以单站雷达为例。
发射功率t P ，发射天线增益G ，传输距离R ，则目标处的功率密度为124t PG S Rπ=（W/m 2）目标将在各个方向散射入射功率，在某个给定方向上的散射功率与入射功率密度之比定义为目标的雷达截面σ，表征目标的电磁散射特性，即1s P S σ=（m 2） 因此雷达截面具有面积的量纲，是目标本身的特性，它还依赖于入射角、反射角和入射波的偏振态。
若把散射场看作二次源，二次辐射的功率密度为222(4)t PG S R σπ=（W/m 2） 由天线的有效面积定义式24t RM eff i G P A S λπ==，RM P 最大接收功率。
可得，接收功率为 2234(4)t t r PG P R λσπ=这就是雷达方程,接收功率单位W 。
接收功率按41/R 减小，这意味着为了检测远距离目标，需要高功率发射机和高灵敏度接收机。
由于天线接收噪声和接收机噪声，存在接收机能够识别的最小监测功率。
若这一功率是min P ，则得到最大可探测距离为1/422max 3min (4)t t PG R P λσπ⎡⎤=⎢⎥⎣⎦（m ）信号处理技术能够有效降低最小可检测信号，从而增加了可测量距离。
2雷达的基本参数[3]2.1分辨率分辨率可严格定义为分辨具有不同对比度的相隔一定距离的相邻目标的能力。
一般习惯使用一个不太精确的定义，既对微波系统来说，分辨率通常是指测量系统响应的半功率宽度。
2.2角度分辨毫米波雷达及辐射计通常都采用窄波束天线来提高角度分辨率。
角度分辨一般采用半功率点的波束宽度来表示。
其半功率点的波束宽度可表示为h h K D λθ=h K —取决于天线类型和加权函数的系数；λ—波长；D —天线口径。
2.3距离分辨大多数雷达都采用距离分辨概念。
距离的分辨率由测量信号从雷达发至目标，并返回雷达所需的这一有限时间间隔决定。
当忽略大气对微波传播速度的影响（一般只有十万分之几的数量级），电波从雷达传播到目标往返引起的时间延迟，就是电波传播从雷达到目标的两倍距离的时间，可由下式得出：2Rc τ=R —距离；c —平均速度2.4速度测量基于多普勒效应，可以用雷达测量速度或相对速度。
由于多普勒效应，返回雷达的频率与雷达发出的频率不同，其差频正比于目标与雷达之间的接近速度。
多普勒频移的起因是由于在空间电波分布的移动而引起信号相位的变化，而这一变化会叠加到由于正弦波传输导致的正常相位变化上去。
略去反射过程中的相位变化，则可导出多普勒频率为2r d v f λ= 率为式中 r v —目标和雷达的接近速度；λ—发射信号的波长。
3雷达系统中的关键微波器件3.1快速频率合成器[3]快速频率合成器是变频雷达的关键部件，雷达对频率合成器相位噪声、杂散电平和调谐速度有严格要求。
目前已经出现中、大规模集成度的频率合成芯片。
如Q3036是美国Qualcomn 公司的一款高性能单片频率合成器集成电路，将可编程分频器、鉴相器、数据接口等功能部件集成在一起，最高工作频率可达1.6GHz ，最高鉴相频率100MHz ，广泛用于雷达、通信、仪表等领域。
3.2上变频器[3][6]在微波波段进行频率合成，再扩展到毫米波。
具体有倍频式、上变频式和谐波混频式三种扩展方法。
（1）倍频式：方法的关键是将微波频综的输出功率放大到足以激励倍频器，再用滤波器提取所需频率。
系统框图如图3所示。
图 3倍频式原理框图 图 4上变频式原理框图为了得到较大的输出功率，可以在滤波器后加一级注锁放大器。
频综的输入/输出频率满足如下关系式out in f N f =⋅式中in f 及out f —输入及输出频率；N —倍频次数（2）上变频式：图4为上变频式原理框图，微波频综作为信号源，高Q 低相噪的毫米振荡源作为泵浦，送入上变频器进行变频，然后用带通滤波器提取上边带。
同样，可以在终端加一级注锁放大器来提高输出功率，频率关系为out s p f f f =+s f —输入信号频率；p f —泵浦源的频率（3）谐波混频式：系统框图如图5所示，从毫米波VCO 耦合的功率与微波频综的功率在谐波混频器进行混频，经放大鉴相形成误差信号，再与频率控制器送来的校准信号相加送到VCO 的变容管上，实现相位锁定。
图5谐波混频式框图频率满足如下关系式out ref in f f Nf =+in f —微波频综输出频率；ref f —基准频率；N —谐波次数。
3.3混频器[4]混频器的作用实质上是载频搬移，也称为外差（heterodyne ）处理。
理想的混频器是对角频率分别为1ω、2ω的两个信号做乘法处理，即[]1212121cos()cos()cos()cos()2t t t t ωωωωωω⋅=++-所得到的混频器输出包括两个信号频率之和的信号和两个信号频率之差的信号，一般在通过滤波器滤去不需要的频率分量。
在混频器中，来自波形发生器的调制信号同本振信号（频率为LO RF IF f f f =-）混频，取其“和”分量，即得到发射机所需的小功率射频信号，如图6所示，该信号所占据的频率范围为/2RF RF f B ±，RF B 为射频信号带宽。
图 6经脉冲调制后的发射机输入和输出信号 3.4限幅器[4]由于外部强电磁干扰或目标本身很强的雷达回波信号，使得接收天线的输出信号幅度超过低噪声放大器所能允许的功率极限，将很容易损坏放大器，甚至接收机的其他精密仪器。
限幅器是一种非线性器件，它将所有回波信号强度强行限定在规定的范围内。
当然，限幅器的使用有时也可能导致原信号的失真，从而导致目标回波信息的失真。
4典型雷达系统介绍4.1微波调频测距雷达[3]毫米波雷达可用于精密测距，其最小作用距离也比厘米波和米波小得多。
图3为调频雷达的一般原理方框图。
这种雷达通常采用正弦调频，一般由振荡器、调制器、混频器、放大器、带通滤波器（有时用频率鉴别器和计数器）等电路组成。
图7调频测距雷达原理框图雷达工作时，调制器产生一定波形的调制信号，用它调制振荡器产生的射频信号的频率，形成调频连续波。
由发射天线将调频信号辐射到空间。
当发射信号遇到目标时，部分能量被反射回来，并被雷达天线接收。
在天线电波传播到目标和返回到天线的这段时间内，发射信号的频率较之回波的频率已有了变化。
将回波信号与来自发射机振荡器的基准信号进行混频，便在混频器输出端得到差频信号。
差频信号频率i f 与雷达和目标间的距离R 成正比，测定差频就可以确定相应的距离R 。
为保证雷达在预定的距离上工作，必须对差频放大器的通带加以选择，在min max ~R R 的范围内，可以按照下面的式子来选择放大器的带宽max min 2()M i MF f R R T ∆∆=- M F ∆—最大频偏；M T —调制信号周期；i f ∆—放大器的带宽。
为保证精密测距，可将带通滤波器设计成多个窄带滤波器。
4.2多普勒雷达[2]多普勒雷达是利用多普勒效应精确地测量飞行体速度信息的雷达。
设波的传播速度为可0v ，波源相当于观测点的速度为u ，则频率偏移为2uf f v ∆= 也叫多普勒频移。
接收频率为0f f ±∆，当目标趋近时取正号，当目标远离时取负号。
故根据多普勒频移可算出目标的运动速度。
一个典型的多普勒雷达由天线系统、发射机、接收机和频率跟踪器组成，如图8所示。
发射机产生射频信号，发射波形可以是脉冲波、间断连续波、调制波等。
发射机将信号输送到天线系统。
天线系统是收、发共用的，所以由天线、收发开关和天馈系统组成。
接收机将接收信号与发射信号进行混频，以获得多普勒频移。
接收机的输出加到频率跟踪器，后者用以测量接收机的多普勒频移的平均频率。
连续波多普勒雷达的发射天线和接收天线是独立的。
图8多普勒雷达框图多普勒雷达具有即能测速又能测距，而且还能有效抵抗背景干扰等优点。
5总节对于一个实际的雷达系统，由于地球、大气、降雨等各种环境的影响，入射到目标的雷达波和接收的目标回波均将受到雷达和目标周围传播环境的影响。
雷达系统一般会受到大气传播衰减、大气折射、地球曲率、粗糙表面的反射和散射、多路径效应及地杂波、海杂波等的影响[4][5]。
为了适应各种不同需求，现代雷达种类很多，性能日益提高。
例如，超远程预警雷达的作用距离达10000km以上，能够对洲际导弹的突然袭击给出15～30min的预警时间。
又如现代相控阵雷达，利用电子计算机控制其天线阵列中诸元的馈电相位，以电控方式实现波束的快速扫面，并能根据需要形成多波束，实现对多目标的同时探测和自动跟踪。
除了军用以外，还发展了多种民用雷达，如气象雷达、导航雷达、汽车防撞雷达、盲人雷达、防盗雷达及遥感测试雷达等。
参考文献[1] 王雪松，李盾，王伟.雷达技术与系统[M]. 北京：电子工业出版社，2009.08[2]杨振霞.微波技术基础[M] .北京：清华大学出版社，2009.06[3] 李兴国，李跃华.毫米波近感技术基础[M] .北京：北京理工大学出版社，2009,12[4] 许小剑，黄培康.雷达系统及信息处理[M].北京：电子工业出版社，2010.02[5] 雷振亚.微波工程导论[M].北京：科学出版社，2010.02[6] 赵春晖，张朝柱.微波技术[M].北京：高等教育出版社，2007.07。
