采用硫化工艺方法进行皮带接头处理的分析

浅谈钢丝绳芯皮带的硫化工艺及提高硫化质量的方法摘要：钢丝绳芯皮带在矿井运煤系统中起着至关重要的作用，但皮带接头的硫化工艺复杂。

为保证硫化接头的合格，结合实践在原有的硫化工艺中对一些步骤进行改进，使工作效率和质量得以提高。

关键词：钢丝绳皮带；硫化工艺应用；提高；质量一、引言为了提高煤炭从采区到地面之间的输送能力，主运皮带在这中间起着不可替代的作用。

但随着服务年限的增长，皮带表面的磨损和接头的老化，使得皮带硫化次数越来越多。

以往硫化皮带时间长，工艺繁杂，接头质量不易保证。

为改变这种情况，需对硫化工艺进行整理及改进来提高工效。

二、施工前的准备前期根据皮带机在巷道的位置综合考虑搭建一个受周围环境影响较小的硫化台。

对设备、材料、工具进行检查。

尤其是胶料、胶浆、硫化板、水压板确保合格完好。

配套的工具完好无遗漏。

三、皮带的硫化工艺对钢丝绳芯皮带来说，最常用和最可靠的接头方法是硫化粘接法，简称硫化。

1、硫化原理钢丝绳芯皮带利用硫化机使皮带中的钢丝绳和胶料在给定的时间、压力、温度下，借助硫化剂作为交联助剂使天然橡胶经过“架桥”作用而形成网状高分子的工艺过程[1]。

硫化分为四个阶段：硫化诱导期、热硫化阶段、平坦硫化阶段、过硫化阶段。

2、作头过程强力皮带的搭接就是让硫化橡胶对钢丝绳产生黏着力，钢丝绳的黏着力通常用抽出力来表示，抽出力与钢丝绳埋入芯胶中的长度成正比[2]。

接头较短皮带的强度达不到要求易造成胶带撕裂。

接头较长又会造成材料浪费。

胶带的搭接长度应根据胶带的强度和钢丝绳的抽出力计算，来选择比较合理的搭接长度。

钢丝绳搭接长度计算公式为：S =K×P／抽出力(1)S 为钢丝绳搭接长度，mm；P为钢丝绳拉断强度，kgf／根；K为钢丝绳搭接长度系数。

钢丝绳搭接长度计算可参考（表2）直接选取S′。

全搭接胶带接头长度计算公式为：Ls=K1S +250，（2）Ls为钢丝绳全搭接长度，mm；K1为钢丝绳搭接基数。

2.1、画中心线和接头线为保证硫化时皮带在一条中心线上，需对两条皮带做中心线。

皮带接头硫化技术方案一、准备工作1、确定更换胶带长度测量皮带提升装置配重框/配重滚筒距离地面高度为H，预计从旧皮带上切除的皮带长度为h，则需要更换的皮带长度=（H-2）*2+h+（N-1）*0.17*2+0.04*2。

且原则上皮带长度应大于5m。

2、确定皮带阶梯数量及长度皮带层数为N，则皮带阶梯数量为N-1，每个阶梯长度为0.17m。

3、确定皮带接头斜线长度若皮带宽度为B，则皮带接头斜线长度为B/cos18°=1.05B。

4、搭硫化平台平台每边长度不小于3米，宽度不小于皮带的宽度。

5、皮带两端的方向一定要统一，一端剥离工作面，一端剥离非工作面，应准确的辨认出工作面和非工作面的区别（工作面有钢丝网，且橡胶层较厚）。

胶带接头方向与皮带运行方向示意图二、制作流程1、划线1.1 划中心线：在接头部位的胶带上各标出三个中心点的长度须大于1.5米。

如图：1.2 以中心线为基准，以18°角为斜线，画出斜线。

1.3 以此斜线为基准，标出每个间距长度，并在胶带两侧边缘做上记号。

如图：边胶切割线中心线切割线封口线封口线切割线节距线2、剥皮 划线完毕后（剥离帆布层前，应注意帆布层离皮带边缘距离10mm 两侧划线，待该层帆布层剥离后，再用皮带刀修理皮带边缘的橡胶层时，并使之比帆布层略高。

因为皮带两侧10mm 处无钢丝芯），进行织物层的剖切扒剥工作。

剥离的顺序，先将最上面的橡胶层剥除（宽度可为钢板尺的宽度，大约40mm ），再从第一个台阶处剥第一层帆布，然后从第二个台阶处剥第二层帆布，依次进行，即从后部进行，向端部推进。

剖切时，注意不要损伤下一层胶布。

一般是二次剖切，第一次切印，第二次切断，俗陈“两刀法”且切印及切断时刀片与皮带的角度为45°（45°角时容易把握力度）。

第二次剖切时，务必小心，并要用力。

然后用钩锥进行皮带织物层的剥离，尽量少用一字改锥，避免划伤下层织物层。

阶梯层剥出后，将接头反面的一条覆面橡胶层也剥除（宽度可为钢板尺的宽度，即40mm ）。

强力皮带接头硫化安全技术措施强力皮带接头硫化是用于连接输送带的强力胶带的一种方法，一般在重载物料输送系统中使用。

在使用这种方法时，必须采取安全技术措施，以确保工人的安全。

1. 确保工人的安全在进行强力皮带接头硫化时，必须确保工人的安全。

无论在何种情况下，都必须遵循安全程序和标准。

例如，必须为每名工人提供恰当的安全装备，如头盔、手套、安全鞋等。

此外，在工作过程中，必须定期检查工人的身体状况，以便及时发现并处理任何安全隐患。

2. 物料清理在开始强力皮带接头硫化之前，必须彻底清除输送带上的任何杂物和油污。

这是必要的，因为这些杂物和油污会影响接头的质量和强度。

清理必须彻底，以确保接头的成功和安全。

3. 检查接头之前的连接部分在进行强力皮带接头硫化之前，必须检查连接部分是否完好、没有损坏或存在任何磨损。

只有在连接部分完好无损的情况下，才能进行后续的接头工作。

4. 检查原皮带和接头胶带在进行接头工作之前，必须检查原始输送带和要用于接头的胶带。

必须确保这些材料的品质和规格符合工程需求，这是确保接头的质量和稳定性的关键。

5. 使用正确的工具和设备在进行强力皮带接头硫化时，必须使用正确的工具和设备。

这些设备包括弯头焊接机、切割机和电动卷扬机等。

这些设备的选择必须根据具体情况和需求进行。

6. 接头施工技术使用强力皮带接头硫化方法，必须遵循正确的施工技术。

这包括准确的测量、切割、铺设和胶带热压等步骤。

必须确保每个步骤的正确实施，以确保接头的稳定性和安全性。

7. 进行电气安全检查在强力皮带接头硫化完成之后，必须进行电气安全检查。

这是确保系统正常运行和工人安全的关键步骤。

必须检查系统中的所有电气设备，包括输送带马达、喷水泵和传感器等。

总之，在进行强力皮带接头硫化时，必须采取正确的安全技术措施，以确保工人的安全和接头的质量和稳定性。

这些措施包括清理物料、检查连接部分、检查皮带和胶带等，都是确保接头成功的重要步骤。

在工作过程中，必须遵循安全程序和标准，使用正确的工具和设备，并进行电气安全检查。

强力皮带接头硫化安全技术措施前言强力皮带是许多工业领域中重要的输送工具，它们通常是由许多组成部分拼接而成。

作为连接部分的接头，具有承担大量力量和重要负责输送物料的作用。

因此，提高强力皮带接头的质量和安全性能，遵循硫化安全技术措施，对于保障企业的安全生产，提高生产效率，具有重要的作用。

强力皮带接头常见问题在强力皮带接头生产的过程中，常见的问题包括：1.接头硫化不均匀，容易导致接头粘接不牢固，或者形成的接头出现裂纹等问题。

2.接头加热过程中，容易产生有毒气体，对工人的健康产生不良影响。

3.由于接头质量不可靠，容易对设备和人员造成危险。

这些问题的存在，直接影响到强力皮带接头的品质和安全性能，因此在生产过程中需要采取相应的措施加以解决。

硫化安全技术措施在硫化过程中，确保职工的安全性和合理操作是最重要的。

下面列举了一些常规的硫化安全技术措施：安全设备的使用在硫化过程中，必须使用合适的安全设备，如手套、面罩、护目镜、防护服等。

这些安全设备能有效地保护工人的安全。

使用时间长、质量精良的安全装置，是硫化操作是否安全的重要标准。

通风系统的运行硫化过程中会产生大量的有害气体，而通风系统能够有效的把有害气体排出室外，保持室内空气清新。

通风系统在运行前，必须事先进行检查、维修和测试，确保其正常工作。

工人双人值班制度在硫化过程中，需要让两名工人配合操作，这可以提高硫化的质量，发现问题并及时解决。

在硫化操作中，每个工人应该理解其自己的责任和职责，做好每一个环节的质量控制工作。

预防火灾的措施由于硫化过程中产生的气体比较容易引起火灾，特别是在操作过程中使用明火等问题要格外注意。

为了预防火灾的发生，要进行火灾的防范和监测，并进行随时的检查。

废气处理硫化产生的甲醛、硫氧化物等有害气体，必须得到有效的处理。

对于废气的处理，可以采用毛刷或者机械抽风等方式，对它们进行处理和吸收，以达到排放标准。

总结就像每个工业领域，强力皮带接头的生产过程中也存在许多的问题。

皮带硫化接头技术交底背景皮带输送机是现代工业生产中必不可少的机械设备之一，皮带输送机通过带动皮带实现材料的输送。

而皮带接头则是皮带输送机中不可或缺的重要组成部分。

皮带接头连接皮带的两端，是皮带输送机中最易磨损、最易发生断裂的部位，如果接头连接不牢固、质量不过关，将会给生产带来重大的安全隐患和直接经济损失。

因此，掌握皮带硫化接头技术，对提高皮带接头的连接质量，确保运输安全，维护生产正常运转，具有非常重要的意义。

皮带硫化接头技术概述皮带硫化接头技术是指将皮带两端连接到一起，通过热压硫化的工艺实现连接。

具体来说，就是将金属接头片嵌在要连接的皮带两端之间，再通过加热压力使接头片与皮带发生化学反应，完成皮带连接。

该工艺因连接牢固、耐磨性强、运输效率高，故在现代工业生产中广泛应用。

皮带硫化接头技术的操作步骤皮带硫化接头技术的操作步骤主要分为以下几个部分：准备、磨光、擦洗、涂药、装配、压力、冷却和脱模等。

准备在进行皮带硫化接头技术之前，需要做好充分的准备工作。

首先，要清理好连接皮带的两端，使其表面平板、干净、无灰尘、点蚀及其它异物。

其次，还需准备好金属接头片和硫化剂等。

最后，要根据连接皮带的种类和厚度选择合适的接头规格，将两端的皮带表面磨平并清洁干净。

在连接皮带的两端表面上，要进行磨光处理，以便于接头片与皮带的粘合。

磨光的方法可以采用机械打磨、手动砂光等多种方式。

但不论采用何种方式，最终要求两端的表面都是干净、平坦的，不得留下任何缺陷。

擦洗连接皮带的两端要擦洗干净，去除表面的灰尘、油污等，保证表面的清洁度，以便于接头片更好地与皮带进行粘合。

涂药在连接皮带的两端表面上，要均匀地涂上硫化剂，以便于接头片与皮带有较好的化学反应。

硫化剂的种类和使用量要按照所连接的皮带品种与规格来决定。

装配将已涂药的金属接头片装配到连接皮带的两端之间，使其盖在皮带的上方，并按照规定位置与长度进行装配。

同时，还要注意接头片与皮带的高度要相等，不得有充气现象。

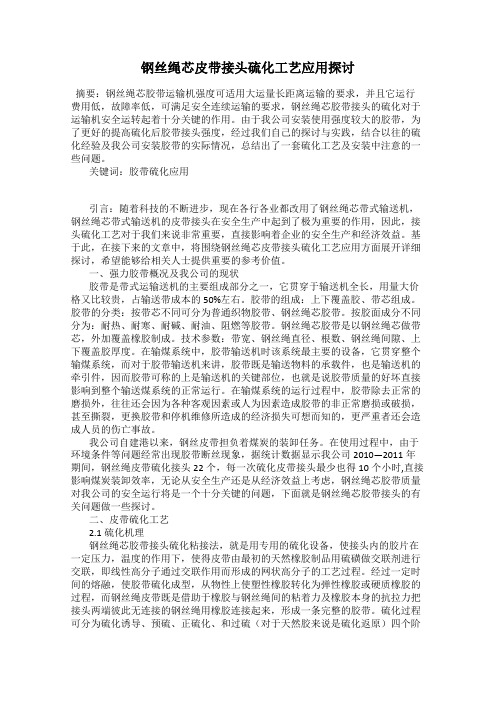

钢丝绳芯皮带接头硫化工艺应用探讨摘要：钢丝绳芯胶带运输机强度可适用大运量长距离运输的要求，并且它运行费用低，故障率低，可满足安全连续运输的要求，钢丝绳芯胶带接头的硫化对于运输机安全运转起着十分关键的作用。

由于我公司安装使用强度较大的胶带，为了更好的提高硫化后胶带接头强度，经过我们自己的探讨与实践，结合以往的硫化经验及我公司安装胶带的实际情况，总结出了一套硫化工艺及安装中注意的一些问题。

关键词：胶带硫化应用引言：随着科技的不断进步，现在各行各业都改用了钢丝绳芯带式输送机，钢丝绳芯带式输送机的皮带接头在安全生产中起到了极为重要的作用，因此，接头硫化工艺对于我们来说非常重要，直接影响着企业的安全生产和经济效益。

基于此，在接下来的文章中，将围绕钢丝绳芯皮带接头硫化工艺应用方面展开详细探讨，希望能够给相关人士提供重要的参考价值。

一、强力胶带概况及我公司的现状胶带是带式运输送机的主要组成部分之一，它贯穿于输送机全长，用量大价格又比较贵，占输送带成本的50%左右。

胶带的组成：上下覆盖胶、带芯组成。

胶带的分类：按带芯不同可分为普通织物胶带、钢丝绳芯胶带。

按胶面成分不同分为：耐热、耐寒、耐碱、耐油、阻燃等胶带。

钢丝绳芯胶带是以钢丝绳芯做带芯，外加覆盖橡胶制成。

技术参数：带宽、钢丝绳直径、根数、钢丝绳间隙、上下覆盖胶厚度。

在输煤系统中，胶带输送机时该系统最主要的设备，它贯穿整个输煤系统，而对于胶带输送机来讲，胶带既是输送物料的承载件，也是输送机的牵引件，因而胶带可称的上是输送机的关键部位，也就是说胶带质量的好坏直接影响到整个输送煤系统的正常运行。

在输煤系统的运行过程中，胶带除去正常的磨损外，往往还会因为各种客观因素或人为因素造成胶带的非正常磨损或破损，甚至撕裂，更换胶带和停机维修所造成的经济损失可想而知的，更严重者还会造成人员的伤亡事故。

我公司自建港以来，钢丝皮带担负着煤炭的装卸任务。

在使用过程中，由于环境条件等问题经常出现胶带断丝现象，据统计数据显示我公司2010—2011年期间，钢丝绳皮带硫化接头22个，每一次硫化皮带接头最少也得10个小时,直接影响煤炭装卸效率，无论从安全生产还是从经济效益上考虑，钢丝绳芯胶带质量对我公司的安全运行将是一个十分关键的问题，下面就是钢丝绳芯胶带接头的有关问题做一些探讨。

皮带硫化作业（热胶）技术要点一、皮带接口硫化原理及技术要点皮带接口硫化就是将准备好的同型号、同材质两个皮带接头，利用钢板直尺和直角尺，根据皮带斜度和“硫化箱”系数同方向的原理，对皮带拉力层层数(N)和皮带宽度(B)将皮带接口撕成(N-1)个阶梯型台阶，用角向抛光机将皮带阶梯面打毛，清除粘接废胶、再用120#汽油清洗，接口接触面刷“阻燃型”硫化胶浆，接口中间铺设硫化胶片。

将对中、对正的皮带接头平放在硫化机上下工作板之间，对称紧固上下工作板固定螺栓，然后利用水压机对水压板进行加压，工作压力值(1.5Mpa±O.5Mpa)要恒定。

在硫化机工作板和控制箱之间连接好一次、二次电源线。

控制箱采用手动(自动)加热法对皮带接口连续加热到150℃时，立即停止加热，将硫化接口恒温连续保持45分钟后，对硫化接口进行降温，待皮带接口温度自然冷却到70℃以下，对水压板进行泄压后。

拆除硫化机以及相关辅助硫化设备，对硫化接口两侧处溢出的残胶和高出带面的橡胶，用刀具和钢板尺，沿皮带侧边修剪，使皮带接头表面平整光滑。

二、皮带接口硫化故障原因分析1、裂纹产生的主要原因：在设备检修中，时间紧，任务重，生产作业环境恶劣，职工割皮带接头时，没有良好的工作平台，况且皮带拉力层之间粘接力大，利用自制刀手工切割皮带接头阶梯时，切割深度很难控制，常出现皮带拉力层被局部切割二层的情况，即使皮带接口内部粘接、硫化再好，由于皮带接口内部拉力骨架受到损伤，皮带在运行几周后，接口就会产生横向裂纹，而且延伸很快，直接影响皮带使用寿命。

2、皮带接口面起泡原因：皮带接口在硫化过程中，现场硫化环境、皮带接口阶梯表面打磨程度、硫化时间、硫化温度和压力等关键环节控制很重要。

皮带阶梯型接头表面在清除拉力层残留橡胶和拉力层阶梯面打毛时，要仔细观察台阶面橡胶的厚度，用力要均匀。

阶梯面上的底胶在用抛光机打毛过程中，要清除干净，橡胶毛面要占接口打磨总面积的70％以上。

皮带硫化接头技术措施引言皮带是工业生产中不可或缺的零部件，其功能是将物料从一个地方输送到另一个地方。

而皮带接头则是连接皮带的两个端点，使其形成闭合的环形结构，确保皮带正常工作。

皮带接头的质量直接影响整个输送系统的可靠性和持久性。

因此，皮带硫化接头技术措施的选择和实施变得尤为重要。

一、选用合适的皮带硫化接头材料在进行皮带硫化接头之前，首先需要选用合适的材料。

通常情况下，硫化接头所用的材料应该与皮带的材质相匹配，以确保接头的强度和耐磨性。

根据不同的工作环境和物料特性，选用聚氨酯、橡胶或者其它特种材料，以满足不同的使用需求。

二、合理制定硫化接头工艺方案硫化接头工艺方案的设计是确保接头质量的关键。

首先，应根据皮带的材质和厚度，确定合适的接头宽度和长度。

其次，应精确计算出接头的角度和弯度，以确保皮带接头的牢固性和可靠性。

最后，根据现场实际情况和设备条件，选择合适的硫化接头设备和工艺流程。

三、严格控制硫化接头质量在进行皮带硫化接头时，必须严格控制接头质量。

首先，应确保接头区域的清洁和干燥，以免污染接头材料。

其次，应混合正确比例的胶水和硫化剂，确保胶水固化的均匀性和完整性。

最后，在硫化过程中，应控制好温度和时间，以确保接头的牢度和弹性。

四、定期检测和维护皮带硫化接头为了保证输送系统的正常运行，必须定期检测和维护皮带硫化接头。

首先，应定期检查接头的质量和牢固性，发现问题及时修复或更换接头。

其次，应注意接头的润滑和保养，以减少磨损和延长使用寿命。

最后，定期进行整体皮带的检查和维护，避免由于接头问题引发更大的故障。

结论皮带硫化接头技术措施是确保输送系统正常工作的重要环节。

选用合适的接头材料、合理制定硫化接头工艺方案、严格控制接头质量以及定期检测和维护接头，是提高接头质量和延长使用寿命的关键步骤。

只有加强技术培训和科学管理，不断改进接头技术措施，才能提高输送系统的可靠性和稳定性，满足工业生产的需求。

皮带硫化接头技术措施
鉴于水泥厂皮带较多，检修较频繁，故对皮带的硫化进行下技术交底。

什么是硫化？
生胶料是一种近似于粘土状的可塑体，粘接强度和弹性均较小，但是生料体在加硫磺，加热进行混炼后，经过化学变化而成为具有弹性的橡胶。

即硫磺原子在橡胶分子和分子之间起了架起一座桥梁的作用，使橡胶分子结合在一起，这一过程叫硫化。

皮带硫化接头过程中，必须作必要的准备和有固定的工作过程，才能保证皮带在正常的运行过程中不发生事故。

所以棉芯胶带连接应符合以下规定：
1、在胶接前皮带应预拉伸，拉力为工作拉力的1.5-2倍。

2、接头按皮带层数剖成阶梯，其阶梯长度S的尺寸按照下表
规定执行。

胶带接头的剖割尺寸（mm）
硫化连接剖割
1—上覆盖胶； 2—纤维层；
3-- 运行方向； 4—下覆盖胶；
3、接头端部剖割处应平整，不得有凸凹破裂缺陷，表面需挫毛，并保持清洁，搭接时两接头中心线应在一条直线上，偏差不得大于±0.5mm。

4、胶带硫化温度与时间应符合所用胶料的性能，一般硫化温度为135—145ºC之间，硫化连接剖割尺寸见上图。

硫化温度从100ºC起，升到143ºC所需要时间按公式计算：
①当输送带总厚度小于或等于25mm时，
T=1.4（14+0.7i+1.6A）
②当输送带总厚度大于25mm时，
T=1.4（17+0.7i+2A）
中 T---保温时间(min)
i---纤维层数
A---上胶与下胶的总厚度（mm）
5、硫化时加压的压力为1—2.5MPa，最低压力不得低于0.5MPa。

皮带硫化接头标准皮带硫化接头是指在输送带的连接处采用硫化工艺进行接头处理，以保证输送带的稳固连接和运行安全。

根据国家标准和行业规范，皮带硫化接头需要符合一定的标准要求，以确保接头质量和使用效果。

本文将对皮带硫化接头标准进行详细介绍，以便广大从业人员了解和遵守相关规定。

首先，皮带硫化接头的标准要求包括接头材料、接头工艺、接头质量等方面。

在接头材料方面，应选择符合国家标准的硫化胶和胶粘剂，确保其具有良好的粘接性能和耐磨性；在接头工艺方面，应严格按照规定的工艺流程进行操作，包括表面处理、胶料涂布、硫化加热等环节，确保接头的牢固性和平整度；在接头质量方面，应进行严格的质量检验，包括外观质量、尺寸偏差、拉伸强度等指标，确保接头符合标准要求。

其次，对于不同类型的输送带，其硫化接头的标准要求也有所不同。

例如，在耐高温输送带的硫化接头标准中，需要考虑接头材料的耐高温性能和硫化工艺的适应性；在耐油输送带的硫化接头标准中，需要考虑接头材料的耐油性能和胶粘剂的选择；在耐酸碱输送带的硫化接头标准中，需要考虑接头材料的耐腐蚀性能和硫化工艺的特殊要求。

因此，在进行硫化接头时，需要根据具体的输送带类型和使用环境，严格按照相应的标准要求进行操作，以确保接头的质量和可靠性。

最后，对于硫化接头的质量检验和验收也是十分重要的。

在硫化接头完成后，需要进行严格的外观检查和尺寸测量，确保接头的外观平整、无裂纹和气泡，并且尺寸符合要求；同时，还需要进行拉伸试验和耐磨试验，检测接头的拉伸强度和耐磨性能，以确保其满足使用要求。

只有通过严格的质量检验和验收，才能保证硫化接头的质量和可靠性。

综上所述，皮带硫化接头标准是确保输送带接头质量和使用效果的重要依据，需要严格遵守相关规定和要求。

只有在符合标准要求的前提下，才能确保硫化接头的质量和可靠性，从而保障输送带的安全运行和使用寿命。

希望广大从业人员能够加强对皮带硫化接头标准的学习和遵守，共同维护输送带的安全运行和行业形象。
