滤料使用温度和化学性能对照表

玉顺环保公司专业生产各种材质的除尘器布袋，最新引进热熔滤袋生产线，大宗订单交货及时，质量可靠，常用滤料：涤纶针刺毡、防水防油防静电涤纶针刺毡、208涤纶、729涤纶、氟美斯针刺毡、玻纤针刺毡、PPS高温针刺毡、P84针刺毡、亚克力针刺毡、诺梅克斯针刺毡、玄武岩纤维滤料、美塔斯针刺毡等。

详细介绍玉顺环保友情提示：布袋除尘器的清灰方式是选择滤料结构品种的另一个重要因素，不同清灰方式的袋式除尘器因清灰能量，滤袋形变特性的不同，宜选用不同的结构品种滤料。

滤袋材质滤料技术参数后处理应用领域涤纶针刺毡克重500g/m2 透气量8~12m3/m2.min 烧毛轧光钢铁、冶金、机械、有色冶炼、焦化耐火、水泥建材、化工、食品、医药、环保设备等行业厚度1.8mm 使用温度工作温度：120℃瞬间温度：150℃涤纶防水防油针刺毡克重500g/m2 透气量12m3/m2.min 防水防油处理（泰氟隆涂层）厚度2.0mm 使用温度工作温度：120℃瞬间温度：150℃涤纶常温覆膜针刺毡克重500g/m2 透气量2.4m3/m2.min 烧毛、轧光PTFE微孔覆膜厚度2.0mm 使用温度工作温度：120℃瞬间温度：150℃涤纶防静电针刺毡克重500g/m2 透气量13m3/m2.min 烧毛、轧光（泰氟隆涂层）厚度1.8mm 使用温度工作温度：120℃瞬间温度：150℃电阻Ω：表面4.8×109 体积8.9×108 摩擦电位：最大250V 平均183V 面电核密度：3.4MC/m2中温高强针刺毡克重500g/m2 透气量20m3/m2.min 烧毛、轧光（泰氟隆涂层）介于170℃左右工矿环境较为恶劣的场合厚度2.0mm 使用温度150℃氟美斯高温复合针刺毡克重800g/m2 透气量15-30m3/m2.min 烧毛、轧光钢铁、水泥、冶金工矿环境温度较高的场合厚度3.0mm 使用温度90~280℃均聚丙烯腈亚克力针刺毡克重500g/m2 透气量18m3/m2.min 烧毛、轧光（泰氟隆涂层）介于140℃左右工矿环境较为恶劣的场合厚度2.0mm 使用温度150~160℃国产芳纶针刺毡（美塔斯）克重500g/m2 透气量20m3/m2.min 烧毛、轧光（泰氟隆涂层）钢铁、水泥、沥青拌和或工矿环境温度较高的场合厚度1.9mm 使用温度200℃诺梅克斯耐高温针刺毡克重500g/m2 透气量8~12m3/m2.min 烧毛厚度1.9mm 使用温度200℃PPS聚苯硫醚针刺毡克重500g/m2 透气量15m3/m2.min 高温定型、烧毛、涂层电燃煤锅炉、垃圾焚烧或酸碱性含量较高的高温领域厚度2.0mm 使用温度190℃华特耐高温针刺毡克重950g/m2 透气量18-32m3/m2.min 泰氟隆涂层工矿环境极为恶劣、温度较高的场合厚度3.0mm 使用温度260~300℃P84聚酰亚胺针刺毡克重500g/m2 透气量14m3/m2.min 烧毛电燃煤锅炉、垃圾焚烧或工矿环境恶劣、温度较高的场合厚度2.1mm 使用温度260℃无碱玻璃纤维针刺毡克重950g/m2 透气量20-35m3/m2.min 泰氟隆涂层电厂、矿热炉、高炉煤气等碳黑场合厚度3.0mm 使用温度90~280℃玉顺环保公司拥有强大的除尘配件生产技术与能力，主要除尘配件产品有，除尘工业用布及布袋，布袋骨架，文氏管，电磁脉冲阀，控制仪，电晕线，风机等，保证给予经销商较大的利润空间，同时欢迎各地除尘设备厂家与我公司联系，我们将厂价供应，保证质量。

滤布的性能参数表1)滤布材料性能表注:涤纶不能耐浓硫酸和加热的间甲酸;丙纶不能耐氯磺酸、浓硝酸等强氧化性酸、浓的苛性钠、浓醋酸、丙酸和氯代芳香烃。

2)几种常用型号滤布的性能参数表备注:在滤布的选择上，除了需要参照上表以外，为了达到截留效果和过滤速度都比较理想，还需要根据料浆的颗粒、密度、粘度、化学成分、温度及过滤工艺条件来选择滤布。

由于滤布在编织的材质、方法上的不同，其强度、伸长率、透气性、厚度等均不同，从而影响了过滤效率。

除此之外，过滤介质还包括棉纺布、无纺布、筛网、滤纸及微孔膜等。

根据实际过滤要求而定，如贵单位需要这方面的技术服务和支持，请与本公司联系财务部工作总结、分析及计划报告范文[财务部工作总结、分析及计划报告范文]务部工作总结、分析及计划报告范文2009-12-10 10：25读者上传【大中小】【打印】【我要纠错】在上级财务部门的业务指导下，以年初支公司提出的工作思路为指导，以提高企业效益为核心，以增强企业综合竞争力为目标，以成本治理和资金治理为重点，全面落实预算治理，强基础，抓规范，实现了全年业务制度规范化，经营治理科学化，企业效益最大化，有力地推动了支公司财务治理水平的进一步提高，充分发挥了财务治理在企业治理中的核心作用，财务部工作总结、分析及计划报告范文。

现将2009年公司财务工作总结如下：一、主要指标完成情况1、固定费用：1-9月份累计完成##.5xxxx，完成进度计划的117.2xxxx，同比增长27.4xxxx，增加支出2312627.8 xxxx。

2、三项费用：1-9月份累计完成##.5xxxx，完成进度计划的136.3xxxx，同比降低10.5xxxx，减少支出171939.2 xxxx。

3、内部利润：1-9月份完成-##.1xxxx元，较计划进度-828.4xxxx元增亏252.7xxxx元。

二、以资金治理为契机，不断增强全员的预算治理意识近年来，随着企业精细化治理水平的不断强化，对财务治理也提出了更高的要求。

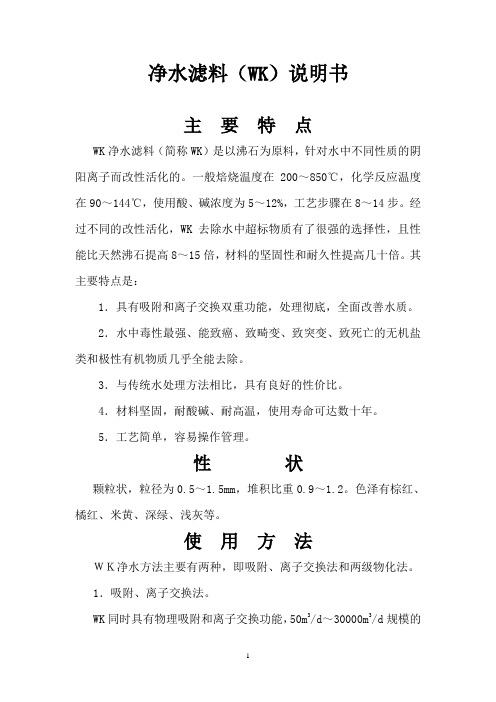

净水滤料（WK）说明书主要特点WK净水滤料（简称WK）是以沸石为原料，针对水中不同性质的阴阳离子而改性活化的。

一般焙烧温度在200～850℃，化学反应温度在90～144℃，使用酸、碱浓度为5～12%，工艺步骤在8～14步。

经过不同的改性活化，WK去除水中超标物质有了很强的选择性，且性能比天然沸石提高8～15倍，材料的坚固性和耐久性提高几十倍。

其主要特点是：1．具有吸附和离子交换双重功能，处理彻底，全面改善水质。

2．水中毒性最强、能致癌、致畸变、致突变、致死亡的无机盐类和极性有机物质几乎全能去除。

3．与传统水处理方法相比，具有良好的性价比。

4．材料坚固，耐酸碱、耐高温，使用寿命可达数十年。

5．工艺简单，容易操作管理。

性状颗粒状，粒径为0.5～1.5mm，堆积比重0.9～1.2。

色泽有棕红、橘红、米黄、深绿、浅灰等。

使用方法ＷＫ净水方法主要有两种，即吸附、离子交换法和两级物化法。

1．吸附、离子交换法。

WK同时具有物理吸附和离子交换功能，50m3/d～30000m3/d规模的水厂均可使用装填WK的圆柱体过滤器（通常称作离子交换塔），去除被处理物质。

离子交换塔一般为不饱和树脂材料（玻璃钢）制做（见图1：离子交换塔示意图）。

单塔直径、高度可根据水厂规模、水质情况、WK滤料技术参数设计。

连接管道、阀门等一般采用UPVC、PPR、PE等材质。

吸附法的基本工艺流程是：原水经过预处理（如果必要【主要指去除杂质、泥沙等】）后，调节PH值（如果必要），调节过PH的水自离子交换塔的底部进入，通过布水器使水均匀分布，按规定流速徐徐上升，自塔顶出水，即可达到净化目的。

注：①如果原水水质较差，可采用上进下出方式，每次再生前先进行反冲洗。

②PH值由碱性至酸性调节主要用于除氟、砷以及铬酸根、钼酸根等阴离子，去除金属类阳离子如氨氮、铁锰、镉、铅等则不需要调节PH值，不必安装PH调节系统。

如果水厂规模需要双塔或多塔，运行时可采取一塔再生，其余塔运行的方法，这样既不影响供水，又可以压缩投资。

水处理用天然锰砂滤料标准一、引言水资源是人类生存和发展的重要基础，而水处理则是保障水质安全的关键环节。

天然锰砂滤料是一种常用的水处理材料，具有较高的去除重金属、氨氮和色度等污染物的能力。

为了确保水处理过程的效果和水质的健康，制定一套严格的水处理用天然锰砂滤料标准势在必行。

二、适用范围本标准适用于用作水处理过程中过滤材料的天然锰砂滤料，包括其选矿、加工、质量控制及使用等环节。

三、术语和定义3.1 天然锰砂滤料：由含有高浓度的锰元素和石英等矿物质组成的天然矿石经过加工处理而制得的颗粒状滤料。

3.2 矿石选矿：对原矿进行物理或化学方法的预处理，以提取所需的矿物质。

3.3 加工：指采取破碎、筛分、洗涤、干燥等工艺手段对选矿后的矿石进行处理。

3.4 质量控制：指通过对天然锰砂滤料的质量进行监督、检测和记录，确保其满足规定要求。

3.5 使用：指将天然锰砂滤料应用于各类水处理设施的过滤器中，以去除水中的杂质。

四、要求4.1 外观要求：天然锰砂滤料颗粒应均匀饱满，无明显杂质，色泽均匀，无异味。

4.2 粒度要求：天然锰砂滤料应分别按照下表中的粒度范围进行分类和控制。

表1 天然锰砂滤料粒度范围级别有效粒径（mm）粒径值范围Ⅰ 0.3-0.6Ⅱ 0.6-1.2Ⅲ 1.2-2.4Ⅳ 2.4-4.84.3 化学成分要求：（1）锰含量：天然锰砂滤料中的锰含量应高于90%。

（2）其他元素含量：非锰元素的含量应符合国家相关标准，以确保水处理过程中不会引入额外的污染物。

4.4 透砂性能要求：天然锰砂滤料在水处理过程中应具备良好的透砂性能，以保证水流通畅且过滤效果好。

4.5 使用寿命要求：天然锰砂滤料的使用寿命应符合相关技术要求，可根据已有实验数据进行评估和确定。

五、质量控制5.1 采购环节：天然锰砂滤料的购买应合法合规，且应以合同方式进行，明确双方责任和义务。

供应商应提供相关的采购文件、产品出厂合格证明等证据。

5.2 验收环节：购买的天然锰砂滤料送到水处理工厂后，应进行验收。

各种滤布性能参数气固分离用各种滤布性能参数一、针刺毡系列1.涤纶针刺毡系列滤料涤纶针刺毡系列滤料采用非织造针刺工艺，并经热定型及其他处理方法制成，广泛用于工业捕尘，烟尘治理等方面。

涤纶针刺毡滤料透气性好，经热处理后，表面平整光滑，不易变形、容易清灰。

憎水憎油处理后的涤纶针刺毡滤料因其具有憎水性能，应用在高含湿量或含少量油污的烟尘时，可以防止糊袋，延长使用寿命。

覆膜涤纶针刺毡滤料表面复合了一层多微孔聚四氟乙烯（P TFE）薄膜，具有表面光滑、憎水透气、容易清灰等特点，过滤效率高，运行阻力低，耗能少，使用寿命长，真正实现了“表面过滤”。

涤纶针刺毡系列滤料性能指标如下：品名特殊处理结构压毛长纤基布涤烧毛长纤基布纶单重g.㎡540540厚度mm1.801.80破裂强度Mpa.min2.64 2.85针刺毡防水防油亚克力涂层长纤基布短纤基布5405401.801.902.851.95 泰氟纶涂层短纤基布560 1.90 1.95 烧毛短纤基布4752.30 2.45诺美克斯针刺呢防水防油短纤基布475 2.30 2.45泰氟纶涂层短纤基布560 2.20 2.15烧毛短纤基布540 1.80 2.45莱顿针刺呢防水防油泰氟纶涂层短纤基布短纤基布5405601.801.902.451.95P-84 针刺呢烧毛防水防油短纤基布短纤基布4754752.302.302.452.452.涤纶抗静电针刺过滤布一般的工业粉尘在浓度达到一定程度后（即爆炸极限）如遇静电放电火花或外界点火等因素，则极易导致爆炸和火灾。

如：面粉尘、化工性粉尘、煤粉尘等如遇静电放电都有爆炸的可能。

在袋式除尘领域，如这些粉尘需用布袋来收集，则要求制做除尘布袋的滤料具有防静电性。

克重厚度500(g/m 2 ) 1.8(mm)透气度15(m 3 /m 2/min)断裂强力（纬向）连续工作温度后处理方式表面电阻体积电阻>1000 130℃压光、烧毛或泰氟隆涂层4.8x10 9 ? 8.7x10 8 ? 摩擦电位（最大值） 250v摩擦电位（平均值 )183v 面电核密度 3.4MC/m 2半衰期0.75s3.氟美斯（ FMS ）耐高温针刺毡FMS 氟美斯耐高温针刺毡是由二种或二种以上的耐高温纤维混合及层状复合，以实现更高、更新的物理及化学性能。

常见净水滤料技术规格无烟煤一、产品介绍以优质香碳为原料，经精选、破碎、筛分等工艺加工而成。

颗粒均匀、光泽度好、抗压耐磨、机械强度高、使用周期长，实用于一般的酸、中、碱性水的净化处理，是双层、三层滤池中不可缺少的净水材料，各项技术指标均达到和超过建设部（CJ/T44-1999）标准。

二、物理、化学性能分析物理性能化学性能项目单位数据项目单位数据比重g/cm3 1.50 C ％>80容重g/cm3 0.947 Pb ％0.045破碎率％≤0.80 Cu ％0.028孔隙率％47-53 Zn ％0.04磨损率％≤0.55 S ％0.05盐酸可溶率％≤1.28其它重金属含量均不超过国家饮用水标准不均匀系数k80 1.8-2.0莫氏硬度3.2-3.8灰粉率％≤2常用规格：0.6-1.2mm 0.8-1.8mm 1-2mm 3-6mm 4-8mm石英砂一、产品介绍石英砂滤料是目前我国使用最广、用量最大的一种滤料，它适用于单层、双层快速滤池和工业高纯度滤水的承托层。

我厂生产的石英砂滤料，以天然石英矿床为原料，经开采、破碎、水洗、筛分等加工而成（高纯度石英砂经酸洗），外观呈多棱型球状的白色结晶体，无杂质、机械强度高、化学性能稳定、截污能力大、使用周期长，经济效益佳。

二、物理、化学性能分析物理性能化学性能项目单位数据项目单位数据比重g/cm3 2.66 SiO2 ％98以上容重g/cm3 1.75 盐酸可溶率％≤3.0破碎率％0.53 耐酸度％98磨损率％0.38 溶点℃1480孔隙率％43-47 沸点℃2550莫氏硬度7.5 Ca ％0.02含泥量％≤1 Zn ％0.005不均匀系数k80 ≤1.8 各项指标均不超过（CJ/T43-1999）标准水处理相关配件规格设计软件&公式典型工艺典型图纸预处理相关论文反渗透相关论文后处理超纯化相关论文其它相关论文常用规格：0.5-1.0mm 0.6-1.2mm 0.8-1.6mm 1.0-2.0mm 2.0-4.0mm 4.0-8.0mm 8.0-16mm16-32mm磁铁矿滤料，适用于管式大阻力配水系统，通常与无烟煤滤料和石英砂滤料配合使用，是三层滤池必备的一种过滤材料，主要对改进承托层和配水系统有着良好的适用能力，强度高、滤速快、反冲洗时不易混层。

各种耐高温滤料的性能和特点1.4.1 玻璃纤维滤料长期耐温260℃、瞬时耐温300℃；价格低廉；具有突出的尺寸稳定性、拉伸断裂强度高、耐腐蚀性强、表面光滑、憎水透气、容易清灰、化学稳定性好；能耐大部分酸（氢氟酸除外）的腐蚀，但室温下的强碱及高温下的中等碱性将侵蚀玻璃；缺点是水汽对玻纤有一定影响，抗折、耐磨性能较差，在高过滤风速、脉冲清灰或清灰剧烈时会降低滤料寿命。

因此玻纤织物一般只是为了降低费用及在高温作业时选用[2]。

1.4.2 PPS（聚苯硫醚纤维）纤维滤料PPS滤料(商品名Ryton, Torcon或Procon)，可长期耐温190℃，瞬时耐温240℃，是一种耐高温、耐酸碱、抗水解性能极好的滤料，具备了作为高性能纤维的各种特点；可抵抗多种酸、碱和氧化剂的化学腐蚀；具有较好的耐水解能力，特别适合在高湿的烟气中使用；典型用途是用于城市垃圾焚烧炉、公用工程锅炉、燃煤锅炉、医院焚烧炉、热电联产锅炉上的脉冲袋式过滤器中，也可用PPS纤维取代其他不耐高温或化学品及不耐潮湿的合成纤维滤料。

但是PPS耐氧化性稍差，当烟气含氧量超过15%时，就不能使用该种滤料[3]。

1.4.3 芳香族聚酰胺纤维滤料芳香族聚酰胺滤料(商品名Metamax, Nomex,Conex)耐温200℃,瞬时可耐240℃,耐磨耐折性能较优,耐碱尚可,耐酸性差,抗水解能力较差,但可进行拒水防油后处理,以改善其抗水解性能,适合在高温而无酸性、含水分较少的气氛中使用[5]。

1.4.4 P84（聚芳族酰亚胺纤维）纤维滤料P84是一种耐高温合成纤维, 能连续暴露在240℃环境中。

P84由一种缩聚型聚合物制成, 不耐水解。

P84的截面呈三叶瓣形(如图1-1所示) , 因单纤维表面积增加, 能有效地捕集颗粒。

P84是非热塑性纤维, 耐受脉冲清灰的磨损能力比玻璃纤维强, 因而在要求耐磨性好的工况下可用P84取代玻璃纤维。

P84在没有化学品或水分存在的环境中工作得最好, 而在酸碱环境中P84易被腐蚀[2]。

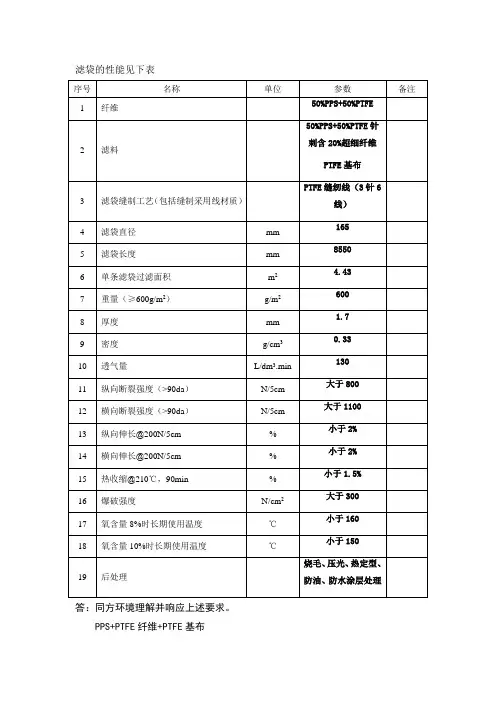

滤袋的性能见下表答：同方环境理解并响应上述要求。

PPS+PTFE纤维+PTFE基布滤袋具有较好的透气性，有较好的耐酸和抗氧化性能，并具有防油防水能力。

滤袋的应尽量减少拼缝，底部和纵向必须拼接的部位，采用合理的缝制工艺，保证拼缝的严密性和强度，缝制线采用PTFE。

为了保证寿命，投标方建议滤袋长期工作中烟气中含氧量不高于 8 %(体积浓度)1．滤料结构形式2. PPS（聚苯硫醚）纤维PPS（聚苯硫醚）纤维可以在130~160℃温度下连续工作运行，瞬间可以承受190℃的高温。

当运行温度超过190℃，聚苯硫醚PPS纤维会发生分解，聚苯硫醚PPS纤维滤料具有极佳的耐酸、碱性，广泛应用于燃煤锅炉烟气的处理领域。

早期，聚苯硫醚PPS纤维滤料主要用于工业燃煤锅炉等的烟气处理，在有些应用中，由于化学侵蚀、水解等原因，芳纶不适用于某些应用场合的，则可以选用聚含量)超过8%时，长苯硫醚PPS纤维滤料作为替代。

但当被处理的烟气中氧(O2期运行温度超过160℃时，PPS材料也会发生氧化而失效，而且烟气中的NO含X量高也会影响PPS滤料的使用寿命，因此使用PPS滤料时应严格控制烟气的含氧量、温度范围值。

PPS运行与温度之间的关系PPS运行与O2的关系2．基布的重要作用基布是支撑纤维网基本组织，提供针刺毡70%-80%的强力加强针刺毡经纬强度及尺寸稳定性，作用非常重要。

纱线密度在100-130根/10cm，克重在100-150克/平米（对于600克/平米左右的针刺毡来说）。

这样充分的保证基布的经纬强度，从而保证针刺毡的经纬强度。

针刺毡的经纬强度高保证了滤料在除尘系统中不会被撕裂撕破，稳定的尺寸稳定性保证了滤料在工作中不会收缩或拉长，从而保证滤料在除尘系统的正常工作及良好的除尘效率。

基布在过滤材料的结构中起到的作用是非常重要的，过滤材料的结构及尺寸稳定性是靠基布来保障的，如果过滤材料的基本结构都保障不了，过滤效率也肯定没办法保证。

二、如何确定除尘设备的最佳温度除尘设备在运行时，必须始终保持温度在露点以上。

如果温度低于这一限定，烟气中的水气就会浓缩，并在滤料表面形成水珠。

这些小水珠混合了污浊的烟气，就可能产生有腐蚀性的酸露。

而且，潮湿、有粘性的粉饼层一旦形成，清灰效果就会大大降低。

另一个直接的后果就是在运行过程中可能出现压差问题。

如果有意外的酸露形成，将会导致滤料本身及其支撑笼骨、除尘设备的化学侵蚀。

另外，过滤设备内的温度不宜太高。

操作温度越高，则化学反应的速度就越快。

而滤料本身对水解、氧化和其他化学变质作用比较敏感，因此，在这样的操作条件下极易损坏，从而导致其使用寿命大大缩短。

三、滤料的选择标准：粉尘除了了解粉尘的来源和烟气处理工艺的必要知识以外，以下参数也起着决定性的重要作用：1、粉尘浓度：粉尘在初始烟气中的比例。

2、粉尘成分：粉尘粒径分布粉尘的化学成分构成3、粉尘性质：带电性、凝聚性、粘结性、沉降性、磨蚀性、表面堆积密度。

四、滤了的选择标准：粉尘清灰过程选择理想的过滤材料，还必须考虑到袋式除尘器的结构设计问题。

袋式除尘器可设计成反吹风清灰或脉冲清灰。

而清灰方式也可以设计为离线或在线；并且脉冲清灰的启动还可以设计成时间控制或者是压差控制。

另外，清灰压力也是一个对滤料选择具有重要影响的因素。

滤料的克重和透气量必须符合对应的清灰方式及清灰压力的要求，为此，比较好的调整方式是在滤袋的整个使用过程中预先设定理想的压差及断裂强度的数值。

如果这些因素都被提前考虑到了，那么总体的运行成本，例如风机转动所消耗的电或脉冲清灰所需的压缩空气将大大节省。

以经验而论，清灰压力越有效，则应使用越紧密、克重越大的滤料。

适用的合成纤维及其稳定性：。
