总图深度要求

1 总则1.0.1 为加强对建筑工程设计文件编制工作的管理，保证各阶段设计文件的质量和完整性，特制定本规定。

1.0.2 各阶段设计文件编制深度应按以下原则进行（具体应执行第2、3、4 章条款）： 1 方案设计文件，应满足编制初步设计文件的需要；注：对于投标方案，设计文件深度应满足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款。

1.0.3 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明被应用图集的名称。

重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。

1.0.4 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。

1.0.5 注意索引编号与节点编号相符，一般水平尺寸应与轴线发生关系，垂直尺寸应与各层标高发生关系，所有尺寸与标高应与立面图、剖面图相呼应。

直尺寸应与各层标高发生关系，所有尺寸与标高应与立面图、剖面图相呼应。

一般情况下禁止标注尺寸与图面尺寸不一致。

若因尺寸太大，1.0.6 一般情况下禁止标注尺寸与图面尺寸不一致。

若因尺寸太大，在图面上放不下时，导致标注尺寸与实际图面尺寸不一致时，需作文字说明. 上放不下时，导致标注尺寸与实际图面尺寸不一致时，需作文字说明. 总平面指北针需用带风玫瑰图的指北针.1.0.7 总平面指北针需用带风玫瑰图的指北针. 墙体及楼板图例。

1.0.8 墙体及楼板图例。

1）比例大于 1:50 的平面及剖面图，应画出抹灰层与楼地面，屋面的面层的平面及剖面图，应画出抹灰层与楼地面，线以及各种材料图例。

（。

（材料图例见线以及各种材料图例。

（材料图例见房屋建筑统一制图标准）的平面及剖面图， 2）比例等于 1:50 的平面及剖面图，抹灰层的面层线及材料图例可以根据需要表示。

需要表示。

1:50 的平面图及剖面图，只表示墙体，楼板和其他构件和其他构件本身 3）比例小于 1:50 的平面图及剖面图，只表示墙体，楼板和其他构件本身的面层线，图例用简化图例（钢筋混凝土填灰，其余留白）的面层线，图例用简化图例（钢筋混凝土填灰，其余留白）2 方案设计2.1 一般要求2.1.1 方案设计文件 1 设计说明书，包括各专业设计说明以及投资估算等内容； 2 总平面图以及建筑设计图纸 3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。

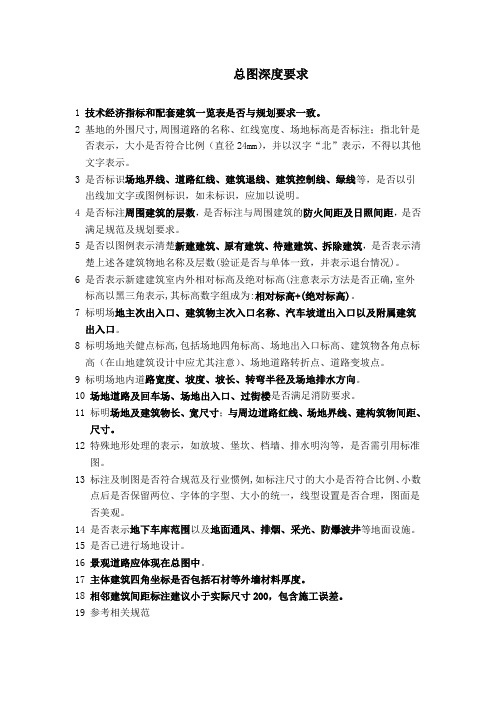

总图深度要求1 技术经济指标和配套建筑一览表是否与规划要求一致。

2 基地的外围尺寸,周围道路的名称、红线宽度、场地标高是否标注；指北针是否表示，大小是否符合比例（直径24mm），并以汉字“北”表示，不得以其他文字表示。

3 是否标识场地界线、道路红线、建筑退线、建筑控制线、绿线等，是否以引出线加文字或图例标识，如未标识，应加以说明。

4 是否标注周围建筑的层数，是否标注与周围建筑的防火间距及日照间距，是否满足规范及规划要求。

5 是否以图例表示清楚新建建筑、原有建筑、待建建筑、拆除建筑，是否表示清楚上述各建筑物地名称及层数(验证是否与单体一致，并表示退台情况)。

6 是否表示新建建筑室内外相对标高及绝对标高(注意表示方法是否正确,室外标高以黑三角表示,其标高数字组成为:相对标高+(绝对标高)。

7 标明场地主次出入口、建筑物主次入口名称、汽车坡道出入口以及附属建筑出入口。

8 标明场地关健点标高,包括场地四角标高、场地出入口标高、建筑物各角点标高（在山地建筑设计中应尤其注意）、场地道路转折点、道路变坡点。

9 标明场地内道路宽度、坡度、坡长、转弯半径及场地排水方向。

10 场地道路及回车场、场地出入口、过街楼是否满足消防要求。

11 标明场地及建筑物长、宽尺寸；与周边道路红线、场地界线、建构筑物间距、尺寸。

12 特殊地形处理的表示，如放坡、堡坎、档墙、排水明沟等，是否需引用标准图。

13 标注及制图是否符合规范及行业惯例,如标注尺寸的大小是否符合比例、小数点后是否保留两位、字体的字型、大小的统一，线型设置是否合理，图面是否美观。

14 是否表示地下车库范围以及地面通风、排烟、采光、防爆波井等地面设施。

15 是否已进行场地设计。

16 景观道路应体现在总图中。

17 主体建筑四角坐标是否包括石材等外墙材料厚度。

18 相邻建筑间距标注建议小于实际尺寸200，包含施工误差。

19 参考相关规范。

建筑专业图纸深度要求（1）总平面图1：500依照线路专业在1：500地势图上提供的车站中心线和该条线路中心线的位置，将车站绘制在1：500地势图上〔地下车站的外轮廓用粗虚线表示，地面出入口、风亭、地面站用粗实线表示〕，同时绘制外围轴线与外墙轮廓〔外围轴线为细线，外墙轮廓为粗线〕。

示明以下内容：车站中心线、线路中心线, 都市坐标网坐标值、场地邻近大型公建位置名称和指北针或风玫瑰；有空调的车站示明冷却塔的位置；出入口名称或编号；车站中心线处里程；车站中心线与线路中心线交点的坐标值；线路中心线与车站两端内墙面交点的坐标值〔与线路专业提供的相同〕。

注明以下尺寸：车站中心线与出入口、风道和换乘通道的关系；出入口、风道、换乘通道的长、宽和非90度的角度变化尺寸；车站的长、宽外包尺寸；操纵坐标〔轴线〕；线路中心线线间距；线路中心线至边墙间距；车站净宽；位于道路中的车站注明车站与道路中心线和道路红线的关系尺寸；车站中心线处±0.000与绝对标高的关系；室内外标高；自然地坪的绝对标高。

应附两表：1、车站要紧技术指标表：车站主体外包总长；车站主体标准段总宽；主体、出入口及通道、风道地下建筑面积，地面建筑面积和总建筑面积；中内心程处轨面高程、主体结构有效站台中内心程处的覆土厚度，假设明、暗挖结合车站应区分明挖段和暗挖段各自的覆土厚度，出入口的数量/提升高度，风亭的数量等。

2、坐标表：关于明挖车站主体建筑施工图需对其各个变化角点增加坐标；关于暗挖车站需注明暗挖结构二衬墙体与线路中心线路交叉点的坐标〔出入口、风道中心线与主体内侧坐标〕。

关于车站附属建筑及主体建筑与关键性的构筑物之间的距离应在总图中表示出来。

总图上还应表示线路曲线要素及车站方位角，区间人防隔断门，出入口及风道内的人防门及型号，非机动车停车场及规划公交站点、出租车停靠点等设施。

（2）站厅层平面1：200明示以下内容：承重墙、非承重墙、防火墙、防火分区分隔墙以及可拆墙、柱〔结构柱和构造柱〕和轴线及轴线编号；非付费区、付费区分隔栏杆；进出站方向；检票机和售、补票位置；环控机房、风道、风道防护门位置；风道竖井各部位房间名称；门开启方向；消火栓、地漏等位置，还应表示设备运输路径。

目录一、建筑工程设计文件编制深度规定1。

总则1~22。

一般要求 33。

城市设计 44。

总平面5~11 5。

建筑12~206. 结构21～337。

电气34～38 8。

电讯39~409. 给水排水41～4710. 采暖通风与空气调节48～5311。

热能动力54～58 12。

人防59～66 二、附录（一)条文说明67~72 （二)附件731.工程项目技术指标总表填写说明732.图纸封面格式74—753.图纸格式76-77 （三）电子数据标准格式78—87一、建筑工程设计文件编制深度规定二、附录1 总则1。

1 为加强对本市建筑工程施工图设计文件编制工作的管理,保证设计文件的质量和完整性,全面、直观反映城市规划内容,遵照国家现行有关设计文件深度规定，结合深圳市具体情况，特制定本规定。

1。

2 本规定适用于深圳市的各类民用建筑工程和一般工业建筑工程（房屋部分）的施工图设计。

1。

3 设计文件的编制必须贯彻执行国家和本市有关建筑工程的政策、法令和规定，应符合国家和本市现行的建筑工程建设标准、设计规范（规程）和制图标准，遵守设计工作程序。

设计文件应完整齐全，内容、深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审,减少各种差错。

1.4在设计中应因地制宜地积极推广和正确选用国家、行业、地区和本市的建筑标准设计，并在设计文件的图纸中注明图集名称。

重复利用其它工程的图纸或采用其他地区的标准图时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的要求。

1。

5各专业应根据设计任务书的要求，按照本规定的深度要求编制设计文件;当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求.当工程项目中有本规定未列入的内容时，则应参照本规定深度要求，将其编入设计文件中。

1.6 施工图设计1.6.1施工图设计文件应根据已批准的初步设计或方案（根据相关部门规定可不进行初步设计审查的项目)进行编制，内容以图纸为主，应包括封面、图纸目录、设计说明、图纸及工程预算书（当合同有要求时）等。

收集精品文档============================= ================================= ==========================================总平面图深度规定（总平面图上所必需的东西）：(1)现状地形和地物；(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，角点坐标、道路红线、建筑控制线，用地红线；(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、间距；(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称(或编号)、层数；(5)道路、广场的主要坐标(或定位尺寸)，停车场及停车位、消防车道及高层建筑消防扑救场地的布置，必要时加绘交通流线示意；==============================专业收集精品文档收集精品文档============================= ================================= ==========================================(6)绿化、景观及休闲设施的布置示意，并表示出护坡、挡土墙，排水沟等；(7)指北针或风玫瑰图；(8)主要技术经济指标基本包括：总用地面积、总建筑面积（地上、地下部分分列，不同功能性质部分分列）、建筑基底面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数、自行车停放数量等；(9)说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称(如为场地建筑坐标网时，应说明其与测量坐标网的换算关系)，补充图例及其他必要的说明等。

技术经济指标详解：总用地面积：开发商办理土地使用手续时，经指界测量确定并办理手续的面积，就是红线内的土地面积总和。

总图竖向设计深度规定1.竖向布臵图1.1 图面1.1.1 绘出简要的地形，测量控制点，水准点和测量坐标网，绘出施工坐标网（在设计和施工认为有必要时）或控制基线，注明上述各种相应的数据；1.1.2 绘出当地规划部门给定的临近城市道路规划红线和规划建筑红线及其他城市规划控制线，并标注相关数据；1.1.3 在远离市区的独立地块上的工程项目，应标绘出给定的工程四至、征地用地界限以及坐标等相关数据。

1.1.4 绘出风向玫瑰图或指北针，补充图例和必要的工程设计说明。

1.1.5 图面上其他信息应与总平面布臵图一致。

1.2 建构筑物1.2.1 绘出建筑物外轴线轮廓线和外墙（外保温）轮廓线，绘出门和室外台阶或坡道，绘出建筑物散水（1:500比例时）；1.2.2 标出建筑物室内地坪标高，注明建筑物编号、层数；1.2.3 绘出室外构筑物，如出入口大门、围墙、水池和通风口等。

1.3 道路1.3.1 绘出道路中心线、侧石线；绘出广场及其他设计场地边界或侧石线；绘出人行道和坡道、台阶等。

－1－1.3.2 绘出停车场边界或侧石线、泊位布臵及进出通道；1.3.3 在需做道路纵断面图的情况下，应注明道路编号。

1.4 场地设计1.4.1 绘出截水沟、路侧排水沟；绘出桥梁，注明跨径、跨数和编号；绘出涵洞，注明长度、孔数、孔径和编号；1.4.2 绘出雨水口位臵；绘出场地整平和排雨水方向。

1.4.3 绘出挡土墙，并分段标注长度；在工程需要或需画纵断面图时，需标注分段编号。

1.4.4 填挖方边坡（1/1000图上高差2米及以上，1/500图上高差1米及以上者画）并标示边坡加固的位臵和范围。

1.4.5 绘出道路和场地横断面示意标志。

1.4.6 绘出跌水和急流槽等水工构筑物以及为景观所用的水工构筑物。

1.4.7 当工程需要时，绘出整体或部分场地的设计等高线图。

1.4.8 若需单独绘制场地剖面图，应在图中标出剖面位臵和剖面号。

1.5 标高标注1.5.1 标出建筑物室外散水设计标高，在建筑室内外高差变化处或散水标高变化处应重点标出；1.5.2 若对室外工程有影响，应沿边界标出地下建构筑物上顶面标高以及该点室外场地（或道路、广场等）的设计标高。

总平面图深度规定及技术经济指标详解总平面图深度规定（总平面图上所必需的东西）：(1)现状地形和地物；(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，角点坐标、道路红线、建筑控制线，用地红线；(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、间距；(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称(或编号)、层数；(5)道路、广场的主要坐标(或定位尺寸)，停车场及停车位、消防车道及高层建筑消防扑救场地的布置，必要时加绘交通流线示意；(6)绿化、景观及休闲设施的布置示意，并表示出护坡、挡土墙，排水沟等；(7)指北针或风玫瑰图；(8)主要技术经济指标基本包括：总用地面积、总建筑面积（地上、地下部分分列，不同功能性质部分分列）、建筑基底面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数、自行车停放数量等；(9)说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称(如为场地建筑坐标网时，应说明其与测量坐标网的换算关系)，补充图例及其他必要的说明等。

技术经济指标详解：总用地面积：开发商办理土地使用手续时，经指界测量确定并办理手续的面积，就是红线内的土地面积总和。

包括建设用地面积、代征道路面积和代征绿化面积。

总建筑面积：指在建设用地范围内单栋或多栋建筑物地面以上及地面以下各层建筑面积之总和。

计算方法：在住宅建筑中，计算建筑面积的范围和方法是：(1)单层建筑物不论其高度如何，均按一层计算，其建筑面积按建筑物外墙勒脚以上的外围水平面积计算。

单层住宅如内部带有部分楼层(如阁楼)也应计算建筑面积。

(2)多层或高层住宅建筑的建筑面积，是按各层建筑面积的总和计算，其底层按建筑物外墙勒脚以上外围水平面积计算，二层或二层以上按外墙外围水平面积计算。

总图设计图纸深度要求总图设计图纸是工程项目中非常重要的文件，它对于整个项目的规划、布局和实施起着关键的指导作用。

为了确保总图设计的准确性和可行性，对于图纸的深度有着严格的要求。

一、总图设计图纸的组成总图设计图纸通常包括以下几个主要部分：1、总平面图：展示整个项目用地的范围、建筑物、构筑物、道路、绿化、停车场等的布局。

2、竖向布置图：反映场地的地形起伏、标高变化以及排水方向等。

3、管线综合图：整合各类管线（如给排水、电力、通信等）的走向、位置和相互关系。

4、绿化布置图：明确绿化区域的分布和植物配置。

5、土方工程图：计算土方挖填量，指导土方施工。

二、总平面图的深度要求1、用地范围清晰标注项目用地的边界，包括红线范围和周边的相邻关系，如道路、河流、建筑物等。

2、建筑物和构筑物准确绘制建筑物和构筑物的轮廓，标注其名称、层数、高度和坐标位置。

对于重要的建筑物，还应给出详细的尺寸和功能说明。

3、道路系统标明道路的中心线、边线、交叉点坐标和转弯半径。

区分主次干道，标注道路的宽度和路面材质。

同时，要表示出人行道、广场和停车场的位置和尺寸。

4、绿化景观画出绿地的范围和形状，标注主要的绿化树种和花坛、小品的位置。

5、坐标和标高给出场地内主要控制点的坐标和标高，以便于施工定位和竖向设计。

6、指北针和比例尺总平面图上必须有指北针，指明正北方向。

同时，要标注合适的比例尺，使图纸能够准确反映实际尺寸。

三、竖向布置图的深度要求1、地形地貌准确描绘场地的原始地形，包括等高线、坡向和坡度。

2、设计标高标注建筑物、道路、广场等的设计标高，以及场地的排水坡度和方向。

3、土方平衡计算并标注土方挖填方的数量和位置，力求土方平衡，减少土方运输成本。

4、挡土墙和护坡如果场地存在高差较大的区域，需要绘制挡土墙和护坡的位置、形式和尺寸。

四、管线综合图的深度要求1、管线种类和走向清楚显示各类管线（如给排水、电力、通信、燃气等）的平面位置和走向，避免管线之间的交叉和冲突。

建筑总图设计深度规定总平面图1、建筑基地内需要保留的地形和地物。

建筑基地内依椐城市规划与建设单位要求，需要保留的古迹、地貌、古树等。

2、建筑基地的测量坐标（建筑坐标）网、坐标值。

建筑物正负零处的标高值（绝对标高）。

总图应按上“北”下“南”方向绘制。

根据场地形状或布局，可向左或右偏转，但不宜超过45度。

建筑坐标网与测量坐标网的画法，建筑物、构筑物坐标值与标高的标注方法，详见《总图制图标准》 GB/T 50103---2001 中，条规定。

3、建筑基地四界的测量坐标，道路红线和建筑红线或用地红线的位置。

建筑基地四角界线的测量坐标（建筑坐标）值；道路红线是指城市道路规划的用地控制线（一般用中实线或虚线表示）；建筑红线又叫建筑控制线（建筑线），是指按规划沿城市道路两侧的建筑物、构筑物基底位置，距道路红线距离的控制线（一般用中实线或虚线表示）；用地红线是指工程项目用地的使用权属范围的边界线（一般用中实线或虚线表示）。

以上三条图线，在总平面图中，要用引出线标出说明。

4、建筑基地外四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数。

5、基地内建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系）尺寸。

总图上的建筑物、构筑物名称和编号的标注方法，详见《总图制图标准》GB/T 50103---2001 中2.6.1 条规定。

6、基地内的广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡的定位（坐标或相互关系）尺寸。

7、总图中的计量单位。

总图中的坐标、标高、距离宜以米为单位，并至少取小数点后两位，不足时以“0”补齐。

道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百份计，并应取至小数点后一位，不足时以“0”补齐。

8、指北针或风玫瑰图。

指北针的划法，《房屋建筑制图统一标准》GB/T 50001-2001 中规定：其圆的直径宜为 24 mm，用细实线绘制；指针尾部的宽度宜为 3 mm，指针头部应注“北”或“N”字。
