《数控技术》课程复习资料一、填空题：1.数控机床是用数字化代码来控制的相对运动，从而完成零件的加工。
2.所谓“插补”就是指在一条已知起点和终点的曲线上进行的过程。
3.对刀操作就是确定和之间关系的操作。
4.直流伺服电动机的控制特性是指其速度随化的特性，而其机械特性是指其速度随变化的特性。
5.刀具在机床上的位置是由的位置来表示的。
6.JB3051-82规定，数控机床坐标轴和方向是基于固定，移动。
7.数控机床上采用的导轨主要有、、等三种形式。
8.用逐点比较法插补直线OA，其起点坐标为O（0，0），终点坐标A（5，8），若采用插补的总步数作为终点减法计数器J E的初始值，即J E＝。
在插补过程中，每进给一步，计数器J E减1,当J E＝时，到达终点，停止插补。
9.光栅作为位移传感器，其高精度源于的莫尔条纹的和两大效应。
若光栅距为0.01mm，两块光栅之间的夹角为0.057°，则莫尔条纹宽度约为。
10.数控机床一般由控制介质、、测量装置和机械本体五个部分组成。
C系统软件必须完成和两大任务。
12.步进电机的“失步”现象有两种表现形式，即和。
13.刀具在机床上的位置是由的位置来表示的。
14.在CNC软件中资源分时共享要解决的问题是各任务何时占用CPU以及占用时间的长短，解决的办法是和相结合。
15.数控机床伺服驱动系统是指以机床移动部件的和作为控制量的自动控制系统，又称为拖动系统。
16.若三相步进电机（三相绕组分别为A、B、C），请写出三相六拍工作方式的通电顺序：。
17.对于第四象限逆圆弧来说，当F≥0时其进给方向为，偏差计算公式为。
18.数控机床的脉冲当量是指。
19.数控技术是指用对机床运动及其加工过程进行自动控制的一种方法。
20.从CNC系统使用的微机及结构来分，CNC系统的硬件结构一般分为：和结构两大类。
21.改变，不改变加工程序，就可以实现同一轮廓的粗、精铣加工。
22.数控机床按伺服系统的控制方式可分为、和。
数控机床技术测试试卷A卷<附答案)一、填空题<每空1分，共30分)1、数控机床按伺服系统的控制方式可分为、、。
2、较常见的CNC 软件结构形式有软件结构和软件结构。
3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。
4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。
5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。
6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。
7、影响材料放电腐蚀的主要因素是、、。
8、影响电火花加工精度的主要因素是、、。
9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。
10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。
11、数控机床的日常维护与保养主要包括、、等三个方面内容。
12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。
13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。
二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。
否则存储器中的数据就会丢失，造成数控系统的瘫痪。
<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。
<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。
<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。
<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。
<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。
7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。
8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<) <)<)9、M08 指令功能在程序段运动结束后开始。
1.2 数据采样插补的特点是插补运算分两步进行。
第一步进行粗插补，第二步进行精插补。
1.5刀具补偿包括刀具长度补偿和刀具半径补偿。
1.9 伺服系统被看作一个独立部分，与数控系统和机床本体并列为数控机床的三大组成部分。
2.1 一般而言，数据采样的插补周期T必须A插补运算时间。
A：大于；B：小于；C：等于2.2 数据采样插补又称为数字增量插补，适用于数控机床 C 驱动的闭环进给伺服系统。
A：步进电机； B：直流伺服电机；C：交流或直流伺服电机2.4 机床数控系统中的PLC经常被用作 A 控制。
A：逻辑顺序；B：智能；C：进给伺服；2.5 目前数控机床高速主轴电机使用最多的是 C 。
A：步进电机； B直流伺服电机：C交流伺服电机：D：直线电机2.7 数控机床在加工零件时，刀具相对于工件运动的 A 称为对刀点。
A：起点；B：基点；C：原点2.8 伺服系统是一种反馈控制系统。
不仅能控制执行件的 C，而且能控制几个执行件按一定运动规律合成的轨迹。
A: 速度；B：速度、位置； C：速度、方向、位置2.9 旋转变压器是利用电磁感应原理的 A 式角位移检测传感器。
A：模拟式；B；数字式；C：脉冲式2.10 在 D 系统中，进给速度的计算方法是采用数据采样方法进行插补加工，进给速度的计算是根据编程速度F值，将被加工零件轮廓曲线分割为采样周期的轮廓步长。
A：闭环；B：半闭环；C：开环；D：闭环和半闭环3.2a 数控机床的工作流程包括哪些内容？答：工作流程包括：①数据加工程序的编制；②输入；③译码；④刀具补偿；⑤插补；⑥位置控制和机床加工。
3.3a 后置处理程序的作用是什么？答：后置处理的目的是生成数据加工程序。
由于各种机床使用的控制系统不同，所用的数据加工程序的指令代码及格式也有所不同。
为解决这个问题，自动编程软件通常设置一个后置处理程序，在后置处理前，编程人员应根据具体数控机床指令代码及程序的格式，事先编辑好这个文件，这样才能输出符合数控加工格式要求的数控加工程序。
一．填空题（每题4分，共36分）1．数控加工中的最基本问题就是根据所输入的零件加工程序中有关几何形状和的原始数据及其指令，通过相应的插补运算。
按一定的关系向各个坐标轴的驱动控制器分配，从而使得驱动工作台相对主轴的运动轨迹, 以一定的精度要求逼近于所加工的零件的外形轮廓尺寸。
2．按加工批量和零件的复杂程度，试在下图区域内标出通用机床、专用机床和数控机床的适用位置。
3．功率步进电机一般用于普通机床的数控改造，以及对精度要求较低的场合等系统。
步进电机的步距角是指。
对于三相步进电机，当以双相通电方式，齿数为40时。
此时步距角α＝。
4．为了保证数控机床总是能在最有利的切削速度下进行加工，或实现桓速切削的功能，数控机床的主轴转速通常在其调速范围内。
因此，现代数控机床常采用作为主运动的动力源。
5．数控机床的最小设定单位是，标制着数控机床精度的分辨率，其值一般为，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。
6．通常把数控车床的床身导轨倾斜布置，可改善其和。
提高机床的静刚度。
7．数控技术是的技术；计算机数控（CNC）是指；数控机床具有、、、、等优点。
8．插补器就实现的方法而言，可用或；按其实现的功能来分类，它可分为、、等类型。
9．刀具半径补偿是指。
左偏刀具半径补偿指令和右偏刀具半径补偿指令分别为和。
二．简答题（每题6分，共18分）1．何谓二轴半坐标数控机床？2．试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何？伺服系统常用的驱动元件是什么？3．简述数控车床采用钢板焊接床身的原因。
三．计算题（10分）若加工第一象限直线OE，起点为O(0，0)，终点为E(7，4)，设累加器为3位，试按DDA法进行插补计算，并绘出插补轨迹图。
四．论述题（每题9分，共36分）1．试推导下图内的脉冲当量δ与步距角α的关系式，假设已知各齿轮齿数和丝杠的导程。
由于脉冲当量是规定的，步进电机一经选定后，其步距角也是一定的，试回答如何满足脉冲当量与步距角中间的关系？2．试讨论利用光栅的摩尔条纹特点如何来检测机床移动部件的位移、移动方向和移动的速度？3．试分别论述开环控制系统、半闭环控制系统和闭环控制系统的实现方式和特点。
数控机床复习题及答案一、选择题1. 数控机床的英文缩写是：A. CNCB. CADC. CAMD. CAE答案：A2. 数控机床的控制方式是：A. 手动控制B. 半自动控制C. 全自动控制D. 遥控控制答案：C3. 数控机床的主要组成部分不包括：A. 数控系统B. 伺服系统C. 工作台D. 人工操作员答案：D4. 数控编程中的G代码用于：A. 选择刀具B. 控制机床运动C. 设置工件坐标系D. 选择主轴转速答案：B5. 以下哪个不是数控机床的特点：A. 高精度B. 高效率C. 操作复杂D. 灵活性高答案：C二、填空题6. 数控机床的分类包括车床、铣床、________、________等。
答案：钻床、磨床7. 数控机床的伺服系统主要由________、________和执行元件组成。
答案：控制器、驱动器8. 数控编程中的M代码通常用于_______。
答案：控制机床辅助功能9. 数控机床的精度通常由_______和_______决定。
答案：机械结构、控制系统10. 数控机床的维护包括日常维护、定期维护和_______。
答案：故障维修三、简答题11. 简述数控机床的工作原理。
答案：数控机床的工作原理是通过数控系统接收编程指令，然后通过伺服系统控制机床各轴的精确运动，实现对工件的加工。
12. 数控机床与传统机床相比有哪些优势？答案：数控机床相比传统机床具有加工精度高、加工效率高、加工范围广、自动化程度高、操作简便等优势。
四、计算题13. 若数控机床的X轴移动速度为20mm/s，Y轴移动速度为15mm/s，求在X轴和Y轴同时移动时，机床的合成速度是多少？答案：合成速度V = √(20^2 + 15^2) = √(400 + 225) =√625 = 25mm/s五、论述题14. 论述数控机床在现代制造业中的重要性及其发展趋势。
答案：数控机床作为现代制造业的关键设备，具有高精度、高效率、高自动化的特点，极大地提高了生产效率和产品质量。
数控技术试题及答案一、单项选择题（每题2分，共20分）1. 数控机床的英文缩写是（）。
A. NCB. CNCC. CADD. CAM2. 在数控机床中，用于编程的坐标系是（）。
A. 世界坐标系B. 机床坐标系C. 工件坐标系D. 绝对坐标系3. 数控机床的伺服系统通常指的是（）。
A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统4. 数控编程中的G代码是用于（）。
A. 指定速度B. 指定刀具C. 控制机床运动D. 控制主轴转速5. 在数控加工中，刀具半径补偿的作用是（）。
A. 避免刀具与工件碰撞B. 改变刀具路径C. 提高加工速度D. 减少加工时间6. 数控机床的润滑系统的主要作用是（）。
A. 减少机床振动B. 降低机床温度C. 减少摩擦和磨损D. 增加机床寿命7. 数控机床加工中心的特点是（）。
A. 只能进行铣削加工B. 只能进行车削加工C. 可以进行多工序加工D. 只能进行钻孔加工8. 数控机床的精度通常由（）决定。
A. 控制系统B. 驱动系统C. 测量系统D. 机床结构9. 在数控编程中，M代码通常用于（）。
A. 控制机床运动B. 选择刀具C. 输入或修改参数D. 程序结束10. 数控机床的分类中，点位控制数控机床主要用于（）。
A. 铣削加工B. 车削加工C. 点位加工D. 曲线加工二、填空题（每题2分，共20分）11. 数控机床的伺服电机通常采用___________电机，以实现高精度控制。
12. 数控编程中的循环指令可以简化___________的编程工作。
13. 数控机床的刀具库中，刀具的更换通常由___________系统自动完成。
14. 数控机床的加工程序中，___________指令用于暂停机床的运动。
15. 数控机床的对刀操作是指确定___________与___________之间的相对位置关系。
16. 数控机床的刚性主要取决于___________和___________。
数控技术基础复习题答案一、单项选择题1. 数控机床的数控系统通常由输入装置、数控装置、伺服系统和（）组成。
A. 检测装置B. 驱动装置C. 操作面板D. 机床本体答案：D2. 数控机床的坐标轴中，Z轴通常表示（）。
A. X轴B. Y轴C. 垂直轴D. 水平轴答案：C3. 在数控加工中，G代码中的G00表示（）。
A. 直线插补B. 圆弧插补C. 快速定位D. 暂停答案：C4. 数控机床的伺服系统主要作用是（）。
A. 驱动机床运动B. 控制机床速度C. 检测机床位置D. 以上都是答案：D5. 数控编程中，绝对编程和增量编程的主要区别在于（）。
A. 编程方式B. 坐标系的选择C. 刀具路径的计算方法D. 机床的控制方式答案：B二、多项选择题1. 数控机床的主要特点包括（）。
A. 高精度B. 高效率C. 高自动化D. 灵活性差答案：ABC2. 数控加工中常用的刀具材料有（）。
A. 硬质合金B. 陶瓷C. 金刚石D. 碳钢答案：ABC3. 数控机床的维护保养包括（）。
A. 定期更换润滑油B. 清洁机床表面C. 检查电气线路D. 更换磨损零件答案：ABCD三、判断题1. 数控机床的精度只与机床本身的制造精度有关，与操作人员的技能无关。
（）答案：错误2. 数控机床的伺服系统可以是开环也可以是闭环。
（）答案：正确3. 数控编程中的G代码和M代码都是程序指令，但G代码控制机床的运动，M代码控制机床的辅助功能。
（）答案：正确四、简答题1. 简述数控机床的组成及其功能。
数控机床主要由数控系统、伺服系统、机床本体、辅助装置等组成。
数控系统负责接收输入的程序指令并进行处理，控制机床的运动和加工过程；伺服系统根据数控系统的指令驱动机床各轴的运动，实现精确定位；机床本体是实现加工的物理载体；辅助装置包括冷却、润滑、排屑等系统，保证机床的正常运行。
2. 描述数控编程中的刀具补偿功能及其作用。
刀具补偿功能是指在数控编程时，考虑到刀具的尺寸和形状对加工路径的影响，通过预先设定的补偿值来调整刀具路径，以确保加工精度。
数控技术试题及答案（一）单项选择题1. 数控编程语言的基本特点是：A. 采用图形化编程界面B. 采用文字化编程方式C. 采用机械化编程方式D. 采用模型化编程方式答案：B2. 数控机床的主要运动方式包括：A. 直线插补运动B. 圆弧插补运动C. 等倾角插补运动D. 高低波插补运动答案：A、B3. G代码是数控编程中的一类基本指令，以下哪个是G代码的作用？A. 控制刀具运动轴的速度B. 控制切削进给速度C. 控制切削进给方向D. 控制切削进给轴的位置答案：A、B、C、D4. 某零件要求加工直径为50mm的孔，你选择的切削工具直径为12mm，每刀进给深度为2mm，切削转速为300r/min，则完成该孔的加工需要多少刀？A. 4刀B. 12刀C. 25刀D. 50刀答案：C5. 数控机床的基本误差源主要包括：A. 机床基床刚度误差B. 机床导轨精度误差C. 机床传动装置误差D. 机床伺服系统误差答案：A、B、C、D（二）填空题1. G代码中，G54表示的意思是：_______。
答案：工件坐标系的选择。
2. 在数控编程中，数控系统根据刀具直径自动生成_______码。
答案：刀具半径补偿。
3. 数控机床的主轴转速通常用_______来表示。
答案：r/min。
4. 用于在数控机床上进行圆弧插补的编程指令是_______。
答案：G02和G03。
5. 在数控机床加工中，工件坐标系的原点位置一般设置在_______。
答案：工件的固定点。
（三）简答题1. 试述数控编程中的绝对坐标与增量坐标的区别。
答：数控编程中的绝对坐标是指以工件坐标系原点为参考，由程序编制者提供每个轴的具体坐标值，从而确定各轴位置。
而增量坐标则是相对于上一刀位或上一轨迹段的末点坐标，以增量的方式描述刀位移动。
2. 数控机床的刀具半径补偿有何作用？请举例说明。
答：刀具半径补偿是为了解决数控机床上圆角轮廓加工时，刀具半径产生的误差问题。
通过进行刀具半径补偿，可以使机床刀具在切削加工时呈现出更加精确的轮廓。

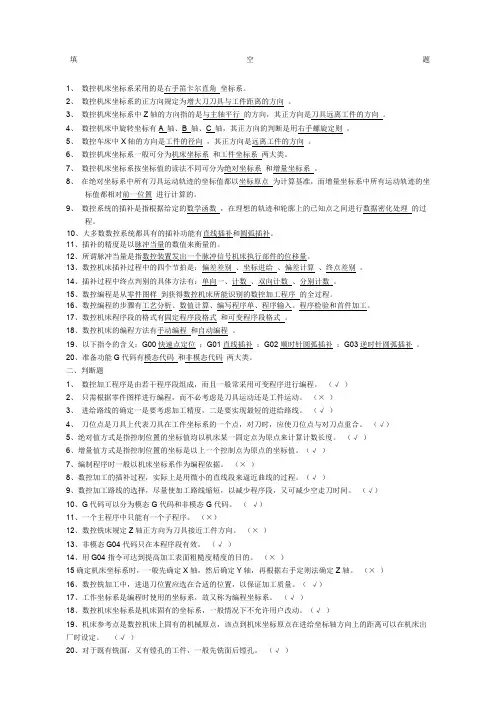

填空题1、数控机床坐标系采用的是右手笛卡尔直角坐标系。
2、数控机床坐标系的正方向规定为增大刀刀具与工件距离的方向。
3、数控机床坐标系中Z轴的方向指的是与主轴平行的方向，其正方向是刀具远离工件的方向。
4、数控机床中旋转坐标有A 轴、B 轴、C 轴，其正方向的判断是用右手螺旋定则。
5、数控车床中X轴的方向是工件的径向，其正方向是远离工件的方向。
6、数控机床坐标系一般可分为机床坐标系和工件坐标系两大类。
7、数控机床坐标系按坐标值的读法不同可分为绝对坐标系和增量坐标系。
8、在绝对坐标系中所有刀具运动轨迹的坐标值都以坐标原点为计算基准，而增量坐标系中所有运动轨迹的坐标值都相对前一位置进行计算的。
9、数控系统的插补是指根据给定的数学函数，在理想的轨迹和轮廓上的已知点之间进行数据密化处理的过程。
10、大多数数控系统都具有的插补功能有直线插补和圆弧插补。
11、插补的精度是以脉冲当量的数值来衡量的。
12、所谓脉冲当量是指数控装置发出一个脉冲信号机床执行部件的位移量。
13、数控机床插补过程中的四个节拍是：偏差差别、坐标进给、偏差计算、终点差别。
14、插补过程中终点判别的具体方法有：单向一、计数、双向计数、分别计数。
15、数控编程是从零件图样到获得数控机床所能识别的数控加工程序的全过程。
16、数控编程的步骤有工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工。
17、数控机床程序段的格式有固定程序段格式和可变程序段格式。
18、数控机床的编程方法有手动编程和自动编程。
19、以下指令的含义：G00快速点定位；G01直线插补；G02顺时针圆弧插补；G03逆时针圆弧插补。
20、准备功能G代码有模态代码和非模态代码两大类。
二、判断题1、数控加工程序是由若干程序段组成，而且一般常采用可变程序进行编程。
（√）2、只需根据零件图样进行编程，而不必考虑是刀具运动还是工件运动。
（×）3、进给路线的确定一是要考虑加工精度，二是要实现最短的进给路线。
1.2 数据采样插补的特点是插补运算分两步进行。
第一步进行粗插补，第二步进行精插补。
1.5刀具补偿包括刀具长度补偿和刀具半径补偿。
1.9 伺服系统被看作一个独立部分，与数控系统和机床本体并列为数控机床的三大组成部分。
2.1 一般而言，数据采样的插补周期T必须A插补运算时间。
A：大于；B：小于；C：等于2.2 数据采样插补又称为数字增量插补，适用于数控机床 C 驱动的闭环进给伺服系统。
A：步进电机； B：直流伺服电机；C：交流或直流伺服电机2.4 机床数控系统中的PLC经常被用作 A 控制。
A：逻辑顺序；B：智能；C：进给伺服；2.5 目前数控机床高速主轴电机使用最多的是 C 。
A：步进电机； B直流伺服电机：C交流伺服电机：D：直线电机2.7 数控机床在加工零件时，刀具相对于工件运动的 A 称为对刀点。
A：起点；B：基点；C：原点2.8 伺服系统是一种反馈控制系统。
不仅能控制执行件的 C，而且能控制几个执行件按一定运动规律合成的轨迹。
A: 速度；B：速度、位置； C：速度、方向、位置2.9 旋转变压器是利用电磁感应原理的 A 式角位移检测传感器。
A：模拟式；B；数字式；C：脉冲式2.10 在 D 系统中，进给速度的计算方法是采用数据采样方法进行插补加工，进给速度的计算是根据编程速度F值，将被加工零件轮廓曲线分割为采样周期的轮廓步长。
A：闭环；B：半闭环；C：开环；D：闭环和半闭环3.2a 数控机床的工作流程包括哪些内容？答：工作流程包括：①数据加工程序的编制；②输入；③译码；④刀具补偿；⑤插补；⑥位置控制和机床加工。
3.3a 后置处理程序的作用是什么？答：后置处理的目的是生成数据加工程序。
由于各种机床使用的控制系统不同，所用的数据加工程序的指令代码及格式也有所不同。
为解决这个问题，自动编程软件通常设置一个后置处理程序，在后置处理前，编程人员应根据具体数控机床指令代码及程序的格式，事先编辑好这个文件，这样才能输出符合数控加工格式要求的数控加工程序。
3.4a数控加工工艺处理有哪些内容？答：1）选择并确定进行数控加工的零件及内容。
2）对被加工零件的图样进行工艺分析，明确加工内容和技术要求，在此基础上确定零件的加工方案、划分和安排加工工序。
3）设计数控加工工序。
如工步的划分，零件的定位，夹具与刀具的选择，切削用量的确定等。
4）选择对刀点、换刀点的位置，确定加工路线，考虑刀具的补偿。
5）分配数控加工中的容差。
6）数控加工工艺技术零件的定型与归档。
4.3a如图所示板类零件，其厚度为10mm，需进行外轮廓的铣削精加工，精加工余量为0.2mm。
选择的立铣刀直径为φ20。
试列表写出该零件轮廓的精加工程序，并加以注释。
图4.1 表4.1 加工程序程序注释O0001 程序代号N01 G00 G90 X120 Y60 Z50 绝对值输入，快速进给到X120 Y60 Z50N02 X100 Y40 M13 S500 快速进给到X100 Y40切削液开，主轴正转，转速500r/minN03 Z-11 快速向下进给到Z-11N04 G01 G41 X70 Y10 H012 F100 直线插补到X70 Y10，刀具半径左补偿H012=10mm,进给速度100mm/sN05 Y-10 直线插补到X70 Y-10N06 G02 X40 Y-40 R30 顺圆插补到X40 Y-40，半径为30mmN07 G01 X-70 直线插补到X-70 Y-40N08 Y40 直线插补到X-70 Y40N09 X40 直线插补到X40 Y40N10 G03 X70 Y10 R30 逆圆插补到X70 Y10, 半径为30mmN11 G01 X85 直线插补到X85 Y10N12 G00 G40 X100 Y40 快速进给到X100 Y40，取消刀具半径补偿N13 X120 Y60 Z50 快速进给到X120 Y60 Z50N14 M30 程序结束，系统复位4.4 设在第一象限插补直线段OA，起点为坐标原点O(0,0)，终点为A（6，4）。
试用逐点比较法进行插补，要求：①列表填写插补计算过程；②画出插补轨迹图。
图插补轨迹解：刀具沿x、y轴应走的总步数为，插补运算过程见下表，插补轨迹如下图。
（1分）图插补轨迹（4分）表：逐点比较插补运算过程（5分）偏差判别进给方向新偏差计算终点判别F 0=0 +X F1=F0-Ye=0-4= -4 N=10-1=9F1=-4<0 +Y F2=F1+Xe=-4+6=2 N=9-1=8F2=2>0 +X F3=F2-Ye=2-4= -2 N=8-1=7F3=-2<0 +Y F4=F3+Xe=-2+6=4 N=7-1=6F4=4>0 +X F5=F4-Ye=4-4= 0 N=6-1=5F5=0 +X F6=F5-Ye=0-4=-4 N=5-1=4F6=-4<0 +Y F7=F8+Xe=-4+6=2 N=4-1=3F 7=2 +X F8=F7-Ye=2-4= -2 N=3-1=2F8=-2<0 +Y F9=F8+Xe=-2+6=4 N=2-1=1F9=4>0 +X F10=F9-Ye=4-4= 0 N=1-1=01.1b 所谓插补，就是数据密化的过程。
在实际加工过程中，常采用小段直线或圆弧来逼近零件的轮廓曲线。
1.2b DDA直线插补的物理意义是使动点沿速度矢量的方向前进，这种方法同样适用于DDA 圆弧插补。
1.5b 刀具补偿的作用是把零件轮廓轨迹转换成为刀具中心轨迹1.6b采用步进电机的开环伺服系统，对于数控装置发来的一个进给脉冲经驱动线路放大后驱动步进电机转过一个步距角，经过机械传动系统带动工作台移动一个脉冲当量的位移。
1.7逐点比较法是以折线逼近直线或圆弧曲线，它与给定的直线或圆弧之间的最大误差不超过一个脉冲当量。
1.9b 数控机床的伺服驱动系统通常包括两种：进给伺服系统和主轴伺服系统。
1.10b 直线式感应同步器由作相对平行移动的定尺和滑尺组成。
2.1b 插补周期与位置反馈采样周期 C 。
A：相同；B：不相同；C：可以相同，也可以不相同2.5b 脉冲增量插补法适用于以 A 为驱动装置的开环伺服系统。
A：步进电机； B直流伺服电机：C交流伺服电机：D：直线电机2.7b 一个零件的轮廓曲线一般是由许多不同的几何元素组成的，把各几何元素间的连接点称为 B 。
A：起点；B：基点；C：原点2.8b 闭环位置控制系统又称为位置伺服系统，是基于 B 原理工作的。
A：正反馈控制；B；负反馈控制；C：逻辑顺序控制2.9b 检测装置的功能是对 C 进行检测与信号变换，与指令信号进行比较，达到反馈控制的目的。
A：输入变量；B；随机变量；C：被控变量2.10b 进给速度的计数方法因系统不同有很大差别。
在 C 系统中，坐标轴运动速度是通过控制向步进电机输出脉冲频率来实现的。
该频率的计数方法是根据编程速度的F值来确定的。
A：闭环B：半闭环C：开环D：闭环和半闭环3.2b 数控机床编制程序的一般步骤是什么？答：分析零件图样、确定加工工艺过程、数值分析、编写零件加工程序、制作控制介质、程序校验和试切削。
3.3b 何谓插补？常用的插补算法有几种？答：插补就是在已知曲线的种类、起点、终点和进给速度的条件下，在曲线的起点、终点之间进行“数据点的密化”，即数控装置在轮廓的起点和终点之间计算出若干个中间点的坐标值。
目前，常用的插补算法有脉冲增量插补和数据采样插补。
3.4b 进给伺服系统的作用是什么？进给伺服系统的技术要求有哪些?答：进给伺服系统的作用：进给伺服系统是数控系统主要的子系统。
它忠实地执行由CNC装置发来的运动命令，精确控制执行部件的运动方向，进给速度与位移量。
进给伺服系统的技术要求：调速范围要宽且要有良好的稳定性(在调速范围内)；位移精度高；稳定性好；动态响应快；还要求反向死区小，能频繁启、停和正反运动。
4.3b如图所示零件，厚度为10mm，所选立铣刀直径为φ20mm。
试列表写出该零件轮廓的精加工程序，并加以注释。
图4.1表4.1 加工程序程序注释O1000 程序代号N010 G90 G54 G00 X-50 Y-50 G54加工坐标系，快速进给到X-50 Y-50N020 S800 M03 主轴正转，转速800r/minN030 G43 G00 H12 刀具长度补偿H12=20N040 G01 Z-20 F300 Z轴工进至Z=-20N010 G42 G01 X-30 Y0 F300 H22 M08 切削液开，直线插补至X-30 Y0，刀具半径右补偿H22=10mmN020 X100 直线插补至X=100 Y=0N030 G02 X300 R100 圆弧插补至X=300 Y=0N040 G01 X400 直线插补至X=400 Y=0N050 Y300 直线插补至X=400 Y=300N060 G03 X0 R200 逆圆插补至X=0 Y=300N070 G01 Y-30 直线插补至X=0 Y=-30N080 G40 G01 X-50 Y-50 直线插补至X=-50 Y=-50 取消刀具半径右补偿N090 M09 切削液关1．伺服系统由伺服驱动电路和伺服驱动装置组成。
2．数控机床按控制运动的方式可分为点位控制数控机床、点位直线控制数控机床、轮廓控制数控机床。
3．数控技术中常用的插补算法有脉冲增量插补法和数据采样插补法插补法两类。
4．刀具补偿分为半径补偿，长度补偿。
5程序编制可分为手动编程和自动编程。
6．数控设备主要由输入输出装置、计算机数控装置、伺服系统和受控设备组成。
7．G代码中，模态代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；非模态代码表示只在本程序段中有效。
9．常用的位置检测装置有：编码器、光栅、旋转变压器、磁栅等。
10．伺服系统的作用是把来自数控装置的插补脉冲信号转换为机床移动部件的移动。
14．插补是指：在被加工轨迹上的已知点之间进行数值密化工作。
五、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。
试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向； (4)用箭头和文字标明刀具偏移方向、距离。
%O001N001 G90G00G54X-20.Y0Z100.;N002 S1000M03;N003 G43Z-10.H01;N004 G01G41X0Y0D02F300.;N005 G01X0Y15.;N006 G02X10.Y25.R10.;N007 G01X58.775;N008 G02X58.775Y-25.R-40.;N009 G01X10.;N010 G02X0Y-15.I0J10.;N011 G01X0Y0;N012 G01G40X-20.Y0;N013 G00Z100.M05;N014 M30;%1．脉冲编码器输出的信号类型是【 A 】A．脉冲串 B.电压 C．电流D．相位2．步进电机每接收一个电脉冲信号，相应转过的一个固定角度称为【 B 】A．齿距角 B．步距角 C.转角 D．夹角3．加工工件同一轮廓时采用不同直径的刀具，或同一把刀具因磨损后使直径发生变化的情况下，为了不改变已经编制好的程序，这时可以调用数控系统的【 B 】A．刀具长度补偿功能 B．刀具半径补偿功能C．刀具位置补偿功能 D．刀尖圆弧半径补偿功能4．插补圆弧时，逼近给定的圆弧曲线采用【 D 】A微小圆弧 B．微小曲线 C．微小角度D．微小直线5．步进电机输人的脉冲频率越高，输出的电磁转矩【 A 】A．越小 B．越大 C．相等 D．无关6.多微处理器的结构特点是【 B 】A．多任务集中控制、分时处理 B.多任务并行处理C.单任务分时处理D.结构简单7.数控系统的管理软件不包括【 D 】A输入 B．I／0处理 C.显示 D．插补10．主轴速度功能由字母_____s_____加_____数字_____表示，单位是r／min。
