管内穿线(缆)工程施工方法

电气管道和穿线技术一、施工程序1)敷设暗管的施工程序如下:施工准备→管道预制和弯曲→确定盒位→固定盒箱→管道连接→变形缝处理→接地线跨接。

2)明管敷设施工程序如下:施工准备→预制弯管、支吊架→确定盒、箱、固定点位置→固定支吊架→固定盒、箱→管道敷设连接→变形缝处理→接地跨接线。

3)管内穿线施工程序:施工准备→导线选择→导线穿线→管道清理→导线放线、断线→导线与导线绑扎→护口→导线连接→导线焊接→导线缠绕→导线绝缘检查、导线摇测。

二、主要施工方法和技术要求1、埋管敷设(1)暗管敷设的基本要求是:敷设在多尘和潮湿场所的电线、管道、管口和管接头应密封；电线应沿最近的路线铺设，并尽可能少弯曲。

埋在墙内或混凝土内的管道离表面的净距不应小于15毫米；。

埋地电线和管道不应穿过设备基础。

(2)预制:①钢管煨弯:当管径小于等于20mm时，用手板煨弯。

当管径大于等于25毫米时，使用液压弯曲装置。

②管子切割:用钢锯、切管机、砂轮锯切割管子，测量要切割的管子尺寸，夹牢在钳口中进行切割。

断口应均匀无歪斜，管口应光滑无毛刺，并清除管内铁屑。

③管道穿线:采用穿线板和套管机。

使用穿线板时，应根据管子外径选择相应的模具。

在穿线过程中，应均匀用力。

使用穿线机时，要注意及时浇上冷却液，使螺纹不乱但不太长，消除夹渣，螺纹干净清晰。

(3)盒、箱位置的确定:根据设计要求，确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正，标出盒、箱的实际尺寸和位置。

(4)固定盒、箱:先将盒、箱稳住，然后灌浆，砂浆应饱满、平整、牢固，位置正确。

现浇混凝土板墙固定盒与盒用支撑铁固定；现浇混凝土楼板，将箱体封堵，并与底层钢筋固定牢固。

管道配好后，与土建浇注混凝土同时完成。

箱和盒的安装要求如下表所示:盒子和盒子安装要求列表(5)管道连接(1)管径20mm及以下，必须用管箍螺纹连接。

管接头应用φ6圆钢跨接线""焊接，不得有乱穿线现象。

管口应锉平光滑，管箍应采用穿丝管箍，接头应牢固紧密，外露螺纹不得超过2扣；直径25mm及以上的钢管，可采用管箍连接或套管焊接。

管内穿线和导线连接施工工艺1.技术要求1.1管内穿线要顺畅，导线连接要牢固，导电良好。

1.2不同回路、不同电压等级和交流与直流的导线，不得穿入同一根管内。

1.3截面为2.5 mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接。

1.4截面大于2.5 mm2的多股铜芯线的终端，除设备自带插座或端子外，应压接端子后再与设备、器具的端子连接。

1.5截面为1Omm2及以下的单股铜芯线可直接与设备、器具的端子连接。

1.6锡焊连接的焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。

1.7压板或其他专用夹板，应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置应齐全。

1.8剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。

1.9电线及电缆穿管规定1.10三相或单相的交流单芯电缆，不得单独穿于钢导管内。

1.11不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同二交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。

1.12电线、电缆穿管前，应清除管内杂物和积水。

管口应有保护措施，不进入接线（箱）的垂直管口穿入电线、电缆后，管口应密封。

2.设备材料2.1各种型号、规格的绝缘导线电气安装工程中使用的导线应是厂家生产的线径、绝缘层符合国家要求的产品，并应有名符其实的产品合格证。

2.2穿线钢丝、棉布、滑石粉、高压绝缘胶布、塑料绝缘带及黑胶布、铝压接管、绝缘螺旋接线钮、焊锡、焊锡膏、铝焊药等。

3.施工常用机具及材料施工常用机具：放线架、克丝钳、剥线钳、电工刀、导线压接钳、螺丝刀、锡焊工具等。

4.作业条件4.1管内穿线应在建筑物的抹灰、粉刷及地面工程结束后进行，在穿线前应将电线保护管内的积水及杂物清理干净。

4.2配线工程施工前，建筑工程应符合下列要求：4.2.1对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。

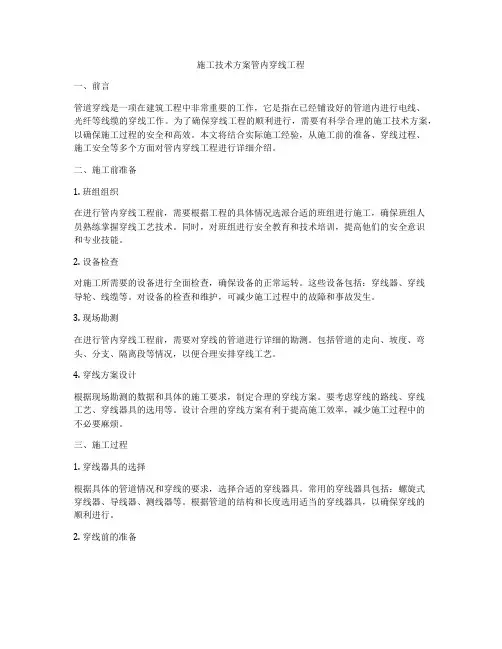

施工技术方案管内穿线工程一、前言管道穿线是一项在建筑工程中非常重要的工作，它是指在已经铺设好的管道内进行电线、光纤等线缆的穿线工作。

为了确保穿线工程的顺利进行，需要有科学合理的施工技术方案，以确保施工过程的安全和高效。

本文将结合实际施工经验，从施工前的准备、穿线过程、施工安全等多个方面对管内穿线工程进行详细介绍。

二、施工前准备1. 班组组织在进行管内穿线工程前，需要根据工程的具体情况选派合适的班组进行施工，确保班组人员熟练掌握穿线工艺技术。

同时，对班组进行安全教育和技术培训，提高他们的安全意识和专业技能。

2. 设备检查对施工所需要的设备进行全面检查，确保设备的正常运转。

这些设备包括：穿线器、穿线导轮、线缆等。

对设备的检查和维护，可减少施工过程中的故障和事故发生。

3. 现场勘测在进行管内穿线工程前，需要对穿线的管道进行详细的勘测。

包括管道的走向、坡度、弯头、分支、隔离段等情况，以便合理安排穿线工艺。

4. 穿线方案设计根据现场勘测的数据和具体的施工要求，制定合理的穿线方案。

要考虑穿线的路线、穿线工艺、穿线器具的选用等。

设计合理的穿线方案有利于提高施工效率，减少施工过程中的不必要麻烦。

三、施工过程1. 穿线器具的选择根据具体的管道情况和穿线的要求，选择合适的穿线器具。

常用的穿线器具包括：螺旋式穿线器、导线器、测线器等。

根据管道的结构和长度选用适当的穿线器具，以确保穿线的顺利进行。

2. 穿线前的准备在进行穿线前，需要对穿线器具进行检查，并进行合适的润滑处理。

同时要对穿线路线进行清理，以确保穿线的顺利进行。

另外，还需要对管道进行检查，确保管道的光滑和无损伤。

3. 穿线操作根据穿线方案设计的要求，进行穿线操作。

在穿线过程中，要按照一定的顺序和方法进行，避免出现错位、卡死等情况。

同时，对于弯头、分支等复杂位置的穿线，要根据实际情况进行灵活处理。

4. 穿线终端端头处理在穿线的终端处，需要对穿线线缆进行合理的处理。

管内穿线施工方案
管内穿线施工是指在管道内进行线缆敷设的工程操作，这种施工方法通常应用
于建筑、道路、铁路等工程项目中。

在进行管内穿线施工时，需考虑到管道的材质、直径、弯曲度以及线缆的类型和长度等因素，以确保施工顺利进行并达到预期的效果。

一、施工前准备
1. 工程调研
在进行管内穿线施工前，需要对施工现场进行充分的调研，了解管道的材质、
尺寸、形状、运行状态等情况，以便做出合理的施工方案。

2. 线缆准备
根据调研结果确定所需的线缆类型、规格和长度，并进行充分的准备工作，确
保线缆质量符合要求。

二、施工步骤
1. 线缆引入
首先，需要确定线缆引入的位置和方式，可以通过已有的管道孔洞或开挖新的
孔洞，将线缆引入管道内。

2. 线缆敷设
在将线缆引入管道内后，需要逐段地进行线缆敷设工作，确保线缆顺利地穿过
整个管道，并避免出现交叉、断裂等问题。

3. 线缆固定
在完成线缆的敷设后，需要对线缆进行固定，以防止线缆在管道内移动或损坏。

三、施工注意事项
1. 施工质量
在施工过程中，需要严格按照方案要求操作，确保施工质量符合相关标准，避
免出现安全隐患。

2. 环境保护
施工过程中要注意环境保护，不得随意丢弃垃圾，尽量减少对周围环境的影响。

四、施工验收
完成管内穿线施工后，需进行验收工作，检查线缆的敷设情况、固定情况以及
施工质量是否符合要求，确保施工效果达到预期。

综上所述，管内穿线施工是一项复杂的工程操作，需要充分的准备工作和严格
的施工流程，只有做到每个细节都符合要求，才能保证施工顺利并取得良好的效果。

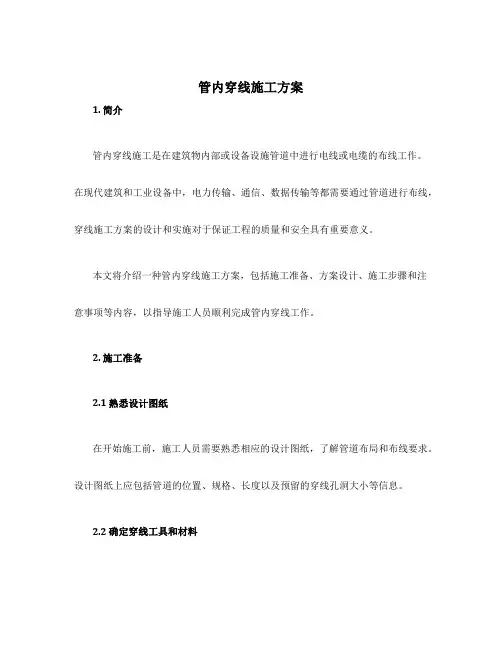

管内穿线施工方案1. 简介管内穿线施工是在建筑物内部或设备设施管道中进行电线或电缆的布线工作。

在现代建筑和工业设备中，电力传输、通信、数据传输等都需要通过管道进行布线，穿线施工方案的设计和实施对于保证工程的质量和安全具有重要意义。

本文将介绍一种管内穿线施工方案，包括施工准备、方案设计、施工步骤和注意事项等内容，以指导施工人员顺利完成管内穿线工作。

2. 施工准备2.1 熟悉设计图纸在开始施工前，施工人员需要熟悉相应的设计图纸，了解管道布局和布线要求。

设计图纸上应包括管道的位置、规格、长度以及预留的穿线孔洞大小等信息。

2.2 确定穿线工具和材料根据设计要求和现场实际情况，施工人员需要准备相应的穿线工具和材料。

常用的穿线工具包括钢丝、穿线管、穿线器等，材料包括电线或电缆以及绝缘套管。

2.3 确保施工安全在施工前，要确保施工现场安全。

例如，穿线孔洞周围不应有明火，设备设施应处于停机状态，避免对施工人员和现场设备的安全造成威胁。

3. 方案设计3.1 确定穿线路径根据设计要求和现场实际情况，确定合适的穿线路径。

在选择穿线路径时，要考虑管道的长度、弯曲和穿线孔洞的位置等因素，避免电线或电缆在布线过程中出现过弯或受阻的情况。

3.2 确定电线或电缆规格根据设计要求和负荷需求，确定合适的电线或电缆规格。

在选择电线或电缆时，要考虑电流负荷、绝缘性能、耐热性能等因素，确保布线的安全可靠。

3.3 考虑电线或电缆的保护问题在穿线布线过程中，电线或电缆需要得到适当的保护，以防止损坏或过度弯曲。

可以通过铺设绝缘套管或选择合适的固定装置等方式进行保护。

4. 施工步骤4.1 标记穿线孔洞的位置根据设计图纸，标记出穿线孔洞的位置。

可以使用标签纸或临时标记方式，方便穿线过程中的定位。

4.2 钻孔或开孔根据标记的位置，使用电钻或其他合适的工具进行钻孔或开孔。

钻孔或开孔的大小要与电线或电缆的规格相匹配，以确保穿线顺利进行。

4.3 穿线将准备好的钢丝或穿线器通过钻孔或开孔的孔洞，穿过整个管道。

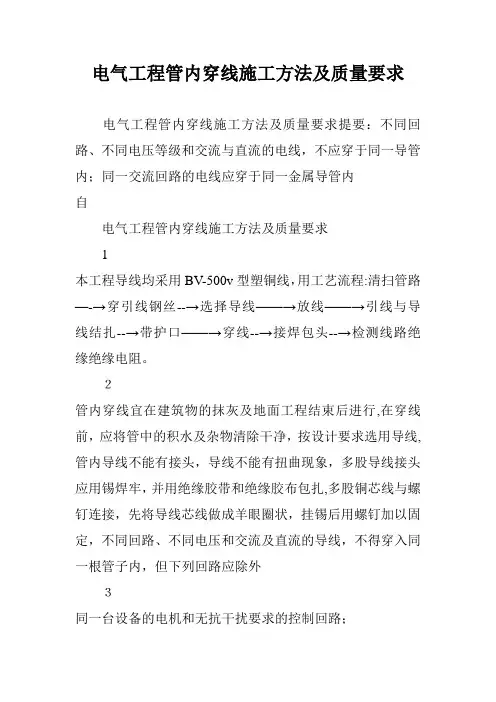

电气工程管内穿线施工方法及质量要求电气工程管内穿线施工方法及质量要求提要：不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内自电气工程管内穿线施工方法及质量要求1本工程导线均采用BV-500v型塑铜线，用工艺流程:清扫管路—-→穿引线钢丝--→选择导线——→放线——→引线与导线结扎--→带护口——→穿线--→接焊包头--→检测线路绝缘绝缘电阻。

２管内穿线宜在建筑物的抹灰及地面工程结束后进行,在穿线前，应将管中的积水及杂物清除干净，按设计要求选用导线,管内导线不能有接头，导线不能有扭曲现象，多股导线接头应用锡焊牢，并用绝缘胶带和绝缘胶布包扎,多股铜芯线与螺钉连接，先将导线芯线做成羊眼圈状，挂锡后用螺钉加以固定，不同回路、不同电压和交流及直流的导线，不得穿入同一根管子内，但下列回路应除外３同一台设备的电机和无抗干扰要求的控制回路；同类照明的几个回路，但管内导线总数不应多于8根。

导线在管内不得有接头和扭结，其接头应在接线盒内连接,导线穿入钢管后,在导线出口处，应装护线套保护导线，在不进入盒(箱）内的垂直管口，穿入导线后，应将管口作密封处理。

2材料要求1）绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证、”ccc"认证标志和认证证书复印件及生产许可证。

导线进场时要检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导线直径是否符合国家标准。

2）镀锌铁丝或钢丝:应顺直无背扣、扭结等现象，并有相应的机械拉力。

3)护口:根据管子直径的大小选择相应规格的护口。

4)安全型压线帽:根据导线截面和根数正确选择使用压线帽，并必须有合格证。

5)连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管，并有合格证。

6）接线端子：根据导线的根数和总截面选择相应规格的接线端子。

7）辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等。

主要机具1）刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。

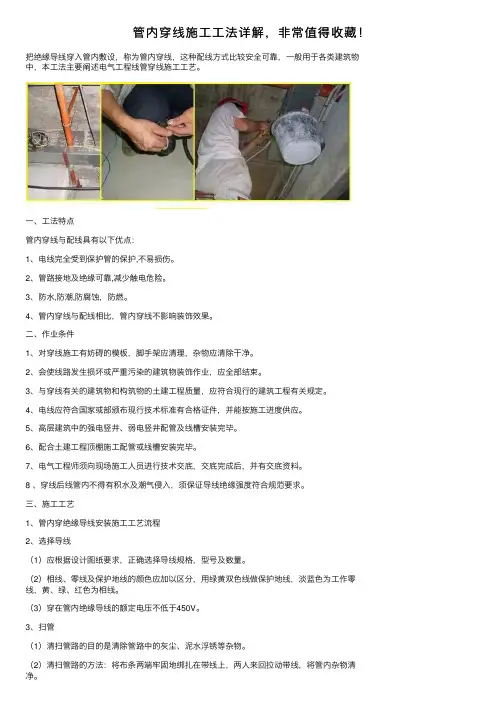

管内穿线施⼯⼯法详解，⾮常值得收藏！把绝缘导线穿⼊管内敷设，称为管内穿线，这种配线⽅式⽐较安全可靠，⼀般⽤于各类建筑物中，本⼯法主要阐述电⽓⼯程线管穿线施⼯⼯艺。

⼀、⼯法特点管内穿线与配线具有以下优点：1、电线完全受到保护管的保护,不易损伤。

2、管路接地及绝缘可靠,减少触电危险。

3、防⽔,防潮,防腐蚀，防燃。

4、管内穿线与配线相⽐，管内穿线不影响装饰效果。

⼆、作业条件1、对穿线施⼯有妨碍的模板，脚⼿架应清理，杂物应清除⼲净。

2、会使线路发⽣损坏或严重污染的建筑物装饰作业，应全部结束。

3、与穿线有关的建筑物和构筑物的⼟建⼯程质量，应符合现⾏的建筑⼯程有关规定。

4、电线应符合国家或部颁布现⾏技术标准有合格证件，并能按施⼯进度供应。

5、⾼层建筑中的强电竖井、弱电竖井配管及线槽安装完毕。

6、配合⼟建⼯程顶棚施⼯配管或线槽安装完毕。

7、电⽓⼯程师须向现场施⼯⼈员进⾏技术交底，交底完成后，并有交底资料。

8 、穿线后线管内不得有积⽔及潮⽓侵⼊，须保证导线绝缘强度符合规范要求。

三、施⼯⼯艺1、管内穿绝缘导线安装施⼯⼯艺流程2、选择导线（1）应根据设计图纸要求，正确选择导线规格，型号及数量。

（2）相线、零线及保护地线的颜⾊应加以区分，⽤绿黄双⾊线做保护地线，淡蓝⾊为⼯作零线，黄、绿、红⾊为相线。

（3）穿在管内绝缘导线的额定电压不低于450V。

3、扫管（1）清扫管路的⽬的是清除管路中的灰尘、泥⽔浮锈等杂物。

（2）清扫管路的⽅法：将布条两端牢固地绑扎在带线上，两⼈来回拉动带线，将管内杂物清净。

4、穿带线（1）穿带线的同时，也检查了管路是否畅通，管路的⾛向及盒、箱的位置是否符合设计及施⼯图的要求。

（2）穿带线的⽅法：a.带线⼀般均采⽤Φ1.2～2.0mm的铁丝或钢丝。

先将铁丝的⼀端弯成不封⼝圆圈，再利⽤穿线器将带线穿⼊管路内，管路的两端均应留有100～150mm的余量。

b.在管路较长或转弯较多时，可以在敷设管路的同时将带线穿好。

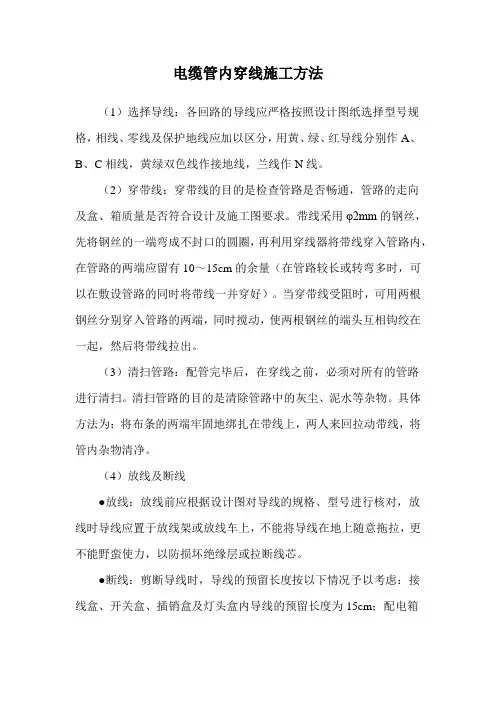

电缆管内穿线施工方法（1）选择导线：各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，兰线作N线。

（2）穿带线：穿带线的目的是检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。

带线采用φ2mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端应留有10～15cm的余量（在管路较长或转弯多时，可以在敷设管路的同时将带线一并穿好）。

当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。

（3）清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。

清扫管路的目的是清除管路中的灰尘、泥水等杂物。

具体方法为：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。

（4）放线及断线●放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。

●断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒、插销盒及灯头盒内导线的预留长度为15cm；配电箱内导线的预留长度为配电箱箱体周长的1/2；干线在分支处，可不剪断导线而直接作分支接头。

（5）导线与带线的绑扎：●当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。

（6）管内穿线在穿线前，应检查钢管（电线管）各个管口的护口是否齐全，如有遗漏和破损，均应补齐和更换。

穿线时应注意以下事项：●同一交流回路的导线必须穿在同一管内●不同回路，不同电压和交流与直流的导线，不得穿入同一管内。

●导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。

电气配管及管内穿线的施工方法
一、管道施工方法
1、预管施工
预管施工是指把管材安装在墙壁上的施工。

首先，按照设计图纸以及
技术要求，对管道的位置和尺寸进行检查，确定管道的位置和尺寸。

确定后，在墙上凿出管道的坑，然后把管道路线一一封堵，跟随管道配管安装，采用内丝、外六角螺母连接，墙上管道安装满足设计要求和技术规范。

2、电缆施工
电缆施工是指把电缆放置或穿线在管道内的施工。

首先，根据管道的
尺寸和设计要求，根据管道的类型和数量，确定电缆的尺寸。

确定后，在
管道中铺设电缆，如果电缆数量多，可以采用电缆导敷的方式进行施工，
如果电缆数量较少，可以将电缆用胶带绑扎在管道的有注，施工满足设计
要求和技术规范。

二、管道配管施工方法
1、管道配管材料的准备
首先，根据管道设计图纸，确定管道的尺寸和类型，确定所需的配管
材料。

配管材料的装备有：管件，阀门，消声器，接头，管段等。

2、管道配管设备安装
安装管道配管设备前，应检查管道是否符合设计要求，安装位置是否
正确，然后开始安装，通常采用法兰连接，当安装管道时，要注意正确的
安装方向。

电气配管及管内穿线施工方案一、施工目标二、施工准备1.完整的施工图纸：施工前需准备详细的配管及穿线施工图纸，包括各个电箱、乘用电线、电气设备位置以及穿线路径。

2.施工材料准备：准备好各种规格的电缆、电线管道、配管支架、连接件等材料。

3.工具设备准备：包括钢锯、钳子、螺丝刀、电动扳手、测量工具等。

4.安全措施：施工前应根据具体情况做好安全防护工作，如佩戴安全帽、防滑鞋、护目镜等，遵守施工现场的安全规定。

三、施工步骤1.管道布置：根据施工图纸，在墙壁或天花板上确定电缆线路的布置位置，使用支架将电线管道固定。

2.管道连接：根据需要，使用连接件将电线管道连接起来，确保连接牢固，不易松动。

3.管道弯曲：根据布置位置的需要，需要在电线管道的部分位置进行弯曲，可使用弯曲机等工具进行操作。

4.预留接线盒：根据施工图纸，在电线管道的适当位置预留接线盒，方便后续的接线和检修工作。

5.穿线操作：根据施工图纸和线缆的需要，将电缆穿入电线管道中，通过穿线钢管或者穿线带等工具进行操作。

6.管道固定：将穿好线缆的电线管道上下固定在配管支架上，确保管道不晃动，线缆不易受到外力的挤压和损坏。

7.接线操作：将线缆与电气设备或电线盒进行接线，确保接线牢固、接触良好，减少电阻、不易发生接触不良。

8.绝缘处理：对接线处进行绝缘处理，使用绝缘胶带或绝缘管等材料将接线处包裹好，防止漏电和短路的发生。

9.安全检查：在施工完成后，进行安全检查，确保线路安全可靠、绝缘完好。

四、施工注意事项1.施工前需仔细查看施工图纸，了解线缆的路径、数量和规格，确定好管道的布置位置。

2.在穿线操作中，应注意线缆的保护，避免外力的损坏，特别是在弯曲部分，应采取合适的措施防止线缆过度弯曲。

3.在管道连接和固定过程中，应注意连接件的牢固程度，避免管道松动或者不牢固。

4.在绝缘处理时，应注意绝缘材料的选择，材料具有耐高温、防水、耐磨等特性。

5.施工过程中要遵守电器设备的安装规定和操作程序，避免安装错误或者接触到高压电。

穿线管敷设和线缆敷设的施工方案穿线管敷设安装方案目的本方案描述了改造工程电缆（线）保护钢管明配的安装工序，保证这些工作的实施处于受控状态并符合规范要求，各管线的安装质量检测一次合格。

适用范围适用于从事安装施工的班组和个人。

编制依据参考技术文件电气装置安装工程接地装置施工及验收规范（GB50169-2016）建筑电气工程施工质量验收规范（GB50303-2015）施工现场临时用电安全技术规范（JGJ46-2012）建筑工程施工质量验收统一标准（GB50300-2013）中华人民共和国公共安全行业标准《安全防范工程程序与要求》（GA/T 75-94）先决条件检查施工的组织机构健全，人员有一定的工作经验并经培训合格，特殊工种持证上岗；施工用工具齐全，且性能状态良好，特殊工具、仪表须检定合格,并在有效期内；材料齐全，并经检验合格；土建具备安装条件，施工现场辅助设施齐备；各种施工程序图纸、文件齐全，并保证是最新版次。

主要工作步骤钢管的接收、搬运、存放接收钢管到达现场都必须检查其规格、型号、数量，且钢管不应有折扁和裂缝等缺陷。

搬运从储存区或仓库搬运钢管时，应防止变形和强力碰撞。

存放钢管应存放在平坦坚固的贮存场地上，按钢管规格、型号堆放,并做好标识。

钢管预制敷设根据施工图纸在施工场地测位、画线、防腐、煨弯、锯管、配管、剃槽、接配短管、固定、连地线、刷漆、封堵管口等。

钢管敷设时应符合下列要求：敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。

密封方法：用胶泥或其他密封材料填满管口及各连接处，确保管口及其各连接处的严密性。

当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。

进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50~80mm。

电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。

管内穿线及接线施工工艺及方法一、管内穿线施工工艺及方法：1.施工前准备：（1）明确布线设计图纸，了解管道布局和电缆敷设要求。

（2）清理管道内的杂物，确保通道畅通。

（3）准备好所需的工具和材料，例如电线电缆、穿线工具、绝缘胶带、接线盒等。

2.穿线设备选择：（1）常用的穿线工具有钢丝、鱼线、导线穿线器等，根据具体情况选择合适的工具。

（2）确保穿线工具的硬度和柔软度适中，不易弯折或断裂，同时要光滑无毛刺，以免损伤电线电缆。

3.电线电缆穿线方法：（1）根据布线设计图纸，确定电线电缆的路径。

（2）使用适当的穿线工具将电线电缆从一个端口穿入管道，然后将工具从另一个端口穿出。

（3）遇到弯曲或转角时，可以使用导线穿线器或弯头等工具辅助进行穿线。

如有需要，可使用润滑剂或拉线剂来减小摩擦。

4.穿线注意事项：（1）穿线时要小心操作，避免损坏电线电缆的绝缘层和导体。

（2）穿线工具要与电线电缆的直径相匹配，以确保顺利穿线。

（3）穿线过程中要注意避开其他管道或设备，避免相互干扰。

二、接线施工工艺及方法：1.接线前准备：（1）根据布线设计图纸，了解接线盒的位置和接线要求。

（2）检查电线电缆的外观质量，确保无明显损伤和绝缘破损。

（3）准备好所需的工具和材料，例如绝缘剥线钳、螺丝刀、扳手、绝缘胶带等。

2.接线方法：（1）根据接线盒的类型和接线要求，将电线电缆的外皮剥除，并剥掉一定长度的绝缘层。

（2）根据接线盒的引线规定，将导线插入端子孔中并拧紧。

（3）用绝缘胶带或绝缘套管将导线绝缘部分包好，确保接线的安全可靠。

3.接线注意事项：（1）接线前要先切断电源，以确保安全。

（2）接线时要注意极性的正确连接，以免引起短路或损坏设备。

（3）接线盒要符合相关标准，确保接线可靠性和防护性能。

总结：管内穿线及接线施工工艺及方法是电气施工中重要的环节，通过合理的穿线和接线手段，可以确保电线电缆的安全敷设和连接，提高建筑物内部电气系统的可靠性和安全性。

管内穿线工程管内穿线时应首先检查管内的通堵情况，如遇堵塞应及时清理，然后放入适量的滑石粉，再在管口安上护口，最后进行穿线或电缆，注意穿线时应统一调整其颜色，并标出回路编号。

1、钢管在穿线前，应首先检查各个管口的护口是否整齐、完好，当管路较长转弯多穿线困难时，可在穿线的同时往管内吹入适当的滑石粉；穿线时，，同一交流回路的导线，必须穿入同一管内，不同回路，不同电压以及交流与直流的导线，不得穿入同一管内。

2、穿入管内导线包括绝缘层的总截面积不应大于管子内截面积40%，且穿入的导线应能满足日后维修更换要求，杜绝死线。

3、严禁导线在管内接头和扭结，也不得将导线接头埋入箱底板后的墙体，如有接头必须在箱盒内。

4、不进入盒（箱）内的垂直管口，穿入导线后，应将管口做密封处理。

5、导线的分色：L1相为黄色，L2相为绿色，L3相为红色，（中性线）为淡蓝色，PE保护线为黄/绿双色或黑色。

6、导线焊接铜导线的焊接，加热时要掌握好温度，温度过高焊锡不饱满，温度过低涮锡不均匀，因此，要根据焊锡的成分质量及外界环境温度等诸多因素，随时掌握好适宜的温度进行焊接，焊接完后必须用布将焊接处的焊剂及其它污物擦净。

7、照明绝缘线路的绝缘摇测：（1）电气器具为安装前进行摇测时，首先注意摇表的电压等级，测500伏以下的低压设备绝缘电阻时，应选用500伏的摇表；500-1000伏的设备用1000伏摇表，1000伏以上的设备用2500伏的摇表。

（2）测量绝缘电阻时，应事先将断路器、用电设备和仪表都断开，对照明回路还应将灯泡拧下，然后在每段线路熔断器的下接线进行测量。

操作时一人摇测，一人及时读数，并记录，摇动速度应保持在120n/min左右，读数应采用一分钟后的读数为宜。

电缆工程施工穿管1. 电缆工程施工穿管的目的电缆工程穿管是为了保护电缆，减少外力以及外部环境的损伤，提高电缆的使用寿命。

通过穿管，电缆可以得到有效的防护，避免受到机械压力、化学侵蚀、潮湿等影响，保证电缆的正常运行。

2. 电缆工程施工穿管的原则（1）保证电缆施工的安全性。

在进行电缆穿管时，要确保作业区域的安全，避免发生事故。

（2）保证电缆施工的质量。

要严格按照规范进行穿管作业，保证电缆的安全。

（3）保证电缆施工的效率。

合理安排施工步骤，提高工作效率，保证施工进度。

3. 电缆工程施工穿管的方法电缆穿管的方法有多种，主要包括机械穿管、手工穿管等。

具体方法根据施工环境、电缆类型和需求进行选择。

（1）机械穿管：主要通过机械设备进行穿管，如钻孔机、导管机等设备，能够快速、高效地完成穿管工作。

（2）手工穿管：主要通过人工操作进行穿管，适用于一些较为狭窄或复杂的施工环境，需要较高的技术和经验。

4. 电缆工程施工穿管的步骤（1）确定穿管位置：根据电缆线路设计要求确定穿管位置，包括穿管长度、深度等。

（2）准备施工工具：根据穿管方法选择相应的工具和设备，如导管机、钻孔机、钢笔等。

（3）进行钻孔作业：根据电缆走向和管道位置进行钻孔，并保证钻孔的直线度和深度符合要求。

（4）安装导管：将导管沿着钻孔位置正确安装并固定，确保电缆可以顺利走线。

（5）验收工作：检查导管安装情况，确保安装质量符合要求。

（6）完成收尾工作：清理现场，做好施工记录，保证施工过程的整体质量。

5. 电缆工程施工穿管的注意事项（1）施工前要充分了解电缆线路设计要求，明确穿管位置和深度要求。

（2）严格按照规范进行穿管作业，确保穿管的安全性和可靠性。

（3）加强现场管理，保证施工安全，避免发生意外事故。

（4）在施工过程中要及时清理现场，保持施工环境整洁。

6. 结语电缆工程施工穿管是电缆工程中非常重要的一环，对电缆的安全运行起着至关重要的作用。

在进行穿管时，要注重施工的质量和安全，严格按照规范进行作业，确保电缆的安全可靠运行。

装饰装修管内穿线（缆）工程
一、管内穿线（缆）
1、管内穿线前必须做到以下三点：
混凝土结构工程必须经过验收和核定。

作好成品保护，箱盒及导线不应破损及被灰、浆污染。

穿线后线管内不得有积水及潮气浸入，必须保证导线绝缘强度符合规范要求。

2、导线在变形缝处，补偿装置应活动自如，导线应留有一定的余度。

3、考虑导线（电缆）截面大小，根数多少，将导线（缆）与带线进行绑扎，绑扎处应做成平滑锥型状，便于穿线。

4、穿线前应在管口处加装护口，两人配合协调，一拉一送，管路较长时，转弯较多时，要在管内吹入适量滑石粉，截面大，长度长的线缆考虑机械牵引（如倒链）。

5、敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：
截面积为50mm2及以下的导线30m；
截面积为70 mm2－95 mm2的导线为20m；
截面积为180－ 240 mm2之间的导线为18m。

6、穿线完毕后，应用摇表测线路，照明回路采用500V摇表绝缘电阻值不小于0、5MΩ，动力线路采用1000V摇表，其绝缘电阻值不小于1MΩ，并做好记录，由栋号工长向监理公司填报并经监理工程师抽测确认合格签字并找甲方签字后，送甲方及监理公司各一份存档。
