刀具几何参数的选择刀具的切削性能主要是由刀具材料的性能和刀具几何参数两方面打算的。
刀具几何参数的选择是否合理对切削力、切削温度及刀具磨损有显著影响。
选择刀具的几何参数要综合考虑工件材料、刀具材料、刀具类型及其他加工条件（如切削用量、工艺系统刚性及机床功率等）的影响。
一、前角的选择前角是刀具上最重要的几何参数之一。
增大前角可以减小切削变形，降低切削力和切削温度；但过大的前角使刀具楔角减小，刀刃强度下降，刀头散热体积减小，刀具温度上升，使刀具寿命下降。
针对某一详细加工条件，客观上有一个最合理的前角取值。
工件材料的强度、硬度较低时，前角应取得大些；加工塑性材料宜取较大的前角，加工脆性材料宜取较小的前角。
刀具材料韧性好时宜取较大前角，硬质合金刀具就应取比高速钢刀具较小的前角。
粗加工时，为保证刀刃强度，应取小前角；精加工时，为提高表面质量，可取较大前角。
工艺系统刚性较差时，应取较大前角。
为减小刃形误差，成形刀具的前角应取较小值。
用硬质合金刀具加工中碳钢工件时，通常取；加工灰铸铁工件时，通常取。
二、后角的选择后角的主要功用是减小切削过程中刀具后刀面与工件之间的摩擦。
较大的后角可减小刀具后刀面上的摩擦，提高已加工表面质量。
在磨钝标准取值相同时，后角较大的刀具，磨损到磨钝标准时，磨去的刀具材料较多，刀具寿命较长；但是过大的后角会使刀具楔角显著减小，减弱切削刃强度，减小刀头散热体积，导致刀具寿命降低。
可按下列原则正确选择合理后角值。
切削厚度（或进给量）较小时，宜取较大的后角。
进行粗加工、强力切削和承受冲击载荷的刀具，为保证刀刃强度，宜取较小后角。
工件材料硬度、强度较高时，宜取较小的后角；工件材料较软、塑性较大时，宜取较大后角；切削脆性材料，宜取较小后角。
对精度要求高的定尺寸刀具（例如铰刀），宜取较小的后角；由于在径向磨损量NB 取值相同的条件下，后角较小时允许磨掉的刀具材料较多，刀具寿命长。
车削中碳钢和铸铁工件时，车刀后角通常取为6~8°。
刀具几何形状参数对切削力的影响分析引言：切削力是刀具加工过程中的重要参数，对加工质量、切削效率和刀具寿命有着重要影响。
刀具的几何形状参数是切削力大小的决定因素之一。
本文将分析刀具几何形状参数对切削力的影响，并提出一些优化措施，以提高加工效率和刀具寿命。
一、刀具几何形状参数的类型1. 刀尖几何形状参数：常见的刀尖几何形状参数包括切割角、刃倒角、刃倾斜角等。
这些参数可以影响刀具与工件间的接触情况，进而影响切削力的大小和方向。
2. 刀尖半径：刀尖半径是刀具边界上一个曲率半径，它可以影响切削力的大小和方向，一般来说，刀尖半径越大，切削力越小。
3. 刀片后角：刀片后角是指刀片后角与工件间的夹角，它可以影响切削力的大小和切屑形态。
较小的刀片后角可以减小切削力，改善切削效果。
二、刀具几何形状参数对切削力的影响1. 刀尖几何形状参数的影响：刀尖几何形状参数可以影响刀具与工件的接触情况，进而影响切削力。
例如，增加切割角可以增加刀具与工件之间的摩擦力，从而增加切削力。
而增加刃倒角可以减小刀具与工件之间的接触面积，从而减小切削力。
刃倾斜角的改变也会影响切削力的大小和方向。
2. 刀尖半径对切削力的影响：刀尖半径主要影响了刀具接触压力的分布。
较大的刀尖半径可以减小切削区域的压力，从而减小切削力。
然而，过大的刀尖半径可能导致刀具易于磨损，减少工具使用寿命。
3. 刀片后角对切削力的影响：刀片后角的改变可以影响切削力的大小，但也会对切削质量产生影响。
在一定范围内，较小的刀片后角会减小切削力，并提升切削质量；然而，过小的刀片后角可能导致切削力不稳定和切削质量下降。
三、刀具几何形状参数的优化方法1. 刀尖几何形状参数的优化：选择合适的切割角、刃倒角和刃倾斜角，可以在保证切削力不过大的前提下，提高切削效果和工具寿命。
优化刀尖几何形状参数的方法包括结构设计与材料选择等。
2. 刀尖半径的优化：根据具体加工要求，选择适当的刀尖半径，以平衡切削力与刀具寿命之间的关系。

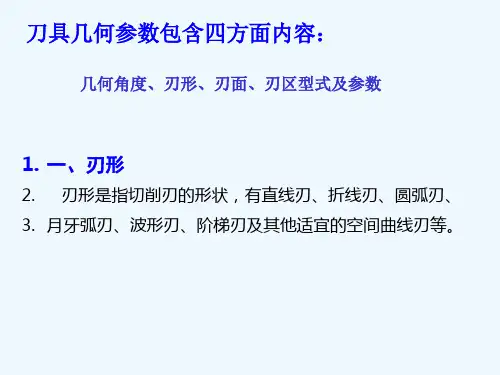

刀具的几何参数包括刀具的切削角度，刀面的形式(如平前刀面，带卷屑断屑槽的前刀面、波形刀面等)以及切削刃的形状(直线形、折线形、圆弧形等)。
刀具的几何参数对切屑变形、切削力、切削温度和刀具磨损都有显著影响，从而影响切削加工生产率、刀具耐用度、加工质量和加工成本。
刀具的合理几何参数．是指在保证加工质量的前提下，能够获得最高刀具耐用度，从而能达到提高切削效率，降低加工成本目的的几何参数。
选择刀具合理几何参数主要取决于工件材料、刀具材料、刀具类型，也与切削用量、工艺系统刚性和机床功率等因素有关。
第一节前角及前刀面形状的选择一、前角的功用及选择前角是刀具上重要的几何参数之一，它的大小决定切削刃的锋利程度和强固程度，直接影响切削过程。
前角有正前角和负前角之分。
取正前角的目的是为了减小切屑被切下时的弹塑性变形和切屑流出时与前面的摩擦阻力，从而可减小切削力和切削热，使切削轻快，提高刀具寿命，并提高已加工表面质量。
但前角过大时，楔角过小，会削弱切削刃部的强度并降低散热能力，反而会使刀具寿命降低。
由图可知，加工不同材料时，前角太大或太小，刀具耐用度都较低。
在一定加工条件下，存在一个耐用度为最大的前角，即合理前角。
取负前角的目的在于改善刃部受力状况和散热条件，提高切削刃强度和耐冲击能力。
负前角刀具通常在用脆性刀具材料加工高强度高硬度工件材料而当切削刃强度不够、易产生崩刃时才采用。
前角的合理数值选取原则刀具合理前角的选择主要取决于刀具材料、工件材料的种类与性质：1．刀具材料：强度和韧性较高时可选择较大的前角。
高速钢的强度高，韧性好；硬质合金脆性大，怕冲击，易崩刃。
因此，高速钢刀具的前角可比硬质合金刀具选得大一些，可大5°～10°。
瓷刀具的脆性更大，故前角应选择得比硬质合金还要小一些。
选择要充分注意增加切削刃强度，常取负值(多在－4°～－15°围)以改善刀具受力时的应力状态，并选负的刃倾角(取0°～－10°)与之配合以改善切入时承受冲击的能力。
