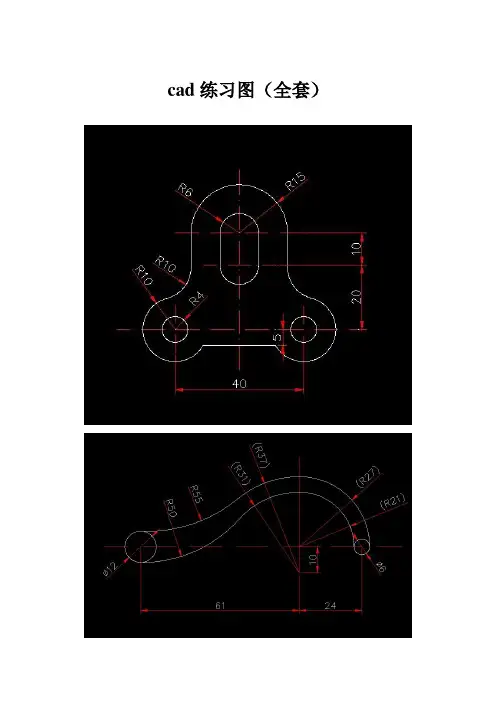

一、基本二维绘图练习1、辅助绘图工具练习图1—1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b.图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式（FIO)，通过输入直线的长度绘制图1-4所示的图形.图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1—5b.图1—5综合练习1【习题1—6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。

图1—6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆）和Ellipse(椭圆）等命令绘制图1-7所示的图形。

图1-7绘制圆和椭圆【习题1-8】利用Polygon（正多边形)和Circle(圆）等命令绘制图1—8所示的图形。

图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1—9所示的图形。

【习题1-10】用Pline(组合线）和Line（线）命令绘制图1—10所示的图形。

图1-9绘制圆和正多边形 图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset（等距线)、Trim（修剪）和Line命令绘制图1-11所示的图形。

图1—11用Offset和Trim等命令绘制图形 图1-12绘制等距线【习题1—13】用Offset(等距线)和Extend（延伸)命令将图1-13a修改为图1—13b。

图1—13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列）等命令绘制图1-14所示的图形。

图1—14用Array命令创建环形阵列【习题1—15】用Array(阵列）和Rotate(旋转）等命令绘制图1—15所示的图形。

图1-15用Array和Rotate命令绘制图形【习题1—16】用Fillet(倒圆角)和Chamfer（倒角）命令将图1-16a修改为图1-16b。

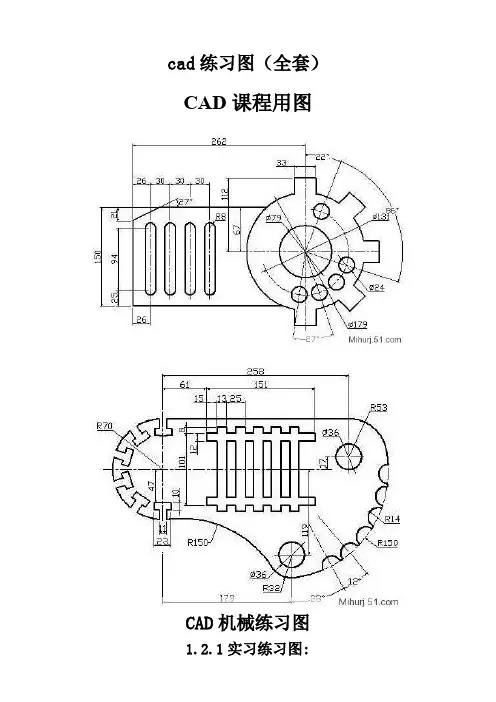

cad练习图（全套）CAD课程用图
CAD机械练习图
1.2.1实习练习图:
1）（2）（3）
4）
（5）
（6）（7）（8）
（9）
11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

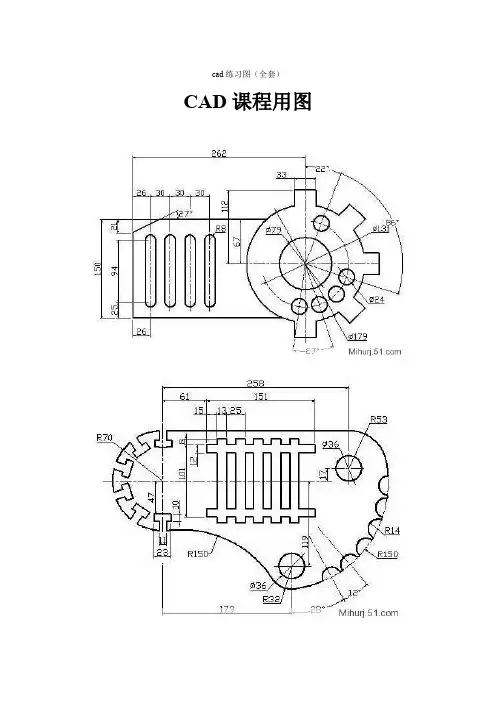

cad练习图（全套）CAD课程用图
CAD机械练习图
1.2.1实习练习图:
1）（2）（3）
4）
（5）
（6）
（7）（8）
（9）
（11）
（12）
（14）
（26）
1.2.2在完成上面所有小练习题的基础上完成以下两个大图
图1.2.2—1
CAD练习图（复杂篇）
下面的图涉及的主要难点有列阵、镜像、圆角、修剪、椭圆、两圆公切线画法、斜线角度精确画法等。

并且部分在后面的一些图中尺寸参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。

图一：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵等。

图二：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

图三：
涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

下图涉及的知识点：两圆公切线画法、斜线角度精确画法、列阵、镜像、圆角、修剪、椭圆等。

并且图中参数少，但数据反映的定位尺寸和形状尺寸都是齐全的，需要琢磨画图的先后顺序方可真确画出。

考察读图与设计等能力。
