电脑横机的基本操作电脑横机基本操作一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。

二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。

1.列磁盘目录：列出磁盘上所有的文件；2.动作文件输入到内存：将CNT文件输入到内存；3.花板文件输入到内存：将PAT文件输入到内存；4.内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘；5.内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘；6.格式化1.44MB磁盘：将磁盘格式化；7.磁盘文件删除：将磁盘中的某一个文件删除；8.字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存；9.8位厂标照片输入到内存：将PIC文件输入在内存，可以跟改屏幕显示。

三、内存管理：1.内存花样选择：选择所用的花板文件，按下C键还可以进行机器的文件参数复制;2.内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对等行号，色代号，编织指令进行跳行编辑。

F3为返回首行，F4最后一行，F5用于纱嘴交换（一系统和二系统交换）F6纱嘴替换，可以随意替换纱嘴；3.内存花样编辑：进入此画面后我们可以清楚的看到花样的组织，同时可以作简单的修改，功能键F1用于跳行；4.删除花样：删除指定的内存花样，输入文件编号即可。

上下键选择“是”与“否”；5.总清花样：按下此键，系统会有警告提示，如果“确定”将删除内存所有花样，即刷新内存，所有花板文件将丢失。

四、系统工作参数设定：设置机器辅助功能。

1.设定机器系统参数：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单：（1）.针零位：设定读针的起始位置以及针距和机器总针数（设定此项参数前，应先将同步带齿校正），具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位；（2）.左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定；（3）.左系统纱嘴左行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置（左行），按下F1即可确定；（4).右系统纱嘴右行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置（右行），按下F1即可确定；（5）.右系统纱嘴左行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置（左行），按下F1即可确定；（6）.机头左限位：将机头推到左边限位开关处，按下F1即可。

第一部分：电脑横机基础针织入门1》针织的概念：弯曲的线条相互之间嵌套（纵向相互串套、横向相互连接）而成纬编：线条沿横向的方向将该线条形成的线圈相互串套而成经编：线条沿纵向的方向将该线条形成的线圈相互串套而成2》线圈的形成主要成圈机件：织针（观看Flash演示，上机看成圈过程）织针的部位：针钩、针舌、针踵、针杆在成圈区域中，先把垫放在织针上的纱线弯成一定大小的未封闭线圈，然后穿过旧线圈而形成新的一只线圈。

【知识点】了解成圈的过程对于调机非常重要，在实际的编织过程中，若其中的一个成圈过程不在较好的编织状态下面，就会不能安全地编织退圈：织针上升，使针钩下的旧线圈移至针舌下的针杆上，为了防止旧线圈上升，旧线圈需要由沉降片和坯布的牵拉所握持。

垫纱：在舌针和沙嘴的相对运动下，纱线垫放到针钩和针舌之间。

闭口：织针下降，将垫上的纱线引入针钩下，针舌在旧线圈的作用下向上翻转关闭针口，所形成的旧线圈和即将形成的新线圈就分隔在针舌的两侧。

成圈：舌针继续下降，旧线圈上移划过针舌，并从针舌上脱落；形成的新线圈逐渐弯曲，织针下降到所需要的位置，并形成线圈。

3》线圈的主要参数以及表示：线圈长度：指编织一个线圈所需要的纱线长度，一般以毫米来表示。

【知识点】为了使编织衣片的表面美观，应该尽量保证所形成的线圈大小一致，所以在编织的过程中除了要保证压针三角在同一水平线上，还要注意纱线喂入的张力波动较小。

同样的编织程序，若编织的线圈长度较大，则所需要的纱线就越多，当然织片显得就更松了。

【知识点】线圈长度的测量：可以用拆散的方法测得一组相同的编织单元的纱线实际长度，也可以测的织片的克重，通过纱线的支数转化而得。

纱线支数：表示纱线细度或者线密度的度量值。

Nm: 在公定回潮率下，1g 重的纱线所具有的长度（以米数计算）4》密度：在一定纱线密度的条件下，针织物的稀密程度。

横密是沿线圈横向方向上，一定距离之内的线圈个数；纵密是沿线圈纵行方向上，一定距离内的线圈个数。

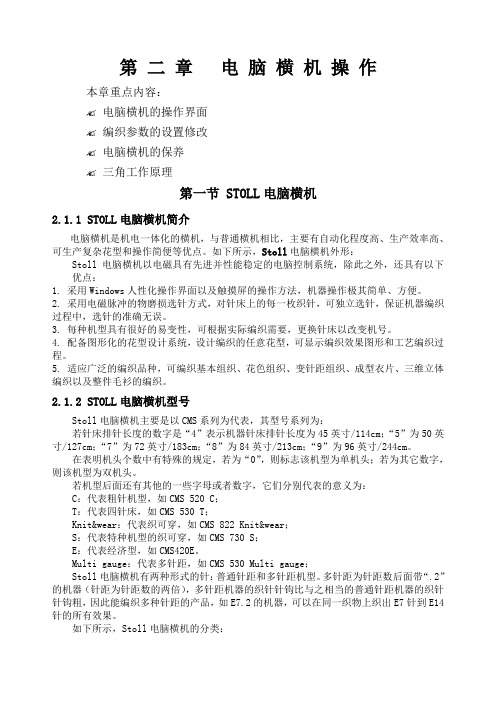

第二章电脑横机操作本章重点内容：✍电脑横机的操作界面✍编织参数的设置修改✍电脑横机的保养✍三角工作原理第一节 STOLL电脑横机2.1.1 STOLL电脑横机简介电脑横机是机电一体化的横机，与普通横机相比，主要有自动化程度高、生产效率高、可生产复杂花型和操作简便等优点。

如下所示，Stoll电脑横机外形：Stoll电脑横机以电磁具有先进并性能稳定的电脑控制系统，除此之外，还具有以下优点：1. 采用Windows人性化操作界面以及触摸屏的操作方法，机器操作极其简单、方便。

2. 采用电磁脉冲的物磨损选针方式，对针床上的每一枚织针，可独立选针，保证机器编织过程中，选针的准确无误。

3. 每种机型具有很好的易变性，可根据实际编织需要，更换针床以改变机号。

4. 配备图形化的花型设计系统，设计编织的任意花型，可显示编织效果图形和工艺编织过程。

5. 适应广泛的编织品种，可编织基本组织、花色组织、变针距组织、成型衣片、三维立体编织以及整件毛衫的编织。

2.1.2 STOLL电脑横机型号Stoll电脑横机主要是以CMS系列为代表，其型号系列为：若针床排针长度的数字是“4”表示机器针床排针长度为45英寸/114cm；“5”为50英寸/127cm；“7”为72英寸/183cm；“8”为84英寸/213cm；“9”为96英寸/244cm。

在表明机头个数中有特殊的规定，若为“0”，则标志该机型为单机头；若为其它数字，则该机型为双机头。

若机型后面还有其他的一些字母或者数字，它们分别代表的意义为：C：代表粗针机型，如CMS 520 C；T：代表四针床，如CMS 530 T；Knit&wear：代表织可穿，如CMS 822 Knit&wear；S：代表特种机型的织可穿，如CMS 730 S；E：代表经济型，如CMS420E。

Multi gauge：代表多针距，如CMS 530 Multi gauge；Stoll电脑横机有两种形式的针：普通针距和多针距机型。

越发电脑横机制版培训教材2007-3-271认识绘图区1：图为越发电脑横机绘图栏：（认识绘图区）1-1：工具栏：P1页：1-2：P1工具页：1 ：设定圈选区及编2 ：剪刀(设定圈选区后方可剪下)3 ：复制4 ：粘贴(复制后方可粘贴)5 ：拖拽点多重复制(可以复制想要的任何角度)6 ：点多重复制(平面复制)7 ：翻转旋转8 ：镜像圈选区9 ：不选色区域复制10 ：选色区域复制11 ：左镜框（复制圈选区至左方）12 ：右镜框（复制圈选区至右方）13 ：上镜框（复制圈选区至上方）14 ：下镜框（复制圈选区至下方）15 ：删除内部圈选区16 ：删除外部圈选区17 ：全删除18 ：画笔19 ：画线（画直线横线或任意角度的斜线）20 ：画矩形21 ：画矩形外框22 ：画矩形并填满同色23 ：画圆形外框24 ：画圆形并填满同色25 ：填满26 ：填满圈选区27 ：喷枪28 ：取色29 ：放大（放大绘图区）30 ：缩小（缩小绘图区）1-3：P2工具页：1 ：打开新花板2 ：打开已有花板3 ：保存檔并更换文件名4 ：输入字母5 ：置换色彩6 ：离开绘图区7 ：复原绘图区8 ：重复绘图区9 ：复原指示区10 ：重复指示区11 ：程序资源（自动生成花样及动作档）12 ：编辑数据（打开文件程序）13 ：花样+引塔夏14 ：花样<->引塔夏15 ：花样 ->引塔夏16 ：花样<-引塔夏17 ：更换显示模式18 ：启动扫描仪19 ：插针20 ：插入空针21 ：删针22 ：插行23 ：插入空行24 ：删行25 ：外框26 ：外框（下方）27 ：外框（上方）28 ：多重复制（可以想要复制想要的任何角度）29 ：成型（收加针）设定30 ：成型（V领）设定1-4：顏色代碼表(色碼表)0 空针（无编织）1 前编织(有翻针动作)2 后编织(有翻针动作)3 前后编织（总针编织）(四平编织) (有翻针动作)4 前吊目5 后吊目6 前编织，后吊目7 后编织，前吊目8 前编织，无连接9 后编织，无连接10 前后编织，无连接（总针编织）(四平编织)11 前粗目二段度目(放松度目,被指定的色码设在程序H位)12 后粗目二段度目(放松度目,被指定的色码设在程序H位)13 前后粗目二段度目（总针编织）(四平编织)14 前后吊目15 前落布16 无选针(没有编织动作，但有纱嘴动作。

目录一、开机 (1)二、关机 (1)三、按键说明 (1)1.多功能按键选择说明 (1)2.功能按键说明 (1)3.快捷键 (1)四、菜单说明 (2)1.系统参数设置 (2)(1)密度凸轮规格 (2)(2)撞针灵敏度 (3)(3)横移间隙补偿 (3)(4)1号夹线器与针床距离（英寸） (3)(5)2号夹线器与针床距离（英寸） (3)(6)前针床升克零位补偿 (3)(7)后针床升克零位补偿 (3)(8)密度马达零位补偿——设置 (3)(9)横移正针位补偿——设置 (3)(10)横移1/2针位补偿——设置 (3)(11)横移翻针位补偿——设置 (3)(12)机头参数——设置 (3)(13)横移1/4针位补偿 (4)2.工作参数设置 (4)(1)起始针位设置 (4)(2)加工量设定 (4)(3)机头停放点 (4)(4)多布片编织——设置 (4)(5)编织密度——设置 (5)(6)拉布马达——设置 (5)(7)主轴速度——设置 (6)(8)纱嘴左停放点——设置 (6)(9)纱嘴右停放点——设置 (6)(10)纱嘴提前针数——设置 (6)(11)空行参数——设置 (7)1(12)主轴加减速设置——设置 (7)(13)升克——设置 (7)(14)压脚——设置 (7)(15)纱嘴初始位置——设置* (7)(16)花型组合编织——设置 (7)(16)小结头控制方式 (7)(17)起底板设置 (8)3.文件操作 (8)(1)读入花样 (8)(2)保存花样 (8)(3)删除花样 (9)(4)输出系统参数 (9)(5)读取系统参数 (9)(6)读取花型工作参数 (9)(7)保存当前花型参数 (10)4.系统测试 (10)(1)机头测试 (10)(2)拉布系统测试 (10)(3)起底板测试 (11)5.调入系统参数默认值 (11)6.调入工作参数默认值 (11)7.语言选择* (11)8.报警使能设置* (11)9.显示纱嘴配置 (11)10.显示机器参数 (11)11.设置网络参数* (11)12.设置系统时间 (11)13.密码输入设置 (12)14.系统升级 (12)五、异常现象的处理方法 (12)六、注意事项 (12)备注 (12)2一、开机输入220V的电源，电源指示灯亮，按电源总开关，进入工作界面。
