一、外部的电磁感应干扰如果变频器周围存在干扰源，它们将通过辐射或电源线侵入变频器的内部，引起控制回路误动作，造成工作不正常或停机，严重时甚至损坏变频器。
提高变频器自身的抗干扰能力固然重要，但由于受装置成本限制，在外部采取噪声抑制措施，消除干扰源显得更合理，更必要。
以下几项措施是对噪声干扰实行“三不”原则的具体方法。
∙变频器周围所有继电器、接触器的控制线圈上需加装防止冲击电压的吸收装置，如RC 吸收器。
∙尽量缩短控制回路的配线距离，并使其与主线路分离。
∙指定采用屏蔽线的回路，必须按规定进行，若线路较长，应采用合理的中继方式。
∙变频器接地端子应按规定进行，不能同电焊，动力接地混用。
∙变频器输入端安装噪声滤波器，避免由电源进线引入干扰。
以上即为不输出干扰、不传送干扰、不接受干扰的“三不”原则。
二、安装环境变频器属于电子器件装置，在其规格书中有详细安装使用环境的要求。
在特殊情况下，若确实无法满足这些要求，必须尽量采用相应抑制措施。
∙振动是对电子器件造成机械损伤的主要原因。
对于振动冲击较大的场合，应采用橡胶等避振措施。
∙潮湿、腐蚀性气体及尘埃等将造成电子器件生锈、接触不良、绝缘降低而形成短路。
作为防范措施，应对控制板进行防腐防尘处理，并进量采用封闭式结构。
∙温度是影响电子器件寿命及可靠性的重要因素，特别是半导体器件，若结温超过规定值将立刻造成器件损坏，因此应根据装置要求的环境条件安装空调或避免日光直射。
除上述3点外，定期检查变频器的空气滤请器及冷却风扇也是非常必要的。
对于特殊的高寒场合，为防止微处理器因温度过低而不能正常工作，应采取设置空间加热器等必要措施。
三、电源异常电源异常表现为各种形式，但大致分以下三种，即：缺相、低电压、停电。
有时也出现它们的混合形式。
这些异常现象的主要原因多半是输电线路因风、雪、雷击造成的，有时也因为同一供电系统内出现对地短路及相间短路。
而雷击因地域和季节有很大差异。
除电压波动外，有些电网或自行发电单位，也会出现频率波动，并且这些现象有时在短时间内重复出现，为保证设备的正常运行，对变频器供电电源也提出相应要求。

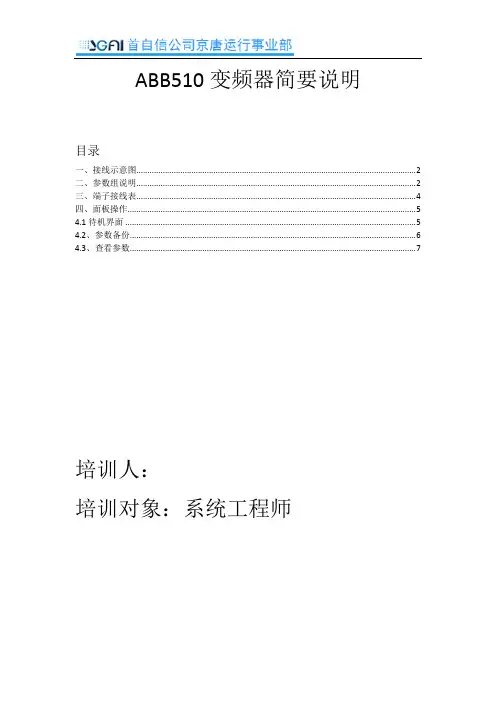

ABB510变频器简要说明
目录
一、接线示意图 (2)
二、参数组说明 (2)
三、端子接线表 (4)
四、面板操作 (5)
4.1待机界面 (5)
4.2、参数备份 (6)
4.3、查看参数 (7)
培训人：
培训对象：系统工程师
一、接线示意图
AI1、AI2模拟输入的跳线开关：图
中AI1电压信号0—10V位置，AI1电流信号
4—20mA位置
模拟量输入输出端子：
AI1:现场频率表给定频率（0—10v）
AI2:PLC给定频率（4—20mA）
AO1：现场频率表显示（4—20mA）
数字量输入端子：
DI1：变频器启动/停止
DI2：变频器手动/自动
DI3：变频器现场/自动转换开关（操作箱）
DI3得电=外部2：走AI2模拟量通道
DI3失电=外部1：走AI1模拟量通道
继电器输出端子：
DO1：变频器运行返回
DO2: 变频器故障返回
P0113控制方式（0=本地、1=外部1、2=外部2）、P0118=DI1-DI3状态、P0122=RO1-3（继电
器输出）状态
二、参数组说明
Group 99: 启动数据。
西门子G120型变频器现场实战调试
（工程师培训）
1.软件安装要求
要求电脑安装STEP7V5.5+SP2，STARTERV4.3以上版本。
下文中实例中各设备型号：
CPU:6ES7 315-2FJ14-0AB0
G120D控制单元：6SL3 544-0FB20-1FA0
总线为Profinet,G120D通过总线控制。
2.调试步骤
2.1打开STEP7，根据硬件配置好CPU及G120D，如下图示：
编译保存通过后，选中“Ethernet(1) PROFINET-IO-System”点击菜单栏PLC-Ethernet-分配设备名称，如下图示：
进入分配设备名称界面，如下图示：
在弹出的分配设备名称界面中，在“设备名称”选项栏里面选择你需要分配名称的G120D，在可用的“设备区域”里面查找MAC地址（MAC地址需要从现场安装的G120D的控制单元上获得），找到以后，点击“分配名称”按钮，完成STEP7中的设置。
关闭硬件配置窗口，进入STEP7主画面，选择需要设置参数的G120D，双击“Commissioning”，如下图示:
此时系统自动打开STARTER软件，如下图示：
进入STARTER主界面后，点击“Target system”菜单，选择“Select target devices”选项，如下图示:
进入选择需要连接的G120D的选择窗口，如下图示：。

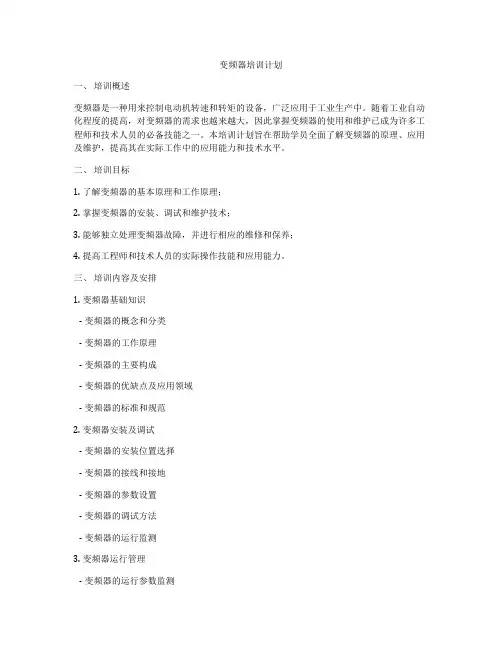

变频器培训计划一、培训概述变频器是一种用来控制电动机转速和转矩的设备，广泛应用于工业生产中。
随着工业自动化程度的提高，对变频器的需求也越来越大，因此掌握变频器的使用和维护已成为许多工程师和技术人员的必备技能之一。
本培训计划旨在帮助学员全面了解变频器的原理、应用及维护，提高其在实际工作中的应用能力和技术水平。
二、培训目标1. 了解变频器的基本原理和工作原理；2. 掌握变频器的安装、调试和维护技术；3. 能够独立处理变频器故障，并进行相应的维修和保养；4. 提高工程师和技术人员的实际操作技能和应用能力。
三、培训内容及安排1. 变频器基础知识- 变频器的概念和分类- 变频器的工作原理- 变频器的主要构成- 变频器的优缺点及应用领域- 变频器的标准和规范2. 变频器安装及调试- 变频器的安装位置选择- 变频器的接线和接地- 变频器的参数设置- 变频器的调试方法- 变频器的运行监测3. 变频器运行管理- 变频器的运行参数监测- 变频器的故障诊断与排除- 变频器的报警处理- 变频器的运行数据分析- 变频器的运行维护4. 实际操作演练- 变频器的故障排查与修复- 变频器的参数调整与优化- 变频器的实际操作演练四、培训方法1. 理论授课通过课堂讲解、多媒体展示等形式，讲解变频器的基础知识和操作技巧，帮助学员建立起对变频器的整体认识。
2. 实际操作在实验室和现场环境中，进行变频器的安装调试、故障排除、参数调整等实际操作，让学员亲身参与并掌握操作技能。
3. 案例分析结合实际案例，讲解变频器的故障处理经验和技巧，使学员在实际工作中能够更快、更准确地解决问题。
4. 互动交流鼓励学员与讲师进行互动交流，提出问题和观点，共同探讨解决实际工作中遇到的问题。
五、培训考核1. 理论知识考核考核学员对变频器的基础知识、原理和应用的掌握情况，包括书面测试和口头答辩。
2. 操作技能考核考核学员在实际操作中对变频器安装、调试、故障排除和维护等操作技能的熟练程度，通过实际演练进行考核。

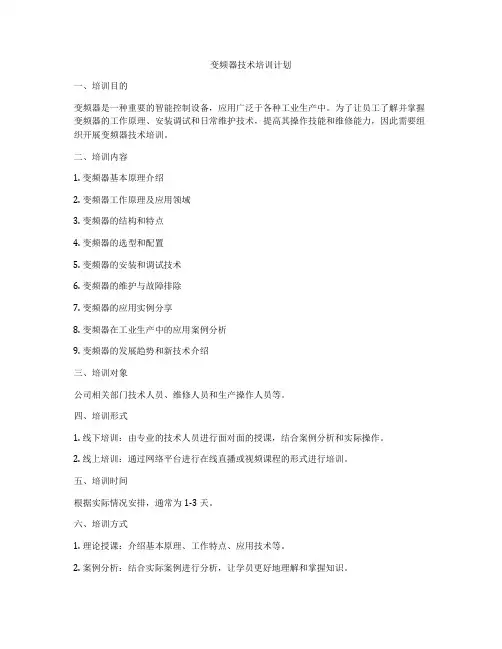

变频器技术培训计划一、培训目的变频器是一种重要的智能控制设备，应用广泛于各种工业生产中。
为了让员工了解并掌握变频器的工作原理、安装调试和日常维护技术，提高其操作技能和维修能力，因此需要组织开展变频器技术培训。
二、培训内容1. 变频器基本原理介绍2. 变频器工作原理及应用领域3. 变频器的结构和特点4. 变频器的选型和配置5. 变频器的安装和调试技术6. 变频器的维护与故障排除7. 变频器的应用实例分享8. 变频器在工业生产中的应用案例分析9. 变频器的发展趋势和新技术介绍三、培训对象公司相关部门技术人员、维修人员和生产操作人员等。
四、培训形式1. 线下培训：由专业的技术人员进行面对面的授课，结合案例分析和实际操作。
2. 线上培训：通过网络平台进行在线直播或视频课程的形式进行培训。
五、培训时间根据实际情况安排，通常为1-3天。
六、培训方式1. 理论授课：介绍基本原理、工作特点、应用技术等。
2. 案例分析：结合实际案例进行分析，让学员更好地理解和掌握知识。
3. 实际操作：安排实际操作环节，让学员亲自动手操作，加深理解和掌握技能。
七、培训人员1. 外聘技术专家：负责变频器原理、安装调试技术等知识的讲解。
2. 公司内部技术骨干：负责案例分享、应用技术介绍等。
八、培训评估1. 理论知识考核：对学员进行笔试，检验其对变频器相关理论的理解。
2. 实际操作考核：对学员进行实际操作考核，检验其对变频器的操作技能和维修能力。
九、培训后续1. 定期复习与培训：定期邀请专业人员对员工进行培训和复习，巩固学习成果。
2. 绩效考核与奖惩机制：将培训成果和实际工作成绩相结合，建立绩效考核和奖惩机制，激励员工学习和提高技能。
十、培训效果评估对员工的技能和知识水平进行评估，通过工作表现和绩效考核等方式来评估培训效果，不断完善培训计划，提高培训质量。
十一、培训资源1. 培训场地：公司内部或外部租赁的培训场地。
2. 培训设备：提供相关的变频器实物、模拟器等设备。
