IGBT的并联使用

IGBT并联解决方案概述：IGBT（绝缘栅双极型晶体管）是一种常见的功率半导体器件，广泛应用于电力电子领域。

在某些高功率应用中，单个IGBT无法满足需求，因此需要采用IGBT并联解决方案。

本文将详细介绍IGBT并联解决方案的原理、设计要点以及实施步骤。

一、原理：IGBT并联解决方案通过将多个IGBT器件并联连接，以增加整体功率承载能力。

并联的IGBT器件可以分担电流负载，提高系统的可靠性和效率。

同时，通过合理的电流分配，还可以减小单个IGBT器件的损耗，延长其寿命。

二、设计要点：1. 选择合适的IGBT器件：根据应用需求，选择具有足够功率和电流承载能力的IGBT器件。

同时，考虑器件的开关速度、导通电压降等参数，以确保系统的性能和效率。

2. 并联电流平衡：为了确保每个并联的IGBT器件承担相等的电流负载，需要采取一些措施来实现电流的平衡。

例如，可以通过电流分配电阻、电流传感器和控制算法等方式来实现电流的均衡分配。

3. 热管理：并联的IGBT器件在工作过程中会产生较大的热量，因此需要进行有效的热管理。

可以采用散热片、风扇、热管等散热装置，将热量有效地传导和散发出去，以保持器件的工作温度在安全范围内。

4. 保护措施：在设计中要考虑到各种故障情况，如过流、过温、短路等，并采取相应的保护措施。

例如，可以使用过流保护器、温度传感器、短路保护电路等来保护IGBT器件免受损坏。

三、实施步骤：1. 确定应用需求：首先需要明确应用的功率需求、工作电压和电流等参数，以确定所需的IGBT并联解决方案。

2. 选择合适的IGBT器件：根据应用需求，选择具有合适功率和电流承载能力的IGBT器件。

同时，考虑器件的性能指标和成本等因素，做出合适的选择。

3. 设计并联电路：根据所选的IGBT器件，设计并联电路。

考虑电流平衡、热管理和保护措施等因素，确保系统的可靠性和稳定性。

4. 确定热管理方案：根据系统的热量产生情况，选择合适的热管理方案。

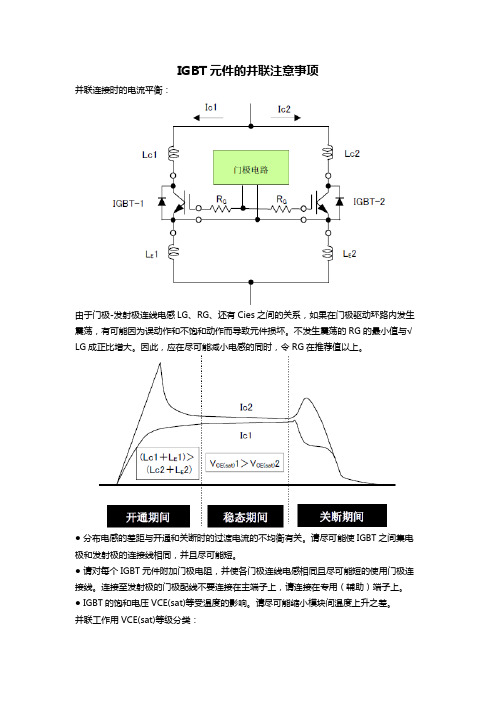

IGBT元件的并联注意事项
并联连接时的电流平衡：
由于门极-发射极连线电感LG、RG、还有Cies之间的关系，如果在门极驱动环路内发生震荡，有可能因为误动作和不饱和动作而导致元件损坏。

不发生震荡的RG的最小值与√LG成正比增大。

因此，应在尽可能减小电感的同时，令RG在推荐值以上。

●分布电感的差距与开通和关断时的过渡电流的不均衡有关。

请尽可能使IGBT之间集电极和发射极的连接线相同，并且尽可能短。

●请对每个IGBT元件附加门极电阻，并使各门极连线电感相同且尽可能短的使用门极连接线。

连接至发射极的门极配线不要连接在主端子上，请连接在专用（辅助）端子上。

● IGBT的饱和电压VCE(sat)等受温度的影响。

请尽可能缩小模块间温度上升之差。

并联工作用VCE(sat)等级分类：
并联工作时，为了解决IGBT元件的均流问题，因此，每个IGBT元件的实际工作电流只能是它的额定值的80%左右。

例如，四个300A模块并联时，预计总电流约为300×0.8×4＝960A左右。

并联工作时，为了解决IGBT元件的均流问题，因此，每个IGBT元件的实际工作电流只能是它的额定值的80%左右。

例如，四个300A模块并联时，预计总电流约为300×0.8×4＝960A左右。

IGBT并联解决方案一、背景介绍IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种常用的功率半导体器件，具有高压、高电流、高开关速度和低导通压降等特点。

在一些高功率应用中，单个IGBT可能无法满足需求，因此需要将多个IGBT进行并联，以提高整体功率和可靠性。

二、并联原理IGBT并联的基本原理是将多个IGBT连接在一起，共享负载电流。

通过合理的电路设计和控制策略，实现多个IGBT同时工作，以增加整体功率。

三、IGBT并联解决方案1. 电路设计：a. 选择合适的IGBT型号和规格，确保其额定电流和电压满足应用需求。

b. 设计合适的电流分配电路，将负载电流平均分配给每一个并联IGBT。

c. 使用适当的电容和电感进行滤波和稳压，以提高并联IGBT的工作效果。

d. 添加过流保护电路和短路保护电路，以防止并联IGBT过载或者故障。

2. 控制策略：a. 采用合适的触发方式，如电流共享触发或者电压共享触发，确保并联IGBT同时开关。

b. 设计合适的触发电路，确保触发信号在各个并联IGBT之间同步。

c. 采用适当的驱动电路，确保并联IGBT的开关速度和稳定性。

3. 热管理：a. 设计合适的散热系统，确保并联IGBT的工作温度在安全范围内。

b. 使用散热片、风扇等散热设备，提高并联IGBT的散热效率。

c. 定期检查并联IGBT的散热系统，清理灰尘和杂物，确保散热效果良好。

四、应用案例以电动汽车的电力控制系统为例，使用IGBT并联解决方案可以提高整体功率和可靠性。

在电动汽车的驱动系统中，IGBT并联可以实现高功率的机电驱动，提供更强的动力输出。

同时，IGBT并联还可以提高系统的可靠性，当其中一个IGBT发生故障时，其他并联IGBT仍然可以继续工作，确保车辆的正常行驶。

五、总结IGBT并联解决方案是一种有效的方法，用于提高功率半导体器件的整体功率和可靠性。

通过合理的电路设计、控制策略和热管理，可以实现多个IGBT的并联工作，并在各种应用中发挥重要作用，如电动汽车、工业电力控制系统等。

（整理）IGBT并联技术详解.IGBT并联技术技术详解IGBT并联均流问题影响静态均流的因素1、并联IGBT的直流母线侧连接点的电阻分量，因此需要尽量对称；2、IGBT芯⽚的Vce(sat)和⼆极管芯⽚的V F的差异，因此尽量采取同⼀批次的产品。

3、IGBT模块所处的温度差异，设计机械结构及风道时需要考虑；4、IGBT模块所处的磁场差异；5、栅极电压Vge的差异。

影响动态均流的因素1、IGBT模块的开通门槛电压VGEth的差异，VGEth越⾼，IGBT开通时刻越晚，不同模块会有差异；2、每个并联的IGBT模块的直流母线杂散电感L的差异；3、门极电压Vge的差异；4、门极回路中的杂散电感量的差异；5、IGBT模块所处温度的差异；6、IGBT模块所处的磁场的差异。

IGBT芯⽚温度对均流的影响IGBT芯⽚的温度对于动态均流性能和静态均流性能影响很⼤：1、由于IGBT的Vcesat的正温度系数特性，使温度⾼的芯⽚的Vcesat更⾼，会分得较少的电流，因此形成了⼀个负反馈，使静态均流趋于收敛；2、根据我们的经验，我们发现，芯⽚温度变⾼后，动态均流的性能也会变好；例如在测试动态均流时，我们会使⽤双脉冲测试⽅法，但这时芯⽚是处于冷态的，当把机器跑起来后，动态均流会改善。

IGBT芯⽚所处的磁场对均流的影响IGBT模块附近如果有强磁场，则模块的均流会受到影响。

1、如果两个IGBT模块并联且并列安装，如果交流排的输出电缆在摆放时靠近其中某⼀个IGBT模块⽽远离另外⼀个，则均流性能就会出问题；2、以上现象的原因是某个⼤电流在导线上流动时会产⽣磁场，对磁场内的其他导通的电流产⽣“挤出”或“吸引”的效应；因此，在结构设计时，需要注意交流排出线的⾛线形式，以免发⽣磁场的⼲涉现象。

IGBT并联使⽤⽅法分类IGBT并联可以分为“硬并联”及“桥臂并联”2⼤类。

（1）“硬并联”指的是IGBT的发射极和集电极直接连接在⼀起，如左下图所⽰；（2）“桥臂并联”指的是，IGBT桥臂的交流输出端通过均流电抗（感量有⼀定数值）连接在⼀起，如右下图所⽰；这两种分类⽅法本质上以模块交流端⼦到汇流端的电感量进⾏分类的。

IGBT并联解决方案引言概述：IGBT并联解决方案是一种常见的电力电子器件应用技术，它能够提高功率电子设备的效率和可靠性。

本文将介绍IGBT并联解决方案的原理和应用，并详细阐述其在电力系统、工业控制和新能源领域的三个方面的应用。

一、IGBT并联解决方案在电力系统中的应用1.1 提高电力系统的稳定性IGBT并联解决方案可以将多个IGBT器件并联使用，通过分担电流负载，提高了系统的稳定性。

并联的IGBT器件能够均衡分配电流，减少了单个器件的负载压力，降低了温度和热损耗，从而提高了系统的可靠性和寿命。

1.2 提高电力系统的效率IGBT并联解决方案可以将多个高功率IGBT器件并联使用，以增加系统的功率容量。

并联的IGBT器件能够分担电流负载，降低电流密度，减少了电流的损耗和电压降，从而提高了系统的效率。

此外，IGBT并联解决方案还可以降低开关损耗和开关频率，进一步提高了系统的效率。

1.3 提高电力系统的响应速度IGBT并联解决方案可以通过并联多个IGBT器件，提高系统的响应速度。

并联的IGBT器件能够分担电流负载，减少了电流上升和下降的时间，从而提高了系统的响应速度。

这对于电力系统的快速开关和控制非常重要，可以提高系统的可调性和稳定性。

二、IGBT并联解决方案在工业控制中的应用2.1 提高工业设备的控制精度IGBT并联解决方案可以通过并联多个IGBT器件，提高工业设备的控制精度。

并联的IGBT器件能够分担电流负载，减少了电流波动和电压降，从而提高了系统的稳定性和控制精度。

这对于需要高精度控制的工业设备非常重要，如机床、机器人等。

2.2 提高工业设备的可靠性IGBT并联解决方案可以通过并联多个IGBT器件，提高工业设备的可靠性。

并联的IGBT器件能够均衡分配电流负载，减少了单个器件的负载压力，降低了温度和热损耗，从而提高了系统的可靠性和寿命。

这对于需要长期运行和高负载的工业设备非常重要。

2.3 提高工业设备的能效IGBT并联解决方案可以通过并联多个高效的IGBT器件，提高工业设备的能效。

IGBT并联解决方案一、背景介绍IGBT（Insulated Gate Bipolar Transistor）是一种常用的功率半导体器件，广泛应用于电力电子领域。

在某些高功率应用中，单个IGBT可能无法满足要求，因此需要将多个IGBT并联使用，以提高整体功率和可靠性。

本文将详细介绍IGBT并联解决方案的标准格式文本。

二、方案概述IGBT并联解决方案旨在将多个IGBT器件并联使用，以实现更高的功率输出和更好的系统可靠性。

该方案包括以下关键步骤和要求：1. 选取合适的IGBT器件：根据应用需求，选择具有相同或者相似特性的IGBT器件，并确保其参数和性能能够满足系统要求。

2. 并联电路设计：设计并联电路，确保每一个IGBT器件在并联状态下能够均衡地承受电流和功率。

这包括合理分配电流和功率，以及采取适当的电流平衡措施，如电流采样和反馈控制。

3. 散热设计：并联IGBT会产生更高的功率损耗，因此散热设计非常重要。

确保每一个IGBT器件能够有效地散热，并采取适当的散热措施，如散热片、风扇和冷却液等。

4. 保护电路设计：并联IGBT系统需要具备完善的保护功能，以防止过电流、过温和其他故障。

设计适当的保护电路，包括过流保护、过温保护、短路保护等。

5. 控制电路设计：并联IGBT系统需要有效的控制电路，确保每一个IGBT器件能够同步工作，实现稳定的功率输出。

设计合适的控制电路，包括电流控制、PWM控制和反馈控制等。

6. 可靠性测试和验证：在完成并联IGBT系统的设计和创造后，进行严格的可靠性测试和验证，确保系统能够长期稳定运行，并满足预期的性能和可靠性要求。

三、方案实施步骤以下是IGBT并联解决方案的实施步骤，以确保方案的成功实施和系统的稳定运行：1. 确定应用需求：明确系统的功率需求、工作条件和其他特殊要求，为后续的方案设计提供基础。

2. 选取合适的IGBT器件：根据应用需求，选择具有合适参数和性能的IGBT 器件。

IGBT并联解决方案标题：IGBT并联解决方案引言概述：随着现代电力电子技术的发展，IGBT（绝缘栅双极型晶体管）在电力转换和控制领域中扮演着重要角色。

然而，单个IGBT的功率限制和热耗散问题限制了其在高功率应用中的应用。

为了解决这些问题，IGBT并联解决方案应运而生。

本文将详细介绍IGBT并联解决方案的五个部分。

一、增强功率容量1.1 提高电流承受能力：通过将多个IGBT并联，可以将电流分摊到每个IGBT 上，从而提高整体功率容量。

这可以通过电流传感器和控制电路来实现，确保每个IGBT承受相同的电流。

1.2 提高电压承受能力：将多个IGBT并联可以增加整体电压承受能力。

通过合理的电压分配和电压传感器，可以确保每个IGBT承受相同的电压，从而提高整体电压容量。

1.3 优化散热设计：IGBT并联解决方案还需要考虑热耗散问题。

通过合理的散热设计，如散热片和风扇的使用，可以有效降低IGBT的温度，提高功率容量。

二、提高系统可靠性2.1 容错能力增强：IGBT并联解决方案可以提高系统的容错能力。

当一个IGBT发生故障时，其他并联的IGBT可以继续工作，确保系统的可靠性。

2.2 动态电流均衡：通过电流传感器和控制电路，可以实现动态电流均衡，确保每个并联IGBT承受相同的电流负载，避免因电流不均衡而引发的故障。

2.3 温度监测和保护：通过温度传感器和保护电路，可以实时监测每个IGBT的温度，并在温度超过安全范围时采取保护措施，避免因温度过高而引发的故障。

三、提高系统效率3.1 降低开关损耗：IGBT并联解决方案可以降低系统的开关损耗。

通过合理的开关序列和控制策略，可以减少开关过程中的能量损耗，提高系统的效率。

3.2 优化电压波形：通过电压传感器和控制电路，可以实时监测和优化电压波形，确保每个IGBT的工作在最佳电压范围，提高系统的效率。

3.3 最小化电流回路：通过合理的电流路径设计，可以减少电流回路的长度和电阻，降低系统的功率损耗，提高效率。

IGBT的并联使用并联使用IGBT组成开关器件可以使整个系统得到更高的额定电流，但是设计并联系统时必须考虑一些重要问题，如模块特性、驱动电路以及电路的布局，这些因素影响着并联支路的电流分配，可能导致并联的每个IGBT电流分配不均衡。

其中，模块特性中的伏安特性主要影响静态运行时的电流分配，转移特性和驱动电路以及布局主要影响动态运行时的电流分配。

由于电流分配的不均衡，使n个IGBT并联的额定电流并不等于n倍的单个模块的额定电流，所以对并联IGBT 模块必须降额使用。

在设计IGBT并联系统时，首先要确定合适的并联模块数目以获得足够的额定电流，同时要保证每个模块工作时不超出安全工作区。

另外需要注意的是，并联使用IGBT模块有助于减小通态损耗，但是开关损耗不会减小，甚至可能增大，尤其在开关频率比较高的时候。

(1)并联运行静态均流静态情况下，并联工作的IGBT间的电流分配主要受伏安特性的影响。

当多个IGBT并联时，由于制造工艺的原因，每个IGBT的伏安特性并不完全一样。

两个IGBT并联时伏安特性对电流分配的影响如图2.5.5所示。

从图2.5.5可以看出，当两个伏安特性不同的IGBT并联工作时，它们通过的电流并不相等。

为保证运行时每个模块都不超过安全工作区，必须对并联运行的IGBT进行降额使用。

若两个同型号但伏安特性不同的管子并联使用，其总的额定电流不等于单个管子额定电流的两倍，这种电流能力下降的系数可称为电流降额系数。

电流降额系数可表示为式中，5是降额系数；IT是并联模块能提供的总额定电流；IM是单个模块的最大额定电流np是并联模块的数目。

例如，两个额定电流都为400A的IGBT模块并联，一个承受400A电流而另一个为320A，则可得到。

另外，如果已经知道了降额系数，则可由下式求出所提供的总的额定电流(2)并联运行动态均流动态情况下，并联工作的IGBT间的电流分配主要受转移特性、驱动电路的影响。

1)转移特性对动态均流的影响：转移特件不同的IGBT并联时，开关过程的动态电流分配是不均衡的。

IGBT并联解决方案引言概述：IGBT并联解决方案是一种常用的电力电子器件并联应用技术，它通过将多个IGBT器件并联连接，以提高功率输出能力和系统可靠性。

本文将从以下五个方面详细阐述IGBT并联解决方案的优势和应用。

一、提高功率输出能力1.1 增加电流承载能力：通过将多个IGBT器件并联连接，可以将电流分摊到各个器件上，从而提高整个系统的电流承载能力。

1.2 提高功率密度：IGBT并联解决方案可以将多个器件集成在同一模块中，有效减小了系统的体积，提高了功率密度。

1.3 提高系统效率：由于并联连接的IGBT器件可以共享负载，减小了电流通过每个器件的压降，从而降低了功率损耗，提高了系统的效率。

二、提高系统可靠性2.1 分担负载：IGBT并联解决方案可以将负载分担到多个器件上，当其中一个器件发生故障时，其他器件可以继续工作，提高了系统的可靠性。

2.2 提高故障容忍能力：由于并联连接的IGBT器件可以共享负载，当某个器件发生故障时，其他器件可以通过增加负载来平衡电流，从而提高了系统的故障容忍能力。

2.3 提高热稳定性：IGBT并联解决方案可以通过增加散热器的数量和面积来提高系统的热稳定性，有效降低了温度对器件性能的影响，提高了系统的可靠性。

三、应用领域广泛3.1 电力电子领域：IGBT并联解决方案在电力电子领域中得到广泛应用，如逆变器、变频器、电力调节器等，可以提供稳定可靠的功率输出。

3.2 交通运输领域：IGBT并联解决方案在交通运输领域中的应用也非常广泛，如高速列车、地铁、电动汽车等，可以提供高效稳定的动力输出。

3.3 工业自动化领域：IGBT并联解决方案在工业自动化领域中也有重要应用，如电机驱动、工业控制等，可以提供高效稳定的电力输出。

四、设计要点和挑战4.1 电流均衡：在设计IGBT并联解决方案时，需要考虑电流在各个器件之间的均衡分配，以避免因电流不均衡而导致器件失效。

4.2 温度管理：由于并联连接的IGBT器件在工作过程中会产生大量热量，因此需要合理设计散热系统，确保器件在安全温度范围内工作。
