隔油池的设计资料

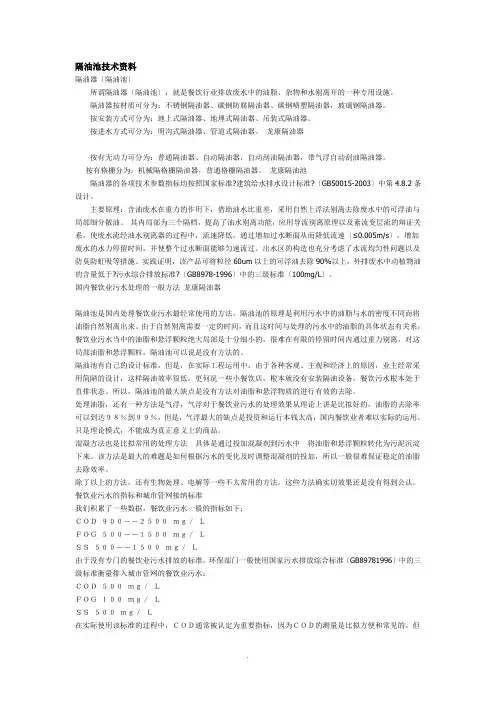

隔油池技术资料隔油器（隔油池）所谓隔油器（隔油池），就是餐饮行业排放废水中的油脂、杂物和水分离开的一种专用设施。

隔油器按材质可分为：不锈钢隔油器、碳钢防腐隔油器、碳钢喷塑隔油器，玻璃钢隔油器。

按安装方式可分为：地上式隔油器、地埋式隔油器、吊装式隔油器。

按进水方式可分为：明沟式隔油器、管道式隔油器。

龙康隔油器按有无动力可分为：普通隔油器、自动隔油器，自动刮油隔油器，带气浮自动刮油隔油器。

按有格栅分为：机械隔格栅隔油器，普通格栅隔油器。

龙康隔油池隔油器的各项技术参数指标均按照国家标准《建筑给水排水设计规范》（GB50015-2003）中第 4.8.2条设计。

主要原理：含油废水在重力的作用下，借助油水比重差，采用自然上浮法分离去除废水中的可浮油与部分细分散油。

其内部分为三个隔档，提高了油水分离功能，应用导流分离原理以及紊流变层流的辩证关系，使废水流经油水分离器的过程中，流速降低，通过增加过水断面从而降低流速（≤0.005m/s），增加废水的水力停留时间，并使整个过水断面能够匀速流过。

出水区的构造也充分考虑了水流均匀性问题以及防臭防虹吸等措施。

实践证明，该产品可将粒径60um以上的可浮油去除90%以上，外排废水中动植物油的含量低于《污水综合排放标准》（GB8978-1996）中的三级标准（100mg/L）。

国内餐饮业污水处理的一般方法龙康隔油器隔油池是国内处理餐饮业污水最经常使用的方法。

隔油池的原理是利用污水中的油脂与水的密度不同而将油脂自然分离出来。

由于自然分离需要一定的时间，而且这时间与处理的污水中的油脂的具体状态有关系，餐饮业污水当中的油脂和悬浮颗粒绝大部分是十分细小的，很难在有限的停留时间内通过重力分离，对这部分油脂和悬浮颗粒，隔油池可以说是没有办法的。

隔油池有自己的设计规范，但是，在实际工程运用中，由于各种客观、主观和经济上的原因，业主经常采用简陋的设计，这样隔油效率很低。

更何况一些小餐饮店，根本就没有安装隔油设备，餐饮污水基本处于直排状态。

三、设计内容1、隔油池隔油池是分离废水中的浮油及泥沙的构筑物，它是利用油于水之间的密度差异进行油水分离的。

隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物。

在隔油池中，相对密度小于1，粒径较大的油品杂质上浮于水面，与水分离；相对密度大于1的杂质则沉入池底。

所以，隔油池同时又是沉淀池，但主要起隔油作用。

和沉淀池类似，它也有平流式，竖流式及斜板斜管式。

我国目前多采用的是平流式隔油池，个别地方采用斜板斜管或其它形式的隔油池。

重力型隔油池是处理含油废水的最常用的设备，其处理过程是将含油废水置于池中进行油水重力分离，然后，撇除废水表面的油脂。

理论上重力分离过程可以用斯托克斯公式表示。

但是由于常发生紊流和短循环，重力分离器的实际效率依赖于合理的水利设计和废水停留时间。

停留时间越长，漂浮油与水的分离效果越好。

停留时间小于20min时，油水的分离效率低于50%，如果延长停留时间可以改善分离情况。

隔油池水面的浮油可以用集油管排出，，也可采用机械撇除，小隔油池也可采用人工撇油。

平流式隔油池（API）由池体，刮油刮泥机和集油管等几部分组成，普通平流隔油池的构造如图3所示。

废水从一端进入，从另一端流出，由于池内水平流速很小，相对密度小于 1.0而粒径较大的油品杂质在浮力的作用下上浮，并且，聚集在池的表面，通过设在池表面的集油管和刮油机收集浮油。

而相对密度大于 1.0的杂质沉于池底。

集油管设于出水口一侧的水面上。

集油管一般直径为200-300mm的钢管制成。

沿管的长度在管壁的一侧开有切口，其宽度一般是对应中心角为60°，集油管可以绕管轴转动，由螺杆控制。

平时切口向上并位于水面以上，当水面浮油达到一定厚度时(一般不大于0.25m)，转动集油管，使切口浸入水面油层一下，浮油即自行进入管内，并沿集油管流向池外。

刮油机通常是由链条或钢丝绳牵引的。

在用链条牵引时，隔油机在池面上起刮油作用，将浮油刮向池的末端；而在池的底部可以起刮泥机作用，将下沉的油泥刮向池出口端的泥斗中，通过排泥管适时排出，排泥管一般直径为200mm，池底向污泥斗的坡度为0.01-0.02，污泥斗深度一般为0.5m，底宽不小于0.4m，倾面倾角不小于45°-60°。

隔油池设计方案隔油池是一种用于分离油水混合物的设备，常用于污水处理、废水处理以及工业设备中。

下面是一个隔油池的设计方案：1. 设计目标：设计一个有效的隔油池来分离油水混合物，使得油和水的分离效果最大化，同时确保设备的稳定使用。

2. 设计原则：a. 提供足够的容量：隔油池的容量应根据处理的流量和油水分离的效果要求来确定，以确保足够的时间让油水混合物分离。

b. 提供合适的流速：隔油池的进水速度和排水速度应适当，以避免过快或过慢对油水分离效果的影响。

c. 提供合适的设计参数：隔油池的设计参数，如倾角、长度、宽度等应根据具体的需求来确定。

3. 结构设计：a. 池体：隔油池的池体应采用耐腐蚀材料制作，以防止污染物对设备的损害。

池体中设置有适当的截留板，可防止油水混合物在进入和离开隔油池时的搅拌，从而增加油水分离的效果。

b. 进水口和排水口：进水口应位于隔油池的一侧，以便油水混合物在进入隔油池时能够形成流动，而排水口则应位于隔油池的底部，以便分离出的油能够沉积在底部，从而方便排出。

c. 上部结构：隔油池的上部应设置适当的覆盖物，以防止外界杂质进入池体，同时便于操作和维护设备。

4. 操作维护：a. 定期清理：隔油池应定期清理，以去除沉积在底部的油和污物，以及清除积聚在表面的浮油。

b. 维护设备：隔油池应定期检查设备的运行状态，如泄漏、堵塞等问题，并及时进行维修和更换。

5. 安全措施：a. 防止溢流：隔油池应设置防溢流装置，以预防油水混合物溢出。

b. 防火措施：隔油池周围应设置防火设施，以防止油蒸气引发火灾。

c. 警示标识：隔油池周围应设置明显的警示标识，以提醒人们注意安全。

综上所述，隔油池设计方案应考虑容量、流速、设计参数等因素，结构设计应合理，操作维护和安全措施应做到位，以最大化油水分离效果并确保设备的安全可靠运行。

隔油池的设计——处理5万吨/天的炼油废水摘要炼油废水一般都是以含油废水为主，隔油是处理含油废水的必要步骤，隔油的设备很多，可以根据含油废水的性质不同选择不同的隔油设备，而隔油池是处理炼油厂排放的含油废水的主要构筑物。

隔油池是分离废水中的浮油及泥沙的构筑物，它是利用油于水之间的密度差异进行油水分离的。

隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物。

隔油池的一般分为平流式隔油池，斜管斜板式隔油池(平行板式隔油池和波纹板式隔油池)，吸油插板式隔油池，下水道式隔油池，排洪沟式隔油池等。

处理炼油废水常应用平流式隔油池和斜管斜板式隔油池，其中平流式隔油池是处理炼油厂废水的标准设备，它是美国石油协会的API制定的定定性标准而设计的。

平流式隔油池相对于其他类型的隔油池具有结构简单，运行管理方便，除油效果稳定等特点。

在本次设计通过比较依然选用平流式隔油池处理流量为5万吨/天的炼油废水。

通过油滴上浮速度法计算得出平流式隔油池的构筑尺寸，画出结构示意图。

关键词：炼油废水，平流式隔油池，油水分离1AbstractThe oil refining waste water is a main source of oily water, separating oil is necessary step of treating the oily water, there are a lot of equipments for separating oil, we can choose different equipments for separating oil according to the property of oily water, and the oil separator pond is the main construct to handle the oily water of oil refinery. oil separator pond is the construct to separate the float oil and sediments, it make use of density difference of oil and water of carry on the oil-water separation. Oil separator po nd is also the construct，in which float oil that its density was smaller than 1 was separated with the method of floatation.There are lots of kinds of oil separator ponds, among them, the even flow type is the most familiar to separate the oil pond, incl ined take care of the inclined plank type to separate the oil pond. (The parallel plank type to separate the oil pond and ripples plank types to separate the oil pond).The processing oil refining waste water often applied these two kinds of separate the oi l ponds. The even flow type separate the oil pond is standard equipment that handles the oil refinery waste water, it is the certainly settle of the API establishment sex standard but designs of American Petroleum Institute of. With inclined take care of the inclined plank type to separate the oil pond to compare the even flow type to separate the oil pond to have the structure in brief, circulate management convenience, support in brief, stabilize etc. in23addition to the oil result advantages. The ev en flow type separate the oil pond in addition to the oil efficiency is generally above60%.Currently, separate the oil pond application to compare with the even flow type in the domestic each oil refining of big oil refinery liquid waste processing craft extensively.Pass to choose more and still tooil separator pond processingdischarge as the oil refining waste water of 50,000 tons/ days with the even flow type in this design. Pass the oil drop to float the speed method calculation up an even flow type separates the oil pond to construct the size, drawing a structure sketch map.Keywords: The oil refining waste water, the even flow separate the oil pond, separation oil fro m waste water目录前言 (8)1、文献综诉 (10)1.1、含油废水 (10)1.1.1含油废水的来源 (10)1.1.2含油废水的危害及污染特征 (11)1.1.3油类在水中的存在形态 (11)1.1.4含油废水的处理方法 (12)1.2炼油废水 (15)1.2.1炼油废水的来源、分类及性质 (15)1.2.2炼油废水的处理方法 (16)1.2.3连油废水的处理工艺 (17)1.3除油装置 (22)1.3.1隔油池 (22)1.3.2隔油池的类型及特征 (23)2、设计部分 (30)2.1设计方案的选择 (30)2.2平流式隔油池设计常用数据 (31)2.3设计计算 (32)2.3.1已知条件 (32)2.3.2计算方法及过程 (32)2.3.3 设计计算结果 (40)3、结论 (40)45 4、谢辞 (42)5、参考文献 (43)前言随着社会经济的发展和人口的不断增加，水资源的短缺已经成为目前人类社会面临的一个很严重的环境问题，甚至是未来人的生存为题。

三、设计内容1、隔油池隔油池是分离废水中的浮油及泥沙的构筑物，它是利用油于水之间的密度差异进行油水分离的。

隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物。

在隔油池中，相对密度小于1，粒径较大的油品杂质上浮于水面，与水分离；相对密度大于1的杂质则沉入池底。

所以，隔油池同时又是沉淀池，但主要起隔油作用。

和沉淀池类似，它也有平流式，竖流式及斜板斜管式。

我国目前多采用的是平流式隔油池，个别地方采用斜板斜管或其它形式的隔油池。

重力型隔油池是处理含油废水的最常用的设备，其处理过程是将含油废水置于池中进行油水重力分离，然后，撇除废水表面的油脂。

理论上重力分离过程可以用斯托克斯公式表示。

但是由于常发生紊流和短循环，重力分离器的实际效率依赖于合理的水利设计和废水停留时间。

停留时间越长，漂浮油与水的分离效果越好。

停留时间小于20min时，油水的分离效率低于50%，如果延长停留时间可以改善分离情况。

隔油池水面的浮油可以用集油管排出，，也可采用机械撇除，小隔油池也可采用人工撇油。

平流式隔油池（API）由池体，刮油刮泥机和集油管等几部分组成，普通平流隔油池的构造如图3所示。

废水从一端进入，从另一端流出，由于池内水平流速很小，相对密度小于1.0而粒径较大的油品杂质在浮力的作用下上浮，并且，聚集在池的表面，通过设在池表面的集油管和刮油机收集浮油。

而相对密度大于1.0的杂质沉于池底。

集油管设于出水口一侧的水面上。

集油管一般直径为200-300mm的钢管制成。

沿管的长度在管壁的一侧开有切口，其宽度一般是对应中心角为60°，集油管可以绕管轴转动，由螺杆控制。

平时切口向上并位于水面以上，当水面浮油达到一定厚度时(一般不大于0.25m)，转动集油管，使切口浸入水面油层一下，浮油即自行进入管内，并沿集油管流向池外。

刮油机通常是由链条或钢丝绳牵引的。

在用链条牵引时，隔油机在池面上起刮油作用，将浮油刮向池的末端；而在池的底部可以起刮泥机作用，将下沉的油泥刮向池出口端的泥斗中，通过排泥管适时排出，排泥管一般直径为200mm，池底向污泥斗的坡度为0.01-0.02，污泥斗深度一般为0.5m，底宽不小于0.4m，倾面倾角不小于45°-60°。

三、设计内容1、隔油池隔油池是分离废水中的浮油及泥沙的构筑物，它是利用油于水之间的密度差异进行油水分离的。

隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物。

在隔油池中，相对密度小于1，粒径较大的油品杂质上浮于水面，与水分离；相对密度大于1的杂质则沉入池底。

所以，隔油池同时又是沉淀池，但主要起隔油作用。

和沉淀池类似，它也有平流式，竖流式及斜板斜管式。

我国目前多采用的是平流式隔油池，个别地方采用斜板斜管或其它形式的隔油池。

重力型隔油池是处理含油废水的最常用的设备，其处理过程是将含油废水置于池中进行油水重力分离，然后，撇除废水表面的油脂。

理论上重力分离过程可以用斯托克斯公式表示。

但是由于常发生紊流和短循环，重力分离器的实际效率依赖于合理的水利设计和废水停留时间。

停留时间越长，漂浮油与水的分离效果越好。

停留时间小于20min 时，油水的分离效率低于50%，如果延长停留时间可以改善分离情况。

隔油池水面的浮油可以用集油管排出，，也可采用机械撇除，小隔油池也可采用人工撇油。

平流式隔油池（API）由池体，刮油刮泥机和集油管等几部分组成，普通平流隔油池的构造如图3所示。

废水从一端进入，从另一端流出，由于池内水平流速很小，相对密度小于而粒径较大的油品杂质在浮力的作用下上浮，并且，聚集在池的表面，通过设在池表面的集油管和刮油机收集浮油。

而相对密度大于的杂质沉于池底。

集油管设于出水口一侧的水面上。

集油管一般直径为200-300mm的钢管制成。

沿管的长度在管壁的一侧开有切口，其宽度一般是对应中心角为60°，集油管可以绕管轴转动，由螺杆控制。

平时切口向上并位于水面以上，当水面浮油达到一定厚度时(一般不大于，转动集油管，使切口浸入水面油层一下，浮油即自行进入管内，并沿集油管流向池外。

刮油机通常是由链条或钢丝绳牵引的。

在用链条牵引时，隔油机在池面上起刮油作用，将浮油刮向池的末端；而在池的底部可以起刮泥机作用，将下沉的油泥刮向池出口端的泥斗中，通过排泥管适时排出，排泥管一般直径为200mm，池底向污泥斗的坡度为，污泥斗深度一般为，底宽不小于，倾面倾角不小于45°-60°。

隔油池设计方案
1. 引言
隔油池是一种用于处理污水中的油脂的设施，它可以将废水中
的油脂分离出来，以达到净化废水的目的。

本文将介绍隔油池的设
计方案，包括设计原理、结构和使用要点等。

2. 设计原理
隔油池的设计原理基于油脂和水的比重不同，在一定的空间内，通过重力作用将油脂和水分离。

设计隔油池时需要考虑以下因素：- 油脂的粘度和密度
- 水流速度和液体高度
- 污水的流量和浓度等
3. 设计结构
隔油池的设计结构主要包括进水口、分离室和出水口等部分。

具体结构如下：
- 进水口：通常位于隔油池的一侧，用于将废水引入隔油池。

- 分离室：由内置的隔板或管道构成，通过减速废水流速和增
加液体高度，在重力作用下将油脂和水分离。

- 出水口：位于隔油池的底部，用于排放分离后的水，通常通过水泵或重力流出。

4. 使用要点
使用隔油池时需要注意以下要点：
- 定期清理：油脂会在隔油池中沉积，定期清理对于保持隔油池的正常工作非常重要。

- 检测油脂浓度：使用油脂传感器或采样分析等方法，定期检测油脂浓度，确保隔油池的分离效果。

- 协调运作：隔油池需要与其他废水处理设施（如沉淀池、生物滤池等）协调运作，以最大限度净化废水。

5. 结论
设计合理的隔油池能有效处理废水中的油脂，达到环保、净化水质的目的。

在设计过程中，需要综合考虑油脂的特性和污水的流量等因素，以保证隔油池的高效运作。

同时，合理的使用和维护也是隔油池工作正常的关键。

以上为《隔油池设计方案》的文档，总字数800字。

.本工程位于唐山乐亭县，本站为第二级加油站。

根据设计要求，1#罐区内建立两个密闭隔油池，分别位于 1#罐区得两侧。

本工程施工内容：管井降水、土方开挖、钢筋砼水池浇筑、池壁四周做防水、钢栏杆制安、土方回填等。

由于水池所在位置地下水丰富，根据现场情况，我公司采取管井井点降水的措施进行降水，井点降水所排出的水必须按要求排放到指定的排水井，并做好排水的过滤工作。

这些降水、排水工作都要持续到基础工程完毕回填后才干住手，以保证基础等在干燥条件下施工。

井点放线定位→ 安装高压水泵→ 凿孔安装埋设井点管→ 布置安装总管→ 井点管与总管连接→ 安装抽水设备→ 试抽与检查→ 正式投入降水程序。

根据建设单位提供的测量控制点，测量放线确定井点位置(见附图)，然后在井位先挖一个小土坑，深大约 500mm，以便于冲击孔时集水、埋管时灌砂，并用水沟将小坑与集水坑连接，以便排泄多余水。

用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在 0.4 ~ 0.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。

普通含砂的黏土，按经验，套管落距在 1000mm 之内，在射水与套管冲切作用下，大约在 10 ~ 15min 时间之内，井点管可下沉 10m 摆布，若遇到较厚的纯黏土时，沉管时间要延长，此时可增加高压水泵的压力，以达到加速沉管的速度。

冲击孔的成孔直径应达到 300 ~ 350mm ，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm 以上，以防止冲击套管提升拔出时部份土塌落，并使滤管底部存有足够的砂石。

凿孔冲击管上下挪移时应保持垂直，这样才干使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会浮现倾斜现象，此时成孔的直径也应尽量保持上下一致。

井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索提起井点管插人井孔，井点管的上端应用木塞塞住，以防砂石或者其他杂物进入，井在井点管与孔壁之间填灌砂石滤层。

隔油池技术资料隔油器〔隔油池〕所谓隔油器〔隔油池〕，就是餐饮行业排放废水中的油脂、杂物和水别离开的一种专用设施。

隔油器按材质可分为：不锈钢隔油器、碳钢防腐隔油器、碳钢喷塑隔油器，玻璃钢隔油器。

按安装方式可分为：地上式隔油器、地埋式隔油器、吊装式隔油器。

按进水方式可分为：明沟式隔油器、管道式隔油器。

龙康隔油器按有无动力可分为：普通隔油器、自动隔油器，自动刮油隔油器，带气浮自动刮油隔油器。

按有格栅分为：机械隔格栅隔油器，普通格栅隔油器。

龙康隔油池隔油器的各项技术参数指标均按照国家标准?建筑给水排水设计标准?〔GB50015-2003〕中第4.8.2条设计。

主要原理：含油废水在重力的作用下，借助油水比重差，采用自然上浮法别离去除废水中的可浮油与局部细分散油。

其内局部为三个隔档，提高了油水别离功能，应用导流别离原理以及紊流变层流的辩证关系，使废水流经油水别离器的过程中，流速降低，通过增加过水断面从而降低流速〔≤0.005m/s〕，增加废水的水力停留时间，并使整个过水断面能够匀速流过。

出水区的构造也充分考虑了水流均匀性问题以及防臭防虹吸等措施。

实践证明，该产品可将粒径60um以上的可浮油去除90%以上，外排废水中动植物油的含量低于?污水综合排放标准?〔GB8978-1996〕中的三级标准〔100mg/L〕。

国内餐饮业污水处理的一般方法龙康隔油器隔油池是国内处理餐饮业污水最经常使用的方法。

隔油池的原理是利用污水中的油脂与水的密度不同而将油脂自然别离出来。

由于自然别离需要一定的时间，而且这时间与处理的污水中的油脂的具体状态有关系，餐饮业污水当中的油脂和悬浮颗粒绝大局部是十分细小的，很难在有限的停留时间内通过重力别离，对这局部油脂和悬浮颗粒，隔油池可以说是没有方法的。

隔油池有自己的设计标准，但是，在实际工程运用中，由于各种客观、主观和经济上的原因，业主经常采用简陋的设计，这样隔油效率很低。

更何况一些小餐饮店，根本就没有安装隔油设备，餐饮污水根本处于直排状态。

隔油池的设计——处理5万吨/天的炼油废水炼油废水一般都是以含油废水为主，隔油是处理含油废水的必要步骤，隔油的设备很多，可以根据含油废水的性质不同选择不同的隔油设备，而隔油池是处理炼油厂排放的含油废水的主要构筑物。

隔油池是分离废水中的浮油及泥沙的构筑物，它是利用油于水之间的密度差异进行油水分离的。

隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物。

隔油池的一般分为平流式隔油池，斜管斜板式隔油池(平行板式隔油池和波纹板式隔油池)，吸油插板式隔油池，下水道式隔油池，排洪沟式隔油池等。

处理炼油废水常应用平流式隔油池和斜管斜板式隔油池，其中平流式隔油池是处理炼油厂废水的标准设备，它是美国石油协会的API制定的定定性标准而设计的。

平流式隔油池相对于其他类型的隔油池具有结构简单，运行管理方便，除油效果稳定等特点。

在本次设计通过比较依然选用平流式隔油池处理流量为5万吨/天的炼油废水。

通过油滴上浮速度法计算得出平流式隔油池的构筑尺寸，画出结构示意图。

前言 (8)1、文献综诉 (10)、含油废水 (10)1.1.1含油废水的来源 (10)1.1.2含油废水的危害及污染特征 (11)1.1.3油类在水中的存在形态 (11)1.1.4含油废水的处理方法 (12)炼油废水 (15)1.2.1炼油废水的来源、分类及性质 (15)1.2.2炼油废水的处理方法 (16)1.2.3连油废水的处理工艺 (17)除油装置 (22)1.3.1隔油池 (22)1.3.2隔油池的类型及特征 (23)2、设计部分 (30)设计方案的选择 (30)平流式隔油池设计常用数据 (31)设计计算 (32)2.3.1已知条件 (32)2.3.2计算方法及过程 (32)2.3.3 设计计算结果 (40)3、结论 (40)4、谢辞 (42)5、参考文献 (43)前言随着社会经济的发展和人口的不断增加，水资源的短缺已经成为目前人类社会面临的一个很严重的环境问题，甚至是未来人的生存为题。

隔油池设计计算（平流式）1. 设计参数 Q=100m ³/d1） 停留时间 T : 1.5～2h2） 水平流速 V ：2～5mm/s3） 每格宽度 B ：2m 、2.5m 、3m 、4.5m 、6m4） 标高≥0.3m ，工作水深h 2 为1.5～2m5） 隔油池尺寸比例：单格长宽比（L/B ）≥4 深宽比（h 2 /B ）≥0.46） 隔油池上层油层厚度≤0.25m7） 除油效率一般在60%以上，出水含油量为100～200mg/L2. 设计计算 Q=5m ³/h（1）污水中油珠设计上浮速度斯托克斯公式u =βg 18μφ(ρy −ρ0)d 2 式中：u —为静水中相应于直径为d 的油珠的上浮流速（一般不大于3m/h ），cm/s ；β—水中悬浮杂质碰撞引起的阻力系数，当悬浮物浓度为c 时， β=4×104+0.8c 24×104+c 2，一般可取β=0.95；d —油滴粒径（可以上浮的油滴的最小粒径），cm ；g —重力加速度，g=981cm/s 2 ；μ—水的绝对粘度，Pa ．s;φ—实际油珠非球形的形状修正系数，一般可取φ=1.0；ρy ，ρ0—水和油珠的密度，g/cm 3；β=0.95 g=981cm/s 2 d=100μm ρy =0.9989 g/cm 3 ρ0=0.92g/cm 3（25℃）μ=0.0098 g/cm3 u =βg 18μφ(ρy −ρ0)d 2=0.95×98118×0.0098(0.9989−0.92)×(0.01)2 =0.04cm s =⁄44μm s ⁄（2）隔油池地表面积 A =a Q u =1.48∙5m³ℎ⁄0.04cm s ⁄×36001000=5.14m 2式中A —隔油池表面面积，m2；Q —设计中的含油废水流量，m3/ha —隔油池表面修正系数按照一般公式求出的隔油池表面面积一般往往偏小，这是因为实际的隔油池容积利用率不是100%，而且又要受水流紊动的影响，因此要乘如一个大于1的系数α。

三、设计内容之蔡仲巾千创作1、隔油池隔油池是分离废水中的浮油及泥沙的构筑物,它是利用油于水之间的密度不同进行油水分离的.隔油池也是用上浮方法去除废水中相对密度小于1的浮油的构筑物.在隔油池中,相对密度小于1,粒径较年夜的油品杂质上浮于水面,与水分离；相对密度年夜于1的杂质则沉入池底.所以,隔油池同时又是沉淀池,但主要起隔油作用.和沉淀池类似,它也有平流式,竖流式及斜板斜管式.我国目前多采纳的是平流式隔油池,个别处所采纳斜板斜管或其它形式的隔油池.重力型隔油池是处置含油废水的最经常使用的设备,其处置过程是将含油废水置于池中进行油水重力分离,然后,撇除废水概况的油脂.理论上重力分离过程可以用斯托克斯公式暗示.可是由于常发生紊流和短循环,重力分离器的实际效率依赖于合理的水利设计和废水停留时间.停留时间越长,漂浮油与水的分离效果越好.停留时间小于20min时,油水的分离效率低于50%,如果延长停留时间可以改善分离情况.隔油池水面的浮油可以用集油管排出,,也可采纳机械撇除,小隔油池也可采纳人工撇油.平流式隔油池（API）由池体,刮油刮泥机和集油管等几部份组成,普通平流隔油池的构造如图3所示.废水从一端进入,从另一端流出,由于池内水平流速很小,相对密度小于 1.0而粒径较年夜的油品杂质在浮力的作用下上浮,而且,聚集在池的概况,通过设在池概况的集油管和刮油机收集浮油.而相对密度年夜于1.0的杂质沉于池底.集油管设于出水口一侧的水面上.集油管一般直径为200-300mm的钢管制成.沿管的长度在管壁的一侧开有切口,其宽度一般是对应中心角为60°,集油管可以绕管轴转动,由螺杆控制.平时切口向上并位于水面以上,当水面浮油到达一定厚度时(一般不年夜于0.25m),转动集油管,使切口浸入水面油层一下,浮油即自行进入管内,并沿集油管流向池外.刮油机通常是由链条或钢丝绳牵引的.在用链条牵引时,隔油机在池面上起刮油作用,将浮油刮向池的末端；而在池的底部可以起刮泥机作用,将下沉的油泥刮向池出口真个泥斗中,通过排泥管适时排出,排泥管一般直径为200mm,池底向污泥斗的坡度为0.01-0.02,污泥斗深度一般为0.5m,底宽不小于0.4m,倾面倾角不小于45°-60°.隔油池的进水一端一般采纳穿孔墙进水,出水端采纳溢流堰.由于受到刮油机规格的限制,隔油池的每格间的宽度一般为6.0,4.5,3.0,2.5,2.0几种.这种隔油池的优点是构造简单,这种隔油池占空中积年夜,停留时间长(1.5-2h),水平流速为2-5mm/s.由于把持维护容易,运行管理方便,除油效果稳定,因此应用比力广泛；缺点是池的容积较年夜,排泥困难,其可能取出的粒径最小为100-150μm.图1-2平流式隔油池结构示意图2、平流隔油池设计中经常使用的数据和办法（1）停留时间T,一般采纳1.5-2h；（2）水平流速v,一般采纳2-5mm/s；（3）隔油池每格宽度B采纳2m,2.5m,3m,4.5m,6m.当采纳人工清除浮油时,每格宽≤3m.国内各年夜炼厂一般采纳4.5m,且已有定型设计.（4）隔油池超高h1,一般不小于0.4m,工作水深为h2为1.5-2.0m.人工排泥时,池深应包括污泥层厚度.（5）隔油池尺寸比例：单格长宽比(L/B)≧4,深宽比(h2/B)≧0.4.（6）刮板间距不小于4m,高度150-200mm,移动速度0.01m/s.（7）在隔油池的出口处及进水间浮油聚集,对年夜型隔油池可设集油管收集和排除.集油管管径为200-300mm,纵缝开度为60°,管轴线在水平面下0-50mm,小型池装有集油环.（8）采纳机械刮泥时,集泥坑深度一般采纳0.5m,底宽不小于0.4m,正面倾角为45°-60°.（9）池底坡度i,当人工排泥时池底坡度为0.01-0.02,坡向集泥坑；机械刮泥时,采纳平底,即i=0.（10）隔油池水面以上的油层厚度不年夜于0.25m.（11） 隔油池的除油效率一般在60%以上,出水含油量为100-200mg/L.若后续浮选法,出水含油量小于50mg/L.（12）为了平安,防火、防寒、防风沙,隔油池可设活动盖板. （13） 在寒冷地域,集油管内应设有直径为25mm 的加热管,隔油池内也可设蒸汽加热管.3、设计计算(1)已知条件炼油厂含油废水流量为Q=130m3/h,浓度为100mg/l 采纳平流式隔油池.(2)计算方法及过程：按油滴的上浮速度计算①污水中油珠的设计上浮速度：斯托克斯公式：u=()20y d 18g ρρμϕβ- 式中—v 为静水中相应于直径为d 的油珠的上浮流速(一般不年夜于3m/h),cm/s ；β—水中悬浮杂质碰撞引起的阻力系数,当悬浮物浓度为c 时,β=2424c 1048c .0104+⨯+⨯,一般可取β=0.95；d —油滴粒径(可以上浮的油滴的最小粒径),cm ；g —重力加速度,g=981cm/s2；μ—水的绝对粘度,Pa·s;φ—实际油珠非球形的形状修正系数,一般可取φ=1.0；ρy,ρ0—水和油珠的密度,g/cm3；假设要去除的油滴最小粒径为d0=100μm,假设温度为25℃,则可由图1和图2分别查出25℃是水的密度以及水的绝对粘度,得：ρy=0.998g/cm3,μ=0.0098g/cm3·s.又知25℃时油的密度为0.920g/cm3；所以可以根据上式计算油珠的上浮速度为： ()()()233322001.0920g/cm .0cm /0098g .0scm /0098g .018s /981cm 95.018⨯-⨯⨯=-=d g u y ρρμϕβ=0.04c m/s=40μm/s②隔油池的概况面积：(ⅰ)池内水流的水平流速ν：一般可以去池内水平流速ν≤15u,而且不宜年夜于0.9m/min(15mm/s),在本次设计中取ν=3mm/s,(ⅱ)隔油池概况修正系数α依照一般公式求出的隔油池概况面积一般往往偏小,这是因为实际的隔油池容积利用率不是100%,而且又要受水流紊动的影响,因此要乘如一个年夜于1的系数α.予以矫正.Α值与系数ν/u 有关,可由表1查得.今u ν==7.5,由下表概况积修正系数α与速度比ν/u 的关系ν/u20 15 10 6 3 α 1.74 1.64 1.44 1.37 1.28取α=1.44所以,根据隔油池概况面积公式A=αQ/u式中：A —隔油池概况面积,m2；Q —设计中的含油废水流量,m3/h.求得,隔油池的概况面积为： A===130m2③隔油池水流横断面面积根据公式A0=Q/ν,式中：A0—隔油池水流横断面面积,m2.求得隔油池水流横断面面积为： A0===12.04m2④隔油池有效水深本次设计采纳机械清除浮油,设隔油池每格宽为B=4m,格数为n=2个,则根据公式h2=A0/nB,式中h2—隔油池有效水深,m ；n —隔油池分格数,个；B —隔油池每格宽,m.求得隔油池有效水深为： h2==1.51m1.5m 2h ≤=1.51m 2m ≤(符合要求)⑤隔油池有效池长根据公式L=,h u2⨯'αν 式中：L —隔油池的有效池长,m ；α'—上浮速度修正系数,一般取0.9；已知h2=1.51m,则求得隔油池的有效池长为： L=,h u 2⨯'αν= 1.51=13m由另一种方法也可求得有效池长,即根据公式L=则求得隔油池的有效池长为：L=,nB A ==16.25m平流式隔油池尺寸要求h2:B=0.3～0.4,L:B>4;今已知h2=1.51m,B=4m,则h2:B=1.51:4=0.38(符合要求) 可是由上面两种方法求得的有效池长分别为13m 和16.25m, 其中依照长宽比计=3.25,=所以根据L:B>4,应取有效池长L=16.25m.⑥隔油池总高度本设计中隔油池设有机械刮油,除渣机,所以池底坡度为i=0,而且池底无积泥.根据公式H=h1+h2式中：H —隔油池总高度,m ；h1—隔油池超高,(一般不小于0.4m),m.今取隔油池超高h1=0.5m,所以,求得隔油池的总高度为： H=h1+h2=0.5m+1.51m=2.01m⑦出水含油浓度取平流式隔油池的一般除油效率为E=84%,所以根据公式：式中：C—出水含油浓度,mg/L；C0—入水含油浓度,mg/L；E—隔油池除油效率,%.求得出水含油浓度为：C=(1-E)C0=(1-84%)*100=16mg/L⑧采纳链带式刮油刮泥机马岭炼油厂的含油废水处置的实践标明,以前采纳的钢丝绳刮油刮泥机收油速度慢、效率低,且可靠性差,设备利用率低,无法清除沉于池底的油泥.链带式刮油刮泥机在平流隔油池中应用效果良好,机械结构合理,运行稳定,把持简单,装置方便除油效果显著.图3为链带式刮油刮泥机结构图[9].采纳链带式刮油机刮油,并将浮油推向池末端,而在池的底部可起到刮泥的作用(将下沉的油泥刮向池的进口端污泥斗)[8].图1-4刮油刮泥机结构⑨为了保证隔油池正常工作,池概况通经常使用盖板覆盖,覆盖的作用包括防火、防雨、保温及防止油气散发污染年夜气.在夏季,为了增年夜油的流动性,隔油池内设有蒸汽加温办法.(3)平流式隔油池的设计结果项目概况面积水流横断面面积有效水深有效池长总高度每隔宽分隔数数值130m212.04m2 1.51m12.54m 2.01m4m2四、绘图根据设计所得数据利用计算机CAD绘制隔油池平、剖面图.。

小型污水预处理设施设计选型指引清源行动办公室2007年7月目录一、说明1二、设计需要考虑的因素1三、主要水处理设施21、隔油池22、毛发集污井33、汽车洗车污水隔油沉淀池47、化粪池4．一、说明随着我市的高速发展，人口的不断增加，同时我市的水环境也日益恶化。

其中原建筑物改变功能及监督管理不到位是造成水污染的重要原因。

如住宅区内或路边楼宇现改成了餐饮店、理发店、洗车场等经营性场所。

按照建筑给水排水设计规范，公共饮食业厨房含有大量油脂的洗涤废水、洗车冲洗水应单独排水至水处理构筑物。

含油污水应经除油装置后方许排入污水管道，生活污水需经化粪池处理后才能排入市政排水管道。

本指引主要介绍以上相关的小型水处理设施设计、选型，包括化粪池、隔油池、汽车洗车污水隔油沉淀池、毛发集污井。

二、设计需要考虑的因素为了满足预期要求，达到理想效果，作为一个设计者应考虑以下几个因素。

1、水处理设施建设位置，应不能影响现有建筑物功能及便于维护、清理。

2、运行维护周期。

、最大服务人数。

3．4、将来是否有扩容的需要。

三、主要水处理设施1、隔油池图1隔油池示意图1.1隔油池按设计秒流量计算；1.2在池内流速不大于0.005m/s。

1.3含油污水在池内停留时间为10min；；7d清除周期1.4．1.5隔油池选用表隔油池型号1型2型3型4型最大设计秒流量4.80 1.60 1.00 3.20 （L/S）4.50）有效容积（m0.901.503.003设计举例：确定最大设计秒流量，可通过观察水表用水高峰期流量估算，假设为5m/h，选型？3最大设计秒流量：5*1000/3600＝1.39 L/S，则选2型。

1.6 附件隔油池标准图2、毛发集污井图2毛发集物井示意图2.1室内、外毛发集污井用于理发室、公共浴池等需要滤去毛发或污物的室内外排水管道上；2.2附件毛发集污井标准图3、汽车洗车污水隔油沉淀池图3汽车洗车污水隔油沉淀池示意图3.1汽车洗车污水隔油沉淀池用于需要除去汽车洗车污水中的残油和泥沙的室外排水管道上。

小型污水预处理设施设计选型指引清源行动办公室2007年7月目录一、说明 (1)二、设计需要考虑的因素 (1)三、主要水处理设施 (2)1、隔油池 (2)2、毛发集污井 (4)3、汽车洗车污水隔油沉淀池 (5)4、化粪池 (7)一、说明随着我市的高速发展，人口的不断增加，同时我市的水环境也日益恶化。

其中原建筑物改变功能及监督管理不到位是造成水污染的重要原因。

如住宅区内或路边楼宇现改成了餐饮店、理发店、洗车场等经营性场所。

按照建筑给水排水设计规范，公共饮食业厨房含有大量油脂的洗涤废水、洗车冲洗水应单独排水至水处理构筑物。

含油污水应经除油装置后方许排入污水管道，生活污水需经化粪池处理后才能排入市政排水管道。

本指引主要介绍以上相关的小型水处理设施设计、选型，包括化粪池、隔油池、汽车洗车污水隔油沉淀池、毛发集污井。

二、设计需要考虑的因素为了满足预期要求，达到理想效果，作为一个设计者应考虑以下几个因素。

1、水处理设施建设位置，应不能影响现有建筑物功能及便于维护、清理。

2、运行维护周期。

3、最大服务人数。

4、将来是否有扩容的需要。

三、主要水处理设施1、隔油池图1隔油池示意图1.1隔油池按设计秒流量计算；1.2在池内流速不大于0.005m/s;1.3含油污水在池内停留时间为10min；1.4清除周期7d；1.5隔油池选用表设计举例：确定最大设计秒流量，可通过观察水表用水高峰期流量估算，假设为5m3/h，选型？最大设计秒流量：5*1000/3600＝1.39 L/S，则选2型。

1.6 附件隔油池标准图有资料说：Qmax--污水最大设计秒流量，m3/s。

可按下述标准选用：营业餐厅20L/（人·餐），工作时间12h/d,K=2;职工餐厅15L/（人·餐），工作时间9h/d,K=2。

如果按上述标准，下面的计算对吗？上面例题1计算一、按国标图选用法15L/（人·餐）×200人×3餐×2/9h=18000L/h=5L/s如果按这个设计秒流量对应国标04S519中的选用表，至少得选4型的隔油池，有效容积为4.5m3。

04S519隔油池设计册简介本文档为《04S519隔油池设计册》国标设计册，旨在提供有关隔油池设计的详细信息和要求。

隔油池是一种用于分离水和油的设备，常用于工业和环保领域。

本设计册将涵盖隔油池的设计原则、尺寸规范、安全要求等内容。

设计原则隔油池的设计应遵循以下原则：- 分离效率高：隔油池应能有效地分离水和油，并确保油污不再混入环境。

- 操作简便：设计应考虑到隔油池的易于操作和维护，以提高使用效率。

- 安全可靠：设计应符合相关安全标准，确保操作人员和环境的安全。

尺寸规范隔油池的尺寸规范应满足以下要求：- 容积大小：根据需要确定隔油池的容积，以保证足够的油污分离容量。

- 尺寸比例：设计时需要合理确定隔油池的长度、宽度和深度的比例关系，以确保分离效率和操作性能。

- 净高要求：设计要考虑到油水分离后的净油高度，以保证有效分离和油污收集的便利性。

安全要求隔油池设计应满足以下安全要求：- 防漏设计：设计应采用防漏措施，避免油污污染地下水和周围环境。

- 防爆措施：如需要，设计应考虑到防爆要求，以防止隔油池内油气产生爆炸。

- 材料选择：设计时需选择耐腐蚀、耐高温的材料，以确保设备的长久稳定性和安全性。

结论《04S519隔油池设计册》为您提供了关于隔油池设计的必要信息和指导原则。

针对工业和环保领域的隔油池设计，我们需要考虑分离效率、操作简便性和安全可靠性等方面的因素。

同时，尺寸规范和安全要求也是设计时需要重点关注的内容。

本设计册将帮助您了解隔油池的设计原则和要求，并在设计过程中提供指导和参考。

04S519混凝土隔油池04S519混凝土隔油池1. 简介混凝土隔油池是一种常用的污水处理设备，用于去除水中的油脂和固体颗粒物，保护环境和水资源的污染。

本旨在提供关于04S519混凝土隔油池的详细信息、设计要求、安装步骤和操作维护等方面的指导。

2. 设计要求2.1 隔油池容量：根据产生的废水流量和流量峰值确定隔油池容量，确保有效去除油脂和固体颗粒物。

2.2 隔油效果：达到国家环保标准要求，出口油含量不超过限值。

2.3 结构设计：采用混凝土材料，具有足够的强度和抗腐蚀性能。

2.4 排放要求：排放水和污泥要符合相关法规的排放标准。

3. 安装步骤3.1 地基准备：清理施工区域，确保地基平整稳固。

3.2 基础施工：按照设计图纸进行基础的浇筑和固结。

3.3 混凝土隔油池安装：根据实际情况，将混凝土隔油池放置在基础上，并确保与周围管道的连接密切密封。

3.4 防渗漏处理：对混凝土隔油池进行防渗漏处理，采用专用的防渗漏涂料或者胶泥进行处理。

3.5 排水系统安装：安装进出口管道并连接到污水管网。

3.6 油水分离设备安装：安装油水分离设备，确保其正常运行。

3.7 安全检查：对整个安装过程进行安全检查，确保设备正常运行并符合相关安全要求。

4. 操作维护4.1 隔油池清理：定期清理油水分离设备和隔油池，去除沉积物和油脂。

4.2 检查维护：定期检查设备的运行状态，包括进出口管道的密封性和油水分离效果。

4.3 泄漏处理：如果发现泄漏情况，应及时进行处理，修复或者更换损坏的部件。

4.4 报警检测：安装油水分离设备的报警装置，及时发现并处理异常情况。

4.5 定期检测：定期对排放水进行检测，确保排放达标。

5. 附件本所涉及的附件如下：- 设计图纸- 隔油池安装指南- 操作手册- 油水分离设备规格书- 防渗漏处理材料信息6. 法律名词及注释本所涉及的法律名词及注释如下：- 国家环保标准：指国家制定的关于环境保护的法规和标准，用于保护环境和预防污染。
