《机械制造基础》第05章在线测试

2021年国家开放大学电大?机械制造根底?章节测试题参考答案第一章常用工程材料的根本知识边学边练1•金属材料在外力作用下，对变形和破裂的抵抗能力称为〔〕a.硬度b沏性c.塑性d.强度2.适于测试硬质合金、表而淬火刚及薄片金属的硬度的测试方法是〔〕。

a.洛氏硬度b.以上方法都可以c.维氏硬度d.布氏硬度3.材料的冲击韧度越大，英韧性就〔〕。

a.越差b.难以确定c.无影响d.越好4.金属材料在做疲劳试验时，试样所承受的载荷为〔〕。

a.冲击载荷b.交变载荷c.静载荷d.无规律载荷5.〔〕是«-Fe中溶入一种或多种溶质元素构成的固溶体。

a.铁素体b.渗碳体c.奥氏体d.珠光体6.珠光体是一种〔〕。

a.机械混合物b.金属化合物c.固溶体d.单相组织金属7.自位支承〔浮动支承〕英作用增加与工件接触的支承点数目，但〔〕。

a.0.25%b. 1.4%c.0.6%d. 2.11%8.灰铸铁中的碳主要是以〔〕形式存在。

a.团絮状石墨b.蠕虫状石墨c.球状石墨9.黄铜是由〔〕合成。

a.铜和锌b.铜和線c.铜和铝d.铜和硅本章测验一、单项选择题〔每题10分，共50分〕1•拉伸实验中，试样所受的力为〔〕。

A.冲击载荷B.循环载荷C.交变载荷D.静载荷2.常用的塑性判断依据是〔〕。

A.伸长率和断而收缩率B.断而收缩率和塑性C.塑性和韧性D.伸长率和塑性3.用金刚石圆锥体作为压头可以用来测试〔〕。

A.维氏硬度B.洛氏硬度C.布氏硬度D.以上都可以4.金属疲劳的判断依据是〔〕。

A.抗拉强度B.塑性C.疲劳强度D.强度5.牌号为45号钢属于〔〕。

A.普通碳素结构钢B.碳素工具钢C.铸造碳钢D.优质碳素结构钢二、判断题〔每题10分，共50分〕6.通常材料的力学性能是选材的主要指标。

〔J〕7.抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。

〔J〕8.冲击韧性是指金属材料在静载荷作用下抵抗破坏的能力。

〔X 〕9.碳钢的含碳量一般不超过1.5%。

“机械制造技术基础”作业5参考答案1．单项选择（1）误差敏感方向是（ ）。

① 主运动方向 ② 进给运动方向 ③ 过刀尖的加工表面法向 ④ 过刀尖的加工表面切向（2）数控铣削属于（ ）加工。

① 试切法 ② 调整法 ③ 定尺寸刀具法 ④ 自动控制法（3）镗孔时，若镗刀回转轴向与工件进给方向不同轴，将造成被加工孔（ ）。

① 孔径变大 ② 圆度误差 ③ 锥度误差 ④ 与定位面的平行度误差（4）工艺系统刚度等于各组成部分刚度（ ）。

① 之和 ② 倒数之和 ③ 之和的倒数 ④ 倒数之和的倒数（5）误差复映系数与工艺系统刚度成（ ）。

① 正比 ② 反比 ③ 指数函数关系 ④ 对数函数关系2．多项选择（1）为便于研究，可将主轴回转误差分解为（ ）等几种基本型式。

① 径向跳动 ② 轴向串动 ③ 倾角摆动 ④ 周期波动（2）提高传动精度的有效措施包括（ ）等。

① 缩短传动链 ② 提高首端传动件精度 ③ 提高末端传动件精度 ④ 进行误差补偿（3）以两顶尖定位纵车光轴，加工后出现中间大、两端小的误差，其可能原因是（ ）。

① 工件刚度不足 ② 刀具刚度不足 ③ 导轨直线度误差 ④ 导轨与前后顶尖连线不平行（4）如图a 所示，零件安装在车床三爪卡盘上车孔（内孔车刀安装在刀架上）。

加工后发现被加工孔出现外大里小的锥度误差。

产生该误差的可能原因有（ ）。

① 主轴倾角摆动② 刀具热变形③ 三爪装夹面与主轴回转轴线不同轴 ④ 车床纵向导轨与主轴回转轴线不平行 3．判断（1）车削加工的误差敏感方向固定不变。

（ ∨ ）（2）精加工中不允许存在加工原理误差。

（ × ）（3）主轴径向跳动影响被加工面的圆度误差。

（ ∨ ）（4）机械加工中，可通过多次走刀，消除误差复映的影响。

（ ∨ ）（5）采用预加载荷的方法可以减小接触变形。

（ ∨ ）4．填空（1）机械加工质量通常包括机械加工精度、机械加工 表面粗糙度 和机械加工 表面变质层 3项内容。

第5章练习题答案1. 单项选择1-1答案：②锻件1-2答案：①铸件1-3答案：①设计1-4答案：②一面两孔1-5 答案：④正常加工1-6 答案：③粗车-半精车-精车1-7 答案：④粗车—半精车—粗磨—精磨1-8 答案：①粗镗—半精镗—精镗1-9 答案：1-10 答案：①上道工序尺寸公差与本道工序尺寸公差之和1-11 答案：③增环的下偏差之和减去减环的上偏差之和1-12 答案：④各组成环公差平方和的平方根1-13 答案：④1.2～1.41-14 答案：①成组技术1-15 答案：①寻找最短路径2. 多项选择2-1答案：①保证相互位置关系原则②保证加工余量均匀分配原则2-2答案：②有利于保证被加工面之间的位置精度③可以简化夹具设计与制造2-3答案：①车削②铣削③磨削④拉削2-4答案：①提高加工表面尺寸精度②提高加工表面形状精度③降低加工表面粗糙度2-5 答案：①先基准后其他②先主后次③先面后孔2-6 答案：①易于保证加工面之间的位置精度②便于管理④可以减小工件装夹时间2-7 答案：③上一工序表面粗糙度和表面缺陷层厚度④上一工序留下的形位误差2-8 答案：③派生式④创成式2-9 答案：①成组编码法②形面描述法④从CAD系统直接获取零件信息2-10 答案：①易于理解②易于编程2-11 答案：①基本时间②辅助时间④工作地服务时间2-12 答案：①装卸工件时间②开停机床时间③测量工件时间2-13 答案：①缩短基本时间②缩短辅助时间④缩短工作地服务时间2-14 答案：①设计变量②目标函数③约束条件2-15 答案：①切削速度②进给量2-16 答案：①最短工序时间②最小工序成本③最大工序利润3. 判断题）3-1 答案：∨3-2 答案：×3-3 答案：∨3-4 答案：∨3-5 答案：×3-6 答案：∨3-7 答案：×3-8 答案：∨3-9 答案：∨提示：综合考虑包容尺寸和被包容尺寸两种情况。

思考题与习题1．何谓铸造铸造生产的特点及其存在的主要问题是什么试用框图表示砂型铸造的工艺过程。

答：把熔化的金属液浇注到具有和零件形状相适应的铸型空腔中，待其凝固、冷却后获得毛坯（或零件）的方法称为铸造。

优点：1) 能制造各种尺寸和形状复杂的铸件，特别是内腔复杂的铸件。

如各种箱体、床身、机架等零件的毛坯。

铸件的轮廓尺寸可小至几毫米，大至几十米；质量从几克至数百吨。

可以说，铸造不受零件大小、形状和结构复杂程度的限制。

2) 常用的金属材料均可用铸造方法制成铸件，有些材料（如铸铁、青铜）只能用铸造方法来制造零件。

3) 铸造所用的原材料来源广泛，价格低廉，并可回收利用，铸造生产工艺设备费用小，因此铸件生产成本低。

4) 铸件与零件的形状、尺寸很接近，因而铸件的加工余量小，可以节约金属材料，减少切削加工费用。

5) 铸造既可用于单件生产，也可用于批量生产，适应性广。

但是，铸造生产工艺过程复杂，工序较多，常因铸型材料、模具、铸造合金、合金的熔炼与浇注等工艺过程难以综合控制，而出现缩孔、缩松、砂眼、冷隔、裂纹等铸造缺陷，因此铸件质量不够稳定，废品率较高；铸件内部组织粗大、不均匀，使其力学性能不及同类材料的锻件高，因此铸件多用于受力不大的零件。

此外，目前铸造生产还存在劳动强度大、劳动条件差等问题。

砂型铸造的工艺过程：2．比较下列名词：（1）模样与铸型；（2）铸件与零件；（3）浇注位置与浇道位置；（4）分型面与分模面。

答：（1）模样是用来形成铸型型腔的工艺装备，按组合形式，可分为整体模和分开模。

铸型包括将熔化的金属倒入铸模，铸模的型腔提供了最终有用的形状，之后仅需根据具体应用进行加工和焊接。

（2）把熔化的金属液浇注到具有和零件形状相适应的铸型空腔中，待其凝固、冷却后获得毛坯（或零件）的方法称为铸造。

所得到的金属零件或零件毛坯，称为铸件。

铸件通常作为毛坯，经过机械加工制成零件。

但是，随着铸造生产过程不断地完善以及新工艺、新技术不断被采用，铸件的精度及表面质量得到提高，使少余量和无余量铸造新工艺得到迅速发展，精密铸件可直接作为零件。

机自2005级《机械制造基础》试题A 标准答案及评分标准一、判断题（本题30分）答案如下表，填T 表示正确，F 表示错误。

评分标准：每题1分，共30分；个别学生填√表示正确，填×表示错误亦算对。

二、（本题6分）答案：刃磨角度和工作角度标注如图所示工作角度相对于刃磨角度有变化，变化情况是：ηγγηαα-=+=o oe o oe ， 变化大小22)2(arctan 2arcsinh Dh Dh-==ηη或者。

评分标准：正确画图标出oe o oe o γγαα、、、每个角度得1分，正确说明工作角度相对于刃磨角度的变化情况得1分，正确写出变化角度大小得1分。

答案：如图中所示连线刀具材料类别 刀具材料牌号 刀具材料最适宜的用途 硬质合金 W6Mo5Cr4V2常用于铸铁的粗加工 高 速 钢 YT05 常用于碳素钢的粗加工 合金工具钢 YG6A 常用于制造复杂刀具 人造金刚石CBN仅用于手工工具和低速刀具评分标准：每连对一项得1分，每连错一项扣1分，但总分不低于0分。

四、（本题20分）1、写出车削正常螺距英制螺纹的传动路线表达式（10分）答案：刀架ⅩⅧ（丝杆）ⅩⅦⅩⅤⅩⅢⅩⅣⅫⅪⅨ主轴Ⅵ倍基------------⨯--⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⨯---532536175100100633325253333335858M u u M 评分标准：挂轮错扣1分，其余环节错每一个环节扣0.5分。

2、写出车削正常螺距英制螺纹的运动平衡式；将运动平衡式化简为用基本组和增倍组的传动比表达螺纹导程的最简式（6分）答案 分步得分分分基倍倍基24.25744122536175100100633333585814.25⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⨯=⋯⋯⋯⋯⋯⋯⨯⨯⨯⨯⨯⨯⨯⨯==u u u u a k L a3、写出车削螺距为8牙/in 的单头英制螺纹时的基本组和增倍组的传动比（4分）答案 分步得分分，查图得：分得分由倍基基倍基倍2414815352878283214178184.254.2574⋯⋯⋯⋯⋯⋯⋯=⨯===⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯=⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯=⨯=u u u u u u L a 评分标准：分步解答则分步给分；直接写对传动比亦得分，每个2分；传动比约不约简均可；仅罗列出倍基和u u ，未根据题意答，给1分；解题思路正确，但因引用了错误的最简式导致结果错误给1分。

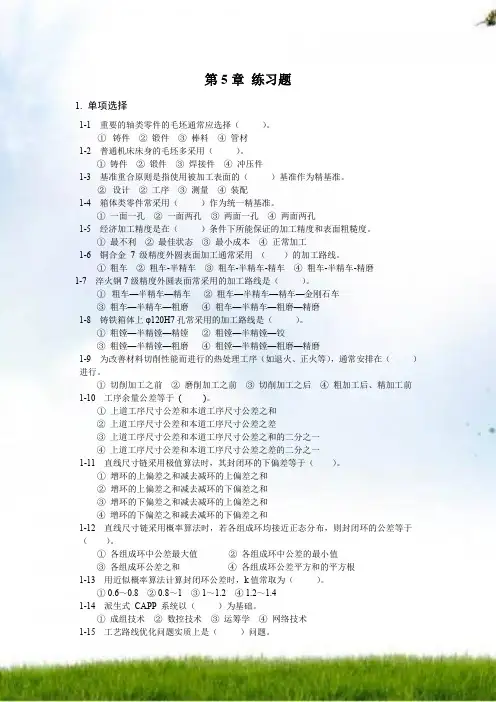

第5章练习题1. 单项选择1-1 重要的轴类零件的毛坯通常应选择（）。

①铸件②锻件③棒料④管材1-2 普通机床床身的毛坯多采用（）。

①铸件②锻件③焊接件④冲压件1-3 基准重合原则是指使用被加工表面的（）基准作为精基准。

②设计②工序③测量④装配1-4 箱体类零件常采用（）作为统一精基准。

①一面一孔②一面两孔③两面一孔④两面两孔1-5 经济加工精度是在（）条件下所能保证的加工精度和表面粗糙度。

①最不利②最佳状态③最小成本④正常加工1-6 铜合金7 级精度外圆表面加工通常采用（）的加工路线。

①粗车②粗车-半精车③粗车-半精车-精车④粗车-半精车-精磨1-7 淬火钢7级精度外圆表面常采用的加工路线是（）。

①粗车—半精车—精车②粗车—半精车—精车—金刚石车③粗车—半精车—粗磨④粗车—半精车—粗磨—精磨1-8 铸铁箱体上φ120H7孔常采用的加工路线是（）。

①粗镗—半精镗—精镗②粗镗—半精镗—铰③粗镗—半精镗—粗磨④粗镗—半精镗—粗磨—精磨1-9 为改善材料切削性能而进行的热处理工序（如退火、正火等），通常安排在（）进行。

①切削加工之前②磨削加工之前③切削加工之后④粗加工后、精加工前1-10 工序余量公差等于( )。

①上道工序尺寸公差和本道工序尺寸公差之和②上道工序尺寸公差和本道工序尺寸公差之差③上道工序尺寸公差和本道工序尺寸公差之和的二分之一④上道工序尺寸公差和本道工序尺寸公差之差的二分之一1-11 直线尺寸链采用极值算法时，其封闭环的下偏差等于（）。

①增环的上偏差之和减去减环的上偏差之和②增环的上偏差之和减去减环的下偏差之和③增环的下偏差之和减去减环的上偏差之和④增环的下偏差之和减去减环的下偏差之和1-12 直线尺寸链采用概率算法时，若各组成环均接近正态分布，则封闭环的公差等于（）。

①各组成环中公差最大值②各组成环中公差的最小值③各组成环公差之和④各组成环公差平方和的平方根1-13 用近似概率算法计算封闭环公差时，k值常取为（）。

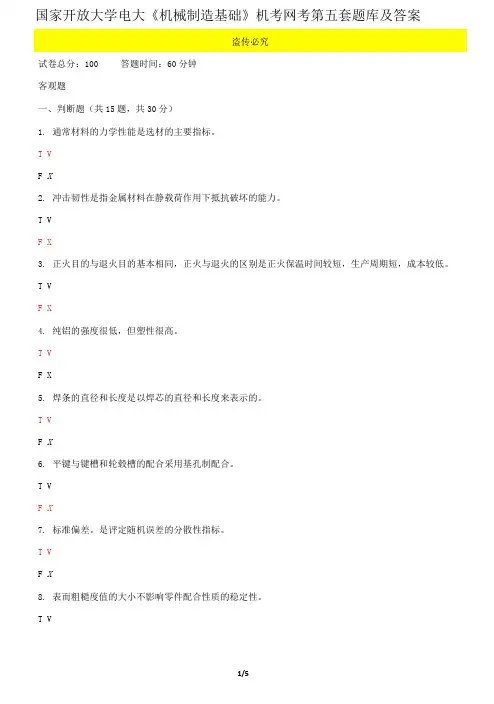

国家开放大学电大《机械制造基础》机考网考第五套题库及答案试卷总分：100 答题时间：60分钟客观题一、判断题（共15题，共30分）1.通常材料的力学性能是选材的主要指标。

T VF X2.冲击韧性是指金属材料在静载荷作用下抵抗破坏的能力。

T VF X3.正火目的与退火目的基本相同，正火与退火的区别是正火保温时间较短，生产周期短，成本较低。

T VF X4.纯铝的强度很低，但塑性很高。

T VF X5.焊条的直径和长度是以焊芯的直径和长度来表示的。

T VF X6.平键与键槽和轮毂槽的配合采用基孔制配合。

T VF X7.标准偏差。

是评定随机误差的分散性指标。

T VF X8.表而粗糙度值的大小不影响零件配合性质的稳定性。

T VF X9.切削用量是切削速度、进给量和背吃刀量三者的总称。

F X10.刀具的工作角度是刀具在工作时的实际切削角度。

T VF X11.积屑瘤的存在对切削过程总是有害的，所在地以要尽力消除它。

T VF X12.磨削加工多选用低浓度的乳化液，这主要是因为它需要大量的切削液，浓度低可以降低成本。

T VF X13.欠定位在一定条件下是允许的。

T VF X14.固定支承在使用过程中可以调整，高度尺寸是可变的。

T VF X15.零件的机械加工精度包含尺寸精度、形状精度和位置精度。

T VF X二、单选题（共15题，共45分）1.常用的塑性判断依据是（）。

A伸长率和断面收缩率B塑性和韧性C断而收缩率和塑性D伸长率和塑性2.莱氏体是一种（）。

A固溶体B金属化合物C机械混合物D单相组织金属3.正火与退火相比（），节约能源，操作方便，并可获得较好的力学性能。

A周期短B周期长C周期相同D周期长得多4.含碳量小于（）的铁碳合金称为碳素钢。

A 1.4%B 2. 11%C 0.6%D 0.25%5.由于（）在结晶过程中收缩率较小，不容易产生缩孔、缩松以及开裂等缺陷，所以应用较广泛。

A可锻铸铁B球墨铸铁C灰铸铁D蠕墨铸铁6.上偏差在尺寸公差带图的零线以上表示偏差为（）。

思考题与习题1.何谓铸造？铸造生产的特点及其存在的主要问题就是什么？试用框图表示砂型铸造的工艺过程。

答:把熔化的金属液浇注到具有与零件形状相适应的铸型空腔中,待其凝固、冷却后获得毛坯(或零件)的方法称为铸造。

优点:1) 能制造各种尺寸与形状复杂的铸件,特别就是内腔复杂的铸件。

如各种箱体、床身、机架等零件的毛坯。

铸件的轮廓尺寸可小至几毫米,大至几十米;质量从几克至数百吨。

可以说,铸造不受零件大小、形状与结构复杂程度的限制。

2) 常用的金属材料均可用铸造方法制成铸件,有些材料(如铸铁、青铜)只能用铸造方法来制造零件。

3) 铸造所用的原材料来源广泛,价格低廉,并可回收利用,铸造生产工艺设备费用小,因此铸件生产成本低。

4) 铸件与零件的形状、尺寸很接近,因而铸件的加工余量小,可以节约金属材料,减少切削加工费用。

5) 铸造既可用于单件生产,也可用于批量生产,适应性广。

但就是,铸造生产工艺过程复杂,工序较多,常因铸型材料、模具、铸造合金、合金的熔炼与浇注等工艺过程难以综合控制,而出现缩孔、缩松、砂眼、冷隔、裂纹等铸造缺陷,因此铸件质量不够稳定,废品率较高;铸件内部组织粗大、不均匀,使其力学性能不及同类材料的锻件高,因此铸件多用于受力不大的零件。

此外,目前铸造生产还存在劳动强度大、劳动条件差等问题。

砂型铸造的工艺过程:2.比较下列名词:(1)模样与铸型;(2)铸件与零件;(3)浇注位置与浇道位置;(4)分型面与分模面。

答:(1)模样就是用来形成铸型型腔的工艺装备,按组合形式,可分为整体模与分开模。

铸型包括将熔化的金属倒入铸模,铸模的型腔提供了最终有用的形状,之后仅需根据具体应用进行加工与焊接。

(2)把熔化的金属液浇注到具有与零件形状相适应的铸型空腔中,待其凝固、冷却后获得毛坯(或零件)的方法称为铸造。

所得到的金属零件或零件毛坯,称为铸件。

铸件通常作为毛坯,经过机械加工制成零件。

但就是,随着铸造生产过程不断地完善以及新工艺、新技术不断被采用,铸件的精度及表面质量得到提高,使少余量与无余量铸造新工艺得到迅速发展,精密铸件可直接作为零件。

第5章习题及答案5-1机床的运动按功用分为哪几种？答：分为表面成形运动和辅助运动两大类。

直接参与切削过程，使之在工件上形成一定几何形状表面的刀具和工件间的相对运动称为表面成形运动。

机床上除表面成形运动外的所有运动都是辅助运动。

5-2如何衡量切削加工的质量？答：零件切削加工的质量主要由加工精度和表面质量来衡量。

加工精度就是指零件加工后零件的尺寸、形状和表面间的相互位置等方面的几何参数与理想几何参数的相符合程度，两者的差距愈小，加工精度愈高。

零件的表面质量对零件的耐磨性、疲劳强度、抗腐蚀性、密封程度、接触刚度等都有一定的影响。

5-3切削用量要素包括哪几项？切削用量的选择原则是什么？答：切削用量是切削过程中最基本的操作参数，包括切削速度v c、进给量f和背吃刀量a p，其分别表示切削刃与过渡表面之间的相对运动速度、待加工表面转化为已加工表面的速度、已加工表面与待加工表面之间的垂直距离。

合理地选择切削用量，对于保证加工质量、提高生产效率和降低成本有着重要的影响。

切削加工时应当根据具体的加工条件，确定切削用量三要素的合理组合。

背吃刀量要尽可能取得大些，最好一次走刀能把该工序的加工余量切完。

进给量的选择主要受机床、刀具和工件所能承受的切削力的限制。

精加工时，一般背吃刀量不大，切削力也不大，限制进给量的主要因素是工件表面粗糙度。

选定背吃刀量和进给量以后，根据合理的刀具耐用度，用计算法或查表法选择切削速度。

5-4切削层尺寸平面要素包括哪几项？答：切削层尺寸平面要素包括切削层的公称厚度h D、公称宽度b D和公称横截面积A D。

5-5试述刀具的结构和刀具的角度。

答：刀具基本组成部分包括夹持部分和切削部分。

夹持部分俗称刀柄或刀体，主要用于刀具安装与标注的部分。

切削部分俗称刀头，是刀具的工作部分，由刀面、切削刃（又称刀刃）组成。

其组成要素包括：1）前面。

又称前刀面，切削过程中切屑流出所经过的刀具表面。

2）主后面。

又称主后刀面，是切削过程中与过渡表面相对的刀具表面。
