公路桥梁施工资料

公路工程施工工序资料一、前期准备工作1.项目经理办公室设立：在项目施工前，需要设立项目经理办公室，安排专门的管理人员负责协调各个部门的工作。

2.现场办公室设立：在现场施工前，需要设立现场办公室，安排专门的管理人员负责监督现场施工的进度和质量。

3.施工组织设计：根据工程施工的特点和要求，进行施工组织设计，明确各个工种的工作内容、责任人员等。

4.施工进度计划：根据工程的施工周期和要求，编制施工进度计划，确保项目按时完工。

5.施工方案论证：根据工程施工的需要，进行施工方案论证，确保施工方案合理有效。

6.安全生产方案设计：根据工程施工的特点和要求，设计安全生产方案，确保施工过程中的安全。

7.施工管理人员培训：在施工前，对施工管理人员进行培训，提高他们的管理水平。

8.施工现场勘察：在施工前，对施工现场进行勘察，了解施工现场的情况，为施工做好准备。

二、基础工程施工1.地基处理：在地基处理前，根据地质勘察报告和设计要求，进行地基处理，确保地基的承载力。

2.桥墩基础施工：在桥墩基础施工前，进行桥墩基础施工，确保桥墩基础的承载力。

3.桥梁墩台施工：在桥梁墩台施工前，进行桥梁墩台施工，确保桥梁墩台的稳定性。

4.桩基施工：在桩基施工前，进行桩基施工，确保桩基的承载力。

三、路基工程施工1.路基开挖：在路基开挖前，进行路基开挖，确保路基的平整性。

2.路基填方：在路基填方工程前，进行路基填方，确保路基的高度和坡度符合设计要求。

3.路基压实：在路基压实工程前，进行路基压实，确保路基的密实度。

4.路基防护：在路基防护工程前，进行路基防护，确保路基的抗渗能力。

四、路面工程施工1.基层处理：在路面基层处理前，进行基层处理，确保路面基层的承载力。

2.沥青混凝土摊铺：在沥青混凝土摊铺前，进行沥青混凝土摊铺，确保沥青混凝土的平整性。

3.沥青混凝土压实：在沥青混凝土压实前，进行沥青混凝土压实，确保沥青混凝土的密实度。

4.路面结构层铺设：在路面结构层铺设前，进行路面结构层铺设，确保路面结构层的平整性。

一．公路路基施工作业指导书汇编目录二．桥梁施工作业指导书汇编目录1．干振法挤密碎石桩施工作业指导书挤密碎石桩在软基处理中采用干振法或水冲法施工。

目前在公路工程采用干振法施工较多,下面就介绍干振法挤密碎石桩施工。

1、施工前的准备1．1施工准备1.1.1 收集并熟悉有关施工图、工程地质报告、土工试验报告和地下管线、构造物等资料。

1.1.2 编制施工组织设计或施工大纲。

1.1.3 根据施工路段的长度、挤密碎石桩的桩距、布置形式和布置原则,绘制桩位图。

1.1.4材料试验:碎石的最大粒径不大于5cm,含泥量〈10%,不能有严重风化颗粒。

1.1.5需采用与成桩直径相应的管径的电动振动沉管桩机。

如成桩直径为50cm,机型可选用DZ-40Y(管径为377mm):如成桩直径为60cm,机型可选用 DZ-60Y(管径为426mm)。

1.1.5.1机械锤重≥ 35KN, 激振力≥ 280KN, 配套发电机功率≥12021。

1.1.5.2 容积相等的小推车数辆。

1.1.5.3 桩尖须采用平底合页式。

1.1.6 根据桩径、桩长、桩管直径及小斗容积,计算每延米桩所需的碎石数量和小推车车数,每根桩的车数及每根桩的反插次数和反插长度。

1.1.7 场地整平和布点,根据设计图纸对施工场地进行整平和压实,然后根据桩位图,在原地面用石灰将桩位标出。

1.2 试验段施工1.2.1 根据地质资料,选择一段具有代表性的施工段。

1.2.2 在施工前,对试验段进行钻探取样,以便准确掌握软土层分层位置及厚度,对土样进行试验测出各层土的天然含水量。

天然密度、粒径组成、液塑限、孔隙比、饱和度、压缩模量等。

1.2.3 在施工前,还须进行现场原位测试,测试项目包括标准贯入、瑞利波波速测定。

1.2.4 试验段严格按照设计文件规定的投石量、反插长度、反插次数、施工顺序施工。

1.2.5施工结束15天后.对试验段边行试验,试验项目比施工前试验项目增加对桩身的重II型静力触探试验。

二、要紧名目的施工方案、施工方法A、路基工程㈠、路基土石方工程1、施工预备⑴、填筑路基前，先挖好临时排水沟，临时排水沟不小于50cm×80cm，并维持畅通。

先进行开沟、拦截、引排地表水，疏干和晾洒，落低地下水位后，再进行清表、碾压，原地面压实度抵达设计要求后面可进行路基填筑〔特殊情况答应先填筑第一层透水性材料压实后，再开挖检测原地面压实度〕。

关于富水路段，路基将采取碎石盲沟、换填透水性材料等措施进行处治，确保路基强度。

⑵、清除的表土不能用于路基填筑，将结合四周地形进行集中堆放，以便用于边坡、中心分隔带等部位绿化防护。

⑶、路基填筑前对原地面土质进行碾压夯实，其压实度应符合设计典型要求；并对坡度1：5以上地基表层进行开挖台阶处理。

⑷、试验路段：路基施工前，在监理工程师批准的路段修建长度不小于100m的试验路段，以确定不同材料在不同的压实机械下的松展厚度、碾压遍数、工序及组合方式、最正确含水量等。

试验结果经驻地监理工程师批准、报指挥部工程处备案后面可进行大面积路基填筑。

⑸、路基填筑施工前，应按填方施工段〔一般的零填挖至下一个零填挖桩号为一施工段〕编制填方施工谋划图〔以纵断面结合横断面编制分层操纵标高、总层数、拟填筑段落层次划分等〕。

2、路基土石方开挖本合同段路基开挖要紧为开挖土石方和挖除非适用材料。

土石方开挖约万方，由2个路基大工区分不实施。

开挖拟爆破和机械化施工，分几个作业面多点开展作业。

⑴、土方的开挖①土方的开挖采纳推土机堆集，挖掘机、装载机配合自卸汽车运输为主进行施工。

在较高的边坡，施工机械无法到位进行土方开挖作业时，利用人工进行刷坡。

②土方开挖前，做好堑顶截排水，维持开挖区排水畅通。

③土方开挖顺序按图纸要求自上而下进行，杜尽乱挖或超挖。

施工过程中严禁爆破法或掏洞取土。

⑵、石方的开挖关于软石和强风化岩石，能用机械开挖的均采纳机械开挖，也可人工开挖。

不能使用机械或人工开挖的采纳爆破法开挖。

设计总说明根据《毕业设计任务书》要求，我于2008年3月至6月对诸永高速公路岩坦桥桥进行施工图设计。

全套设计文件共分为两册，本册为第二册:施工图部分。

（一）设计标准1、荷载等级：公路一级2、桥梁宽度：11m（行车道）+2×0.5m(防撞栏)3、桥梁横坡2.0%，纵坡2.55%（二）采用规范《公路工程技术标准》JTG B01-2003《公路桥涵设计通用规范》JTG D60-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004《公路桥涵施工技术规范》JTJ041-2000（三）主要材料1、混凝土T型主梁采用C50混凝土；桥面铺装采用C40混凝土；2、普通钢筋普通钢筋直径D〉12mm,采用HRB335钢筋；钢筋直径D〈12mm,采用HRB235钢筋；3、预应力钢筋采用1×7标准型-15.2-1860-Ⅱ-GB/T 5224—1995钢绞线4、钢材技术标准必须符合《普通碳素结构钢技术条件》(GB/T700-1988)的规定，选用的焊接材料应符合《碳钢焊条》(GB/T5117-1995)及《低合金钢焊条》(GB/T5118-1995)的要求，并与所采用的钢材材质和强度相适用，达到与母材等强度的要求。

5、支座桥墩处采用四氟板式橡胶支座，桥台处采用板式橡胶支座。

6、其他本桥所有材料质量的要求应符合《公路桥梁施工技术规范》JTJ041-2000的有关规定并符合相应的国家标准。

本桥所有材料及标准件产品均应采用通过国家级或部级鉴定的产品，并应按国标部标要求进行抽样检验。

(四) 设计要点1、整体布置：桥梁全长80.04m，上部主梁为3×25m跨部分预应力简支T梁结构，梁高1.75m，2、计入16cm桥面铺装层混凝土共同参与主梁受力.3、伸缩缝采用异形伸缩缝.（五）施工要点施工中严格遵循《公路桥涵施工技术规范》（JTJ041-2000）和《公路工程质量检验评定标准》，并从严控制。

桥梁施工资料填写范例（二）引言概述：桥梁施工资料填写是一项重要的工作，它对于施工过程的监控、质量控制以及后期维护都具有重要意义。

本文将以桥梁施工资料填写为主题，提供一个范例，包含了常见的五个大点以及相应的小点。

正文：一、工程信息填写1.填写项目名称、工程编号、施工单位等基本信息。

2.填写施工地点、桥梁类型、桥梁长度等工程具体信息。

3.填写工程起止日期、施工周期等时间相关信息。

二、施工人员信息填写1.填写工程经理、监理工程师、施工员等主要施工人员的姓名、职务等信息。

2.填写施工人员的从业资格证书号码、证书有效期等必要信息。

3.填写监理工程师的监理执业资格证书号码及有效期等相关信息。

三、施工设备信息填写1.填写施工使用的各类设备的名称、型号等基本信息。

2.填写设备的出厂编号、制造厂家、购置日期及保养记录等详细信息。

3.填写设备的使用情况、工作状况及故障处理情况等相应数据。

四、施工材料信息填写1.填写施工使用的各类材料的名称、规格、材质等基本信息。

2.填写材料的批次号、供货商名称及检验报告等详细信息。

3.填写材料的使用情况、消耗量及质量验收结果等相应数据。

五、施工质量信息填写1.填写施工过程中的质量检查记录，包括检查时间、检查内容、处理措施等。

2.填写施工验收记录，包括验收时间、验收人员、合格情况等详细信息。

3.填写施工质量事故处理记录，包括事故发生时间、处理结果等相应数据。

总结：桥梁施工资料填写是确保工程质量和施工安全的关键步骤。

本文提供了桥梁施工资料填写的范例，涵盖了工程信息、施工人员信息、施工设备信息、施工材料信息以及施工质量信息等五个大点。

希望本文能为相关人员提供参考，提升施工资料填写的规范性和完整性，以确保施工过程的可控性和质量可靠性。

公路桥梁工程施工施工手册第一章绪论1.1 本手册适用范围本手册适用于公路桥梁工程中的施工过程管理、质量控制、安全保障、环境保护等方面。

本手册旨在规范施工过程中的各项工作，确保工程质量和施工安全。

1.2 施工方针本手册遵循“质量第一、安全第一、环保第一”的施工方针，确保施工过程中的质量控制、安全管理和环境保护。

1.3 施工组织体系本手册主要涉及的施工组织体系包括：施工管理组织体系、质量管理组织体系、安全管理组织体系、环保管理组织体系等。

第二章施工管理2.1 施工组织设计在施工前，应根据工程特点、工程任务、工程条件等，合理确定施工组织设计方案，包括总体施工总图、施工分部图、施工序列、施工时间进度计划等。

2.2 施工进度控制制定合理的施工计划和进度控制方案，按计划进行施工，并及时调整和撤销计划。

2.3 施工质量管理设立质量管理部门，建立质量管理文件和质量管理记录，进行施工质量检查和质量验收，并定期对施工质量进行评估。

2.4 施工安全管理设立安全管理部门，建立安全管理文件和安全管理记录，进行施工安全检查和安全培训，并定期对施工安全进行评估。

2.5 施工环境保护设立环保管理部门，建立环保管理文件和环保管理记录，进行施工环保检查和环保培训，并定期对施工环保进行评估。

第三章施工工艺和技术3.1 施工工艺方案根据桥梁工程的实际情况，合理确定施工工艺方案，包括桩基施工、桥墩施工、桥面施工等。

3.2 施工技术要求为了确保施工质量，应制定详细的施工技术要求，并通过技术交底和技术交流，保证工程中的各项工艺和技术要求得到落实。

3.3 施工设备和材料采购和使用符合国家标准、行业标准和工程要求的施工设备和材料，确保施工过程中的工程质量。

3.4 施工监理和检测设立专业监理机构进行监理，对施工过程进行全程监督和检测，保证工程质量和安全。

第四章施工安全保障4.1 安全教育和培训加强施工人员的安全教育和培训，提高施工人员的安全意识和安全技能，确保施工过程中的安全。

第1篇一、工程概况本项目为某市某县某公路工程，全长约50公里，其中桥梁工程总长10公里，包括特大桥1座、大桥2座、中桥1座。

本次施工方案针对特大桥进行详细阐述。

二、施工组织1. 施工单位：由具有相应资质的施工单位承担桥梁工程的建设。

2. 施工人员：根据工程规模和施工要求，组织专业技术人员、施工人员、质检人员等。

3. 施工设备：根据工程需求，配备挖掘机、装载机、压路机、吊车、施工船舶等施工设备。

4. 施工进度：按照工程进度计划，分阶段进行施工。

三、施工准备1. 施工现场：平整施工现场，搭建临时设施，确保施工顺利进行。

2. 施工材料：根据设计要求，准备钢筋、水泥、砂石、钢材等施工材料。

3. 施工工艺：制定合理的施工工艺，确保施工质量。

四、施工工艺1. 施工准备（1）基础施工：根据地质勘察报告，确定基础形式。

采用钻孔灌注桩基础，桩径1.2米，桩长20米。

（2）承台施工：在桩基完成后，进行承台施工。

承台采用钢筋混凝土结构，尺寸为8米×8米×2米。

（3）墩身施工：墩身采用钢筋混凝土结构，分为实体墩身和空心墩身。

实体墩身高度为12米，空心墩身高度为15米。

2. 桥梁上部结构施工（1）梁体施工：梁体采用预应力混凝土结构，分为预制梁和现浇梁。

预制梁采用C50混凝土，现浇梁采用C55混凝土。

（2）桥面施工：桥面铺装采用沥青混凝土，厚度为10厘米。

（3）桥面伸缩缝：采用模数式伸缩缝，保证桥面平整度。

3. 桥梁附属设施施工（1）防撞护栏：采用波形梁防撞护栏，高度为1.5米。

（2）桥面排水：设置桥面排水系统，确保桥面排水畅通。

（3）照明设施：安装LED路灯，满足夜间行车需求。

五、施工质量控制1. 施工过程中，严格按照设计要求和施工规范进行施工。

2. 加强施工材料的质量控制，确保施工材料符合设计要求。

3. 定期进行施工质量检查，发现问题及时整改。

4. 施工完成后，进行竣工验收，确保工程质量达到预期目标。

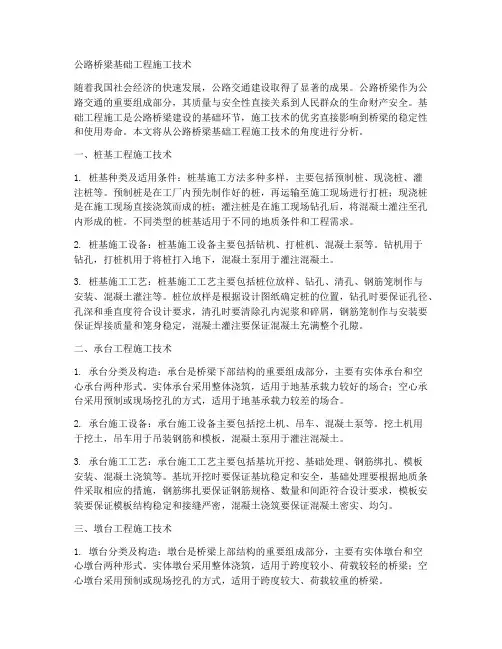

公路桥梁基础工程施工技术随着我国社会经济的快速发展，公路交通建设取得了显著的成果。

公路桥梁作为公路交通的重要组成部分，其质量与安全性直接关系到人民群众的生命财产安全。

基础工程施工是公路桥梁建设的基础环节，施工技术的优劣直接影响到桥梁的稳定性和使用寿命。

本文将从公路桥梁基础工程施工技术的角度进行分析。

一、桩基工程施工技术1. 桩基种类及适用条件：桩基施工方法多种多样，主要包括预制桩、现浇桩、灌注桩等。

预制桩是在工厂内预先制作好的桩，再运输至施工现场进行打桩；现浇桩是在施工现场直接浇筑而成的桩；灌注桩是在施工现场钻孔后，将混凝土灌注至孔内形成的桩。

不同类型的桩基适用于不同的地质条件和工程需求。

2. 桩基施工设备：桩基施工设备主要包括钻机、打桩机、混凝土泵等。

钻机用于钻孔，打桩机用于将桩打入地下，混凝土泵用于灌注混凝土。

3. 桩基施工工艺：桩基施工工艺主要包括桩位放样、钻孔、清孔、钢筋笼制作与安装、混凝土灌注等。

桩位放样是根据设计图纸确定桩的位置，钻孔时要保证孔径、孔深和垂直度符合设计要求，清孔时要清除孔内泥浆和碎屑，钢筋笼制作与安装要保证焊接质量和笼身稳定，混凝土灌注要保证混凝土充满整个孔隙。

二、承台工程施工技术1. 承台分类及构造：承台是桥梁下部结构的重要组成部分，主要有实体承台和空心承台两种形式。

实体承台采用整体浇筑，适用于地基承载力较好的场合；空心承台采用预制或现场挖孔的方式，适用于地基承载力较差的场合。

2. 承台施工设备：承台施工设备主要包括挖土机、吊车、混凝土泵等。

挖土机用于挖土，吊车用于吊装钢筋和模板，混凝土泵用于灌注混凝土。

3. 承台施工工艺：承台施工工艺主要包括基坑开挖、基础处理、钢筋绑扎、模板安装、混凝土浇筑等。

基坑开挖时要保证基坑稳定和安全，基础处理要根据地质条件采取相应的措施，钢筋绑扎要保证钢筋规格、数量和间距符合设计要求，模板安装要保证模板结构稳定和接缝严密，混凝土浇筑要保证混凝土密实、均匀。
