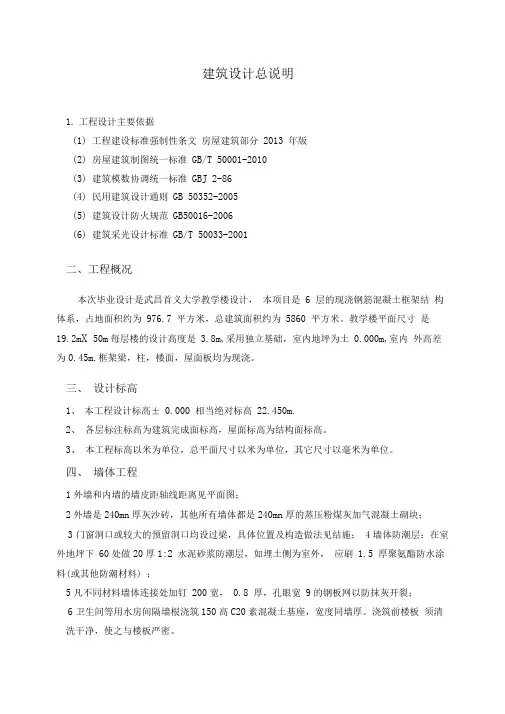

建筑设计总说明
1.工程设计主要依据
(1)工程建设标准强制性条文房屋建筑部分 2013年版
(2)房屋建筑制图统一标准 GB/T 50001-2010
(3)建筑模数协调统一标准 GBJ 2-86
(4)民用建筑设计通则 GB 50352-2005
(5)建筑设计防火规范 GB50016-2006
(6)建筑采光设计标准 GB/T 50033-2001
二、工程概况
本次毕业设计是武昌首义大学教学楼设计，本项目是6层的现浇钢筋混凝土框架结构体系，占地面积约为976.7平方米，总建筑面积约为5860平方米。教学楼平面尺寸是19.2m×50m。每层楼的设计高度是3.8m,采用独立基础，室内地坪为±0.000m,室内外高差为0.45m.框架梁，柱，楼面，屋面板均为现浇。
三、设计标高
1、本工程设计标高±0.000相当绝对标高22.450m.
2、各层标注标高为建筑完成面标高，屋面标高为结构面标高。
3、本工程标高以米为单位，总平面尺寸以米为单位，其它尺寸以毫米为单位。
四、墙体工程
1外墙和内墙的墙皮距轴线距离见平面图；
2外墙是240mm厚灰沙砖，其他所有墙体都是240mm厚的蒸压粉煤灰加气混凝土砌块；3门窗洞口或较大的预留洞口均设过梁，具体位置及构造做法见结施；
4墙体防潮层：在室外地坪下60处做20厚1:2水泥砂浆防潮层，如埋土侧为室外，应刷1.5厚聚氨酯防水涂料（或其他防潮材料）；
5凡不同材料墙体连接处加钉200宽，0.8厚，孔眼宽9的钢板网以防抹灰开裂；
6卫生间等用水房间隔墙根浇筑150高C20素混凝土基座，宽度同墙厚。浇筑前楼板须清洗干净，使之与楼板严密。
五、屋面工程
1、屋面做法及屋面节点索引见“屋顶平面图”。
2、屋面排水组织见屋面平面图，内排水雨水管见水施图，外排雨水斗、雨水管采用UPVC管，除图中另有注明者外，雨水管的公称直径均为DN100；雨水斗及出水口采用省标屋面平面图集施工。
3、屋面上的各设备基础的防水沟构造采用省标屋面平面图集。
4、屋面泛水、分隔缝等做法按省标屋面平面图集施。
5、凡上人屋面和露台的防护栏高度不小于1100，起算点为该部分屋面面层临空部位的最高点。
6、刚性防水层与山墙、女儿墙以及突出屋面的建筑构件等交接处均应作柔性（聚氯乙烯胶泥）密封处理。
7、雨水管直接排至屋面面层时，其雨水管下设置40厚C20细石砼滴水板。
8、屋面排水除注明外采用结构和建筑作出雨水沟的排水方式，雨水沟的排水纵坡为1%，屋面排水坡度为8%，施工中必须严格按照有关规定及时与设备安装配合。
七、门窗工程
1、门窗玻璃的选用应遵照《建筑玻璃应用技术规程》JGJ113和《建筑安全玻璃管理规定》发改运行【2009】2116号及地方主管部门的有关规定。
2、所注门窗尺寸均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承包商予以调整。
3、门窗立樘：外门窗立樘居墙中或详墙身节点图，内门窗立樘图中另有注明者外，双向平开门立樘居墙中，单向平开门立樘与开启方向墙面平。管道竖井门设门槛高150.
4、门窗选料见计算书、颜色由承包商及甲方共同确定、玻璃有相关规范决定。
5、防火墙和公共走廊上疏散用的单向平开防火门应设闭门器，双扇平开防火门安装闭门器和顺序器，常开防火门须安装信号控制关闭和反馈装置。
门窗表
八、外装修工程
1、外装修设计和做法索引见“立面图”及外墙详图。
2、承包商进行二次设计轻钢结构、装饰物等，经确认后，向建筑设计单位提供预埋件的设置要求。
3、外装修选用的各项材料其材质、规格、颜色等，均由施工单位提供样板，经建设和设计单位确认后进行封样，并据此验收。
九、内装修工程
1.内装修工程执行《建筑设计防火规范 GB50016-2006》，楼地面部分执行《民用建
筑设计通则GB 50352-2005》
2、楼地面构造交接处和地坪高度变化处，除图中另有注明者外均位于齐平门扇开启面处。
3、凡设有地漏房间应做防水层，图中未注明整个房间做坡度者，均在地漏周围1m 范围内做1~2%坡度坡向地漏。有水房间的楼地面应低于相邻房间≥30mm或做挡水门槛。
4、内装修选用的各项材料，均由施工单位制作样板和选样，经确认后进行封样，并据此进行验收。
十、油漆涂料工程
1、木门满刮腻子，采用调和漆，一底二面。
2、楼梯、平台、护窗钢栏杆选用防锈漆打底，浅灰色醇酸调和漆一底二度，不露面金属构件须刷防（钢结构应先除锈）。
3、木扶手本色树脂清漆，一底二面油漆。
4、室内外各项露明金属件的油漆为刷防锈漆二道后再做室内外部位相同颜色的油漆。
5、各项油漆均由施工单位制作样板，经确认后进行封样，并据此进行验收。
十一、室外工程
外挑檐、雨蓬、室外台阶、坡道、散水、窗井、排水明沟或散水带明沟等工程做法见《室外工程》02J2003有关节点施工见详图。
十二、建筑设备、设施工程
1、本工程电梯由建设单位与设计单位根据土建现有电梯井道尺寸商定产品型号，电梯，预留洞，预埋件位置等由厂家提供。
2、成品隔断由建设单位与设计单位商定，并应与施工配合。
3、卫生洁具用户自理。
4、灯具、送回风口等影响美观的器具须经建设单位与设计单位确认样品后，方可批量加工、安装。
十三、其他综合说明
1、图中所选用标准图中有对结构工种的预埋件、预留洞、如楼梯、平台钢栏杆、门窗、建筑配件等，本图所标注的各种预留洞与预埋件应与各工种密切配合后，确认无误方可施工。
2、两种材料的墙体交接处，应根据饰面材质在做饰面前加机编钢丝网，防止裂痕。
3、预埋木砖及贴邻墙体的木质面均做防腐处理，露明铁件均做防锈处理。
4、室内墙面阳角、柱面粉刷转角处一律用1：2水泥砂浆做护角线，高度不少于1800，每侧宽度60毫米。
5、凡砼表面抹灰，必须对基层采取凿毛或晒1：0.5水泥砂浆（內掺粘结剂），在砼墙连接处用钢板网加强后再粉面，钢板网宽为不小于300。
6、门垛除注明者外，砌体边均为100。
7、所有外墙挑出部分的下沿均须做滴水。所有雨蓬、沿口、窗台、阳台等产生滴水
