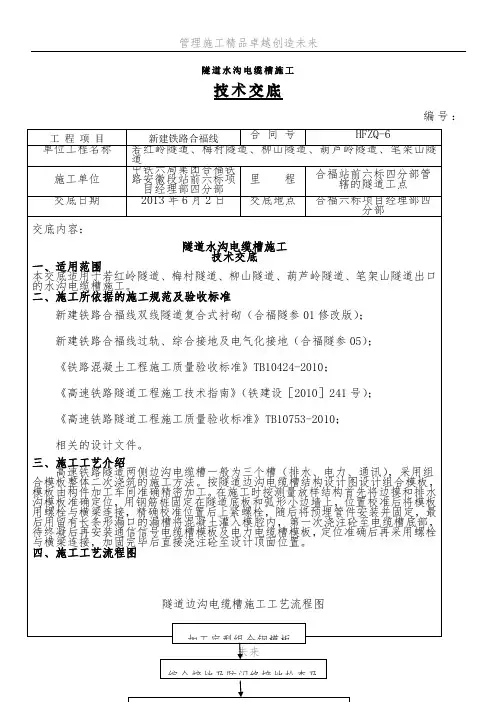

水沟电缆槽技术交底

水沟电缆槽技术交底水沟电缆槽是一种混凝土建筑物配电和通信电缆走向的通道，通常嵌入在地下。

由于它们在支持建筑电缆方面具有至关重要的作用，因此在其设计、施工和维护期间必须遵循一些关键因素。

在本文中，我们将技术交底以下关键因素。

水沟电缆槽的设计具体设计需要考虑几个因素，包括：1.电缆类型：通常需要在设计之初确定要安装哪种类型的电缆，以便在后续设计和施工中使用正确的水沟电缆槽。

2.负载需求：需要确定预计的负载范围，以便在设计中考虑加固措施和槽的深度。

3.长度和角度：需要考虑槽的长度以及弯曲和转角的角度。

在设计时一定要定位好缆槽的位置。

4.材料选择：需要选择耐腐蚀、耐压力和耐磨性的材料。

水沟电缆槽的施工在施工水沟电缆槽之前，需要仔细考虑以下因素：1.施工流程：施工流程应在设计和绘图之后确定。

施工队应该清楚需要准备哪些工具和材料。

2.安装流程：安装流程包括混凝土槽体的安装和固定以及排水管的安装等。

需要考虑细节方面，如细节交趾处是否光滑。

3.障碍移动、清空和清理：施工过程中需要随时清理施工区域，并在需要的时候更换施工材料和工具。

4.验收：施工完成后，需要进行外观检查和功能测试，以确保安装成功并按照相关标准安装。

水沟电缆槽的维护水沟电缆槽在施工之后应得到适当的维护。

以下是需要考虑的一些关键因素：1.清洁和排水：维护过程中应该清洁槽道，否则会阻止排水。

2.检查电缆：需要检查电缆并确保它们没有损坏，否则需要进行维修和更换。

3.检查槽体：需要检查槽体并确保它们没有裂缝或缺失。

4.重涂油漆：需要在需要的时候进行重涂油漆来保护槽体。

结论设计、施工和维护水沟电缆槽需要注意很多关键因素，以确保它们在其生命周期内具有最佳性能。

我们希望通过这篇文章，让读者们能够更好地了解水沟电缆槽设计、施工和维护的关键因素。

如果您需要更多的信息和建议，请咨询您的专业工程师。

水沟电缆槽施工技术交底一、施工准备1、施工前，各班组进行技术、安全学习，并以书面形式上报经理部。

2、机加工班作好水沟钢筋的加工。

二、施工顺序测量放线→边模模板安装→钢筋帮扎→水沟底部砼浇筑①→水沟墙身立模→水沟墙身砼浇筑②→拆模→电缆槽底砼浇筑③→养护。

三、砼浇筑施工方案1、底板超前施工、待到底板强度达到要求后水沟电缆槽砼开始浇筑，水沟电缆槽采用分次浇筑，水沟底部砼每次浇筑12 m，等到水沟底部砼强度达到5MPA后开始立模板,浇筑水沟墙身砼，最后浇筑电缆槽下部砼，为保证水沟不渗水在每组水沟端头应充分凿毛并安设止水条。

2、为保证水沟浇注成型，水沟模板采用钢模板；由于水沟侧墙较薄，混凝土采用Φ30MM插入式振捣器进行振捣。

4、计划从福州端DK230＋574往温州端施作，福州端完成后施工温州端。

四、各工序施工方法、工艺及质量标准㈠、基底清理每组基底保证将虚碴、杂物、积水等清除干净，并用高压风将隧底吹冼干净，并且用水湿润。

㈡、模板安装及加固每次清理完基底后安装模板，模板每组安装12m，两组模板交替安装循环使用，水沟模板应符合设计要求。

模板安装允许偏差考虑到施工简便，整体定型模板安拆困难重量大，要求采用钢模板分次施工，靠中线侧采用大钢模板，防止出现接缝。

方案采用一次立模、三次浇筑进行（详见立模和浇筑顺序图），对于靠中线模板加固必须采用整体三角型构件加固（立面纵向为3根钢管），与地面接触为纵向钢管，钢管采用钢筋头支挡，保证整体受力，防止出现跑模，这是施工的关键，必须严格执行，边模钢管加固部分实行整体移动，详见边模钢管加固设计图，其他部位加固按照正常加固即可，与边模钢管形成整体联系。

加强振捣，防止出现蜂窝、麻面。

Φ20钢筋㈢、钢筋加工及安装钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，符合先行国家标准后方可投入使用。

进场钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。

隧道水沟、电缆槽安全技术交底一、一般注意事项1、进入施工现场必须戴好安全帽，遵守隧道施工各项管理制度，进洞施工必须持隧道出入证在洞口值班室登记后方可进洞，洞内照明灯光应保持足够的亮度，且照明灯具使用36V安全电压并添加网罩，洞内施工人员应随时携带手电，以防照明突然熄灭。

2、运输模板时稳拿稳放，多人合抬模板，起、落、转、停动作要一致，堆放要稳当，防止倾倒，以防造成模板变形,同时避免钢模板砸到人。

洞内爆破后必须通风排烟完成后后人员方可进洞，同时佩戴好防尘口罩。

3、作业人员必须按要求穿戴反光背心，同时派专人作为安全人员，时刻注意往来车辆、机械，做好指挥工作。

4、施工作业临时用电必须遵照施工用电规程，使用专用配电箱，做好接零保护，电线必须保护到位，不得泡水泡泥，以免漏电。

5、严禁私自改动配电箱，乱拉电线。

凡一切牵涉到用电的作业项目，作业人员必须按要求佩戴绝缘手套，穿好绝缘鞋。

6、钢筋焊接时必须作业人员持证上岗，同时必须按要求佩戴好保护面罩。

7、在钢筋堆放，施工区域做明显警示，以免钢筋头绊倒人，扎到人。

8、混凝土浇筑时混凝土振捣器应使用专用开关箱，操作人员应穿绝缘鞋戴绝缘手套。

9、移动振捣器时，应提起振捣棒和振捣器一同向前移动，严禁直接拖、拉、拽振捣器。

10、在施工电缆槽身混凝土时要联合各样预埋管线图和预埋洞室施工，保证预埋管线想通。

11、为保证路面净宽、防备电缆槽身混凝土施工时模板发生变形或移动侵入路面宽度，在模板定位时可整体向两侧偏移1cm，但必须保证模板垂直、槽壁厚度和槽内净空尺寸。

12、水沟电缆槽施工前，技术人员要对综合接地钢筋的焊接和引出情况、接地端预埋数量、地点、接地电阻等进行检查，全面合格后方可浇筑混凝土。

13、电缆槽、排水沟混凝土施工时，注意预埋泄水管的安装和疏通，防备混凝土拥塞管孔，浇筑过程中要加强保护，不得破坏和偏位。

14、沟槽施工时碰到掌子面开挖爆破，应做好安全防备工作及安全戒备工作。

交底内容：一、施工方案琚家湾隧道水沟电缆槽均采用单侧水沟电缆槽台车侧施工，水沟电缆槽台车长9米，每模搭接15cm，每次分段长度为8.85米，施工时建议采用一次立模浇筑成型。

水沟、电缆槽盖板采用定型模板现场预制，尺寸按设计施工。

为保证水沟电缆槽混凝土的整体性，保证不出现渗漏水等情况，采用一次浇注成型的施工方法。

二、施工方法1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

测量组根据施工图和施工技术交底要求，放样电缆槽、水沟平面定位基准线和标高基准线，施工中要求隧中到沟槽身外侧墙净距比设计放大2厘米定位，严禁出现小于设计净距的情况。

电缆槽盖板顶面高于内轨顶面30cm。

2、凿毛两侧矮边墙与电缆槽结合面、沟槽身与底座结合面，均必须采用凿毛处理，以保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，从而确保施工质量，施工缝处并用M10砂浆勾缝。

为此在电缆槽施工前，采用风镐或短钎将既有混凝土面凿毛。

为加强局部连接，局部电缆槽壁较薄的部位，根据测量放线，可采取在突变断面位置植入小直径钢筋，加强连接，植筋深度10cm。

3、基底清理、冲洗结合面凿毛后，将水沟和电缆槽基底的松碴、杂物等清理，并用高压水洗干净，清除积存水。

4、钢筋绑扎水沟电缆槽仅有靠近隧道中线侧电缆槽侧壁及隔板配置钢筋，电缆槽侧壁钢筋为单层，竖向为Φ12钢筋，长度60cm，纵向间距25cm，纵向为Φ10钢筋，间距25cm。

由于单层钢筋不易定位和固定，在浇注电缆槽底混凝土时插入竖向Φ12钢筋，间距为25cm。

纵向钢筋绑扎搭接长度不小于30cm。

5、泄水管预埋将边墙部位所以所有预留出来的泄水管全部接出来，采用相应透水盲沟外套PVC泄水管，所以排水管在混凝土施工前安装，定位牢固，孔口采用土工布封堵，防止浇注混凝土时塑料泄水管移位或沪宁图灌入孔内。

原来在边墙引出的泄水管不通的、反坡的、损坏的必须先行处理，对不通的要求在同部位按设计坡度及孔径直接打孔埋管引出。

沪昆客运专线长昆湖南段CKTJ**标段水沟、电缆槽技术交底编制：审核：批准：*****沪昆客专长昆湖南段第一项目分部二Ｏ一二年三月目录一、编制依据 ........................ 错误!未定义书签。

二、工程概况及目前施工情况 .......... 错误!未定义书签。

三、施工方案 ........................ 错误!未定义书签。

四、施工方法 ........................ 错误!未定义书签。

工艺流程........................... 错误!未定义书签。

设计情况........................... 错误!未定义书签。

施工内容........................... 错误!未定义书签。

施工注意事项及验收标准............. 错误!未定义书签。

五、安全、质量、文明施工保证措施 .... 错误!未定义书签。

一、编制依据⑴时速350KM双线隧道综合通用图，隧道防排水、辅助工程措施通用图；⑵铁路隧道施工规范，国家和铁道部现行设计规范、施工指南、验收标准、技术规程等；⑶我公司所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验。

二、工程概况及目前施工情况****隧道进口段隧道共长8608m，隧道共设四座辅助坑道，分别与正洞相交于********。

截至3月底我部**隧道**斜井小里程二衬已施工719米，**隧道大里程方向二衬已施工752米，已经具备水沟电缆槽的施工条件。

三、施工方案对于二衬已经施工超过600米的工作面，准备开始施工水沟、电缆槽。

水沟、电缆槽采用一次成型施工工艺以减少纵向施工缝，模板自行设计，集中制作。

混凝土设计标号为C30，拌合站集中拌制，混凝土罐车运送，插入式振捣器振捣，隧道贯通后再进行基础垫层施工。

四、施工方法工艺流程见图4-1水沟、电缆槽施工工艺流程图。

隧道排水沟电缆槽施工技术交底一、施工依据(1)《高速铁路隧道工程施工技术指南》（铁建设(2010)241号）(2)《高速铁路隧道工程施工质量验收标准》(TB 10753-2010)(3)《双线隧道复合式衬砌参考图》(沪昆贰隧参01-50)(4)《新建铁路沪昆客运专线贵州段CKGZTJ-5标各隧道工点施工图》二、设计标准(1)、隧道双侧设置沟槽，按一沟两槽形式布置，隧道中线处设置中心水沟。

沟槽身采用C30钢筋砼。

(2)、各沟槽尺寸侧沟：30cm宽×80cm高。

电力电缆沟（布置在靠边墙侧）: 30cm宽×30cm高。

通信信号电缆槽(布置在靠线路中线侧): 35cm宽×30cm高。

中心水沟：60cm宽×84cm高。

三、工艺流程水沟电缆槽施工采用分段施工，分段施工不宜过短且保证线型顺直，考虑沟槽在温度作用下的伸缩变形影响，分段长度为30m，每30m 留变形缝一处。

模板采用组合钢模板，一次立模浇筑成型，当沟槽混凝土强度不小于5MPa时，即可进入下一段施工，上一模与下一模搭接5cm。

电缆沟盖板、排水沟盖板采用工厂化集中加工运输至现场。

3.1.施工准备3.1.1.综合接地电阻测试在施工水沟电缆槽之前要对综合接地钢筋的电阻进行测试，电阻≯1Ω为合格，合格方可进行水沟电缆槽施工。

3.1.2.测量放线水沟电缆槽尺寸及相对尺寸、纵向坡度，要严格按施工图由测量员精确放样电缆槽平面定位基准线和标高基准线，并采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员，书面交底资料必须交给该工区的技术负责人一份。

3.1.3.凿毛为了保证施工质量，两侧矮边墙与电缆槽结合面、沟槽身与仰拱填充结合面，均凿毛处理，以保证后施工的电缆槽与矮边墙粘结牢固，不产生裂缝或脱落。

在电缆槽施工前，采用风镐将与电缆槽接触的矮边墙与仰拱填充面进行凿毛处理。

3.1.4.基底清理、冲洗边墙结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水凿毛后边墙结合面和基底冲洗干净。

水沟电缆槽技术交底一、前言水沟电缆槽技术是指在水沟中铺设电缆槽的一种施工方法。

该技术适用于电缆穿越隧道、地下车库、污水处理厂及各种市政建筑等场所。

这种方法的优点在于，可以将电缆槽放置在水沟内部，避免了因为安装电缆槽导致的占用人行道、道路、停车位等公共资源的问题，同时也不会影响到其他地下管线的设施和运行。

在施工中，需要注意不同水沟电缆槽的区别及各自的特点。

二、不同水沟电缆槽的特点1. 模压水沟电缆槽模压水沟电缆槽是指通过模具来制定出电缆槽的规格与形状，然后使用特定的机械设备将混凝土浇铸在模具中，制成水沟电缆槽。

这种电缆槽的特点是制作成本低、规格一致、使用寿命长，适合在工业园区、道路两旁等较宽的场所进行安装。

2. 预制水沟电缆槽预制水沟电缆槽是在工厂内完成制作，然后运输到现场进行安装。

这种电缆槽的制作工艺先进，可以保证电缆槽的质量和规格的稳定性，但是由于运输和安装的限制，使用场所不太广泛。

3. 金属水沟电缆槽金属水沟电缆槽的制作主要采用铝合金或不锈钢等金属材料，具有良好的耐腐蚀性、承载能力强等特点。

但由于金属材料的价格较高，因此这种电缆槽的造价也比较高。

4. 混凝土水沟电缆槽混凝土水沟电缆槽是在现场制作的一种电缆槽，制作过程与模压水沟电缆槽类似，但相比模压水沟电缆槽来说，场地要求更高，适用于相对宽敞的场地。

三、水沟电缆槽施工技术1. 设计及测量在施工前，需要对场地进行设计及测量。

首先需要绘制电缆槽的图纸，然后根据图纸确定电缆槽施工的位置、深度及电缆槽的形状以及数量等，最后进行场地的勘察，测量出电缆槽的深度、宽度等。

达到准确、稳定和适合实际需要的效果。

2. 选择施工设备在施工中，需要选择合适的施工设备。

一般采用小型挖掘机和电缆槽铺设机器来进行施工。

其中，小型挖掘机用来挖掘和清理现场积水、泥沙等物质，而电缆槽铺设机器可根据需要制定出规格和深度相对应的电缆槽。

3. 挖掘和清理在施工中，需要对现场的水沟进行挖掘和清理，确保电缆槽的施工深度和宽度符合设计要求。

电缆槽、排水沟施工技术交底一、施工方案大水井隧道电缆槽排水沟采用分段左右线同时施工，每次分段长度40米，模板用组合钢模板和定型模板，其中电缆槽靠排水沟侧高出混凝土路面侧壁采用定型钢模板，定型钢模板两套，左右线分别加工一套。

先施工电缆槽，排水沟紧跟其后施工。

电缆槽盖板、排水沟盖板采用定型筐架预制，尺寸按原设计施工。

为保证电缆槽、水沟施工质量，首段应在洞内100米出向洞口施工，并作为试验段。

二、施工步序1、电缆槽施工测量放线→电缆槽与矮边墙结合面凿毛→基底清理、冲洗→靠边墙电缆槽侧壁模板安装、混凝土浇注→靠水沟侧电缆槽侧壁钢筋绑扎→电缆槽泄水管安装→底部混凝土浇注→靠水沟侧电缆槽侧壁→板安装、混凝土浇注→养护、拆模→电缆槽盖板预制及安装。

2、排水沟施工测量放线→基底清理、冲洗→侧壁模板及塑料泄水管安装→混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。

左侧电缆槽、排水沟施工步序 右侧电缆槽、排水沟施工步序三、施工方法1、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行，不能随意改变。

测量组根据设计图和施工技术交底要求，放样电缆槽、水沟定位基准线和水平基准线，并采用书面交底和现场技术交底形式将已施工基础、边墙、拱墙步步步步步步步已施工基础、边墙、拱墙步步步步步步步有关资料和测量点位交付现场技术员和领工员，书面交底资料必须交给该工区的技术负责人和生产副经理一份。

2、凿毛两侧矮边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。

因此在电缆槽施工前，采用风镐或短钎将矮边墙与电缆槽结合面凿毛，根据测量放线，局部电缆槽壁较薄的部位用电钻钻孔植小直径φ8钢筋，加强联结，植筋深度10cm，植筋锚固材料用锚固剂。

3、基底清理、冲洗边墙结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水凿毛后边墙结合面和基底冲洗干净。

水沟电缆槽技术交底1. 引言水沟电缆槽是一种用于藏放电缆的设施，广泛应用于公共建筑、工业厂房、道路、地铁等场所。

本文将详细介绍水沟电缆槽的概念、分类、施工步骤和注意事项，以便工程师和施工人员能够全面理解和正确操作水沟电缆槽。

2. 概念和分类2.1 概念水沟电缆槽是一种用于安装和保护电缆的混凝土或金属槽，通常埋在地下或地面上。

它具有固定电缆、防护电缆、散热和防火的作用。

2.2 分类根据材料的不同，水沟电缆槽可以分为以下几类：1.混凝土电缆槽：由混凝土制成，具有良好的强度和耐久性，广泛应用于建筑工程。

2.金属电缆槽：由钢板制成，具有较高的承载力和维护性，适用于工业厂房和道路等场所。

3.塑料电缆槽：由PVC或HDPE等塑料制成，具有防腐和绝缘性能，适用于潮湿环境和特殊条件下的使用。

3. 施工步骤3.1 前期准备1.制定施工方案：根据实际需求和设计要求，制定电缆槽的布置方案和尺寸。

2.准备材料和工具：根据施工方案，准备好所需的电缆槽材料、连接件、工具等。

3.2 打标定位1.使用专用工具或线缆标定板，在施工场地上进行电缆槽的标定和定位。

2.保持标定线的平直和水平，以确保后续施工的精度。

3.3 开挖沟槽1.使用挖掘机或手持工具，按照标定线的位置开挖沟槽。

2.根据设计要求，控制沟槽的深度和宽度，确保电缆槽能够容纳需要安装的电缆。

3.4 安装电缆槽1.按照设计要求，在沟槽底部铺设一层砂浆或碎石，以提供基底支撑和排水功能。

2.按照预定的顺序，安装电缆槽和连接件，确保连接紧密、牢固。

3.5 完善电缆槽1.检查电缆槽的安装质量，修整和清理内部杂物。

2.按照设计要求，在电缆槽顶部加装盖板或盖板框架，以保护电缆免受外界损害。

3.6 安装电缆1.根据设计要求，将电缆逐段安装到电缆槽中。

2.注意保持电缆的弯曲半径，避免损坏电缆。

4. 注意事项1.施工人员应戴好安全帽、手套和防护眼镜，确保施工过程中的人身安全。

2.严禁在电缆槽内和附近进行明火作业。

工程名称玉渡山隧道交底部位水沟电缆槽施工施工单位中铁十六局集团有限公司交底内容：本交底适用于玉渡山隧道水沟电缆槽施工。

一、设计参数（1）玉渡山隧道设置双侧水沟电缆槽，沟槽采用C30现浇钢筋混凝土，电缆槽截面尺寸为：宽750*深830mm，电缆槽盖板为900*490*30mm的RPC100预制盖板。

水沟槽截面尺寸为宽200*深150mm，水沟槽盖板为800*450*100mm钢筋混凝土预制盖板。

图一电缆沟大样图（有仰拱）图二电缆沟大样图（无仰拱）工程名称玉渡山隧道交底部位水沟电缆槽施工施工单位中铁十六局集团有限公司交底内容：2、施工方法（1）综合接地施工根据图纸要求隧道主洞两侧电缆沟内设置接地极，每10m设置一处，接地极由50*50*5mm 热镀锌角钢、水泥、降阻剂构成。

每处接地极需要打孔1处，打孔深度不低于2200mm，直径为150mm。

热镀锌角钢长度2350mm，孔内灌注降阻剂灌注长度2050mm，靠近槽底150mm灌注C25水泥浆，接地端子外露长度150mm。

图三隧道供电接地大样图工程名称玉渡山隧道交底部位水沟电缆槽施工施工单位中铁十六局集团有限公司交底内容：（2）测量放线为保证结构尺寸符合设计要求，两侧电缆槽、排水沟与隧道中线的相对尺寸必须按施工图进行，不得随意改变。

测量组根据设计图纸进行放样来确定水沟电缆槽平面定位基准线和标高基准线，采用水泥钉标示，水泥钉间距不大于6米，并在周围用红油漆做醒目标记，对作业人员进行现场测量交底。

（3）混凝土凿毛为保证后施工的电缆槽壁与边墙混凝土粘结牢固，不产生裂缝或脱落，影响施工质量，必须提前对边墙混凝土进行凿毛处理，凿毛后露出的新鲜混凝土面积不低于总面积的75%。

（4）基底清理、冲洗隧道边墙结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理干净，并用高压水将凿毛后边墙结合面和基底冲洗干净，确保基底无积水、无杂物。

3、钢筋绑扎（1）隧道电缆槽仅有靠水沟外侧的电缆槽侧壁配有钢筋。

专业的论文在线写作平台
水沟电缆槽技术交底
一、适用范围适用于天池山二号隧道水沟和电缆槽施工二、施工要求 2.1 凿出每组衬砌两侧已预埋好的接地钢筋接头已施工的衬砌，两侧都留有接地钢筋接头，电缆槽开始施工前必须安排人员凿出每组衬砌内的接地钢筋接头并将钢筋表面处理干净以便施工电缆槽砼前及时对接地钢筋进行接长。

2.2 衬砌排水盲管疏通电缆槽开始施工前必须安排人员对全段内衬砌泄水孔进行检查，堵塞的要疏通，必要时要根据情况增加泄水孔，保证整个排水体系排水顺畅。

2.3 测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须严格控制，不能随意改变。

，做好洞内导线布置及保护工作，保证电缆槽的位置、间距、沟底高程、纵向坡度及结构外缘距同侧轨道中心距离准确。

2.4 电缆槽与衬砌接触面凿毛两侧衬砌边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与已施工的衬砌砼粘结牢固，不产生裂缝或脱落，影响施工质量。

因此在电缆槽施工前，采用风镐或短钎将衬砌与电缆槽结合面凿毛，必要时局部采用电钻钻孔植筋来充当接茬筋，钢筋直径φ8钢筋，加强联结，植筋深度10cm，植筋锚固材料用锚固剂。

2.5 基底清理、冲洗边墙结合面凿毛后，将水沟电缆槽基底的松碴、杂物、淤泥清理，并用高压水将凿毛后的衬砌边墙结合面及水沟基底冲洗干净。

2.6 接地钢筋、过轨钢管预埋原来每组衬砌留出的接地钢筋接头用φ16钢筋呈开口向上的“C”型接长至水沟靠线路中线一侧，如步骤图所示，跨过水沟时要保证钢筋位于水沟沟底标高以下，在水沟靠线路中线一侧再把钢筋引上来并出露混凝土表面10cm以上以便今后继续接长；过轨钢管埋设只需保证。

水沟、电缆槽施工技术交底一、工程概况杨家塬单线隧道起讫里程DK137+538～DK139+205，线路左右侧均设置有水沟及电缆槽。

水沟盖板及电缆槽盖板都采用C25钢筋混凝土预制，钢筋为HPB235。

二、施工准备1.水沟电缆槽施工时应严格按照设计图纸进行施工,确保中线、水平、净空达到设计要求。

2.水沟电缆槽施工前应对填充表面和矮边墙凿毛并用高压水进行冲洗，对于杂物用铁刷刷干净并进行冲洗，杜绝任何杂物和积水残留表面。

同时应将盲管接入水沟内。

两侧矮边墙与电缆槽结合面必须采用凿毛处理，才能保证后施工的电缆槽壁与矮边墙粘结牢固，不产生裂缝或脱落，影响施工质量。

因此在电缆槽施工前，采用风镐或短钎将矮边墙与电缆槽结合面凿毛。

3.结合面清理：结合面凿毛后，将水沟和电缆槽基底的松碴、杂物、淤泥清理，并用高压水将凿毛后的边墙结合面和基底冲洗干净。

4.定型钢模板、组合模板各两套，线左和线右各一套。

5.提前预制好水沟、电缆槽盖板。

三、施工方案杨家塬隧道电缆槽、排水沟采用分段施工，模板采用定型钢模板。

电缆槽盖板、排水沟盖板采用预制安装。

施工流程1.电缆槽施工测量放线→电缆槽与矮边墙结合面凿毛→基底清理、冲洗→模板安装、镀锌扁钢安装→槽底混凝土浇注→养护、拆模→模板安装并预留泄水槽→槽壁砼浇筑→电缆槽盖板预制及安装。

2.排水沟施工测量放线→基底清理、冲洗→排水沟钢筋绑扎→模板安装并预留泄水槽→槽壁混凝土浇注→养护、拆模→水沟底部混凝土找平→排水沟盖板预制及安装。

四、水沟电缆槽施工工艺1.测量放线：严格按照施工图纸对电缆槽及排水沟的结构尺寸精确定位。

2.模板安装:电缆槽内壁和排水沟内壁分别采用25×25cm、65×35cm厚度为5cm组合钢模板，电缆槽外露部分采用5cm厚定型钢模板。

根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须垂直，模板与模板之间不能有错台。

模板每次安装前必须清除板面混凝土块，涂抹脱模剂。
