智能仪器》复习要点修改 ppt课件
2020/12/27
22
第5章 测量算法与系统优化设计
程序运行失常的软件对策— 2）看门狗技术
看门狗技术的实现： （1）利用单片机内部的看门狗 （2）利用单片机内部闲置的定时器 （3）利用单片机外部系统板上的定时器 （4）硬件看门狗
2020/12/27
23
第6章 监控主程序的设计
直接分析法：只要根据当前按键的编码， 把控制转到相应的处理子程序的入口。 具体可用： ①选择结构来设计 ②转移表法来设计 转移表内填入子程序入口地址 转移表内填入转移指令
20
第5章 测量算法与系统优化设计
程序运行失常的软件对策— 1）设置软件陷阱
若出错处理程序入口标号为ERR，则软件 陷阱指令为：
NOP NOP LJMP ERR
2020/12/27
21
第5章 测量算法与系统优化设计
程序运行失常的软件对策— 1）设置软件陷阱
软件陷阱可安排的地方： （1）程序中未使用的中断向量区 （2）未使用的大片ROM空间 （3）表格的头、尾 （4）程序区的断裂处
2020/12/27
15
第5章 测量算法与系统优化设计
系统误差及处理方法： (1)非线性特性的校正 校正函数 连续函数拟合 直线分段 分段函数拟合 查表和插值法 抛物线分段
2020/12/27
16
第5章 测量算法与系统优化设计
系统误差及处理方法： (2)偏移和增益误差的自动校准
基本思想：开机后或每隔一定时间自动测量仪器内 部的基准参数（如数字电压表中的基准电压或地电 位）、计算误差模型，获得并存贮误差因子。正式 测量时，根据测量结果和误差因子，计算校准方程， 得到较准确的测量结果。
2020/12/27
《智能仪器》课件1-PPT精品文档
外部通信
输出通道 D/A
传感器
A/D
非 电 量
单片机或 DSP RAM、 EPROM I/O接口
RS232 USB
打印机
电 量
输入通道
键盘、开关、 显示器
内嵌微处理器智能仪器的基本结构 2019/3/9
智能仪器
微处理器 MPU 程序存储器 (ROM)
卡式仪器的演变
数据存储器 (RAM)
测 试 部 分
智能仪器
• 主讲人
张重雄 教授
南京理工大学电光学院
南京理工大学在职研究生河南教育中心
2019/3/9
2019年12月
教 学 内 容
第1章 概述 第2章 内嵌微处理器的智能仪器
第3章 虚拟仪器
2019/3/9
教学参考书
张重雄.虚拟仪器技术分析与设计
电子工业出版社
2019/3/9
第1章
概 述
2019/3/9
第1章 智能仪器概述
• 教学重点
• 智能仪器的组成结构
• 智能仪器的主要特点 • 智能仪器的发展趋势
2019/3/9
1.1 仪器仪表概述
1. 仪器仪表定义、作用、行业分类
仪器仪表是信息获取的工具、是认识世界的手段，是 一个系统或装置； 最基本的作用：是延伸扩展补充或代替人的听觉、视觉、 触觉等器官的功能。 仪器仪表种类繁多，如测量仪器，分析仪器，生物医 疗仪器，地球探测仪器，天文仪器，航空航天航海仪 表，汽车仪表，电力，石油，化工仪表等，遍及国民 经济各个部门，深入到人民生活的各个角落。
笔记本PCI
• 虚拟仪器：虚拟仪器是指，在以通用计算机 为核心的硬件平台上，由用户自己设计定义， 具有虚拟的操作面板，测试功能由测试软件 来实现的一种计算机仪器系统。 虚拟仪器的特点： • 软件是虚拟仪器的核心； • 虚拟仪器的性价比高； • 具有良好的人机界面； • 具有与其它设备互联的能力。
《智能仪器仪表》课件
空气质量监测
01
智能仪器仪表可以实时监测空气质量，为环境保护部门和公众
提供准确的数据。
水质监测
Байду номын сангаас
02
通过智能仪器仪表，可以检测水体的各种参数，如pH值、浊度
、溶解氧等，确保水质安全。
气象监测
03
智能仪器仪表在气象监测中发挥着重要作用，如风速、风向、
温度、湿度等参数的监测。
05
智能仪器仪表的未来展望与挑战
1 2
医疗诊断设备
智能仪器仪表广泛应用于医疗诊断设备中，如心 电图机、血压计等，提高诊断准确率。
病人监护系统
通过智能仪器仪表，可以实时监测病人的生理参 数，为医护人员提供及时准确的病人信息。
3
医疗影像设备
智能仪器仪表在医疗影像设备中发挥着重要作用 ，如CT、MRI等设备中的图像处理和数据分析。
环境监测领域的应用
总结词
随着智能仪器仪表的普及，安全与隐私保护成为亟待解决的问题，需要加强数据 加密、访问控制和安全审计等方面的措施。
详细描述
由于智能仪器仪表通常需要收集和处理大量敏感数据，因此需要采用强大的加密 技术和访问控制机制来保护数据安全。同时，应加强安全审计和监控，及时发现 和应对潜在的安全威胁。
成本与普及率的考量
04
智能仪器仪表的实际应用案例
工业自动化领域的应用
自动化生产控制
智能仪器仪表在工业自动 化领域中主要用于实时监 测和控制生产流程，确保 产品质量和生产效率。
智能传感器
通过智能传感器，可以实 时监测机器的运行状态， 预测潜在故障，并及时采 取措施，减少停机时间。
数据集成与分析
智能仪器仪表能够收集大 量生产数据，通过数据分 析，帮助企业优化生产流 程，降低成本。
《智能仪器设计》课件
技术更新
智能仪器技术不断发展，如何及时更新设 备和技术以保持其竞争力是一个挑战。
THANK YOU
通信技术
通信技术是智能仪器实现远程 控制和数据传输的关键技术之 一。
通信技术包括有线通信和无线 通信两种方式，能够实现仪器 与计算机、仪器与仪器之间的 数据传输和控制。
通信技术的性能指标包括传输 速率、传输距离、传输质量和 可靠性等，直接影响智能仪器 的远程控制和数据传输效果。
随着通信技术的不断发展，智 能仪器可以实现更快速、更稳 定、更可靠的数据传输和控制 。
04
智能仪器设计实例
智能温度计设计
总结词
实时监测、远程控制、高精度测量
详细描述
智能温度计采用高精度传感器和微处理器，能够实时监测环境温度，并通过无 线通信技术将数据传输到手机等设备上。用户可以通过手机应用程序远程查看 温度数据和控制温度计的开关，方便实用。
智能血压计设计
总结词
一键测量、自动分析、云端存储
智能仪器的发展历程
01
02
03
04
20世纪70年代
随着微处理器和计算机技术的 快速发展，智能仪器开始出现
。
20世纪80年代
智能仪器在工业生产中得到广 泛应用，成为工业自动化领域
的重要支柱。
20世纪90年代
随着计算机技术的不断进步， 智能仪器的功能越来越强大，
智能化程度越来越高。
21世纪
智能仪器已经成为工业自动化 领域不可或缺的重要部分，广
详细描述
智能血压计具备一键测量功能，用户只需将手臂放在血压计的感应区域内，血压计即可自动测量并记录数据。同 时，血压计内置的微处理器会对测量结果进行自动分析，并将数据上传至云端存储，方便用户随时查看和跟踪自 己的血压状况。
智能仪器课件第1章ppt
•举例
前面介绍的个人仪器、VXI总线仪器、虚拟 仪器等属于微机扩展式仪器。
注意： 微机内嵌式智能仪器是智能仪器
设计的基础，本书着重介绍。
返回 上页 下页
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
1.3.2智能仪器的组成
•举例：
高级汽车的燃料喷射系统、空调系统、音响 部分、ABS系统、卫星定位系统、安全气囊系统 等多处都含有微机
返回 上页 下页
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
微机扩展式 ：
将检测功能扩展到微机中，由特定的硬件模 块完成被测输入信号的采集，放大，以及输出信 号的数模转换等功能，利用微机的硬件和软件资 源完成数据分析和显示，给使用者的感觉首先是 一个微机系统。
标准化程度高、扩展性好。
返回 上页 下页
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
2. 各个时期的发展
80年代后期
虚拟仪器（Virtual Instrument）
美国国家仪器（NI）公司提出
虚拟仪器
2、多功能化
多功能是智能仪器仪表的一个特点。例如，为了设计速 度较快和结构较复杂的数字系统，仪器生产厂家制造了具有 脉冲发生器、频率合成器和任意波形发生器等功能的函数发 生器。这种多功能的综合型产品不但在性能上比专用脉冲发 生器和频率合成器高，而且在各种测试功能上提供了较好的 解决方案。
返回 上页 下页
前面介绍的个人仪器、VXI总线仪器、虚拟 仪器等属于微机扩展式仪器。
注意： 微机内嵌式智能仪器是智能仪器
设计的基础，本书着重介绍。
返回 上页 下页
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
1.3.2智能仪器的组成
•举例：
高级汽车的燃料喷射系统、空调系统、音响 部分、ABS系统、卫星定位系统、安全气囊系统 等多处都含有微机
返回 上页 下页
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
微机扩展式 ：
将检测功能扩展到微机中，由特定的硬件模 块完成被测输入信号的采集，放大，以及输出信 号的数模转换等功能，利用微机的硬件和软件资 源完成数据分析和显示，给使用者的感觉首先是 一个微机系统。
标准化程度高、扩展性好。
返回 上页 下页
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
2. 各个时期的发展
80年代后期
虚拟仪器（Virtual Instrument）
美国国家仪器（NI）公司提出
虚拟仪器
2、多功能化
多功能是智能仪器仪表的一个特点。例如，为了设计速 度较快和结构较复杂的数字系统，仪器生产厂家制造了具有 脉冲发生器、频率合成器和任意波形发生器等功能的函数发 生器。这种多功能的综合型产品不但在性能上比专用脉冲发 生器和频率合成器高，而且在各种测试功能上提供了较好的 解决方案。
返回 上页 下页
智能仪器设计基础I正式PPT课件
历程4
20世纪70年代以后，随着微处理器的广泛应用，出现了突破传统概念的 新一代仪器，即—智能仪器。这类仪器内置单片机或体积很小的微处理 器，仪器的功能由硬件和软件结合来完成。1974年出现电压电流波形等 间隔采样技术，揭开了智能仪器应用大幕。
历程5
虚拟仪器是智能仪器发展的新的里程碑， 虚拟仪器以PC为核心，由测 量应用软件支持，具有虚拟的仪器操作面板，足够的仪器硬件或通信功 能的测量信息处理装置。“软件就是虚拟仪器”。
知识点5
高速数字电路的信号完整性分析：信号完整性原理，传输线理论基础，信号完 整性分析实例
6/24
第6页/共24页
《第二章 智能仪器的硬件设计基础》
2.4 智能仪器的后向通道设计
知识点1
D/A的基本原理和信号的直接数字合成
① D/A的基本原理，性能指标； ② DDS的技术原理；
知识点2
输出信号的功率放大技术
微处理器与存储器和外围IC的接口技术：SRAM，Flash，EEPROM，A/D和 D/A，双口RAM；并行接口，SPI接口，IIC接口，SCI接口
知识点3 智能仪器的人机接口：LCD显示，LED显示，键盘设计
知识点4
基于CPLD和FPGA的接口电路设计方法：CPLD和FPGA原理，硬件描述语言， 接口设计举例
第11页/共24页
11/24
第一讲 绪论
1.1 智能仪器的重要作用（1）
概念1
信息技术包括测量技术、计算机技术和通信技术，而测量技术是关键和 基础。智能仪器是对物质世界的信息进行测量和控制的基础手段和设备 ，使信息产业的源头和组成部分
概念2
智能仪器是认识世界的工具，是人们对物质实体及其属性进行观察、监 视、测定、验证、记录、传输、变换、显示、分析和处理与控制的各种 器具与系统的总称。
智能仪器PPT课件
仪器仪表是：
国民经济的“倍增器” 科学研究的“先行官” 现代战争的“战斗力” 法庭审判的“物化法8 官”
05.11.2020
• 王大珩院士：“能不能创造高水 平的科学仪器和设备体现了一个 民族、一个国家的创新能力。发 展科学仪器设备应当视为国家战 略”
•科学仪器是信息的源头 •科学仪器产业是信息产业
兼
容
模型化智能仪器类
初级智能仪器类
趋
高级 智能
势
人工智能
模型化 系统辨识、模式识别
初级智能 计算机、信号处理
聪敏 电子、传感、测量
聪敏仪器类
11
05.11.2020
2. 智能仪器的基本结构
其结构可有两种基本类型:
●微机内嵌式 ●微机扩展式
将单片或多片的 微机芯片与仪器 有机地结合在一 起形成的单机。
第1章
概述
4 05.11.2020
第1章 智能仪器概述
• 教学重点
• 智能仪器的组成结构 • 智能仪器的主要特点 • 智能仪器的发展趋势
5 05.11.2020
1.1 仪器仪表概述
1. 仪器仪表定义、作用、行业分类
仪器仪表是信息获取的工具、是认识世界的手段，是 一个系统或装置；
最基本的作用：是延伸扩展补充或代替人的听觉、视觉、 触觉等器官的功能。
9 05.11.2020
1.2 智能仪器的基本概念
• 智能仪器是计算机技术与测量仪器相结 合的产物，是含有微计算机或微处理器 的测量(或检测)仪器，它拥有对数据的存 储、运算、逻辑判断及自动化操作等功 能，具有一定智能的作用。
10 05.11.2020
1. 智能仪器分类
智能仪器四个层次
高级智能仪器类
国民经济的“倍增器” 科学研究的“先行官” 现代战争的“战斗力” 法庭审判的“物化法8 官”
05.11.2020
• 王大珩院士：“能不能创造高水 平的科学仪器和设备体现了一个 民族、一个国家的创新能力。发 展科学仪器设备应当视为国家战 略”
•科学仪器是信息的源头 •科学仪器产业是信息产业
兼
容
模型化智能仪器类
初级智能仪器类
趋
高级 智能
势
人工智能
模型化 系统辨识、模式识别
初级智能 计算机、信号处理
聪敏 电子、传感、测量
聪敏仪器类
11
05.11.2020
2. 智能仪器的基本结构
其结构可有两种基本类型:
●微机内嵌式 ●微机扩展式
将单片或多片的 微机芯片与仪器 有机地结合在一 起形成的单机。
第1章
概述
4 05.11.2020
第1章 智能仪器概述
• 教学重点
• 智能仪器的组成结构 • 智能仪器的主要特点 • 智能仪器的发展趋势
5 05.11.2020
1.1 仪器仪表概述
1. 仪器仪表定义、作用、行业分类
仪器仪表是信息获取的工具、是认识世界的手段，是 一个系统或装置；
最基本的作用：是延伸扩展补充或代替人的听觉、视觉、 触觉等器官的功能。
9 05.11.2020
1.2 智能仪器的基本概念
• 智能仪器是计算机技术与测量仪器相结 合的产物，是含有微计算机或微处理器 的测量(或检测)仪器，它拥有对数据的存 储、运算、逻辑判断及自动化操作等功 能，具有一定智能的作用。
10 05.11.2020
1. 智能仪器分类
智能仪器四个层次
高级智能仪器类
智能仪器(复习专用)

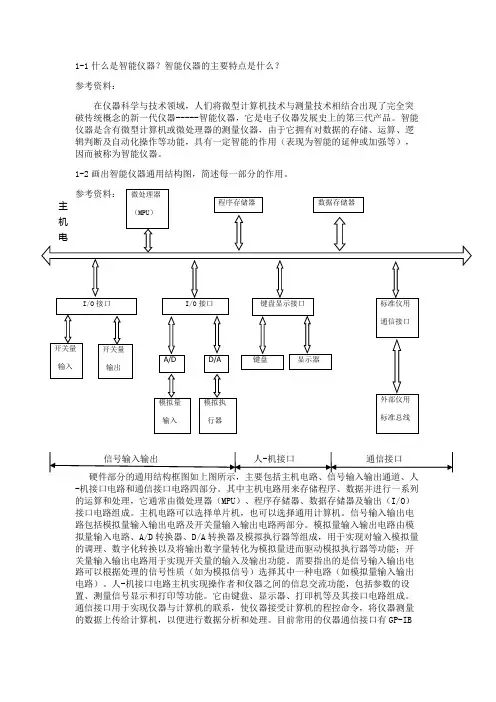

1-1什么是智能仪器？智能仪器的主要特点是什么？参考资料：在仪器科学与技术领域，人们将微型计算机技术与测量技术相结合出现了完全突破传统概念的新一代仪器-----智能仪器，它是电子仪器发展史上的第三代产品。
智能仪器是含有微型计算机或微处理器的测量仪器，由于它拥有对数据的存储、运算、逻辑判断及自动化操作等功能，具有一定智能的作用（表现为智能的延伸或加强等），因而被称为智能仪器。
1-2画出智能仪器通用结构图，简述每一部分的作用。
参考资料：硬件部分的通用结构框图如上图所示，主要包括主机电路、信号输入输出通道、人-机接口电路和通信接口电路四部分。
其中主机电路用来存储程序、数据并进行一系列的运算和处理，它通常由微处理器（MPU ）、程序存储器、数据存储器及输出（I/O ）接口电路组成。
主机电路可以选择单片机，也可以选择通用计算机。
信号输入输出电路包括模拟量输入输出电路及开关量输入输出电路两部分。
模拟量输入输出电路由模拟量输入电路、A/D 转换器、D/A 转换器及模拟执行器等组成，用于实现对输入模拟量的调理、数字化转换以及将输出数字量转化为模拟量进而驱动模拟执行器等功能；开关量输入输出电路用于实现开关量的输入及输出功能。
需要指出的是信号输入输出电路可以根据处理的信号性质（如为模拟信号）选择其中一种电路（如模拟量输入输出电路）。
人-机接口电路主机实现操作者和仪器之间的信息交流功能，包括参数的设置、测量信号显示和打印等功能。
它由键盘、显示器、打印机等及其接口电路组成。
通信接口用于实现仪器与计算机的联系，使仪器接受计算机的程控命令，将仪器测量的数据上传给计算机，以便进行数据分析和处理。
目前常用的仪器通信接口有GP-IB微处理器（MPU ） 程序存储器 I/O 接口 开关量 输出 外部仪用 标准总线 标准仪用通信接口 开关量 输入 A/D 键盘 模拟量 输入 D/A 数据存储器显示器 键盘显示接口 模拟执 行器 I/O 接口 主机电信号输入输出 人-机接口 通信接口通信接口、RS-232C接口以及应用于集散控制系统中的CAN总路线接口和以太网接口等。
智能仪器第1章 绪论(分析“仪器”文档)共35张PPT
2 智能仪器: 测控微处理器的应用 乔治 . C . 巴尼 3 ASIC (专用集成电路)
这种局面一旦形成，将使电子产品的结构更加紧凑，性能更加良好，保密性更强。 1 测量过程的软件控制 3 第三代--智能仪器 (1) 仪器既可以单独使用又可组成系统，仪器之间仅用专用导线互连，方便、灵活、费用低。 3 ASIC (专用集成电路) 当功能的增加，使其硬件的结构越来越复杂，给其进一步的发展带来造成很大的困难。
作环境. 3. (4) 按32位机设计，信息吞吐量高，可达40MB/s，比GP-IB快40倍。
4 PXI 模块和其他标准模块的连接
独立仪器
MXI-3
PXI 系统
VXI or VME
GPIB
MXI
和PCI模块的连接 bus
模块
5 硬件
第一章 绪论
1.5 虚拟仪器
2 传统仪器和虚拟仪器的对比
传统仪器
4 测试测量仪器的分类
几何参量：长度，角度，相对位置，位移和距离测量仪器等。 机械参数：力，硬度，加速度，速度，转矩和振动测量仪器等。
过程参数：温度、压力、湿度和流量测量仪器等。
光学参数：光度测量器、分光光度计、色度、激光参数的测量仪器及光学传递
函数的测量仪器等。
辐射检测： X γ射线和中子测量仪。 时频参数：定时器和时钟，铯钟和时频测量仪器。 电磁参数：AC、DC电流、电压、有功功率、无功功率、视在功率 以及cosφ测
智能仪器设计基础
第一章 绪论
1.1 智能仪器的发展状况
1 智能仪器的定义 1.1 仪器仪表
仪器仪表是用于获取信息，来认知外部世界的系统或设备。
1.2 智能仪器
智能仪器是含有微计算机或微处理器的测量仪器。由于它拥有对数据的存储、运算、 逻辑判断及自动化操作等功能，具有一定智能作用，因而被称为智能仪器。
这种局面一旦形成，将使电子产品的结构更加紧凑，性能更加良好，保密性更强。 1 测量过程的软件控制 3 第三代--智能仪器 (1) 仪器既可以单独使用又可组成系统，仪器之间仅用专用导线互连，方便、灵活、费用低。 3 ASIC (专用集成电路) 当功能的增加，使其硬件的结构越来越复杂，给其进一步的发展带来造成很大的困难。
作环境. 3. (4) 按32位机设计，信息吞吐量高，可达40MB/s，比GP-IB快40倍。
4 PXI 模块和其他标准模块的连接
独立仪器
MXI-3
PXI 系统
VXI or VME
GPIB
MXI
和PCI模块的连接 bus
模块
5 硬件
第一章 绪论
1.5 虚拟仪器
2 传统仪器和虚拟仪器的对比
传统仪器
4 测试测量仪器的分类
几何参量：长度，角度，相对位置，位移和距离测量仪器等。 机械参数：力，硬度，加速度，速度，转矩和振动测量仪器等。
过程参数：温度、压力、湿度和流量测量仪器等。
光学参数：光度测量器、分光光度计、色度、激光参数的测量仪器及光学传递
函数的测量仪器等。
辐射检测： X γ射线和中子测量仪。 时频参数：定时器和时钟，铯钟和时频测量仪器。 电磁参数：AC、DC电流、电压、有功功率、无功功率、视在功率 以及cosφ测
智能仪器设计基础
第一章 绪论
1.1 智能仪器的发展状况
1 智能仪器的定义 1.1 仪器仪表
仪器仪表是用于获取信息，来认知外部世界的系统或设备。
1.2 智能仪器
智能仪器是含有微计算机或微处理器的测量仪器。由于它拥有对数据的存储、运算、 逻辑判断及自动化操作等功能，具有一定智能作用，因而被称为智能仪器。

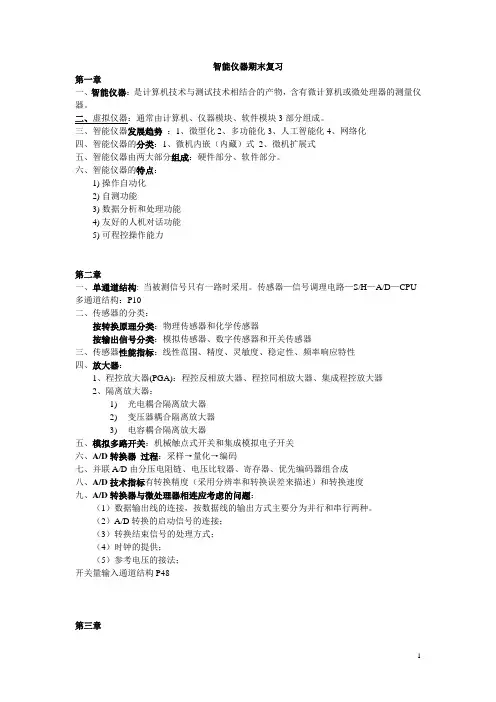

智能仪器期末复习要点
智能仪器期末复习第一章一、智能仪器：是计算机技术与测试技术相结合的产物，含有微计算机或微处理器的测量仪器。
二、虚拟仪器：通常由计算机、仪器模块、软件模块3部分组成。
三、智能仪器发展趋势：1、微型化2、多功能化3、人工智能化4、网络化四、智能仪器的分类：1、微机内嵌（内藏）式2、微机扩展式五、智能仪器由两大部分组成：硬件部分、软件部分。
六、智能仪器的特点：1)操作自动化2)自测功能3)数据分析和处理功能4)友好的人机对话功能5)可程控操作能力第二章一、单通道结构: 当被测信号只有一路时采用。
传感器—信号调理电路—S/H—A/D—CPU 多通道结构：P10二、传感器的分类：按转换原理分类：物理传感器和化学传感器按输出信号分类：模拟传感器、数字传感器和开关传感器三、传感器性能指标：线性范围、精度、灵敏度、稳定性、频率响应特性四、放大器：1、程控放大器(PGA)：程控反相放大器、程控同相放大器、集成程控放大器2、隔离放大器：1)光电耦合隔离放大器2)变压器耦合隔离放大器3)电容耦合隔离放大器五、模拟多路开关：机械触点式开关和集成模拟电子开关六、A/D转换器过程：采样→量化→编码七、并联A/D由分压电阻链、电压比较器、寄存器、优先编码器组合成八、A/D技术指标有转换精度（采用分辨率和转换误差来描述）和转换速度九、A/D转换器与微处理器相连应考虑的问题：（1）数据输出线的连接，按数据线的输出方式主要分为并行和串行两种。
（2）A/D转换的启动信号的连接；（3）转换结束信号的处理方式；（4）时钟的提供；（5）参考电压的接法；开关量输入通道结构P48第三章一、模拟量输出通道是将微机输出的数字量转换成适合与执行机构所要求的模拟量的环节二、单路模拟量输出通道的结构：微型计算机—寄存器—D/A—放大/变换电路—执行机构三、（重）D/A转换原理（分类）：权电阻网络D/A转换器、倒T型电阻网络D/A转换器、权电流型D/A转换器等。
《智能仪器绪论》PPT课件
普通台式PCI
个人仪器结构图
微机扩展式
工控机PCI 笔记本PCI
3、智能仪器的特点
◆测量过程的软件控制：
CPU→ 软件控制测量过程 “以软代硬” →灵活性强、可靠性强
◆数据处理 ：
随机误差、系统误差、非线性校准等处理 →改善测量的精确度
数字滤波、相关、卷积、反卷积、幅度谱、 相位谱、功率谱等信号分析
A／D等电路与微处理器集成在一块(称为混合电 路)
传感器与控制电路都集成在一块芯片上，这将 缩小体积，增强可靠性，从而实现智能仪器的 多功能化
3.单片机、DSP处理器广泛应用
单片机:8031、8051、89C51、
AVR、凌阳、PIC、 MSP430、ARM
TMS—320 系 列 等 高 速 单 片 数 字 信 号 处 理 器 (DSP‘Digital Signal Processor)是通过硬 件来完成乘法和加法运算的，极大地增强了智 能仪器的数字滤波、FFT、相关、卷积等信号 处理能力。
→提供更多高质量的信息量
◆多功能化 ：一机多用 如智能化电力需求分析仪
三、推动智能仪器发展的主要技术
➢ 传感器技术 ➢ A/D等新器件的发展将显著增强仪器 的功能与测量范围 ➢ 单片机、 DSP的广泛应用 ➢嵌入式系统与片上系统(SOC) ➢ASIC、FPGA／CPLD技术 ➢ LabVlEW等图形化软件技术 ➢ 网络与通信技术
二 、智能仪器的基本结构与特点 1、智能仪器的基本结构
其结构可有两种基本类型:
●微机内置式
将单片或多片的 微机芯片与仪器 有机地结合在一 起形成的单机。
●微机扩展式
以个人计算机(PC)为核 心的应用扩展型测量仪 器。个人计算机仪器 (PCI)或称微机卡式仪器。
