《配电网和配电自动化系统》B卷答案

配电自动化考题及答案一、选择题1. 配电自动化系统的主要目的是什么？A. 提高电力供应的可靠性和稳定性B. 减少电力损耗C. 提高电力质量D. 扩大电力供应范围答案：A. 提高电力供应的可靠性和稳定性2. 配电自动化系统中，下列哪项不是典型的配电设备？A. 变压器B. 断路器C. 发机电D. 开关设备答案：C. 发机电3. 配电自动化系统中，下列哪项不是典型的配电自动化装置？A. 远动装置B. 保护装置C. 控制装置D. 发机电答案：D. 发机电4. 配电自动化系统中，下列哪项不是典型的配电自动化通信方式？A. 有线通信B. 无线通信C. 光纤通信D. 卫星通信答案：D. 卫星通信5. 配电自动化系统中，下列哪项不是典型的配电自动化功能？A. 远程监控B. 远程控制C. 远程调度D. 远程发电答案：D. 远程发电二、填空题1. 配电自动化系统中，______是实现自动化控制的核心设备。

答案：远动装置2. 配电自动化系统中，______是实现对电力设备进行保护的关键装置。

答案：保护装置3. 配电自动化系统中，______是实现对电力设备进行远程监控的重要手段。

答案：通信装置4. 配电自动化系统中，______是实现对电力设备进行远程控制的关键设备。

答案：控制装置5. 配电自动化系统中，______是实现对电力设备进行远程调度的重要功能。

答案：调度装置三、简答题1. 请简要介绍配电自动化系统的基本组成。

答：配电自动化系统的基本组成包括配电设备、配电自动化装置、通信装置和监控中心。

配电设备包括变压器、断路器、开关设备等，配电自动化装置包括远动装置、保护装置、控制装置等，通信装置用于实现配电设备的远程监控和控制，监控中心用于集中管理和监控整个配电自动化系统。

2. 请简述配电自动化系统的主要功能。

答：配电自动化系统的主要功能包括远程监控、远程控制和远程调度。

通过远程监控，可以实时监测配电设备的运行状态和参数，及时发现故障并进行处理；通过远程控制，可以远程操作配电设备，如开关设备的合闸和分闸；通过远程调度，可以对配电设备进行调度和优化，提高电力供应的可靠性和稳定性。

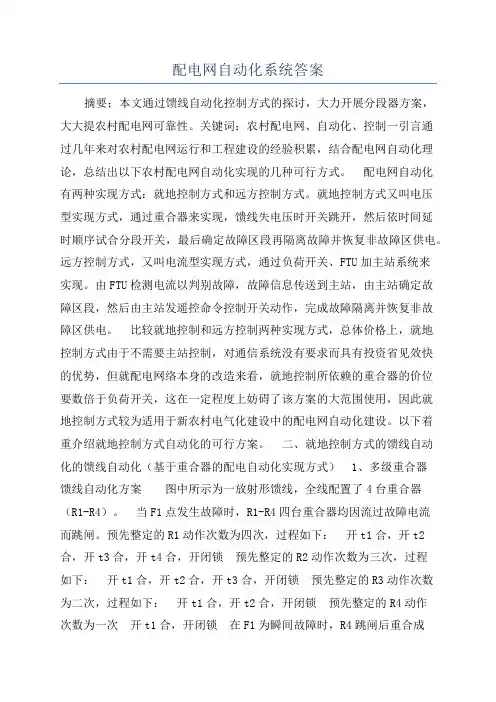

配电网自动化系统答案摘要；本文通过馈线自动化控制方式的探讨，大力开展分段器方案，大大提农村配电网可靠性。

关键词；农村配电网、自动化、控制一引言通过几年来对农村配电网运行和工程建设的经验积累，结合配电网自动化理论，总结出以下农村配电网自动化实现的几种可行方式。

配电网自动化有两种实现方式：就地控制方式和远方控制方式。

就地控制方式又叫电压型实现方式，通过重合器来实现，馈线失电压时开关跳开，然后依时间延时顺序试合分段开关，最后确定故障区段再隔离故障并恢复非故障区供电。

远方控制方式，又叫电流型实现方式，通过负荷开关、FTU加主站系统来实现。

由FTU检测电流以判别故障，故障信息传送到主站，由主站确定故障区段，然后由主站发遥控命令控制开关动作，完成故障隔离并恢复非故障区供电。

比较就地控制和远方控制两种实现方式，总体价格上，就地控制方式由于不需要主站控制，对通信系统没有要求而具有投资省见效快的优势，但就配电网络本身的改造来看，就地控制所依赖的重合器的价位要数倍于负荷开关，这在一定程度上妨碍了该方案的大范围使用，因此就地控制方式较为适用于新农村电气化建设中的配电网自动化建设。

以下着重介绍就地控制方式自动化的可行方案。

二、就地控制方式的馈线自动化的馈线自动化（基于重合器的配电自动化实现方式）1、多级重合器馈线自动化方案图中所示为一放射形馈线，全线配置了4台重合器（R1-R4）。

当F1点发生故障时，R1-R4四台重合器均因流过故障电流而跳闸。

预先整定的R1动作次数为四次，过程如下：开t1合，开t2合，开t3合，开t4合，开闭锁预先整定的R2动作次数为三次，过程如下：开t1合，开t2合，开t3合，开闭锁预先整定的R3动作次数为二次，过程如下：开t1合，开t2合，开闭锁预先整定的R4动作次数为一次开t1合，开闭锁在F1为瞬间故障时，R4跳闸后重合成功恢复供电，R1-R3均重合一次后复位，准备今后故障时再动作，因为均未达到预定动作次数。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实现电力系统的自动化控制和监测B. 提高电力系统的可靠性和经济性C. 实现配电网的远程监控和管理D. 执行电力系统的保护和自动化操作答案：A. 实现电力系统的自动化控制和监测2. 配电自动化系统中，通信网络的作用是什么？A. 实现各个设备之间的数据传输和通信B. 提供远程监控和管理功能C. 支持系统的自动化控制和保护D. 实现配电网的可靠性和稳定性答案：A. 实现各个设备之间的数据传输和通信3. 配电自动化系统中，监控与管理功能主要包括哪些内容？A. 实时监测电力设备的运行状态B. 远程控制电力设备的操作C. 采集和分析电力系统的数据D. 实现电力系统的保护和自动化操作答案：A. 实时监测电力设备的运行状态、C. 采集和分析电力系统的数据4. 配电自动化系统中，保护与自动化功能主要包括哪些内容？A. 对电力设备进行过载和短路保护B. 实现电力系统的自动开关操作C. 支持电力系统的远程控制和管理D. 监测电力设备的运行状态答案：A. 对电力设备进行过载和短路保护、B. 实现电力系统的自动开关操作二、填空题1. 配电自动化系统中，常用的通信协议有________和________。

答案：Modbus、DNP32. 配电自动化系统中，常用的保护装置有________和________。

答案：差动保护装置、过电流保护装置3. 配电自动化系统中，常用的监测设备有________和________。

答案：智能电能表、温度传感器三、简答题1. 请简要说明配电自动化系统的优势和应用范围。

答：配电自动化系统的优势包括提高电力系统的可靠性和经济性、实现电力设备的自动化控制和监测、提供远程监控和管理功能等。

应用范围广泛，包括各类工业企业、商业建造、住宅小区等需要对电力系统进行监控和管理的场所。

2. 请简要介绍配电自动化系统中常用的保护装置和其工作原理。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要目的是什么？A) 提高电力系统的可靠性和安全性B) 减少电力系统的投资和运营成本C) 提高电力系统的效率和稳定性D) 扩大电力系统的供电范围和容量答案：A) 提高电力系统的可靠性和安全性2. 配电自动化系统中的SCADA是指什么？A) 系统控制和数据采集B) 远程监控和数据传输C) 通信网络和设备接口D) 数据存储和处理答案：B) 远程监控和数据传输3. 配电自动化系统中常用的保护装置是什么？A) 断路器B) 隔离开关C) 避雷器D) 变压器答案：A) 断路器4. 配电自动化系统中的RTU是指什么？A) 运行维护单元B) 远程终端单元C) 实时传输单元D) 调度控制单元答案：B) 远程终端单元5. 配电自动化系统中的DMS是指什么？A) 数据管理系统B) 设备监控系统C) 分布管理系统D) 数字测量系统答案：C) 分布管理系统二、填空题1. 配电自动化系统中常用的通信协议是_______。

答案：Modbus2. 配电自动化系统中的主要设备有_______、_______和_______。

答案：RTU、SCADA、DMS3. 配电自动化系统中的保护装置主要用于_______和_______。

答案：检测故障、切除故障4. 配电自动化系统中的SCADA系统可以实现_______和_______。

答案：远程监控、数据传输5. 配电自动化系统的主要目标是提高电力系统的_______和_______。

答案：可靠性、安全性三、简答题1. 请简要介绍配电自动化系统的工作原理。

答：配电自动化系统通过安装各种传感器和装置，实时采集电力系统的运行数据，将数据传输到中央控制中心。

中央控制中心通过SCADA系统对电力系统进行远程监控和数据传输，实时掌握系统的运行状态。

同时，配电自动化系统还可以通过DMS系统对电力系统进行分布管理，包括设备管理、故障检测和切除等功能，以提高系统的可靠性和安全性。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实时监测和控制配电设备；B. 提高配电系统的可靠性和安全性；C. 优化配电系统的运行效率；D. 所有选项都正确；答案：D. 所有选项都正确；2. 配电自动化系统中，以下哪个设备用于实时监测电流、电压等参数？A. 电能表；B. 变压器；C. 保护继电器；D. 通信模块；答案：C. 保护继电器；3. 配电自动化系统中，以下哪个设备用于远程控制配电设备的开关状态？A. 电能表；B. 变压器；C. 保护继电器；D. 通信模块；答案：D. 通信模块；4. 配电自动化系统中，以下哪个设备用于实现配电设备的保护和自动断电功能？A. 电能表；B. 变压器；C. 保护继电器；D. 通信模块；答案：C. 保护继电器；5. 配电自动化系统中，以下哪个设备用于实现配电设备的电能计量和数据采集？A. 电能表；B. 变压器；C. 保护继电器；D. 通信模块；答案：A. 电能表；二、判断题1. 配电自动化系统只能实现对配电设备的实时监测，无法进行远程控制。

答案：错误。

配电自动化系统可以实现对配电设备的实时监测和远程控制。

2. 配电自动化系统可以提高配电系统的可靠性和安全性，但无法优化运行效率。

答案：错误。

配电自动化系统可以提高配电系统的可靠性和安全性，同时也可以优化运行效率。

3. 保护继电器是配电自动化系统中用于实现配电设备的保护和自动断电功能的设备。

答案：正确。

保护继电器是配电自动化系统中用于实现配电设备的保护和自动断电功能的重要设备。

4. 通信模块是配电自动化系统中用于实时监测电流、电压等参数的设备。

答案：错误。

通信模块是配电自动化系统中用于远程控制配电设备的开关状态的设备。

5. 电能表是配电自动化系统中用于实现配电设备的电能计量和数据采集的设备。

答案：正确。

电能表是配电自动化系统中用于实现配电设备的电能计量和数据采集的重要设备。

三、简答题1. 请简要介绍配电自动化系统的优势和应用场景。

配电网与配电自动化基础试题（100分）1、下列哪个是属于中压配电网的电压等级（）。

【单选题】（6分）A. 110kVB. 220kVC. C. 220VD. 10kV正确答案: D2、下列哪个系统不属于配电网调度常用系统（A ）。

【单选题】（6分）A. EMSB. DMSC. PMSD. OMS正确答案: A3、中压配电网包含的设备不包括（D ）【单选题】（6分）A. 跌落式熔断器B. 负荷开关C. 断路器D. 主变压器正确答案: D4、下列不属于配网智能终端的是（）【单选题】（6分）A. FTUB. DTUC. TTUD. RTU正确答案: D5、单环网接线的线路负载利用率为（）【单选题】（6分）A. 100%B. 50%C. 45%D. 66.7%。

正确答案: B6、电力生产与电网运行应遵循（）的原则【单选题】（6分）A.安全、优质、经济B.安全、稳定、经济C.连续、优质、稳定D.连续、优质、可靠正确答案: A7、电力系统具有发、输、变、配、用电（）完成的特点。

【单选题】（6分）A.A．瞬时B.B．同时C.C．变化D.D．异步正确答案: B8、短路电流最大的短路类型一般为：（）【单选题】（6分）A.单相短路B.两相短路C.两相短路接地D.三相短路正确答案: D9、在中性点非有效接地的系统中，当发生单相金属接地时，其非故障相的对地电压（）【单选题】（6分）A.不变B.升高根3倍C.升高2倍D.降低一半正确答案: B10、隔离开关的主要作用是（D ）。

【单选题】（6分）A.拉合空载母线B.断开电流C.拉合线路D.隔离电压正确答案: D11、配电网是指电压等级在550kV及以下的电网，包括高压配电网、中压配电网和低压配电网。

（）【单选题】（8分）A.是B.否正确答案: B12、分布式电源接入配电网后，会使配电网的电压值降低。

【单选题】（8分）A.是B.否正确答案: B13、集中式馈线自动化是指通过计算机主站将各个配电网终端的数据进行融合后，通过一定的算法对故障进行集中隔离和负荷转供的方法。

配电自动化考题及答案引言概述：配电自动化是现代电力系统中的重要组成部份，通过利用先进的技术手段，实现对电力设备的监测、控制和保护，提高电力系统的可靠性和经济性。

在学习配电自动化的过程中，考试是一个重要的评估方式。

本文将介绍一些常见的配电自动化考题及其答案，匡助读者更好地理解和掌握这一领域的知识。

正文内容：1. 配电自动化基础知识1.1 什么是配电自动化？配电自动化是指利用先进的技术手段，对电力系统中的配电设备进行监测、控制和保护的过程。

它可以提高电力系统的可靠性、安全性和经济性。

1.2 配电自动化的主要目标是什么？配电自动化的主要目标是实现对电力设备的远程监测、远程控制和自动化保护，提高电力系统的可靠性和经济性。

1.3 配电自动化系统的组成有哪些？配电自动化系统由监测系统、控制系统和保护系统组成。

监测系统负责对电力设备的状态进行实时监测；控制系统实现对电力设备的远程控制；保护系统负责对电力设备进行故障检测和保护。

2. 配电自动化设备2.1 配电自动化设备有哪些？配电自动化设备包括远动终端、远动装置、通信设备等。

远动终端用于实现对电力设备的远程监测和控制；远动装置用于实现对电力设备的自动化保护；通信设备用于实现配电自动化系统的数据传输和通信。

2.2 远动终端的主要功能是什么？远动终端的主要功能包括数据采集、数据处理、远程控制和通信等。

它可以实时采集电力设备的运行数据，并将其传输到监测系统进行处理和分析。

2.3 远动装置的主要功能是什么？远动装置的主要功能包括故障检测、故障定位和自动保护等。

它可以对电力设备进行故障检测，并采取相应的保护措施，以避免设备损坏和电力系统的故障扩大。

3. 配电自动化通信3.1 配电自动化通信的主要方式有哪些？配电自动化通信的主要方式包括有线通信和无线通信。

有线通信主要通过电缆进行数据传输，通信可靠性较高；无线通信主要通过无线电波进行数据传输，通信范围广。

3.2 有线通信的主要特点是什么？有线通信的主要特点是通信可靠性高、抗干扰能力强、传输速率快。

1 配电网有那些特点？从配电网自动化的角度看，为何将配电网的结构复杂，数据量大视为重要特点？与输电系统比较，配电网具有以下特点：配电网地域比较集中,电压等级低、级数多，单条馈电线传输功率和距离一般不大。

网络结构多样、复杂。

网络接线有辐射状网、树状网及环网，环网又可分为普通环式及手拉手环式。

在配电网运行中，环网均以开环形式运行。

在城市配电网中，随着现代化的进程，电缆线路将越来越多，电缆线路与架空线路的混合网络给电网运行和分析带来复杂性。

配电网中性点接地方式有以下两类：①中性点有效接地系统②中性点非有效接地系统6）配电网内设备类型多且数量大，多种设备装于露天，工作条件恶劣 7）配电网内运行方式多变。

8）配电网中采用的通信方式多，但通信速率往往没有输电系统要求高9）配电网中，即使自动化程度较高，仍需要人工操作；而输电系统内，大多数设备为自动控制。

10）配电网中有大量电力、电子等非线性负荷，故将产生不容忽视的谐波。

谐波必须抑制。

11）分布式电源（网）配电网的主要特点是数据量庞大，网络结构复杂，这是由于面对用户，网络运行方式变化多而快，要求处理问题及时，这些特点直接影响DAS系统的结构。

2 在电力系统中，怎样划分DMS、EMS的功能区域？它们的功能有那些异同点？第四页图1.2 整个配电网从变电、配电到用户用电过程，均由DMS系统进行监控和管理；而包括发电厂在内的输电系统，则是在能量管理系统（EMS）的监视、控制与管理下运行。

EMS与DMS都是有明确对象的管理系统，但两者之间又是有联系的。

通常，DMS应执行EMS的宏观调控命令，并有必要向EMS系统传递必需的信息。

3 DAS与DMS是否指同一功能系统？DAS是指配电网自动化系统，是能够实时监视、协调和运行配电系统的部分元件和全部元件的一个完整的信息采集、传递与处理的集成自动化系统。

当今，我国将变电站自动化、馈电线自动化、需方用电管理及配电管理自动化的有机集成称为配电管理系统（DMS）；将第一和第二部分相关的自动化系统合称配电自动化（DA） DAS 与DMS两种关于配电网自动化的概念，实际是同一的。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实时监测电力负荷B. 实现电力负荷的自动调节C. 提高电力系统的可靠性和安全性D. 执行电力系统的远程控制答案：C2. 配电自动化系统中常用的通信方式是什么？A. 以太网通信B. 无线通信C. 蜂窝通信D. 光纤通信答案：A3. 配电自动化系统中常用的保护装置有哪些？A. 过电流保护装置B. 过压保护装置C. 欠压保护装置D. 短路保护装置答案：A、B、C、D4. 配电自动化系统中常用的监控装置有哪些？A. 温度监控装置B. 湿度监控装置C. 电压监控装置D. 电流监控装置答案：A、B、C、D5. 配电自动化系统中常用的控制装置有哪些？A. 开关控制装置B. 路由器控制装置C. PLC控制装置D. 伺服控制装置答案：A、C二、判断题1. 配电自动化系统可以实现对电力负荷的实时监测和自动调节。

答案：正确2. 配电自动化系统中的保护装置主要用于防止电力系统发生过电流、过压、欠压和短路等故障。

答案：正确3. 配电自动化系统中的监控装置主要用于监测电力系统的温度、湿度、电压和电流等参数。

答案：正确4. 配电自动化系统中的控制装置主要用于执行对电力系统的远程控制。

答案：正确5. 配电自动化系统中常用的通信方式包括以太网通信、无线通信、蜂窝通信和光纤通信。

答案：正确三、问答题1. 请简要介绍配电自动化系统的组成部份。

答：配电自动化系统主要由监控装置、控制装置、保护装置和通信装置组成。

监控装置用于监测电力系统的各种参数，如温度、湿度、电压和电流等；控制装置用于执行对电力系统的远程控制，如开关控制和PLC控制；保护装置用于防止电力系统发生过电流、过压、欠压和短路等故障；通信装置用于实现配电自动化系统与其他系统的数据交换和通信。

2. 配电自动化系统的主要功能是什么？答：配电自动化系统的主要功能包括实时监测电力负荷、实现电力负荷的自动调节、提高电力系统的可靠性和安全性，以及执行电力系统的远程控制。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是：A. 实时监测电力负荷B. 实现远程控制和自动化操作C. 改善电力系统的可靠性和安全性D. 所有选项都正确答案：D. 所有选项都正确2. 配电自动化系统中，以下哪种设备用于实时监测电力负荷？A. 电流互感器B. 电压互感器C. 电能表D. 电力负荷管理系统答案：A. 电流互感器3. 配电自动化系统中，以下哪种设备用于实现远程控制和自动化操作？A. 变压器B. 断路器C. 继电器D. 电力监控系统答案：C. 继电器4. 配电自动化系统的主要优点是：A. 提高电力系统的可靠性和安全性B. 减少人工操作和维护成本C. 提高电力负荷的监测和控制能力D. 所有选项都正确答案：D. 所有选项都正确5. 配电自动化系统中，以下哪种设备用于改善电力系统的可靠性和安全性？A. 电能表B. 断路器C. 变压器D. 电力负荷管理系统答案：B. 断路器二、填空题1. 配电自动化系统中，实时监测电力负荷的设备是__________。

答案：电流互感器2. 配电自动化系统中，实现远程控制和自动化操作的设备是__________。

答案：继电器3. 配电自动化系统的主要优点是提高电力系统的可靠性和安全性，减少人工操作和维护成本，以及提高电力负荷的监测和控制能力。

4. 配电自动化系统中，用于改善电力系统的可靠性和安全性的设备是__________。

答案：断路器三、简答题1. 请简要介绍配电自动化系统的主要功能和优点。

答：配电自动化系统的主要功能是实时监测电力负荷、实现远程控制和自动化操作，以及改善电力系统的可靠性和安全性。

通过实时监测电力负荷，系统可以及时获取电力负荷的信息，从而进行合理的负荷管理和调度。

通过远程控制和自动化操作，系统可以实现对电力设备的远程控制，减少人工操作的需求，提高操作的效率和准确性。

而改善电力系统的可靠性和安全性则是通过使用各种设备，如断路器等，来提高电力系统的稳定性和安全性，减少故障和事故的发生。

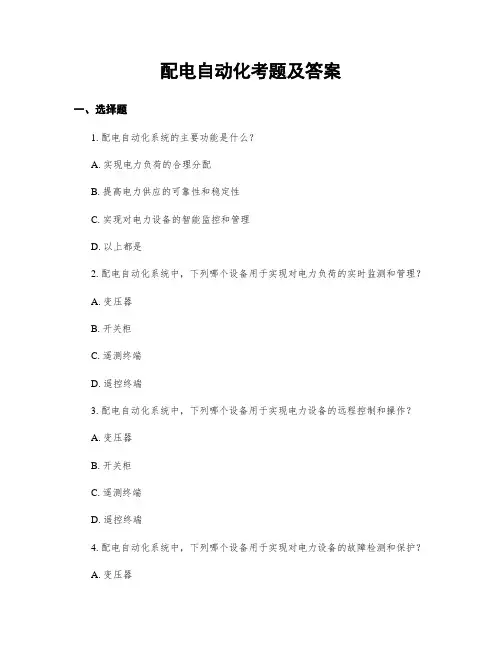

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实现电力负荷的合理分配B. 提高电力供应的可靠性和稳定性C. 实现对电力设备的智能监控和管理D. 以上都是2. 配电自动化系统中，下列哪个设备用于实现对电力负荷的实时监测和管理？A. 变压器B. 开关柜C. 遥测终端D. 遥控终端3. 配电自动化系统中，下列哪个设备用于实现电力设备的远程控制和操作？A. 变压器B. 开关柜C. 遥测终端D. 遥控终端4. 配电自动化系统中，下列哪个设备用于实现对电力设备的故障检测和保护？A. 变压器B. 开关柜C. 遥测终端D. 遥控终端5. 配电自动化系统中，下列哪个设备用于实现对电力设备的数据采集和传输？A. 变压器B. 开关柜C. 遥测终端D. 遥控终端二、判断题1. 配电自动化系统只能实现对电力负荷的监控和管理，无法进行远程控制和操作。

(错误)2. 配电自动化系统的主要目标是提高电力供应的可靠性和稳定性。

(正确)3. 配电自动化系统中的遥测终端主要用于实现对电力设备的远程控制和操作。

(错误)4. 配电自动化系统中的遥控终端主要用于实现对电力设备的故障检测和保护。

(错误)5. 配电自动化系统中的开关柜主要用于实现对电力设备的数据采集和传输。

(错误)三、简答题1. 请简要介绍配电自动化系统的基本组成部份及其功能。

配电自动化系统的基本组成部份包括变压器、开关柜、遥测终端和遥控终端。

其中，变压器用于实现电力的变压和分配；开关柜用于实现电力设备的控制和保护；遥测终端用于实现电力负荷的实时监测和管理；遥控终端用于实现电力设备的远程控制和操作。

系统的功能主要包括实现电力负荷的合理分配、提高电力供应的可靠性和稳定性，以及实现对电力设备的智能监控和管理。

2. 请简要描述配电自动化系统的工作原理。

配电自动化系统通过遥测终端实时监测电力负荷的情况，将数据传输到中央控制中心。

中央控制中心根据数据分析和处理，制定合理的电力分配方案，并通过遥控终端对电力设备进行远程控制和操作。

配电自动化考题及答案Title: Distribution Automation Exam Questions and AnswersIntroduction:Distribution automation is a crucial aspect of modern power systems, ensuring efficient and reliable distribution of electricity. In this article, we will explore some common exam questions related to distribution automation and provide detailed answers to help you better understand the topic.1. Overview of Distribution Automation1.1 What is distribution automation?Distribution automation refers to the use of advanced technologies and communication systems to monitor and control the distribution of electricity in real-time. It involves the integration of various devices and sensors to improve the efficiency and reliability of power distribution.1.2 What are the benefits of distribution automation?- Improved reliability: Distribution automation helps in quickly identifying and isolating faults, reducing outage durations.- Enhanced efficiency: Automation enables better load management and optimization of power flow, leading to reduced energy losses.- Remote monitoring and control: Operators can monitor and control the distribution system from a central location, improving response times to issues.1.3 What are the key components of distribution automation?- SCADA systems: Supervisory Control and Data Acquisition systems provide real-time monitoring and control of the distribution network.- Intelligent electronic devices: These devices, such as reclosers and switches, help in automated fault detection and isolation.- Communication networks: Reliable communication networks are essential for transmitting data between devices and control centers.2. Fault Detection and Isolation2.1 How does distribution automation help in fault detection?Distribution automation systems use sensors and intelligent devices to continuously monitor the distribution network for abnormalities such as voltage fluctuations or overloads. When a fault is detected, the system can quickly isolate the affected area to minimize the impact on other customers.2.2 What are the common techniques used for fault isolation?- Sectionalizing switches: These switches are installed at strategic points in the distribution network to isolate faulted sections and restore power to unaffected areas.- Reclosers: Reclosers automatically attempt to restore power after a temporary fault by re-closing the circuit breaker. If the fault persists, the recloser will isolate the faulted section.2.3 How can distribution automation improve fault response times?By automating fault detection and isolation processes, distribution automation systems can significantly reduce the time taken to identify and address faults. This results in improved reliability and reduced outage durations for customers.3. Load Management and Optimization3.1 How does distribution automation help in load management?Distribution automation systems can monitor the load on different feeders and adjust power flow to balance the load across the network. This helps in preventing overloads and voltage fluctuations, ensuring a stable supply of electricity to customers.3.2 What are the benefits of load optimization?- Reduced energy losses: By optimizing load distribution, distribution automation systems can minimize energy losses in the network.- Improved system efficiency: Load management helps in maintaining optimal operating conditions, leading to improved overall system efficiency.- Enhanced customer satisfaction: Stable power supply and reduced outages due to load management measures result in increased customer satisfaction.3.3 How can distribution automation support renewable energy integration?With the growing adoption of renewable energy sources such as solar and wind power, distribution automation plays a crucial role in managing the variability of these sources. By dynamically adjusting power flow and managing load, distribution automation systems can facilitate the integration of renewable energy into the grid.4. Cybersecurity in Distribution Automation4.1 Why is cybersecurity important in distribution automation?As distribution automation systems rely on interconnected devices and communication networks, they are vulnerable to cyber threats. Ensuring robust cybersecurity measures is essential to protect the integrity and reliability of the distribution network.4.2 What are the common cybersecurity challenges in distribution automation?- Unauthorized access: Hackers may attempt to gain unauthorized access to control systems and disrupt operations.- Data integrity: Ensuring the integrity of data transmitted between devices is crucial to prevent malicious tampering.- System vulnerabilities: Identifying and addressing vulnerabilities in software and hardware components is essential to prevent cyber attacks.4.3 How can distribution automation systems enhance cybersecurity?- Encryption: Implementing encryption protocols for communication networks can secure data transmission and prevent unauthorized access.- Access control: Restricting access to critical control systems and implementing multi-factor authentication can enhance cybersecurity.- Regular audits and updates: Conducting regular cybersecurity audits and updating software and firmware to address vulnerabilities are essential for maintaining a secure distribution automation system.5. Future Trends in Distribution Automation5.1 What are the emerging technologies in distribution automation?- Artificial intelligence: AI algorithms can analyze vast amounts of data to optimize power distribution and predict system failures.- Internet of Things (IoT): IoT devices can provide real-time data on equipment health and performance, enabling proactive maintenance and fault prevention.- Blockchain: Blockchain technology can enhance cybersecurity in distribution automation by ensuring secure and transparent data transactions.5.2 How will smart grids impact distribution automation?Smart grids integrate advanced communication and control technologies to enable bidirectional flow of electricity and real-time monitoring. This integration will further enhance the capabilities of distribution automation systems, leading to more efficient and resilient power distribution networks.5.3 What are the challenges in implementing advanced distribution automation technologies?- Cost implications: Deploying advanced technologies such as AI and IoT devices may require significant investments in infrastructure and training.- Interoperability: Ensuring seamless integration and communication between different automation devices and systems is crucial for the success of advanced distribution automation.- Regulatory frameworks: Adapting regulatory frameworks to accommodate new technologies and ensure cybersecurity standards is essential for the widespread adoption of advanced distribution automation solutions.Conclusion:Distribution automation plays a vital role in ensuring the efficient and reliable distribution of electricity. By understanding the key concepts and technologies in distribution automation, power system operators can enhance the performance and resilience of their distribution networks. Stay updated on emerging trends and technologies to leverage the full potential of distribution automation in the future.。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实时监测配电设备状态B. 控制配电设备操作C. 数据采集与分析D. 执行远程操作答案：A、B、C、D2. 配电自动化系统中常用的通信协议是什么？A. ModbusB. DNP3C. IEC 61850D. OPC答案：A、B、C、D3. 配电自动化系统中常用的保护设备是什么？A. 隔离开关B. 断路器C. 避雷器D. 漏电保护器答案：A、B、C、D4. 配电自动化系统中常用的监测设备是什么？A. 电能表B. 电压互感器C. 电流互感器D. 温度传感器答案：A、B、C、D5. 配电自动化系统中常用的控制设备是什么？A. PLCB. RTUC. HMID. SCADA答案：A、B、C、D二、填空题1. 配电自动化系统中常用的数据传输方式有________和________。

答案：有线传输、无线传输2. 配电自动化系统中常用的监测参数有________和________。

答案：电压、电流3. 配电自动化系统中常用的控制操作有________和________。

答案：开关操作、调节操作4. 配电自动化系统中常用的保护动作有________和________。

答案：过载保护、短路保护5. 配电自动化系统中常用的故障诊断方法有________和________。

答案：远程诊断、本地诊断三、问答题1. 请简要介绍配电自动化系统的工作原理。

答：配电自动化系统通过监测设备实时采集电力系统的参数数据，如电压、电流等，然后将数据传输至控制中心。

控制中心根据预设的逻辑规则和算法进行数据分析和处理，判断系统是否存在异常或故障，并根据需要发送控制命令到相应的设备，实现自动控制和保护。

2. 配电自动化系统的优势是什么？答：配电自动化系统具有以下优势：- 实时监测：能够实时监测电力系统的运行状态，及时发现问题并采取相应措施。

- 自动控制：能够根据预设的逻辑规则和算法自动执行控制操作，提高系统的运行效率和稳定性。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实时监测配电设备运行状态B. 实现配电设备的远程控制和管理C. 提高配电系统的可靠性和安全性D. 所有选项都正确答案：D. 所有选项都正确2. 配电自动化系统中，下列哪种设备主要用于实时监测电流、电压等参数？A. 变压器B. 断路器C. 遥测终端D. 电能质量分析仪答案：C. 遥测终端3. 配电自动化系统中，下列哪种设备主要用于远程控制配电设备的开关状态？A. 变压器B. 断路器C. 遥测终端D. 电能质量分析仪答案：B. 断路器4. 配电自动化系统中，下列哪种设备主要用于实现配电设备的保护功能？A. 变压器B. 断路器C. 遥测终端D. 电能质量分析仪答案：B. 断路器5. 配电自动化系统中，下列哪种设备主要用于实现配电设备的电能质量监测和分析？A. 变压器B. 断路器C. 遥测终端D. 电能质量分析仪答案：D. 电能质量分析仪二、填空题1. 配电自动化系统的关键技术是_____________。

答案：通信技术2. 配电自动化系统中，遥测终端主要用于实时监测配电设备的_____________。

答案：运行状态3. 配电自动化系统中，遥信终端主要用于接收和传输配电设备的_____________信息。

答案：开关状态4. 配电自动化系统中，遥控终端主要用于远程控制配电设备的_____________。

答案：开关状态5. 配电自动化系统中，遥调终端主要用于调节配电设备的_____________。

答案：运行参数三、简答题1. 请简要介绍配电自动化系统的组成和工作原理。

答：配电自动化系统由遥测、遥信、遥控和遥调四个部份组成。

遥测终端用于实时监测配电设备的运行状态，如电流、电压等参数；遥信终端用于接收和传输配电设备的开关状态信息；遥控终端用于远程控制配电设备的开关状态；遥调终端用于调节配电设备的运行参数。

这些终端通过通信技术与配电自动化系统的上级监控中心进行数据交互和控制指令传输，实现对配电设备的实时监测、远程控制和管理。

一、填空题（每空1分，共33分）1. ____________________________ 配电网按照电压等级分为：_____ 配电网，己电网， _________________________ 配电网。

2. 我国中压架空馈线的常见结构是____________ 、 ___________ 、。

3. 配电网的设计原则___________ 设计， _________ 行。

4. 架空馈线终端单元FTU安装在户外，能经受恶劣环境，因此设计时，需要考虑________ 、 _______ 、 _______ 等因素的影响，从而导致设备的制造难度加大，________和造价的矛盾非常突出。

5. 馈线自动化系统中，和配电变压器配合的二次设备为________ ，一般具有______ 、_________ 、 ________ 功能。

6. 智能测控装置（IED）交流采样通道中，多路开关的作用是 ____________ 采样保持器的作用是因A/D转换需要时间，将___________ 保持一段时间。

采样保持器工作时，每一次采样保持分为跟踪和保持两个阶段。

7. ______________________________________ 配电自动化系统在调度主站进行遥控操作时，操作和监护人员具备遥控权限后，才能进行遥控操作，遥控过程分为，发送______________________________________________ 和___________ 在没有发送动令之前可以发送遥控_________ 令。

8•常见的基带信号的编码波形有单极性 _________ 、单极性__________ 、双极性_________ 、双极性___________ 、差 _________ 等。

9. 反馈重传差错控制，收端收到信息后，收端收到信息后，进行____________ 、并将_______ •吉果反送到发方，发方收到收方______ 收的报文后，这一次信息发送结束，否则，重新发送报文，直到接收到收方___________ 的报文。

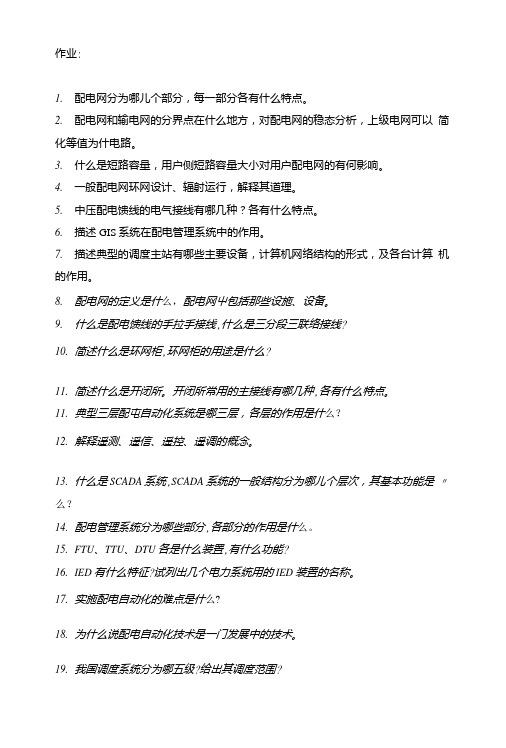

作业:1.配电网分为哪儿个部分，每一部分各有什么特点。

2.配电网和输电网的分界点在什么地方，对配电网的稳态分析，上级电网可以简化等值为什电路。

3.什么是短路容量，用户侧短路容量大小对用户配电网的有何影响。

4.一般配电网环网设计、辐射运行，解释其道理。

5.中压配电馈线的电气接线有哪几种？各有什么特点。

6.描述GIS系统在配电管理系统中的作用。

7.描述典型的调度主站有哪些主要设备，计算机网络结构的形式，及各台计算机的作用。

8.配电网的定义是什么，配电网屮包括那些设施、设备。

9.什么是配电馈线的手拉手接线,什么是三分段三联络接线?10.简述什么是环网柜,环网柜的用途是什么?11.简述什么是开闭所。

开闭所常用的主接线有哪几种,各有什么特点。

11.典型三层配屯自动化系统是哪三层，各层的作用是什么？12.解释遥测、遥信、遥控、遥调的概念。

13.什么是SCADA系统,SCADA系统的一般结构分为哪儿个层次，其基本功能是〃么？14.配电管理系统分为哪些部分,各部分的作用是什么。

15.FTU、TTU、DTU各是什么装置,有什么功能?16.IED有什么特征?试列出几个电力系统用的IED装置的名称。

17.实施配电自动化的难点是什么?18.为什么说配电自动化技术是一门发展中的技术。

19.我国调度系统分为哪五级?给出其调度范围?20.典型的调度主站采用什么网络形式,冇那些主要设备,用途是什么？21.调度主站软件由哪几部分构成?22.解释El 2M的由来。

第二章1.当前分布式调度主站分为哪两类，冇哪些设备，设备作用是什么？2.采样定理的内容是什么,设计IED装置时，如何确定装置的模拟量采样频率？3.写出电流和电压互感器的误差公式？电流互感器使用时，为了保证测量的准确度，对负荷有什么要求。

一个电流互感器，精度为10P10,含义是什么。

4.交流采样通道的硕件构成分为哪几个环节，各个环节的作用是什么？5.写出交流采样的平方根算法的公式？6.在交流量采样通道屮，如何保证多路交流量采样的同时性。

配电自动化考题及答案引言概述：配电自动化是现代电力系统中的重要组成部分，对于提高电力系统的可靠性和效率具有重要意义。

在配电自动化的学习和实践中，考试是一种常见的评估方式。

本文将介绍一些常见的配电自动化考题及其答案，帮助读者更好地理解和掌握配电自动化的知识。

一、配电自动化概述1.1 什么是配电自动化？配电自动化是指利用现代信息技术手段对配电系统进行监测、控制和管理的一种技术体系。

通过引入自动化设备和系统，实现对配电系统的远程监测、远程控制和远程管理，提高配电系统的可靠性、安全性和经济性。

1.2 配电自动化的主要功能有哪些？配电自动化的主要功能包括：- 远程监测：实时监测配电设备的运行状态、负荷情况和故障信息，及时发现和排除故障。

- 远程控制：通过远程操作设备，实现对配电系统的开关、调节和保护等功能。

- 远程管理：对配电系统进行数据采集、数据分析和报表生成，为运行管理提供决策支持。

- 自动化保护：通过自动化设备和系统，提高配电系统的安全性和可靠性，实现对设备和负荷的保护。

1.3 配电自动化的应用领域有哪些？配电自动化广泛应用于各个领域，包括工业、建筑、能源、交通等。

在工业领域，配电自动化可以实现对生产设备的远程监控和控制，提高生产效率和质量；在建筑领域，配电自动化可以实现对楼宇的能源管理和安全监控；在能源领域，配电自动化可以实现对电网的远程监测和调度，提高电网的运行效率和稳定性；在交通领域，配电自动化可以实现对交通信号灯和电动车充电桩的远程控制和管理。

二、配电自动化考题及答案2.1 配电自动化的主要设备有哪些？配电自动化的主要设备包括：- 变电站自动化设备：包括主变压器监测装置、断路器监测装置、遥控装置等。

- 配电柜自动化设备：包括开关柜监测装置、保护装置、自动化控制装置等。

- 电能质量监测设备：包括电能质量分析仪、电能质量监测装置等。

2.2 配电自动化中常用的通信协议有哪些？配电自动化中常用的通信协议包括：- Modbus协议：一种串行通信协议，广泛应用于工业自动化领域。

配电自动化考题及答案一、选择题1. 配电自动化系统的主要功能是什么？A. 实时监测和控制配电设备B. 提供电力负荷管理功能C. 改善电力系统的可靠性和安全性D. 所有选项都正确2. 配电自动化系统中，什么是SCADA系统？A. 电力负荷管理系统B. 远程监控和数据采集系统C. 配电设备的控制系统D. 所有选项都正确3. 配电自动化系统中，什么是DMS系统？A. 配电设备的控制系统B. 远程监控和数据采集系统C. 电力负荷管理系统D. 所有选项都正确4. 配电自动化系统中，什么是EMS系统？A. 电力负荷管理系统B. 配电设备的控制系统C. 远程监控和数据采集系统D. 所有选项都正确5. 配电自动化系统中，什么是IED设备？A. 配电设备的控制系统B. 远程监控和数据采集系统C. 电力负荷管理系统D. 智能电子设备二、填空题1. 配电自动化系统中，SCADA系统的英文全称是_________。

2. 配电自动化系统中，DMS系统的英文全称是_________。

3. 配电自动化系统中，EMS系统的英文全称是_________。

4. 配电自动化系统中，IED设备的英文全称是_________。

三、简答题1. 请简要描述配电自动化系统的工作原理。

配电自动化系统通过使用传感器和监测装置实时监测电力系统的状态和负荷情况。

然后，采集到的数据通过SCADA系统传输到控制中心，供运营人员进行监控和分析。

运营人员可以根据系统的实时状态和负荷需求，通过DMS系统对配电设备进行远程控制和调度。

EMS系统则负责电力负荷管理，根据实时数据和运营需求，优化电力系统的运行效率和可靠性。

2. 配电自动化系统的优势是什么？配电自动化系统的优势包括：- 实时监测和控制：能够实时监测电力系统的状态和负荷情况，并迅速做出相应的调整和控制。

- 提高可靠性和安全性：通过自动化控制和远程监控，减少人为操作错误和事故风险，提高电力系统的可靠性和安全性。

第 1 页 共 12 页班级学号 姓名 命题教师 教研室（系）主任审核(签字) …………………………………………装…………………………………订………………………………线……………………………………… 装订线以内不准作任何标记课程名称 配电网自动化技术 考试性质 考试 试卷类型 B 使用班级 电气1101~1104 考试方法 闭卷 人 数 116 题 号 一 二 三 四 五 六 七 八 九 十 总 成 绩 成 绩一、填空题（每空1分，共33分） 1. 中压配电网具有地域广、设备多、设备容量相对_______,在重要密集及重要场所大量采用_______供电等特点。

2. 我国高压配电网普通采用的电压等级为_________kV , 中压配电网电压等级______kV ，低压配电网电压等级为______kV 。

3. 为了提高配电可靠性，中压配电网普通采用___________不接地方式，当系统的容性电流大于《规程》要求时，采用中性点___________接地方式。

4. 中压馈线和分段开关配合的终端单元是_________，对分段开关操作时，需要电源，通过____________取得操作电源，为了保障中压路线停电时，能对开关进行操作，终端单元配有_________或者__________。

5. 馈线自动化系统中和电缆路线环网柜配合的二次设备名称为_________， 其具有_________、________、____________等功能。

6. 智能测控单元（IED ）交流采样通道中，滤波环节的主要作用是滤除信号_________成份，保证___________计算的精度。

7. 典型配电调度自动化主站系统的计算机网络普通采用_________结构，主要计算机设备为：________机、服务器、 站及Web 服务器等。

8. 在配电网自动化系统进行遥控过程中，现场终端单元接收到遥控预令后，按照遥控预令中的_______和_________, 操作相关的对象继电器和_______继电器，如果其能正确动作形成遥控返校报文，等待________。
