成套电气培训(新手必看) PPT

  • 格式：ppt
  • 大小：7.47 MB
  • 文档页数：41

下载文档原格式

  / 41

合集下载

成套电气设备精讲课件PPT44页

成套电气设备精讲课件PPT44页

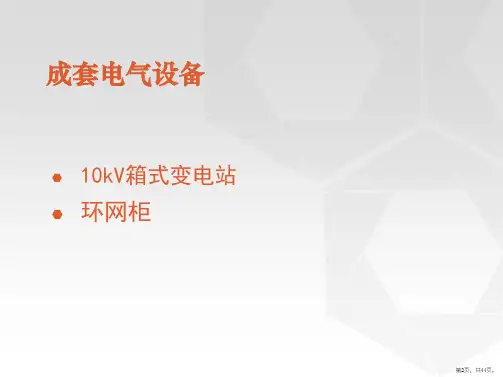

成套电气设备
10kV箱式变电站
环网柜
第2页，共44页。
箱式变电站
在城市电网建设中，要求高压直接进入市区，中
压深入负荷中心缩短低压供电半径，并且在城市主要
干道实现电缆化，要求所应用的电气设备应具备智能
化、小型化、防火等功能，并要求外形美观，而组合
式变电站和预装式变电站是最经济、方便、有效的设
备之一。因此，这种组合类产品在城市配电网和负荷
第25页，共44页。
计量室
计量室用于安装电能计量装置，计量室门安装观 察小门，观察小门内侧采用透明材料密封，以方便抄表和 检查计量装置。计量室门应设有加封装置。高压室、变压 器室、低压室均设有专用门和照明灯，各门均设有联锁装 置，以防止人员误入带电间隔。照明灯的控制开关与门联 动，在门打开时自动点亮。
第16页，共44页。
组合式箱式变电站结构
变压器器身与组合式箱式变电站箱体组成一个 整体，变压器散热面裸露于变电站箱体外，采用插拔式全 绝缘电缆头与电源连接。组合式箱式变电站箱体设有高压 和低压间隔。箱体正面为高、低压操作间隔，操作间隔内 设置高、低压端子、负荷开关操作手柄，无载调压开关、 插入式熔断器、压力释放阀，油温表、油位表等。高、低 压间隔门带有联锁装置，在低压间隔门未打开时，高压间 隔门不能开启。插入式熔断器（一级保护）与后备保护熔 断器串联，形成二级保护。
预装式箱式变电站一般由高压室、变压器室、低压室、 电能计量室组成，高压进线和低压出线一般采用电缆线路。 各功能间隔的排列方式有一字型和品字形等。
第21页，共44页。
预装式箱式变电站（俗称欧式箱变）
第22页，共44页。
高压室
高压室内一般采用负荷开关---熔断器组合作为控制和 保护电器，也可采用真空断路器作为高压控制电器，并设 有过电压保护装置。

电气知识培训ppt课件完整版

电气知识培训ppt课件完整版
电气知识培训ppt课件完整版
目录
• 电气基础知识 • 电力系统概述 • 电气设备与运行 • 电力电子技术 • 电力系统自动化与智能化 • 电气安全与防护
01
电气基础知识
电流、电压和电阻
03
电流
电压
电阻
电荷的定向移动形成电流，正电荷定向移 动的方向规定为电流方向。
电压是衡量单位电荷在静电场中由于电势 不同所产生的能量差的物理量。
灭火方法与注意事项
切断电源，使用干粉、二氧化碳或泡沫灭火器等不导电的灭火器材 进行灭火。
雷电与静电的防护
雷电的危害
雷电放电时产生极高的电压 和电流，可能导致人员伤亡 、设备损坏和火灾等。
防护措施
安装避雷针、避雷带或避雷 网等接闪器；将建筑物内的 金属物体与防雷装置连接； 采用防雷接地等措施。
静电的危害
THANKS
电磁感应与电磁场
电磁感应
电磁感应是指放在变化磁通量中的导体，会产生电动势。此 电动势称为感应电动势或感生电动势，若将此导体闭合成一 回路，则该电动势会驱使电子流动，形成感应电流。
电磁场
变化的电场和变化的磁场构成了一个不可分离的统一的场， 这就是电磁场。变化的电场和变化的磁场是相互联系的，它 们形成统一的电磁场。
对电力系统进行实时控制，包括PID 控制、模糊控制、神经网络控制等 。
计算机技术
进行数据处理和分析，包括数据采 集、存储、处理、显示等。
保护技术
对电力系统进行故障检测和隔离， 包括过流保护、差动保护、距离保 护等。
电力系统智能化的概念与发展
01 02
电力系统智能化的定义
在电力系统自动化的基础上，利用人工智能、大数据、云计算等先进技 术，实现电力系统的自适应、自学习、自优化等功能，进一步提高电力 系统的运行水平和效率。

最新成套电气高低压开关柜知识培训1全解ppt课件

最新成套电气高低压开关柜知识培训1全解ppt课件
JB/T 8754标准为推荐性而非强制性，因此开关柜命名不一 定完全遵循本标准。
产品： 按标准命名：KYN28A-12、XGN15-12、XGN87-12；
1.开关柜全型号组成（简化）
1.1.全型号组成的第1~3位按下表确定。（环网——H ）
1.2. 第4位为设计序号，按产品型号证书发放的先后顺序用阿拉 伯数字表示，由型号颁发单位统一编排。（西高所）
1.3.第5位为改进顺序号，按改进先后顺序用A、B、C……表示， 由型号颁发单位统一编排。
1.4.第6位为额定电压，用阿拉伯数字表示，单位千伏（kV）。 1.5.第7位为主开关类型，见下表
（S） —— 配少油断路器； （L） —— 配SF6断路器 （Z） —— 配真空断路器； （F） —— 配负荷开关 （F.R）—— 配负荷开关+熔断器组合； （J.R）—— 配接触器+熔断器组合；（F-C） （G） —— 配隔离开关；
定安装方式。特点：运行可靠，维修不方便。 b.移开式
断路器手车、PT手车、计量手车、隔离手车等均采用移 开安装方式。特点：检修方便，梅花触头容易发生故障。 3.按使用场所分 a. 户内
我们公司大部分产品都是户内产品 b. 户外
箱式变、GW-126户外交流高压隔离开关
二、开关柜型号命名
开关柜型号是根据由国家机械工业部发布的行业标准 《JB/T 8754 高压开关设备型号编制办法》来命名。
某些组成部件分别装在接地的、用金属隔板隔开的 隔室中的金属封闭开关设备。
b. 间隔式交流金属封闭开关设备 间隔式与铠装式一样，某些元件也分设在单独隔室
内，但具有一个或多个非金属隔板。 c. 箱式交流金属封闭开关设备 除铠装式、间隔式以外的金属封闭开关设备。

成套电气培训(新手必看)[可修改版ppt]

成套电气培训(新手必看)[可修改版ppt]
（等效于IEC439） 标 （2）JB/T9661-1999《低压抽出成套设备》 准 （3）JB/T5877-1991《低压固定成套设备》
高压开关柜的有关标准 化 （1） GB3906-1991《3～35KV交流金属封闭开关设备》
（等效于IEC298） （2）DL/T404-1997《户内交流高压开关柜订货技术条件》
概述： PZ30系列终端组合式配电箱（简称：配
电箱），配电箱采用钢塑结构的形式，箱体 基座采用钢结构并镀覆，端盖采用阻燃工程 塑料注塑制成且配有透明聚碳酸脂防护罩。 可以广泛应用于高层建筑、宾馆、住宅、车 站、港口 机场、医院、影剧院、大型商业 网点和工矿企业等。
成套电器 基本技术要求
成套电器外壳的基本作用是防护和支承。
1、要求具有足够的机械强度和刚度。
2、要求防护等级达到相应的标准。
外 壳
防护等级代号IP：
防 I： 防固体侵入
例如：IP40或IP4X
护 P：防水侵入
我公司的产品中，低压柜的防护等级一般为：IP30，KYN28中
置柜为：IP40，XGN2为：IP20
成套电气培训(新手 必看)
目录
成套电器的基础知识
成套电器产品介 绍
高低压开关柜的未来发展趋势
什 么 是 成套电器?
成套电器即成套开关设备，它是以开关设备为主体的成套配电装置， 即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、 测量、保护等装置组装在一起而构成的成套配电装置。
成套电器可分为：
成套电器 基本技术要求
根据电气设备的使用条件、周围环境和绝缘材料来确定电
气设备的电气间隙和爬电距离。
绝 绝缘配合的“三要素”是：使用条件、使用环境、绝缘材料的

电气成套知识讲座ppt课件

电气成套知识讲座ppt课件

使用条件： 周围空气温度不高于+40摄氏度，不低于-5摄氏度。24小时内平均温 度不得高于+35摄氏度。超过时，需要根据实际情况降容运行。 户内使用，适用地点的海拔高度不得超过2000m。 周围空气相对湿度在最高温度为+40摄氏度时不超过50%，在较低温 度时允许有较大的相对湿度，如+20摄氏度时为90%，应考虑到由于温度 的变化可能会偶尔产品凝露的影响。 该装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整 （符合GBJ232-82标准）。 该装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应 有腐蚀的场所。 用户有特点要求时，可以与制造厂协商解决。一 .几种常规开关柜横向比较
1、XL系列配电箱 概述 本产品采用了国际IEC标准和国家标准 设计的新型动力配电箱。适用于工矿企业、 商业、服务业以及民用建筑交流50Hz电压 600V以下的配电系统中作为动力或者照明 配电之用。 适用条件 1、环境温度：周围空气不超过+40°C，最 低不低于-10°C，并在24小时内的平均温度不 超过+35°C。 2、大气条件：相对湿度在最高温度+40°C 不超过50%，温度较低时允许有较高的湿度。 3、没有导电尘埃及可能腐蚀金属和破坏绝 缘气体场所。 4、没有剧烈振动和颠簸及垂直安装，要求 倾斜度不超过5度。 5、海拔高度不超过2000米。
功能单元: • • • 抽屉层高的模数为160mm。其中1/2单元、1单元、3/2单元、2单元、 3单元、五个尺寸系列。单元回路额定电流400A及以下。 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能 单元的抽屉具有良好的互换性。 每台柜最多能安装11个1单元抽屉或22个1/2单元的抽屉。其中一单 元以上抽屉才采用多功能后板。 抽屉进出线根据电流大小采用不同片数的同一规格式结构的插件。 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1型转接件. 抽屉单元设有机械联锁装置。

高低压成套电气设备知识培训PPT共63页

高低压成套电气设备知识培训PPT共63页
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基谢谢！来自高低压成套电气设备知识培训
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈

电气培训课件(精选)

电气培训课件(精选)
强调新能源和智能电网在可持续发展和环保 方面的重要性，以及需要解决的问题和挑战 。
D
谢谢聆听
个用户。
输配电原理
03
介绍电能传输的基本原理，如电压、电流、功率因数等概念，
以及输配电过程中的损耗与效率问题。
电力负荷计算与调度
1 2 3
电力负荷计算
介绍负荷曲线的概念，以及如何进行负荷预测和 计算，为电力系统的规划和运行提供依据。
电力调度
介绍电力系统的调度原则和方法，包括有功功率 和无功功率的平衡、频率和电压的调整等，以确 保电力系统的稳定运行。
触电急救措施
迅速切断电源
发现有人触电时，应立即切断电 源或用绝缘物体将触电者与带电
体分开。
心肺复苏
触电者脱离电源后，应立即进行心 肺复苏，包括胸外按压和人工呼吸 。
及时送医
在进行现场急救的同时，拨打120 急救电话，将触电者送往医院接受 进一步治疗。
03 电力系统与设备
电力系统概述
电力系统的定义与组成
智能电网应用案例
列举智能电网在电力系统中的实际应用案例，如智能电表、需求 响应等。
微电网技术及应用
微电网概念及特点
阐述微电网的定义和特点，如独立性、可调度性 等。
微电网关键技术
分析微电网中的关键技术，如分布式发电、储能 技术、能量管理等。
微电网应用案例
介绍微电网在不同场景下的应用案例，如偏远地 区供电、数据中心供电等。
所做的功。
电阻
电阻是描述导体导电性能的物理 量，用R表示。电阻由导体两端 的电压U与通过导体的电流I的比
值来定义，即R=U/I。
直流电路与交流电路
01
直流电路
直流电路是指电流方向和大小都不随时间变化的电路， 简称DC电路。

高压电气及成套配电装置幻灯教材(培训)

高压电气及成套配电装置幻灯教材(培训)

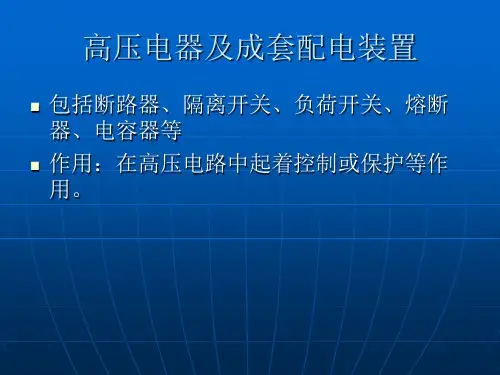

高压电器及成套配电装置
包括断路器、隔离开关、负荷开关、熔断 器、电容器等
作用：在高压电路中起着控制或保护等作 用。第一节 Fra bibliotek压电器相关知识
一、电力系统短路的基本概念 1、短路：电力系统中相与相之间或相对地之
间（中性点直接接地系统而言）通过金属 导体、电弧或较小阻抗连接而形成的非正 常状态。
高压电器及成套配电装置
2、短路的类型：三相短路、两相短路、两相 接地短路和单相短路。
短路电流的电动力效应和热效应
短路电流通过平行导体产生的电磁效应,当 两根平行导体中分别有电流对过时,导体间 将产生作用力。 同时短路电流在导体和电器中引起的热效应。
第一节 高压电器相关知识
3、短路电流的危害
1）短路电流通过电器设备时，将引起导体严重发热，造成 导体温度升高甚至溶化，并且回损坏绝缘。
第一节 高压电器相关知识
触头断开后，触头之间如果有电弧存在， 则电路实际上没有被断开，直到触头间电 弧熄灭后电路才真正断开。
第一节 高压电器相关知识
交流电弧的熄灭条件 交流电弧中电流每半个周期要经过一次零 值，这时电弧暂时自然熄灭，电流停止向 弧隙输入电能，弧隙介质因高温而产生的 热游离迅速减弱，此时，设法加强去游离 ，使弧隙介质的绝缘能力达到不会被弧隙 外施电压击穿的程度，则在下半周电弧就 不会重燃而最终熄灭。因此交流电弧的熄 灭条件就是电弧不发生重燃的条件。
弧
室
波纹管
外壳
真空灭弧室
特点：整个寿命期内真空有保证 ①瓷壳好，质地细腻，光滑无杂色，如 玉石与航空陶瓷共用，减少漏气的可能； ②真空电弧冶炼触头含气量特低，在触 头烧蚀时，释放出来的气体造成真空度 下降的影响大大降低。 开断原理先进，31.5kA以下采用杯状 横磁场，31.5kA以上采用纵磁场。触 头的平面较规则，电场分布极佳，所需 开距小，即可达到断口耐压的要求，开 断的截流质低

成套高低压电气装配培训.共25页PPT

成套高低压电气装配培训.共25页PPT
成套高低压电气装配培训.
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
பைடு நூலகம் 61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

PZ30配电箱
概述： PZ30系列终端组合式配电箱（简称：
成套电器 基本技术要求
根据电气设备的使用条件、周围环境和绝缘材料来确定电
气设备的电气间隙和爬电距离。
绝 绝缘配合的“三要素”是：使用条件、使用环境、绝缘材料的
缘 配
选用。
合 电气间隙：电器导电部件之间的最短空间距离。
爬电距离：电器中具有电位差的相邻两带电部件之间沿绝缘体
表面的最短距离。
目录
成套电器的基础知识 成套电器产品介绍 高低压开关柜的未来发展趋势
SF6封闭式组合电器、预装式变电站，点击打开
成套电器 种类和应用
成套电器的应用
成套电器广泛应用于发电厂、变电站、工矿 企业、高层建筑等各种用 电场所，作为接受和分配电能以及对电路进行控制、保护、监测之用。 几乎在各种电压等级的系统中都用到成套电器。 1、在低压配电系统中，变配电站低压配电装置采用低压柜，生产车间、
低压 成套开关设备
低压开关柜的型号： 我国新系列低压开关柜全型号由6位拼音字母或数字表示，其含义如下： □ □□ □－□－□
1234 5 6 第1位：分类代号，即产品名称，P－开启式低压开关柜，G－封闭式低压 开关柜； 第2位：型式特征，G－固定式，C－抽出式，H－固定和抽出式混合安装； 第3位：用途代号，L（或D）－动力用，K－控制用这一位也可以作为统
开关电器 的 作 用
开关电器的主要功能是接通和断开电路
保护
控制
隔离
接地
大家学习辛苦了，还是要坚持
继续保持安静
开关电器 性 能 参 数
额定电压 开关电器在规定的正常使 用和性能条件下，能够连 续 运行的最高电压。
额定电流 在规定的正常使用条件和 性能条件下，开关电器主回 路能够长期承载的电流有效 值，即开关电器允许长期通 过的最大工作电流。
成套电器 种类和应用
高压成套开关设备 按柜体结构可分为：结构分： 铠装式高压开关柜 如：KYN、KGN等 间隔式高压开关柜 如：JYN等 箱式高压开关柜 如：XGN等 按主要元件固定的特点分： 1）固定式（G） 2）移开式（Y） 如：KYN28-12
（等效于IEC439） 标 （2）JB/T9661-1999《低压抽出成套设备》 准 （3）JB/T5877-1991《低压固定成套设备》
高压开关柜的有关标准 化 （1） GB3906-1991《3～35KV交流金属封闭开关设备》
（等效于IEC298） （2）DL/T404-1997《户内交流高压开关柜订货技术条件》
额定短路开断电流 开关电器在规定的条件下 能保证正常开断的最大短路 电流。
额定绝缘水平 开关电器工作时能够承受 高于额定电压的各种过电压 作用，不会导致绝缘损坏。
成套电器 种类和应用
低压成套开关设备
按供电系统的要求和使用的场所分： 1、一级配电设备 动力配电中心（PC），俗称低压柜。 2、二级配电设备 动力配电柜和电动机控制中心（MCC）。 3、末级配电设备 照明箱和动力配电箱。 按结构特征和用途分类： 1、固定面板式开关柜 2、封闭式开关柜 如：GGD、GGR等 3、抽出式开关柜 如：GCK、MNS、GCS等 4、动力、照明配电控制箱
成套电器 基本技术要求
成套电器外壳的基本作用是防护和支承。
1、要求具有足够的机械强度和刚度。
2、要求防护等级达到相应的标准。
外 壳
防护等级代号IP：
防 I： 防固体侵入
例如：IP40或IP4X
护 P：防水侵入
我公司的产品中，低压柜的防护等级一般为：IP30，KYN28中
置柜为：IP40，XGN2为：IP20
1、低压成套开关设备 2、高压开关柜 3、SF6封闭式组合电器（GIS） 4、预装式变电站
电 路 的作用
电力系统 的 构 成
电力系统主要由五个部分组成：发电厂、输电线路、变电 所、配电系统及用户。
简单的说，发电厂所能发出的电能，经过输电线路送到变 电所降压后送到配电系统，再由配电系统把电能分配到各用户， 这样一个整体就成为电力系统。
电力系统 的 构 成
由于电厂和用电负荷的分散性，需要将电厂生产的电能经 升压变压器升压，再经不同电压等级的输电线送往各个负荷中 心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。各个发电 厂之间也需要这样的网络连接以提高供电的可靠性和经济性。 这样的网络就称为“电力网”。
1、防止带负荷分、合隔离开关。
开 2、防止误分、误合断路器、负荷开关和接触器。
关
柜 3、防止接地开关处在合闸位置时或带接地线关合断路器、
的
负荷开关等。
五 防
4、防止带电时挂接地线或合接地开关。
5、防止误入带电间隔。
成套电器 基本技术要求
低压成套开关设备的有关标准 （1） GB7251-1997《低压成套开关设备和控制设备》
一设计标志，如”S”表示森源电气系统； 第4位：设计序号； 第5位：主电路方案编号； 第6位：辅助电路方案编号。 例：GCK－□－□ 表示封闭、抽出式控制柜
GGD－□－□ 表示封闭、固定式动力柜
XL、JXF系列配电箱
概述： 产品采用了国际IEC标准和国家标准设计的新型动力配电
箱。适用于工矿企业、商业、服务业以及民用建筑交流50Hz电压 600V以下的配电系统中作为动力或者照明配电之用。
成套电气培训(新手必看)
目录
成套电器的基础知识
成套电器产品介绍
高低压开关柜的未来发展趋势
什 么 是 成套电器?
成套电器即成套开关设备，它是以开关设备为主体的成套配电装置， 即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、 测量、保护等装置组装在一起而构成的成套配电装置。
成套电器可分为：
建筑物等用电集中的场所采用动力配电柜、电动机控制中心（MCC） 和动力照明配电箱。 2、6~35KV变配电站中采用高压开关柜。 3、110 ~500KV系统中越来越多地采用GIS。 4、城网以及高层建筑越来越多采用预装式变电站。
成套电器 基本技术要求
成套电器应具有良好的电气性能、绝缘性能和机械性能，并且动作 灵敏，工作可靠性高，能满足动稳定和热稳定的要求。此外，应能保证 设备操作、维护和检修的方便，以及保证操作人员的人身安全。
