石油管材常见缺陷术语

石油石化工艺管道常见焊接质量缺陷控制【摘要】石油石化工艺管道的焊接质量缺陷控制是保障工程安全和可靠性的重要环节。

本文从焊接质量缺陷的危害、根本原因分析、预防控制措施、焊接质量检测方法以及常见质量缺陷案例分析等角度探讨了该问题的解决方案。

研究表明，焊接质量缺陷可能导致管道泄漏、断裂等严重后果，因此必须采取有效措施进行预防。

结论部分提到了石油石化工艺管道焊接质量缺陷控制的重要性和持续改进的必要性，并指出了未来发展方向。

通过本研究，可以为相关行业提供指导和借鉴，促进工程质量的提升和安全生产的保障。

【关键词】关键词：石油石化、工艺管道、焊接、质量缺陷、控制、危害、原因分析、预防措施、检测方法、案例分析、重要性、改进、发展方向。

1. 引言1.1 石油石化工艺管道常见焊接质量缺陷控制石油石化工艺管道是石油石化行业的重要组成部分，其安全运行直接关系到生产和人员的安全。

而焊接作为连接管道的重要工艺，在管道工程中扮演着不可替代的角色。

由于焊接过程中存在诸多复杂因素，导致焊接质量缺陷时有发生。

石油石化工艺管道常见焊接质量缺陷控制，是保障管道安全运行和延长使用寿命的关键。

焊接质量缺陷的危害不容忽视，如焊缝气孔、裂纹等缺陷一旦发生，会导致管道强度下降，甚至引发泄漏事故，造成不可估量的经济损失和环境污染。

根本原因分析是有效控制焊接质量缺陷的基础，只有深入分析并找出问题产生的根源，才能有针对性地采取措施进行预防。

预防控制措施包括严格执行焊接工艺规程、提高操作工人的技能水平、严格控制焊接工艺参数等。

在焊接质量检测方面，应采用多种检测方法，如X射线探伤、超声波检测等，确保焊接质量符合要求。

通过对常见质量缺陷案例进行分析，总结经验教训，不断提高工作质量和水平。

石油石化工艺管道焊接质量缺陷控制的重要性不言而喻，只有加强质量管理，持续改进工艺技术，才能确保管道工程的安全可靠运行。

未来的发展方向是更加智能化、自动化的焊接技术，以提高管道工程的安全性和效率。

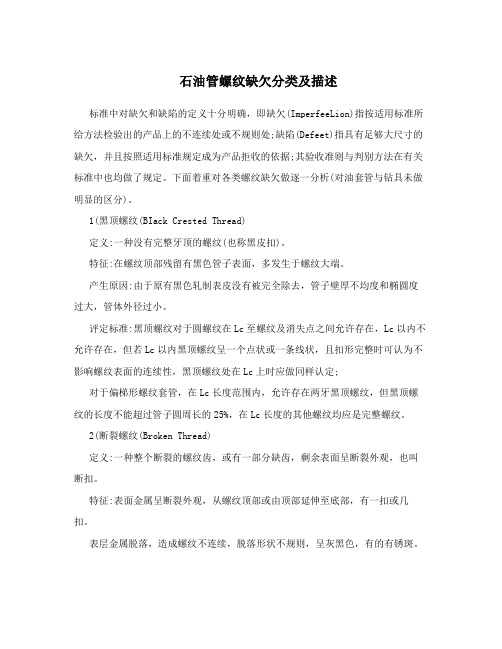

石油管螺纹缺欠分类及描述标准中对缺欠和缺陷的定义十分明确，即缺欠(ImperfeeLion)指按适用标准所给方法检验出的产品上的不连续处或不规则处;缺陷(Defeet)指具有足够大尺寸的缺欠，并且按照适用标准规定成为产品拒收的依据;其验收准则与判别方法在有关标准中也均做了规定。

下面着重对各类螺纹缺欠做逐一分析(对油套管与钻具未做明显的区分)。

1(黑顶螺纹(BIack Crested Thread)定义:一种没有完整牙顶的螺纹(也称黑皮扣)。

特征:在螺纹顶部残留有黑色管子表面，多发生于螺纹大端。

产生原因:由于原有黑色轧制表皮没有被完全除去，管子壁厚不均度和椭圆度过大，管体外径过小。

评定标准:黑顶螺纹对于圆螺纹在Lc至螺纹及消失点之间允许存在，Lc以内不允许存在，但若Lc以内黑顶螺纹呈一个点状或一条线状，且扣形完整时可认为不影响螺纹表面的连续性，黑顶螺纹处在Lc上时应做同样认定;对于偏梯形螺纹套管，在Lc长度范围内，允许存在两牙黑顶螺纹，但黑顶螺纹的长度不能超过管子圆周长的25%，在Lc长度的其他螺纹均应是完整螺纹。

2(断裂螺纹(Broken Thread)定义:一种整个断裂的螺纹齿，或有一部分缺齿，剩余表面呈断裂外观，也叫断扣。

特征:表面金属呈断裂外观，从螺纹顶部或由顶部延伸至底部，有一扣或几扣。

表层金属脱落，造成螺纹不连续，脱落形状不规则，呈灰黑色，有的有锈斑。

产生原因:由于管材轧制过程中有离层，外折或内折裂缝，车削时螺纹处于这些缺陷时可能有某一部位脱落，造成断裂呈灰色或灰黑色，多数属于管材质量问题，与螺纹加工无关。

评定标准:圆螺纹不允许出现断扣。

偏梯形Lc内不允许，在Lc至螺纹消失点之是指其缺陷深度不超过螺纹底锥或不超过规定壁厚的12.5%时是允许的。

但应注意若缺欠产生于管体表面缺欠可认为合格，若由管体内部裂纹或折叠延伸至表面产生则不合格。

3(毛刺(Burr)定义:螺纹起始扣及齿顶处有锯齿状毛边和飞刺(一种局部出现的粗糙顶夹，或一种很薄的背顶或突头)。

石油石化工艺管道常见焊接质量缺陷控制摘要：石油石化工艺管道焊接质量及焊接工艺均属于管道焊接的关键内容，焊接缺陷主要包括焊接裂缝、未填满、烧穿、咬边、未熔合、气孔、夹渣及未焊透、不致密、不连续等。

由于焊接缺陷的存在，极大程度对管道应用的安全性产生不利影响，为更好的满足焊接需求，必须合理进行焊接缺陷的把控，以促进焊接质量的提升。

关键词：石油石化工艺管道；焊接缺陷；原因；防范措施引言当前，科学技术迅猛发展，石油石化工艺管道工程建设复杂程度较高，必须强化焊接质量，以促进焊接效率的增长，需要做好焊接前的准备工作，分析焊接中控制的要点，寻找焊接缺陷的发生原因，并制定针对性的防范措施进行解决。

1.石油石化工艺管道焊接缺陷原因1.1焊接设备质量为保障石油石化工艺管道焊接质量的合理性，促进施工效果的提升，必须保障焊接设备质量的合理性，所以这就需要合理进行焊接设备的选择，为降低焊接过程中质量缺陷的发生率，在开展焊接施工过程中，必须对焊接设备电流及电压的显示数值与实际焊接过程中的应用数值不一样的情况进行改善，但是由于操作人员缺少对焊接设备的检查工作，不能在应用设备前对相关零部件的质量进行检查，导致焊接参数异常情况时有发生，严重影响焊接质量。

1.2焊接人员因素当前，我国管道焊接工程开展过程中，焊接形式大都以劳务分包和专业分包两种形式组成，大部分焊接人员均为临时招聘人员，焊接人员技术素养异常，施工企业在开展焊接招聘工作过程中，需要开展相关考试，但是由于考试条件受限，无法有效对焊接人员的焊接能力进行全面的考核。

石油石化工艺管道施工过程中，施工形式大都以以包代管方式为主，缺少全面化的焊接监督管理和焊接审查，导致超资质焊接问题时有发生。

且部分施工企业缺少焊工招聘条件的明确化规定，焊工数量严重不足，无法与石油石化工艺焊接实际工作相匹配，对施工质量产生严重不良影响，且焊工无证上岗情况时有发生，对石油石化工艺管道焊接产生负面影响，导致安全隐患事件频发。

石油石化工艺管道常见焊接质量缺陷控制石油石化工艺管道常见焊接质量缺陷主要包括焊缝开裂、焊接变形、焊渣夹杂、气孔和夹渣等。

为了控制焊接质量缺陷，以下是一些常用的措施。

1. 技术前期准备：在焊接前，应充分清理管道及母材表面的杂质和油污，保证焊接接头的质量。

还要对母材进行检验，确保无缺陷。

2. 选择合适的焊接材料和焊接参数：根据不同的工艺要求和材料的性质，选择合适的焊接材料和焊接参数，使焊接接头的强度和耐腐蚀性满足要求，并确保焊接接头的稳定性和可靠性。

3. 控制焊接热输入：焊接热输入过大或过小都会影响焊接质量。

过大的热输入会导致焊接变形和焊缝裂纹，过小则会影响焊接接头的力学性能。

根据焊接材料的厚度、母材的材料和焊接工艺要求等因素，合理控制焊接热输入。

4. 采用适当的焊接方式和焊接工艺：根据工程需求和焊接材料的特点，选择适当的焊接方式和焊接工艺。

对于较高要求的管道焊接，常采用手动电弧焊、气体保护焊等高效率、高质量的焊接方法。

5. 严格执行焊接工艺规程：根据工程需求和焊接材料的特点，制定严格的焊接工艺规程，并确保焊接工艺规程的执行。

焊接过程要做到焊工熟练掌握焊接技术，严格按照规程进行操作。

6. 严格质量检验：对焊接前、焊接中和焊接后的质量进行严格检验。

包括对焊接材料、焊接接头和焊接过程进行无损检测，以及对焊缝进行目视检查和机械性能测试。

7. 缺陷修复和返修：对于发现的焊接质量缺陷，要及时进行修复和返修，确保焊接接头的质量。

在实际操作中，通过以上控制措施可以有效降低焊接质量缺陷的发生率，提高管道焊接质量。

还应提高焊工的技能水平，加强培训和考核，提高焊接操作的准确性和稳定性，从而保证焊接质量的稳定性和可靠性。

石油石化工艺管道常见焊接质量缺陷控制
石油石化工艺管道在生产过程中需要进行焊接，而焊接质量缺陷可能会对管道的安全
性和使用寿命产生重大影响。

控制焊接质量缺陷是十分重要的。

下面将介绍石油石化工艺
管道常见的焊接质量缺陷及其控制方法。

1.焊缝气孔：焊缝中的气孔是一种常见的焊接缺陷。

气孔可能导致焊缝处容易产生腐蚀、开裂和漏气等问题。

控制气孔的方法包括：严格监测气体含量、控制焊接电流与电压、调整焊接速度和焊接角度等。

2.焊缝夹渣：焊接时，如果未能将熔渣去除干净，就会出现焊缝夹渣的问题。

焊缝夹
渣会导致焊缝强度降低和腐蚀等问题。

控制焊缝夹渣的方法包括：做好预焊熔渣清理工作、控制焊接电流和电压、选择合适的焊接速度等。

3.焊接裂纹：焊接裂纹可能是焊接缺陷中最严重的一种。

焊接裂纹不仅会导致管道的
泄漏，还可能引发事故。

控制焊接裂纹的方法包括：选用控制合金元素的焊丝、控制焊接
线能量密度、进行适当的预热和后热处理等。

5.焊接不良形状：焊接缺陷还包括焊接不良形状，如焊缝错位、焊缝过厚或过薄等问题。

这些问题可能导致焊缝强度不够或者无法满足设计要求。

控制焊接不良形状的方法包括：控制焊接速度和焊接电流、采用合适的焊接参数、进行合理的焊接顺序等。

石油石化工艺管道焊接质量缺陷的控制是非常重要的，关系到管道的安全性和使用寿命。

通过选择合适的焊接工艺和参数，以及进行适当的预热和后热处理，可以有效地控制
焊接质量缺陷，确保管道的安全运行。

还应加强对焊接过程的监测和质量控制，提高焊工
的技术水平，从而降低焊接缺陷的概率。

油田管道焊接常见外观缺陷及防治【摘要】在油田地面建设项目中，涉及到联合站、转油站、计量站等站库工艺管道安装，站间及井口连接管线的施工，这些钢制管道如同人体的血管，担负着整个油田油品的集输任务；因此管道的焊接质量是关系到油田安全生产的关键所在，本文主要从管道焊接的外部缺陷加以论述。

【关键词】油田；焊接；缺陷；防治管道焊接接头处的外观缺陷通常是在不借助仪器设备的情况下，用肉眼观察就可以发现的缺陷。

一般指焊接接头处产生的金属不致密、不连续或者连接较差等现象，一般是由于操作技术不佳而引起。

外观缺陷主要包括：外观成型差、咬边、焊瘤、凹坑、未焊满等。

一、焊缝成型差1、现象及成因焊缝成型差主要是指焊缝的外观几何尺寸不均匀，比如：焊缝高低错落，表面波纹不光滑，焊缝宽窄不一，焊缝与母材间过渡不圆滑等。

焊缝成型差主要是因为：（1）组对间隙过大或过小。

（2）焊件坡口角度大小不一。

（3）焊口未清理干净。

（4）焊接电流选择不当。

（5）焊工操作不当等。

2、防治措施⑴按设计图纸或相关焊接标准，选择或加工合适坡口角度，确定合理焊口间隙。

⑵焊前清理坡口，用钢丝刷或砂轮打磨焊口，达到无垢、无锈、无油脂并露出金属光泽。

⑶加强焊工培训，提高操作水平，保障良好焊接作业环境。

⑷编制焊接工艺评定，焊接工艺卡，根据其规定的焊接工艺参数施焊。

二、咬边1、现象与成因（1）咬边是由于焊缝母材与焊材未完全熔合好，产生深度0.5㎜以上的沟槽，且咬边部位长度占焊缝总长度的10％以上或不低于相关验收标准所限制的长度。

出现咬边象的主要原因是电弧热量过高，运条速度较慢造成的。

焊条与焊件角度达不到焊接工艺要求，摆动幅度不均匀以及电弧过长、焊接次序错误等都会导致咬边现象。

采用直流焊机焊接时，电弧磁偏吹也可造成咬边。

焊接位置(立、横、仰)复杂，会加剧咬边缺陷产生。

咬边缺陷可造成母材有效截面积减小，焊口承载力降低，造成焊口应力集中，发展为裂纹源。

2、防治措施⑴根据焊接项目、位置，焊接规范的要求，选择合适的电流参数；⑵焊接过程中严格控制电弧的长度，尽量使用短弧焊接；⑶要求焊工熟练掌握焊接设备的使用；⑷焊接过程中，运条（丝）速度与焊接工艺评定所选择的焊接电流匹配；⑸焊接过程中，在焊缝边缘与母材熔化结合处运条时选择合理的焊枪（条）角度。

石油石化工艺管道常见焊接质量缺陷控制【摘要】石油石化行业作为重要的能源领域，对于管道焊接质量的控制至关重要。

本文旨在探讨石油石化工艺管道常见焊接质量缺陷控制的相关问题。

首先介绍了焊缝质量要求，包括焊缝的强度、密封性和外观等方面。

其次讨论了焊接工艺控制、焊接材料控制、焊接操作控制和焊接焊材控制的重要性。

接着强调了石油石化工艺管道焊接质量缺陷控制的重要性，并提出了提高焊接质量的建议，如加强培训和引入先进技术。

最后展望了未来的发展方向，呼吁行业各方共同努力，持续改进和完善焊接质量控制体系，保障石油石化工艺管道的安全和可靠运行。

通过本文的研究和讨论，可以为石油石化行业的焊接工艺提供有益的参考和指导。

【关键词】石油石化工艺管道，焊接质量缺陷，焊缝质量要求，焊接工艺控制，焊接材料控制，焊接操作控制，焊接焊材控制，重要性，提高焊接质量，发展方向1. 引言1.1 石油石化工艺管道常见焊接质量缺陷控制石油石化工艺管道是能源行业中至关重要的一环，其安全运行直接关系到国家经济发展和国民生活水平。

在石油石化工艺管道的建设和维护过程中，焊接是不可或缺的工艺步骤。

焊接质量的好坏直接影响着管道的安全运行和使用寿命。

控制焊接质量缺陷是石油石化工艺管道建设和维护中必不可少的一项工作。

石油石化工艺管道常见的焊接质量缺陷包括焊缝气孔、焊缝裂纹、焊接变形等。

这些缺陷可能导致管道在运行中出现泄漏、断裂等安全事故，严重危害人员生命和财产安全。

对焊接质量缺陷的控制显得尤为重要。

本文将围绕焊缝质量要求、焊接工艺控制、焊接材料控制、焊接操作控制、焊接焊材控制等方面展开讨论，旨在探讨石油石化工艺管道焊接质量缺陷控制的重要性，提出提高焊接质量的建议，并展望未来的发展方向。

希望通过本文的研究，能够为石油石化工艺管道焊接质量的提升提供一些有益的参考和启示。

2. 正文2.1 焊缝质量要求焊缝质量是影响整个焊接质量的关键因素之一。

在石油石化工艺管道的焊接过程中，焊缝质量的要求非常严格，必须符合相关的标准和规范，确保焊接质量满足工程要求。

石油管螺纹缺欠分类及描述标准中对缺欠和缺陷的定义十分明确，即缺欠（ImperfeeLion）指按适用标准所给方法检验出的产品上的不连续处或不规则处；缺陷（Defeet）指具有足够大尺寸的缺欠，并且按照适用标准规定成为产品拒收的依据；其验收准则与判别方法在有关标准中也均做了规定。

下面着重对各类螺纹缺欠做逐一分析（对油套管与钻具未做明显的区分）。

1．黑顶螺纹（BIack Crested Thread）定义：一种没有完整牙顶的螺纹（也称黑皮扣）。

特征：在螺纹顶部残留有黑色管子表面，多发生于螺纹大端。

产生原因：由于原有黑色轧制表皮没有被完全除去，管子壁厚不均度和椭圆度过大，管体外径过小。

评定标准：黑顶螺纹对于圆螺纹在Lc至螺纹及消失点之间允许存在，Lc以内不允许存在，但若Lc以内黑顶螺纹呈一个点状或一条线状，且扣形完整时可认为不影响螺纹表面的连续性，黑顶螺纹处在Lc上时应做同样认定；对于偏梯形螺纹套管，在Lc长度范围内，允许存在两牙黑顶螺纹，但黑顶螺纹的长度不能超过管子圆周长的25%，在Lc长度的其他螺纹均应是完整螺纹。

2．断裂螺纹（Broken Thread）定义：一种整个断裂的螺纹齿，或有一部分缺齿，剩余表面呈断裂外观，也叫断扣。

特征：表面金属呈断裂外观，从螺纹顶部或由顶部延伸至底部，有一扣或几扣。

表层金属脱落，造成螺纹不连续，脱落形状不规则，呈灰黑色，有的有锈斑。

产生原因：由于管材轧制过程中有离层，外折或内折裂缝，车削时螺纹处于这些缺陷时可能有某一部位脱落，造成断裂呈灰色或灰黑色，多数属于管材质量问题，与螺纹加工无关。

评定标准：圆螺纹不允许出现断扣。

偏梯形Lc内不允许，在Lc至螺纹消失点之是指其缺陷深度不超过螺纹底锥或不超过规定壁厚的12.5%时是允许的。

但应注意若缺欠产生于管体表面缺欠可认为合格，若由管体内部裂纹或折叠延伸至表面产生则不合格。

3．毛刺（Burr）定义：螺纹起始扣及齿顶处有锯齿状毛边和飞刺(一种局部出现的粗糙顶夹，或一种很薄的背顶或突头)。
