VOLAB实验室设计篇之DNA检验鉴定中心实验室设计

dna实验室设计方案DNA实验室设计方案：一、实验室布局设计1. 实验室总体布局实验室采用开放式布局，将实验室分为不同功能区域，包括样品处理区、DNA提取区、PCR反应区、实时荧光定量PCR区以及分析和数据处理区。

每个区域设有清晰的标示，确保实验人员能够快速找到所需设备和试剂。

2. 样品处理区样品处理区设有反应台、洗涤区和储存区。

反应台放置试管架和滚珠混合器，用于混合和反应试剂和样品。

洗涤区设有洗涤器和酶消毒器，用于清洗和消毒实验用具和试剂瓶。

储存区有储物柜和冰箱，用于存放试剂和样品。

3. DNA提取区DNA提取区设有生物安全柜，用于处理样品以防止交叉污染。

区域内设有离心机和高速振荡器，用于分离和提取DNA。

同时设有杂质回收仪和纯化仪，用于去除杂质和纯化DNA。

4. PCR反应区PCR反应区设有PCR仪和相应试剂，在此区域进行DNA的扩增和PCR反应。

区域内配备PCR试剂架和PCR槽架，方便实验人员拿取试剂和试管。

5. 实时荧光定量PCR区实时荧光定量PCR区设有实时荧光定量PCR仪和荧光实时定量PCR试剂。

区域内配备荧光试剂架和PCR槽架，方便实验人员操作。

6. 分析和数据处理区分析和数据处理区配备有计算机，用于分析实验结果和处理数据。

同时有打印机和扫描仪，方便实验人员记录结果和保存数据。

区域内设有文具和资料柜，方便存放和查找相关文献和实验资料。

二、实验室设备选型1. 反应台：选择防酸碱、耐腐蚀性较好的材质制作，表面平整，易清洁，能够承受常见实验室试剂和样品的反应。

2. 温度控制设备：选择高精度、稳定性好的温度控制设备，用于PCR反应和实时荧光定量PCR反应时的温度控制。

3. 离心机：选择高转速、超静音离心机，可用于样品分离和DNA提取中的离心步骤。

4. 实时荧光定量PCR仪：选择具有高灵敏度、高准确度、高重复性等特点的实时荧光定量PCR仪，用于DNA的定量和扩增。

5. 生物安全柜：选择符合实验室的生物安全级别，能够提供良好的操作环境和防护措施，保障实验人员的安全。

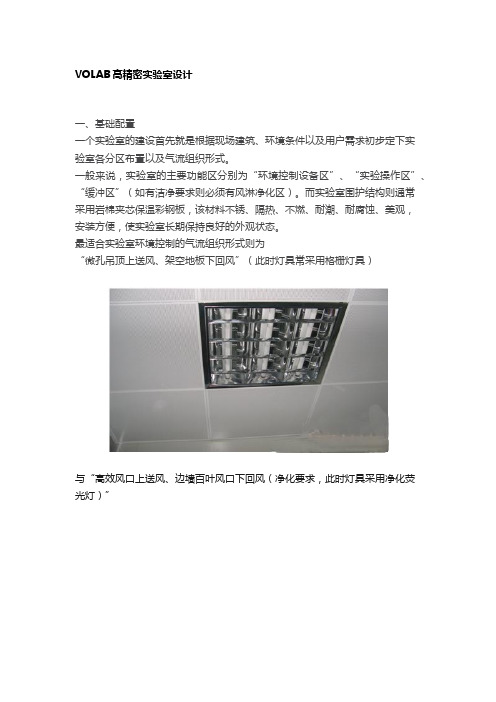

VOLAB高精密实验室设计一、基础配置一个实验室的建设首先就是根据现场建筑、环境条件以及用户需求初步定下实验室各分区布置以及气流组织形式。

一般来说，实验室的主要功能区分别为“环境控制设备区”、“实验操作区”、“缓冲区”（如有洁净要求则必须有风淋净化区）。

而实验室围护结构则通常采用岩棉夹芯保温彩钢板，该材料不锈、隔热、不燃、耐潮、耐腐蚀、美观，安装方便，使实验室长期保持良好的外观状态。

最适合实验室环境控制的气流组织形式则为“微孔吊顶上送风、架空地板下回风”（此时灯具常采用格栅灯具）与“高效风口上送风、边墙百叶风口下回风（净化要求，此时灯具采用净化荧光灯）”需要气流组织能保证使整个环境拥有更好的均匀度。

此外，部分实验室需要实验室家具的配置。

同样也是按用户的使用需求设计，在此不多赘述。

二、设备选型在建筑基础确定之后，需要进行所需设备的选型及配置。

实验室有专用的环境控制机组，一般根据实验室规模及环境条件来选择适用的设备。

主要分为水冷和风冷机组，吊顶式和柜式机组。

此外根据特殊条件可能需要除湿设备、风机、辅助水泵等。

三、细节处理实验室基础及设备落实好后，剩下的就是细节部分的处理，这也是影响实验室最后建成质量好坏的关键因素。

其中包括各项安装的规范性（吊顶安装、风管安装、设备管路连接、电路布置连接等）、防水防结露处理、设备震动处理、消声降噪处理、围护结构密封效果处理、冷冻水管或冷媒管保温处理、分隔墙加固等。

最终做到实验室外形美观整洁大方、结构牢固可靠、系统稳定安全。

四、其他如有需求，可以另外配置远程监控系统五、三维演示图室内型实验室模块化实验室通过70%的工厂标准化、预制化，实现实验室产品在项目现场的模块化组装，形如集装箱，能高效利用有限空间。

DNA检测实验室建设设计方案DNA检测室是一种特殊实验室，它不仅采用了获得诺贝尔奖的实时荧光定量PCR技术，尤其是对设计建造过程中的室内空气污染控制和操作流程过程中的交叉污染控制有着及其特殊和非常严格的要求；本设计专为刑侦技术DNA检测实验区室内空气污染控制环境建设提出了整体解决方案。

此方案在为华北、东北、西北地区十余个地市级公安局设计中多次得到公安部二所数名领导、专家的支持和指导，并在与各局刑侦技术主管领导、法医和我公司专业技术人员等三方共同研究讨论过程中不断达到理念清晰、布局合理、设计规范、设置完善，即符合实际使用需求，又符合公安部系统刑侦技术DNA检测实验室验收及国家实验室认可、卫生部临床检验中心验收的硬件标准；由于各地客观条件有所不同，须在此整体解决方案的基本框架和原则内因地制宜。

壹依据标准《法庭科学DNA实验室检验规范》公安部GA/T 383-2002《法庭科学DNA实验室规范》公安部GA/T 382-2002《临床基因扩增检验实验室工作规范》卫医发[2002]8号文《临床基因扩增检验实验室管理暂行办法》卫医发[2002]10号文《临床基因扩增检验实验室设置标准》卫医发[2002]10号文附件《基因检验实验室技术要求》国家质监检验总局SN/T 1193-2003《洁净室及相关受控环境- 生物污染控制》国际标准ISO 14698《洁净厂房设计规范》国家标准GB 50073-2001《洁净室施工及验收规范》建设部JGJ 71-90《室内空气质量标准》国家标准GB/T 1883-2002《实验室生物安全通用要求》国家标准GB 19489-2004《生物安全实验室建筑技术规范》国家标准GB 50346-2004《病原微生物实验室生物安全管理条例》卫生部（2004-11-12）《低压电气施工及检收规范》国家标准GB 50254-96《通风与空调工程施工质量验收规范》国家标准GB50043-2002贰设计参数洁净度：CLASS7（主实验室）CLASS8.3（辅助间）换气次数：15h-1～25h-1（7级）8h-1～10h-1（8.3级）温度：20℃～22℃（冬季）24℃～26℃（夏季）湿度：30%～50%RH（冬季）50%～70%RH（夏季）照度：≥250Lux（操作区）≥150Lux（辅助区）噪音：≤60dB（A）压差：≤-5 Pa（负压间）≥+5 Pa（正压间）叁格局规划实验室高度为2.6-3米，各功能间将根据其不可逆工艺流程、实际用途、设备摆放及人性化等因素通盘布局划分。

临检实验室建设标准与要求一、高通量测序（NGS）实验室简介1.1NGS实验室又叫高通量测序检测实验室。

NGS是下一代测序技术(N EXTG ENERATION S EQUENCING)即高通量测序技术的简称。

高通量测序技术是对传统S ANGER测序（称为一代测序技术）革命性的改变,可同时对几十万到几百万条核酸分子进行序列测定，同时高通量测序使得对一个物种的转录组和基因组进行细致全貌的分析成为可能,也称为深度测序(D EEP SEQUENCING)。

1.2由于NGS技术对所检测的核酸模板进行大量扩增，容易出现实验室污染导致检测结果准确性下降；另外NGS技术要求高、影响因素多，实验过程处理不当易导致检测结果准确性下降或检测失败。

因此临床基因扩增检验实验室技术验收和规范化管理是NGS技术本身需要，也是在临床上顺利应用该技术前提。

二、NGS实验室临床应用的基本条件2.1必须拥有符合临检中心相关规定的标准NGS实验室。

2.2检测设备必须符合标准NGS实验室设置要求：高通量测序仪及配套服务器；高通量测序检测试剂盒；通用电脑；自动分析软件，实验室样本信息管理系统等。

2.3检测人员必须通过专门的技能培训，并获得省级以上卫生计生行政部门颁发的临床基因扩增检验技术上岗证书。

NGS实验室必须建立严格的实验室管理制度、建立标准化操作程序（SOP）、建立系列质量管理文件等，确保实验室日常运行符合国家卫生部的要求，确保检测结果准确、确保实验室卫生安全，确保实验室长期稳定运行。

2.4NGS临床应用必须在无菌无尘环境下进行操作。

三、NGS实验室建设基本要求3.1主体结构1/13主体为彩钢板、铝合金型材。

室内所有阴角、阳角均采用铝合金50内圆角铝，从而解决容易污染、积尘、不易清扫等问题。

结构牢固，线条简明，美观大方，密封性好。

3.2标准的各区分隔和气压调节将检测过程分成试剂准备、样本制备、PCR扩增和高通量测序四个独立的实验区。

VOLAB医院检验病理实验室规划设计方案检验科是医院中接收病人血液、体液等样本，进行检验分析，并向临床医师发出检验报告的一个临床诊断科室，一个设计科学合理的实验室，能为检验人员提供一个安全、高效的工作环境。

VOLAB就医院检验病理实验室规划问题做了很专业的设计方案。

一、平面布局1、检验科宜设在门诊楼，并应自成一区，三甲医院检验科面积宜不少于1200 m2,二甲医院检验科面积宜不少于800 m2,如果检验科还承担有较多的科研、教学任务，面积还应适当增加。

2、检验科平而布局应能清晰的分出清洁区、半污区和污染区，各区域之间应有隔断隔开，清洁区主要由更衣室、办公室等组成，半污染区主要由试剂库、制水间等辅助功能间组成，污染区主要由采血室、检测实验室组成。

3、检验科应人物流分开，人员和物品应有独立的出入口，特别是污物应有专用出口，且经医院的污梯送至医院集中的医疗废物存放点，不得走医院的客梯。

4、为保证检测工作的安全，生物安全实验室应符合BSL-2级实验室的要求，在生物安全实验室的出口处应设有非手动洗手装置和紧急洗眼装置，部分高污染风险的工作应在二级生物安全柜内进行。

（1）HIV初筛实验室：分为清洁区、半污染区、污染区，面积不宜小于45 nf。

（2）PCR实验室：分为试剂准备室、样品制备室、扩增分析室，各实验室前要有缓冲间，PCR总面积不宜小于60 nf。

（3）微生物实验室：分为准备室、缓冲间和工作区，面积不宜小于35 m2o（4）采血区应单独成一区，采血窗口的长度不宜小于1.2m,宽度45-1500px 为宜，采血窗口的数量应参考日平均门诊数量确定，并适当考虑将来发展需要。

（5）生化区在设计时应重点关注生化机，生化机的更新换代速度很快，在设计前应与设备厂家联系，确定设备的摆放位置、规格、重量、功率、用水量等参数。

二、洁净装饰要求1、墙板、顶棚材料要求易于清洗消毒、耐擦洗、不起尘、不开裂、光滑防水，常用材料为双面夹心彩钢板，防火等级不低于难燃B1级。

VOLAB基因扩增检验实验室规划设计为使基因扩增检验技术有效地应用于临床，更好地为疾病的预防、诊断和治疗服务，VOLAB对于基因扩增检验实验室规划设计的方案保证检验质量，特制定本规范。

一、临床基因扩增检验实验室的规范化设置及其管理临床基因扩增检验实验室的规范化设置详见《临床基因扩增检验实验室管理暂行办法》(卫医发[2002]10号文)附件《临床基因扩增检验实验室基本设置标准》。

为避免污染，必须严格遵循《临床基因扩增检验实验室设置标准》设置临床基因扩增检验实验室。

临床基因扩增检验实验室四个隔开的工作区域中每一区域都须有专用的仪器设备。

各区域都必须有明确的标记，以避免设备物品如加样器或试剂等从其各自的区域内移出从而造成不同的工作区域间设备物品发生混淆。

进入各个工作区域必须严格遵循单一方向顺序，即只能从试剂贮存和准备区、标本制备区、扩增反应混合物配制和扩增区(简称扩增区)至产物分析区，避免发生交叉污染。

在不同的工作区域应使用不同颜色或有明显区别标志的工作服，以便于鉴别。

此外，当工作者离开工作区时，不得将各区特定的工作服带出。

清洁方法不当也是污染发生的一个主要原因，因此实验室的清洁应按试剂贮存和准备区至扩增产物分析区的方向进行。

不同的实验区域应有其各自的清洁用具以防止交叉污染。

(一)试剂贮存和准备区下述操作在该区进行：贮存试剂的制备、试剂的分装和主反应混合液的制备。

贮存试剂和用于标本制备的材料应直接运送至试剂贮存和准备区，不能经过产物分析区。

在打开含有反应混合液的离心管或试管前，应将其快速离心数秒。

试剂原材料必须贮存在本区内，并在本区内制备成所需的贮存试剂。

当贮存试剂溶液经检查可用后，应将其分装贮存备用，避免由于经常打开反应管吸液而造成污染。

含反应混合液的离心管或试管在冰冻前都应快速离心数秒。

大多数用于扩增的试剂都应冰冻贮存。

为避免因单次反应取液而频繁的冻融主贮存试剂，应分装冰冻贮存试剂溶液。

贮存试剂的分装体积根据通常在实验室内一次测定所需的扩增反应数来决定。

dna实验室设计方案引言：DNA实验室是一种专门用于分子生物学研究的实验室环境，用于分离、测定和研究DNA分子。

设计一套合理的DNA实验室，需要考虑实验操作的流程、设备和安全性。

本文将从实验室布局、设备选型和安全措施等方面，提出一个DNA实验室的设计方案。

一、实验室布局1. 空间规划DNA实验室应具备充足的空间来容纳各项实验操作、设备及工作人员。

根据实验室功能的不同，通常分为实验区、准备区、设备区、储存区和洗涤区。

2. 实验区实验区应该具备充足的台面和操作空间来进行核酸提取、PCR扩增、电泳分析等实验。

实验台面应该呈“U”字型，以便实验人员操作和交流。

3. 准备区准备区应设有试剂和耗材的储存柜、实验器具的清洗器和工作台。

这里还需要设置一个PCR前处理区，以减少实验污染和PCR产物的污染。

4. 设备区设备区需要放置PCR仪、电泳仪、冷冻离心机等专门用于DNA实验的设备。

设备之间的摆放要合理，以便工作人员的高效操作。

5. 储存区储存区应设有低温的冰箱，用于保存试剂、样品和PCR产物。

应根据需要设置不同温度区域，以满足不同实验材料的存储需求。

6. 洗涤区洗涤区应配备洗涤台和消毒柜，用于实验器具的清洗和消毒。

清洗过程需要准确掌握，以避免实验结果受到污染。

二、设备选型1. PCR仪PCR仪是DNA实验中重要的设备之一，用于DNA的扩增。

应选择具有高稳定性、高精度和多功能的PCR仪，以满足不同实验需求。

2. 电泳仪电泳仪用于DNA片段的分离和分析。

合适的电泳仪应具备高分辨率、高灵敏度和易于操作的特点，以达到准确的实验结果。

3. 冷冻离心机冷冻离心机广泛应用于DNA提取和PCR实验中。

应选择转速范围广、冷却速度快、噪音低的离心机，以满足实验的需求。

4. 其他设备根据实验要求，还需配备显微镜、恒温水浴器、超声波清洗器、蒸馏水机等其他实验辅助设备。

三、安全措施1. 实验操作规范DNA实验过程中需要严格遵守实验操作规范，包括佩戴手套、实验服和口罩，避免实验污染和接触性伤害。

DNA实验室的建设规划设计方案DNA实验室是一种特殊实验室，因此在设计的过程中不仅要达到布局合理、设计规范的要求，又要符合国家实验室认可的标准。

下面介绍dna实验室的建设规划设计方案。

dna实验室格局规划：实验室高度为2.6-3米，各功能间将根据其不可逆工艺流程、实际用途、设备摆放及人性化等因素通盘布局划分。

dna实验室功能区划分：一、普通实验区法医物证常规检查室、法医物证存储室、受案室、检材室、骨骼提取实验室、数据对比分析室、紧急淋浴洗眼间、洁具间、洗衣间、测序仪专用UPS机房；二、特殊试验区/污染控制区更鞋/缓冲走廊、更衣/缓冲间、现场物证DNA提区间（30-50㎡）；三、污染控制区的基本格局方案1、各功能间相互串通，即用套间方式进入人流/物流，此方案应严禁采用，首先应从房间格局上避免交叉污染；方案2、设置独立缓冲间为Z佳（尤其是DNA提区间、PCR扩增间、试剂混配间，且人流/物流分道，流程相邻间应设置物流传递窗）。

方案3、设置共用缓冲间/缓冲走廊也可以。

四、气流组织：1、原始试剂混配室应为正压间，在微环境百级超净台操作，须防止其它程序功能间对本操作间的污染。

2、DNA提取室应为微负压间，须设置排风系统，以防止核酸提取时可能产生的气溶胶对人员的侵害和对其它程序功能间的扩散污染；3、PCR扩增室应为微负压间，须设置排风系统，以防止大量扩增产物对其它程序功能间的扩散污染；4、检测室应为微负压间，须设置排风系统，以防止扩增产物在电泳测序过程中的扩散污染，同时因为3130分析仪散热量较大，会提高室内温度3-5度；5、试剂混配室、DNA提取室、PCR扩增室、检测室如设置缓冲间，功能间内均可为正压，而在缓冲间内设置负压，气流从其双道门的门缝处分别向缓冲间内流动，用合理的气流组织方式避免各功能间的交叉污染；6、高效送风口为顶送风，侧下回/排风（竖井、夹道、缓冲间）方式。

VOLAB实验室装修设计流程及注意事项实验室装修设计，需要对不同行业、不同地域环境的实验室规划区分对待。

实验室区分首先，在实验室的分类上，科研院校、工厂、特殊行业研究机构有不同的性质，实验室的规划设计也要遵循其特殊性。

一般的学校实验室主要用于师生日常教学，大专院校则倾向科研服务并兼有科研性质。

工厂设置实验室，主要包括食品、饮料、烟酒、医药保健、化妆品等行业的工厂车间，设置中央化验室、车间化验室等。

其中，中央化验室主要担负原料分析、产品质量检验任务，并担负分析方法研究、改进、推广任务及车间化验室所用的标准溶液的配制、标定等工作任务。

车间化验室主要担负生产过程中成品、半成品的控制分析。

实验室装修设计的要求规范根据实验任务需要，实验室装修中包括贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。

另外，在操作中常产生有害的气体或蒸气。

因此，对化验室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。

化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室（办公室、储藏室、钢瓶室等）。

化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。

为保持良好的气象条件，一般应为南北方向。

１、精密仪器实验室设计精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。

为保持一般仪器良好的使用性能，温度应在15～30℃，有条件的最好控制在18-25℃。

湿度在60%-70%，a需要恒温的仪器室可装双层门窗及空调装置。

仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电。

博思博大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10%。

必要时要配备附属设备（如稳压电源等）。

为保证供电不间断，可采用双电源供电。

应设计有专用地线，a接地极电阻小于4Ω。

D N A 检测实验室建设设计说明DNA检测室是一种特殊实验室，它不仅采用了获得诺贝尔奖的实时荧光定量PCR技术，尤其是对设计建造过程中的室内空气污染控制和操作流程过程中的交叉污染控制有着及其特殊和非常严格的要求；本设计专为刑侦技术DNA检测实验区室内空气污染控制环境建设提出了整体解决方案。
