井用潜水泵技术质量标准及规范
井用潜水泵技术质量标准及规范
1 主题内容与适用范围
本标准规定了井用潜水泵的型式、基本参数和连接尺寸等。
本标准适用于与电动机连成一体潜入水中工作的流量为2～500m2/h，扬程为14～598m的井用潜水泵（以下简称泵）。
2 引用标准
GB/T2817 井用潜水泵技术条件
3 型式、型号、基本参数和连接尺寸
3.1型式
3.1.1 潜水泵为立式，具有导流壳或导叶，离心或混流叶轮型式。
3.1.2 潜水泵与潜水电动机为直接连接或同轴。
3.1.3 从驱动端看泵轴一般为顺时针方向旋转。
3.2型号
3.2.1 型号表示方法
由汉语拼音大写字母和阿拉伯数字表示。
□ QJ □－□／□
其中□——机座号；
QJ——型式特征，井用潜水；
□——流量，m3/h；
□——扬程，m；
□——级数。
3.2.2 标记示例
机座号200，流量80m3/h，扬程55m，5级的潜水泵；其标记为：
200QJ80-55/5
3.3基本参数
3.3.1 在GB/T2817规定的工作条件下，潜水泵的基本参数应符合表1和图1的规定。
基本参数的偏差应符合GB/T2817的规定。
3.3.2 潜水泵轴向力值应符合GB/T2817的规定。
3.4 连接尺寸
潜水泵与潜水电动机连接尺寸及配合公差应符合图2和表2的规定。
.
精选word范本！。
水泵技术规格书
水泵技术规格书1. 引言本文档旨在提供水泵的技术规格，以便客户可以了解并选择适合其需求的水泵设备。
2. 设备概述- 设备类型：水泵- 适用领域：工业、农业、建筑等- 主要功能：将液体从一个地方转移至另一个地方3. 技术参数3.1 流量- 最大流量：[填写具体数值] 升/秒- 最小流量：[填写具体数值] 升/秒3.2 扬程- 最大扬程：[填写具体数值] 米- 最小扬程：[填写具体数值] 米3.3 功率- 最大功率：[填写具体数值] 千瓦- 最小功率：[填写具体数值] 千瓦3.4 转速- 最大转速：[填写具体数值] 转/分钟- 最小转速：[填写具体数值] 转/分钟3.5 尺寸和重量- 长度：[填写具体数值] 厘米- 宽度：[填写具体数值] 厘米- 高度：[填写具体数值] 厘米- 重量：[填写具体数值] 千克4. 常见型号- 型号 A- 型号 B- 型号 C5. 配件和附件- 配件 1：[描述配件 1]- 配件 2：[描述配件 2]- 附件 1：[描述附件 1]- 附件 2：[描述附件 2]6. 安全性能- 安全阀：设备配备安全阀以确保运行过程中的安全性。
7. 维护要求- 清洁和保养：定期清洁和保养设备以确保其良好运行和延长使用寿命。
- 润滑：根据操作手册提供的指导，定期进行润滑工作以减少磨损。
8. 保修和售后服务- 保修期限：[填写具体保修期限]- 售后服务：提供设备故障排查和维修服务。
以上是水泵技术规格书的基本内容，供客户参考。
如需更多详细信息，请参阅产品说明书或咨询销售代表。
潜水污水泵技术规范
潜水污水泵技术规范1．总述以下规定了潜水污水泵的设计、制造、工厂试验、安装、竣工试验的技术要求。
1.2供货范围每台潜水污水泵成套地配备安全、有效及可靠运行所需的附件、紧固件、保护器、就地控制箱和接线箱以及所需电缆。
•装配完整的潜水排污泵（包括泵壳、叶轮、电机、机械密封、泵轴等）•自动耦合装置带底座和弯管；（小型潜污泵可采用便携式安装）•整套提升装置（导轨系统、支架和不锈钢提升链等）；•每台泵需提供潜水电缆•电气保护元件，包括短路、漏电、过载、缺相保护等；•水泵保护元件（包括温度保护，湿度保护，机械密封泄漏保护），以及水泵保护控制器等；•就地控制柜和接线盒等；•所有连接附件、预埋件地脚螺栓等；总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品。
1.3资料提交－总体布置图画出潜水污水泵平面及剖面图，并表明所有的外型安装尺寸和安装、运行及维修所需的空间。
一提供潜水污水泵的特性曲线（流量、扬程、效率、功率、等）、工况曲线以及性能参数。
2.水泵设计、性能和现场条件(1)水泵系统设计要求a. 所提供的每台泵必须是立式、单级和易拆卸的无阻塞型潜污泵，并与潜水电机相连，泵必须能够输送原生的和未经过过滤的污水。
b. 所提供的每台泵应满足在全淹没或部分淹没的条件下连续运行，同时也能满足间歇运行和长期停机后恢复正常启动运行。
c. 电机能连续和间歇运行，能够每小时启动20次，并不对泵带来任何有害影响。
d. 泵装置在泵的设计负荷范围内，必须无振动和无气蚀地平稳运行。
泵的所有旋转部件(包括电机)应在制造时进行动、静平衡实验。
泵运转噪音应低于80dB(A).e. 泵和电机均为同一设备制造商设计和制造。
f. 自动耦合式安装的泵，每台泵配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。
水泵能在不少于2根的平行导轨引导下从泵坑顶部到自耦底座自由滑动，水泵能自动稳固地与底座耦合。
潜水离心泵技术规范书
潜水离心泵技术规范书一、总体要求1、承包人提供的潜水离心泵应为成套装置，并应提供潜水电缆（20m）以及出卡箍或快速接头，快速接头应能适合于排水软管的连接，配备相应的连接软管L=20m。
2、潜水离心泵应是立式、单级和可脱卸的半开式多叶片、后扫式、无堵塞或闭式单流道无堵塞潜水泵，并与潜水电机的轴为一个整体。
移动式潜水离心泵应适用于污水泵坑的排水，并能够泵送泥沙含量高/磨损颗粒多的泥水混合液。
3、潜水电机直接与泵叶轮同轴相连，水力部件由水泵壳体、叶轮和耐磨吸组成。
水泵壳体的出水应为径向，出水中心线应与电机中心线在同一平面内。
为了确保流量稳定且没有过多涡旋，水力部件应设计和制造成没有锐利的棱角。
二、结构与形式1、泵壳（1）泵壳采用灰铸铁整体浇铸，其材料应至少为GG25铸铁或以上，泵壳内表面经加工后为光滑、无疵瑕形式，所有水流通过部分应设计成无锐角形式，以使流速和流向变化趋于平稳。
通道的断面要足够大，以使相应粒径的杂物能通过叶轮。
泵壳要有足够的厚度来承受所有的载荷，包括要求的静水试验压力以及连续工作的最大压力。
（2）泵壳设计时要考虑到能够把叶轮从顶部或底部抽出。
离心式潜水泵须提供出水联接底座和定位挡板以便水泵安装时能自动入座锁紧。
泵壳应能从电机上方便的拆下而进行叶轮检查。
2、泵叶轮(1)叶轮都必须整体铸造，应采用GG25铸铁或以上材料。
叶轮和泵轴之间采用单键栓固定在轴的端部，并采用保护橡皮帽进行密封，或通过一个经防腐处理的锁紧螺栓固定。
叶轮和轴必须采用内部锁定装置，以防叶轮在反转时发生松动现象。
(2)叶轮为离心式叶轮，闭式单流道或半开式多叶片、后扫式，叶轮应具有无堵塞和无超负荷特性。
叶轮应具有通过直径小于由50mm的颗粒的能力。
(3)叶轮应进行动平衡试验，动平衡精度应不低于G6.3级。
振动裂变不大于0.45mm/s。
3、泵轴(1)水泵和电机应是同一根轴，与泵送的水流完全分开，并具有足够的刚度，以承受正常工作、启动、停机时可能出现的最大扭矩。
(完整word版)潜污泵技术规格书
潜污泵技术规格书1.1采用的规范和标准设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等必须完全满足所有中华人民共和国的条例及规范，包括(不限于此)：1) [潜水排污泵]（CJ/T 3038-1995）；2) [离心式污水泵技术条件]（JB/T6535-92）；3) [污水污物潜水电泵技术条件]（JB/T5118-2001）；4) [潜水电泵用机械密封技术条件]（JB/T5966-2012）；5) [旋转电机基本技术要求]（GB755-2008）；6) [中小型旋转电机安全通用要求]（GB14711-2006）；7) [产品标牌]（JB8-82）；8) [潜污电泵实验方法]（GB/T12785-2002）；9) [泵类震动的测量和评估方法]（JB/T8097-99）；10) [泵类噪音的测量和评估方法]（JB/T8098-99）；11) [泵用铸铁件]（JB/6880.1-93）；12) [球墨铸铁件]（GB1348-2009）；13) [不锈钢耐酸钢铸件技术条件]（GB/T12100-80）；14) [额定电压 450V/750V 及以下橡皮绝缘软电缆第二部分：通用橡套软电缆]（GB5013.1-2008）；15) [电机外壳防护等级]（GB4942-2001）；16) [泵产品涂漆技术条件]（JB4297-2008）；17) [爆炸危险环境电力装置设计规范]（GB50058-2014）；18) [煤矿用隔爆型潜水电泵]（MT/T671-2005）；19) GB3836.2-2010爆炸性环境由隔爆外壳“d”保护的设备；供货商应采用以上和不限于以上标准的最新版本。
所有与设计、制造、使用本次招标采购设备有关的国际标准、国家标准、行业标准、地方标准及规定。
上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时，供货商应使本次招标采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
潜水泵操作规程
潜水泵操作规程一、引言潜水泵是一种常用的水泵类型，广泛应用于工业、农业和民用领域。
为了确保潜水泵的安全运行和有效使用，制定本操作规程，以规范潜水泵的操作流程。
二、适合范围本操作规程适合于各类潜水泵的操作和维护人员。
三、安全注意事项1. 操作人员应熟悉潜水泵的结构、性能和操作方法，确保具备操作的基本知识和技能。
2. 在操作潜水泵前，应检查电源是否正常，确保接地良好。
3. 潜水泵应放置在水中，不得在无水情况下运行，以免损坏泵体或者引起危（wei）险。
4. 禁止将潜水泵的电缆连接线束扭曲、拉伸或者过度弯曲，以免导致电缆短路或者损坏。
5. 在潜水泵运行期间，严禁将电缆插头插拔操作，以免触电或者引起设备故障。
6. 操作人员应穿戴防护装备，包括防滑鞋、防护手套和护目镜等。
7. 操作人员应注意周围环境，避免泵体受阻或者被异物损坏。
四、操作流程1. 准备工作a) 检查潜水泵的电源是否正常，确认接地良好。
b) 检查潜水泵的电缆是否完好无损。
c) 穿戴好防护装备，确保安全操作。
2. 启动潜水泵a) 将潜水泵放置在水中，确保水位高于泵体。
b) 检查潜水泵的开关是否处于关闭状态。
c) 插入电源插头，确保插头连接坚固。
d) 打开电源开关，启动潜水泵。
3. 监控运行状态a) 观察潜水泵的运行状态，确保泵体无异常振动或者噪音。
b) 检查泵体是否正常吸水，确保水流通畅。
c) 监测潜水泵的电流和电压，确保在正常范围内。
4. 住手潜水泵a) 关闭电源开关，切断电源供应。
b) 拔出电源插头，确保断开电源连接。
c) 将潜水泵从水中取出，放置在干燥通风的地方。
五、维护保养1. 定期检查潜水泵的电缆是否完好，如发现损坏应及时更换。
2. 清洁潜水泵的外部表面，防止积尘和腐蚀。
3. 检查潜水泵的过滤器和进水口，清除阻塞物。
4. 定期检查潜水泵的密封件，如发现老化或者磨损应及时更换。
5. 注意潜水泵的运行温度，避免过热损坏。
六、故障处理1. 若潜水泵浮现异常振动或者噪音，应即将住手使用，并检查是否有异物卡住泵体。
水泵技术规格书
目录一、技术要求 (1)1、概述 (1)2、设计标准 (1)3、定义 (2)4、工作条件 (3)5、基本条件 (3)6、选型要求 (11)卜卜一 m j I ： d一、技术要求1 .概述1.1 工程概况北京地铁亦庄线线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋 庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南 侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及 高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫 地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入 开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠 排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的 亦庄火车站。
起点设置宋家庄停车场、终点设置车辆段各一处。
1.2 地铁亦庄线包括除宋家庄站外5座地下车站及8座高架（地面）车站。
本技 术规格书主要包括给排水及水消防系统的消防加压泵、消防稳压泵、卧式生活污水排 污泵、车站及地下区间立式排水泵、潜污排水泵、出入口排水泵、临时排水泵；通风 空调专业空调水系统的冷冻循环水泵及冷却循环水泵等。
1.3 各车站及区间采用水泵设备材料表及技术参数详《水泵技术参数核对表》。
1.4 本技术规格书并未充分引述有关标准和规范的条文，提出的是最低限度的技 术要求，供货商应提供符合本技术规格书和工业制造标准的优质、成熟产品。
1.5 本技术规格书作为订货合同的技术附件，与合同正文具有同等效力。
2 .设计标准设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所 有中华人民共和国的条例及规范，包括但不仅限于此。
（1） GB/T3216 —1989《离心泵、混流泵、轴流泵和旋流泵试验方法》（2）GB/T5660 —1955《轴向吸入离心泵底座尺寸和安装尺寸》（3）GB/T5656 —1994《离心泵技术条件》（4）GB/T13006-《离心泵、混流泵、轴流泵汽蚀余量》91（5）GB/T13007-91 《离心泵效率》（6）JB/6878.1-93《管道式离心泵型式与基本参数》（7）GB10889-89《泵的振动测量与评价方法》（8）GB10890-89《泵的噪声测量与评价方法》（9）JB4127-85 《机械密封技术条件》（10）JG/T3009 —1993《微机控制变频调速给水设备标准》（11）G A30—92《消防气压给水设备性能要求和实验方法》> .水泵的流量、扬程、效率偏差符合GB/T3214-1991、GB/T13007-1991> b.水泵泵壳耐压试验符合ISO2548、GB/T5658-85 c.水泵的振动、噪声符合JB/8097-1995 和JB/8098-1995> d.电机技术要求和型式试验满足GB755-87《旋转电机基本技术要求》电气部分按国家现行的有关标准和规范执行。
潜水泵站技术规范
潜水泵站技术规范《潜水泵站技术规范》征求意见稿《潜水泵站技术规范》编写组（主编单位：中国灌溉排水发展中心，广东省水利厅）编者按：根据水利部水利技术标准制修订计划，按照《水利技术标准编写规定》（SL1-2002）的要求，中国灌溉排水发展中心会同广东省水利组织有关单位制定了《潜水泵站技术规范》。
本规范制定过程中，吸收了近年来我国潜水泵站设计、施工安装和运行管理工作取得的经验，针对生产中提出的新要求，在重点分析研究潜水泵站与常规泵站在设计、施工安装和运行管理等方面不同技术要求的基础上，提出了本规范的征求意见稿。
本规范的主要内容包括：总则、术语、设计、施工、安装及验收、管理设施、更新改造、运行管理等六章及有关附录，现分期予以登载，希望提出修改意见。
1 总则1.0.1为规范潜水泵站设计、施工安装、运行管理，安全保证、高效、经济运行，充分发挥效益，制定本规范。
（条文说明）潜水泵站与传统的泵站相比，具有以下特点：(1)在泵的性能对比方面，机组装置效率高。
在低扬程(2～4m)范围内，其效率比相同比转速的轴流式水泵高出约2％～5％。
扬程越低，装置效率的优势就越明显。
在高效率区范围内，潜水水泵比轴流式水泵具有较大的过水流量。
适用于平原地区及低洼地区的低扬程的抗旱排灌泵站。
(2)进出水流道顺直，潜水贯流泵站的进水流道和出水流道都不拐弯，形状简单，施工方便，水流进出流态好，流道水力损失小。
(3)载荷分散，单位面积地基上的荷重小，适用于地基不良的场地。
(4)潜水式泵站一般比立轴式的轴流式泵站建设周期短，水工建筑物简单，土建工程量小，泵站投资低，收效快，运行时间长，年运行成本低，综合性能和综合投资比较好。
国内潜水水泵技术的迅速发展，其设备制造投资降低，稳定性和检修维护方便性大大提高。
潜水泵成功运用于国内多处成功运用的范例。
1.0.2本规范适用于大中型潜水泵站和安装有大中型潜水泵的泵站的设计、施工安装、运行管理。
对潜水泵制造实现安装尺寸及方式和性能统一也有指导作用。
潜水泵说明书
水循环泵安装说明书设计标准长沙中大水泵实业有限公司r型热水循环泵，是根据ap1610和vdma24297（轻/中型）规范设计的，其系列化、标准化、通用化程度高。
泵性能先进，运行平稳，安全可靠。
在设计生产中采用新结构、新材料。
应用范围：该泵专供冶金、电站、橡胶、化工、采暖及余热利用等行业输送温度小于280℃不含颗粒的高压热水之用，（热交换介质不高于400℃）。
主要用途：炼油厂、石油化学工业、煤加工工业和低温工程。
化学工业、造纸、纸浆业、制糖厂和普通流程工业。
供水厂、海水淡化厂、冶金。
供暖和空气调节系统、发电厂、环境保护工程、船舶及海上工业等。
使用参数：口径：25-400mm流量（q）:1.6-2600m3/h扬程：（h）：5-300m转速：1450/2900r/min工作压力（p）：可达5mpa1）、准备必要的工具2）、检查悬架体储油室之油位，应控制在油位计中心线2毫米左右的位置上。
3）、检查电动机的转动方向是否与泵的转向相符，严禁反转。
4）、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异物滚动等杂音，如有应设法排除。
5）、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液体。
6）、输送液体温度高于80℃时，泵要均匀预热，即用输送的高温液体注入泵体，打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。
7）、启动电机（最好先点动，确认泵转动方向正确后才正式运行），打开进出口压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适当位置。
2、运转1）、要经常检查泵和电机的温升情况，轴承的温升不应大于35℃，极限温度不应大于75℃。
2）、注意悬架体储油室油位的变化，经常控制在规定的范围内，为了保持油的清洁和良好的润滑，应根据现场使用的实际情况，定期更换新油。
3）、注意填料压盖处的泄漏，以点滴为宜。
篇二：qdx、qd、qy、wq潜水电泵使用说明书qdx、qx、qd、qy型潜水电泵type qdx、qx、qd、qy submersible pumps安装使用说明书instruction on installation and operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司changyi pump manufacturing co.,ltd.of xiangdian chang sha pump works一、概述本系列水泵由电机、泵体、机械密封（动密封、静密封）等部件组成，采用优质材料精制而成。

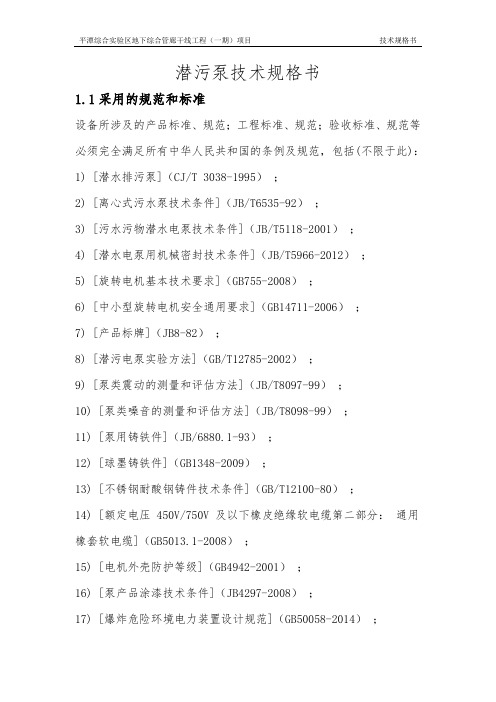

(完整word版)潜污泵技术规格书
潜污泵技术规格书1.1采用的规范和标准设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等必须完全满足所有中华人民共和国的条例及规范，包括(不限于此)：1) [潜水排污泵]（CJ/T 3038-1995）；2) [离心式污水泵技术条件]（JB/T6535-92）；3) [污水污物潜水电泵技术条件]（JB/T5118-2001）；4) [潜水电泵用机械密封技术条件]（JB/T5966-2012）；5) [旋转电机基本技术要求]（GB755-2008）；6) [中小型旋转电机安全通用要求]（GB14711-2006）；7) [产品标牌]（JB8-82）；8) [潜污电泵实验方法]（GB/T12785-2002）；9) [泵类震动的测量和评估方法]（JB/T8097-99）；10) [泵类噪音的测量和评估方法]（JB/T8098-99）；11) [泵用铸铁件]（JB/6880.1-93）；12) [球墨铸铁件]（GB1348-2009）；13) [不锈钢耐酸钢铸件技术条件]（GB/T12100-80）；14) [额定电压 450V/750V 及以下橡皮绝缘软电缆第二部分：通用橡套软电缆]（GB5013.1-2008）；15) [电机外壳防护等级]（GB4942-2001）；16) [泵产品涂漆技术条件]（JB4297-2008）；17) [爆炸危险环境电力装置设计规范]（GB50058-2014）；18) [煤矿用隔爆型潜水电泵]（MT/T671-2005）；19) GB3836.2-2010爆炸性环境由隔爆外壳“d”保护的设备；供货商应采用以上和不限于以上标准的最新版本。
所有与设计、制造、使用本次招标采购设备有关的国际标准、国家标准、行业标准、地方标准及规定。
上述技术标准和规范如有不涉及之处或未能达到国际和国家最新标准时，供货商应使本次招标采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Specification for Submersible Pumps潜水泵技术规范书项目名称Project Title:项目编号CHEC Project Code: C00017技术规范编号Specification-No.: C00017-S-J-40-04-0011. 总则1.1 概述1.1.1 本规范提出了用于间接空冷系统地下水箱内潜水泵的技术要求。
1.1.2 潜水泵和驱动电机应能适应地下水箱热水液下运行环境。
1.1.3如果卖方提供的文件中使用另一种文字，则需有中文译本。
1.1.4 本工程采用KKS编码，设备资料、图纸以及设备名牌须标明KKS编码。
2. 技术要求2.1 潜水泵性能参数表0.230.230.231）在2.1中基本条件和要求和以下要求为对水泵的最低技术要求，并未规定所有的技术要求，卖方应提供满足所列标准要求的高质量设备。
2）在设备制造前，买方有权因设计需要修改技术参数，卖方应积极协助，在不改变电机功率的条件下，卖方应无条件接受。
3）为保证现场安装工作顺利进行，结构件在出厂前应进行预组装，以保证现场组装尺寸。
2.3 水泵本体1）泵的设计、生产和安装应符合最新有效的标准，采用标准需提供给买方确认。
2）泵的设计为能间歇和连续运行。
3）每台泵及其附属设备的布置便于操作、维护和拆卸。
卖方确保在维修更换期间不需要断开和拆卸主管道或其它装置重要部件。
4）泵的试验压力是最大入口压力下的泵最大关闭压力的1.5倍。
5）性能试验应根据相关的标准进行，采用标准将提供给买方确认。
6）应进行叶轮静平衡试验。
7）在泵转速升高至正常运行转速的过程中，泵必须平稳运行。
第一阶临界转速至少高于泵最大运转速度25%.8）泵应配有吊环或其它起吊设施，方便检修起吊。
2.4 电动机的技术要求2.4.1 潜水泵电动机采用直联潜水电机。
供方提供的电动机应符合中国国家标准。
2.4.2 电气设备电压等级选择功率为200kW及以上的电动机采用6kV额定电压；功率为200kW以下的电动机采用380V；电压额定频率50Hz；电压变化范围为±10％，频率变化范围为±3％。
2.4.3 电动机的额定容量应为所驱动设备轴功率的115％。
2.4.4 电动机在额定功率、额定电压、额定频率时，其功率因数的保证值应在0.85以上；效率的保证值应在94％以上。
2.4.5电动机在额定电压时的堵转电流不超过额定电流的6倍。
2.4.6 电动机在额定电压下的最大转矩与额定转矩之比不低于1.6倍。
2.4.7 在额定电压下，电动机起动过程中最低转矩的保证值不低于0.5倍堵转转矩的保证值。
2.4.8电动机满足最大启动频率10 次/小时。
2.4.9 电动机有二个接地端子，在相反的两侧接地，一个接地装置设在电缆接线盒下面。
2.4.10低压电动机供货厂家：上海电机厂、湘潭电机厂、哈尔滨电机厂。
最终电动机分包厂商的选择由买方指定。
2.4.11当电源频率为额定值，电源电压与额定值的偏差不超过±10%时，电动机能输出额定功率；当电源电压为额定值，电源频率与额定值的偏差不超过±3%时，电动机能输出额定功率。
当电压和频率同时发生变化，若两者变化都是正值、两者之和不超过6%，或两者变化都是负值或分别为正与负值、两者绝对值之和不超过5%时，电动机能维持额定功率。
2.4.12电动机适合于全电压启动，电动机保证在80%额定电压下正常启动，且能在65%额定电压下自启动。
电动机能承受电源快速切换过程中失电而不受损坏，且电动机在切换前是满载运行。
2.4.13电动机能承受从正常工作电源快速切换和慢速切换到另一个电源时施加在电动机上的扭矩和电压引起的应力。
2.4.14电动机的轴承有加注润滑油的设备，并要求能在不拆卸电动机的情况下，把润滑油注入轴承箱。
2.4.15电动机的噪声和振动应符合中国最新标准要求。
2.5 电缆2.5.1 电线与电缆的设计和结构应符合下列标准和本技术条件书要求：GB12706-2002 35kV以下电力电缆GB2951 电线电缆试验方法GB2952 电缆外护套GB3953 电工圆铜线GB3957 电力电缆铜、铝导电线芯GB6995 电线电缆识别标IEC 60502IEC 6021892.5.2动力电缆：所有动力电缆全部采用交联聚乙烯电缆，电缆的导体采用铜导体，最小截面不小于4mm2，控制电缆全部采用阻燃型聚乙烯电缆，最小截面不小于1.5mm2 。
1kV动力电缆不应有中间接头，控制电缆应避免中间接头。
截面大于50 mm2的1kV动力电缆的终端接头应采用热塑材料的终端接头。
电缆头、线鼻子及保护套等电缆附件随电缆一起供货。
2.5.3 控制电缆：测量、控制和动力（截面6平方毫米及以下）回路的电缆，电线的线芯材质为铜芯。
所有电缆的绝缘及护套采用低卤素的阻燃绝缘电缆材料，在高温时没有毒气放出。
热电偶的补偿导线及补偿电缆的热电特性与热电偶丝相匹配或为热电偶丝的延伸线。
有抗干扰要求的线路，将采用屏蔽电缆或屏蔽电线。
对于AI、AO、DI信号应选用阻燃对绞对屏加总屏的计算机电缆，对于DO信号应选用阻燃总屏控制电缆。
多芯电缆的每根导线的绝缘层上将有永久性的编号。
铠装电缆将用在易受机械损伤的地方和室外。
绝缘和护套为阻燃型，重要电缆采用耐火型。
阻燃塑料绝缘导线和电缆的试验标准为IEC－332－3，A类。
在环境温度大于65℃的场所，将采用耐高温电缆及导线。
所选用的耐高温电缆长期工作温度至少应为105℃，电缆护套及绝缘材料可选用耐热聚氯乙稀、普通交联聚乙稀、氟塑料、硅橡胶、矿物绝缘材料等，具体型式规范需经买方认可；低温－20℃以下环境应选用耐低温电缆。
所选用的耐低温电缆电缆护套及绝缘材料可选用聚乙烯、氟塑料、硅橡胶等，具体型式规范需经买方认可；测量、控制和动力回路的电缆、电线和补偿导线的线芯截面将按回路最大允许电压降、仪表的最大允许外部电阻、线路的通流量、机械强度、环境条件和安装方式等来选择，应遵照有关标准。
热电偶补偿导线或补偿电缆的线芯截面将不小于1.5mm2。
控制电缆一般不超过19芯，单根电缆的实用芯超过6芯时，至少将予留2根以上备用芯。
电缆截流量选择将根据ICEA中有关埋管敷设铜芯电缆和有关托架敷设电缆的规定。
起点和止点相近的电缆可合并选用多芯电缆。
控制盘、柜内两侧的端子引出线，不直接合并为一根电缆引出，必要时将利用盘内端子转接。
弱信号及低电平信号，特别是需抗干扰的信号将不与强电回路合用一根电缆或敷设在同一保护管内。
电缆制造及试验按 IEC-332-3 标准，A类。
2.5.4 电力电缆和控制电缆长度初定为25m，需满足以上标准及技术规格的需求。
供货方供货控制电缆为控制专用屏蔽软电缆，各芯导线由不同的颜色或永久性数字标识区分。
控制电缆选型应满足 2.5.3要求中“有抗干扰要求的线路，将采用屏蔽电缆或屏蔽电线。
对于AI、AO、DI信号应选用阻燃对绞对屏加总屏的计算机电缆”的要求。
2.6 保护装置潜水泵电机必须具备下列保护装置，并将信号电缆引至接线箱区域，控制电缆长度参照动力电缆选型长度，初定为25m，保护开关信号为无源干接点。
至少设置以下保护装置：2.6.1 温控开关：电机应在每相绕组中串联温控开关，此开关会在设定温度值（110度～140度）打开，停止电机运行并报警；2.6.2泄漏传感器：当介质渗入油室，接线腔或探测到定子室内有水份或介质，将发出报警信号并停机。
需在投标书中注明泄漏传感器类型与原理；2.6.3潜水泵机旁接线箱由供货商随泵提供，且需满足动力、控制电缆接线需求。
接线箱材质、颜色、防护等级等需在投标书中注明。
就地箱采用不锈钢亚光材质，至少将达到IP56的防护要求。
3. 质量保证3.1 标准泵体、电动机及其附属设备的设计和制造，应符合现行使用的有关的国家标准和部颁标准。
这些标准和规范至少包括：1) GB2186-2002 井用潜水泵型式和基本参数2) GB/T 12785-2002 潜水电泵试验方法3) GB307.7－88 滚动轴承一般技术条件4) GB3216－89 离心泵、混流泵、轴流泵和旋涡泵试验方法5) GB7233-87 铸钢件超声探伤及质量评级方法6) GB1348－88 球墨铸铁件7) JB/T6880.2－3 泵的铸件8) JB/T4297－92 泵涂漆技术条件9) GB10889－89 泵的振动测量与评价方法10) GB10890－89 泵的噪声测量与评价方法11) GB/T13384－92 机电产品包装通用技术条件12) JB8－82 产品标牌13) GB755－2000 旋转电机·定额和性能14) GB997 电机结构及安装形式代号15) GB1993 旋转电机冷却方法16) GB4942－1 电机外壳保护等级3.2性能保证卖方应按本技术条件书的要求，保证泵组的下列性能：1）在设计点下的流量和扬程。
2）在规定的入口压力和温度下，设计点必需的最大净正吸入水头。
3）在设计水温下的安全稳定运行。
4）泵在正常范围内，其振动值必须在国家标准合格的范围内，泵组的各项振动值应符合GB10889的规定。
4. 供货范围4.1 卖方供货范围为5台水泵供货，包括以下内容：输水泵、补水泵、清洗水泵前置泵以及电机、就地控制箱、联轴器、机座、机座安装螺栓和其他连接件、电缆护套等。
6.2 供货清单6.4 首次加注润滑油6.5 随即备品备件5. 提供资料内容和交付进度5.1 在投标阶段提供的资料5.1.1 泵及电动机总装图，要求注明设计流量、设计扬程、主轴转速、轴功率、效率、总重、转子重、电机重，进出口尺寸等。
5.1.2 控制、保护及联锁要求框图。
5.1.3 泵的结构说明书，电机说明书5.2 配合工程设计的资料和图纸5.2.1 交换资料阶段应提供的参数、图纸和资料水泵总图：要求注明型号、设计介质、介质密度、设计温度、设计流量、设计扬程、主轴转速、轴功率、效率、总重、转子重、外形尺寸和接口尺寸等；泵和电机组合安装图外形尺寸图：应有设计基础、施工和安装泵本体、电动机所必须的尺寸和数据；基础留孔要求和基础荷载图；润滑油的牌号、油温、油量和换油周期；连锁要求框图；热工测量系统图及测点布置位置图(包括安装要求和使用说明)；泵运行中各项参数、报警、连锁和保护动作整定值；泵及电动机转子的转动惯量；泵转子装配图；泵支座、基础底板(包括电动机)、支撑详图；泵地脚螺栓箱部套图(包括电动机)；检修最重件尺寸、重量及起吊高度尺寸和所需的空间距离详图；安装、运行和维护说明书(包括配套供应的特殊测量保护仪表的使用技术说明书)；泵体结构说明书；主要零部件材料清单及说明。
5.2.2 电动机设备资料(签订合同14天内提供)电动机总图和安装图、要求注明型号、额定电压、额定电流、额定功率、额定转速、效率、启动电流倍数、接线方法、绝缘等级，外壳防护等级、使用最低电压要求，电动机的冷却方法及其附加要求，总重，转子重量和制造厂家等。
