无侧限无机结合料稳定材料试验检测报告

T 0805—1994 无机结合料稳定土的无侧限抗压强度试验方法

T 0805—1994 无机结合料稳定土的无侧限抗压强度试验方法1适用范围本方法适用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。

2仪器设备2.1标准养护室。

2.2 水槽：深度应大于试件高度50mm。

2.3压力机或文能试验机（页可用路面强度试验仪和测力计）：压力机应符合现行《液压式压力试验机》（GB/T 3722）及《试验机通用技术要求》（GB/T 2611）中的要求，其测量精度为±1%，同时应具有加载速率指示装置或加载速率控制装置。

上下压板平整并有足够刚度，可以均匀地连续加载卸载，可以保持固定荷载。

开机停机均灵活自如，能够满足试件吨位要求，且压力机加载速率可以有效控制在1mm/min。

2.4电子天平：量程15kg，感量0.1g：量程4000g,感量0.01g。

2.5量筒、拌和工具、大小铝盒、烘箱等。

2.6球形支座。

2.7 机油：若干。

3试件制备和养护3.1细粒土，试模的直径×高=φ50mm×50mm：中粒土，试模的直径×高=φ100mm×100mm；粗粒土，试模的直径×高=φ150mm×150mm。

3.2按照本规程T 0843—2009方法成型径高比为1:1的圆柱形试件。

3.3按照本规程T 0845—2009的标准养生方法进行7d的标准养生。

3.4将试件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平试件顶面。

3.5为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。

4试验步骤4.1根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80%。

球形支座和上下顶板涂上机油，使球形支座能够灵活转动。

4.2将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量m4。

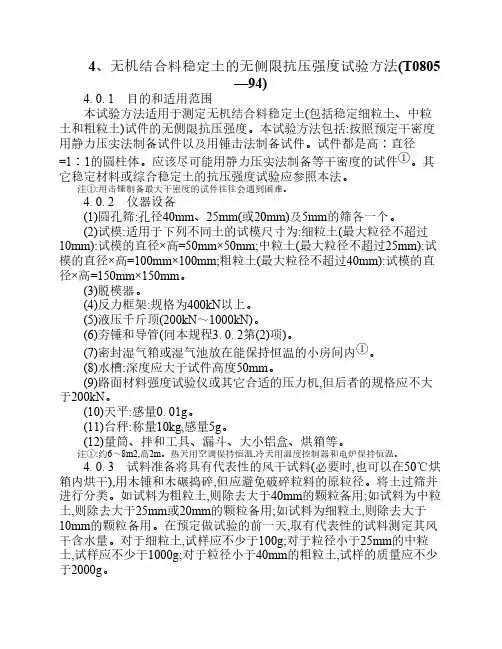

4、无机结合料稳定土的无侧限抗压强度试验方法(T0805-94)(1)

4.0.7 试件的质量损失指含水量的减少,不包括由于各种不同原因从试件上掉下的混合料。根据《公路路面基层施工技术规范》,在施工前和施工过程中对稳定土混合料进行材料组成设计,只用7d龄期的抗压强度。如需要不同龄期混合料的强度,则按要求延长养生期。
4.0.10 允许的偏差系数Cv是与第4.0.5条规定的试验数量n相对应的。n是用下式算得的:
4.0.6 40kN反力框架和液压千斤顶很适宜于制备 50mm×50mm和 100mm×100mm的试件。用它制备压实度高的 150mm×150mm的试件时,有时压力不够,宜采用能量达1000kN的压力机或反力框架和千斤顶。制作试件时,要特别注意两端的压柱是否均匀进入。如发现压柱的一侧已进入试模筒内并已与筒顶齐平,而另一侧则尚未完全进入筒内,则应解除压力后旋转试模筒,然后再继续加压,直到压柱完全进入试模筒内。如加压过程中不注意,压力过大易将试模筒压坏(中间鼓出)。
量)(%); Qc———混合料中水泥或石灰的质量(g);其原始含水量为wc(%)(水泥
的wc通常很小,也可以忽略不计); w———要求达到的混合料的含水量(%)。 (4)在浸润过的试料中,加入预定数量的水泥或石灰①并拌和均匀。在拌和过程中,应将预留的3%的水(对于细粒土)加入土中,使混合料的含水量达到最佳含水量。拌和均匀的加有水泥的混合料应在1h内按下述方法制成试件,超过1h的混合料应该作废。其它结合料稳定土,混合料虽不受此限,但也应尽快制成试件。
内浸润备用。如为石灰稳定土和水泥、石灰综合稳定土,可将石灰和土一起拌匀后进行浸润。浸润时间:粘性土12～24h,粉性土6～8h,砂性土、砂砾土、红土砂砾、级配砂砾等可以缩短到4h左右;含土很少的未筛分碎石、砂砾及砂可以缩短到2h。

无机结合料稳定材料试验

(1）每个样品搅拌的时间、速度和方式应力求相同，以增加试验的精度。 (2）做标准曲线时，如工地实际水泥剂量较大，素集料和低剂量水泥的试样可以不做，而直接用较高的剂量做试验，但应有两种剂量大于实用剂量，以及两种剂量小于实用剂量。 (3)配制的氯化铵溶液最好当天用完，不要放置过久，以免影响试验的精度（4）本方法适用于在水泥终凝之前的水泥含量测定，否则需要用相应龄期的 EDTA二钠标准溶液消耗的标准曲线确定（应选用初凝时间3h以上和终凝时间 6h以上的水泥）。（5）为了取消现场取样试验和室内标准曲线取样的差别，制样是取消过2.0或 2.5mm筛。而湿混合料是采用单份掺配后进行试验，同时为了减少配料过程中的离散，对粗集料基层（最大粒径在25mm左右）必须有1000g左右的总质量。
石灰剂量测定（直读式测钙仪法）
1.目的和适用范围本试验方法适用于测定新拌石灰土中石灰的剂量。
2．仪器设备直读式测钙仪等
3．试验步骤
(1）从施工现场同一位置取约1000g（石灰稳定细粒土）具有代表性的石灰土试样。 (2)用感量0.01g的电子天平称取两份石灰土试样各300g，并分别放入两个1000mL具塞三角瓶中，每个三角瓶中加10％氯化铵溶液600mL。盖紧塞子用手振荡（或用不锈钢棒搅拌2min，保持每分钟l20次±5次。静置4min后将25-30mL待测液倒入干燥、洁净的50mL烧杯中。加入一只搅拌子并放在直读式测钙仪上，仪器开始搅拌后，放人钙电极和甘汞电极，待停止搅拌后，仪器显示的数值即为该样品的石灰剂量。再重复测试一次，取两次测试结果的平均值。
结果处理
• 应进行两次平行测定，取算术平均值，精确至0.1ml。允许重复性误差不得大于均值的5%，否则，重新进行试验 • 试验报告应包括以下内容：无机结合料稳定材料名称；试验方法名称；试验数量n；试验结果极小值和极大值；试验结果平均值x；试验结果标准差S；试验结果偏差系数Cv。

无机结合料稳定材料配合比设计试验报告(含参考数据)

管理编号：/报告编号：/建设工程质量检测报告检测项目：无机结合料稳定材料配合比设计委托单位：工程名称：报告编号：/（检测结构名称）二〇二三年二月二十八日无机结合料稳定材料配合比设计试验报告委托单位工程名称道路等级城市次干路工程部位K0+120～K0+940路面基层稳定剂种类水泥土种类碎石设计强度（MPa） 6.5设计压实度（%）98样品描述1.集料碎石1：样品编号B01-XXXXXXXX、规格10～30mm；碎石2：样品编号B01-XXXXXXXX、规格5～10mm；碎石3：样品编号B02-XXXXXXXX、规格0～5mm。

2.水泥：样品编号A12-XXXXXXXX、牌号P·O42.5R。

3.以上样品状态均无异常。

委托日期2023年2月13日检验类别丙法试验日期2023年2月13日～2023年2月28日见证单位——见证人——见证证号——检验依据CJJ1-2008《城镇道路道路与质量验收规范》；JTG E51-2009《公路工程无机结合料稳定材料试验规程》；JTG E42-2005《公路工程集料试验规程》。

试验结果序号无机结合料剂量（%）最佳含水率（%）最大干密度（g/cm3）无侧限抗压强度试验平均抗压强度（MPa)偏差系数（%）Rd/（1-ZaCv）1 4.0 5.6 2.238 3.8 6.6 5.02 5.0 6.1 2.272 4.1 6.3 5.03 6.0 6.8 2.314 5.0 4.2 4.8 47.07.2 2.350 5.4 4.1 4.8 58.07.5 2.385 5.5 3.5 4.8剂量根据以上试验结果，无机结合料剂量为6.0%的平均无侧限抗压强度≥Rd/（1-ZaCv）且掺量最少，据此确定其无机结合料的剂量为 6.0%。

建议配合比材料名称碎石1碎石2碎石3质量百分比（%）452530单位体积用量（kg/m3)1042.2579.0694.8备注1.本试验报告中无机结合料掺合方式采用外掺法。

7天无侧限

收、取样日期:2013-10-29
制件日期：
2013-10-29
要求龄期(d): 7试验日期：
2013-11-5
报告日期：结论：　依据《JTJ 034-2000》标准，符合设计要求。

.
1、未经许可不得部分复制本报告
2、本报告无试验报告专用章无效
3、本结果仅指来样而言 .
安徽启程工程质量检测有限责任公司无机结合料稳定材料无侧限抗压强度试验报告
试验编号：13061029
工程名称:合肥市高新区柏堰湾路(石莲南路~永和路)道排及附属工程委托单位:广西建工集团第四建筑工程有限责任公司
2013年11月5日
试验室专用章：．
结合料品种：水泥厂牌： / 品质等级： / 出厂日期： / .试件收到日期： / 试件数量： 13 混合料用水量： / .稳定材料种类： 5.0%水泥稳定碎石 .
批准：审核：报告：．。

JTGE51-2009-T0805 无机结合料稳定材料无侧限抗压强度试验方法

7.试验说明和注意事项
h
13
谢谢大家！
h
14
h
2
T 0805-1994无机结合料稳定材料无侧限抗压强度试验方法
h
3
T 0805-1994无机结合料稳定材料无侧限抗压强度试验方法
1. 适用范围本方法适用于测定无机结合料稳定材料（包括稳定
细粒土、中粒土和粗粒土）试件的无侧限抗压强度。 2. 仪器设备（1）标准养护室。（2）水槽：深度应大于试件高度50mm。
h4（3）压力机或 Nhomakorabea能试验机（也可用路面强度试验仪和测力计）
h
5
（4）电子天平：量程15kg，感量0.1g;量程 4000g，感量0.01g。
（5）量筒、拌和工具、大小铝盒、烘箱等。（6）球形支座。（7）机油：若干。
h
6
3.试件制备和养护
（1）细粒土:试模的直径×高=φ50mm×50mm；（2）中粒土:试模的直径×高=φ100mm×100mm；（3）粗粒土:试模的直径×高=φ150mm x150mm。
h
7
（2）按照无机结合料稳定材料试件制作方法（圆柱形）成型径高比为1:1的圆柱形试件。
（3）按照无机结合料稳定材料击实试验方法的标准养生方法进行7d的标准养生。
（4）将试件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平试件顶面。
（5）为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9 个；大试件不少于13个。
异常值数量超过上述规定的试验重做。
h
12
（3）同一组试验的变异系数Cv(%)符合下列规定，方为有效试验：小试件Cv≤6%；中试件 Cv≤10%；大试件Cv≤10% 。

无机结合料技术性能检测—石灰稳定材料的工程适用性

到最大值，此时含水率继续增加反而招致干密度的减小。
干密度的这一最大值称为最大干密度，与它对应的含水率
称为最优含水率。
二、设计步骤
3、试件的强度试验
规定温度下保湿养生6d，浸水1d后，进行无侧限抗压强度
试验。
R R (1 Z Cv )
0
d
二、设计步骤
4、选定结合料剂量
根据表中强度标准，选定合适的剂量，此剂量试件室内试
欠火石灰
煅烧含CaCO3
和MgCO3
石灰石、白垩
温度在900℃左右时
正火石灰
温度过高时
碳酸钙没有完全
分解，降低了生
石灰的产量
无危害
过火石灰
因煅烧温度过高使粘土
杂质融化并包裹石灰，
从而延缓石灰的熟化，
导致已硬化的砂浆产生
鼓泡、崩裂等现象
如何解决它的危
害？
二、石灰的熟化和硬化
1、石灰的熟化
CaO+H2O→Ca(OH)2+64.8kJ
质量：生石灰1
熟石灰1.31
体积：生石灰1
熟石灰1-2.5
速度快
二、石灰的熟化和硬化
淋灰法：生石灰中均匀加入生石灰质量70%的水，颗粒细小，
分散熟石灰粉。
化灰法：加入块灰质量2.5-3倍的水，浆体流入灰池或储灰坑中
熟化。
陈伏：石灰浆在储灰坑中存放半个月使用
二、石灰的熟化和硬化
将生石灰放入水
中，注意水要过量
编号
置（酸式）(HX-003-01)、万用电炉(HX-007)
产地
代表数量
100T
序号
检测项目
技术指标
检测结果
结果判定
备注

无机结合料稳定材料检测实施细则

无机结合料稳定材料（外掺料）检测实施细则一、检测项目无机结合料含水量、击实、无侧限抗压强度、水泥或石灰剂量、石灰化学分析、粉煤灰细度、粉煤灰需水量比、粉煤灰含水量、粉煤灰安定性、粉煤灰烧失量、粉煤灰比表面积、石灰粉煤灰密度。

二、检测依据《公路工程无机结合料稳定材料试验规程》JTG E51-2009《用于水泥和混凝土中的粉煤灰》GB1596-2005《粉煤灰混凝土应用技术规程》DG/TJ 08-230-2006《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T 1346-2001三、检测方法1.无机结合料含水量(T 0801-2009烘干法)1.1目的和适用范围本法是测定无机结合料稳定土含水量的标准方法。

在105℃～110℃的条件下烘干到恒重的稳定土称为干稳定土的质量之比的百分率称为稳定土的含水量。

1.2仪器设备电热鼓风干燥箱（编号TG-05）；电子天平（编号TG-03）；电子天平（编号SH-06）。

1.3试验步骤1.3.1在开始试验前后应记录试验室的环境条件和仪器设备使用台帐。

1.3.2细粒土，称铝盒质量并精确至0.01g(m1)，试样约50g放入铝盒中,称其质量并精确至0.01g(m2)。

中粒土，称铝盒质量精确至0.1g(m1)试样至少500g放入铝盒中称其质量并精确至0.1g(m2)。

粗粒土，称铝盒质量并精确至0.1g(m1)，试样至少2000g放入铝盒中,称其质量并精确至0.1g(m2)。

1.3.3将其称好的试样与铝盒一起放到已达110℃的烘箱内进行烘干，需要的烘干时间随土类和试样数量而变。

当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时,即认为已经烘干。

1.3.4烘干后，从烘箱中取出盛有试样的铝盒，放置冷却。

1.3.5将铝盒和烘干的试样称其质量并精确至细粒土0.01g、中粒土0.1g、粗粒土0.1g（m3）。

1.4计算用下式计算无机结合料稳定土的含水量W（%）W=( m2- m3)×100/( m3- m1)式中：m1—铝盒的质量(g);m2—铝盒和湿稳定土的合计质量(g);m3—铝盒和干稳定土的合计质量(g)；1.5结果无机结合料稳定土的含水量W两次平均值，保留至小数点后两位。

土工和无机结合料稳定材料试验检测

物理风化只改变岩石颗粒的大小和形状，不改变颗粒的成分。物理风化后形成的碎块与氧气二氧化碳和水接触，经过化学变化，变成更细的颗粒并且成分也发生改变，产生与原来岩石成分不同的矿物，这个过程叫做化学风化。
在此基础上，加之生物活动的参与，从而产生有机质的积聚，经过这些风化作用所形成的矿物颗粒堆积在一起，其间贯穿着孔隙，孔隙间存在着水和空气。这种松散的固体颗粒（有时还会含有有机质）水和气体的集合体即是土。
公路土工和无机结合料稳定材料
试验检测培训
第一部分
主要内容
土工
一、土的概述二、颗粒分析（颗粒级配）试验三、界限含水率试验四、击实(最佳含水率、最大干密度)试验五、土的承载比（CBR)试验
第二部分无机结合料稳定材料
一、无机结合料稳定材料击实试验二、无侧限抗压强度试验三、水泥（石灰）剂量
第一部分：土工
《公路土工试验规程》（JTG E40-2007)
一、土的概述
1、土的形成
土是由地壳表面的岩石经过物理风化化学风化和生物风化作用之后的产物。
岩石暴露在大气中，受到温度变化的影响，体积经常发生膨胀和收缩，不均匀的膨胀和收缩使之产生裂缝，同时长期经受风霜雨和雪的侵蚀以及动植物的破坏，逐渐由整块岩石崩解成大小不等和形状不同的碎块，这个过程叫物理风化。
2、土的三相组成
•
土由固体土粒、液体水和气体三相组成。
在本模块中，学生将学习算法初步、统计、概率的基础知识。1．算法是数学及其应用的重要组成部分，是计算科学的重要基础。随着现代信息技术飞速发展，算法在科学技术、社会发展中发挥着越来越大的作用，并日益融入社会生活的许多方面，算法思想已经成为现代人应具备的一种数学素养。中学数学中的算法内容和其他内容是密切联系在一起的，比如线性方程组的求解、数列的求和等。具体来说，需要通过模仿、操作、探索，学习设计程序框图表达解决问题的过程，体会算法的基本思想和含义，理解算法的基本结构和基本算法语句，并了解中国古代数学中的算法。在本教科书中，首先通过实例明确了算法的含义，然后结合具体算法介绍了算法的三种基本结构：顺序、条件和循环，以及基本的算法语句，最后集中介绍了辗转相除法与更相减损术、秦九韶算法、排序、进位制等典型的几个算法问题，力求表现算法的思想，培养学生的算法意识。2．现代社会是信息化的社会，人们面临形形色色的问题，把问题用数量化的形式表示，是利用数学工具解决问题的基础。对于数量化表示的问题，需要收集数据、分析数据、解答问题。统计学是研究如何合理收集、整理、分析数据的学科，它可以为人们制定决策提供依据。本教科书主要介绍最基本的获取样本数据的方法，以及几种从样本数据中提取信息的统计方法，其中包括用样本估计总体分布及数字特征和线性回归等内容。本教科书介绍的统计内容是在义务教育阶段有关抽样调查知识的基础上展开的，侧重点放在了介绍获得高质量样本的方法、方便样本的缺点以及随机样本的简单性质上。教科书首先通过大量的日常生活中的统计数据，通过边框的问题和探究栏目引导学生思考用样本估计总体的必要性，以及样本的代表性问题。为强化样本代表性的重要性，教科书通过一个著名的预测结果出错的案例，使学生体会抽样不是简单的从总体中取出几个个体的问题，它关系到最后的统计分析结果是否可靠。然后，通过生动有趣的实例引进了随机样本的概念。通过实际问题情景引入系统抽样、分层抽样方法，介绍了简单随机抽样方法。最后，通过探究的方式，引导学生总结三种随机抽样方法的优缺点。3．随机现象在日常生活中随处可见，概率是研究随机现象规律的学科，它为人们认识客观世界提供了重要的思维模式和解决问题的模型，同时为统计学的发展提供了理论基础。因此，统计与概率的基础知识已经成为一个未来公民的必备常识。在本模块中，学生将在义务教育阶段学习统计与概率的基础上，结合具体实例，学习概率的某些基本性质和简单的概率模型，加深对随机现象的理解，能通过实验、计算器（机）模拟估计简单随机事件发生的概率。教科书首先通过具体实例给出了随机事件的定义，通过抛掷硬币的试验，观察正面朝上的次数和比例，引出了随机事件出现的频数和频率的定义，并且利用计算机模拟掷硬币试验，给出试验结果的统计表和直观的折线图，使学生观察到随着试验次数的增加，随机事件发生的频率稳定在某个常数附近，从而给出概率的统计定义。概率的意义是本章的重点内容。教科书从几方面解释概率的意义，并通过掷硬币和掷骰子的试验，引入古典概型，通过转盘游戏引入几何概型。分别介绍了用计算器和计算机中的Excel软件产生（取整数值的）随机数的方法，以及利用随机模拟的方法估计随机事件的概率、估计圆周率的值、近似计算不规则图形的面积等。教科书首先通过具体实例给出了随机事件的定义，通过抛掷硬币的试验，观察正面朝上的次数和比例，引出了随机事件出现的频数和频率的定义，并且利用计算机模拟掷硬币试验，给出试验结果的统计表和直观的折线图，使学生观察到随着试验次数的增加，随机事件发生的频率稳定在某个常数附近，从而给出概率的统计定义。概率的意义是本章的重点内容。教科书从几方面解释概率的意义，并通过掷硬币和掷骰子的试验，引入古典概型，通过转盘游戏引入几何概型。分别介绍了用计算器和计算机中的Excel软件产生（取整数值的）随机数的方法，以及利用随机模拟的方法估计随机事件的概率、估计圆周率的值、近似计算不规则图形的面积等。砂浆：由胶凝材料、细骨料和水按适当比例配制而成，是建筑工程用量大而广的一种材料。水泥：凡细磨材料，加入适量水后可制成塑性浆体, 既能在空气中硬化，又能在水中硬化，并能将砂、石等材料牢固地胶结在一起的水硬性胶凝材料，通称水泥。水泥体积安定性：是指水泥在硬化过程中，体积变化是否均匀的性能，简称安定性。水泥安定性不良，会导致构件产生膨胀性裂

无机结合料稳定材料试验检测

3、试验方法(水泥稳定砂砾土）-丙法

将已过筛的试料用四分法逐次分小，直最后取约 33kg试料。再用四分法将所取试料分成6份（至少要5份），每份质量约5.5kg(风干质量）。预定5~6 个不同含水率，依次相差0.5%~1.5%。在估计最佳含水率左右可只差0.5%~1%。（对于水泥稳定类材料，在最佳含水率附近取0.5%，对于石灰、二灰稳定类材料，可取1%）。试样加水拌和均匀后将其装入密封容器或塑料口袋内浸润备用。击实前1h内将所需要的结合料水泥加至浸润后的试料中并且拌和均匀（石灰稳定材料和水泥石灰综合稳定材料，可将石灰和土一起拌匀后进行浸润）。
T0841—2009 无机结合料稳定土的取样方法

根据不同的试验目的，采取不同的取样对策。
• 总体水平控制 • 施工均匀性评价

试验室试验分料
• 目标（理论）配合比阶段各种石料应逐档筛分，然后按设定级配进行配料。

施工过程中混合料取样
• （1）施工现场取料，应在摊铺机后摊铺宽度范围内左、中、右三处取料，进行无侧限抗压强度成型及试验。 • （2）摊铺机后取料，且取料应分别来源于3~4台不同的料车，进行无侧限抗压强度成型及试验。
9.计算公式：
RC=P/A (A=π×D2/4)
Rc-抗压强度 P-最大压力（ N ）； A-面积,D —试件的直径（单位 mm ）。

对于小试件： Rc= P / A =0.00051 P (MPa) 对于中试件： Rc= P / A =0.000127 P (MPa) 对于大试件： Rc= P / A =0.000057 P (MPa)
一、无机结合料稳定材料的击实
1．概述无机结合料:它主要指水泥、石灰、粉煤灰和石灰或水泥粉煤灰。所用水泥稳定材料、石灰稳定材料、石灰粉煤灰稳定材料等都属于无机结合料稳定材料。无机结合料稳定材料属于半刚性材料,广泛用于高等级公路路面基层、底基层，称为半刚性基层、底基层

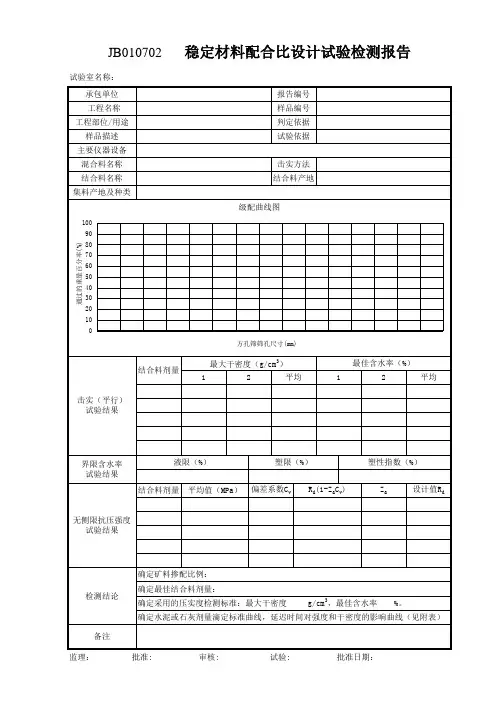

无机结合料稳定材料报告样表

JB010702
试验室名称：承包单位工程名称工程部位/用途样品描述主要仪器设备混合料名称结合料名称集料产地及种类
稳定材料配合比设计试验检测报告
报告编号样品编号判定依据试验依据击实方法结合料产地级配曲线图
100 90
通过的重量百分率(%)
80 70 60 50
40 30 20 10 0 方孔筛筛孔尺寸(mm)
结合料剂量
最大干密度（g/cm3） 1 2 平均 1
最佳含水率（%） 2 平均
击实（平行）试验结果
界限含水率 MPa）
塑限（%）偏差系数Cv Rd(1-ZaCv)
塑性指数（%） Za 设计值Rd
无侧限抗压强度试验结果
确定矿料掺配比例：检测结论确定最佳结合料剂量：确定采用的压实度检测标准：最大干密度 g/cm3，最佳含水率 %。确定水泥或石灰剂量滴定标准曲线，延迟时间对强度和干密度的影响曲线（见附表）备注监理：批准: 审核: 试验: 批准日期：

无机结合料稳定土无侧限抗压强度试验报告

无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2006-6-27无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-6-30无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-6无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-25无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-29无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-7-30无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-8-19无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-8-27无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-8-10无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-9-14无机结合料稳定土无侧限抗压强度试验报告主管：复核：试验：日期：2007-9-15主管：复核：试验：日期：2007-9-16主管：复核：试验：日期：2007-9-17主管：复核：试验：日期：2007-9-18主管：复核：试验：日期：2007-9-19主管：复核：试验：日期：2007-8-10主管：复核：试验：日期：2006-08-12主管：复核：试验：日期：2006-08-13主管：复核：试验：日期：2006-08-14主管：复核：试验：日期：2006-08-15主管：复核：试验：日期：2006-08-19主管：复核：试验：日期：2006-08-07主管：复核：试验：日期：2006-08-20。

无机结合料稳定材料无侧限抗压强度试验原始记录

受控编号：
工程名称混合料名称试件压实度（%）
加载速率（mm/min）
试件号养生前试件质量m2（g）浸水前试件质量m3（g）浸水后试件质量m4（g）养生期间质量损失m2-
m3(g) 吸水量m4-m3（g）养生前试件的高度h（mm）浸水后试件的高度h（mm）试件的最大压力P（N）无侧限抗压强度Rc(MPa)
试件号盒号
12
3
4
5
6
7
8
9
10 11 12
13
盒质量（g）
盒+湿试样质量(g) 含水盒+干试样质量(g) 量
水质量（g）
干试样质量(g)
含水量（%）
最小值（MPa）标准差
最大值(MPa) 变异系数(%)
平均值(MPa) 代表值(MPa)
仪器设备
路面材料强度试验仪（YQCX-316）标准养护室（YQCX -19）电子天平ZN-50002（YQCX326）数显卡尺（YQCX -57） 101-2A电热鼓风干燥箱（YQCX -169）
无机结合料稳定材料无侧限抗压强度试验原始记录
第1页共2页
路段范围
委托编号
试件尺寸(mΒιβλιοθήκη )结合料剂量（%）养生龄期（d）
最大干密度（g/cm³）
最佳含水量（%）
12
3
4
5
6
7
8
试验日期制件日期
养生环境温度： ℃相对湿度： %
9
10
11
12
13
审核：
试验：
受控编号：
第2页共2页
无机结合料稳定材料无侧限抗压强度试验原始记录
试验方法及依据标准
审核：
试验：

浅析无机结合料无侧限抗压强度试验方法

133GLOBAL CITYGEOGRAPHY 浅析无机结合料无侧限抗压强度试验方法习雅君（西安公路研究院，陕西　西安　７１００６５）摘要：无机结合料作为路面的基层，将其应用到公路施工建设中能够在一定程度上降低公路施工成本费用。

为此，文章结合实验操作对无机结合料无侧限抗压强度试验方法进行分析，加强人们对无机结合料稳定性能的进一步了解。

关键词：无机结合料；无侧限抗压强度；试验方法一、无机结合料无侧限抗压强度试验目的是适用范围无机结合料无侧限抗压强度试验一般被应用于对无机结合料稳定土试件无侧限抗压强度的测试。

无机结合料无侧限抗压强度试验方法包括：根据预定干密度用静力压实法制作备件和应用锤击法制作试件。

试件要保证统一，基本上都是直径为１：１的圆柱体。

二、无机结合料无侧限抗压强度试验仪器设备和材料的准备（一）仪器设备。

无机结合料无侧限抗压强度试验所应用仪器设备有：①孔径为２０毫米、２５毫米、５毫米的圆孔筛各一个。

②能够适用在不同土中的试模，比如最大粒径不超过１０毫米细粒土的试模直径为５０毫米、高为５０毫米；最大粒径不超过２５毫米中粒土的试模直径为１００毫米、高为１００毫米；最大粒径不超过４０毫米粗粒土的试模直径为１５０毫米、高为１５０毫米．。

③脱模器。

④反力框架。

反力框架的规格在４００ＫＮ以上。

⑤液体千斤顶。

液压千斤顶的规模是２００到１０００ＫＮ。

⑥夯锤和导管。

⑦密封下的湿气箱。

⑧水槽。

水槽的深度要超过试件高度５０米。

⑨路面材料强度试验仪以及合适的压力机。

除此之外，还需要准备量筒、漏斗、大小铝盒、烘箱等。

（二）材料准备。

将准备好的具有当地代表性的固化风干试料用木锤进行捣碎处理，将土过筛进行分类。

如果试料是粗粒土，需要从这些粗粒土中去除超过４０毫米的颗粒。

如果试料是中粒土，需要从这些中粒土中去除超过２５毫米或者２０毫米的颗粒。

如果试料是细粒土，则是需要去除其中超过１０毫米　的颗粒。

在试验正式操作的前一天，选择具有代表性的试料来对风干含水量进行测定。

无机结合料试验

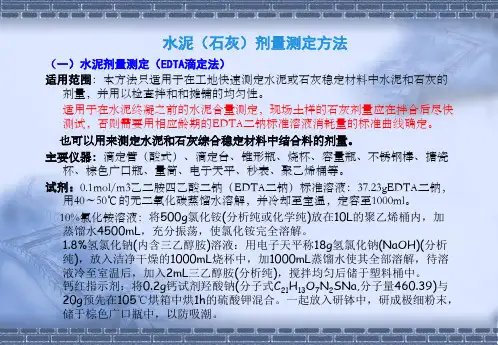

小试件不大于10% 中试件不大于15% 二、无机结合料稳定土的击实试验（T0804-94）（参照土的击实试验）三、水泥或石灰稳定料中水泥或石灰剂量的测定方法 EDTA滴定法（T0809-94）（一）适用范围：本方法只适用于在工地快速测定水泥稳定料或石灰稳定料中水泥和石灰的剂量，并用以检查拌和的均匀性。（二）主要仪器：滴定管（酸式）、搪瓷杯、量筒、天平等（三）方法步骤： 1.准备标准曲线 2.试样的配制：取样，样品风干后，分别过2.0或2.5mm筛。5种试样（每种2个样品，共出10 个样品）。（1）按下公式计算混合料组成的计算：干料质量=湿料质量/（1+含水量）干混合料质量=300/（1+最佳含水量）干土质量=干混合料质量/（1+水泥（石灰）质量）干水泥（石灰）质量=干混合料质量-干土质量湿土质量=干土质量×（1+土的风干含水量）湿石灰（水泥）质量=干石灰（水泥）×（1+石灰（水泥）的风干含水量）土中应加入的水=300g-湿土质量-湿石灰质量（2）举例：首先，制取试样10种，并放入搪瓷杯中备用。 1种：称2份300g集料，含水量为最佳含水量。 2种：水泥剂量为2%的水泥混合土2份300g，含水量为最佳含水量。 3种、4种、5种分别准备2份水泥剂量分别为4%、6%、8%的水泥土混合料，含水量为最佳含水量。其次：将10个搪瓷杯中分别加入600毫升10%氯化铵溶液，充分搅拌3分钟（每分钟110-120次），放置沉淀4分钟，这样可得到澄清的悬浊液，将上部清液移到300毫升的烧杯内，搅匀，加盖待测。 3.滴定：用移液管吸取上层（液面下1-2cm）悬浊液10毫升，放入200毫升的三角瓶中，用量筒取10毫升1.8%氢氧化钠（内含三乙醇胺）溶液倒入三角瓶中，此时溶液PH值=12.5-13.0（用试纸检测）,然后加入钙红指示剂（黄豆粒大小），摇匀，溶液呈玫瑰红色。用EDTA二钠标准液滴定到纯蓝色为终点，记录EDAT二钠的耗量，以毫升计，读至0.1毫升。 4.其它试样均用同种方法滴定，记录结果。 5.绘图：以同一种水泥剂量混合料消耗EDAT二钠毫升数的平均数为纵坐标，以水泥剂量为横坐标制图。是一根顺滑的曲线。四、水泥稳定土（砂砾）筛分试验：（参照粗集料筛分试验）五、水泥稳定土（砂砾）液塑限试验：（参照土的液塑限试验）《公路路面基层施工技术规范》JTJ034-2000要求： 1、无机结合料稳定土不同基层、底基层材料的抗压强度标准：（单位：Mpa)

无机结合料稳定材料配合比试验记录

无机结合料稳定材料配合比验记录试表记-61
试验依据标准
JTJ057-94，JTJ034-2000
试验检测类型
合同段号
任务单编号
稳定土类型
设计强度（Mpa）
施工要求压实度（%）
试件尺寸（mm）
制件方法
静压法
试件养生温度（℃）
制件日期
年月日
试验日期
年月日
原材料
试样编号
水泥
石灰
粉煤灰
碎（砾）石
碎（砾）石
石屑
砂
试样名称
规格标号
厂牌产地
无侧限抗压强度试验结果
配合比
编号
结合料
剂量（%）
材料配合比例（%）
>4.75mm颗粒含量（%）
最大
干密度（g/cm3）
试件
干密度（g/cm3）
无侧限抗压强度（Mpa）
试件个数（个）
强度平均值
强度标准差
变异系数（%）
%
概率
强度值
试验：校核：

无机结合料稳定土的检测

（3）利用所绘制的标准曲线，根据EDTA二钠标准溶液消耗量，确定混合料中的水泥或石灰剂量。
5.结果整理
❖ 本试验应进行两次平行测定，取算术平均值，精确至0. 1mL。允许重复性误差不得大于均值的5%，否则，重新进行试验。
6.检测报告内容
(1)无机结合料稳定材料名称； (2)试验方法名称； (3)试验数量n； (4)试验结果极小值和极大值； (5)试验结果平均值 X ； (6)试验结果标准差S； (7)试验结果变异系数Cv。
湿混合料质量－湿土质量－湿石灰质量
3.准备标准曲线
（3）准备5种试样，每种两个样品，中、粗粒土，每个样品取 1000g左右，细粒土可取300g左右。
（4）在盛样器内加入两倍试样质量(湿料质量)体积的10%氯化铵溶液，料为300g，搅拌3 min(每分钟搅110~120次)；料为1000g，搅拌5min。静置10min，取上部澄清液体于烧杯内待测；若溶液浑浊则应增加放置沉淀时间。
（14）表面皿：Ф9cm，10个。
（15）研钵：Ф12~13cm，1个。
（16）洗耳球：1个。
（17）精密试纸：pH12~14。
（18）聚乙烯桶：20L(装蒸馏水和氯化铵及EDTA二钠标准溶液)，3个； 5L(装氢氧化钠)，1个；5L(大口桶)，10个。
（19）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
测试示意图
5.标定仪器
（2）再将装有14%标准液的烧杯放在直读式测钙仪上，开始搅拌后，放入钙电极和甘汞电极。停止搅拌后，调整校正Ⅱ旋钮，使之显示14.0。
（3）如此重复2~3次。每次用6%和14%标准液校正均能显示6.0和14.0时，仪器标定即完毕。
6.检测步骤
（1）取代表性的石灰稳定细粒土约1000g，石灰稳定中、粗粒土约3000g，拌匀后备用。

无机结合料稳定材料滴定试验 24

滴定管、滴定台、锥形瓶、烧杯、容量瓶,天平、不锈钢棒、量筒、聚乙烯桶等 2014.05.12 4.0 K19+700-K20+150左幅辅道检测结果试验条件混合料名称试验方法常温水泥稳定碎石 EDTA滴定法
编号水泥剂量（%）编号水泥剂量（%）
1 4.5 14 /
2 4.3 15 /
水泥或石灰剂量试验检测报告
试验室名称：四川衡信公路工程试验检测有限公司G108新邛路邛崃段建设工程中心试验室承包单位工程名称工程部位/用途样品描述主要仪器设备试验日期结合料种类剂量施工路段四川瑞通工程建设有限公司 G108新邛路邛崃段建设工程项目路面底基层水稳底基层混合料
报告编号样品编号判定依据试验依据 XQ01-水稳水泥-024 20140512 / JTG E51-2009
4.5
0.146
3.3
4.0
检测结论
该结合料所测项目结果符合设计要求。
备注
试验：
复核:
审批:
3 / 16 /
4 / 17 /
5 / 18 /
6 / 19 /
7 / 20 /
8 / 21 /
9 / 22 / 变异系数 Cv
10 / 23 /
11 / 24 /
12计评定
平均值X （%）
极小值（%）
极大值（%）
标准差S （%）
4.4
4.3
