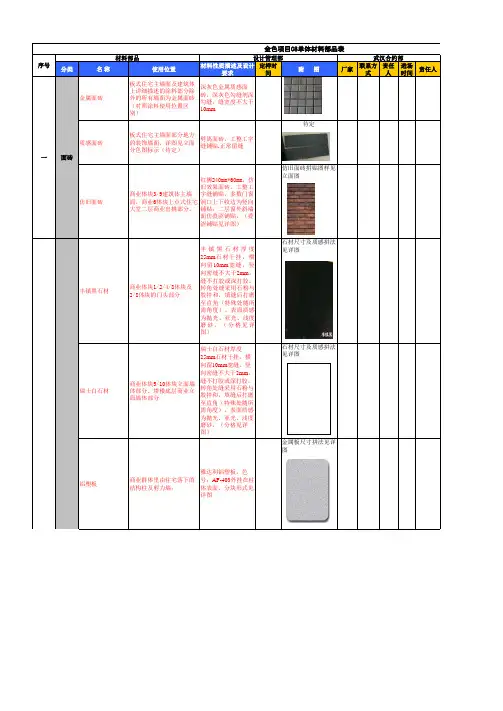

分类名 称使用位置材料性质描述及设计要求定样时间附 图厂家联系方式责任人进场时间责任人金属面砖板式住宅主墙面及建筑体上详细描述的涂料部分除外的所有墙面为金属面砖（对照涂料使用位置区别）深灰色金属质感面砖，深灰色勾缝剂深勾缝，缝宽度不大于10mm质感面砖板式住宅主墙面部分地方的装饰墙面，详图见立面分色图标示（待定）劈离面砖，工整工字缝铺贴,正常留缝待定仿旧面砖商业体块3/9建筑体主墙面，商业6体块上点式住宅大堂二层商业出挑部分。
红狮240mm*60mm，仿旧效果面砖。
工整工字缝铺贴。
多数门窗洞口上下收边为竖向铺贴；二层窗外斜墙面仿叠涩铺贴。
（叠涩铺贴见详图）仿旧面砖拼贴图样见立面图丰镇黑石材商业体块1/2/4/8体块及2/8体块的门头部分丰镇黑石材厚度25mm 石材干挂，横向留10mm 宽缝，竖向密缝不大于2mm ，缝不打胶或深打胶。
转角处缝采用石粉与胶拌和，填缝后打磨至直角（特殊处随所需角度）。
表面质感为抛光、亚光、浅度磨砂。
（分格见详图）石材尺寸及质感拼法见详图瑞士白石材商业体块5/10体块立面墙体部分、塔楼底层商业立面墙体部分瑞士白石材厚度25mm 石材干挂，横向留10mm 宽缝，竖向密缝不大于2mm ，缝不打胶或深打胶。
转角处缝采用石粉与胶拌和，填缝后打磨至直角（特殊处随所需角度）。
表面质感为抛光、亚光、浅度磨砂。
（分格见详图）石材尺寸及质感拼法见详图铝塑板商业群体里由住宅落下的结构柱及剪力墙；雅达利铝塑板，色号：AF-403外挂在柱体表面，分块形式见详图金属板尺寸拼法见详图序号设计管理部武汉合约部一面砖金色项目C8单体材料部品表材料部品商业街地面石材及住宅架空层地面石材商业街地面、住宅架空层地面建议住宅架空层上采用自然面小块石材，商业街地面选用尺度大些的石材。
具体由景观设计师确定收边石材板楼大堂地平与彩釉幕墙在室外的立面收边处此处石材做法同墙面，室内地平至室外地平部位选用浅度磨沙石材，分格见详图石材尺寸及质感拼法见详图压顶石材商业体块石材外墙的压顶与本体块石材相同，在压顶处采用抛光石材做为压顶，（工艺见详图）室内效果效果建议，板楼及塔楼大堂室内墙地面外墙外表面为黑色石材的墙面，在室内时墙体表面交圈，表面效果同外墙；建议地面为浅色石材，如白沙米黄或瑞士白（模仿白色水泥自流平效果）1：深灰色涂料板楼：1：建筑体北立面四周边框内的凹入部分为深灰色涂料（不含露台）；2：建筑体西立面造型框体内的上下层窗间墙体为深灰色涂料；3：建筑体东立面四周边框内凹部分为深灰色涂料（不含窗户装饰框体）4：建筑体东立面造型内窗间墙工艺做法由海虹老人牌涂料厂厂家提供（细颗粒），色号NCS S 6500-N或NCSS 6000-N。
2：中灰色涂料板楼1：建筑体北立面四周边框内出挑露台的侧面及底面为中灰色涂料；2：南立面的露台的侧面及底面为中灰色涂料;4:塔楼：凹阳台内墙面工艺做法海虹老人牌涂料厂家提供（平涂），色号NCS S5500-N。
HUO 二涂料三3:浅灰色涂料板楼：建筑体西立面内凹露台的顶棚面工艺做法由海虹老人牌涂料厂家提供（平涂），色号NCS S1500-N或NCS S1000-N。
4：白色涂料塔楼：建筑体主墙面表面;商业街吊顶工艺做法由海虹老人牌涂料厂家提供（平涂），色号NCS S0603-R80B或NCS S0505-R80B。
四木材窗外木百叶商业体块3体块、9体块的首层上层窗外百叶，具体位置详见体块立面图纸松木制作木百叶窗扇,灰绿色亚光漆面处理,与墙面合页固定安装,可合闭在窗口，色号NCS S7502-G细部尺寸见详图钢化夹胶玻璃住宅南立面玻璃盒子、塔楼阳台栏板，（位于钢制栏板的外侧），商业体块的幕墙玻璃。
双面钢化夹胶白玻（注意：塔楼栏板，钢化玻璃两边外露边缘双面磨边）厚度由厂家根据计算确定。
分格尺寸见详图彩釉玻璃商业体块1体块彩釉色块图案为实体填充色块与中空色块交替排列布置于双面钢化玻璃上；其中一个标准色块的尺寸为80*20，色块列间中距80mm，色块行间中距160mm，釉彩颜色共为4种。
色号待选。
分格尺寸见详图玻璃雨蓬板楼住宅大堂主入口双面钢化夹胶白玻与骨架固定分格尺寸见详图磨砂玻璃包柱商业体块10体块首层架空部分的柱子白色钢化玻璃，单面磨砂，磨砂面朝内，L固定件固定于柱面上内设灯光照明分格尺寸见详图商业橱窗玻璃商业各个体块与所在体块的幕墙做法相同,内部设照明.分格尺寸见详图玻璃五灯光幕墙塔楼裙房的商业体块的7体块幕墙分格的部分分格先做灯光幕墙,具体做法由幕墙厂家提供.扁钢栏杆板式住宅北立面露台栏杆扶手；板式住宅南立面露台东侧栏杆扶手。
扁钢栏杆及扶手尺寸根据厂家计算确定,需要保证不弯曲,氟碳喷涂处理表面，色号NCS S 8500-N或NCS S 8000-N细部尺寸见详图及厂家图纸槽钢板楼南立面露台南侧玻璃外框轻型槽钢，槽钢阴角为90度直角转折，氟碳喷涂处理表面，色号NCS S 8500-N或NCS S 8000-N细部尺寸见详图及厂家图纸工字钢板楼南立面露台立柱及边框轻型工字钢，工字钢阴角为90度直角转折，氟碳喷涂处理表面，色号NCS S8500-N或NCS S8000-N细部尺寸见详图及厂家图纸墨绿色空调金属百叶商业体块3/9体块的空调机位方钢外框，氟碳喷涂处理表面，色号NCSS 7502-G。
细部尺寸见详图黑色空调金属百叶商业体块1/2/4/8体块的空调机位方钢外框，氟碳喷涂处理表面，色号NCSS 8500-N或NCS S8000-N。
细部尺寸见详图灰色金属百叶住宅北立面空调机位、商业体块的5/10及6/7体块方钢外框，色号同门窗框（注意：住宅空调机位的百叶东西两侧安装有不同规律，请参照图纸）细部尺寸见详图商业公共楼梯商业体块，四部室外楼梯楼梯段侧面铝板饰面，钢制栏杆，氟碳喷涂处理表面,色号NCS S 8500-N或NCSS 8000-N。
细部尺寸由设计院提供金属材料/金属构件六住宅窗护栏塔楼和板楼住宅窗户护拦钢制护栏,氟碳喷涂处理表面,色号同窗框.住宅楼梯间窗户护栏板楼住宅两个楼梯间窗户内侧的护栏钢制护栏,氟碳喷涂处理表面,色号同窗框.穿孔钢板商业体块１０西墙面1260mm宽度，２mm厚热轧钢板。
钢板根据分格裁切成最后尺寸并穿好空洞，用白色氟碳漆处理表面。
施工时铆接在龙骨上，缝不打胶。
金属板花箱商业体块3及体块北侧外走廊种植箱制作铁艺花箱，大样见详图,氟碳漆处理表面,色号:NCS S7502-G点式幕墙商业体块2、商业体块4、商业体块8的外幕墙点式幕墙连接点色号NCS S 8500-N或NCSS 8000-N，设计提供尺寸分隔和要求，厂家提供工艺做法，设计方确定。
铝合金幕墙商业体块中除特殊要求的幕墙以外的所有幕墙幕墙框氟碳喷涂，色号NCS S 8500-N或NCS S 8000-N。
设计提供尺寸分隔和要求，厂家提供工艺做法，设计方确定。
玻璃肋幕墙商业体块５南侧的外幕墙通高高度玻璃肋式幕墙,超白玻安全玻璃．幕墙肋固定于顶面、地面的暗卡槽内，预埋于土建墙地面内,肋外侧需要有卡边保护。
设计提供尺寸分隔和要求，厂家提供工艺做法，设计方确定。
彩釉玻璃幕墙板式住宅大堂铝幕墙安装及要求采用隐框幕墙工艺安装石材幕墙商业体块1/2/4/5/6/7/8/10体块设计提供石材分隔和要求（结合所选石材，与专业厂家共同确认石材划分形式及尺寸），厂家提供干挂的工艺做法，设计方确定。
七幕墙商业体块３、商业体块９铝板根据分格裁切成最后尺寸，色号NCS S 7502-G,施工工艺由幕墙厂家提供1:商业体块７西立面商业入口周围部分墙面；2:商业体块３建筑主体与结构柱之间的连梁外装饰面．3:板楼住宅南立面遮阳板.４：建筑体西立面，凸出的造型框整体；3:东立面窗户四周突出框体.铝板根据分格裁切成最后尺寸,雅达利铝塑板AF-400,施工工艺由幕墙厂家提供大堂门住宅款式和颜色由设计确定封样，厂家配合完成并提供构件尺寸及材料样本待定单元门住宅款式和颜色由设计确定封样，厂家配合完成并提供构件尺寸及材料样本待定阳台门住宅工艺做法由厂家提供，分格由设计方提供，灰色框架，色号：待定待定立面窗住宅外立面普通门窗断桥铝合金窗,平开加上悬,(见门窗立面)铝框粉末喷涂,色号:NCS S 6500-N(闪银灰色)待定入户门住宅款式和颜色由设计确定封样，厂家配合完成并提供构件尺寸及材料样本待定交通核的管井门住宅款式和颜色由设计确定封样，厂家配合完成并提供构件尺寸及材料样本待定商铺门每一个商铺需要单独考虑款式和颜色由设计确定封样，厂家配合完成并提供构件尺寸及材料样本待定商业体块标识各个商业体块（具体位置参照体块立面）需营销确定名称，由厂家提供符合建筑整体感觉的款式和颜色样本，由设计确定封样。
待定住宅大堂公寓LOGO 板楼、塔楼入口大堂需甲方提供企业标识，由厂家提供符合建筑整体感觉的款式和颜色样本，由设计确定封样。
待定商铺门牌号各个商业店面入口明显处（具体位置协调商业体块整体确定）由厂家提供符合建筑整体感觉的款式和颜色样本，由甲方及设计确定门牌顺序。
待定十一九标识灯具门/窗铝板商业部分灯具由照明设计单位按照设计方要求提供样本（后期提供）八万科LOGO塔楼顶部需甲方提供企业标识，由厂家提供符合建筑整体感觉的款式和颜色样本，由设计确定封样。
指引标识各个商业体块内街，交通要枢纽处由厂家提供符合建筑整体感觉的款式和颜色样本，由设计确定封样。
每家商铺的广告灯箱按照各商业体块立面确定各商铺灯箱安装位置（详见立面图纸）按照设计方提供图纸由专业厂家确认尺寸及外装方式。
每家商铺分别确认，按照假定商铺业态设计公共广告灯箱按照各商业体块立面确定各商铺灯箱安装位置（详见立面图纸）按照设计方提供图纸由专业厂家确认尺寸及外装方式。
每家商铺分别确认，按照假定商铺业态设计自动扶梯商业体块（具体位置详见图纸）由厂家提供款式、颜色、尺寸，设计方配合选型。
观光电梯板楼住宅大堂 （具体位置详见图纸）由厂家提供款式、颜色、尺寸，设计方配合选型。
住宅入户电梯板楼及塔楼住宅（具体位置详见图纸）由厂家提供款式、颜色、尺寸，设计方配合选型。
住宅可视对讲板楼与塔楼入户大堂由厂家提供款式、颜色、尺寸，设计方配合选型。
广告旗/广告帆商业体块立面外由厂家提供符合建筑整体感觉的款式和颜色样本，由设计确定封样。
遮阳篷商业体块3/7/9的门窗上口.不同地方选用不同式样尺寸颜色的固定或可折叠的遮阳篷.广告灯箱十二配套设备十三户外休闲座椅商业体块外围由厂家提供符合建筑整体感觉的款式和颜色样本，由设计确定封样。
信报箱住宅大堂由厂家提供符合建筑整体感觉的款式和颜色样本，由设计确定封样。
雨水管住宅主体PVC雨水管尺寸根据计算确定颜色同其所在屋面厂家提供样品,设计方及甲方封样十四其他。
