《通信设备工程安装施工规》根据通信设备的类型，本规分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。
第一部分程控交换设备工程安装施工规一、安装工艺1. 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。
1.2 用吊垂测量，机架安装垂直偏差度应不大于3mm。
1.3大列主走道侧必须对齐成直线，误差不大于5mm。
相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。
1.4 各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。
1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。
各种文字和符号标志应正确、清晰、齐全。
1.6 机架、列架必须按施工图的抗震要求进行加固。
1.7 告警显示单元安装位置端正合理，告警标志清楚。
2. 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
2.2终端设备应配备完整，安装就位，标志齐全、正确。
3. 总配线架及各种配线架3.1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
3.3 总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。
3.4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。
3.5 配线架必须按施工图要求进行抗震加固。
3.6 总配线架直列告警装置及总告警装置设备安装齐全。
4. 电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。
4.2 安装走道应符合下列规定：（1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；（2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。
（3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。

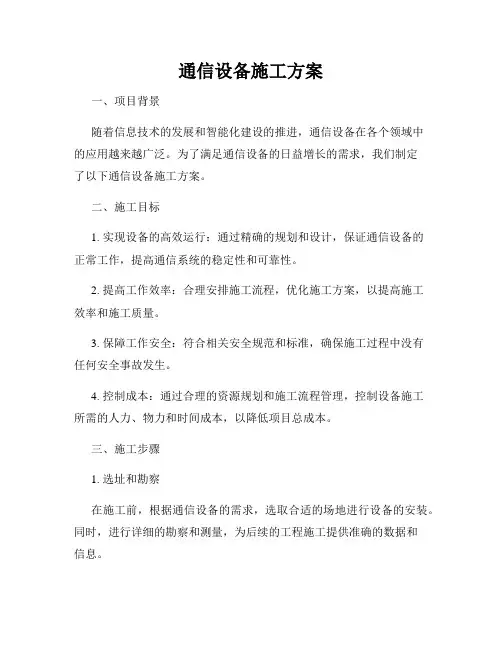

通信设备施工方案
通信设备施工方案一、项目背景随着信息技术的发展和智能化建设的推进，通信设备在各个领域中的应用越来越广泛。
为了满足通信设备的日益增长的需求，我们制定了以下通信设备施工方案。
二、施工目标1. 实现设备的高效运行：通过精确的规划和设计，保证通信设备的正常工作，提高通信系统的稳定性和可靠性。
2. 提高工作效率：合理安排施工流程，优化施工方案，以提高施工效率和施工质量。
3. 保障工作安全：符合相关安全规范和标准，确保施工过程中没有任何安全事故发生。
4. 控制成本：通过合理的资源规划和施工流程管理，控制设备施工所需的人力、物力和时间成本，以降低项目总成本。
三、施工步骤1. 选址和勘察在施工前，根据通信设备的需求，选取合适的场地进行设备的安装。
同时，进行详细的勘察和测量，为后续的工程施工提供准确的数据和信息。
2. 设备安装根据选址和勘察的结果，制定安装方案。
设备安装包括设备的组装、布线、调试等步骤，确保设备的正确设置和正常运行。
3. 系统连接与调试在设备安装完成后，对系统连接进行调试，确保各个设备之间的联通性和兼容性。
同时，也要确保系统的数据传输、语音通信等功能正常运行。
4. 安全测试与验收在整个施工过程中，注重安全措施的执行与检查，保证设备安装和连接的稳定性和安全性。
经过严格的测试和验证，确保设备满足相关技术规范和标准，最终完成工程项目的验收。
四、技术支持和维护设备施工完成后，我们将提供长期的技术支持和维护服务，以确保设备的稳定运行和故障的及时处理。
我们将建立完善的售后服务体系，为客户提供快速响应和解决方案。
五、风险管理在项目施工过程中，我们将设立专门的风险管理小组，监控施工过程中的各项风险，并制定应对措施，以确保项目的顺利进行。
同时，我们也将与客户保持密切的沟通，及时解决各类问题和困难，以降低风险发生的可能性。
六、总结与展望通过精心制定的通信设备施工方案，我们旨在实现设备的高效运行，提高工作效率，保障施工安全，控制成本。
通信设备工程安装施工要求规范
通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。
第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。
1.2用吊垂测量，机架安装垂直偏差度应不大于3mm。
1.3大列主走道侧必须对齐成直线，误差不大于5mm。
相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。
1.4各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。
1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。
各种文字和符号标志应正确、清晰、齐全。
1.6 机架、列架必须按施工图的抗震要求进行加固。
1.7告警显示单元安装位置端正合理，告警标志清楚。
2 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
2.2终端设备应配备完整，安装就位，标志齐全、正确。
3 总配线架及各种配线架3.1总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
3.3总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。
3.4配线架接线板安装位置应符合施工图设计，各种标志完整齐全。
3.5 配线架必须按施工图要求进行抗震加固。
3.6 总配线架直列告警装置及总告警装置设备安装齐全。
4 电缆走道及槽道4.1电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。
4.2安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。
3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
通信工程施工规范
通信设备工程安装施工规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。
第一部分程控交换设备工程安装施工规范一安装工艺1 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。
1.2 用吊垂测量，机架安装垂直偏差度应不大于3mm。
1.3 大列主走道侧必须对齐成直线，误差不大于5mm。
相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。
1.4 各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。
1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。
各种文字和符号标志应正确、清晰、齐全。
1.6 机架、列架必须按施工图的抗震要求进行加固。
1.7 告警显示单元安装位置端正合理，告警标志清楚。
2 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
2.2 终端设备应配备完整，安装就位，标志齐全、正确。
3 总配线架及各种配线架3.1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
3.3 总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。
3.4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。
3.5 配线架必须按施工图要求进行抗震加固。
3.6 总配线架直列告警装置及总告警装置设备安装齐全。
4 电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50mm。
4.2 安装走道应符合下列规定：1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。
3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《通信设备工程安装施工规》根据通信设备的类型，本规分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备五个部分。
第一部分程控交换设备工程安装施工规一、安装工艺1. 机架设备1.1 机房机架设备位置安装正确，符合安装工程设计平面图要求。
1.2 用吊垂测量，机架安装垂直偏差度应不大于3mm。
1.3 大列主走道侧必须对齐成直线，误差不大于5mm。
相邻机架应紧密靠拢；整列机面应在一平面上，无凹凸现象。
1.4 各种螺栓必须拧紧，同类螺丝露出螺帽的长度应一致。
1.5 机架上的各种零件不得脱落或碰坏，漆面如有脱落应予补漆。
各种文字和符号标志应正确、清晰、齐全。
1.6 机架、列架必须按施工图的抗震要求进行加固。
1.7 告警显示单元安装位置端正合理，告警标志清楚。
2. 机台和外围终端设备2.1 机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
2.2终端设备应配备完整，安装就位，标志齐全、正确。
3. 总配线架及各种配线架3.1 总配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
3.2 总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
3.3 总配线架及各种配线架（含数字配线架、中间配线架等）各直列上下两端垂直误差应不大于3mm，底座水平误差每米不大于2mm。
3.4 配线架接线板安装位置应符合施工图设计，各种标志完整齐全。
3.5 配线架必须按施工图要求进行抗震加固。
3.6 总配线架直列告警装置及总告警装置设备安装齐全。
4. 电缆走道及槽道4.1 电缆走道及槽道的安装位置应符合施工图设计的规定，左右偏差不得超过50m m。
4.2 安装走道应符合下列规定：（1）水平走道应与列架保持平行或直角相交，水平度每米偏差不超过2mm；（2）垂直走道应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。
（3）走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
4.3 电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。
电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。
4.4 安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。
安装后的走道应整齐一致，不得有起伏不平或歪斜现象。
4.5 安装槽道应符合下列规定：（1）端正牢固，并与大列保持垂直；（2）列间槽道应成一直线，从前向后看左右偏差不超过3mm；（3）两外槽道拼接处水平度偏差不超过2mm；（4）布放电缆及电源线的检查。
5. 布放电缆5.1 布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。
5.2 交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
5.3 电缆转弯应均匀圆滑，电缆弯的曲率半径应大于60mm。
5.4 布放走道电缆必须绑扎。
绑扎后的电缆应互相紧密靠拢，外观平直整齐。
线扣间距均匀，松紧适度。
用麻线扎线时必须侵蜡。
5.5 布放槽道电缆可以不绑扎，槽电缆应顺直，尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
5.6 在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。
6. 插接架间电缆及布线6.1架间电缆的插接、电缆的走向及路由均符合厂家有关规定。
6.2架间电缆及布线的两端必须有明显标志，不得错接、漏接。
6.3插接部位应紧密牢靠，接触良好。
插接端子无折断或弯曲现象。
6.4架间电缆及布线的外观平直整齐。
7. 敷设电源线7.1 机房直流电源线的安装路由、路数及布放位置应符合施工图的规定。
电源线的规格、熔丝的容量均应符合设计要求。
7.2 电源线必须采用整段线料，中间无接头。
7.3交换系统用的交流电源线必须有接地保护线。
7.4直流电源线的成端接续连接牢靠，接触良好，电压降指标及对地电位符合设计要求。
7.5机房的每路直流馈电线连同所接的列电源线和机架引入线两端腾空时，用500V 兆欧表测试正负线间和负线对地间的绝缘电阻均不得小于1MΩ。
7.6 交换系统使用的交流电源线两端腾空时，用500V兆欧表测试芯线间和芯线对地的绝缘电阻均不得小于1 MΩ。
7.7列间馈电线采用架空敷设时，铜（铝）条应整齐平直，看不出有明显不平及锤痕。
导线的固定方法和要求，应符合施工图的规定。
7.8 铜（铝）条馈电线在正线上涂有红色油漆标志，其他不同电压的电源线有不同颜色标志区分。
涂漆应光滑均匀，不应漏涂和流痕。
7.9采用胶皮绝缘线作直流馈电线时，每对馈电线应保持平行，正负线两端应有统一红蓝标志。
安装好的电源线末端必须有胶带等绝缘物封头，电缆剖头处必须用胶带和护套封扎。
二、系统检查测试1．通电测试前的检查1.1 程控交换设备的标称直流工作电压为-48V，电压允许变化围为-57~-40V。
1.2 设备通电前，应对下列容进行检查：（1）各种电路板数量、规格及安装位置与施工文件相符；（2）设备标志齐全正确；（3）设备的各种选择开关应置于指定位置；（4）设备的各级熔丝规格符合要求；（5）列架、机架及各种配线架接地良好；（6）设备部的电源布线无接地现象。
1.3 交换机通电前，应在机房主电源输入端子上测量电源电压，确定正常后，方可进行通电测试。
2．硬件检查测试2.1 各级硬件设备按厂家提供的操作程序，逐级加上电源。
2.2设备通电后，检查所有变换器的输出电压均应符合规定。
2.3各种外围终端应设备齐全，自测正常。
设备风扇装置应运转良好。
2.4检查交换机、配线架等各级可闻、可见告警信号装置应工作正常、告警准确。
2.5 交换机系统配置的时钟同步装置应工作正常。
各级交换中心配备的时钟等级和性能参数应符合相关的国家标准和规定要求。
2.6 装入测试程序，通过人机命令或自检，对设备进行测试检查，确认硬件系统无故障，并提供测试报告。
3．系统检查测试3.1 交换系统的检查测试应包括下列主要项目：（1）系统的建立功能1）系统初始化；2）系统自动/人工再装入；3）系统自动/人工再启动。
（2）系统的交换功能1）市话本局及出入局（包括移动局）呼叫；2）市话汇接呼叫；3）与各种用户交换机的来去话呼叫；4）国、国际长途来、去（转）话呼叫（人工、半自动、全自动）；5）市—长、长—市局间中继电路呼叫；6）计费功能；7）非业务；8）特种业务呼叫；9）新业务性能；10）智能网功能；11）ISDN功能。
（3）系统的维护管理功能1）软件版本检查，是否符合合同规定；2）人机命令核实；3）告警系统测试；4）话务观察和统计；5）例行测试；6）中继线和用户线的人工测试；7）用户数据、局数据生成规化检查和管理；8）故障诊断；9）冗余设备的自动倒换；10）输入、输出设备性能测试。
（4）系统的信号方式及网络支撑1）用户的信号方式（模拟、数字）；2）局间信号方式（随路、共路）；3）系统的网同步功能；4）系统的网管功能；5）112自动受理、自动测试功能。
3.2 设备经过严格的系统检查测试，认为稳定性已达到初验要求时，即可将测试检查记录完整交与工程验收小组，准备进行初验测试。
第二部分传输设备工程安装施工规一、施工前的准备1．对机房的要求1.1 工程开工前必须对机房建筑情况进行检查，具备下列条件后方可开工：（1）机房部的装修工作已经全部完工。
室已充分干燥，地面、墙壁、顶棚等处的预留孔洞、预埋件的规格、尺寸、位置、数量等应符合施工图设计要求；（2）地槽路由、规格应符合施工图设计要求，盖板应严密、坚固、地槽不渗水；（3）市电已引入机房，机房照明已能正常使用；（4）通风取暧、空调等设施已安装完毕并能提供使用。
室温度、湿度应符合设备要求；（5）机房建筑的防雷接地和保护接地、工作接地体及引线已经完工并验收合格，接地电阻必须符合施工图设计要求；1.2 机房必须具备有效的消防设施。
机房及其附近严禁存放易燃易爆等危险品。
2．对器材的检验2.1 开工前建设单位、物资供应单位、施工单位和维护单位应组成联合检查组，对到达施工现场的设备、主要材料的品种、规格、数量进行开箱清点和外观检查，具备下列条件时方可开工：（1）机架、子架框、加固件及影响布线、接线的机盘必须全部到齐，规格型号符合施工图设计要求，外观无破损现象；（2）电缆槽道或电缆走道等铁件必须全部到齐，规格程式符合施工图设计要求。
上梁、连固铁、走道扁铁、列间撑铁等铁件应平直；（3）铜排或铝排规格程工、数量应符合施工图设计要求，无明显的扭曲现象；（4）射频同轴电缆、音频配线电缆、电源线、保护地线电缆、数据线等主要电缆规格程式、数量应符合施工图设计要求；各种电缆、线料外皮完整无损，满足出厂绝缘指标要求。
2.2 联合检查组在对局(站)设备、材料做开箱检查时，应做好详细记录，发现有短缺、受潮及损坏现象，由物资供应单位及时联系相关单位予以解决。
2.3 施工中不得使用不合格的材料。
当主要材料的规格不符合施工图设计要求而需要其他材料代替时，必须事先征得设计单位同意，办理必要的手续后方可使用。
二、设备安装1．槽道、列柜安装1.1 槽道安装应符合下列要求：（1）槽道的安装位置应符合施工图的平面设计，偏差不得超过50 mm。
（2）列槽道应成一直线，偏差不应大于30 mm。
1.2 连固铁与上梁、槽道与上梁接续应牢固、平直、无明显弯曲；电缆支架安装应端正，距离均匀。
1.3列槽道两侧板宜分别与机架顶部前后面板相吻合，侧板间缝隙宜均匀，盖板、零件安装齐全。
1.4 主槽道的盖板、侧板、底板安装应完整，零件应齐全，缝隙均匀。
1.5列间撑铁的安装应在一条直线上，两端对墙加固应符合施工图的设计要求。
1.6 吊挂安装应牢固，保持垂直。
1.7铁件的漆面应完整无损，如需补漆其颜色与原漆色应基本一致。
2．机架安装2.1机架的安装位置应符合施工图的设计要求。
2.2机架的安装应端正牢固，垂直偏差不应大于机架高度的1‰。
2.3列机架应相互靠拢，机架间隙不得大于3 mm，列机面平齐，无明显参差不齐现象。
2.4机架应采用膨胀螺栓（或木螺栓）对地加固，机架顶应采用夹板与列槽道（列走道）上粱加固。
2.5所有紧固件必须拧紧，同一类螺丝露出螺帽的长度宜一致。
2.6 光纤分配架（ODF）、数字配线架（DDF）端子板的位置、安装排列及各种标志应符合设计要求。
ODF架上法兰盘的安装位置应正确、牢固，方向一致。
2.7 设备的抗震加固应符合邮电部通信设备安装抗震加固要求，加固方式应符合施工图的设计要求。
2.8 子架安装：（1）子架安全应符合以下要求；（2）面板布置应符合设计规定；（3）子架与机架的加固应符合设备装配要求；（4）子架安装应牢固、排列整齐、插接件接触良好；（5）网管设备的安装应符合施工图的设计要求。
