化工设备识图

  • 格式：ppt
  • 大小：3.81 MB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

化工识图基础

化工识图基础

五、化工设备图
• 化工设备的特点：
•
壳体以回转体为主
•
尺寸大小悬殊较大
•
有较多的开孔和管口
•
大量采用焊接结构
•
广泛采用标准零件
化工设备装配图
一组视图：表达设备的结构、形状和零部 件之间的关系。
必要尺寸：用以表达设备的大小、性能、 规格、装配和安装等数据
管口符号和管口表：对设备上所有的管口 按字母顺序编号，并在管口表中列出管 口的有关数据、用途。
剖切平面
为了适应机件的各类特点，在画剖视图时应 采用不同的剖切面。
单一剖切面：用一个平行于某一基本投影面 的平面剖开机件的方法。
适用于：全剖视、较复杂的机件。
旋转剖：用两个相交的剖切平面剖开机件的 方法。
标注：用剖切符号在开始、转折、结尾处表 示剖切位置，并写上字母“X”，现时在相应 的视图上标注“X-X”
技术特性和技术要求：用表格列出设备主 要工艺特性，如压力、温度、物料名称、 设备容积。用文字说明设备在制造、检 验、安装方面的要求。
当组合体两基本体表面相交时，在相交处画 出交线。
（六）、组合体的识读
读图的思维基础： 以形体分析法为主，辅以必要的面线分析法。 读图的基本要领： （１）必须将几个视图联系起来看。 （２）仔细分析视图中每一个封闭线框，区
分各形体之间的相互位置。 （３）读图的过程中，要把想象的形体反复
与所给视图进行对照。
旋转视图
• 当机件具有倾斜结构，并有回转中心时： • 假想的将机件的倾斜部分旋转到与某一选
取定的基本投影面平行后，再向该投影面 投影，所得的视图叫旋转视图。 • 注意：必须先旋转，再投影。 • 标注：同局部视图。
四、机件的其它表达方法

化工识图04

化工识图04

●化工识图 （3）用Φ表示 塑料通风管的规格用Φ外径×壁厚表示。 塑料通风管的规格用Φ外径×壁厚表示。
管径的标注方式分为两种：一种是单管的表注方式（ 管径的标注方式分为两种：一种是单管的表注方式（图 ），一种是多管的标注方式 一种是多管的标注方式（ A），一种是多管的标注方式（图B）。
A单管径的标注方法 单管径的标注方法
●化工识图 剖视图：假想用剖切面剖开设备， 剖视图：假想用剖切面剖开设备，将处于观察者和剖切面之间 的部分移去，将其余部分向投影面投影所得的图形称为剖视图。 的部分移去，将其余部分向投影面投影所得的图形称为剖视图。 全剖视图：是用剖切面完全地剖开设备所得的剖视图。局部剖 全剖视图：是用剖切面完全地剖开设备所得的剖视图。 视图：是用剖切面局部地剖开设备所得的剖视图。 视图：是用剖切面局部地剖开设备所得的剖视图。 b c （2）多次旋转的表达方法 为了在主视图上清楚地表达他 们的真实形状、装配关系、 们的真实形状、装配关系、轴 向位置可采用多次旋转的表达 方法-----假想设备周向分布 方法 的一些管件、空口和其他结构， 分别旋转到主视图所在的投影 面平行的位置画出并且不需要 标注旋转的情况。
●化工识图
●化工识图
B
A 放空管口 安全阀口 A 排污口
PI
B
TIC
401401-1
T
PID包含流程中所有设备、管道、阀门、仪表及控制的内容
●化工识图
9、坡度 坡度是指水平敷设的管道， 坡度是指水平敷设的管道，上升高度与其水平距离 的比值。 的比值。
坡度表示管道坡向；坡度包括三部分： 表示坡度符号； 坡度表示管道坡向；坡度包括三部分：i表示坡度符号； 数字表示坡度值；箭头表示坡向（并非介质的流向） 数字表示坡度值；箭头表示坡向（并非介质的流向）；箭 头指向管道低的一端，尾高头低如下图所示 如下图所示： 头指向管道低的一端，尾高头低如下图所示： i=0.003 含义是此管道坡度值是0.003 燃气， 0.003， 含义是此管道坡度值是0.003，燃气，水蒸气等管道要注 明管道坡向。 明管道坡向。

《化工识图》课程标准

《化工识图》课程标准

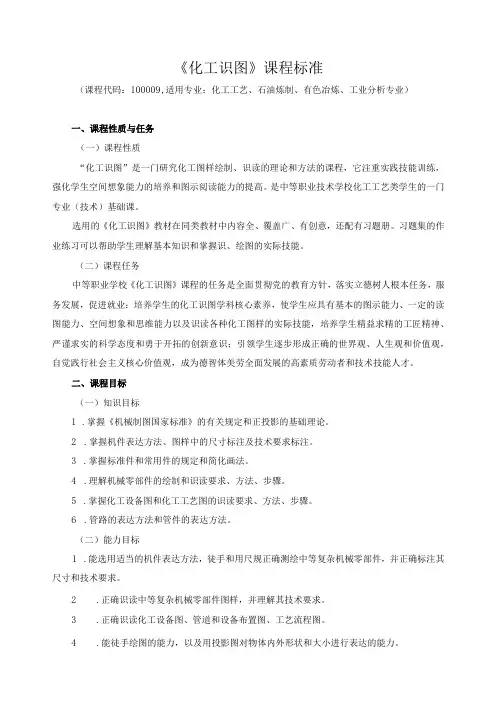

《化工识图》课程标准（课程代码：100009,适用专业：化工工艺、石油炼制、有色冶炼、工业分析专业）一、课程性质与任务（一）课程性质“化工识图”是一门研究化工图样绘制、识读的理论和方法的课程，它注重实践技能训练，强化学生空间想象能力的培养和图示阅读能力的提高。

是中等职业技术学校化工工艺类学生的一门专业（技术）基础课。

选用的《化工识图》教材在同类教材中内容全、覆盖广、有创意，还配有习题册。

习题集的作业练习可以帮助学生理解基本知识和掌握识、绘图的实际技能。

（二）课程任务中等职业学校《化工识图》课程的任务是全面贯彻党的教育方针，落实立德树人根本任务，服务发展，促进就业：培养学生的化工识图学科核心素养，使学生应具有基本的图示能力、一定的读图能力、空间想象和思维能力以及识读各种化工图样的实际技能，培养学生精益求精的工匠精神、严谨求实的科学态度和勇于开拓的创新意识；引领学生逐步形成正确的世界观、人生观和价值观，自觉践行社会主义核心价值观，成为德智体美劳全面发展的高素质劳动者和技术技能人才。

二、课程目标（一）知识目标1.掌握《机械制图国家标准》的有关规定和正投影的基础理论。

2.掌握机件表达方法、图样中的尺寸标注及技术要求标注。

3.掌握标准件和常用件的规定和简化画法。

4.理解机械零部件的绘制和识读要求、方法、步骤。

5.掌握化工设备图和化工工艺图的识读要求、方法、步骤。

6.管路的表达方法和管件的表达方法。

（二）能力目标1.能选用适当的机件表达方法，徒手和用尺规正确测绘中等复杂机械零部件，并正确标注其尺寸和技术要求。

2.正确识读中等复杂机械零部件图样，并理解其技术要求。

3.正确识读化工设备图、管道和设备布置图、工艺流程图。

4.能徒手绘图的能力，以及用投影图对物体内外形状和大小进行表达的能力。

5.培养学生的空间想象和空间思维能力以及运用化工制图知识解决实际问题的能力。

（三）职业素养目标1.培养学生耐心细致、一丝不苟的学习和工作态度。

化工识图PPT课件

化工识图PPT课件

实际应用案例二
总结词
工艺流程图是表示化工生产过程中各工序之间的逻辑 关系的图纸。
详细描述
在某化工厂的工艺流程图中，需要掌握的内容包括各 工序的名称、工艺参数、物料流向和能量流向等。此 外，还需要了解各工序之间的逻辑关系和相互影响， 以便进行工艺流程的分析和优化。在阅读工艺流程图 时，需要掌握流程图的绘制方法和符号含义，以便准 确地理解工艺流程。在绘制工艺流程图时，需要遵循 相关标准和规范，确保图纸的准确性和规范性。
化工识图的重要性
在化工生产中，图纸是指导施工、安 装、操作和维护的重要依据，掌握化 工识图技能对于从事化工行业的人员 来说至关重要。
化工识图有助于提高学生对化工生产 过程的理解，加深对化工原理、化工 设备、化工工艺等课程的认识，为将 来的职业发展打下坚实的基础。
化工识图的基本内容
化工识图的基本内容包括投影原理、视图关系、剖面图、 局部放大图、简化画法等，这些都是阅读和绘制工程图纸 所必须掌握的基本知识。
选择AutoCAD、SolidWorks等绘图软件进 行绘制。
图例与注释
在图纸上添加必要的图例和注释，以帮助读 者理解图纸内容。
绘图比例与单位
根据实际需要选择适当的绘图比例和单位， 确保图纸准确性和可读性。
图纸审核与修改
绘制完成后，进行图纸审核和修改，确保图 纸质量。
化工工艺流程图的阅读与绘制
阅读流程图的方法
学生还应了解化工专业相关的标准和规范，如化工设备图 例符号、管道及仪表流程图等，以便更好地理解和应用工 程图纸。
02
化工设备图识别
化工设备的分类与识别
化工设备的分类
根据用途、结构、操作原理等， 将化工设备分为反应设备、分离 设备、换热设备等。

化工识图

化工识图

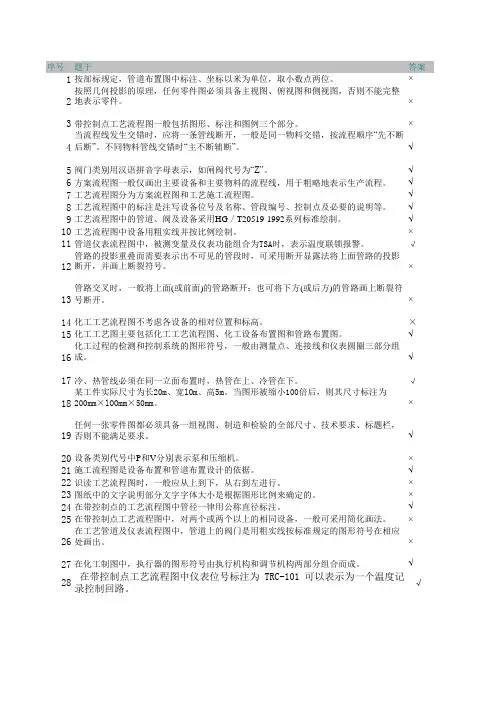

序号题干答案1按部标规定，管道布置图中标注、坐标以米为单位，取小数点两位。

×2按照几何投影的原理，任何零件图必须具备主视图、俯视图和侧视图，否则不能完整地表示零件。

×3带控制点工艺流程图一般包括图形、标注和图例三个部分。

×4当流程线发生交错时，应将一条管线断开，一般是同一物料交错，按流程顺序“先不断后断”。

不同物料管线交错时“主不断辅断”。

√5阀门类别用汉语拼音字母表示，如闸阀代号为“Z”。

√6方案流程图一般仅画出主要设备和主要物料的流程线，用于粗略地表示生产流程。

√7工艺流程图分为方案流程图和工艺施工流程图。

√8工艺流程图中的标注是注写设备位号及名称、管段编号、控制点及必要的说明等。

√9工艺流程图中的管道、阀及设备采用HG／T20519-1992系列标准绘制。

√10工艺流程图中设备用粗实线并按比例绘制。

×11管道仪表流程图中，被测变量及仪表功能组合为TSA时，表示温度联锁报警。

√12管路的投影重叠而需要表示出不可见的管段时，可采用断开显露法将上面管路的投影断开，并画上断裂符号。

×13管路交叉时，一般将上面(或前面)的管路断开；也可将下方(或后方)的管路画上断裂符号断开。

×14化工工艺流程图不考虑各设备的相对位置和标高。

×15化工工艺图主要包括化工工艺流程图、化工设备布置图和管路布置图。

√16化工过程的检测和控制系统的图形符号，一般由测量点、连接线和仪表圆圈三部分组成。

√17冷、热管线必须在同一立面布置时，热管在上、冷管在下。

√18某工件实际尺寸为长20m、宽lOm、高5m。

当图形被缩小100倍后，则其尺寸标注为200mm×lOOmm×50mm。

×19任何一张零件图都必须具备一组视图、制造和检验的全部尺寸、技术要求、标题栏，否则不能满足要求。

√20设备类别代号中P和V分别表示泵和压缩机。

×21施工流程图是设备布置和管道布置设计的依据。

冷却塔的识图分析

冷却塔的识图分析
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
冷却塔的识读分析

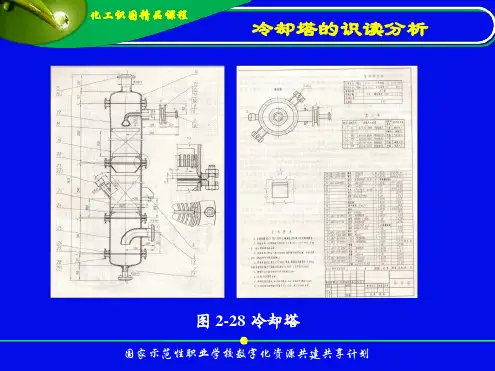

图2-28为冷却塔的装配图。
2. 详细分析 部装有栅板（件号 18）共3块，从局部放大图和 A向视图看到， 其中两块分别放在塔节内壁所焊的角钢支承（件号 24）上。另
一块栅板压在上塔节的填料上。在塔节的上部都装有 ?32×3.5液
（2）视图包括1个主视图，1个俯视图， 2个局部放大图和1个示 意图。
（3）从明细栏可知，该设备共编了29种零部件序号。
（4）从管口表可知该设备有a，b，c，d，e，f共6种管口符号。
（5）从技术特性表可了解该设备的设计压力、设计温度、工作 压力、工作温度、物料、焊缝系数、腐蚀裕度、容器类别等技 术特性数据。
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
冷却塔的识读分析
参考文献： 董振珂. 化工制图. 北京：化学工业出版社, 2001, 232-234.
国家示范性职业学校数字化资源共建共享计划
（2）塔体壁厚为 9 mm，材料为 20钢， 3个；封头，壁厚为 10 mm ,材料为Q235，2个。 （3）该设备用冷却水传热，由管口 a进入，由管口 c引出。物料 由管口f进入，由管口e引出。
4）设备主体由 3节塔体（件号 17、23、25）、封头（件号 14） 和耳座（件号 5）等焊接而成。塔节之间用平面法兰（件号 26） 、垫片（件号27）、螺栓、螺母及垫圈构成可拆连接。塔体内
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
冷却塔的识读分析
图2-28为冷却塔的装配图。
2. 详细分析 冷却塔的基本结构包括塔体、封头、栅板、接管等。
（1）零部件结构形状。在图 2-28中，塔体和椭圆形封头组成了 该设备的整个壳体， a、c两个接管开在封头上， d、e、f接管开 在塔节上。

化工设备识图..

化工设备识图..
34
7.2 阅读化工设备图的方法和步骤
• 概括了解 看标题栏了解设备名称、规格、绘图比例等内容。 看明细栏了解设备各零部件和管口的名称、数量等内容。 概括了解设备的管口表、技术特性表及技术要求等内容。 • 详细分析 视图分析 通过视图分析，可以看出设备图上共有多少个视图，哪些是 基本视图，还有其他什么视图；各视图采用了哪些表达方法；并分析采 用各种表达方法的目的。 装配连接关系分析 以主视图为主，结合其他视图分析各部件之间的相 对位置及装配连接关系。零部件结构分析 以主视图为主，结合其他视 图，对照明细栏中的序号，将零部件逐一从视图中分离出来，分析其结 构、形状、尺寸及其与主体或其他零件的装配关系。对标准化零部件， 应查阅有关标准，弄清楚其结构。 了解技术要求 通过技术要求的阅读，了解设备在制造、检验、安装等 方面所依据的技术规定和要求，以及焊接方法、装配要求、质量检验等 的具体要求。 • 归纳总结 通过详细分析后，将各部分的内容加以综合归纳，从而得出设备完整的 结构形象，进一步了解设备的结构特点，工作特性、物料的流向和操作 35 原理等。
② 手孔Ⅱ（A· G） 250－0.6
HG21529－1995
表示公称压力为0.6MPa、公称直径为250，采用Ⅱ类材料和石 棉橡胶板垫片的板式平焊法兰手孔。
26
5.5 视镜
• HGJ 501-86-5(或15)视镜I(或II)PN1.6 DN80 • 表示带颈视镜I(或II)公称压力为1.6MPa，公 称直径为80mm，材料为碳钢(或不锈钢)。
24
5.3 法兰
① 法兰 100-25 20Ⅱ JB/T81-1994（机标）
表示公称直径为100，公称压力为2.5MPa、尺寸系列为 2的凸面板式平焊钢制管法兰，材料为20Ⅱ。 ② 法兰 PL100-2.5 FR 20Ⅱ HG20592-1997（化标） 表示公称直径为100，公称压力为2.5MPa、配用公制管 的突面板式平焊钢制管法兰，材料为20Ⅱ 。

化工制图与识图练习题含参考答案

化工制图与识图练习题含参考答案

化工制图与识图练习题含参考答案一、判断题（共100题，每题1分，共100分）1、在尺寸的简化注法中，“ES”表示“均匀分布”。

A、正确B、错误正确答案：B2、设备位号P0206A，其中06表示设备分类代号。

A、正确B、错误正确答案：B3、根据管道的图示方法按流程顺序、管道布置原则画出全部工艺物料管道、辅助管道。

A、正确B、错误正确答案：A4、物料名称及代号DNW为消防水。

A、正确B、错误正确答案：B5、在标注尺寸时，应将小尺寸放在外面，大尺寸放在里面。

A、正确B、错误正确答案：B6、手孔的标准直径有DN150和DN250两种。

A、正确B、错误正确答案：A7、主视图要能较多地反映物体的形体特征。

A、正确B、错误正确答案：A8、细点画线一般应用于轴线、中心线、对称线、分度圆、孔系分布的中心线。

A、正确B、错误正确答案：A9、设备位号P0206A，其中06表示同类设备顺序号。

A、正确B、错误正确答案：A10、图纸接续标志用粗线绘制。

A、正确B、错误正确答案：B11、人孔的形状有圆形和椭圆形。

A、正确B、错误正确答案：A12、立面图反映厂房建筑外部形状、门窗、台阶等细部形状和位置等。

A、正确B、错误正确答案：A13、用细线画出厂房剖视图。

A、正确B、错误正确答案：A14、化工设备用的标准法兰为管法兰和压力容器法兰。

A、正确B、错误正确答案：A15、化工设备图的识读首先要概括了解。

A、正确B、错误正确答案：A16、设备位号的标注上方写设备位号。

A、正确B、错误正确答案：A17、为了避免增加视图或剖视，对回转体上的平面可用细实线绘出对角线表示。

A、正确B、错误正确答案：A18、局部剖视范围必须要小于全剖视图的一半。

A、正确B、错误正确答案：B19、管道尺寸一般不需要标注公称直径。

A、正确B、错误正确答案：B20、物料名称及代号FG为燃料气。

A、正确B、错误正确答案：A21、尺寸种类一般分为定形尺寸、定位尺寸和总体尺寸。

化工工艺图识图基础知识

化工工艺图识图基础知识

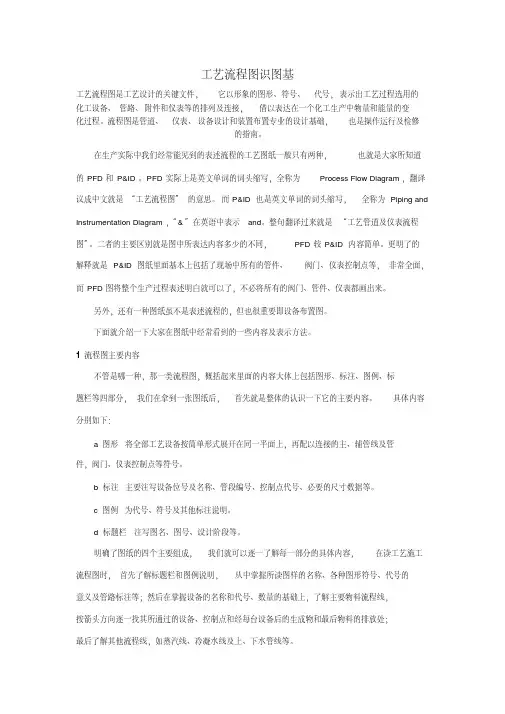

工艺流程图识图基工艺流程图是工艺设计的关键文件，它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。

流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南。

在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。

PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译议成中文就是“工艺流程图”的意思。

而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram，“&”在英语中表示and。

整句翻译过来就是“工艺管道及仪表流程图”。

二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。

更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面，而PFD图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。

另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图。

下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。

1 流程图主要内容不管是哪一种，那一类流程图，概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分，我们在拿到一张图纸后，首先就是整体的认识一下它的主要内容。

具体内容分别如下：a 图形将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、辅管线及管件，阀门、仪表控制点等符号。

b 标注主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。

c 图例为代号、符号及其他标注说明。

d 标题栏注写图名、图号、设计阶段等。

明确了图纸的四个主要组成，我们就可以逐一了解每一部分的具体内容，在读工艺施工流程图时，首先了解标题栏和图例说明，从中掌握所读图样的名称、各种图形符号、代号的意义及管路标注等；然后在掌握设备的名称和代号、数量的基础上，了解主要物料流程线，按箭头方向逐一找其所通过的设备、控制点和经每台设备后的生成物和最后物料的排放处；最后了解其他流程线，如蒸汽线、冷凝水线及上、下水管线等。

化工制图与识图试题库+答案

化工制图与识图试题库+答案

化工制图与识图试题库+答案一、判断题（共100题，每题1分，共100分）1、设备布置图用细线画设备支架、基础轮廓。

A、正确B、错误正确答案：B2、图纸接续标志用细线绘制。

A、正确B、错误正确答案：A3、尺寸标注错误不会给生产带来困难，不会造成浪费。

A、正确B、错误正确答案：B4、当需要在剖切区域中表示物体的材料类别时，应根据国家标准中的规定绘制。

A、正确B、错误正确答案：A5、图幅A3大小为297﹡420。

A、正确B、错误正确答案：A6、当设备的直径超过900mm时，应开设人孔。

A、正确B、错误正确答案：A7、压力容器法兰的公称直径为所连接筒体的外径。

A、正确B、错误正确答案：B8、标题栏上的表格就是明细栏。

A、正确B、错误正确答案：A9、设备分类代号P表示泵。

A、正确B、错误正确答案：A10、方框图属于原理图。

A、正确B、错误正确答案：A11、RA.Rz数值越小,表面越粗糙。

A、正确B、错误正确答案：B12、在平面图上的右上角用于表示出设备安装方位基准的符号，称为方位标。

A、正确B、错误正确答案：A13、封头与筒体可以直接焊接形成不可拆卸的连接。

A、正确B、错误正确答案：A14、管口方位图采用A4图幅，以简化的平面图形绘制。

A、正确B、错误正确答案：A15、断面图主要用于表达物体某一局部的横截面形状。

A、正确B、错误正确答案：A16、管道组合号由管道号、管径、管道等级三部分组成。

A、正确B、错误正确答案：B17、三视图的投影规律为主、左视图高平齐(等高)。

A、正确B、错误正确答案：A18、画圆的中心线时，圆心应是画的交点。

A、正确B、错误正确答案：A19、在绘制管道布置图时要预留管口表和标题栏的位置。

A、正确B、错误正确答案：A20、管道尺寸一般需要标注公称直径。

A、正确B、错误正确答案：A21、筒体是化工设备的主体部分。

A、正确B、错误正确答案：A22、同一位号的多台设备，在平面图上可只画一台的设备外形，其余仅画基础。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 表示带颈视镜I(或II)公称压力为1.6MPa，公 称直径为80mm，材料为碳钢(或不锈钢)。
27
5.6 支座
• 耳式支座：耳座 A3 JB/T4725-1992
表示A型带垫板3号耳式支座。
• 鞍式支座：鞍座 BI 900-S JB/T4712-1992
表示公称直径900、重型带垫板、120°包角的 滑动式鞍式支座。
– 表达细部结构时，可画成局部视图、剖视或剖面等形式 。放大比例可按规定比例，也可不按比例作适当放大， 但都要标注清楚。
• 夸大画法
– 为解决化工设备尺寸悬殊的矛盾，还可以不安图样比例 要求，适当夸大某些结构如：折流板、管板、壳体壁厚 、垫片及各种接管壁厚等，在基本视图中也允许适当夸 大。
10
塔设备地 脚螺栓座 的局部放
• 规则排列孔板的简化画法：换热器管板，可用细实线画出孔的 圆心连线及孔眼的范围线，也可画出几个孔，并标注孔径、孔 数和孔间距。
17
3.3 重复结构的简化画法-2
• 孔数要求不严孔板的简化画法：筛板、隔板等可不必画出所有 孔眼的连心线，但必须用局部放大的方法表示孔眼的大小、排 列和间距。
• 填充物的简化画法：填充物的表示方法 当设备中装有同一规 格、材料和同一堆放方式的填充物时(如填料、卵石、木格条 等)，在设备图的剖视中，可用交叉的细实线及有关尺寸和文 字简化表达。
• 组合件 用“×-0”表示，如1-0、12-0等。 • 开口号 在引线末端的ф８小圆内注阿拉伯数字（字母亦可）
。直立设备开口号顺序从上向下排，卧式容器从左至右排。规 格、作用等相同的开口用下脚标表示，如人孔：6-2 • 件号、尺寸线、标高、开口号排列
– 最里为“件号”（第一层） – 其次为“尺寸线”（第二层） – 再次为“标高”（第三层） – 最外为“开口号”（第四层）
大图
夸大 画法
11
2.4 特点-断开、分段（层）及整体图的表达
• 当设备整体尺寸很大，用统一的尺寸难以 将总体和局部结构同时表达清楚，而设备 又有相当部分的形状和结构相同或按规律 变化和重复时，可以采用断开画法。
• 此画法有利于图面布置和采用较大比例画 图。
12
13
2.5 特点-管口方位表达方法
18
3.4 液面计的简化画法
• 设备图中的液面计(如玻 璃管式、板式等)，其两 个投影可简化成如图(a) 所示的画法，其中符号 “+”用粗实线表示。 带有两组或两组以上液 面计时，可按图(b)所示 的画法，并在俯视图上 正确表示出液面计的安 装方位。
19
3.5 单线表示法
• 当化工设备上某些结构已有零件图，或者另用 剖视、剖面、局部放大图等方法表达清楚时， 则设备装配图上允许用单线表示。
表示公称直径DN450mm，采用2707耐酸碱橡胶垫片的常压 人孔
② 手孔Ⅱ（A·G） 250－0.6 HG21529－1995
表示公称压力为0.6MPa、公称直径为250，采用Ⅱ类材料和 石棉橡胶板垫片的板式平焊法兰手孔。
26
5.5 视镜
• HGJ 501-86-5(或15)视镜I(或II)PN1.6 DN80
接画在装配图中适当位置
7
2.2 特点-多次旋转的表达方法
• 管口、开口及其它附件，为了在主视图上表达它们 的结构形状及位置高度，使用多次旋转的表达方法
• 将设备周向分布的接管及其它附件，分别按不同方 向旋转到与正投影面平行的位置，得到反映它们实 形的视图
• 在不同的视图中同一接管或附件应用相同的大写英 文字母编号
• 被旋转的接管及其它附孔b分别采 用顺时针和逆时针方向 450至平行于正投影面的 位置后，在主视图上画出 它们的投影 • 多次旋转时允许不做任 何标注，但这些结构、管 口的周向方位必须在俯 （左）视图中表示清楚
9
2.3 特点-细部结构的表达方法
• 局部放大图(节点图)
表示公称直径为100，公称压力为2.5MPa、配用公制管 的突面板式平焊钢制管法兰，材料为20Ⅱ 。
③ 法兰－RF 1000－1.6 20Ⅱ JB/T4702－ 2000
表示公称直径为1000，公称压力为1.6MPa的平密封面 乙型平焊法兰，材料为20Ⅱ。
25
5.4 人（手）孔
① 人孔（R·A－2707）450 HG21515－1995
3
1.2 图面布置-1
4
1.2 图面布置-2
5
2. 化工设备图的图示特点
• 典型化工设备分为容器、反应器、换热器和塔
–基本形体以回转体为主：圆筒、椭圆、碟形、球 、锥
–各部结构尺寸大小相差悬殊：高径比、径厚比大 –壳体上开孔和管口多：物料进出口、人手孔、取
样口、液位计口等 –广泛采用标准化、系列化零部件：封头、筒体、
• 归纳总结
通过详细分析后，将各部分的内容加以综合归纳，从而得出设备完整的
结构形象，进一步了解设备的结构特点，工作特性、物料的流向和操作
原理等。
35
• 化工设备上的接管口和附件较多 ，其方位可用管口方位图表示
• 同一管口，在主视图和方位图上 必须标注相同的小写字母或数字
• 当俯（左）视图必须画出，而管 口方位在俯（左）视图上已表达 清楚时，可不必画出管口方位图
14
3. 化工设备图中的简化画法
• 3.1 标准件、外购件及有复用图零部件表达方法
– 不再绘制它们的零部件图，只需在装配图中仅按比例画出这 些零部件的外形轮廓或采用标准图例表示即可，但在装配图 的明细表中应详细标注上述零部件的“标准代号”，并在备 注栏中标注“外购”字样。
• 筒体:标注内径、壁厚和高度（或长度）；若用无缝 钢管作筒体，则标注外径、壁厚和高度（或长度）。
• 封头:标注壁厚和封头高（包括直边高度）。 • 接管:标注管口内径和壁厚；接管为无缝钢管时，则
标注“外径×壁厚–1”.7.。3
• 在化工设备图中，由于零件的制造精度不高，故允许在图上 将同方向（轴向）的尺寸注成封闭形式，对于某些总长（或 总高）或次要尺寸，通常将这些尺寸数字加注圆括号“（） ”或在数字前加“≈”，以示参考之意。
– 表示内径为1200，名义厚度12，材质为16MnR，以内径为 基准的标准椭圆形封头。
24
5.3 法兰
① 法兰 100-25 20Ⅱ JB/T81-1994（机标）
表示公称直径为100，公称压力为2.5MPa、尺寸系列为 2的凸面板式平焊钢制管法兰，材料为20Ⅱ。 ② 法兰 PL100-2.5 FR 20Ⅱ HG20592-1997（化标）
31
6.2 化工设备图的其它说明问题
• 对直立设备，当H＞10m时，在开口处加标高。 • 塔壁厚度在图上不按比例画，一般取1.5～2.5mm。剖面描红(
图上实际厚度＜３mm时)，如剖面间距较大，则打剖面线。 • 件号编排应“连续”、“顺序”、“整齐”。
– 卧式容器从左上方，直立设备从左下方开始顺时针编排，应 沿水平或垂直方向对齐，尽量避免引线与尺寸线交叉。
的尺寸，以确定该设备所占的空间。 其他尺寸 包括标准零部件的规格尺寸，设计计算的壳体厚
度，焊缝结构形式尺寸及不另行绘图的零件的尺寸。
• 尺寸基准
设备筒体和封头的中心线； 设备筒体和封头焊接时的环焊缝； 设备容器法兰的端面； 设备支座的底面； 管口的轴线与壳体表面的交线等。
30
6.1 典型结构的尺寸注法
耳式 支座
鞍式支座
28
5.7 补强圈
补强圈 DN100×8-D-Q235-B JB/T47362002 表示厚度为8、接管公称直径DN100、坡口类 型为D型、材料为Q235-B的补强圈。
29
6. 化工设备图的尺寸标注
• 尺寸种类
特性尺寸 主要性能、规格的尺寸，如筒径与长度等。 装配尺寸 表示零部件间装配关系和相对位置的尺寸。 安装尺寸 表明设备安装在基础上或支架上所需的尺寸。 外形（总体）尺寸 表示设备总长、总高、总宽（或外径）
支座、人孔等 –采用焊接结构多：强度高、密封性好、成本低
6
2.1 特点-视图配置灵活
• 设备的主体结构表达：立式设备一般为主、俯视 图；卧式设备一般为主、左(右)视图
• 主视图为表达设备内部结构常采用全剖或局部剖 视
• 避免使用虚线表示物体的轮廓及棱线，避免重复 • 结构形状简单，易于表达的零件，其零件图可直
20
4. 化工设备图中的焊缝的表示方法
当焊缝分布比较简单时，可不必画出焊 缝，只在焊缝处标注焊缝符号。 焊缝符号由基本符号、辅助符号、补充 符号、指引线和焊缝尺寸等组成。
21
22
4.1 焊缝的图示方法
• 对常压、低压设备，在剖视图上的焊缝，按焊接接头 的型式画出焊缝的剖面，剖面符号用“涂黑”表示， 视图中的焊缝，可省略不画；对于中、高压设备或其 他设备上某些重要的焊缝，则需用局部放大图，详细 地表示出焊缝结构的形状和有关尺寸。
术要求。
34
7.2 阅读化工设备图的方法和步骤
• 概括了解
看标题栏了解设备名称、规格、绘图比例等内容。
看明细栏了解设备各零部件和管口的名称、数量等内容。
概括了解设备的管口表、技术特性表及技术要求等内容。
• 详细分析
视图分析 通过视图分析，可以看出设备图上共有多少个视图，哪些是基 本视图，还有其他什么视图；各视图采用了哪些表达方法；并分析采用 各种表达方法的目的。
• 塔盘号 由下往上排。不同直径、规格的塔盘均用阿拉伯数字统 一编号。
32
33
7. 化工设备图的阅读
• 7.1 基本要求
– 了解设备的用途、工作原理、结构特点和技术特 性。
– 了解设备上各零部件之间的装配关系和有关尺寸 。
– 了解设备零部件的结构、形状、规格、材料及作 用。
– 了解设备上的管口数量及方位。 – 了解设备在制造、检验和安装等方面的标准和技
