城镇燃气管道专题PPT
- 格式：ppt
- 大小：8.09 MB
- 文档页数：29
下载文档原格式
合集下载

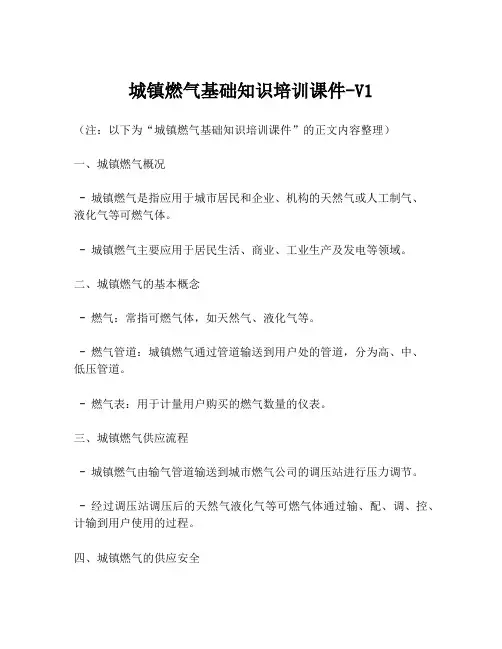

城镇燃气基础知识培训课件-V1
城镇燃气基础知识培训课件-V1（注：以下为“城镇燃气基础知识培训课件”的正文内容整理）一、城镇燃气概况- 城镇燃气是指应用于城市居民和企业、机构的天然气或人工制气、液化气等可燃气体。
- 城镇燃气主要应用于居民生活、商业、工业生产及发电等领域。
二、城镇燃气的基本概念- 燃气：常指可燃气体，如天然气、液化气等。
- 燃气管道：城镇燃气通过管道输送到用户处的管道，分为高、中、低压管道。
- 燃气表：用于计量用户购买的燃气数量的仪表。
三、城镇燃气供应流程- 城镇燃气由输气管道输送到城市燃气公司的调压站进行压力调节。
- 经过调压站调压后的天然气液化气等可燃气体通过输、配、调、控、计输到用户使用的过程。
四、城镇燃气的供应安全- 燃气公司应严格遵守安全生产的规定，定期进行安全检查。
- 用户应按照燃气公司的使用规定使用燃气，注意燃气使用避免产生火源等风险。
- 燃气管道及燃气设备应定期检查，及时发现并处理隐患。
五、城镇燃气的应用领域- 居民生活：燃气用于热水器、燃气灶、燃气采暖等。
- 商业：燃气用于商业厨房、商业取暖等。
- 工业生产：燃气用于玻璃生产、陶瓷生产、钢铁生产等。
- 发电：燃气用于燃气轮机发电等。
六、城镇燃气的费用结构- 城镇燃气的费用包括基础费用和使用费用。
- 基础费用包括燃气基础费、管道基础费等。
- 使用费用按燃气使用量计算。
七、城镇燃气的环保优势- 城镇燃气燃烧后的废气由于燃气中大部分是甲烷，因此废气中的二氧化碳和氮氧化物的排放量比煤炭低。
- 城镇燃气使用比煤炭使用更加环保。
八、城镇燃气的应急处理- 在燃气管道泄漏等危险情况发生时，燃气公司应及时采取应急处理措施。
- 用户在发现气味等异常情况时，应立即停止使用燃气，并及时向燃气公司报告。
- 市民在发现燃气泄漏等危险情况时，应尽快报警并避免使用火源等易燃物质。
以上内容是“城镇燃气基础知识培训课件”中的重点内容整理，对于城镇燃气的了解和安全使用有一定的帮助。

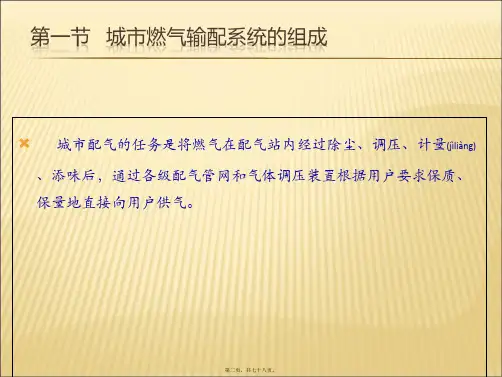

城市燃气输配系统PPT
阀门的种类很多，天然气管道上常用的有闸阀、截止阀、球阀和蝶阀等。
第三十页，共七十八页。
2．补偿器 补偿器是作为调节管段胀缩量的设备，常用于架空管道和需要进
行蒸汽吹扫的管道上。此外，补偿器常安装在阀门的下侧(按气流方 向)，利用其伸缩性能，方便阀门的拆卸和检修。在埋地燃气管道上 ，多用钢制波形补偿器，其补偿量约为l0mm。为防止其中存水锈蚀 ，由套管的注入孔灌入石油沥青，安装时注入孔应在下方。补偿器 的安装长度，应是螺杆不受力时的补偿器的实际长度，否那么(nà me) 不但不能发挥其补偿作用，反使管道或管件受到不应有的应力。
第二十九页，共七十八页。
第二节 城市(chéngshì)燃气输配管网
输气低压干管上一般不设阀门。在低压管道上进行检修或处理故障时可用橡 胶球堵塞管道，也可采用水封代替阀门起关断作用。高压、中压燃气干管上， 应设置分段阀门，在其支管上的起点处，也应设置阀门。在调压室的进出管上、 过河燃气管道的两端与铁路或公路干线相交的两侧均应设置阀门。阀门应设置 在非常(fēicháng)必要的地方，以便在检修、处理故障或进行改建时，可关断个别 管段而防止出现大片用户停气的情况。当然，每增加一个阀门，既增加了投资， 也增加了漏气的可能性。但是，设置了阀门，在发生故障的情况下，只是使少 量用户而不是大量用户停气，那么又提高了管网供气的可靠性。
l一长输管线；2一门站或配气站；：3一高压(gāoyā)管网： 4一高、中压调压站：5一中压管网：6一中、低压调乐站：7一低压管网
图3—9 高、中、低压三级管网系统
第二十二页，共七十八页。
l一长输管线：2一门站或配气站；3一郊区(jiāoqū)高压管网；4一储气站：5一高压管网： 6一高、中压调压站；7一中压管网：8一中、低压调压站；9～低压管网；10一煤制气厂
第三十页，共七十八页。
2．补偿器 补偿器是作为调节管段胀缩量的设备，常用于架空管道和需要进
行蒸汽吹扫的管道上。此外，补偿器常安装在阀门的下侧(按气流方 向)，利用其伸缩性能，方便阀门的拆卸和检修。在埋地燃气管道上 ，多用钢制波形补偿器，其补偿量约为l0mm。为防止其中存水锈蚀 ，由套管的注入孔灌入石油沥青，安装时注入孔应在下方。补偿器 的安装长度，应是螺杆不受力时的补偿器的实际长度，否那么(nà me) 不但不能发挥其补偿作用，反使管道或管件受到不应有的应力。
第二十九页，共七十八页。
第二节 城市(chéngshì)燃气输配管网
输气低压干管上一般不设阀门。在低压管道上进行检修或处理故障时可用橡 胶球堵塞管道，也可采用水封代替阀门起关断作用。高压、中压燃气干管上， 应设置分段阀门，在其支管上的起点处，也应设置阀门。在调压室的进出管上、 过河燃气管道的两端与铁路或公路干线相交的两侧均应设置阀门。阀门应设置 在非常(fēicháng)必要的地方，以便在检修、处理故障或进行改建时，可关断个别 管段而防止出现大片用户停气的情况。当然，每增加一个阀门，既增加了投资， 也增加了漏气的可能性。但是，设置了阀门，在发生故障的情况下，只是使少 量用户而不是大量用户停气，那么又提高了管网供气的可靠性。
l一长输管线；2一门站或配气站；：3一高压(gāoyā)管网： 4一高、中压调压站：5一中压管网：6一中、低压调乐站：7一低压管网
图3—9 高、中、低压三级管网系统
第二十二页，共七十八页。
l一长输管线：2一门站或配气站；3一郊区(jiāoqū)高压管网；4一储气站：5一高压管网： 6一高、中压调压站；7一中压管网：8一中、低压调压站；9～低压管网；10一煤制气厂
城镇燃气管道专题(课堂PPT)
❖ CJJ 95—2003，城镇燃气埋地钢质管道腐蚀控制技术规程
❖ CJJ 95—2013，城镇燃气埋地钢质管道腐蚀控制技术规程（2014-06-01）
❖ SY/T 0413—2002，埋地钢质管道聚乙烯防腐层技术标准
❖ GB/T 23257—2009，埋地钢质管道聚乙烯防腐层
❖ Sபைடு நூலகம்/T 0414—2007，钢质管道聚乙烯胶粘带防腐层技术标准
11
❖ P71 4.3.2
❖ 高、次高、中压燃气管道水力计算公式如下：
p12p22 L
1.271010d qv2 5T T0Z
式中：p1——燃气管道起点压力，绝压，kPa； p2——燃气管道终点压力，绝压，kPa； L——燃气管道计算长度，km；
Z——压缩因子，当燃气压力（表压）<1.2MPa 时，Z 取1。
3
P67 4.1.4 城镇燃气中的有毒组分：
天然气中主要是硫化物，特别是以硫化氢形态存在，属高 度危害介质。
人工燃气中含有一氧化碳、硫化氢、氨、萘、焦油。其中 主要是一氧化碳与硫化氢，属高度危害介质。
液化石油气中主要是硫化物。液化石油气中重碳氢化合物 对人体也是有害的。
《天然气》中的二类气，《人工煤气》中均要求燃气中硫 化氢的含量≤20mg/m3。
❖ SY/T 0096—2000，强制电流深阳极地床技术规范
❖ GB 50423—2007，油气输送管道穿越工程设计规范
❖ GB 50424—2007，油气输送管道穿越工程施工规范
❖ GB 50470—2008，油气输送管道线路工程抗震技术规范
❖ CJJ 33—2005，城镇燃气输配工程施工及验收规范
1
❖ GB/T 17747.2—2011，天然气压缩因子的计算 第2部分：用摩尔组成 进 行计算
燃气管道设计规范ppt
城 镇 燃 气规范讲座
城镇燃气规范讲座
城镇燃气主要规范：
1.《城镇燃气设计规范》GB50028-2006 2.《城镇燃气技术规范》GB50494-2009 3.《燃气工程制图标准》CJJ/T130-2009 4.《城镇燃气输配工程施工及验收规范》CJJ33-2005 5.《聚乙烯燃气工程技术规程》CJJ63-2008 6.《城镇燃气室内工程施工与质量验收规范》CJJ94-2009 7.《城镇燃气设施运行、维护和抢修安全技术规程》CJJ512006
聚乙烯管（PE管）、 机械接口球墨铸铁管、 钢管 钢骨架聚乙烯塑料复合管
2.次高压燃气管道应采用 钢管
管材特性：
钢管具有高强的机械性能，如抗拉强度、延伸率与抗冲击性等。钢管采 用焊接连接，气密性良好。
其主要缺点是地下易腐蚀、需防腐措施，投资大，且使用寿命较短， 一般为25年左右。当管径大于DN200时，其投资少于聚乙烯（PE）管。
4.3同一图样的不同视图、剖面图宜采用同一比例。
4.比例
常用比例
室外高压、中低压燃气输 配管道平面图
1:1000，1:500
室外高压、中低压燃气输 横向1:1000，1:500
配管道纵断面图
纵向：1:100，1:50
室内燃气管道平面图、系 统图、剖面图
1:100，1:50
大样图
1:20，1:10，1:5
2.室内燃气管道平面图应在建筑物的平面施工图、竣工图或实际测 绘平面图的基础上绘制。平面图应按直接正投影法绘制。明敷的燃气 管道应采用粗实线绘制；墙内暗埋或埋地的燃气管道应采用粗虚线绘 制；图中的建筑物应采用细线绘制。
3.平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等。
4.平面图中燃气管道的相对位置和管径应标注清楚。
城镇燃气规范讲座
城镇燃气主要规范：
1.《城镇燃气设计规范》GB50028-2006 2.《城镇燃气技术规范》GB50494-2009 3.《燃气工程制图标准》CJJ/T130-2009 4.《城镇燃气输配工程施工及验收规范》CJJ33-2005 5.《聚乙烯燃气工程技术规程》CJJ63-2008 6.《城镇燃气室内工程施工与质量验收规范》CJJ94-2009 7.《城镇燃气设施运行、维护和抢修安全技术规程》CJJ512006
聚乙烯管（PE管）、 机械接口球墨铸铁管、 钢管 钢骨架聚乙烯塑料复合管
2.次高压燃气管道应采用 钢管
管材特性：
钢管具有高强的机械性能，如抗拉强度、延伸率与抗冲击性等。钢管采 用焊接连接，气密性良好。
其主要缺点是地下易腐蚀、需防腐措施，投资大，且使用寿命较短， 一般为25年左右。当管径大于DN200时，其投资少于聚乙烯（PE）管。
4.3同一图样的不同视图、剖面图宜采用同一比例。
4.比例
常用比例
室外高压、中低压燃气输 配管道平面图
1:1000，1:500
室外高压、中低压燃气输 横向1:1000，1:500
配管道纵断面图
纵向：1:100，1:50
室内燃气管道平面图、系 统图、剖面图
1:100，1:50
大样图
1:20，1:10，1:5
2.室内燃气管道平面图应在建筑物的平面施工图、竣工图或实际测 绘平面图的基础上绘制。平面图应按直接正投影法绘制。明敷的燃气 管道应采用粗实线绘制；墙内暗埋或埋地的燃气管道应采用粗虚线绘 制；图中的建筑物应采用细线绘制。
3.平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等。
4.平面图中燃气管道的相对位置和管径应标注清楚。
城镇燃气输配系统PPT课件
2020/3/21
35
5.2 储气站
2020/3/21
36
5.3 LNG调峰站
2020/3/21
37
2020/3/21
29
3.6 安全间距 地下燃气管道与建筑物、构筑物或相邻管道之间的水平净 距/垂直净距在规范中有明确要求，详见GB50028-2006《城 镇燃气设计规范》。
2020/3/21
30
四、用户工程系统简介
4.1 用户工程系统的构成 1、气源管道（中压管网、次高压管网）； 2、用户管道（庭院管道、户内管道）； 3、控制阀门（支线阀、调压设备前阀、立管阀、紧急切 断阀（电磁阀）、进户阀、设备前阀、放散阀、自闭阀等）； 4、调压设备、计量设备、仪表等。
2020/3/21
26
（5）四级地区地下燃气管道输配压力不宜大于1.6MPa。 当受条件限制需要进入或通过四级地区时，应遵守下列规定：
①高压A地下燃气管道与建筑物外墙面之间的水平净距不 应小于30m（当管壁厚度≥9.5或对燃气管道采取有效的保护 措施时，不应小于15m ）。
②高压B地下燃气管道与建筑物外墙面之间的水平净距不 应小于16m（当管壁厚度≥9.5mm或对燃气管道采取有效的 保护措施时，不应小于10m）)。
2020/3/21
21
3.2 城镇燃气管网的布线原则 城镇燃气干管的布置，应根据用户用量及其分布全面规划， 宜按逐步形成环状管网供气进行设计。城镇燃气管道一般采 用地下敷设，当遇到河流或厂区敷设等情况时，也可采用架 空敷设。地下燃气管道宜沿城镇道路敷设，一般敷设在人行 便道或绿化带内。 燃气管道布置时必须考虑下列基本情况：
二、气源厂简介
2.1门站 门站是天然气供应部门与城市天然气管理部门的交接点， 是城市燃气输配系统中的重要组成部分，门站既是上游来气 的接收点，又是下游城市输配系统的气源点，其主要功能是 接受上游来气并进行过滤、计量、加臭、调整控制供气压力、 气量分配、并向城市燃气管网供气。 门站也可设置储气装置。
《城市燃气工程管理》课件
安全检查： 定期对燃气 工程进行安 全检查，确 保各项安全 措施得到有
效执行
信息管理： 建立完善的 信息管理系 统，及时记 录和更新燃 气工程的安
全信息
城市燃气工程安全管理的程序
制定安全管理制 度
建立安全管理组 织机构
开展安全教育和 培训
实施安全检查和 整改
建立安全档案和 记录
定期进行安全评 估和改进
加强政府监管：完善法律法规，加强监管力度，确保燃气安全 市场化改革：引入市场竞争机制，提高燃气供应效率和服务质量 信息化建设：利用现代信息技术，提高燃气管理效率和透明度 公众参与：鼓励公众参与燃气工程管理，提高公众安全意识和参与度
城市燃气工程规划与设计概述
城市燃气工程规划：包括燃气管网、燃气设施、燃气供应站等规划
燃气供应包括燃气生产、储存、运输等环节。
燃气输配包括燃气管网建设、维护和管理等环 节。
燃气使用包括燃气燃烧、加热、制冷等环节。
燃气管理包括燃气安全、环保、价格等环节。
城市燃气工程的重要性
保障城市能源供 应：城市燃气工 程是城市能源供 应的重要组成部 分，保障城市居 民的生活、生产 需求。
提高城市生活质 量：城市燃气工 程可以提高城市 居民的生活质量， 提供清洁、高效 的能源。
培训教育：对员工进行燃气安全知识和操作技 能的培训，提高员工的安全意识和操作技能
客户服务：提供优质的客户服务，解决客户在使 用燃气过程中遇到的问题
信息管理：建立燃气设施和客户信息的管理系统， 提高运营效率和管理水平
城市燃气工程运营管理的程序
实施运营管理：按照运营计 划，对燃气工程进行日常管 理和维护
城市燃气工程管理体制的构成
政府监管部门：负责制定 政策法规，监督执行情况
燃气管线精品PPT课件
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
• 1场地燃气管道的压力分级
• 低压＜0.005mpa， • 0.005 ＜中压＜0.15mpa， • 0.15 ＜次高压＜0.30mpa • 0.30 ＜高压＜0.80mpa
四 燃气管网系统
• 2场地燃气管网系统的分类
• 单级系统，两级系统，三级系统， • 多级系统。
单级系统
中低压两级系统
五 燃气管网布置
五 燃气管网布置
• 3庭院燃气管布置
• 自街道燃气管网的引入口以后的室外燃气管网，成为庭院 燃气管网。
• 庭院燃气管网大都与建筑物平行敷设。
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More

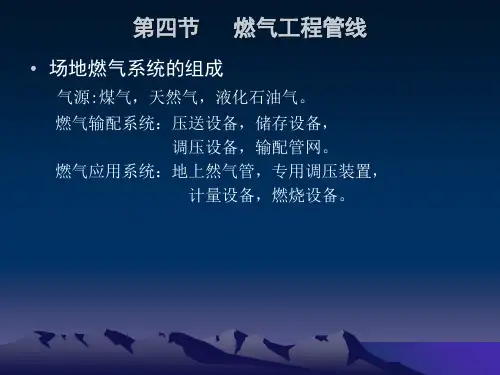

第四节 燃气工程管线
• 场地燃气系统的组成
气源:煤气，天然气，液化石油气。 燃气输配系统：压送设备，储存设备，
调压设备，输配管网。 燃气应用系统：地上然气管，专用调压装置，
计量设备，燃烧设备。
四 燃气管网系统
• 场地燃气管网系统 是指自气源厂(或天然气远程干线
的城市门站)到用户引入管的室外燃气管道，它是由各种 压力的燃气管道组成的。
• 1输气干管布置
• 高压管道应环状布置在城市边缘地带。 • 中压管道应环状布置在用气户的周围，以方便低压管道连
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
• 1场地燃气管道的压力分级
• 低压＜0.005mpa， • 0.005 ＜中压＜0.15mpa， • 0.15 ＜次高压＜0.30mpa • 0.30 ＜高压＜0.80mpa
四 燃气管网系统
• 2场地燃气管网系统的分类
• 单级系统，两级系统，三级系统， • 多级系统。
单级系统
中低压两级系统
五 燃气管网布置
五 燃气管网布置
• 3庭院燃气管布置
• 自街道燃气管网的引入口以后的室外燃气管网，成为庭院 燃气管网。
• 庭院燃气管网大都与建筑物平行敷设。
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
第四节 燃气工程管线
• 场地燃气系统的组成
气源:煤气，天然气，液化石油气。 燃气输配系统：压送设备，储存设备，
调压设备，输配管网。 燃气应用系统：地上然气管，专用调压装置，
计量设备，燃烧设备。
四 燃气管网系统
• 场地燃气管网系统 是指自气源厂(或天然气远程干线
的城市门站)到用户引入管的室外燃气管道，它是由各种 压力的燃气管道组成的。
• 1输气干管布置
• 高压管道应环状布置在城市边缘地带。 • 中压管道应环状布置在用气户的周围，以方便低压管道连
城市燃气管网系统 ppt课件
3 ppt课件
城市燃气管网系统 (三)、根据输气压力分类 名称 高压燃气管道
次高压燃气 管道 中压燃气管道 低压燃气管道
4
A B A B A B
压力（ Mpa） 2.5 <P≤4.0
1.6 <P≤2.5 0.8 <P≤1.6 0.4 <P≤0.8 0.2 <P≤0.4 0.01 <P≤0.2 P≤0.01
5.与该管道相连接的用户量及用气量情况，该 管道是主要管道还是次要管道。 6.线路上所遇到的障碍物情况。 7.土壤性质、腐蚀性能和冰冻线深度。 8.该管道在施工、运行和万一发生故障时，对 城市交通和人民生活的影响。
20
ppt课件
城市燃气管网系统
二 .管网的平面与立面布置
1.高、中压管网的平面布置 高压管网的主要功能是输气 。中压管网的功 能既有输气，也有向低压管网各环网配气的功 能。两者既有共同点，也有不同点。
21
ppt课件
城市燃气管网系统 高压管网布线的主要原则
高压管网宜布置在城市边缘或市内有足够安全距 离的地带，并应连接成环网，以提高高压供气的 可靠性； 高、中压管道是城市输配系统的输气和配气主要 干线，必需综合考虑近期建设与长期规划的关系。
22
ppt课件
城市燃气管网系统
中压管网布线的主要原则
8
ppt课件
城市燃气管网系统
(四) 燃气管网系统的选择
规划城市在选择燃气管网系统时，应 考虑到许多因素，其中最主要的有： （1） 气源情况：燃气的性质，是人工 燃气、天然气、还是液化石油气；供气 量和供气压力；燃气的含湿量和露点； 气源的发展或更换气源的规划； （2） 城市规划、远景规划情况、街区 和道路的现状和规划、建筑特点、人口 密度、居民用户的分布情况；
城市燃气管网系统 (三)、根据输气压力分类 名称 高压燃气管道
次高压燃气 管道 中压燃气管道 低压燃气管道
4
A B A B A B
压力（ Mpa） 2.5 <P≤4.0
1.6 <P≤2.5 0.8 <P≤1.6 0.4 <P≤0.8 0.2 <P≤0.4 0.01 <P≤0.2 P≤0.01
5.与该管道相连接的用户量及用气量情况，该 管道是主要管道还是次要管道。 6.线路上所遇到的障碍物情况。 7.土壤性质、腐蚀性能和冰冻线深度。 8.该管道在施工、运行和万一发生故障时，对 城市交通和人民生活的影响。
20
ppt课件
城市燃气管网系统
二 .管网的平面与立面布置
1.高、中压管网的平面布置 高压管网的主要功能是输气 。中压管网的功 能既有输气，也有向低压管网各环网配气的功 能。两者既有共同点，也有不同点。
21
ppt课件
城市燃气管网系统 高压管网布线的主要原则
高压管网宜布置在城市边缘或市内有足够安全距 离的地带，并应连接成环网，以提高高压供气的 可靠性； 高、中压管道是城市输配系统的输气和配气主要 干线，必需综合考虑近期建设与长期规划的关系。
22
ppt课件
城市燃气管网系统
中压管网布线的主要原则
8
ppt课件
城市燃气管网系统
(四) 燃气管网系统的选择
规划城市在选择燃气管网系统时，应 考虑到许多因素，其中最主要的有： （1） 气源情况：燃气的性质，是人工 燃气、天然气、还是液化石油气；供气 量和供气压力；燃气的含湿量和露点； 气源的发展或更换气源的规划； （2） 城市规划、远景规划情况、街区 和道路的现状和规划、建筑特点、人口 密度、居民用户的分布情况；

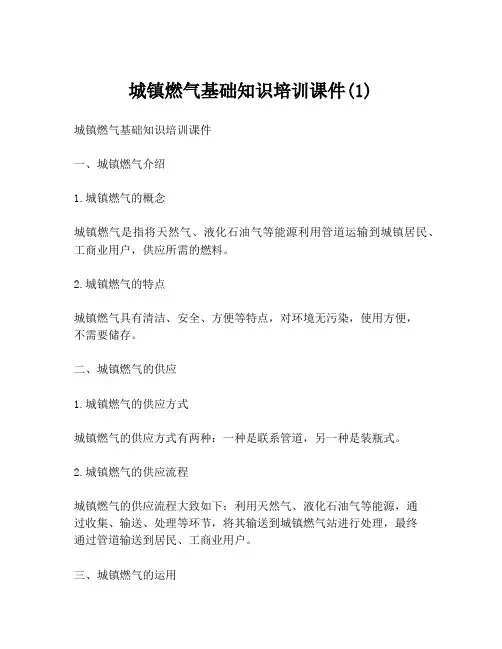

城镇燃气基础知识培训课件(1)
城镇燃气基础知识培训课件(1)
城镇燃气基础知识培训课件
一、城镇燃气介绍
1.城镇燃气的概念
城镇燃气是指将天然气、液化石油气等能源利用管道运输到城镇居民、工商业用户，供应所需的燃料。
2.城镇燃气的特点
城镇燃气具有清洁、安全、方便等特点，对环境无污染，使用方便，
不需要储存。
二、城镇燃气的供应
1.城镇燃气的供应方式
城镇燃气的供应方式有两种：一种是联系管道，另一种是装瓶式。
2.城镇燃气的供应流程
城镇燃气的供应流程大致如下：利用天然气、液化石油气等能源，通
过收集、输送、处理等环节，将其输送到城镇燃气站进行处理，最终
通过管道输送到居民、工商业用户。
三、城镇燃气的运用
1.城镇燃气的用途
城镇燃气可以用作工厂、煤气厂、生产、快餐店等企业的燃料，也可用于居民家庭的厨房煮食、取暖、热水供应等方面。
2.城镇燃气的安全
在使用城镇燃气时，应了解一些安全知识，如定期检查燃气管道及燃气设施质量是否合格，要保证通风良好，燃气设施的维护和使用应按规定进行等。
四、城镇燃气的环保
城镇燃气使用对环境污染较小，但在使用中还是要注意环保问题，如合理使用燃气设备、注意节约燃气，勿使用已过期、不合格的燃气设备等，还要及时排放排烟。
五、总结
城镇燃气具有清洁、安全、方便等特点，对环境无污染，使用方便，不需要储存。
使用城镇燃气时要注意安全、环保等问题，以免对生产生活带来不必要的困扰。
燃气管道及附属设备(第三部分)课件ppt
04 附属设备安装调试与维护 保养技巧
安装前准备工作和流程梳理
确认设备安装位置及环境条件
根据设计图纸和现场实际情况，确定设备安装的具体位置，并确保环 境条件符合设备要求。
准备安装工具和材料
根据设备安装需要，提前准备好所需的工具和材料，如螺丝刀、扳手、 润滑油等。
检查设备完好性
在安装前对设备进行开箱检查，确认设备外观无损坏，内部零部件齐 全且无松动现象。
根据设备的使用情况和保养要求，制定定期的维护保养计 划，对设备进行全面的检查和保养，包括更换润滑油、清 洗液压系统等。
特殊维护保养
针对设备的特殊情况或特殊要求，进行特殊的维护保养工 作，如对设备进行大修、更换重要零部件等。
维护保养执行标准
根据设备的实际情况和保养要求，制定具体的维护保养执 行标准，明确各项保养工作的具体内容和要求，确保保养 工作的质量和效果。
05 安全运行管理与风险评估 方法论述
安全运行管理体系建设内容
1 2 3
明确安全运行管理目标和责任
确立燃气管道安全运行的总体目标，明确各级管 理部门的职责和权限，形成科学有效的管理体系。
制定安全管理制度和操作规程
建立完善的安全管理制度，包括安全检查、维修 保养、事故报告等，制定详细的操作规程，确保 员工规范操作。
国内外发展现状与趋势
国内发展现状
我国燃气管道建设起步较晚，但发展迅速。目前，已形成了较为完善的燃气管道网络，覆 盖了全国大部分城市和地区。在技术创新、设备研发等方面也取得了显著成果。
国外发展现状
国外燃气管道建设历史悠久，技术先进。在管道材料、施工工艺、智能化管理等方面处于 领先地位。同时，国外还注重环保、节能等方面的研究和应用。
材料选择原则和方法论述
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管网起始端加臭 剂加入量/
（mg·m-3）
加入量系数
采用四氢噻吩的加臭技术参数
天然气 0.05
燃气 LPG* 0.0175
LPG混空气** 0.0175
0.08
8.00
22.86
11.43
20
50
2.50
2.19
25
2.198加臭装Fra bibliotek简图9
城市输配系统示例
10
❖ P70 4.3.1
❖ 低压燃气管道单位长度的摩擦阻力按下式计算：
LP6.26107dqv25
T
T0
式中：△P——燃气管道摩擦阻力，Pa； L ——燃气管道的计算长度，m； λ ——燃气管道摩擦阻力系数； qv ——燃气管道的计算流量，m3/h； d——管道内径，mm； ρ——燃气的密度，kg/m3； T——设计中所采用的燃气温度，K； T0——273.15,K。
Cn=K/(0.2LL) 式中 Cn——供气末端无毒燃气中最小加臭剂质量浓度，
mg/m3
K ——加臭剂在空气中达到警示气味等级的最小质量
浓度，mg/m3
LL ——燃气在空气中的爆炸下限
6
项目
天然气爆炸下限 加臭剂K值/
（mg·m-3）
末端燃气中最小 加臭剂质量浓度
Cn /（mg·m-3）
管网起始端加臭 剂加入量/
1
❖ GB/T 17747.2—2011，天然气压缩因子的计算 第2部分：用摩尔组成 进 行计算
❖ CJJ 63—2008，聚乙烯燃气管道工程技术规程
❖ GB 15558.1—2003，燃气用埋地聚乙烯（PE）管道系统 第1部分：管材
❖ GB 15558.2—2005，燃气用埋地聚乙烯（PE）管道系统 第2部分：管件 ❖ GB 15558.3—2008，燃气用埋地聚乙烯（PE）管道系统 第3部分：阀门
3
P67 4.1.4 城镇燃气中的有毒组分：
天然气中主要是硫化物，特别是以硫化氢形态存在，属高 度危害介质。
人工燃气中含有一氧化碳、硫化氢、氨、萘、焦油。其中 主要是一氧化碳与硫化氢，属高度危害介质。
液化石油气中主要是硫化物。液化石油气中重碳氢化合物 对人体也是有害的。
《天然气》中的二类气，《人工煤气》中均要求燃气中硫 化氢的含量≤20mg/m3。
❖ CJJ 95—2003，城镇燃气埋地钢质管道腐蚀控制技术规程
❖ CJJ 95—2013，城镇燃气埋地钢质管道腐蚀控制技术规程（2014-06-01）
❖ SY/T 0413—2002，埋地钢质管道聚乙烯防腐层技术标准
❖ GB/T 23257—2009，埋地钢质管道聚乙烯防腐层
❖ SY/T 0414—2007，钢质管道聚乙烯胶粘带防腐层技术标准
整个供气范围内集中负荷的用气量和单位长度的途泄流 量。 ❖ （2）计算管网各管段的途泄流量。 ❖ （3）计算各节点的集中负荷。 ❖ （4）设置各管段的管径。 ❖ （5）利用水力计算软件计算，根据计算结果调整管径，直 至得到满意结果。
14
❖ P74 4.4.1 ❖ 城镇燃气管道壁厚是按第三强度理论计算的，其直管段壁
（mg·m-3）
加入量系数
天然气加臭技术参数
四氢噻吩THT
加臭剂 硫醇TBM
0.05
0.08
0.03
8
3
20
4~8
2.50
1.33~2.67
无硫加臭剂S-free 0.07 7 15~18
2.14~2.57 7
项目
燃气爆炸下限 加臭剂K值/
（mg·m-3）
末端燃气中最小 加臭剂质量浓度
Cn /（mg·m-3）
❖ SY/T 0315—2005，钢质管道单层熔结环氧粉末外涂层技术规范
2
❖ SY/T 0420—97，埋地钢质管道石油沥青防腐层技术标准
❖ SY/T 0447—96，埋地钢质管道环氧煤沥青防腐层技术标准
❖ SY/T 0379—98，埋地钢质管道煤焦油瓷漆外防腐层技术标 准
❖ GB/T 21448—2008，埋地钢质管道阴极保护设计规范
❖ SY/T 0096—2000，强制电流深阳极地床技术规范
❖ GB 50423—2007，油气输送管道穿越工程设计规范
❖ GB 50424—2007，油气输送管道穿越工程施工规范
❖ GB 50470—2008，油气输送管道线路工程抗震技术规范
❖ CJJ 33—2005，城镇燃气输配工程施工及验收规范
城镇燃气管道设计常用标准规范 ❖ GB 50494—2009，城镇燃气技术规范 ❖ GB 50028—2006，城镇燃气设计规范 ❖ GB 50016—2006，建筑设计防火规范 ❖ GB 50140—2005，建筑灭火器配置设计规范 ❖ GB 50316—2000，工业金属管道设计规范（2008年版） ❖ GB 50235—2010 ，工业金属管道工程施工规范 ❖ GB/T 20368—2012，液化天然气（LNG）生产、储存和装运 ❖ GB 50183—2004，石油天然气工程设计防火规范 ❖ GB 50160—2008，石油化工企业设计防火规范 ❖ CJJ/T 148—2010，城镇燃气加臭技术规程
12
❖ P72 4.3.4
❖ 城镇燃气管道的局部阻力如何计算?
❖
在实际设计计算中，室外燃气管道（包括高、次高、
中、低压管道）的局部阻力可按燃气管道摩擦阻力的
5%~10%进行计算。
13
❖ P73 4.3.6 ❖ 在实际设计工作中，计算环状燃气管网的步骤如下： ❖ （1）在已知用户用气量和已定管网布置图的基础上，计算
4
❖ P68 4.1.5 ❖ 城镇燃气应具有可以察觉的臭味,燃气中加臭剂的最小量应
符合下列规定: ❖ (1) 无毒燃气泄漏到空气中,达到爆炸下限的20%时,应能觉察; ❖ (2) 有毒燃气泄漏到空气中,达到对人体允许的有害浓度时,应
能觉察。
5
供气末端无毒燃气中最小加臭剂质量浓度计算式
供气末端无毒燃气（不含空气）中最小加臭剂质量浓度按 下式计算：
厚计算公式为：
Pd 2 s F
式中：δ——钢管计算壁厚，mm； P——设计压力，MPa； d——钢管外径，mm； σS——钢管的最低屈服极限，MPa； Φ——焊缝系数； F——强度设计系数 。
11
❖ P71 4.3.2
❖ 高、次高、中压燃气管道水力计算公式如下：
p12p22 L
1.271010d qv2 5T T0Z
式中：p1——燃气管道起点压力，绝压，kPa； p2——燃气管道终点压力，绝压，kPa； L——燃气管道计算长度，km；
Z——压缩因子，当燃气压力（表压）<1.2MPa 时，Z 取1。
（mg·m-3）
加入量系数
采用四氢噻吩的加臭技术参数
天然气 0.05
燃气 LPG* 0.0175
LPG混空气** 0.0175
0.08
8.00
22.86
11.43
20
50
2.50
2.19
25
2.198加臭装Fra bibliotek简图9
城市输配系统示例
10
❖ P70 4.3.1
❖ 低压燃气管道单位长度的摩擦阻力按下式计算：
LP6.26107dqv25
T
T0
式中：△P——燃气管道摩擦阻力，Pa； L ——燃气管道的计算长度，m； λ ——燃气管道摩擦阻力系数； qv ——燃气管道的计算流量，m3/h； d——管道内径，mm； ρ——燃气的密度，kg/m3； T——设计中所采用的燃气温度，K； T0——273.15,K。
Cn=K/(0.2LL) 式中 Cn——供气末端无毒燃气中最小加臭剂质量浓度，
mg/m3
K ——加臭剂在空气中达到警示气味等级的最小质量
浓度，mg/m3
LL ——燃气在空气中的爆炸下限
6
项目
天然气爆炸下限 加臭剂K值/
（mg·m-3）
末端燃气中最小 加臭剂质量浓度
Cn /（mg·m-3）
管网起始端加臭 剂加入量/
1
❖ GB/T 17747.2—2011，天然气压缩因子的计算 第2部分：用摩尔组成 进 行计算
❖ CJJ 63—2008，聚乙烯燃气管道工程技术规程
❖ GB 15558.1—2003，燃气用埋地聚乙烯（PE）管道系统 第1部分：管材
❖ GB 15558.2—2005，燃气用埋地聚乙烯（PE）管道系统 第2部分：管件 ❖ GB 15558.3—2008，燃气用埋地聚乙烯（PE）管道系统 第3部分：阀门
3
P67 4.1.4 城镇燃气中的有毒组分：
天然气中主要是硫化物，特别是以硫化氢形态存在，属高 度危害介质。
人工燃气中含有一氧化碳、硫化氢、氨、萘、焦油。其中 主要是一氧化碳与硫化氢，属高度危害介质。
液化石油气中主要是硫化物。液化石油气中重碳氢化合物 对人体也是有害的。
《天然气》中的二类气，《人工煤气》中均要求燃气中硫 化氢的含量≤20mg/m3。
❖ CJJ 95—2003，城镇燃气埋地钢质管道腐蚀控制技术规程
❖ CJJ 95—2013，城镇燃气埋地钢质管道腐蚀控制技术规程（2014-06-01）
❖ SY/T 0413—2002，埋地钢质管道聚乙烯防腐层技术标准
❖ GB/T 23257—2009，埋地钢质管道聚乙烯防腐层
❖ SY/T 0414—2007，钢质管道聚乙烯胶粘带防腐层技术标准
整个供气范围内集中负荷的用气量和单位长度的途泄流 量。 ❖ （2）计算管网各管段的途泄流量。 ❖ （3）计算各节点的集中负荷。 ❖ （4）设置各管段的管径。 ❖ （5）利用水力计算软件计算，根据计算结果调整管径，直 至得到满意结果。
14
❖ P74 4.4.1 ❖ 城镇燃气管道壁厚是按第三强度理论计算的，其直管段壁
（mg·m-3）
加入量系数
天然气加臭技术参数
四氢噻吩THT
加臭剂 硫醇TBM
0.05
0.08
0.03
8
3
20
4~8
2.50
1.33~2.67
无硫加臭剂S-free 0.07 7 15~18
2.14~2.57 7
项目
燃气爆炸下限 加臭剂K值/
（mg·m-3）
末端燃气中最小 加臭剂质量浓度
Cn /（mg·m-3）
❖ SY/T 0315—2005，钢质管道单层熔结环氧粉末外涂层技术规范
2
❖ SY/T 0420—97，埋地钢质管道石油沥青防腐层技术标准
❖ SY/T 0447—96，埋地钢质管道环氧煤沥青防腐层技术标准
❖ SY/T 0379—98，埋地钢质管道煤焦油瓷漆外防腐层技术标 准
❖ GB/T 21448—2008，埋地钢质管道阴极保护设计规范
❖ SY/T 0096—2000，强制电流深阳极地床技术规范
❖ GB 50423—2007，油气输送管道穿越工程设计规范
❖ GB 50424—2007，油气输送管道穿越工程施工规范
❖ GB 50470—2008，油气输送管道线路工程抗震技术规范
❖ CJJ 33—2005，城镇燃气输配工程施工及验收规范
城镇燃气管道设计常用标准规范 ❖ GB 50494—2009，城镇燃气技术规范 ❖ GB 50028—2006，城镇燃气设计规范 ❖ GB 50016—2006，建筑设计防火规范 ❖ GB 50140—2005，建筑灭火器配置设计规范 ❖ GB 50316—2000，工业金属管道设计规范（2008年版） ❖ GB 50235—2010 ，工业金属管道工程施工规范 ❖ GB/T 20368—2012，液化天然气（LNG）生产、储存和装运 ❖ GB 50183—2004，石油天然气工程设计防火规范 ❖ GB 50160—2008，石油化工企业设计防火规范 ❖ CJJ/T 148—2010，城镇燃气加臭技术规程
12
❖ P72 4.3.4
❖ 城镇燃气管道的局部阻力如何计算?
❖
在实际设计计算中，室外燃气管道（包括高、次高、
中、低压管道）的局部阻力可按燃气管道摩擦阻力的
5%~10%进行计算。
13
❖ P73 4.3.6 ❖ 在实际设计工作中，计算环状燃气管网的步骤如下： ❖ （1）在已知用户用气量和已定管网布置图的基础上，计算
4
❖ P68 4.1.5 ❖ 城镇燃气应具有可以察觉的臭味,燃气中加臭剂的最小量应
符合下列规定: ❖ (1) 无毒燃气泄漏到空气中,达到爆炸下限的20%时,应能觉察; ❖ (2) 有毒燃气泄漏到空气中,达到对人体允许的有害浓度时,应
能觉察。
5
供气末端无毒燃气中最小加臭剂质量浓度计算式
供气末端无毒燃气（不含空气）中最小加臭剂质量浓度按 下式计算：
厚计算公式为：
Pd 2 s F
式中：δ——钢管计算壁厚，mm； P——设计压力，MPa； d——钢管外径，mm； σS——钢管的最低屈服极限，MPa； Φ——焊缝系数； F——强度设计系数 。
11
❖ P71 4.3.2
❖ 高、次高、中压燃气管道水力计算公式如下：
p12p22 L
1.271010d qv2 5T T0Z
式中：p1——燃气管道起点压力，绝压，kPa； p2——燃气管道终点压力，绝压，kPa； L——燃气管道计算长度，km；
Z——压缩因子，当燃气压力（表压）<1.2MPa 时，Z 取1。
