广州数控GSK980TDb操作步骤广州数控GSK980TDb操作步骤（刀补对刀）第一部分：熟悉机床面板操作（一～十一,其中三、四、五条自己阅读，自行练习，也可以不练）第二部分：练习对刀及检验对刀是否正确（十二～十五）第三部分：加工零件（十六～二十三）一、打开程序目录：程序—翻页（切换到“程序目录”界面）二、打开一个程序：（举例：打开O 0001号程序）编辑—程序（切换到“程序内容”界面）—O0001—换行（或↓）三、按顺序快速打开程序目录里的所有程序。

举例：在编辑下打开程序O0001。

按O ↓，就会自动打开下一个程序O0002；再按O ↓，又自动打开下一个程序O0003；余此类推。

反之，按O ↑，就会往上按顺序快速打开所有程序。

四、把当前程序复制到新建程序里：（举例：把O 0001号程序复制到新建程序O 0008号程序里）在编辑下打开O 0001号程序，按O 0008 —转换，复制完成。

五、把当前程序改名：（举例：把O 0001号程序名改为O 0008号程序名）在编辑下打开O 0001号程序，按O 0008 —修改，改名完成。

六、编写新的程序：（举例：编写O 0001号程序）编辑—程序（切换到“程序内容”界面）—O0001—换行（不能与已有程序重命名）七、删除一个程序：（举例：删除O 0001号程序）编辑—程序（切换到“程序内容”界面）—O0001—删除八、全部程序一次删除：编辑—程序（切换到“程序内容”界面）—O—－—999—删除九、输入转速：（举例：输入S500转速）录入—程序（切换到“程序状态”界面）—M42 S500—输入—循环启动输入转速后，要使主轴旋转，可按手轮或手动—正转十、转动刀架：（举例：把刀架转动到1号刀位）方法1：录入—程序（切换到“程序状态”界面）—T0100 或T0101—输入—循环启动方法2：手动—换刀十一、刀补值清零：刀补（切换到“刀具偏置磨损”界面）光标移到所须序号X—输入；Z—输入十二、对1号外圆刀：Z向：手轮—正转用手轮把车刀X轴方向车一刀端面（约0.5㎜），再X轴方向退刀—刀补（切换到“刀具偏置磨损”界面），光标移到01序号）—Z0—输入X向：手轮—正转用手轮把车刀Z轴方向车一刀外圆，再Z轴方向退刀,—主轴停止—测量外圆直径—刀补（切换到“刀具偏置磨损”界面）—（光标移到01序号）—X25.32(假如外圆测量值是φ25.32)—输入十三、对2号切断刀：方法和对1号外圆刀相同。

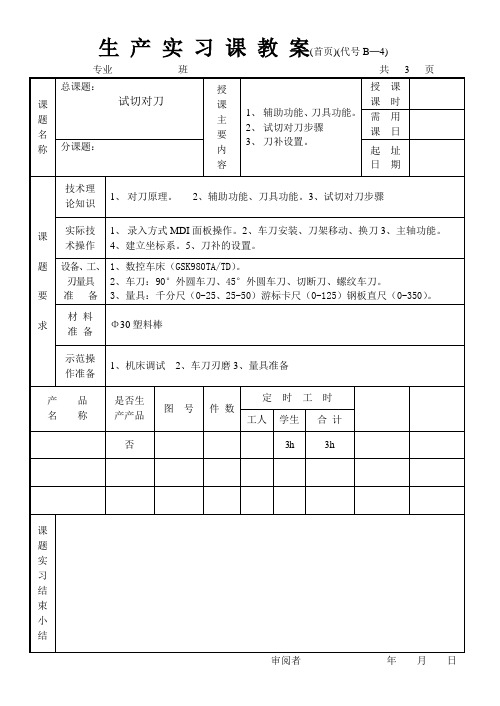

生产实习课教案(首页)(代号B─4)专业班共 3 页课题名称总课题：试切对刀授课主要内容1、辅助功能、刀具功能。

2、试切对刀步骤3、刀补设置。

授课课时需用课日分课题：起址日期课题要求技术理论知识1、对刀原理。

2、辅助功能、刀具功能。

3、试切对刀步骤实际技术操作1、录入方式MDI面板操作。

2、车刀安装、刀架移动、换刀3、主轴功能。

4、建立坐标系。

5、刀补的设置。

设备、工、刃量具准备1、数控车床（GSK980TA/TD）。

2、车刀：90°外圆车刀、45°外圆车刀、切断刀、螺纹车刀。

3、量具：千分尺（0-25、25-50）游标卡尺（0-125）钢板直尺（0-350）。

材料准备Φ30塑料棒示范操作准备1、机床调试2、车刀刃磨3、量具准备产品名称是否生产产品图号件数定时工时工人学生合计否3h 3h课题实习结束小结审阅者年月日教学过程（代号A─4）第 2 页课题二试切对刀一、组织教学1、检查学生的出勤情况和衣着情况，目测学生的精神状态。

2、强调实习纪律：上课时间；不得串岗聊天；不得打闹。

3、安全检查及安全教育：按照带班老师的要求进行操作。

4、强调学习态度：认真、独立操作二、新课内容对刀过程：1、清除刀补：[刀补]。

2、间隙清除：[录入方式] 运行G1 U1 W1 F200。

3、用45°外圆车刀切削外圆和端面（一）、基准刀（T0100）1、[手动方式]—刀架移动到安全位置—[录入方式]MDI面板—启动主轴—T0100—[手轮方式]—刀尖轻触工件端面—X方向退刀一定位置（控制切削量）—[录入方式]—G01—[输入]—W-10—[输入]—F100—[输入]—[运行]—W10—[运行]—M5—[运行]，用量具检查已车削外圆尺寸，为A。

2、[录入方式]—G50 XA Z0.0—[运行]3、对刀检查：[录入方式]—T0101—[运行]，检查当前刀尖位置显示的绝对坐标值和刚才输入的数据是否一样，如果不一样就说明对刀出错，需重新对刀。

广州数控GSK980TDb操作步骤广州数控GSK980TDb操作步骤（刀补对刀）第一部分：熟悉机床面板操作（一～十一,其中三、四、五条自己阅读，自行练习，也可以不练）第二部分：练习对刀及检验对刀是否正确（十二～十五）第三部分：加工零件（十六～二十三）一、打开程序目录：程序—翻页（切换到“程序目录”界面）二、打开一个程序：（举例：打开O 0001号程序）编辑—程序（切换到“程序内容”界面）—O0001—换行（或↓）三、按顺序快速打开程序目录里的所有程序。

举例：在编辑下打开程序O0001。

按O ↓，就会自动打开下一个程序O0002；再按O ↓，又自动打开下一个程序O0003；余此类推。

反之，按O ↑，就会往上按顺序快速打开所有程序。

四、把当前程序复制到新建程序里：（举例：把O 0001号程序复制到新建程序O 0008号程序里）在编辑下打开O 0001号程序，按O 0008 —转换，复制完成。

五、把当前程序改名：（举例：把O 0001号程序名改为O 0008号程序名）在编辑下打开O 0001号程序，按O 0008 —修改，改名完成。

六、编写新的程序：（举例：编写O 0001号程序）编辑—程序（切换到“程序内容”界面）—O0001—换行（不能与已有程序重命名）七、删除一个程序：（举例：删除O 0001号程序）编辑—程序（切换到“程序内容”界面）—O0001—删除八、全部程序一次删除：编辑—程序（切换到“程序内容”界面）—O—－—999—删除九、输入转速：（举例：输入S500转速）录入—程序（切换到“程序状态”界面）—M42 S500—输入—循环启动输入转速后，要使主轴旋转，可按手轮或手动—正转十、转动刀架：（举例：把刀架转动到1号刀位）方法1：录入—程序（切换到“程序状态”界面）—T0100 或T0101—输入—循环启动方法2：手动—换刀十一、刀补值清零：刀补（切换到“刀具偏置磨损”界面）光标移到所须序号X—输入；Z—输入十二、对1号外圆刀：Z向：手轮—正转用手轮把车刀X轴方向车一刀端面（约0.5㎜），再X轴方向退刀—刀补（切换到“刀具偏置磨损”界面），光标移到01序号）—Z0—输入X向：手轮—正转用手轮把车刀Z轴方向车一刀外圆，再Z轴方向退刀,—主轴停止—测量外圆直径—刀补（切换到“刀具偏置磨损”界面）—（光标移到01序号）—X25.32(假如外圆测量值是φ25.32)—输入十三、对2号切断刀：方法和对1号外圆刀相同。

目录第一章操作面板 (5)1.1面板划分区 (6)1.2 面板功能说明 (6)1.2.1 LCD（液晶）显示区 (6)1.2.1.1 LCD (6)1.2.1.2 液晶画面的亮度调整 (6)1.2.2 状态指示区 (7)1.2.3 编辑键盘区 (7)1.2.4 页面显示方式区 (8)1.2.5 机床控制区 (9)1.2.6 附加面板（选配件） (10)第二章页面显示及数据的修改与设置 (10)2.1 位置显示 (10)2.1.1 位置页面显示的四种方式 (10)2.1.2 加工时间、零件数、编程速度、倍率及实际速度等信息的显示 (12)2.1.3相对坐标清零 (13)2.2 程序显示 (15)2.3 偏置显示、修改与设置 (16)2.3.1 偏置显示 (16)2.3.2 偏置值的修改、设置 (18)2.3.2.1刀偏修改与设定 (18)2.3.2.2宏变量修改与设定 (18)2.4 报警显示 (18)2.5 设置显示 (19)2.5.1 开关设置 (19)2.5.2 图形功能 (25)2.6 参数显示、修改与设置 (26)2.6.1 参数显示 (26)2.6.2 参数的修改与设置 (28)2.7 诊断显示 (29)2.7.1 诊断数据显示 (29)2.7.2 机床面板（软键盘机床面板） (30)2.7.3PLC信号状态 (31)2.7.4 PLC数值诊断 (32)2.7.5 系统版本信息 (34)第三章系统上电、关机及安全操作 (35)3.1 系统上电 (35)3.2 关机 (35)3.3 安全操作 (36)3.3.1 复位操作 (36)3.3.2 急停 (36)3.3.3进给保持 (37)3.3.4 切断电源 (37)3.4 循环启动与进给保持 (37)3.5 超程防护 (38)3.5.2 软件超程防护 (38)3.5.3 超程报警的解除 (39)第四章手动操作 (39)4.1 坐标轴移动 (39)4.1.1 手动进给 (40)4.1.2 手动快速移动 (40)4.1.3 手动进给及手动快速移动速度选择 (40)4.2 主轴控制 (41)4.2.1 主轴正转 (41)4.2.2 主轴反转 (41)4.2.3 主轴停止 (42)4.2.4 主轴点动 (42)4.3 其他手动操作 (42)4.3.1 冷却液控制 (42)4.3.2 润滑控制 (42)4.3.3 手动换刀 (42)4.4 对刀操作 (42)4.4.1 定点对刀 (43)4.4.2 试切对刀 (43)4.4.3 回机械零点对刀 (45)4.4.4 带刀补对刀 (46)4.5 刀补值的修调 (46)第五章自动操作 (47)5.1 自动运行 (47)5.1.1 自动运行程序的选择 (47)5.1.2 自动运行的启动 (48)5.1.3 自动运行的停止 (48)5.1.4 从任意段自动运行 (49)5.1.5 暂停或进给保持后的运行 (49)5.1.6 空运行 (49)5.1.7 单段运行 (50)5.1.8 全轴功能锁住运行 (50)5.1.9 辅助功能锁住运行 (50)5.1.10 自动运行中的进给、快速速度修调 (51)5.1.11 自动运行中的主轴速度修调 (51)5.1.12 自动运行中的冷却液控制 (52)5.2 MDI运行 (52)5.2.1 MDI指令段输入 (52)5.2.2 MDI指令段运行与停止 (54)5.2.3 MDI指令段字段值修改与清除 (54)5.2.4 MDI指令段运行时速度修调 (54)第六章手轮/单步操作 (55)6.1 单步进给 (55)6.1.1 移动量的选择 (56)6.1.2 移动轴及移动方向的选择 (56)6.1.3 单步进给说明事项 (56)6.2 手轮进给 (56)6.2.1 移动量的选择 (57)6.2.3 手轮进给说明事项 (58)6.3 手轮/单步操作时辅助的控制 (58)第七章回零操作 (59)7.1 程序回零 (59)7.1.1 程序零点概念 (59)7.1.2 程序回零的操作步骤 (60)7.2 机械回零 (60)7.2.1 机械零点概念 (60)7.2.2 机械回零的操作步骤 (61)7.3 回零方式下的其它操作 (61)第八章程序编辑与管理 (62)8.1 程序的编辑 (62)8.1.1 程序的建立 (63)8.1.1.1 顺序号的自动生成 (63)8.1.1.2 程序内容的输入 (63)8.1.1.3 顺序号、字的检索 (65)8.1.1.4 光标的几种定位方法 (66)8.1.1.5 字的插入，删除、修改 (67)8.1.1.6 单个程序段的删除 (67)8.1.1.7 多个程序段的删除 (68)8.1.2 单个程序的删除 (68)8.1.3 全部程序的删除 (68)8.1.4 程序的选择 (68)8.1.5程序的复制 (69)8.1.6 程序的改名 (69)8.1.7 程序的检索 (70)8.2 程序管理 (70)8.2.1 程序目录的检索 (70)8.2.2 存储程序的数量 (70)8.2.3 存储容量 (70)8.2.4程序列表的查看 (71)8.2.5 程序的锁住 (71)第九章通讯 (72)9.1 通讯软件的安装 (72)9.2 通讯软件的操作 (72)9.3 串行口的设置 (72)9.4 CNC对PC机数据的接收（PC→CNC） (73)9.5 CNC数据对PC机的传送（CNC→PC） (73)9.5.1 CNC单个程序对PC机的传送 (73)9.5.2 全部程序的输出 (73)9.5.3 刀补的输出 (74)9.5.4 螺补的输出 (74)9.5.5 参数的输出 (74)9.6 CNC对CNC数据的接收（CNC→CNC） (74)9.7 CNC对CNC数据的发送（CNC→CNC） (75)9.7.1 单个程序的输出 (75)9.7.3 刀补的输出 (76)9.7.4 螺补的输出 (76)9.7.5 参数的输出 (76)9.8 通讯说明 (76)9.8.1设备连接方式 (76)9.8.2 通信前准备工作 (77)9.8.3 通信过程中的状态显示 (77)第十章记忆型螺矩误差补偿功能（选配） (78)10.1 功能说明 (78)10.2规格说明 (78)10.3 参数设定 (78)10.3.1 螺距误差补偿倍率 (78)10.3.2 螺距误差参考点（原点） (79)10.3.3 设定补偿间隔 (79)10.3.4 设定补偿量 (79)10.4 各种参数设定例子 (79)10.5 补偿量的设定方法 (81)第十一章编程操作实例 (82)第十二章机床调试 (93)12.1电源接通前的准备工作 (93)12.2 急停与限位 (93)12.3 驱动器设置 (93)12.4 齿轮比调整 (94)12.5 加减速特性调整 (95)12.6机械零点调整 (96)12.7 主轴功能调整 (98)12.7.1 主轴编码器 (98)12.7.2 主轴制动 (98)12.7.3 主轴转速开关量控制 (98)12.6.4 主轴转速模拟电压控制 (99)12.8 反向间隙补偿 (99)12.9 刀架调试 (100)12.10 单步/手轮调整 (101)12.11 其它调整 (101)附录一980TD参数一览表 (103)状态参数 (103)数据参数 (111)附录二出厂参数表 (124)附录三报警表 (128)附录四补充说明 (131)第一章操作面板本系统采用铝合金立体操作面板，面板的整体外观如下图所示：1.1面板划分980TD车床数控系统具有集成式操作面板，共分为LCD（液晶显示）区、编辑键盘区、页面显示方式区和机床控制显示区等几大区域，如下图所示：1.2 面板功能说明1.2.1 LCD（液晶）显示区1.2.1.1LCD本系统的显示区采用320×240点阵式蓝底液晶（LCD），CCFL背光。

广州数控gsk980td车床数控系统详细对刀方法为了能使你对数控车床的操作编程能快速上手,我特别编写该章节,希望能给你带来一定的帮助：一：你应学会如何把主轴、水泵、刀架运转起来：1)主轴的启动、停止,从目前经济型数控车床的配置来说主轴的启动基本上可分三种形式:a)主轴为机械换档,主轴电机为单速电机:这种配置时数控系统只能实现主轴的开启和停止首先把数控系统的方式切换到<手动方式>直接按主轴正转键,主轴就可运转起来.按主轴<停止>键主轴便停止.b)主轴为机械换档,主轴电机为双速电机:这种配置时数控系统可以实现主轴的开启、停止和高低速的自动切换，首先把数控系统的方式切换到<录入方式>，再按<程序>键并按<翻页>键翻页到<程序段>界面，按M3(主轴正转指令)、输入；S1(主轴低速指令)再按输入(IN)键最后按<运行>键，主轴便运转起来．同理，如果要转换为高速，则输入S2(主轴高速指令)、输入，按<运行>键,则主轴运转在高速档上．如果要停止主轴则输入M5(主轴停止指令)按<运行>键，主轴并停止运转．当然也可以把方式切换到<手动方式>按主轴<停止>键主轴同样可以停止运转．(值得一提的是：当第一次在<录入方式>下运行主轴后，只要在未切断主电源之前要再次运行主轴，只需按照a)项的方法在<手动方式>下按主轴<正转>键，主轴便可运转起来，如果要在S1、S2之间切换还是在<录入方式>下进行。

)c)主轴为变频电机调速:这种配置时数控系统可以实现主轴的开启、停止和在主轴转速范围内转速自由切换，首先把数控系统的方式切换到<录入方式>，再按<程序>键并按<翻页>、键翻页到<程序段>界面，按M3(主轴正转指令)、输入；再S500(主轴每分钟500转的指令)再按输入(IN)键最后按<运行>键，主轴便运转起来．（例如：你的机床主轴范围为125-3000转，你可输入S的转速值在125-3000之间的任意整数值：如S300,S450,S315,S2790,S3000...等等，则主轴运转在你所输入的这些转速上）如果要停止主轴则输入M5(主轴停止指令)按<运行>键，主轴便停止运转．当然也可以把方式切换到<手动方式>按主轴<停止>键主轴同样可以停止运转．(值得一提的是：当第一次在<录入方式>下运行主轴后，只要在未切断主电源之前要再次运行主轴，只需按照a)项的方法在<手动方式>下按主轴<正转>键，主轴便可运转起来，但若要切换主轴转速还是要在<录入方式>进行。

广州数控GSK980TD操作步骤广州数控GSK980TD操作步骤（刀补对刀）第一部分：熟悉机床面板操作（一～十一,其中三、四、五条自己阅读，自行练习，也可以不练）第二部分：练习对刀及检验对刀是否正确（十二～十五）第三部分：加工零件（十六～二十三）二、打开一个程序：（举例：打开O 0001三、按顺序快速打开程序目录里的所有程序。

举例：在编辑下打开O0001。

按O0002；再按动打开下一个程序O0003；余此类推。

反之，按四、把当前程序复制到新建程序里：（举例：把O 0001号程序复制到新建程序O 0008号程序里）在编辑下打开O 0001号程序，按—，复制完成。

五、把当前程序改名：（举例：把O 0001号程序名改为O 0008号程序名）在编辑下打开O 0001号程序，按—，改名完成。

六、编写新的程序：（举例：编写O 0001号程序）七、删除一个程序：（举例：删除O 0001九、输入转速：（举例：输入S800转速）十、转动刀架：（举例：把刀架转动到1号刀位）方法1或方法2十二、对1号外圆刀（把刀架转到T0100）：Z X轴方向车一刀端面（约0.5㎜），再X到“刀具偏置”界面，光标移到001X Z轴方向车一刀外圆，再Z轴方向退刀,（光标移到001假如外圆测量值是φ25.32)十三、对2号切断刀（把刀架转到T0200）：方法和对1号外圆刀相同。

（注意：把光标移到002序号。

在对Z向时，由于1号刀已车好端面，因此2号刀不能再车端面，只能轻碰端面。

）十四、对3号螺纹刀（把刀架转到T0300）：方法和对1号、2号刀相同。

（注意：把光标移到003序号。

在对Z向时，由于车刀刀尖是60度，因此刀尖不能轻碰端面，刀尖只能与端面基本对齐。

）十五、检验对刀是否正确: （记得检验时要带刀补）检验Z 向时，车刀要在毛坯直径外面；检验X向时，车刀要在毛坯端面外面，以防车刀直接与毛坯碰撞1号外圆刀（把刀架转到T0101）摇至Z0，查看车刀刀尖是否与端面对齐；再用手轮把车刀摇至X25.32（假如外圆测量值是φ25.32），查看车刀刀尖是否在φ25.32外圆上面。

广州数控GSK980TDb操作步骤(刀补对刀)doc广州数控GSK980TDb操作步骤广州数控GSK980TDb操作步骤（刀补对刀）第一部分：熟悉机床面板操作（一～十一,其中三、四、五条自己阅读，自行练习，也可以不练）第二部分：练习对刀及检验对刀是否正确（十二～十五）第三部分：加工零件（十六～二十三）二、打开一个程序：（举例：打开O 0001三、按顺序快速打开程序目录里的所有程序。

举例：在编辑下打开程序O0001。

按就会自动打开下一个程序O0002；再按又自动打开下一个程序O0003；余此类推。

反之，按有程序。

四、把当前程序复制到新建程序里：（举例：把O 0001号程序复制到新建程序O 0008号程序里）在编辑下打开O 0001号程序，按—，复制完成。

五、把当前程序改名：（举例：把O 0001号程序名改为O 0008号程序名）在编辑下打开O 0001号程序，按—，改名完成。

六、编写新的程序：（举例：编写O 0001号程序）七、删除一个程序：（举例：删除O 0001九、输入转速：（举例：输入S500转速）十、转动刀架：（举例：把刀架转动到1号刀位）方法1或方法2十二、对1号外圆刀：Z X轴方向车一刀端面（约0.5㎜），再X轴方向退刀—01X Z轴方向车一刀外圆，再Z轴方向退刀,（光标移到01序号）—假如外圆测量值是φ25.32)十三、对2号切断刀：方法和对1号外圆刀相同。

（注意：把光标移到02序号。

在对Z向时，由于1号刀已车好端面，因此2号刀不能再车端面，只能轻碰端面。

）十四、对3号螺纹刀：方法和对1号、2号刀相同。

（注意：把光标移到03序号。

在对Z向时，由于车刀刀尖是60度，因此刀尖不能轻碰端面，刀尖只能与端面基本对齐。

）十五、检验对刀是否正确: （记得检验时要带刀补,而且对完刀后还要重新再转一次刀架）检验Z 向时，车刀要在毛坯直径外面；检验X向时，车刀要在毛坯端面外面，以防车刀直接与毛坯碰撞。
