功能分析
门廊 门厅 车库 斜坡 佣人房 洗衣房
一层
屋顶花园
楼梯
斜坡
三层
交通分析
室内布置
库克别墅
William Edwards Cook——库克住宅的主人 主人是一个美国出生的外籍艺术家，给予柯布很大的设计自由。 柯布为他设计了一个自称“true cubic house” 建筑的场地面积较小，南北向二十米长，宽近十米。周围已有其他建筑。
平面图
一层平面
二层平面
三层平面
立面图
东立面
南立面
西立面
北立面
剖面图
主要尺寸
方案的修改和成型
最终选定 方案
由萨沃伊谈 新建筑5点论：
1.底层架空 2.自由平面 3.自由立面 4.横向长窗 5.屋顶花园
巴黎方向
进车 方向
出车 方向
ห้องสมุดไป่ตู้
车库
三层平面在空间上的相互联系
白色的围墙起到了分隔景色的作用， 旋转楼梯将人们从半开放和开放的 空间引入室内封闭空间 从二层室内到室外，是又一次又封 闭转向开阔，开放的坡道和广阔的 视野使二层和三层从视觉上联系在 一起。 一二层之间由坡道连接，减弱了两 层间的分割感
勒· 柯布西耶作品 1908~1909 在法国建筑师贝瑞 的事务所工作
主要建筑作品 年代不详 佛莱别墅（Villa Fallet） 1927年 国际联盟总部设计方案 1928年 萨伏伊别墅（Villa Savoy） 1930-1932年 巴黎瑞士学生宿舍（Pavillion Suisse A La Cite Universitaire A Paris） 1936年 巴西里约热内卢教育卫生部大楼 1946-1957年 马赛公寓大楼（L’unite d’Habitation ,Marseille） 1950-1953年 郎香教堂（La Chapelle de Ronchamp） 50年代初 印度昌迪加尔城市规划
萨伏伊别墅the Villa Savoye
萨伏伊别墅the Villa Savoye萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西（Poissy），由现经典别墅设计案例代建筑大师勒·柯布西耶于1928年设计，1930年建成，使用钢筋混凝土结构。
这幢白房子表面看来平淡无奇，简单的柏拉图形体和平整的白色粉刷的外墙，简单到几乎没有任何多余装饰的程度，“唯一的可以称为装饰部件的是横向长窗，这是为了能最大限度地让光线射入。
”萨伏伊别墅是勒·柯布西耶纯粹主义的杰作，是一个完美的功能主义作品，甚至是勒·柯布西耶的作品中最能体现其建筑观点的作品之一。
别墅在设计之初，柯布西耶原本的意图是用这种简约的、工业化的方法去建造大量低造价的平民住宅，没想到老百姓还没来得及接受，却让有亿万家产的年轻的萨伏伊女士相中，于是成就了一件伟大的作品，它所表现出的现代建筑原则影响了半个多世纪的建筑走向。
巴黎人很喜欢这幢“从不同角度看都会获得不同印象”的房子，一位法国商人T·Pormee说：“我从未见过其它的建筑,能够像它一样用如此简单的形体给人巨大的震撼和无穷的回味。
”设计美学在1926年出版的《建筑五要素》中，柯布西耶曾提出了新建筑的“五要素”，它们是：1、底层的独立支柱；2、屋顶花园；3、自由平面；4、自由立面；5、横向长窗。
萨伏伊别墅正是勒·柯布西耶提出的这“五要素”的具体体现，甚至可以说是最为恰当的范例，对建立和宣传现代主义建筑风格影响很大。
萨伏伊别墅深刻地体现了现代主义建筑所提倡新的建筑美学原则。
表现手法和建造手段的相统一，建筑形体和内部功能的配合，建筑形象合乎逻辑性，构图上灵活均衡而非对称，处理手法简洁，体型纯净，在建筑艺术中吸取视觉艺术的新成果等，这些建筑设计理念启发和影响着无数建筑师。
即便是到了今天，现代主义的建筑仍为诸多人士所青睐。
因为它代表了进步、自然和纯粹，体现了建筑的最本质的特点。
作为柯布西耶建筑设计生涯中最为杰出的建筑作品，以后他大部分作品的设计都是以此为基点的。
萨伏伊别墅案例分析共23页
*
ቤተ መጻሕፍቲ ባይዱ
一层功能分析图：
*
底层交通区域的楼梯和斜坡
二层功能分析图
客厅与厨房
客房
浴室
婴儿房
主卧室
起居室
盥洗室
三层功能分析图黄色区域均为三层楼板
为什么萨伏伊别墅变得如此著名？由于1929年发生世界经济危机，建筑师不得不重新对现代建筑进行了评价。萨伏伊别墅给人们留下深刻印象，从意义上讲，它是一种乌托邦式的建筑，是“希望的建筑”。柯布西耶通过使用贯穿于各层的坡道打破了传统单元房间之间的关系，这个工业时代的人通过在墙体上抠洞，使大自然成为装饰画。
*
But“雨水流进了大厅，雨水在斜坡上流淌，车库的墙壁全潮了，雨水甚至流进了我的浴室，每次下雨这里都会发一次洪水”这是萨伏伊别墅的主人于1937年写给房屋设计师柯布西耶的一段话。由于屋顶没有很好的雨水收集系统以及二层的空中花园与室内没有高差导致每次下雨都会造成不小的麻烦。
Part
案例
02
瑞士卢加诺附近的住宅—————地形对住宅设计的影响
设计师——勒·柯布西耶
*
背景介绍：20世纪是现代主义建筑的鼎盛时期，建筑师们在这一时期创造了浩如繁星的作品，而萨伏伊别墅是现代主义建筑的经典作品之一。1928年设计，1930年建成，二战之后被列为法国文物保护对象。名称来源：以别墅的主人萨伏伊姓名命名
1926年，柯布西耶提出"新建筑五点":①独立基础的柱子架空底层②平屋顶花园③自由平面，墙无需支撑上层楼板④横向的长窗于两柱之间展开⑤自由立面，可以独立于主结构
二层窄端面上的大面积玻璃窗能够让人观赏到山脉的风景，二较小的开口则让人有机会瞥见附近的栗树和乡村教堂的塔楼。
Thank you!

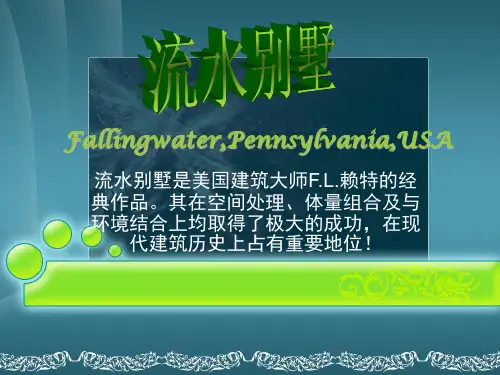

建筑鉴赏—流水别墅
阶梯上的 天窗
红木窗
窗与石壁
阶梯 从外面看阶梯
阶梯剪影
在整个窗体结构中，赖特将窗与自然光线 巧妙结合，使内部光线仿佛充满了盎然生 机。光线流动于起居的东，南，西三侧， 最明亮的部分光线从天窗泻下，一直通往 建筑物下方溪流崖隘的楼梯，东、西、北 侧几呈围合状的室。同时，从北侧及山崖 是反射进来的光线和反射在楼梯的光线显 得朦胧柔美。在心理上，这个起居室空间 的气氛，随着光线的明度变化，而显现多 样的风采。
与周围环境有机的
五.建筑的历史意义及影响
• 流水别墅不但是f.l.赖特本人作品中特别卓越的一 座，也是20世纪世界建筑园地中罕见的一朵奇葩。 同时对中国的建筑发展有着深刻的影响，我们以 历史的眼光看待近代时期现代建筑的发展，现代 建筑风潮的形成为此后中国现代建筑的进一步发 展奠定了基础；特别是那些为数不多的现代主义 作品对现代主义风格本质的触摸，为后人提供了 参照和路径；而现代主义建筑思想在中国建筑教 育中的渗透，基泰、华盖等较大规模的中国建筑 师设计机构的设计作品中现代作品比例越来越多 的迹象，以及1949年之后社会稳定并面临大规模 的建设前景，这些不能不使人们欣然看到现代主 义建筑时代的曙光。
四.建筑鉴赏
• 流水别墅可是说是一种以正反相对的力量在做妙 的均衡中组构而成的建筑。也可以说是水平或倾 斜穿杆或近几年推移的空间手法，交错融合的稀 世之作。 • 流水别墅这有活生生的个建筑具、初始的、原型 的、超越时间的质地，为了越过建筑史的诸多流 派，它似乎全身飞跃而起，座落花流水于宾夕法 尼亚的岩崖之中，指挥着整个山谷，超凡脱俗， 建筑内的壁炉是以暴露的自然山岩砌成的，瀑布 所形成的雄伟的外部空间使落水山庄更为完美， 在这儿自然和人悠然筑特点
• 人与自然的契合 在这里，并不只是用围合空间来限定建筑形式，形成空间体验，更重 要的是这些空间介于建筑与建筑、建筑与环境之间——走道、桥、平 台以及台阶。 • 建筑与景观相互交融 触觉、嗅觉及听觉总是成为一个感受建筑及其布置的整体因素。房间 的对角则留有玻璃封闭的小窗，以免小溪的水声及水气渗入房间，通 过它及悬挂的楼梯，使居住者从隐喻落到实际，以一种真正的运动感 知方式经历与流水别墅的建筑的交流 • 建筑材料与环境的交融 感觉把握光线、质感、材料以及被石头和水乃至高处的树林所限定的 空间的通透感。 流动的溪水及瀑布是建筑的一部分，永不停息。这是 一个简单而深刻的事实，没有其他任何一个建筑像流水别墅这样完全 且不可否认地依赖时间的历程。
罗宾别墅案例分析
感谢观看
THANKS
北欧风格
采用自然材质和暖色调， 注重光线的利用和空间的 通透感，营造出温馨、自 然的居住环境。
中式风格
融合了中国传统元素和现 代设计理念，以深色调和 木质材料为主，营造出沉 稳、典雅的居住氛围。
罗宾别墅的室内设计细节ຫໍສະໝຸດ 010203
04
照明设计
采用柔和的照明方式，如隐藏 式灯带、吊灯和落地灯等，营 造出温馨、舒适的照明效果。
材质与细节的考究
罗宾别墅在室内设计中注重材质的选择和细节的处理，采用高品质的装饰材料 和精致的工艺，打造出高贵、典雅的居住空间。
舒适与实用并重
罗宾别墅的室内设计不仅注重美观，还充分考虑了舒适性和实用性，为住户提 供便捷、舒适的生活体验。
市场定位与营销策略
高端市场定位
罗宾别墅定位于高端市场，主要面向 高收入人群，提供高品质的居住体验。
机遇
随着绿色环保和智能化科技的快速发展，罗宾别墅可以抓住 机遇，通过推出更环保、更智能的产品来吸引消费者。同时 ，随着城市化进程的加速，别墅市场仍有较大的发展空间。
06
结论
对罗宾别墅的综合评价
设计理念
建筑材料
罗宾别墅的设计理念体现了现代主义建筑 的精髓，注重功能性和空间感，强调简洁 、明快的设计风格。
罗宾别墅的地理位置
罗宾别墅位于洛杉矶市西部的贝 莱尔富人区，靠近圣塔莫尼卡山
和太平洋。
该地区环境优美，治安良好，是 洛杉矶最豪华的住宅区之一。
罗宾别墅的地理位置使其成为好 莱坞明星和富豪们的理想住所。
02
罗宾别墅的建筑风格
建筑风格的分类与特点
古典主义
强调对称、比例和几何 构图，以古希腊、古罗
萨伏伊别墅图与分析
建筑五要素
• 在1926年出版的《建筑五要素》中，柯布 西耶提出了新建筑的“五要素” ，它们是： • • 1、底层的独立支柱； • 2、屋顶花园； • 3、自由平面； • 4、自由立面； • 5、横向长窗。
梁板柱承重结构分析
梁、板、柱的结 构让柯布西耶有 了极大的发挥余 地，这也是现代 建筑五要素的根 本，也正是这样 的结构，才会有 底层的架空，自 由分割墙，以及 自由开启的采光 窗。
• 柯布西耶强调机械的美，高度赞扬飞机、汽车和轮船等新 科技结晶，认为这些产品的外形设计不受任何传统式样的 约束，完全是按照新的功能要求而设计成的，它们只受到 经济因素的约束，因而，更加具有合理性。他指出： "……在近50年中，钢铁与混凝土已经占统治地位，这说 明结构本身具有巨大的能力，对建筑艺术家来说，建筑设 计中老的经典已经被推翻，如果要与过去挑战，我们应该 认识到，历史上的过往样式对我们来说已经不复存在，一 个属于我们自己时代的新的设计样式已经兴起，这就是革 命。" 通过强调机械的重要，柯布西耶成为机械美学理论 的奠基人，他认为：住宅是供人居住的机器，书是供人们 阅读的机器，在当代社会中，一件新设计出来为现代人服 务的产品都是某种意义上的机器"。它们的美学原则是独 特的，并不跟随古典艺术的美学原则，只有面对这种新的 社会状况，我们才能把握新的美学立场和美学原则，那就 是代表二十世纪新时代的机械美学，在具体设计上，柯布 西耶强调以数学计算和几何计算为设计的出发点，一方面 使建筑具有更高的科学性和理性特征，同时也体现了技术 的原则。
车库则采用特殊的组织交通 流线的方法，使得车库和建 筑完美结合，使汽车易于停 放而又不会使车流和人流交 叉。
一 层 平 面 流 线 分 析
二 层 平 面 流 线 分 析
玛利亚别墅分析课件
02
玛利亚别墅的建筑特色
建筑风格
意大利文艺复兴风格
玛利亚别墅的建筑风格主要受到意大利文艺复兴时期的影响，具 有古典、优雅的特点。
追求完美比例
别墅的设计注重各个部分之间的比例协调，如建筑与庭院、立面与 剖面的关系等。
重视对称性
建筑布局多采用对称手法，彰显出一种稳重和庄严的美感。
结构特点
地中海式建筑
社会影响意义
社会文化交流平台
01
玛利亚别墅作为文化遗产，为人们提供了一个了解和感受意大
利历史文化的平台，有助于促进文化交流和社会认同。
教育意义
02
通过玛利亚别墅的参观和学习，人们可以更深入地了解意大利
的历史文化，提高自己的文化素养和艺术鉴赏能力。
促进旅游业发展
03
玛利亚别墅作为旅游景点之一，吸引了大量游客前来参观，为
建筑风格融合了古典与现代元 素，以托斯卡纳风格为主。
室内装潢奢华，以意大利文艺 复兴时期的艺术品和家具为主
。
保护与利用
意大利政府将玛利亚别墅列为历 史文化遗产，并采取措施保护其
建筑和园林。
别墅目前由一个基金会管理，旨 在保护和传承这座历史悠久的建
筑。
基金会定期举办文化活动和展览 ，吸引游客参观和了解别墅的历
学习方法
在学习过程中，我采用了多种方法，如实地考察、文献查阅和比较分析等，这 些方法不仅让我更深入地理解了玛利亚别墅，也帮助我形成了自己的学习方法 论。
对未来工作的展望
实践应用
通过对玛利亚别墅的分析学习，我将所学知识和技能应用到 未来的工作中，为设计、施工和管理等方面提供有益的借鉴 。同时，玛利亚别墅的独特风格和设计理念也可以启发我进 行创新思考。
别墅案例分析
一、范斯沃斯住宅： 7.钢与玻璃的艺术：
精品课件
钢，直长和坚实
玻璃，大面积铺展和通透
这两种强烈对比的材料经建筑师的手有机 结合，力量的集中与舒缓、空间的限制与 扩展得到完美的表达。
同时，玻璃与钢的平直维持了建筑的统一 性。
一、范斯沃斯住宅：
8.总结：
范斯沃斯住宅，无论从室内或者室外欣赏，一目 了然。八根H形截面的钢柱加持着两块薄板，中 央的玻璃盒子悬浮在空气中，盒子里面包容的也 是空气，意见完全透明的工艺品。
精品课件
12 / 12
一、萨伏伊别墅：
8.室内布置：
精品课件
一、萨伏伊别墅：
总结
萨伏伊别墅深刻地体现了现代主义建筑所提倡的新建筑 美学原则。表现手法和建造手段的相统一，建筑形体和 内部功能的配合，建筑形象合乎逻辑性，构图上灵活均 衡而非对称，处理手法简洁，体型纯净，在建筑艺术中 吸取视觉艺术的新成果等，这些建筑设计理念启发和影 响着无数建筑师。即便是到了今天，现代主义的建筑仍 为诸多人士所青睐。因为它代表了进步、自然和纯粹， 体现了建筑的最本质的特点。
别墅案例分析
Villa case analysis
精品课件
目录：
一 萨伏伊别墅
二 范斯沃斯住宅
精品课件
2 / 12
一、萨伏伊别墅：
1.关于基地：
萨伏伊别墅是现代主义建筑 的经典作品之一. 位 于:巴黎近郊的普瓦西 设计师：勒·柯布西耶
现代建筑大师 时 间：1928年设计，
1930年建成。 结构形式：钢筋混凝土结构
精品课件
一、范斯沃斯住宅： 2.设计师：
密斯·凡·德·罗，德国人 二十世纪中期世界上最著名的四位现代建筑 大师之一,与赖特，勒·柯布西耶，格罗皮 乌斯齐名
经典建筑分析——流水别墅
平面分析
流水别墅背靠陡崖，生长在小 瀑布之上的巨石之间，水泥的大阳 台叠摞在一起，宽窄薄厚长短各不 相同，参差穿插，好像从别墅中争 先恐后地跃出，悬在瀑布之上。 在最下面一层，也是最大和最 令人心惊胆颤的大阳台上有一个楼 梯口，从这里下去，正好接临在小 瀑布上方，溪流带着凉风和潺潺的 水声飘入别墅，这是赖特永远令人 赞叹的神来之笔。平的变化中达到一种 诗意的视觉平衡。
材料的运用
在材料的使用上，流水别墅也是非常具 有象征性的，所有的支柱，都是粗犷的岩石 ，岩石的水平性与支柱的竖直性，产生一种 明的对抗，所有混凝土的水平构件，看来有 如贯穿空间，飞腾跃起，赋予了建筑最高的 动感与张力。赖特非常尊重建筑材料本身的 特性，所以在建造流水别墅的石墙时选择了 将当地的天然石材堆叠而成。大小不一的青 灰色石片，堆就几道必不可少的高耸石墙， 与四周的山石融为一体，几乎不可分辨。如 同沉积岩一般，使得这房子如同是从山石间 生长起来，在这儿自然和人悠然共存，呈现 了天人合一的最高境界。
代表作品
时间 1902年 1904年 1907年 1908年 地点 芝加哥 纽约州布法罗市 伊利诺州 芝加哥大学 名称 威利茨住宅 拉金公司办公楼 罗伯茨住宅 罗比住宅
1911年 1915-1922年
1936年 1936-39年 1938年 1959年10月
威斯康星州 日本
匹兹堡市 威斯康辛州 亚利桑那州 纽约市
普林格林建工作总部 东京帝国饭店
流水别墅 詹森公司总部 斯科茨代尔 古根海姆博物馆
建筑均、然互 筑理取体一穿 历论得量体插别 史作了的。；墅 上了极组流内室 占确大合水外内 有切的及别空空 重的成与墅间间 要注功环在互自 地释，境空相由 位，为的间交延 。在有结的融伸 现机合处，， 代建上理浑相
