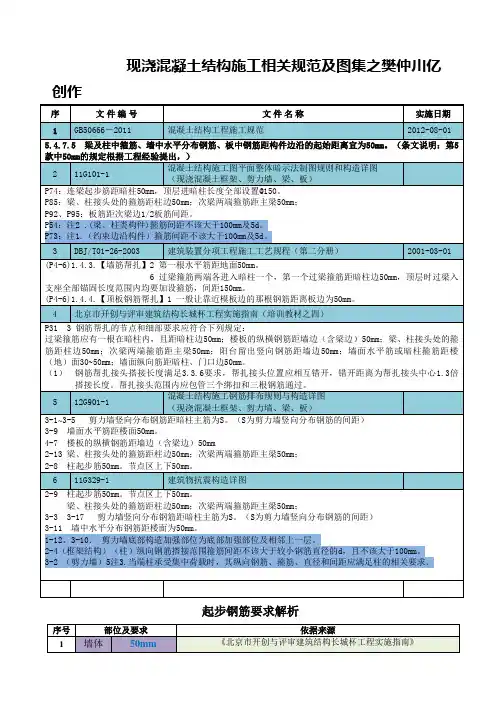

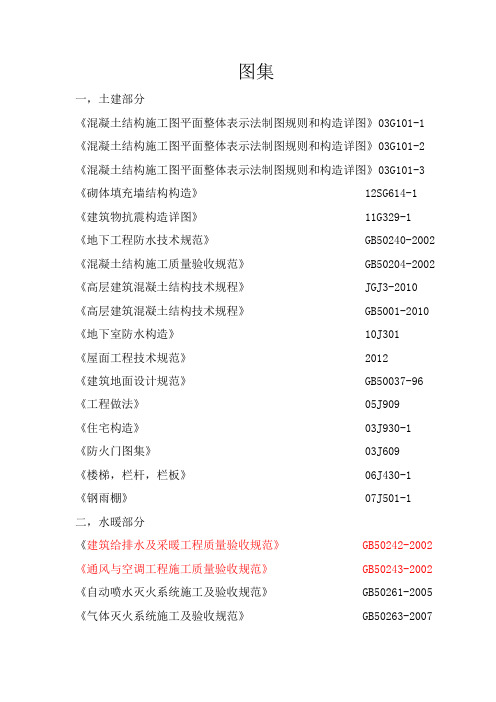

《混凝土结构施工图平面整体表示法制图规则和构造详图》03G101-1 《混凝土结构施工图平面整体表示法制图规则和构造详图》03G101-2 《混凝土结构施工图平面整体表示法制图规则和构造详图》03G101-3 《砌体填充墙结构构造》12SG614-1 《建筑物抗震构造详图》11G329-1 《地下工程防水技术规范》GB50240-2002 《混凝土结构施工质量验收规范》GB50204-2002 《高层建筑混凝土结构技术规程》JGJ3-2010 《高层建筑混凝土结构技术规程》GB5001-2010 《地下室防水构造》10J301
《屋面工程技术规范》2012
《建筑地面设计规范》GB50037-96 《工程做法》05J909
《住宅构造》03J930-1 《防火门图集》03J609
《楼梯，栏杆，栏板》06J430-1 《钢雨棚》07J501-1 二，水暖部分
《建筑给排水及采暖工程质量验收规范》GB50242-2002 《通风与空调工程施工质量验收规范》GB50243-2002 《自动喷水灭火系统施工及验收规范》GB50261-2005 《气体灭火系统施工及验收规范》GB50263-2007
《喷淋系统安装图集》04S206
《柔性套管制作》02S404
《卫生间洁具安装》02J915
《采暖工程》91SB3-1(2005) 《给水工程》91SB3-1(2005)《地暖辐射供暖施工》03(05)K404 《太阳能集热器安装》06SS128-49 三，电气工程
10D303-3
10D303-2
08D800-5
09BD13-46
国标系列建筑电气通用图集。

13G101-11总说明1编制依据1.1本图集根据住房和城乡建设部建质函［2013]86号“住房城乡建设部关于印发2013年国家建筑标准设计编制工作计划的通知”进行编制。

1.2设计依据《混凝土结构设计规范》GB50010-2010《建筑抗震设计规范》GB50011-2010《建筑地基基础设计规范》GB50007-2011《混凝土结构工程施工规范》GB50666-2011《高层建筑混凝土结构技术规程》JGJ3-2010《建筑桩基技术规范》JGJ94-2008《高层建筑筏形与箱形基础技术规范》JGJ6-2011当依据的标准规范修订或有新的标准规范发布实施时，应对本图集相关内容进行复核验算后选用。

1.3配套使用图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》G101系列国家建筑标准设计图集：11G101-l（现浇混凝土框架、剪力墙、梁、板）11G101-2（现浇混凝土板式楼梯）11G101-3（独立基础、条形基础、筏形基础及桩基承台）2适用范围本图集适用于非抗震设计和抗震设防烈度为6至9度抗震设计的现浇混凝土民用建筑和工业建筑的设计与施工（不包括人防工程设计）。

包括现浇混凝土框架结构、剪力墙结构、框支－剪力墙结构、现浇混凝土楼面与屋面板，以及独立基础、条形基础、筏形基础及桩基承台。

3编制目的3.1本图集针对国家建筑标准设计G101系列图集在使用中反馈的问题进行汇总、整理、分析，并将常见问题按国家现行标准、规范和规程及较为成熟的经验给出构造做法，避免工程中遇到疑惑问题而影响施工进度，甚至因错误做法而造成返工；为确保工程质量，正确掌握结构构造要求，更好地使用国家建筑标准设计Gl01系列图集而编制本图集。

3.2本图集是对国家建筑标准设计G101系列图集进行扩展，增加G101系列图集答疑中遇到的而G101系列图集中未包括的内容。

4编制内容4.1本图集主要内容包括一般构造、柱和节点构造、剪力墙构造、梁构造、板构造、基础构造的答疑。

常用建筑工程图集结构施工图集1、03G101旧版全套图集（7本）：03G101-1 现浇混凝土框架、剪力墙、框架—剪力墙、框肢剪力墙结构03G101-2 现浇混凝土板式楼梯04G101-3 筏形基础04G101-4 现浇混凝土楼面与屋面板06G101-6 独立基础、条形基础、桩基承台08G101-5 箱形基础和地下室结构08G101-11 G101系列图集施工常见问题答疑图解2、11G101新版全套图集（4本，含新旧版区别）:11G101-1 现浇混凝土框架、剪力墙、梁、板11G101-2 现浇混凝土板式楼梯11G101-3 独立基础、条形基础、筏形基础及桩基承台新旧版区别3、09G901混凝土结构施工钢筋排布规则与构造详图全套图集（5本）：06G901-1 混凝土结构施工钢筋排布规则与构造详图09G901-2 现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构09G901-3 筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台09G901-4 现浇砼楼面与屋面板09G901-5 现浇混凝土板式楼梯11G902-1 G101系列图集常用构造三维节点详图（框架结构、剪力墙结构、框架－剪力墙结构）4、混凝土构件：03G363 多层砖房钢筋混凝土构造柱抗震节点详图代替98G36304G320 钢筋混凝土基础梁代替93G320、93(03)G32004G321 钢筋混凝土连系梁代替93G321、93(03)G32104G337 吊车梁走道板代替95G33704G361 预制钢筋混凝土方桩代替97G36104G362 钢筋混凝土结构预埋件代替91SG36204SG307 现浇钢筋混凝土板式楼梯04SG309 钢筋焊接网混凝土楼板与剪力墙构造详图104SG330 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用05G335 单层工业厂房钢筋混凝土柱代替95G335-1~305G336 柱间支撑代替97G33605SG343 现浇混凝土空心楼盖06SG311-1 混凝土结构加固构造（总则及构件加固）07SG359-5 悬挂运输设备轨道（适用于门式刚架轻型房屋钢结构）04G322-4 钢筋混凝土过梁（混凝土小型空心砌块夹心墙体）G322-1～4 钢筋混凝土过梁（2004年合订本）03G322-1代替93G322(一)～(二) G323-1～2 钢筋混凝土吊车梁（2004年合订本）代替95G323-1～2、95(03)G323-1～2 06SG331-1 混凝土异形柱结构构造(一)04SG308 混凝土后锚固连接构造08SG360 预应力混凝土空心方桩08SG333、08SJ110-2 预制混凝土外墙挂板08SG311-2 混凝土结构加固构造（地基基础及结构整体加固改造）SG334、SG533 抗风柱（2010年合订本）11G329-1 建筑物抗震构造详图（多层和高层钢筋混凝土房屋）替代03G329-111G329-3 建筑物抗震构造详图（单层工业厂房）替代04G329-811G329-2 建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）替代04G329-2、G329-3、04G329-4、04G329-11G336-2 柱间支撑（柱距7.5米）5、预应力混凝土构件04G415-1 预应力混凝土折线形屋架（预应力筋为钢绞线、跨度18m～30m）代替95G415-6~10、95(03)G415-6~1004G426 6m后张法预应力混凝土吊车梁代替95G426、95(03)G42605SG408 SP预应力空心板代替99ZG40806SG429 后张预应力混凝土结构施工图表示方法及构造详图G410-1～2 1.5m×6.0m预应力混凝土屋面板（2004年合订本）代替92G410-1、3、4和92(03)G410-1、3、4G414-1～5 预应力混凝土工字形屋面梁（2005年合订本）代替99G414(一)～(五) 06SG432-1 预应力混凝土双T板（坡板宽度2.4m）08SG432-3 预应力混凝土双T板（坡板宽度3.0m）06SG439-1 预应力混凝土叠合板（50mm、60mm实心底板）代替95G439-3、95(03)G439-309SG432-2 预应力混凝土双T板（平板，宽度2.0m、2.4m、3.0m）10G409 预应力混凝土管桩替代03SG4096、砌体结构02SG614 框架结构填充小型空心砌块结构构造03SG610-1 建筑结构隔震构造详图03SG611 砖混结构加固与修复03SG615 配筋混凝土砌块砌体建筑结构构造04G612 砖墙结构构造（烧结多孔砖与普通砖、蒸压类砖）代替96SG61205G613 混凝土小型空心砌块墙体结构构造代替96SG613-1～2、96(03)SG613-1～2 05SG616 混凝土砌块系列块型07SG617 夹心保温墙结构构造09SG610-2 建筑结构消能减震（振）设计09SG619-1 房屋建筑抗震加固（一）（中小学校舍抗震加固）10SG614-2 砌体填充墙构造详图（二）（与主体结构柔性连接）11SG619-4 房屋建筑抗震加固（四）（砌体结构住宅抗震加固）12G614-1 砌体填充墙结构构造替代06SG614-1 15 12G619-2 房屋建筑抗震加固（二）（医疗建筑抗震加固）7、建筑场地、地基与基础05SG811 条形基础06SG812 桩基承台10SG813 钢筋混凝土灌注桩11SG814 建筑基坑支护结构构造8、其他06G112 建筑结构设计常用数据SG109-1～4 民用建筑工程设计常见问题分析及图示－结构专业（2005年合订本）G103～104 民用建筑工程结构设计深度图样（2009年合订本）代替04G103、05G104 SG111-1～2 建筑结构加固施工图设计表示方法建筑结构加固施工图设计深度图样（2008合订本）节能图集02J121­1 外墙外保温建筑构造（一）99(03)J121­2 外墙外保温建筑构造（二）­2003 修改版06J121­3 外墙外保温建筑构造（三）06J123 《墙体节能建筑构造》06J204 屋面节能建筑构造06J908­2 公共建筑节能构造06J607­1 建筑节能门窗（一）06J908­1 公共建筑节能构造­严寒和寒冷地区06J908­2 公共建筑节能构造­夏热冬冷和夏热冬暖地区景观图集03J012­1 环境景观03J012­2 环境景观­­绿化种植设计楼地面01J304 楼地面建筑构造幕墙03J103­2~7 建筑幕墙合订本楼梯栏杆99SJ403 楼梯建筑构造02(03)J401 钢梯2003 年局部修改版02J404­1 电梯自动扶梯自动人行道06J403­1 楼梯栏杆栏板（一）05ZJ401 楼梯栏杆门窗03J609 防火门窗03J603­2 铝合金节能门窗03J601­2 木门窗05J621­1 天窗排气道07J916­1 住宅排气道（一）室外02J331 地沟及盖板02J003 室外工程03J001 围墙大门03J926 建筑无障碍设计05J909 工程做法05J927­1 汽车库坡道式建筑构造07J306 窗井、设备吊装口、排水沟、集水坑人防地下室02J301 地下建筑防水构造05J2 地下工程防水05SFJ10 《人民防空地下室设计规范》图示07FJ02 《防空地下室建筑构造》卫生间02J915 公共建筑卫生间屋面99(03)J201­1 平屋面建筑构造（一）­2003 年局部修改版03J201­2 平屋面建筑构造（二）00J202­1 坡屋面建筑构造房屋渗漏修缮技术规程装修03J113 轻质条板内隔墙03J502­1 内装修­轻钢龙骨内隔墙装修及隔断03J502­2 内装修­室内吊顶03J502­3 内装修­室内楼地面及其他装修构造06J505­1 外装修（一）03J930­1 住宅建筑构造给排水1、消防设备安装：01S201 室外消火栓安装代替88S16204S202 室内消火栓安装代替99S20204S204 消防专用水泵选用及安装01S206 自动喷水与水喷雾灭火设施安装代替89SS175S2 给排水标准图集消防设备安装（2004年合订本）99S203、99（03）S203 消防水泵接合器安装代替86S1642、排水设备及卫生器具安装04S301 建筑排水设备附件选用安装代替92S22008S305 小型潜水排污泵选用及安装代替01S30509S302 雨水斗选用安装代替01S30209S304 卫生设备安装代替99S304S3 给排水标准图集排水设备及卫生器具安装（2010年合订本）3、室内给水排水管道及附件安装02S403 钢制管件代替S311和90S31902S404 防水套管代替S31203S401 管道和设备保温、防结露及电伴热代替87S15903S402 室内管道支架及吊架代替S16103SS408 住宅厨、卫给排水管道安装04S409 建筑排水用柔性接口铸铁管安装S4（一）给排水标准图集室内给水排水管道及附件安装（一）（2004年合订本）S4（二）给排水标准图集室内给水排水管道及附件安装（二）（2004年合订本）S4（三）给排水标准图集室内给水排水管道及附件安装（三）（2011年合订本）10S406 建筑排水塑料管道安装代替96S40610SS411 建筑给水复合金属管道安装4、室外给水排水管道工程及附属设施04S516 混凝土排水管道基础及接口代替95S51604S520 埋地塑料排水管道施工05S502 室外给水管道附属构筑物代替S143、S144、S145、S146、S16005S518 雨水口代替S518－1~2（1955年合订本）S5（二）给水排水标准图集室外给水排水管道工程及附属设施（二）（2005年合订本）08SS523 建筑小区塑料排水检查井02S515、02（03）S515 排水检查井（含2003年局部修改版）10S505 柔性接口给水管道支墩替代03S50510SS507 建筑小区埋地塑料给水管道施工S5（一）给水排水标准图集室外给水排水管道工程及附属设施（一）（2011年合订本）5、排水处理构筑物02S701 砖砌化粪池代替92S213（一）~（五）03S702 钢筋混凝土化粪池代替92S214（一）~（五）建筑电气05SDX006 民用建筑工程设计常见问题分析及图示－电气专业06DX008-1电气照明节能设计06DX008-2电气设备节能设计DX003～004 民用建筑工程电气设计深度图样(2009年合订本代替04DX003、05DX004 09DX001 建筑电气工程设计常用图形和文字符号代替00DX00104DX101-1 建筑电气常用数据06D105 电缆防火阻燃设计与施工07SD101-8电力电缆井设计与安装D101-1～7(新) 电缆敷设（2002年合订本）09D101-6代替99D101-604D201-3室外变压器安装原86D265、86D266合并修编D203-1～2 变配电所二次接线（2002年合订本）99D203-1原图集号99D270(上)、(下) D301-1～3 室内管线安装（2004年合订本）原96SD181改号02D501-2 等电位联结安装代替97SD567D501-1～4 防雷与接地安装（2003年合订本含99D501-1图集2003、2007年局部修改版）钢结构及厂房03G102 钢结构设计制图的深度和表示方法07G120 工程做法（自重计算）08SG115-1 钢结构施工图参数表示方法制图规则和构造详图08G118 单层工业厂房设计选用（上、下册）09SG117-1 单层工业厂房设计示例（一）。

11G329《建筑物抗震构造详图》系列图集编制要点按照新版《建筑抗震设计规范》GB50011-2010、《混凝土结构设计规范》GB50010-2010、《高层建筑混凝土结构技术规程》JGJ3-2010，结合汶川、玉树等地区的地震灾害分析，对原G329系列图集进行修编，并对规范内容进行了细化和延伸，供工程直接选用。

11G329-1《建筑物抗震构造详图》(多层和高层钢筋混凝土房屋)国家建筑标准设计图集是在03G329-1的基础上，按照新版《建筑抗震设计规范》GB50011-2010、《混凝土结构设计规范》GB50010-2010、《高层建筑混凝土结构技术规程》JGJ3-2010进行修编，是对规范内容的延伸。

该图集适用于抗震设防烈度为6~9度地区、抗震等级为一、二、三、四级A级高度现浇钢筋混凝土结构，包括框架结构、剪力墙结构、框架剪力墙结构、板柱剪力墙结构、部分框支剪力墙结构、筒体结构的抗震构造详图，还提供部分错层、转换层等结构构造做法。

设计师可根据设计需要在图集中查阅相关设计规定并直接选用相关的抗震构造详图，施工单位按图进行施工。

本图集图文并茂，还提供了一些方便设计人员查找使用的表格，清楚明了，方便使用。

11G329-2《建筑物抗震构造详图》(多层砌体房屋和底部框架砌体房屋)国家建筑标准设计图集是对《建筑抗震设计规范》GB50011-2010第七章多层砌体房屋和底部框架砌体房屋的详细全面的阐释，对原04G329-2（单层砌体房屋）、04G329-3（砖墙楼房）、04G329-4（小砌块墙楼房）、04G329-6（局部框架房屋）内容进行整合修订。

该图集适用于抗震设防烈度6~9度的多层砖砌体房屋、混凝土小型空心砌块承重的多层小砌块房屋以及抗震设防烈度为6~8度的底层或底部两层框架-抗震墙砌体房屋。

11G329-3《建筑物抗震构造详图》(单层工业厂房)国家建筑标准设计图集是根据《建筑抗震设计规范》GB50011-2010对04G329-8进行修编。
